Brancher une prise de courant avec terre ne se limite pas à connecter trois fils dans un boîtier. Derrière ce geste du quotidien se jouent la protection des personnes, la conformité aux normes et la durabilité de toute votre installation électrique.
En suivant une méthode rigoureuse, en respectant les couleurs des conducteurs et en appliquant les prescriptions de la norme NF C 15‑100, un particulier soigneux parvient à sécuriser le câblage de ses prises. Les points clés se jouent dans le détail.

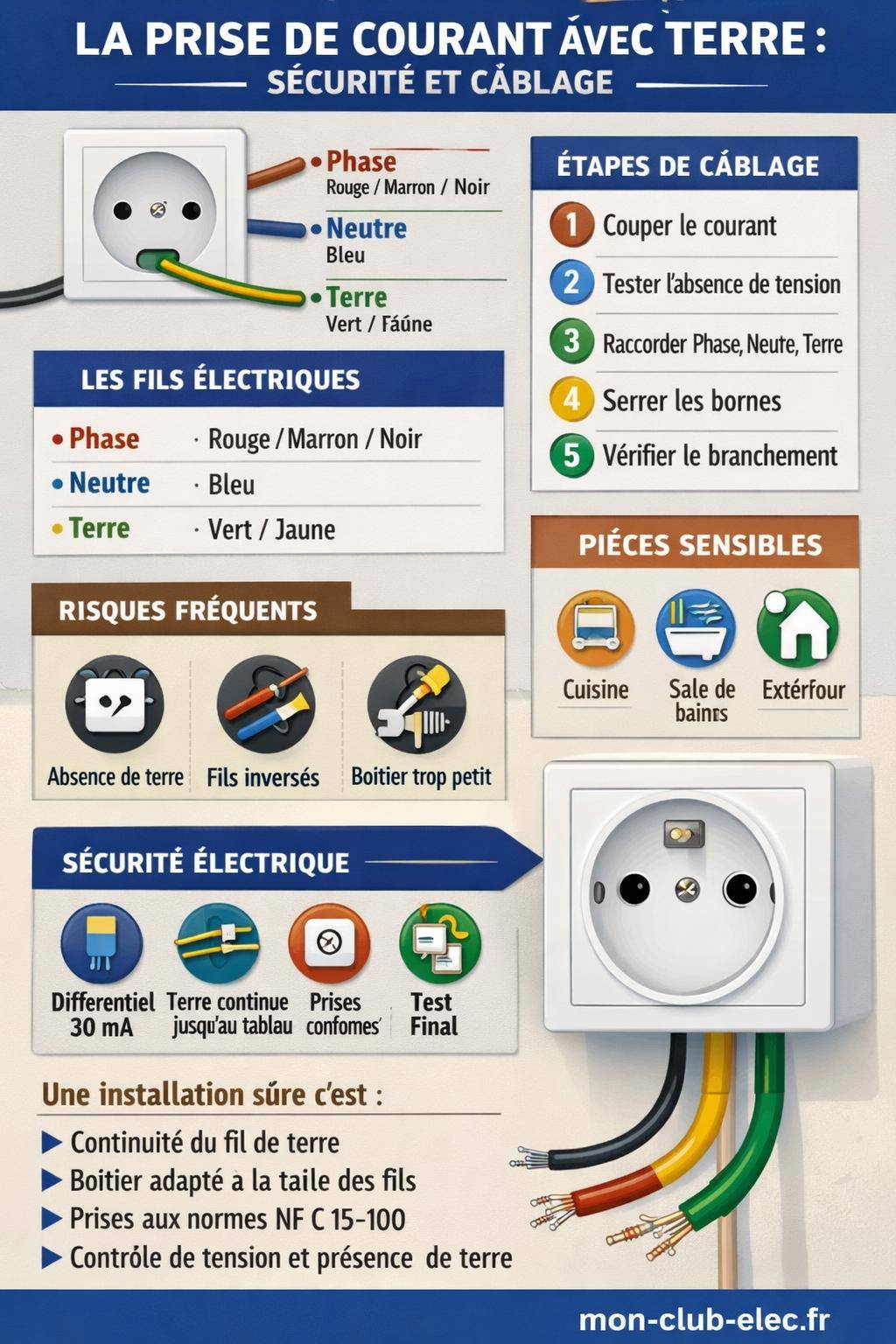

| Élément clé | Synthèse |
| Objectif 🔌 | Assurer un branchement sécurisé d’une prise avec mise à la terre pour éviter tout risque électrique. |
| Fils à connecter | Phase (marron/rouge), neutre (bleu) et terre (vert/jaune), chacun sur sa borne dédiée. |
| Sécurité 🛡️ | Coupure du courant obligatoire avant intervention et vérification de l’absence de tension. |
| Bonnes pratiques | Serrer correctement les fils, éviter tout contact entre eux et vérifier la solidité du montage. |
Branchement prise de courant avec terre : principes de base et enjeux de sécurité
Une prise de courant avec terre constitue un maillon central de la sécurité électrique domestique. Son rôle ne se limite pas à alimenter un appareil. Elle évacue aussi les courants de défaut vers le conducteur de protection pour éviter l’électrisation d’une personne ou la détérioration d’un équipement.
Le câblage sécurisé d’une prise type E ou F repose sur trois conducteurs distincts : la phase, le neutre et le conducteur de protection, relié à la borne de terre. Ce triptyque fonctionne avec le dispositif différentiel et le réseau de mise à la terre de l’habitation. L’ensemble forme une chaîne cohérente, à condition de respecter rigoureusement les règles de raccordement.
Rappel des fonctions : phase, neutre et terre
Avant d’ouvrir un boîtier d’encastrement ou un bloc prise, chaque fil doit être parfaitement identifié. Chaque conducteur possède une fonction précise, imposée par les normes et repérable par sa couleur d’isolement.
- Phase (souvent rouge, marron ou noir) : amène l’énergie au récepteur. Elle est sous tension par rapport à la terre.
- Neutre (bleu) : assure le retour du courant vers la source, à un potentiel proche de la terre.
- Terre (vert/jaune) : canalise les courants de fuite ou de défaut vers le réseau de mise à la terre, en coordination avec le disjoncteur différentiel.
Une inversion entre phase et neutre ne gêne pas le fonctionnement d’un appareil, mais compromet la sécurité et la logique de protection. Un oubli du conducteur de terre sur une prise prévue pour la sécurité des personnes constitue un défaut majeur de conformité.
Pour approfondir le rôle précis du conducteur de protection, un complément utile se trouve sur cette page : fonctionnement du fil vert/jaune de terre.
Normes et obligations pour une prise de courant avec terre
En France, la norme NF C 15‑100 encadre l’implantation, le nombre et le câblage des prises de courant. Elle définit les sections minimales des conducteurs, le type de protection en amont, la hauteur de pose et les conditions particulières dans les volumes à risque, notamment les salles d’eau.
Respecter ce cadre réglementaire réduit fortement le risque de choc électrique, d’échauffement des conducteurs et de défaillance prématurée. Une prise correctement branchée mais non conforme à la norme actuelle produit un niveau de risque plus élevé, surtout en cas de surcharge ou de défaut d’isolement.
Extrait de logique normative : NF C 15‑100
La norme NF C 15‑100 impose la présence d’un conducteur de protection vert/jaune sur l’ensemble des circuits de prises, avec un calibre et un dispositif différentiel adaptés au courant nominal du circuit, afin d’assurer la protection des personnes contre les contacts indirects.
L’application de cette norme concerne autant les constructions neuves que les rénovations lourdes. Une remise à niveau d’un ancien réseau sans terre vers des prises avec borne de terre nécessite souvent la création ou la remise en état du réseau de mise à la terre en amont.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filPour aller plus loin sur l’ensemble des prescriptions, un récapitulatif utile est disponible ici : règles principales de la norme électrique NF C 15‑100.
Couleurs des fils et repérage fiable dans le boîtier de prise
La fiabilité du branchement repose sur un repérage clair. Les couleurs normalisées simplifient l’identification des conducteurs, mais certains anciens circuits présentent des codes non conformes ou mélangés. Une vérification systématique s’impose.
Tableau récapitulatif des conducteurs pour une prise avec terre
| Fonction du conducteur | Couleur normalisée | Raccordement sur la prise | Remarques de sécurité |
|---|---|---|---|
| Phase | Rouge, marron ou noir | Borne marquée L ou borne phase | Permet la coupure en amont; toujours vérifier hors tension avant intervention. |
| Neutre | Bleu | Borne marquée N | Doit rester dédié au neutre, sans mélange avec d’autres circuits. |
| Terre (PE) | Vert/jaune | Borne de terre (ergot ou griffes latérales) | Toujours en continuité avec la barrette de terre du tableau de répartition. |
Dans les anciens logements, l’absence de fil vert/jaune dans le boîtier d’encastrement indique souvent un circuit sans conducteur de protection. Ajouter simplement une prise avec borne de terre sans ramener le fil de protection depuis le tableau ne crée aucune protection supplémentaire.
Pour des informations détaillées sur le conducteur de protection, la page fil vert/jaune de terre permet d’aller plus en profondeur sur ses fonctions et son raccordement.
Étapes détaillées pour le branchement sécurisé d’une prise avec terre
Le câblage d’une prise de courant avec terre suit une chronologie stricte. Chaque étape réduit un risque précis : choc électrique, court-circuit, arrachement mécanique ou mauvais serrage des conducteurs.
Préparation : coupure, vérification et dégagement des conducteurs
Avant d’ouvrir la boîte ou de déposer l’ancienne prise, l’alimentation du circuit doit être coupée au disjoncteur divisionnaire ou au disjoncteur principal. Une coupure ne se suppose jamais, elle se vérifie au testeur ou au VAT (Vérificateur d’Absence de Tension).
Les conducteurs arrivant dans le boîtier doivent être dégagés sur une longueur suffisante. Une longueur de 10 à 12 cm laisse assez de marge pour un raccordement propre, sans traction excessive sur les fils lors du remontage de l’appareillage.
Raccordement de la terre, du neutre et de la phase
Le branchement lui-même respecte un ordre logique pour limiter les erreurs. Les bornes de la prise sont généralement repérées sur l’arrière de l’appareillage.
- Dénuder les extrémités de chaque conducteur sur environ 10 à 12 mm, sans blesser les brins de cuivre.
- Introduire le fil de terre vert/jaune dans la borne prévue (ergot de terre ou bornes latérales) et serrer fermement.
- Raccorder le neutre bleu sur la borne marquée N, sans torsion excessive du conducteur.
- Connecter la phase sur la borne marquée L.
Le serrage des vis doit être franc, sans excès pour ne pas endommager le filetage ou sectionner partiellement les brins. Un conducteur mal serré génère un point chaud, source d’échauffement et de dégradation de l’isolant.
Remontage de la prise et remise sous tension
Après le raccordement, la prise s’appuie sur le boîtier d’encastrement. Les conducteurs sont pliés en accordéon, jamais en spirale serrée. L’objectif reste de limiter les contraintes mécaniques et de conserver une marge de manœuvre en cas de dépose ultérieure.
Une fois le mécanisme vissé et l’enjoliveur remis en place, le circuit peut être réalimenté. Un test avec un appareil de contrôle de prises ou avec un testeur bipolaire confirme l’absence d’inversion phase/neutre et la présence efficace de la terre.
Spécificités des différents types de prises avec terre
Le marché propose plusieurs formats de prises avec terre. Le principe de protection reste identique, mais la conception mécanique ou l’ergonomie diffère selon le fabricant et le modèle. Adapter le câblage en fonction de la profondeur du boîtier et du nombre de prises associées reste déterminant.
Prise simple, double ou multiple : ce qui change dans le câblage
La prise simple se raccorde directement sur le circuit. Pour une prise double ou un bloc multiple encastré, la distribution de la phase, du neutre et de la terre se réalise par pontage à l’intérieur du mécanisme ou via un bornier prévu par le fabricant.
- Utilisation de sections identiques pour les pontages internes.
- Raccordement prioritaire de la terre sur l’ensemble des alvéoles.
- Respect du nombre maximal de prises autorisé par circuit selon la NF C 15‑100.
Une multiplication de prises sur un même circuit impose un contrôle du calibre du disjoncteur divisionnaire et de la section des conducteurs en amont. Un câblage propre limite les échauffements dans le boîtier lorsque plusieurs appareils tirent simultanément sur la ligne.
Prises spécifiques : cuisine, salle de bains, extérieur
Certains locaux imposent des exigences particulières : humidité, projection d’eau, salissures ou utilisation intensive. Les prises de courant avec terre installées dans ces zones nécessitent des indices de protection renforcés (IP44, IP55) et des règles de distance par rapport aux points d’eau.
En salle de bains, les volumes de protection définis par la norme limitent fortement l’implantation des prises. Seuls certains volumes autorisent les prises avec terre, souvent associées à des dispositifs différentiels 30 mA spécifiques. En extérieur, la présence systématique de la terre devient incontournable, combinée à des boîtiers étanches.
Comparaison : prise avec terre, sans terre et protection différentielle
La mise à la terre d’une prise ne fonctionne pas isolément. Elle agit en coordination avec un dispositif différentiel et l’ensemble de l’installation. Comparer ces éléments permet de comprendre leur complémentarité.
Tableau comparatif des solutions de protection
| Élément | Rôle principal | Présence de la terre nécessaire | Limites |
|---|---|---|---|
| Prise avec terre | Évacuer les courants de défaut vers le conducteur de protection. | Oui, reliée à la barrette de terre. | Ne remplace pas un différentiel 30 mA; nécessite une terre de qualité. |
| Prise sans terre | Alimentation simple d’appareils de classe II uniquement. | Non | Interdite pour de nombreux usages; niveau de sécurité limité. |
| Dispositif différentiel 30 mA | Détecter les fuites de courant et couper rapidement le circuit. | Fonctionne même sans terre, mais plus efficace avec. | Ne protège pas contre les surcharges; agit en complément des disjoncteurs. |
La présence de la terre améliore l’efficacité du différentiel. En cas de défaut, le courant fuite vers le conducteur de protection. La différence de courant entre phase et neutre augmente et le différentiel déclenche plus rapidement. Une prise avec terre branchée sur un réseau correctement protégé offre donc un niveau de sécurité cohérent.
Implantation et nombre de prises avec terre par pièce
Au‑delà du câblage lui‑même, la NF C 15‑100 impose un nombre minimal de prises de courant par pièce, ainsi qu’une implantation réfléchie. Un nombre suffisant de prises avec terre limite l’usage des multiprises et rallonges, sources fréquentes de surcharge et de mauvais contacts.
Recommandations générales par type de pièce
Les prescriptions varient selon la surface habitable et le type de local. Par exemple, une pièce principale doit comporter un certain nombre de prises murales réparties sur le pourtour. La cuisine reçoit un nombre plus élevé, souvent positionné au‑dessus du plan de travail et près des emplacements d’électroménager.
Dans les chambres et le séjour, une répartition régulière des prises avec terre sur les murs évite le passage de rallonges au sol. Les prises situées à proximité des points TV, box Internet ou bureaux informatiques demandent souvent une concentration plus élevée.
Hauteur de pose et contraintes mécaniques sur le câblage
La hauteur de pose réglementaire des prises renforce la sécurité des jeunes enfants et améliore l’ergonomie d’usage. La NF C 15‑100 prévoit une hauteur minimale par rapport au sol fini, sauf cas particuliers (derrière un appareil encastré, par exemple).
Un respect strict des hauteurs standard facilite également la pose de meubles, la connexion d’appareils volumineux et l’installation ultérieure d’accessoires (goulottes, plinthes techniques, caches). Une prise trop basse reste plus exposée aux chocs et à l’humidité lors du nettoyage des sols.
Efforts sur les conducteurs et tenue du mécanisme
La hauteur adéquate limite aussi les tractions sur les câbles. Lorsqu’un utilisateur débranche un appareil en tirant latéralement, la prise encaisse un couple mécanique. Un appareillage correctement vissé dans un boîtier rigide protège les conducteurs de protection et les fils actifs d’un arrachement progressif.
Sur les installations anciennes où les boîtiers sont parfois fragilisés, une vérification de la fixation avant de raccorder une nouvelle prise avec terre s’impose. Un boîtier qui bouge dans la cloison finit toujours par endommager les connexions internes.
Cas fréquents de non‑conformité autour des prises avec terre
Dans les logements anciens ou les rénovations partielles, certains défauts reviennent régulièrement. Les identifier permet de corriger le câblage avant qu’un incident ne survienne. Certains de ces défauts concernent directement le conducteur de protection.
Absence ou rupture du conducteur de terre
Un cas courant consiste à trouver une prise avec borne de terre, mais aucun fil vert/jaune raccordé dans le boîtier. La borne de terre reste alors purement décorative et n’assure aucune liaison avec le réseau de mise à la terre.
Dans d’autres situations, le conductor de protection est présent mais interrompu dans une boîte de dérivation intermédiaire. La continuité indispensable entre la prise et la barrette de terre au tableau n’est plus garantie.
Un conducteur de protection doit présenter une continuité électrique fiable depuis la borne de terre de la prise jusqu’à la liaison principale à la terre de l’installation, sans rupture ni dérivation non contrôlée.
Inversions de conducteurs et surcharges répétées
L’inversion phase/neutre demeure fréquente sur les anciennes prises. Les appareils fonctionnent malgré tout, mais certains dispositifs internes reposent sur une coupure de la phase. En cas de défaut, la protection perd son efficacité. Les multiprises branchées en série constituent une autre source de dysfonctionnement, surtout sur des circuits déjà chargés.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéUn repérage complet du circuit, accompagné d’une vérification au testeur de prises, met en lumière ces défauts. La correction s’effectue ensuite directement au niveau des bornes des prises concernées, en respectant le repérage normalisé.
Choisir le bon matériel pour un câblage de prise avec terre durable
Un branchement fiable commence par le choix des composants : prise, boîtier, conducteurs, disjoncteur, dispositif différentiel. Un appareillage de qualité conserve ses performances dans le temps, même en usage intensif.
Critères de choix pour la prise et le boîtier
Pour une prise avec terre, quelques critères orientent la sélection :
- Section des conducteurs admissible : compatibilité avec les fils utilisés sur le circuit (généralement 2,5 mm² pour les prises).
- Type de fixation : griffes ou vis, selon le type de boîtier et le support (cloison sèche, maçonnerie).
- Indice de protection : plus élevé dans les zones exposées à l’humidité.
- Qualité des bornes : bornes automatiques ou à vis, résistance mécanique, maintien du conducteur.
Le boîtier d’encastrement doit proposer un volume suffisant pour accueillir l’ensemble des conducteurs et des éventuels pontages. Un boîtier trop peu profond provoque des torsions excessives et un risque de mauvais serrage.
Compatibilité avec le reste de l’installation
Avant d’ajouter ou de modifier des prises avec terre, un contrôle du disjoncteur dédié au circuit et du dispositif différentiel en tête de rangée au tableau reste indispensable. Le calibre doit correspondre à la section des fils et au nombre de prises desservies.
Dans certains cas, la création d’un nouveau circuit dédié (lave‑linge, lave‑vaisselle, four) renforce la sécurité et le confort d’utilisation. La prise avec terre raccordée sur ce circuit dédié bénéficie alors d’un environnement de protection cohérent et mieux dimensionné.
Vérifications et tests après branchement d’une prise avec terre
Une fois la prise branchée et le circuit remis sous tension, quelques tests simples confirment la réussite de l’intervention. Ces vérifications ne demandent pas toujours du matériel sophistiqué, mais elles doivent rester systématiques.
Contrôler les tensions et la présence de la terre
Un testeur bipolaire permet de vérifier la tension phase‑neutre, puis phase‑terre. Les deux mesures doivent être cohérentes. Un contrôleur de prise indique en plus les inversions éventuelles de conducteurs et l’absence de terre.
Pour un contrôle plus approfondi, une mesure d’impédance de boucle et de résistance de terre donne un aperçu chiffré de l’efficacité de la liaison au sol. Ce type de mesure requiert un appareil de test spécifique, souvent réservé aux professionnels ou aux diagnostiqueurs.
Branchement d’une prise avec terre en rénovation partielle
Sur un réseau ancien, la question de la mise à niveau se pose pièce par pièce. Lorsqu’un mur est refait ou qu’une cuisine est rénovée, le remplacement des anciennes prises sans terre par des modèles avec borne de terre entraîne une réflexion sur le circuit complet.
La solution la plus fiable consiste souvent à tirer un nouveau circuit depuis le tableau, avec conducteurs de section adaptée, différentiel 30 mA et prises avec terre conformes. Un simple remplacement ponctuel de quelques prises conserve les faiblesses structurelles de l’installation d’origine.
Stratégie de modernisation progressive
Une modernisation par étapes se conçoit de manière structurée :
- Priorité aux pièces à risque (cuisine, salle de bains, extérieur).
- Création de circuits dédiés pour les gros appareils électroménagers.
- Remplacement des prises sans terre par des prises avec terre uniquement lorsqu’un conducteur de protection est réellement présent et raccordé.
Cette stratégie réduit progressivement la part de l’installation non conforme, tout en maintenant un budget contrôlé. Avant chaque ajout de prise, une vérification de la présence du fil de terre dans le boîtier et de sa continuité jusqu’au tableau reste incontournable.
Schémas de câblage et ressources complémentaires
Les schémas de câblage illustrent clairement la répartition phase‑neutre‑terre dans un circuit de prises en dérivation ou en boucle. Ils clarifient aussi le positionnement des dispositifs de protection au tableau par rapport aux lignes de prises.
Les pages spécialisées sur la schéma de prise électrique et sur les prescriptions de la norme NF C 15‑100 offrent des compléments visuels et réglementaires utiles pour concevoir ou vérifier un réseau de prises avec terre cohérent.
Un branchement de prise de courant avec terre réellement sécurisé repose sur un ensemble cohérent : conducteur de protection continu, différentiel adapté, section de câbles suffisante, prise de qualité et respect des prescriptions de la NF C 15‑100.
