Entre le schéma de branchement, les couleurs de fils, la prise de terre et la norme NF C 15-100 révisée en 2025, installer une prise électrique en sécurité soulève vite beaucoup de questions. Une erreur de raccordement ne se voit pas forcément immédiatement, mais elle pèse sur la sécurité du logement, l’intégrité des appareils et la conformité de l’installation.
En suivant une méthode claire, un schéma précis et les règles actualisées, le branchement d’une prise murale devient beaucoup plus lisible. Les choix de câbles, les protections au tableau, les hauteurs d’implantation ou encore les distances de sécurité en pièce d’eau suivent une logique cohérente… à condition de connaître les bons repères.
| Élément clé | Résumé |
| Objectif | Assurer un branchement de prise électrique fiable et sécurisé ⚡ |
| Fils à raccorder | Phase (marron/rouge), Neutre (bleu), Terre (vert/jaune) |
| Points de vigilance | Couper le courant, vérifier l’absence de tension, serrage correct des bornes |
| Étapes essentielles | Dégainer, identifier les fils, connecter selon les bornes, fixer la prise |
| Sécurité | Respect des normes et vérification finale obligatoire |
Source : Observatoire national de la securite electrique (ONSE) — donnees consolidees

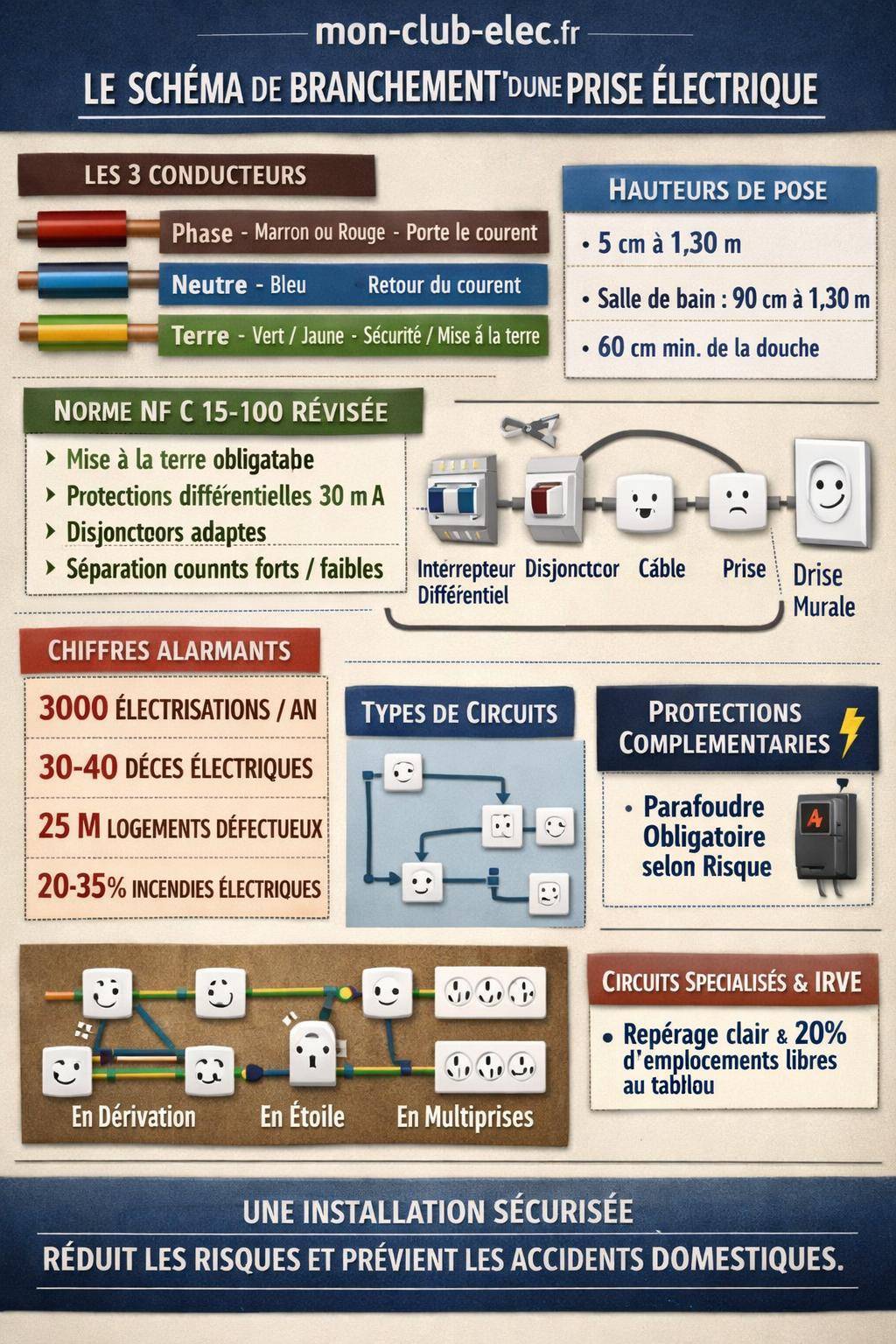

Schéma branchement prise électrique : bases à connaître avant toute intervention
Un schéma de branchement de prise électrique représente la manière dont la phase, le neutre et la terre se raccordent entre la prise murale et le tableau électrique. Ce schéma structure toute l’installation, depuis le disjoncteur jusqu’à l’appareillage mural, en passant par le circuit de câbles encastrés ou en apparent.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filPour travailler sereinement, il faut maîtriser le rôle de chaque conducteur, le cheminement du circuit et la protection associée dans le tableau. Ce cadre réduit le risque d’électrisation, limite les échauffements des câbles et sécurise l’utilisation quotidienne des équipements branchés.
Les trois conducteurs indispensables : phase, neutre, terre
En France, le schéma classique d’un circuit prise repose sur trois conducteurs :
- Phase (L) : généralement de couleur marron ou noire, elle alimente l’appareil en tension.
- Neutre (N) : de couleur bleue, il ferme le circuit et renvoie le courant vers la source.
- Terre (PE) : bicolore vert/jaune, elle évacue les courants de défaut vers le sol pour protéger les personnes.
Un schéma de branchement de prise montre donc toujours la phase et le neutre raccordés aux bornes latérales de la prise, et le conducteur de terre connecté à la broche de terre. Sur les prises récentes, les bornes de raccordement sont indiquées par des pictogrammes ou des lettres (L, N, symbole de terre).
La mise à la terre reste obligatoire sur une installation conforme à la norme NF C 15-100 révisée. Une prise sans terre sur un circuit neuf ne respecte pas les exigences de sécurité actuelles. Pour approfondir ce point, un focus complémentaire est accessible sur le guide dédié à la mise à la terre et au branchement d’une prise de terre.
« Une terre fonctionnelle limite significativement les risques d’électrisation en cas de défaut d’isolement d’un appareil ou d’un câble. »
Norme NF C 15-100 révisée : cadre obligatoire depuis septembre 2025
La NF C 15-100 révisée, obligatoire depuis le 1er septembre 2025, encadre le dimensionnement des circuits, le choix des protections, les hauteurs d’implantation des prises et la séparation des courants forts et faibles. Cette norme s’applique aux installations neuves et aux rénovations lourdes.
Elle impose notamment :
- une mise à la terre généralisée, avec continuité de la liaison de protection ;
- des sections de câbles adaptées à l’intensité des disjoncteurs, avec des valeurs revues à la hausse pour certains circuits ;
- une protection différentielle de type A ou F pour les nouveaux circuits, voire de type A ou B pour l’IRVE (borne de recharge véhicule électrique) ;
- la séparation des circuits de courants forts (puissance) et de courants faibles (réseau, TV, domotique) ;
- un repérage clair et une bonne accessibilité des organes de coupure au tableau.
Cette structure réglementaire influe directement sur le schéma de branchement des prises et sur la manière de concevoir le tableau d’alimentation. Pour un panorama général des circuits, des protections et de la distribution, une ressource complémentaire reste utile : guide complet sur l’électricité maison.
Hauteur et emplacement des prises : respecter les zones et les volumes
Le schéma électrique d’un logement ne se limite pas aux fils et aux disjoncteurs. La position des prises sur les murs influence aussi la sécurité, l’ergonomie et la conformité. La NF C 15-100 révisée encadre les hauteurs de pose et les distances de sécurité, surtout en pièce humide.
Hauteurs réglementaires dans les pièces courantes
Dans les pièces de vie, chambres, séjours, bureaux, la norme fixe les hauteurs de pose des prises comme suit :
- Pièces courantes : prises installées entre 5 cm et 1,30 m du sol fini.
Une prise très basse, à 5 cm du sol, reste fréquente pour les appareils électroménagers fixes ou le mobilier. Une hauteur plus élevée autour de 30 cm à 1 m améliore le confort d’utilisation au quotidien.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLe schéma de branchement reste identique, mais la distance par rapport au sol influence le chemin du câble encastré et la position des boîtes d’encastrement. Un tracé propre et orthogonal limite les percements accidentels lors de futurs travaux.
Spécificités de la salle de bain : distances de sécurité et volumes
La salle de bain concentre plusieurs contraintes : humidité, projections d’eau, présence d’appareils puissants (sèche-serviettes, lave-linge) et risques de contact direct avec un corps mouillé. La norme définit des hauteurs et des distances de sécurité :
- Hauteur des prises en salle de bain : entre 90 cm et 1,30 m du sol fini.
- Distance minimale d’une douche ou baignoire : 60 cm pour les prises (hors volumes interdits).
Le schéma de branchement intègre alors la notion de volumes de protection (0, 1, 2, hors volume) avec des restrictions fortes sur la présence de prises à proximité directe de la baignoire ou de la douche. Les prises ne se situent que dans les zones autorisées, protégées par un différentiel 30 mA adapté.
Protection des circuits de prises : disjoncteurs, différentiels, parafoudre
Une prise murale ne se résume pas à un boîtier avec trois fils. Le schéma électrique complet part du tableau de répartition. C’est là que se trouvent les dispositifs de protection contre les surintensités, les défauts d’isolement et certaines surtensions.
Disjoncteurs divisionnaires et section des câbles
Les circuits de prises sont protégés par des disjoncteurs divisionnaires calibrés en fonction de la section des conducteurs. La NF C 15-100 révisée indique que les sections augmentent pour certains circuits, même si les valeurs détaillées ne figurent pas ici. Le principe reste le suivant :
- section de câble adaptée à l’intensité maximale du disjoncteur ;
- nombre limité de prises par circuit, selon la puissance globale envisagée ;
- circuit dédié pour certains usages spécifiques (four, lave-linge, etc.).
Dans un schéma de branchement, on représente donc :
- le disjoncteur divisionnaire au tableau ;
- la ligne de câble (with gaine ou conduit) ;
- la ou les prises en bout de ligne ou en dérivation.
Le dimensionnement maîtrisé évite les échauffements et préserve l’isolement des conducteurs encastrés dans les cloisons.
Protection différentielle : types A, F, B et sensibilité 30 mA
La protection contre les contacts indirects repose sur des interrupteurs différentiels. La norme impose :
- Type A ou F pour les nouveaux circuits courants ;
- Type A ou B pour les circuits IRVE (borne de recharge de véhicule électrique) ;
- généralement une sensibilité de 30 mA pour les circuits prises dans l’habitat.
Le schéma électrique associe donc chaque groupe de circuits de prises à un différentiel adéquat. Ce dernier arrête le courant en cas de fuite vers la terre ou de défaut d’isolement. Les circuits IRVE nécessitent un circuit séparé, avec un différentiel adapté et un calendrier de contrôle plus rigoureux.
« Un différentiel 30 mA coupe le courant dès les premiers milliampères de fuite, bien avant que l’intensité n’atteigne un seuil dangereux pour une personne. »
Parafoudre et analyse du risque foudre
Les surtensions atmosphériques et de réseau dégradent de nombreux équipements branchés sur les prises. La NF C 15-100 révisée prévoit :
- des parafoudres obligatoires dans certains bâtiments (par exemple avec alimentation en ligne aérienne) ;
- une analyse de risque foudre systématique, avec adaptation des protections.
Le schéma de branchement des prises s’inscrit alors dans une chaîne : réseau public, parafoudre au tableau, différentiels, disjoncteurs, lignes de câbles, prises. Lorsque l’analyse conclut à un risque significatif, les parafoudres protègent les équipements sensibles connectés aux prises (informatique, électronique, domotique).
Étapes de branchement d’une prise électrique : méthode pas à pas
Un branchement de prise suit toujours une séquence logique. Le schéma posé sur papier ou en logiciel sert de fil conducteur. Chaque étape respecte une règle de sécurité simple : travailler hors tension, vérifier les conducteurs, serrer correctement les connexions.
1. Préparation : repérage et mise hors tension
Avant toute intervention, il faut :
- repérer le disjoncteur qui commande le circuit concerné au tableau ;
- mettre ce disjoncteur en position arrêt et, si possible, couper le général ;
- afficher une indication de travail en cours pour éviter une remise sous tension intempestive ;
- vérifier l’absence de tension avec un VAT (Vérificateur d’Absence de Tension) ou un testeur adapté.
Le schéma de branchement précise déjà quelle rangée et quel différentiel alimentent la prise ciblée. Ce repérage simplifie la coupure et la future maintenance.
2. Préparation de la boîte d’encastrement et du câble
Une fois la zone hors tension, la boîte d’encastrement ou la boîte de surface reçoit le câble. Selon le schéma :
- on introduit la gaine ICTA ou le conduit rigide dans la boîte ;
- on tire les conducteurs phase, neutre et terre en respectant les couleurs réglementaires ;
- on coupe les fils à une longueur suffisante pour un raccordement confortable (généralement 12 à 15 cm à l’intérieur de la boîte).
Les gaines suivent un trajet le plus rectiligne possible, verticalement ou horizontalement, comme prévu sur le schéma. Elles ne traversent pas de zones à risque sans protection adaptée.
3. Dénudage des conducteurs et raccordement à la prise
Le denudage des fils s’effectue sur une longueur courte, souvent autour de 10 mm, en respectant les préconisations du fabricant de la prise. Le montage se déroule en plusieurs gestes :
- retirer l’isolant sans entailler le cuivre ou l’âme du conducteur ;
- raccorder le conducteur de terre sur la borne marquée du symbole de terre ;
- raccorder le neutre bleu sur la borne N ;
- raccorder la phase marron ou noire sur la borne L ;
- bien serrer chaque vis de borne ou vérifier le verrouillage des bornes automatiques.
Le schéma de branchement ne change pas selon le modèle de prise, mais la position exacte des bornes varie. La notice de la prise, notamment pour une prise électrique Legrand ou une autre marque, précise la correspondance des bornes.
4. Mise en place du mécanisme et de la plaque
Une fois les fils connectés :
- plier doucement les conducteurs pour les loger au fond de la boîte sans contrainte excessive ;
- positionner le mécanisme de la prise et le visser dans la boîte ;
- contrôler l’alignement et le niveau de la prise ;
- clipser ou visser la plaque de finition.
La finition ne modifie pas le schéma de branchement, mais conditionne la durabilité mécanique : une prise mal fixée bouge, ce qui occasionne à terme des faux contacts et un échauffement localisé.
5. Remise sous tension et vérifications
Le contrôle final ne se limite pas à appuyer sur un bouton :
- remettre le disjoncteur général sous tension ;
- réarmer le disjoncteur divisionnaire du circuit ;
- tester la prise avec un contrôleur de prises ou, à défaut, une lampe témoin ;
- contrôler le déclenchement du différentiel en utilisant le bouton test.
Les schémas professionnels incluent parfois un tableau de contrôle avec les mesures de tension phase/neutre, phase/terre et neutre/terre. Cette démarche confirme la présence de la terre et la bonne polarité.
Schéma de branchement : circuits en dérivation, en étoile et multi‑prises
Un logement moderne ne se contente pas d’un seul point par pièce. Le schéma électrique des prises prévoit souvent plusieurs prises sur un même circuit, organisées en dérivation ou en étoile, avec des boîtes de connexion intermédiaires.
Circuit en dérivation avec boîtes de connexion
Dans un schéma en dérivation, la ligne principale alimente successivement plusieurs boîtes de dérivation, puis des prises :
- la phase, le neutre et la terre circulent d’une boîte à l’autre ;
- chaque prise se raccorde sur la dérivation locale ;
- la continuité de la terre se trouve assurée sur tout le parcours.
Ce schéma offre une grande souplesse en rénovation, surtout lorsque les cloisons ne permettent pas un cheminement rectiligne. Les boîtes restent accessibles pour la maintenance, comme le demande la norme.
Circuit en étoile : chaque prise ramenée à une boîte centrale
Le schéma en étoile consiste à :
- partir d’une boîte principale ou du tableau ;
- tirer un câble dédié vers chaque prise ou groupe de prises ;
- rassembler les conducteurs dans la boîte centrale.
Cette organisation simplifie le repérage des circuits et la recherche de défauts. Elle prend un peu plus de place en boîtes et demande une bonne gestion des sections, mais reste très lisible sur un schéma.
Cas des multiprises murales et blocs de prises
Les blocs de prises encastrés ou en saillie s’intègrent dans ces logiques. Le schéma indique :
- la puissance globale attendue sur le bloc ;
- le calibre du disjoncteur en conséquence ;
- le nombre de modules raccordés sur le même point d’alimentation.
Lorsque plusieurs blocs coexistent dans une même zone (TV, coin bureau, cuisine), une réflexion sur le schéma d’ensemble évite les surcharges localisées et les enchevêtrements de rallonges.
Accidents électriques domestiques : enjeux réels derrière un simple schéma de prise
Les chiffres d’accidents liés à l’électricité montrent que la qualité du branchement des prises ne relève pas d’un simple confort. Elle conditionne la sécurité réelle des occupants et l’intégrité du logement.
Électrisations et décès : rôle de l’installation intérieure
Chaque année, les services d’urgence recensent environ 3000 passages liés à des électrisations ou électrocutions, avec 30 à 40 décès. Les données précisent que :
- 80 % des accidents surviennent au domicile ;
- les moins de 15 ans représentent 50 % des victimes ;
- les moins de 24 ans comptent pour 2 victimes sur 3.
Une prise mal branchée, un circuit sans terre ou une protection inadéquate accentuent le risque de contact direct ou indirect. Le schéma de branchement conforme vise explicitement à limiter ces situations à risque.
Installations vétustes et anomalies massives
Les chiffres concernant l’état du parc de logements sont marquants :
- 25 millions de logements présentent une installation défectueuse ;
- 83 % des installations de plus de 15 ans présentent au moins une anomalie ;
- 64 % des cas concernent une prise de terre défectueuse ;
- 46 % relèvent d’un matériel vétuste ou inadapté ;
- 41 % font apparaître un risque de contact direct ;
- 34 % montrent des anomalies sur les protections contre les surintensités.
Une simple mise à jour du schéma de branchement des prises, avec remplacement des appareillages et vérification de la terre, réduit une partie importante de ces anomalies. Le repérage au tableau et la répartition des circuits par différentiel renforcent encore le niveau de sécurité.
« Une prise correctement branchée, protégée par un disjoncteur adapté et raccordée à une terre fonctionnelle, constitue un maillon essentiel de la chaîne de sécurité domestique. »
Incendies d’origine électrique et sinistres d’assurance
Les incendies d’habitation d’origine électrique représentent entre 20 et 35 % des sinistres. Les données indiquent :
- environ 156 000 sinistres par an ;
- près de 68 500 interventions de pompiers ;
- environ 233 morts et 14 900 blessés ;
- autant de sinistres dans les parties communes.
Les assurances recensent entre 286 000 et 340 000 déclarations de dommages électriques par an. Les causes principales sont :
- les surtensions ;
- les surintensités ;
- la défaillance de composants.
Dans ce contexte, un schéma de branchement sérieux, avec parafoudre, protections calibrées et matériel récent, limite la probabilité d’échauffement anormal au niveau des prises ou des boîtes de dérivation.
Installations mobiles, rallonges et multiprises
Les accidents liés aux installations mobiles illustrent une vulnérabilité récurrente :
- 47 % concernent des rallonges et installations mobiles ;
- 22 % impliquent l’électroménager ;
- 11 % proviennent des installations fixes ;
- 4 cas sur 5 surviennent au domicile.
Un schéma d’installation bien pensé limite l’usage de rallonges permanentes et de multiprises surchargées. Les prises sont positionnées aux bons endroits, en nombre suffisant, ce qui réduit les montages précaires responsables de nombreux accidents.
Tableau électrique, repérage et emplacements libres : articuler les circuits de prises
Le tableau de répartition constitue le cœur du schéma de branchement. Les circuits de prises y sont identifiés, protégés et répartis sous plusieurs interrupteurs différentiels. La norme NF C 15-100 révisée renforce les exigences sur le repérage et l’accessibilité.
Repérage et accessibilité des organes de coupure
Les organes de coupure, disjoncteurs et interrupteurs différentiels doivent rester clairement repérés et accessibles. Le schéma de branchement joint à l’installation facilite :
- la localisation rapide d’un circuit lors d’un incident ou d’un dépannage ;
- la coupure sélective d’un seul circuit de prises en cas de maintenance ;
- la lecture du type de protection associée (A, F, B, calibre du disjoncteur).
Un tableau bien organisé, avec inscription lisible de chaque circuit, fonde une relation claire entre le plan d’implantation des prises et le schéma linéaire au tableau.
Emplacements libres et évolutivité de l’installation
La norme prévoit la présence d’emplacements libres au sein du tableau électrique, afin de permettre des évolutions futures :
- au moins 20 % d’emplacements libres dans les logements individuels.
Ce pourcentage favorise l’ajout ultérieur de circuits de prises, de modules de protection ou d’équipements spécifiques (IRVE, panneaux solaires, domotique). Le schéma de branchement s’en trouve plus évolutif : il anticipe de nouvelles lignes de prises sans réorganisation lourde.
Séparation courants forts / courants faibles
La séparation des circuits de courants forts (230 V, puissance) et de courants faibles (réseau informatique, TV, téléphonie, domotique) se traduit par :
- des gaines et boîtes distinctes ;
- des chemins de câblage indépendants ;
- des appareillages spécifiquement prévus pour les prises RJ45, coaxial, etc.
Sur un schéma, les circuits de prises de courant et les circuits de données apparaissent bien séparés. Cette organisation limite les perturbations électromagnétiques et facilite la maintenance.
Cas particuliers : IRVE, panneaux solaires et circuits spécialisés
Certaines situations exigent des circuits de prises ou d’énergie complémentaires. La NF C 15-100 révisée prévoit des règles spécifiques pour les bornes de recharge, les panneaux solaires et d’autres usages spécialisés.
Circuit IRVE dédié pour la recharge de véhicule électrique
Pour les logements neufs, la norme impose un circuit IRVE dédié. Ce circuit :
- dispose d’un disjoncteur spécifique ;
- se trouve protégé par un interrupteur différentiel type A ou B adapté ;
- utilise une section de câble dimensionnée pour la puissance de la borne.
Le schéma de branchement n’intègre pas une simple prise classique, mais une borne ou une prise renforcée spécialisée. La cohabitation avec les circuits de prises domestiques ordinaires doit rester maîtrisée pour éviter les déséquilibres de charge au tableau.
Panneaux solaires et raccordement au tableau
Le raccordement des panneaux solaires au tableau électrique relève uniquement d’un professionnel. La NF C 15-100 révisée rappelle :
- le raccordement via le tableau par un intervenant qualifié ;
- la nécessité d’un schéma clair de liaison réseau / production ;
- la coordination des protections sur les deux sources (réseau et solaire).
Les prises alimentées par l’installation reçoivent alors une énergie dont la provenance varie selon la présence ou non de production solaire. Le schéma général mentionne cette source complémentaire pour toute intervention future.
Circuits spécialisés et puissance élevée
Certains appareils puissants se branchent sur des prises dédiées ou des sorties de câbles, avec un circuit spécialisé :
- four encastrable ;
- lave-linge et sèche-linge ;
- lave-vaisselle ;
- plaques de cuisson (souvent en triphasé ou avec un raccordement spécifique).
Le schéma de branchement précise alors les intensités maximales, les sections de câbles et les types de protections. Ces circuits ne se mélangent pas avec les prises de confort utilisées pour des appareils plus légers.
Tableau récapitulatif : éléments clés d’un schéma de branchement de prise sécurisé
Le tableau suivant synthétise les principaux paramètres à surveiller lors de la conception et de la réalisation d’un schéma de branchement de prise électrique.
| Élément | Exigences / recommandations | Impact sur le schéma de branchement |
|---|---|---|
| Conducteurs | Phase (marron/noir), neutre (bleu), terre (vert/jaune) | Représentation claire de chaque fil et respect du code couleur |
| Mise à la terre | Obligatoire selon NF C 15-100 révisée | Présence de la liaison de terre sur chaque prise, continuité assurée |
| Hauteurs de prise | Pièces courantes : 5 cm à 1,30 m ; Salle de bain : 90 cm à 1,30 m | Positionnement des symboles de prise sur le plan d’implantation |
| Distances en salle de bain | Au moins 60 cm de la baignoire ou douche (hors volumes interdits) | Placement des prises uniquement dans les volumes autorisés |
| Protections différentielles | Type A ou F pour nouveaux circuits ; type A ou B pour IRVE | Association des circuits de prises à des différentiels adaptés |
| Disjoncteurs divisionnaires | Calibrés selon la section des câbles (sections revues à la hausse) | Limitation du nombre de prises par circuit et gestion des puissances |
| Parafoudre | Obligatoire dans certains bâtiments après analyse de risque foudre | Intégration dans le schéma pour protéger les appareils raccordés aux prises |
| Tableau électrique | Repérage clair, organes de coupure accessibles, 20 % d’emplacements libres | Prévision de circuits de prises évolutifs et facilité d’intervention |
| Séparation des circuits | Courants forts et faibles isolés (gaines et boîtes distinctes) | Schémas différenciés pour prises de courant et prises de données |
| Installations spéciales | Circuit IRVE dédié, panneaux solaires raccordés par pro | Schémas spécifiques ajoutés au plan général de l’installation |
Un schéma de branchement de prise électrique bien structuré articule tous ces paramètres : câblage, protections, hauteurs, volumes, évolutivité et usages réels. En combinant les prescriptions de la NF C 15-100 révisée, les chiffres de sinistralité et une analyse précise des besoins, l’installation de chaque prise contribue à la sécurité globale du logement.
