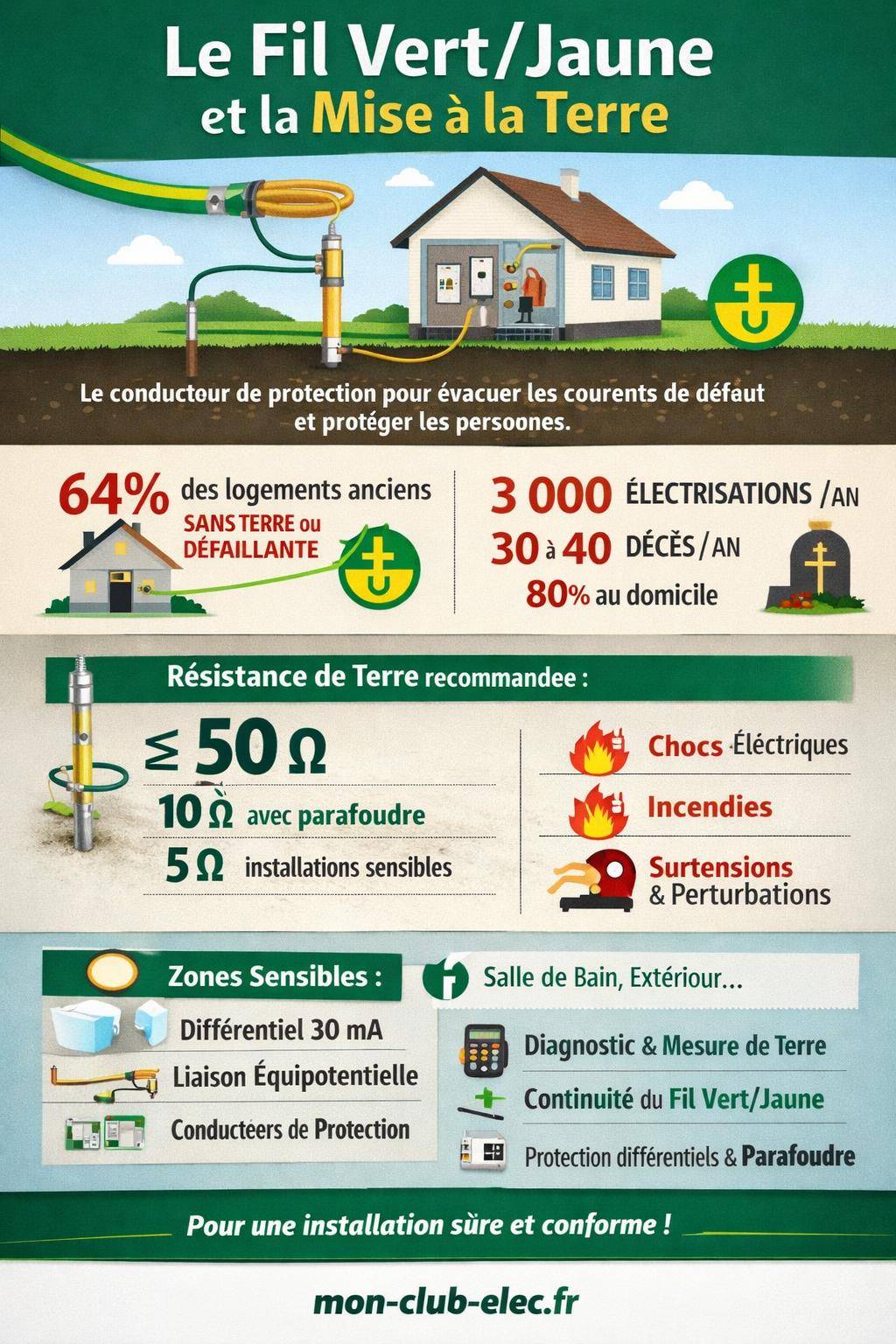

Le fil vert jaune intrigue souvent : discret dans le tableau électrique, pourtant au cœur de la sécurité de tout le logement. Derrière cette gaine bicolore se cache un principe fondamental des installations modernes : la mise à la terre, qui encadre aussi bien la protection des personnes que la survie des équipements électroniques.
Entre exigences de la norme NF C 15-100, valeurs de résistance de terre à respecter, risques d’électrisation et d’incendie, la terre joue un rôle bien plus large que le simple « fil en rab ». Une fois sa logique comprise, chaque prise, chaque tableau, chaque liaison équipotentielle prend un tout autre sens.
| Élément clé | Synthèse rapide |
| Rôle du fil vert/jaune | Canalise les fuites de courant vers la terre pour éviter les risques électriques ⚡ |
| Sécurité des personnes | Empêche l’électrisation en cas de défaut sur un appareil métallique |
| Protection des équipements | Réduit les risques de surtension et de détérioration du matériel |
| Norme de sécurité | Couleur normalisée vert/jaune pour éviter toute confusion avec d’autres fils |
Fil vert jaune : quel est son rôle exact dans une installation électrique ?
Le fil vert jaune est le conducteur de protection dédié à la mise à la terre. Il ne transporte pas l’énergie utile comme la phase ou le neutre, il crée un chemin de fuite contrôlé pour le courant de défaut. Ce conducteur est relié à un dispositif de mise à la terre (piquet, boucle en fond de fouille, boucle cuivre dans la dalle, prise de terre existante) et à la barrette de terre du tableau électrique.
Sa couleur est normalisée : vert/jaune exclusivement pour le conducteur de protection. Aucun autre fil n’utilise cette combinaison. Ce choix visuel limite les erreurs de câblage, particulièrement lors des travaux, extensions de circuits ou diagnostics. Pour le neutre, on emploie le plus souvent un fil bleu en électricité, et pour la phase un fil de couleur différente (marron, noir, rouge, gris selon les circuits).
Différence entre fil de terre, phase et neutre
Dans un circuit classique, trois fonctions coexistent :
- Phase : amène la tension et l’énergie au récepteur (prise, luminaire, appareil).
- Neutre : assure le retour du courant, équilibre le circuit et sert de référence de tension.
- Terre (fil vert jaune) : évacue le courant de défaut vers le sol en cas d’anomalie, sans participation au fonctionnement normal de l’appareil.
En temps normal, aucun courant significatif ne circule dans le conducteur de protection. Il entre en action lors d’un contact indirect : carcasse métallique brusquement sous tension, isolant détérioré, humidité à l’intérieur d’un appareil, câble pincé, etc.
| Conducteur | Couleur d’usage | Rôle principal | Présence de courant en fonctionnement normal |
|---|---|---|---|
| Phase | Marron / Noir / Rouge / Gris | Alimentation des appareils | Oui, courant utile |
| Neutre | Bleu | Retour du courant, référence | Oui, courant utile |
| Terre | Vert / Jaune | Protection, évacuation des défauts | Non, uniquement en cas de défaut |
Pourquoi la mise à la terre est centrale pour la sécurité électrique ?
La mise à la terre n’est pas une option de confort. Elle structure toute la sécurité des personnes et des biens. Sans terre, un défaut d’isolement transforme rapidement une carcasse métallique en danger potentiel. La terre limite la tension de contact, déclenche les dispositifs différentiels et empêche de nombreux accidents.
Les données de l’Observatoire National de la Sécurité Électrique (ONSE) montrent une réalité persistante : les installations anciennes accumulent les anomalies. Dans les logements de plus de 15 ans, environ 64 % présentent un défaut ou une absence de mise à la terre, et 83 % comportent au moins une anomalie électrique. La mise à la terre défectueuse fait partie des défauts les plus fréquents.
Mise à la terre et accidents d’électrisation
Chaque année en France, les chiffres restent élevés :
- Environ 3 000 électrisations traitées aux urgences.
- 30 à 40 décès par électrocution par an.
- Près de 80 % des accidents électriques surviennent au domicile.
- Une cinquantaine d’accidents graves concernent des enfants de moins de 15 ans.
La mise à la terre réduit la gravité de ces événements. Elle agit en complément des disjoncteurs différentiels 30 mA qui surveillent les fuites de courant. Dès qu’un déséquilibre apparaît entre phase et neutre, le différentiel détecte que du courant s’échappe vers la terre (ou le corps humain) et déclenche en quelques millisecondes.
En combinant mise à la terre fonctionnelle et protection différentielle 30 mA sur l’ensemble des circuits, le risque de choc grave diminue fortement, même dans des environnements humides ou avec des appareils vieillissants.
Mise à la terre et prévention des incendies d’origine électrique
Les incendies d’habitation d’origine électrique représentent entre 20 et 35 % des sinistres selon les années. Le réseau électrique est concerné aussi bien au niveau des câbles encastrés que du tableau ou des prises. La mise à la terre intervient sur deux tableaux :
- Évacuation des défauts d’isolement avant qu’ils ne provoquent une surchauffe prolongée.
- Déclenchement des protections avant la formation d’un arc électrique soutenu dans une zone combustible (bois, isolant, poussière).
Une mauvaise terre expose à des déclenchements intempestifs de différentiels, à des échauffements invisibles et à des perturbations répétées sur l’installation. Sur le long terme, ces contraintes fragilisent les gaines, les connexions, les borniers de tableau et augmentent la vulnérabilité au feu.
Comment fonctionne la mise à la terre ? Principe technique et chemin du courant de défaut
La mise à la terre repose sur une idée simple : offrir au courant de défaut un chemin plus facile que le corps humain. Le fil vert jaune relie toutes les masses métalliques à la prise de terre enfouie dans le sol. Lorsqu’un fil phase touche une carcasse métallique, le courant s’écoule alors vers la terre, crée un fort déséquilibre dans le circuit et déclenche les protections.
On distingue : la prise de terre (piquet, boucle), le conducteur principal de terre (entre prise de terre et barrette de coupure), le bornier de terre dans le tableau, et les conducteurs de protection vers chaque circuit (fil vert jaune jusqu’aux prises, luminaires, équipements).
Chemins de contact dangereux sans terre efficace
Les risques pour les personnes varient selon le type de contact :
- Contact direct : toucher un conducteur dénudé ou une borne sous tension.
- Contact indirect : toucher une surface métallique accidentellement sous tension (carcasse d’électroménager, radiateur relié à un appareil, châssis d’éclairage).
- Tension de pas : circulation du courant à travers le sol entre les deux pieds d’une personne, typiquement autour d’une prise de terre sollicitée par un défaut important.
Avec une terre conforme et des différentiels adaptés, la durée d’exposition à la tension dangereuse reste très limitée. Sans terre, le courant prend le corps humain comme point de passage privilégié, en particulier dans une salle de bains ou une cuisine où la résistance du corps diminue avec l’humidité.
Mise à la terre et normes : que dit la NF C 15-100 ?
La norme NF C 15-100 encadre les installations électriques basse tension en France. Elle impose la présence d’une prise de terre et d’un conducteur de protection pour les logements neufs et pour les rénovations complètes de tableaux. La norme précise l’organisation des circuits, la valeur maximale de résistance de terre et les dispositifs de protection associés.
Dans la pratique, tout nouveau logement doit disposer d’un réseau de terre continu : de la prise de terre jusqu’à chaque prise, chaque point lumineux, chaque équipement fixe (chauffe-eau, plaque de cuisson, VMC, etc.), assorti de liaisons équipotentielles dans les locaux contenant une baignoire ou une douche.
Valeurs de résistance de terre à respecter
La résistance de terre se mesure en ohms (Ω). Elle reflète la capacité de l’installation à écouler les courants de défaut vers le sol. La NF C 15-100 pose une valeur maximale générale de 100 Ω pour une installation domestique, mais des recommandations plus fines existent selon les différentiels utilisés et le niveau de protection souhaité.
| Contexte / Référence | Résistance de terre maximale conseillée |
|---|---|
| Norme NF C 15-100 (valeur max générale) | 100 Ω |
| Protection par différentiel 30 mA (usage domestique courant) | 50 Ω recommandés |
| Recommandation France avec parafoudre installé | 10 Ω |
| Recommandations internationales NFPA / IEEE pour installations sensibles | 5 Ω |
| Code NEC (États-Unis) – valeur courante | 25 Ω max |
Plus la résistance de terre est faible, plus la circulation du courant de défaut est efficace et plus le déclenchement des protections arrive rapidement. Une valeur mesurée supérieure aux paliers recommandés signale un problème : piquet mal enfoncé, terrain sec, oxydation, connexion défectueuse.
Dans un logement équipé de différentiels 30 mA, viser une résistance de terre inférieure à 50 Ω améliore nettement la réactivité des protections et réduit la tension de contact en cas de défaut.
Dimensionnement des différentiels selon la terre
Le calibre des interrupteurs ou disjoncteurs différentiels influe sur les limites de résistance de terre. Plus le seuil de déclenchement est bas, plus la protection des personnes est renforcée.
- 30 mA : protection des personnes, usage résidentiel standard.
- 100 mA ou 300 mA : plutôt dédié à la protection incendie ou aux équipements spécifiques en amont d’une distribution.
Certaines recommandations lient le calibre du différentiel à une valeur cible de résistance de terre pour assurer un déclenchement correct en cas de défaut franc. Par exemple, une terre à 5 Ω associée à un différentiel 300 mA offre un temps de déclenchement satisfaisant pour la protection incendie, mais pas pour la protection directe des personnes. Pour un habitat, le 30 mA reste incontournable sur l’ensemble des circuits, indépendamment de la qualité de la terre.
Fil vert jaune et état du parc immobilier : où se situent les risques ?
Le parc de logements français comporte une grande proportion d’installations anciennes. Plus de 25 millions de logements sont concernés par des défauts électriques. Dans les logements de plus de 15 ans, la mise à la terre insuffisante ou inexistante domine les anomalies.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéUn diagnostic électrique récent met souvent en avant :
- Absence de conducteur de protection sur certains circuits (luminaires anciens, prises rajoutées sans terre).
- Présence de prises 2P sans terre dans des pièces d’eau ou pièces de vie.
- Prise de terre commune vieillissante, piquet corrodé ou boucle non conforme.
- Continuité de terre interrompue entre tableau et prises éloignées.
Ces défauts se combinent parfois avec une section de conducteurs inadaptée, des protections par fusibles obsolètes ou des raccords non conformes. L’ensemble affaiblit la protection globale et augmente la probabilité d’électrisation ou de dommage matériel.
Risques concrets en cas de mise à la terre absente ou défaillante
Une mise à la terre inefficace ne se voit pas au quotidien. Les appareils continuent de fonctionner. Le danger surgit lorsqu’un défaut se produit : isolant abîmé, câble écrasé derrière un meuble, humidité dans une boîte de dérivation, perçage dans un mur contenant une gaine.
Risques pour les personnes : chocs et électrisations
Sans terre, un défaut d’isolement peut mettre la carcasse métallique d’un appareil au potentiel de la phase. Au toucher, le courant suit alors un chemin du point de contact vers le sol à travers le corps humain. Selon l’intensité et la durée du courant, les conséquences varient :
- Sensation de picotements, contractions musculaires.
- Impossibilité de lâcher l’appareil, spasmes prolongés.
- Troubles cardiaques, fibrillation ventriculaire.
- Arrêt cardiaque et décès en cas d’exposition prolongée.
Le risque augmente dans les milieux humides, sur sols conducteurs ou pieds nus. Les salles de bains, buanderies, garages, cuisines et extérieurs sont particulièrement concernés. Les règles de mise à la terre d’une maison renforcent d’ailleurs les exigences dans ces zones : liaisons équipotentielles, protection différentielle généralisée, exigences de type de prises.
Risques pour les installations et les équipements
Une terre insuffisante ou absente pèse aussi sur la durée de vie des appareils et sur la stabilité du réseau domestique :
- Surchauffe des appareils et des câbles lors de défauts non correctement évacués.
- Court-circuits plus violents et moins contrôlés.
- Dommages aux appareils électroniques sensibles (TV, box, informatique, domotique).
- Pertes de données sur les équipements informatiques en cas de coupures brutales.
- Déclenchements intempestifs de différentiels mal adaptés ou sollicités par des fuites parasites.
- Sensibilité accrue aux perturbations électriques et aux surtensions atmosphériques ou industrielles.
- Usure prématurée des composants électroniques et des alimentations à découpage.
Les assureurs examinent de près l’origine des incendies et des dommages électriques. Une installation non conforme, sans terre, peut compliquer la prise en charge en cas de sinistre d’origine électrique.
Organisation pratique de la mise à la terre dans un logement
Dans une maison individuelle, la mise à la terre s’articule autour de plusieurs éléments structurants. L’objectif est de constituer un réseau de protection continu de la prise de terre jusqu’au dernier point d’utilisation. La cohérence entre ces éléments garantit la sécurité de l’ensemble du bâtiment.
Prise de terre : piquet, boucle, fond de fouille
La prise de terre physique peut prendre plusieurs formes :
- Piquet de terre enfoncé en profondeur dans le sol, souvent en acier galvanisé ou en cuivre.
- Boucle fond de fouille posée au pourtour des fondations lors de la construction.
- Ruban ou conducteur enterré dans le terrain, reliant plusieurs piquets.
Le choix dépend de la nature du terrain (sec, rocheux, argileux), de la surface disponible et de l’accessibilité. Une barrette de coupure accessible permet de déconnecter la prise de terre pour en mesurer la résistance sans perturber le reste de l’installation.
Conducteur principal de terre et répartiteur
Le conducteur principal de terre relie la prise de terre au tableau électrique. Sa section est déterminée par la norme, en fonction de la section des conducteurs de phase. Il aboutit à un bornier de terre ou répartiteur où se connectent :
- Les conducteurs de protection des différents circuits (fils vert jaune vers prises, éclairage, appareils).
- Les liaisons équipotentielles principales (arrivée d’eau, gaz, structures métalliques, armatures dans certains cas).
La qualité des serrages, l’absence de corrosion et la bonne identification des conducteurs conditionnent la pérennité de la protection. Une vérification périodique lors d’une rénovation ou d’un changement de tableau reste judicieuse.
Conducteurs de protection dans les circuits
Chaque circuit doit comporter un conducteur de protection dédié, de section adaptée et de couleur vert jaune, allant du bornier de terre jusqu’au point terminal :
- Prises de courant 2P+T.
- Boîtes de dérivation.
- Points lumineux (luminaires, appliques, plafonniers métalliques).
- Appareils fixes : lave-linge, lave-vaisselle, four, plaques, chauffe-eau, radiateurs électriques.
Un luminaire ou une prise avec borne de terre non reliée au fil vert jaune donne une illusion de protection. La continuité de ce conducteur doit rester effective sur tout le parcours, sans interruption ni repiquage non conforme.
Salles d’eau, extérieurs, pièces spécifiques : où la terre devient incontournable
Certaines pièces soumettent les personnes à un risque accru : présence d’eau, pieds nus, sols conducteurs, contact simultané avec plusieurs masses métalliques. La norme renforce la protection dans ces volumes pour réduire la tension de contact potentielle.
Salle de bains et liaison équipotentielle
La salle de bains concentre plusieurs facteurs de risques : humidité, vapeur, condensation, revêtements parfois conducteurs. La NF C 15-100 impose dans ces locaux :
- Protection par différentiel 30 mA dédiés aux circuits de la pièce.
- Alimentation de tous les circuits par des conducteurs de protection continus.
- Liaison équipotentielle locale : mise en commun des différentes masses métalliques (canalisations d’eau, éléments de chauffage, éventuellement armatures) reliées à la terre.
L’objectif consiste à limiter au maximum les différences de potentiel entre deux parties que la personne peut toucher simultanément. Avec une liaison équipotentielle bien réalisée, le risque de passage de courant à travers le corps diminue sensiblement.
Extérieurs, jardins, garages
Les circuits extérieurs subissent l’humidité, les variations de température, les intempéries et parfois les chocs mécaniques. Les prises de jardin, bornes d’éclairage, prises de garage ou de cave doivent :
- Être reliées à la terre par un fil vert jaune continu.
- Être protégées par un différentiel 30 mA adapté.
- Utiliser un niveau d’IP conforme à l’emplacement (protection contre eau et poussière).
Les équipements de charge de véhicules électriques, de pompes de piscine, de portails motorisés ou de spas requièrent une attention particulière sur la terre et les liaisons équipotentielles. Le courant mis en jeu et la proximité de l’eau imposent souvent des spécifications renforcées.
Diagnostic, contrôle et amélioration de la mise à la terre
La qualité de la mise à la terre ne se devine pas. Elle se mesure. Pour un particulier, plusieurs démarches facilitent l’évaluation :
- Vérifier visuellement la présence du fil vert jaune dans le tableau et dans les prises.
- Consulter les rapports de diagnostic électrique si le logement a été vendu récemment.
- Faire réaliser une mesure de résistance de terre par un professionnel équipé.
Le diagnostic électrique obligatoire pour la vente des logements anciens met en évidence les risques majeurs. Une mention de défaut de mise à la terre, d’absence de conducteur de protection ou de prise de terre non conforme signale la nécessité de travaux.
Mesures de résistance de terre
Les mesures de terre utilisent, selon les cas, un télurohmmètre avec piquets auxiliaires, une pince de terre ou des méthodes de boucle de défaut. Le principe consiste à injecter un courant de test entre la terre de l’installation et des piquets de référence, puis à mesurer la tension résultante.
Une valeur élevée (proche ou au-dessus de 100 Ω) indique :
- Sol peu conducteur (terrain sec, rocheux, remblai léger).
- Piquet enfoncé insuffisamment ou mal positionné.
- Connexion dégradée, oxydée ou mal serrée.
- Section ou longueur de conducteur inadaptée.
L’amélioration peut passer par l’ajout de piquets supplémentaires, la modification de la configuration de la boucle, l’arrosage ponctuel du terrain lors de la mesure ou la rénovation complète du conducteur principal de terre.
Une terre qualifiée de « limite » lors d’un contrôle mérite une réévaluation périodique, surtout en cas de changement d’usage du bâtiment, d’ajout d’équipements lourds ou de travaux touchant les fondations.
Travaux d’amélioration typiques
L’amélioration de la mise à la terre s’intègre souvent dans une rénovation plus large de l’installation :
- Remplacement ou ajout de piquets de terre, installation d’une boucle enterrée.
- Reprise du conducteur principal de terre et des connexions au tableau.
- Ajout de liaisons équipotentielles dans les pièces d’eau ou les volumes techniques.
- Remplacement systématique des prises sans terre par des prises 2P+T reliées au fil vert jaune.
- Création ou remise à niveau du schéma de protections différentielles dans le tableau.
Une réflexion globale sur la mise à la terre de la maison, associée à une adaptation du tableau électrique, améliore la sécurité, stabilise l’installation et limite le risque de dommages électriques à long terme.
Fil vert jaune et couleurs des fils électriques : bien interpréter les codifications
La couleur des conducteurs sert de langage commun entre concepteurs, installateurs et mainteneurs. Le fil vert jaune occupe une place unique dans ce code, réservée à la fonction de protection. Dans un logement, les principales couleurs employées sont :
- Vert / Jaune : conducteur de protection (terre) exclusivement.
- Bleu clair : neutre, repère de retour du courant.
- Marron, noir, rouge, gris : phases, conducteurs actifs.
Les usages détaillés sont développés dans les recommandations sur la couleur des fils électriques, qui précisent les cas particuliers (multi-phases, commandes, navettes de va-et-vient, etc.). Respecter ces codes simplifie la lecture des schémas et limite les erreurs lors des interventions ultérieures.
Mise à la terre, parafoudre et équipements sensibles
Dans un contexte où les logements intègrent de plus en plus d’électronique (domotique, informatique, box, enceintes connectées, onduleurs, systèmes de sécurité), la qualité de la mise à la terre joue aussi sur la protection contre les surtensions. Un parafoudre efficace s’appuie sur une terre performante pour évacuer l’énergie des pics de tension.
Les recommandations françaises suggèrent une résistance de terre autour de 10 Ω pour optimiser l’efficacité d’un parafoudre. Les recommandations internationales évoquent même des valeurs de 5 Ω pour les installations très sensibles. Une terre trop élevée limite la capacité du parafoudre à détourner rapidement le courant de choc vers le sol.
Équipements informatiques et audio-vidéo
Ordinateurs, serveurs domestiques, NAS, consoles et home-cinéma réagissent fortement aux perturbations électriques. Une mise à la terre de qualité :
- Stabilise les références de potentiel entre les différents appareils interconnectés.
- Réduit les bruits de masse et certains parasites audio ou vidéo.
- Facilite le travail des onduleurs et parafoudres en cas de microcoupures ou de surtensions.
Les installations sans terre ou avec terre mal répartie exposent davantage aux microcoupures, redémarrages intempestifs, corruptions de données et pannes matérielles répétées sur les alimentations.
Domotique, objets connectés et bornes de recharge
La domotique multiplie les points de communication et d’alimentation. Détecteurs, modules encastrés, actionneurs, routeurs, bornes de recharge de véhicule électrique s’intègrent désormais dans les tableaux et les circuits. Pour ces équipements :
- La terre participe à la réduction des perturbations électromagnétiques.
- Une bonne répartition des conducteurs de protection limite les différences de potentiel parasites entre modules.
- La coordination terre / différentiel / parafoudre conditionne la résilience globale de l’installation.
Un projet de modernisation domotique ou d’ajout de borne de recharge gagne en fiabilité lorsque la mise à la terre est réévaluée en amont, et non traitée comme un simple détail de finition.
