Symboles sur un schéma électrique : que signifient-ils

Sur un schéma électrique, chaque symbole raconte une histoire précise : une prise, un disjoncteur, un interrupteur, une batterie, un onduleur, un panneau solaire… Rien n’est dessiné au hasard, tout obéit à des normes strictes. Comprendre ces signes transforme un dessin technique en véritable mode d’emploi de l’installation.

Derrière ces symboles se cachent aussi des enjeux de sécurité, de conformité à la norme NF C 15‑100 et d’optimisation énergétique. Une fois la logique des signes acquise, la lecture d’un schéma de tableau électrique devient plus fluide, les diagnostics plus rapides et les erreurs de câblage largement limitées.

📌

Télécharger l’image Partager l’image

9 octobre 2026

Codes erreur des pompes à chaleur Viessmann : panne, cause et solution

0 commentaires

Symboles sur un schéma électrique : pourquoi ils structurent toute l’installation

Un schéma électrique repose sur un langage graphique normalisé. Chaque forme, chaque trait, chaque repère alphanumérique décrit une fonction précise : alimentation, protection, commande, signalisation, stockage, communication. Les symboles électriques forment ainsi un vocabulaire technique commun entre concepteurs, installateurs, mainteneurs et organismes de contrôle.

Sans ces conventions, un schéma deviendrait difficile à interpréter, surtout lorsqu’il combine plusieurs sources d’énergie, du courant alternatif et continu, des protections différentielles, des charges spécifiques ou des dispositifs connectés. Les normes internationales, européennes et françaises harmonisent ce langage pour que deux professionnels, même de pays différents, interprètent le dessin de la même manière.

Les symboles servent aussi de support à la sécurité : un disjoncteur mal identifié, un conducteur de terre non repéré, un stockage batterie absent du plan, et tout le diagnostic de l’installation se complique. D’où l’intérêt de s’approprier ces codes dès la conception d’un circuit, et de les respecter jusqu’à la mise à jour des plans après travaux.

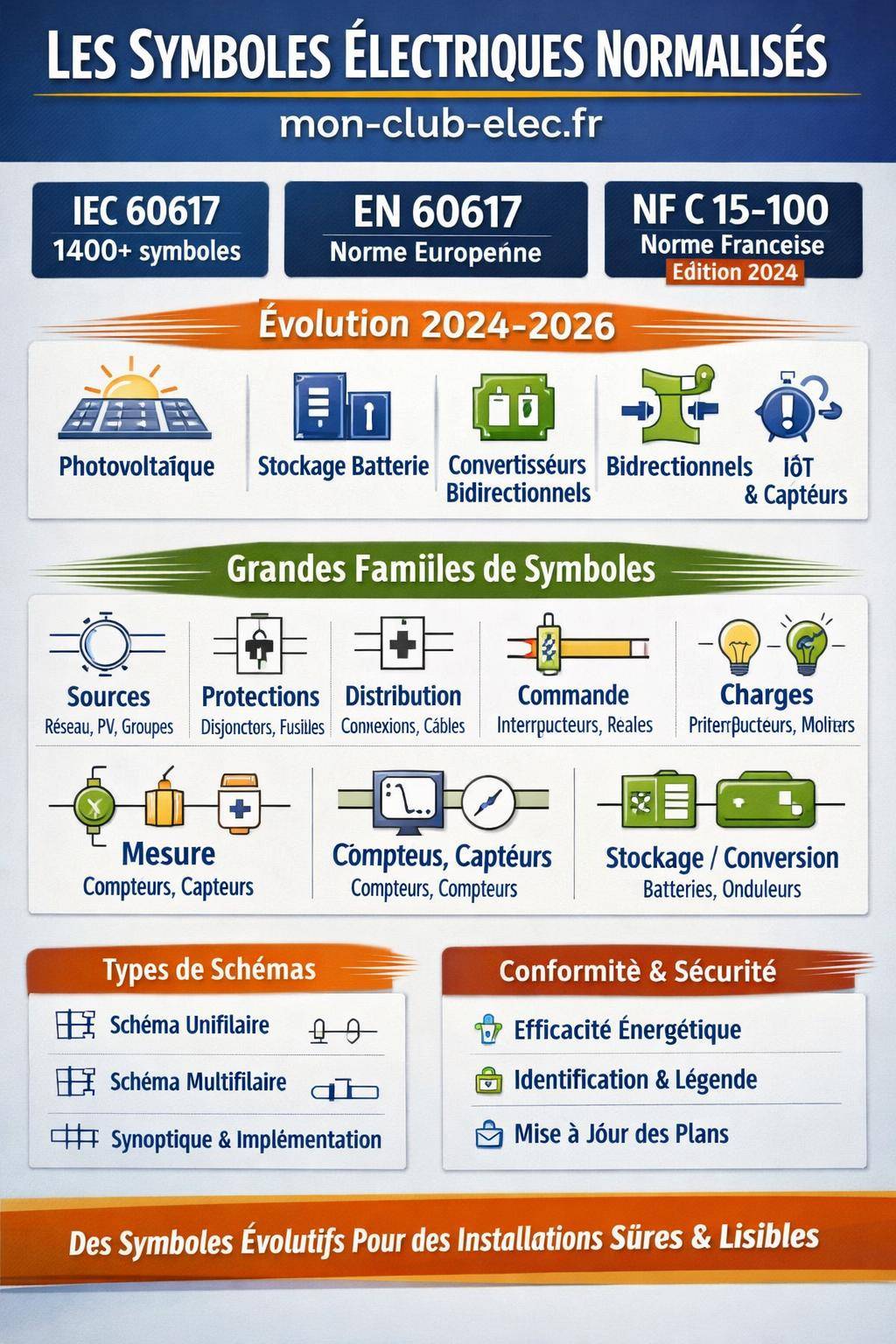

Normes de symboles électriques : IEC 60617, EN 60617, NF et références américaines

Les symboles graphiques ne sont pas choisis au hasard. Ils découlent de normes structurées, mises à jour régulièrement pour suivre l’évolution des technologies : énergies renouvelables, stockage d’énergie, objets connectés, conversion d’énergie, automatismes.

IEC 60617 : la référence mondiale des symboles graphiques

La norme IEC 60617 constitue la référence internationale pour les symboles de schémas électriques. Elle regroupe plus de 1400 symboles couvrant :

• les composants (résistances, condensateurs, inductances, transformateurs, relais…)
• les liaisons et connexions (fils, jonctions, croisements, blindages, écrans)
• les appareillages de protection (fusibles, disjoncteurs, sectionneurs, interrupteurs différentiels)
• les générateurs (alternateurs, groupes électrogènes, panneaux solaires, onduleurs)
• les charges (moteurs, prises, luminaires, équipements électroniques)

Entre 2024 et 2026, la base de symboles IEC 60617 évolue pour intégrer de nouveaux domaines :

• énergies renouvelables : symboles dédiés aux panneaux photovoltaïques, éoliennes, micro‑turbines, systèmes hybrides
• stockage d’énergie : batteries stationnaires, armoires de stockage, supercondensateurs, systèmes modulaires
• objets connectés : équipements communicants, passerelles, capteurs intelligents, interfaces IoT

La base IEC 60617 vise à couvrir l’ensemble des symboles utiles aux schémas de puissance, de commande, de contrôle et de communication associés aux installations électriques modernes.

9 octobre 2026

Fournisseur d’électricité moins cher : sur quelle part de la facture joue-t-il vraiment ?

0 commentaires

EN 60617 et normes françaises associées

L’EN 60617 constitue l’adaptation européenne de la norme internationale IEC 60617. Elle harmonise les pratiques au sein des pays membres et sert souvent de socle à la normalisation nationale. En France, la norme de base pour les installations basse tension se trouve dans la NF C 15‑100, récemment rééditée.

La NF C 15‑100 – édition août 2024, applicable à partir d’août/septembre 2025, remplace l’édition de 2002 et ses cinq amendements. Elle se décline désormais en 21 normes, couvrant les bâtiments résidentiels, tertiaires et certains locaux spéciaux. Plusieurs textes associés structurent plus finement les installations avec production ou stockage :

• NF C 15‑100‑1 : section générale
• UTE 15‑712‑1 : installations raccordées au réseau sans stockage
• UTE 15‑712‑2 : installations autonomes avec stockage
• XP C 15‑712‑3 : installations raccordées avec stockage

Une nouvelle section « 8‑1 – Efficacité énergétique » introduit des exigences renforcées concernant le suivi des consommations, la gestion des charges et l’intégration des énergies renouvelables. Les symboles liés aux dispositifs de mesure, de pilotage et de communication prennent donc davantage de place sur les schémas.

Références nord‑américaines et particularités

Dans le monde anglo‑saxon, les symboles restent principalement régis par les normes ANSI/IEEE 315 et IEEE 315‑1975. La logique de représentation diffère parfois de la tradition européenne, tant sur la forme des symboles que sur certains repères (notations, orientation des symboles de diodes ou de transistors, représentation des masses).

Pour des projets internationaux, la maîtrise de ces deux grandes familles (IEC/EN et ANSI/IEEE) limite les incompréhensions. Un schéma fourni par un fabricant américain peut utiliser des conventions éloignées des habitudes européennes, d’où l’intérêt d’identifier clairement la norme de symboles utilisée dès la page de garde du dossier technique.

6 octobre 2026

Code erreur sur une pompe à chaleur de piscine : 5 vérifications avant le SAV

0 commentaires

Grandes familles de symboles sur un schéma électrique

Sur un plan électrique complet, plusieurs catégories de symboles apparaissent. Les distinguer permet de structurer mentalement la lecture du schéma, comme on sépare les chapitres d’un livre technique.

Symboles de sources et d’alimentation

Les sources électriques représentent l’origine de l’énergie fournie à l’installation. Elles comprennent :

• le réseau public (monophasé ou triphasé, AC)
• les transformateurs de distribution ou d’isolement
• les groupes électrogènes
• les panneaux photovoltaïques et champs solaires
• les systèmes hybrides associant plusieurs sources

Sur un schéma, ces symboles doivent rester facilement identifiables, car ils conditionnent les niveaux de tension, les régimes de neutre et les contraintes de protection (différentiels, parafoudres, sectionneurs, dispositifs de découplage réseau).

Symboles de protection, coupure et sectionnement

Les dispositifs de protection limitent les surintensités, coupent les défauts et permettent l’isolement d’une partie de l’installation. Parmi les symboles les plus courants :

• disjoncteur (général, divisionnaire, moteur, différentiel)
• fusible (cartouche, NH, fusible électronique)
• interrupteur sectionneur (coupure en charge ou hors charge)
• interrupteur différentiel
• parafoudre AC et DC

Entre 2024 et 2026, les exigences de protection contre les surtensions se renforcent. Les schémas mettent davantage en avant les parafoudres AC et DC, avec des symboles clairement distincts selon le type de réseau protégé. Dans les installations photovoltaïques ou hybrides, les chaînes DC et la partie AC reçoivent des représentations spécifiques pour éviter toute confusion lors des opérations de maintenance.

Symboles de distribution et de conducteurs

Les conducteurs, borniers et barres de distribution assurent le transport de l’énergie entre les différents éléments. Les symboles de cette famille indiquent :

• la connexion entre deux fils ou barres
• le croisement sans connexion
• la continuité d’un conducteur d’une page à l’autre
• la présence de blindage ou d’écran
• les repères de câbles, de bornes, de circuits

La norme CENELEC HD 308 S2 définit le code couleur européen des fils :

• neutre : bleu clair
• phases : marron, noir, rouge (et autres combinaisons selon le nombre de conducteurs)
• terre : vert et jaune

Les schémas complètent souvent les symboles graphiques par des indications de couleur, de section, de type de câble et de régime de neutre (TT, TN, IT). Cette information se retrouve fréquemment dans les légendes et les tableaux de répartition.

Symboles de commande et d’automatisme

Les circuits de commande pilotent les charges : éclairage, moteurs, stores, chauffage, VMC, automatismes divers. On y trouve des symboles pour :

• interrupteurs (unipolaires, bipolaires, inverseurs, va‑et‑vient)
• boutons poussoirs (NO, NF, combinés, lumineux)
• contacteurs et relais
• télérupteurs et modules de commande d’éclairage
• entrées/sorties d’automates ou contrôleurs domotiques

Les symboles de contacts (NO, NF, changeover) s’associent aux bobines des relais ou contacteurs. Le respect de cette représentation évite les erreurs lors du câblage ou du dépannage. Une bonne pratique consiste à regrouper visuellement, sur le schéma, les contacts dépendants d’une même bobine, tout en les repérant clairement.

Symboles de charges, prises et points lumineux

Les charges retranscrivent les équipements réellement alimentés par l’installation. Dans un logement ou un petit tertiaire, les plus fréquents sont :

• prises de courant (avec ou sans terre, spécialisées, commandées)
• points lumineux (plafonniers, appliques, spots, bandes LED)
• appareils fixes (chauffage, chauffe‑eau, VMC, plaques de cuisson)
• moteurs (pompes, ventilation, motorisations de portails ou volets)

Un schéma d’implantation ou un schéma unifilaire de logement mettra en avant les symboles de prises et de points lumineux, tandis qu’un schéma de puissance industriel se concentrera davantage sur les moteurs, démarreurs et variations de vitesse. Pour approfondir la logique des circuits de prises, un détour par les conventions de schéma électrique de prise reste très utile.

Schémas électriques et types de représentations : unifilaire, multifilaire, implantation

Les symboles se lisent différemment selon le type de schéma. Un même appareil (par exemple un disjoncteur divisionnaire) ne sera pas dessiné de la même manière sur un schéma unifilaire de tableau domestique et sur un schéma multifilaire détaillé.

Schéma unifilaire : vision synthétique d’une installation

Un schéma unifilaire représente chaque circuit par une seule ligne, même s’il comporte plusieurs conducteurs (phase, neutre, terre, éventuellement conducteurs de commande). Les symboles y sont volontairement simplifiés pour faciliter la lecture globale :

• représentation compacte des disjoncteurs et interrupteurs différentiels
• indication des sections de conducteurs et des calibres
• repérage des circuits d’éclairage, de prises, de charges spécialisées
• symboles spécifiques pour les parafoudres et dispositifs de mesure

Ce type de plan reste très courant dans les dossiers de conformité pour le résidentiel et le petit tertiaire. Il constitue la base du schéma de tableau électrique remis au client et au bureau de contrôle.

Schéma multifilaire et schémas de câblage

Le schéma multifilaire (ou schéma de câblage) détaille chaque conducteur de chaque circuit. On y lit clairement :

• le nombre de fils par circuit (phases, neutres, conducteurs de commande)
• le cheminement précis entre bornes et bornes
• les repères de fils, de câbles et de borniers
• les contacts associés à chaque bobine de relais ou de contacteur

Les symboles y apparaissent dans une forme plus complète, avec parfois la représentation de chaque pôle pour les appareils multipolaires. Ce schéma s’adresse surtout aux câblages industriels, aux armoires complexes et aux installations où les automatismes occupent une place significative.

Schémas de principe, synoptiques et d’implantation

D’autres représentations complètent la panoplie :

• schéma de principe : met en avant la logique fonctionnelle (qui commande quoi, quelle énergie circule, comment l’installation réagit)
• synoptique : vision globale des flux d’énergie et des grandes fonctions (production, stockage, distribution, charges)
• plan d’implantation : position physique des équipements (tableaux, prises, luminaires, armoires, points de commande)

Les symboles utilisés sur un plan d’implantation peuvent différer légèrement des symboles de schéma de câblage, tout en restant cohérents. Ils s’accompagnent souvent de légendes et de repères pour faire le lien entre le dessin et la réalité du chantier.

Impact des énergies renouvelables et du stockage d’énergie sur les symboles

L’essor du photovoltaïque, des batteries stationnaires et des installations hybrides modifie profondément les schémas. Les normes ajoutent des symboles spécifiques, et la représentation des flux d’énergie devient plus riche : production locale, injection réseau, stockage, autoconsommation, secours.

Nouveaux symboles pour les énergies renouvelables

Les mises à jour 2024‑2026 de la base IEC 60617 intègrent des symboles dédiés aux :

• panneaux photovoltaïques (unitaires ou en champs)
• générateurs éoliens (axes horizontaux et verticaux)
• micro‑turbines et petites productions hydrauliques
• convertisseurs DC/AC et interfaces réseau

Les schémas doivent distinguer clairement :

• la partie DC de l’installation (chaînes photovoltaïques, strings, combinateurs)
• la partie AC en aval de l’onduleur (tableaux de répartition, charges, injection réseau)

Grâce à ces symboles, le technicien identifie rapidement les zones soumises à un risque DC permanent, même en absence de réseau, ce qui influence directement les procédures de consignation et de sécurité.

Représentation du stockage batterie et des convertisseurs bidirectionnels

Les installations avec stockage d’énergie utilisent des batteries stationnaires, souvent associées à des convertisseurs bidirectionnels (charge/décharge). Les changements 2024‑2026 imposent :

• obligation d’indication du stockage batterie sur les schémas unifilaires
• utilisation de symboles dédiés pour les bancs de batteries
• repérage précis des chaînes DC et de la polarité
• représentation explicite des convertisseurs bidirectionnels (chargeurs, onduleurs hybrides, convertisseurs DC/DC)
• symboles spécifiques pour les dispositifs de protection DC : fusibles, disjoncteurs, contacteurs

Dans une architecture avec stockage, le schéma ne se limite plus à représenter la puissance. Il illustre aussi la circulation de l’énergie dans les deux sens, entre réseau, production locale, batteries et charges prioritaires.

Les symboles doivent donc indiquer de manière explicite les points de coupure, les zonages DC et AC, les dispositifs de découplage et les EPI requis. Cette rigueur graphique contribue à limiter les interventions sous tension non maîtrisées.

Symboles des dispositifs connectés et IoT dans les schémas modernes

Les installations intègrent désormais des appareils connectés : compteurs communicants, passerelles IP, modules radio, capteurs intelligents, actionneurs adressables. Les schémas ne décrivent plus uniquement la puissance, mais aussi les réseaux de communication associés.

Symboles pour les passerelles, capteurs et actionneurs connectés

Les ajouts 2024‑2026 de la base IEC 60617 introduisent des symboles pour :

• passerelles de communication (IP, Modbus, KNX, Zigbee, etc.)
• capteurs multi‑mesures (courant, tension, puissance, qualité réseau)
• modules radio et antennes
• équipements domestiques ou tertiaires intelligents (prises connectées, relais pilotés, contrôleurs de charge)

Ces symboles s’accompagnent souvent d’annotations indiquant le protocole, l’adresse logique, la topologie réseau. Sur un schéma de GTB/GTI, la séparation graphique entre la partie puissance et la partie communication évite les confusions et clarifie la maintenance.

NF C 15‑100 (édition 2024) : incidence sur les schémas et les symboles

La nouvelle édition de la NF C 15‑100, applicable à partir de 2025, modifie l’organisation de la norme et renforce certains points liés à l’efficacité énergétique, aux énergies renouvelables et au stockage. Sans tout bouleverser, elle influe sur la façon de structurer les schémas.

Restructuration de la norme en 21 textes

La norme ne se présente plus comme un bloc unique. Elle se décline en 21 normes couvrant différents types de locaux (résidentiels, tertiaires, locaux spéciaux). Cette nouvelle structure facilite l’intégration des installations avec production et stockage, via les documents UTE et XP associés (UTE 15‑712‑1, UTE 15‑712‑2, XP C 15‑712‑3).

Sur les schémas, cette évolution se traduit par :

• une représentation plus claire des zones de production et de stockage
• des symboles normalisés pour les dispositifs de découplage réseau
• un renforcement des repères associés aux circuits de sécurité et aux circuits prioritaires

Efficacité énergétique et symboles de mesure

La section 8‑1 – Efficacité énergétique incite à intégrer dans les installations des dispositifs de mesure, de suivi et de pilotage. Les schémas électriques mettent donc davantage en avant :

• compteurs d’énergie par usage (éclairage, chauffage, process, prises)
• analyseurs de réseau (tension, courant, facteur de puissance, harmoniques)
• capteurs d’ambiance (température, hygrométrie, CO₂) interfacing avec les systèmes CVC
• modules de pilotage des charges (programmation horaire, délestage, gestion de pointe)

Chaque symbole de mesure ou de contrôle s’accompagne de repères clairs pour assurer un suivi cohérent dans le temps. Cette structuration graphique participe au déploiement progresif des bâtiments plus sobres en énergie, sans complexifier à outrance la lecture des plans.

Lire un symbole électrique : formes, repères, variantes

La signification d’un symbole ne tient pas seulement à son dessin de base. Elle dépend aussi de ses annotations, de sa position dans le schéma et des conventions retenues pour le projet. Quelques repères facilitent l’interprétation.

Formes géométriques et codification

La plupart des symboles combinent des formes simples :

• carrés / rectangles : boîtiers, modules, appareillages
• cercles : points lumineux, instruments de mesure, contacts
• triangles : diodes, direction de flux, sens d’action
• lignes brisées : résistances, relais, bobines stylisées

Les positions relatives (haut/bas, gauche/droite) et certains détails (traits inclinés, pointillés, hachures) ajoutent des informations : type de contact, nature de la mesure, type de liaison (puissance, signal, communication, blindée).

Repères alphanumériques et légendes

Les symboles s’accompagnent de repères alphanumériques :

• lettres indiquant la fonction (Q pour disjoncteurs ou sectionneurs, F pour fusibles, K pour relais, M pour moteurs, etc.)
• numéros séquentiels (Q1, Q2, F1, M1, M2…)
• indice de circuit ou de tableau (par exemple QF1‑TD1 pour le disjoncteur F1 dans le tableau TD1)

La légende, souvent placée en fin de dossier ou sur les premières pages, liste tous ces repères avec leur désignation détaillée. En croisant le symbole graphique et son repère, le technicien visualise immédiatement l’appareil réel à identifier sur site.

Code couleur des fils et représentation sur les schémas

Les couleurs des conducteurs ne figurent pas toujours directement sur les symboles. Elles apparaissent sous forme de légendes ou d’annotations. Cependant, le concepteur de schémas doit avoir une parfaite maîtrise du code couleur européen issu du CENELEC HD 308 S2.

Couleurs normalisées des conducteurs

Les principales conventions sont les suivantes :

• neutre : bleu clair
• terre : vert et jaune, sous forme de rayures sur toute la longueur du conducteur
• phases : généralement marron, noir, rouge, puis d’autres couleurs selon le nombre de phases et de conducteurs actifs

Sur le schéma, ces informations apparaissent :

• dans la légende (tableau indiquant « N : bleu », « PE : vert/jaune », etc.)
• au niveau des conducteurs (annotation près des lignes : L1, L2, L3, N, PE)
• dans les tableaux de répartition, en complément des symboles de protection

Compatibilité entre schéma et terrain

Une bonne correspondance entre le code couleur indiqué sur le schéma et la réalité du câblage simplifie grandement la maintenance. Sur des installations anciennes, il arrive encore de rencontrer des couleurs non conformes à l’harmonisation européenne. Dans ce cas, le schéma doit le signaler clairement pour éviter toute confusion entre neutre, phase et conducteurs de commande.

Symboles, sécurité et conformité : rôle lors des contrôles

Lors d’une réception d’installation ou d’un contrôle périodique, les organismes vérifient la cohérence entre le schéma et le terrain. Les symboles constituent une partie intégrante de ce contrôle, car ils reflètent l’organisation réelle des protections et des circuits.

Vérification des dispositifs de protection

Les contrôleurs s’appuient sur le schéma pour localiser :

• le disjoncteur général et les protections amont
• les interrupteurs différentiels et leurs circuits aval
• les parafoudres (AC, DC, combinés)
• les protections des circuits sensibles (locaux humides, extérieurs, circuits informatiques, dispositifs médicaux)

Un symbole mal utilisé ou ambigu peut laisser croire à la présence d’une protection inexistante, ou inversement. D’où la nécessité d’aligner systématiquement les schémas sur les exigences de la NF C 15‑100 édition 2024 et des textes associés.

Repérage des circuits spéciaux, secours et sécurité

Les circuits d’éclairage de sécurité, de désenfumage, de détection incendie ou d’alimentation de systèmes de sécurité doivent se distinguer clairement sur le schéma. Ils utilisent souvent des symboles spécifiques et des repères dédiés, associant éventuellement une codification couleur dans les légendes.

Cette distinction facilite les interventions en cas d’incident, ainsi que les contrôles réglementaires périodiques. Elle contribue à limiter les erreurs de raccordement qui pourraient neutraliser un dispositif de sécurité sans que cela soit immédiatement visible sur le terrain.

Bonnes pratiques pour utiliser et interpréter les symboles sur un projet

Au‑delà de la connaissance des normes, quelques habitudes de travail renforcent la qualité des schémas et la pertinence de l’utilisation des symboles.

Standardiser les conventions graphiques dans chaque projet

Un projet doit s’appuyer sur un référentiel graphique interne clairement défini :

• liste des symboles retenus, avec leur signification précise
• conventions de repérage (préfixes, numérotation, regroupements)
• règles de représentation des circuits (unifilaire, multifilaire, synoptique)
• formalisme des légendes et tableaux récapitulatifs

Ce référentiel évite les variations de symboles entre différents plans d’un même dossier. Il renforce la lisibilité globale et simplifie le travail des intervenants extérieurs (bureaux de contrôle, exploitants, mainteneurs).

Garder les schémas à jour sur la durée de vie de l’installation

Les installations électriques évoluent : ajouts de circuits, remplacement d’appareils, intégration d’énergies renouvelables ou de solutions de stockage, mise à niveau des protections. Les schémas doivent suivre ces évolutions.

Mettre à jour les symboles utilisés, les repères et les légendes après chaque modification structurante évite les divergences entre document et réalité. Cette discipline de mise à jour améliore directement la sécurité et l’efficacité des interventions futures.
