Installer un tableau électrique soi-même attire de plus en plus de bricoleurs avertis. Les économies réalisables semblent concrètes, et la perspective de moderniser entièrement son installation séduit de nombreux propriétaires.
Derrière cette envie se cache pourtant un ensemble de règles strictes, de calculs précis et de contrôles obligatoires. Une fois les bonnes méthodes assimilées, chaque étape s’enchaîne avec logique et le projet prend une tout autre dimension.

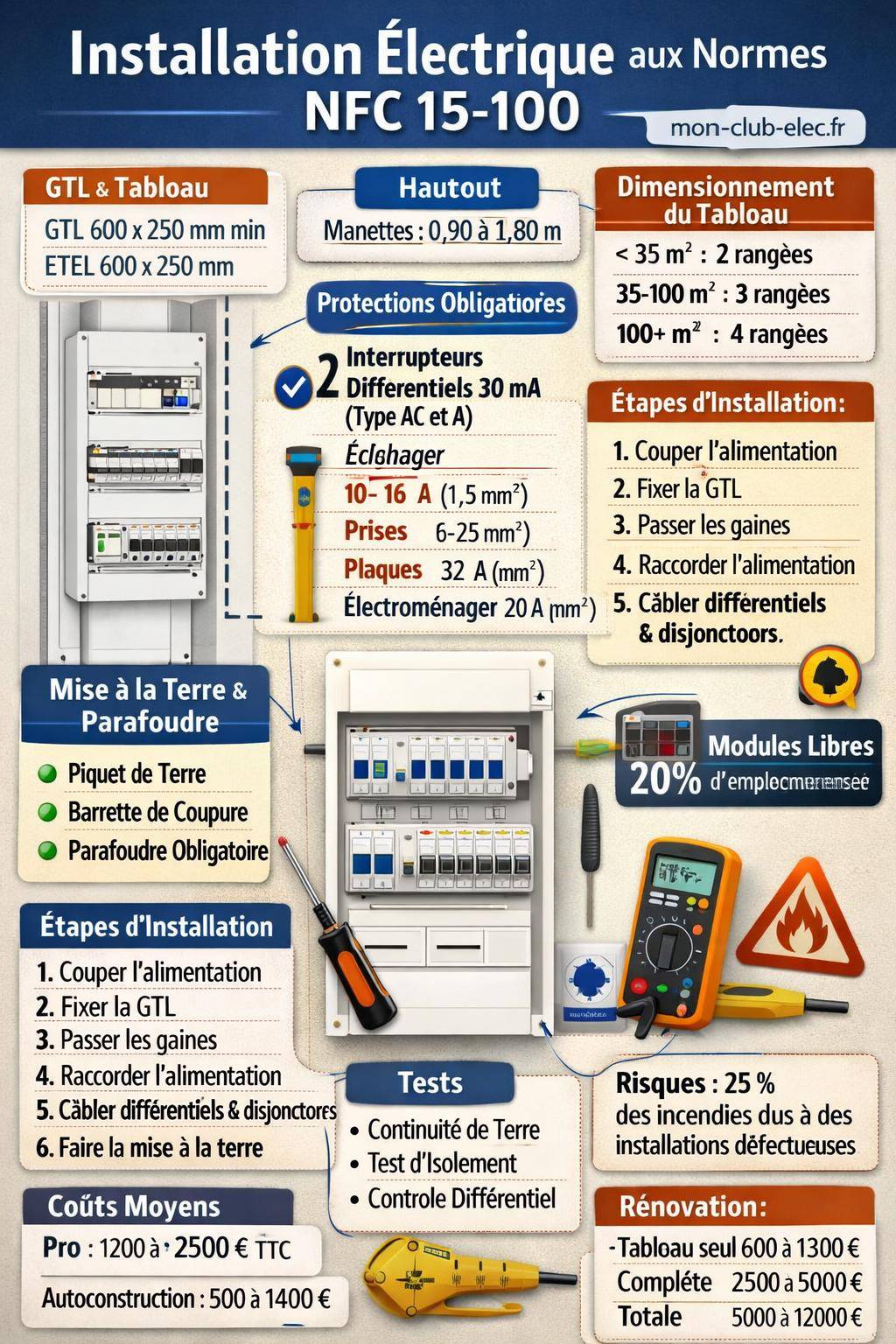

| Étapes clés | Ce qu’il faut retenir |
|---|---|
| Préparer l’emplacement 🔧 | Choisir un mur accessible et respecter les normes de hauteur pour une installation sécurisée. |
| Installer le coffret électrique | Fixer le tableau et prévoir assez de modules pour les circuits actuels et futurs. |
| Raccorder les disjoncteurs ⚡ | Distribuer les circuits en respectant la puissance et le type de protection adapté. |
| Organiser les fils | Trier phase, neutre et terre pour garder un tableau clair et facile à maintenir. |
| Vérifier et mettre sous tension ✅ | Tester chaque circuit avant activation pour garantir une installation sans risque. |
Estimateur de Tableau Electrique – Norme NF C 15-100
| Circuit | Quantite | Disjoncteur | Section fil |
|---|
Norme NFC 15‑100 : ce que vous devez absolument respecter avant d’installer un tableau électrique
Poser un tableau électrique ne se résume pas à visser quelques disjoncteurs. L’ensemble de l’installation doit respecter la norme NFC 15‑100, qui encadre la sécurité des logements en France. Cette norme définit la structure de la GTL (Gaine Technique Logement), les protections obligatoires, les sections de câbles, mais aussi les hauteurs de pose et le nombre de circuits.
La norme NFC 15‑100 s’applique à chaque fois que vous réalisez une construction neuve, une extension, une rénovation complète ou toute installation hors tension. Elle n’est pas rétroactive pour les anciens logements, mais les installations réalisées avant 2011 sont soumises à un diagnostic électrique obligatoire à partir de 2026. En pratique, toute création ou refonte de tableau se fait désormais dans ce cadre réglementaire.
« Près de 25 % des incendies domestiques en France proviennent d’une installation électrique défectueuse. Une mise en conformité du tableau réduit fortement ce risque. »
En parallèle, certaines régions imposent un parafoudre obligatoire pour protéger votre installation contre les surtensions d’origine atmosphérique. La mise à la terre reste non négociable, avec une liaison efficace entre le tableau, le conducteur principal de protection et le piquet ou conducteur de terre.
Préparer son projet : étude du logement, puissance et emplacement de la GTL
Avant de toucher au moindre fil, le projet commence par une phase d’analyse. Le tableau électrique reste le cœur de votre réseau domestique. Son dimensionnement, son emplacement et sa structure conditionnent toute l’installation.
La GTL doit regrouper tableau électrique, coffrets de communication et, le cas échéant, équipements de gestion d’énergie. Elle occupe une zone du sol au plafond, réservée à la technique. Les dimensions minimales de la GTL sont les suivantes :
- Largeur minimale GTL : 600 mm
- Profondeur minimale : 250 mm
À proximité, l’ETEL (Espace Technique Électrique du Logement) au sol doit respecter au moins 60 cm x 25 cm. En pratique, on vise souvent une largeur d’ETEL égale à la largeur de GTL + 10 cm pour travailler confortablement.
Choisir la surface et le nombre de rangées du tableau
Le nombre de rangées et de modules dépend directement de la surface du logement. Une architecture cohérente simplifie les extensions futures et limite les bricolages.
| Surface du logement | Configuration conseillée | Nombre de modules | Budget indicatif tableau |
|---|---|---|---|
| ≤ 35 m² (studio, T1, petit T2) | Tableau 2 rangées | 13 à 26 modules | 250 à 750 € |
| 35 à 100 m² (T2 à T4) | Tableau 3 rangées | 39 à 52 modules | 350 à 900 € |
| Maison 100 m² | Recommandation : 4 rangées de 13 modules | 52 modules et plus | à ajuster selon l’équipement |
La norme impose également de laisser des modules libres pour les ajouts ultérieurs :
- Logement individuel : prévoir au moins 20 % de modules libres
- Logement collectif : au minimum 6 modules libres
Hauteur et positionnement des organes de commande
Les manettes des disjoncteurs doivent rester accessibles pour tous les occupants. La NFC 15‑100 fixe une plage claire :
- Hauteur des manettes : entre 0,90 m et 1,80 m par rapport au sol fini
Le disjoncteur de branchement Enedis, le tableau principal et éventuellement un tableau de communication se concentrent dans la GTL. Cette organisation facilite la lecture globale et la maintenance.
Protections obligatoires d’un tableau électrique conforme
Un tableau conforme à la NFC 15‑100 se structure autour de plusieurs types de protections. Chacune joue un rôle précis : protection des personnes, protection des biens, sélectivité, répartition des circuits.
Interrupteurs différentiels 30 mA : cœur de la protection des personnes
Les interrupteurs différentiels 30 mA détectent les défauts d’isolement et coupent l’alimentation en cas de fuite de courant vers la terre. Ils limitent ainsi le risque d’électrisation ou d’électrocution.
La norme impose au moins 2 interrupteurs différentiels dans un logement, avec une sensibilité de 30 mA. On associe plusieurs circuits à chaque différentiel, en veillant à répartir les usages pour éviter les déclenchements intempestifs.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filLes types principaux sont :
- Type AC : circuits classiques (prises, éclairage, radiateurs simples, etc.)
- Type A : circuits spécifiques produisant des courants à composante continue (plaques de cuisson, lave-linge, borne de recharge, certains appareils électroniques)
Disjoncteurs divisionnaires : protection des circuits
Chaque circuit sortant du tableau passe par un disjoncteur divisionnaire. Ce dernier protège les conducteurs contre les surcharges et courts-circuits. L’intensité du disjoncteur se choisit en fonction de la section du câble et de l’usage.
La NFC 15‑100 définit les calibres typiques :
- Éclairage : disjoncteur 10 A ou 16 A, section 1,5 mm² (selon la configuration)
- Prises de courant : disjoncteur 16 A ou 20 A, section 2,5 mm²
- Gros électroménager dédié : 20 A, section 2,5 mm²
- Chauffage électrique : 16 à 20 A, section 1,5 ou 2,5 mm² selon puissance
Les circuits spécifiques fournis dans vos données techniques méritent un focus particulier :
- Plaques de cuisson : disjoncteur 32 A, câble 6 mm², circuit dédié
- Four électrique : disjoncteur 20 A, 2,5 mm², circuit dédié
- Lave-vaisselle : disjoncteur 20 A, 2,5 mm², circuit dédié
- Lave-linge : circuit dédié obligatoire (généralement 20 A, 2,5 mm²)
Parafoudre, mise à la terre et liaisons équipotentielles
Dans certaines zones géographiques, le parafoudre devient obligatoire. Il se place en tête de tableau, en aval du disjoncteur de branchement, et protège l’ensemble des circuits contre les surtensions transitoires. Même hors obligation réglementaire, son installation réduit le risque de dégâts sur les appareils sensibles.
La mise à la terre constitue un autre pilier. Elle repose sur :
- Un piquet de terre ou un conducteur enfoui
- Un conducteur principal de protection reliant ce piquet à la barrette de coupure
- Une barrette de coupure accessible, permettant le contrôle périodique de la résistance de terre
- Des conducteurs de protection (PE) ramenés à chaque circuit et connectés au bornier de terre du tableau
Matériel nécessaire pour installer son tableau électrique soi-même
Un projet cohérent commence par une liste de matériel claire. Entre le tableau pré-câblé, les différentiels, les disjoncteurs et les accessoires, l’investissement couvre à la fois l’achat des équipements et la main-d’œuvre éventuelle.
Tableau nu, tableau précâblé ou tableau complet
Vous disposez de plusieurs options pour le coffret :
- Tableau nu : coffret vide, rails DIN, peignes, borniers à ajouter. Flexibilité maximale, mais câblage intégral à votre charge.
- Tableau précâblé : rails et liaisons internes déjà installés, parfois avec interrupteurs différentiels et disjoncteurs de base. Budget moyen : 130 à 400 €.
- Tableau complet prêt à poser : ensemble préconfiguré, avec protections dimensionnées pour une typologie de logement. Coût global en général entre 300 et 1000 € selon la gamme.
En moyenne, un tableau électrique se situe autour de 560 €, avec une fourchette de 200 à 1400 € selon la marque (Legrand, Schneider, Hager) et la richesse de l’équipement.
Accessoires et appareillages complémentaires
Au-delà des disjoncteurs et différentiels, certains modules améliorent l’usage et la gestion de l’énergie :
- Contacteur jour/nuit pour le chauffe-eau : environ 30 à 130 €
- Délesteur pour limiter la puissance appelée : environ 250 à 350 €
- Relais, minuteries, modules de pilotage chauffage, etc.
Les fournitures annexes (goulottes, gaines, boîtes, borniers supplémentaires, étiquettes, dominos, serre-câbles) représentent en général 200 à 500 € sur une rénovation complète.
Outillage indispensable
Pour travailler proprement et en sécurité, prévoyez :
- Tournevis isolés (plats et cruciformes)
- Pinces coupantes, pince à dénuder, pince à sertir
- Multimètre ou VAT (Vérificateur d’Absence de Tension)
- Niveau à bulle, mètre, crayon
- Perceuse/visseuse et chevilles adaptées au support
Étapes de préparation avant le câblage du tableau
Une préparation minutieuse facilite ensuite le câblage et le raccordement. Cette phase se réalise hors tension, mais elle conditionne la lisibilité du tableau et la facilité de maintenance.
Couper l’alimentation et sécuriser la zone de travail
Avant toute intervention, ouvrez le disjoncteur de branchement et verrouillez-le si possible. Vérifiez l’absence de tension sur les conducteurs avec un appareil adapté. Indiquez clairement les travaux en cours pour éviter toute remise sous tension intempestive.
Une bonne pratique consiste à délimiter la zone de travail dans l’ETEL, dégager les objets, éclairer correctement et prévoir un plan de câblage visible à proximité.
Fixer la GTL et le coffret
Présentez le coffret à blanc contre le mur, repérez les points de fixation, contrôlez la verticalité au niveau à bulle. Respectez la hauteur pour que les manettes se situent bien entre 0,90 m et 1,80 m.
Fixez ensuite :
- La structure de GTL (goulottes verticales, platines, etc.)
- Le coffret principal (et éventuels coffrets secondaires)
- Les goulottes horizontales si vous organisez les câbles venant des différentes pièces
Organiser les gaines et repérer les circuits
Chaque circuit doit remonter dans la GTL par une gaine identifiée. Une organisation claire dès le départ simplifie l’installation, mais aussi les interventions futures.
Pour chaque circuit, notez :
- La destination (cuisine, chambre 1, salle de bains, garage, etc.)
- Le type (éclairage, prises, gros électroménager, chauffage, VMC)
- La section des conducteurs
- Le différentiel prévu (type A ou AC)
Conception du schéma de tableau : répartition des circuits et des différentiels
Avant de raccorder le moindre conducteur, travaillez le schéma unifilaire et le schéma de position. Cette étape structure véritablement votre tableau et conditionne la facilité d’usage au quotidien.
Répartir les circuits sous les interrupteurs différentiels
La répartition doit limiter les risques de coupure globale en cas de défaut sur un seul appareil. Il reste judicieux de ne pas placer tous les circuits d’une même pièce sous le même différentiel.
Quelques repères :
- Répartir les circuits prises sur au moins deux différentiels
- Isoler les circuits sensibles (congélateur, informatique) sur des lignes peu chargées
- Mettre les gros consommateurs (plaques, four, chauffe-eau, lave-linge) sous différents différentiels lorsque c’est possible
- Regrouper sous type A les circuits qui le nécessitent : plaques, lave-linge, borne de recharge, certains appareils électroniques spécifiques
Intégrer les circuits spécifiques imposés par la norme
Certains circuits se révèlent incontournables dans un logement moderne :
- VMC : circuit dédié, disjoncteur adapté
- Chauffe-eau : circuit dédié, souvent associé à un contacteur jour/nuit
- Cuisine : plusieurs circuits prises, plus circuits dédiés pour plaques, four, lave-vaisselle, réfrigérateur selon configuration
- Lave-linge : circuit dédié obligatoire
Profitez du schéma pour prévoir l’éventuelle gestion de charge (délesteur) si votre abonnement reste limité et que le logement consomme beaucoup (chauffage électrique, véhicule électrique, etc.).

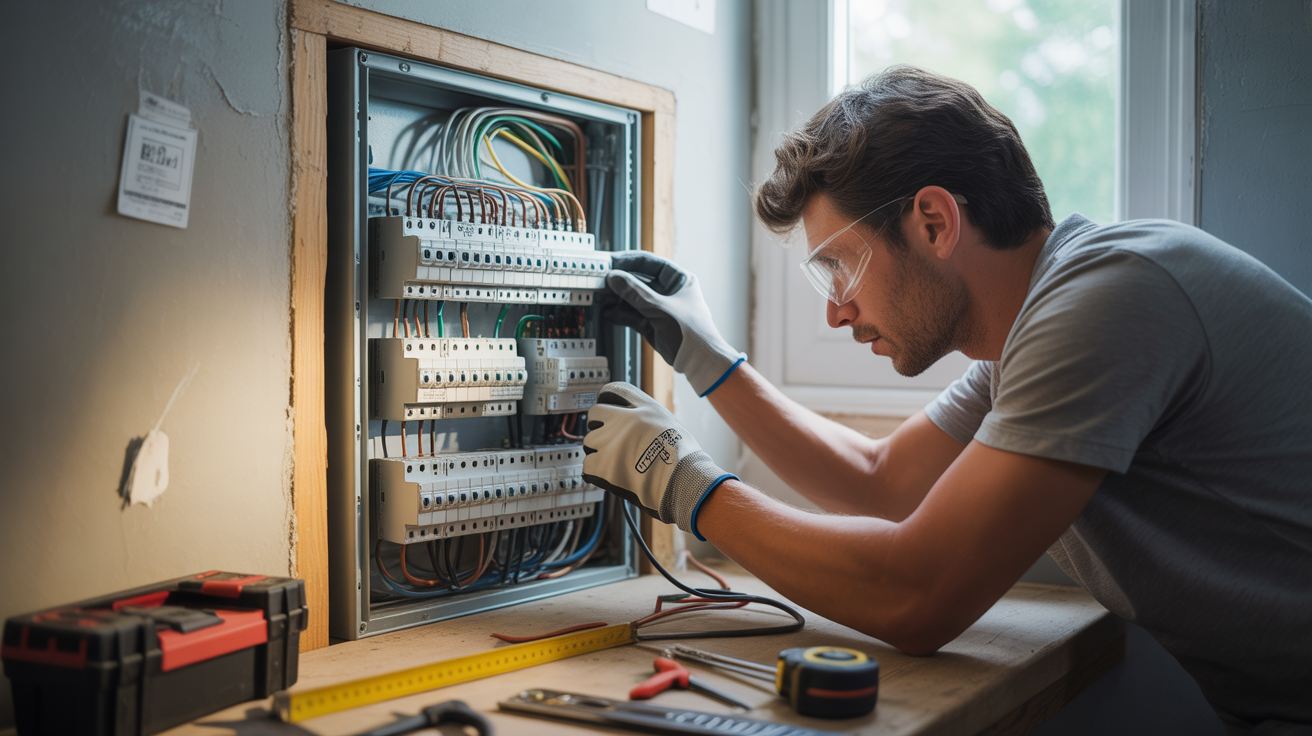

Étapes complètes de câblage d’un tableau électrique
Une fois la conception validée, le câblage du tableau suit une logique précise : alimentation générale, protections différentielles, circuits divisionnaires, liaisons de terre, puis contrôles.
1. Raccordement de l’arrivée principale
L’arrivée principale provient du disjoncteur de branchement Enedis. Selon la configuration, vous disposez d’un câble de section importante (généralement 16 à 25 mm² en monophasé). Cette liaison se fait :
- En amont des interrupteurs différentiels, via un répartiteur ou peigne spécifique
- Avec des bornes serrées au couple recommandé par le fabricant
Respectez scrupuleusement la polarité : phase (souvent en rouge ou marron), neutre (bleu), et n’intégrez jamais le conducteur de terre dans ces bornes. Le PE trouve sa place sur un bornier dédié.
2. Pose et câblage des interrupteurs différentiels
Clipsez les interrupteurs différentiels sur le rail DIN de la rangée supérieure (ou des deux premières rangées si le tableau comporte de nombreux circuits). Alimentez-les depuis la borne d’arrivée générale ou via des borniers répartiteurs.
Ensuite, mettez en place des peignes horizontaux pour distribuer phase et neutre aux disjoncteurs divisionnaires de chaque rangée. Utilisez les peignes prévus par le fabricant du tableau pour garantir la compatibilité et la sécurité.
3. Câblage des disjoncteurs divisionnaires
Pour chaque disjoncteur :
- Raccorder les bornes amont au peigne (phase et neutre)
- Raccorder les bornes aval au circuit correspondant : phase sur le fil de couleur vive (rouge, marron, noir), neutre sur le bleu
- Relier le conducteur de protection (vert/jaune) au bornier de terre
Respectez les sections de conducteurs prévues pour chaque type de circuit. L’étiquetage immédiat de chaque disjoncteur évite les erreurs : mention claire de la pièce et de l’usage.
4. Gestion des liaisons de terre
Rassemblez l’ensemble des conducteurs vert/jaune sur un ou plusieurs borniers de terre, reliés entre eux et connectés au conducteur principal de protection venant de la barrette de coupure.
Le bornier de terre doit rester accessible visuellement et mécaniquement pour pouvoir serrer, desserrer et contrôler les connexions en cas de besoin.
5. Intégration des modules complémentaires
Placez les modules de gestion (contacteur jour/nuit, délesteur, programmateurs, télérupteurs) selon le schéma prévu. Câblez en suivant précisément les notices des fabricants, en particulier pour les circuits de commande à faible section.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéDans cette phase, conservez une organisation claire : circuits de puissance d’un côté, circuits de commande de l’autre, gaines rangées, conducteurs serrés mais sans tension mécanique excessive.
Raccordement des circuits au tableau : méthodologie et bonnes pratiques
Le raccordement final des circuits venant des pièces du logement doit respecter une logique simple : un circuit, un disjoncteur, une section, un usage. Aucune dérivation sauvage ne se justifie dans le tableau.
Identifier et raccorder chaque circuit
Amenez chaque gaine jusqu’à la GTL, coupez l’excédent, puis préparez les conducteurs : dénudage propre, longueur adaptée, boucles limitées. Pour chaque circuit :
- Associer la phase à la borne aval du disjoncteur
- Associer le neutre à la borne aval du disjoncteur ou au bornier neutre selon la configuration retenue
- Raccorder la terre au bornier vert/jaune
Marquez les conducteurs ou les gaines avec une étiquette indiquant le nom du circuit. Cette habitude simplifie aussi les évolutions futures, par exemple lors d’un changement de disjoncteur.
Cas particulier d’un ajout de tableau secondaire
Dans certains logements étendus ou sur plusieurs niveaux, un tableau divisionnaire améliore la distribution (garage, atelier, étage). Dans ce cas, le tableau principal alimente le secondaire via un disjoncteur dédié et une liaison de section adaptée.
Le raccordement d’un tableau secondaire doit rester cohérent avec la NFC 15‑100 : protection adéquate en tête de ligne, section conforme à la longueur et à l’intensité, mise à la terre fiable et répartition logique des circuits en aval.
Contrôles, tests et mise sous tension en sécurité
Une fois le câblage terminé, une série de vérifications précède la remise sous tension. Cette phase valide à la fois la conformité et la qualité des connexions.
Vérifications visuelles et mécaniques
Inspectez l’ensemble du tableau :
- Serrage des bornes (respect des couples, pas de conducteur écrasé ou à moitié inséré)
- Absence de fils dénudés visibles hors des bornes
- Organisation correcte des conducteurs (pas de gaine écrasée, pas de torsion excessive)
- Correspondance entre l’étiquetage des disjoncteurs et le schéma
Tests électriques de base
Avant de remettre sous tension générale :
- Contrôler la continuité des conducteurs de terre
- Vérifier l’isolement des conducteurs phase/neutre/terre lorsque vous disposez de l’appareil adapté
- Tester les déclenchements des interrupteurs différentiels à l’aide du bouton « test » prévu à cet effet
Ensuite, remettez progressivement sous tension :
- Fermer le disjoncteur de branchement
- Positionner les interrupteurs différentiels sur « marche »
- Réarmer les disjoncteurs divisionnaires un par un, en contrôlant chaque circuit (éclairage, prises, appareils)
« Un tableau électrique bien câblé se reconnaît autant à sa clarté visuelle qu’à la stabilité de son fonctionnement dans le temps. »
Coût réel d’une installation de tableau électrique réalisée soi-même
Installer son tableau électrique soi-même modifie l’équilibre entre budget matériel et budget main-d’œuvre. Les chiffres disponibles offrent une vision précise du marché.
Prix des matériels et du tableau
Pour un logement standard, les coûts d’achat se répartissent ainsi :
- Tableau complet : 300 à 1000 €
- Tableau précâblé : 130 à 400 €
- Fournitures aux normes : 200 à 500 €
- Modules spécifiques (contacteur, délesteur, gestion) : 30 à 350 € chaque
Les marques réputées affichent des fourchettes plutôt stables :
- Legrand : 800 à 1500 € pour un ensemble complet de gamme courante
- Schneider : 750 à 1400 €
- Hager : 700 à 1300 €
Comparatif des coûts avec intervention d’un électricien
Même si vous envisagez de tout faire vous-même, connaître le marché professionnel donne un repère utile. Les prestations observées :
- Remplacement complet du tableau : 450 à 1400 € (hors cas complexes)
- Installation neuve de tableau : 400 à 1350 €
- Mise en sécurité : 200 à 550 €
- Mise aux normes NFC 15‑100 : 300 à 750 € (interventions ciblées)
Côté main-d’œuvre pure :
- Remplacement complet : 100 à 300 €
- Installation neuve : 50 à 250 €
- Mise en sécurité : 50 à 150 €
- Tarifs horaires : 40 à 65 € HT en province, 55 à 85 € HT en Île‑de‑France
| Type de logement | Coût global avec électricien | Part matériel (approx.) | Part main-d’œuvre (approx.) |
|---|---|---|---|
| Petit logement | 1200 à 1500 € TTC | 500 à 800 € | 700 à 900 € |
| Logement moyen | 1500 à 2500 € TTC | 700 à 1200 € | 800 à 1300 € |
| Logements 35 à 100 m² | à partir de 1580 € TTC | variable | variable |
Mise aux normes, rénovation et limites d’une installation en autoconstruction
Dans de nombreux cas, l’installation d’un nouveau tableau s’inscrit dans une mise aux normes globale du logement. L’opération dépasse alors le simple remplacement de coffret.
Mise aux normes partielle ou complète
Les fourchettes typiques observées sont :
- Mise aux normes du tableau seul : 600 à 1300 €
- Mise aux normes partielle : 1000 à 2500 €
- Mise aux normes complète selon NFC 15‑100 : 2500 à 5000 €
- Rénovation électrique totale du logement : 5000 à 12000 €
Rapportés au mètre carré :
- Rénovation partielle sans chauffage : 90 à 120 €/m²
- Rénovation totale sans chauffage : 130 à 160 €/m²
- Rénovation complète avec chauffage : 160 à 220 €/m²
- Appartement remis aux normes : 80 à 120 €/m²
- Maison remise aux normes : 70 à 100 €/m²
Consuel, diagnostic et obligations réglementaires
Pour une construction neuve ou une rénovation lourde, le passage du Consuel reste obligatoire. Cet organisme vérifie la conformité de l’installation avant la mise en service définitive par le distributeur d’électricité.
Par ailleurs, pour les installations d’avant 2011, le diagnostic électrique devient systématique lors de la vente du logement. Un tableau récent et correctement installé rassure l’acquéreur et pèse sur la négociation.
« Un Consuel favorable fonctionne comme un certificat de conformité. Il confirme la cohérence de votre travail avec la norme NFC 15‑100. »
Limites d’une installation totalement en autoconstruction
Installer soi-même son tableau reste envisageable pour un bricoleur expérimenté, méthodique et rigoureux. Cependant, certaines limites apparaissent :
- Accès restreint à certains outils de mesure professionnels (mégohmmètre, contrôleur d’isolement)
- Responsabilité légale et assurantielle en cas de sinistre électrique
- Éventuelles réserves du Consuel si la réalisation ne respecte pas précisément la norme
- Temps de réalisation souvent plus long qu’une intervention professionnelle
Aller plus loin : câblage, raccordement et optimisation de votre tableau
Une fois le tableau posé et fonctionnel, plusieurs optimisations restent envisageables pour améliorer l’ergonomie, la maintenance et l’évolutivité de l’installation.
Travailler le câblage interne pour plus de lisibilité
Un câblage soigné ne relève pas que de l’esthétique. Il facilite les ajouts futurs, limite les erreurs de manipulation et réduit le risque de conducteurs arrachés lors d’une intervention.
Pour affiner encore votre installation, vous pouvez approfondir les bonnes pratiques de câblage de tableau électrique : organisation des peignes, repérage avancé, regroupement par fonctions, gestion de la réserve de modules.
Préparer les évolutions futures du logement
Au fil des années, un logement évolue : ajout d’un atelier, création d’une pièce, pose d’un portail motorisé, installation d’une borne de recharge. Un tableau bien pensé simplifie ces évolutions.
En prévoyant des modules libres suffisants, des arrivées de gaines en attente et une répartition cohérente des différentiels, vous limitez les modifications lourdes. Un guide complet sur le tableau électrique vous aide à structurer ces choix sur le long terme.
Exemple de facture de remplacement de tableau par un professionnel
Pour situer votre projet par rapport à une prestation professionnelle, un exemple de facture type montre la répartition des postes :
- Retrait ancien tableau : 150 €
- Fourniture et pose d’un tableau 18 modules : 400 €
- Raccordement de l’installation existante : 200 €
- Tests et contrôles : 100 €
- Main-d’œuvre globale : 800 €
- Total HT : 1650 €
- TVA : 165 €
- Total TTC : 1815 €
Ces montants se rapprochent des fourchettes observées pour un remplacement de tableau par un électricien : 800 à 2000 € TTC, voire 750 à 1100 € dans certains cas standardisés.
