Le branchement d’un va-et-vient avec deux interrupteurs reste un grand classique en électricité domestique. Pourtant, au moment de tirer les fils et de raccorder les bornes, les doutes surgissent souvent : où connecter la phase, comment câbler les navettes, que faire du neutre et de la terre dans le boîtier ?
En suivant un schéma clair, quelques règles de sécurité et une méthode précise, le montage prend une forme logique. Le va-et-vient devient alors un circuit simple à comprendre, à dépanner et à adapter à d’autres configurations d’éclairage.
| Élément clé | Résumé |
| Principe du va-et-vient | Permet d’allumer et éteindre un même éclairage depuis deux interrupteurs distincts. |
| Câblage essentiel | Comprend deux navettes entre les interrupteurs + un fil de phase entrant et un retour lampe sortant. |
| Rôle des interrupteurs | Chaque interrupteur bascule l’orientation du courant pour commander la lampe depuis deux endroits. |
| Utilisations courantes | Escaliers, couloirs, chambres… idéal pour plus de confort et de praticité 🔌💡 |
Erreurs les plus frequentes lors d un branchement va-et-vient
Principe du branchement va-et-vient à deux interrupteurs
Un circuit va-et-vient permet de commander un même point lumineux depuis deux emplacements distincts. Ce montage sert par exemple dans un couloir, un escalier ou une grande pièce traversante où l’on souhaite allumer et éteindre la lumière à chaque entrée.
Le fonctionnement repose sur deux interrupteurs va-et-vient et un jeu de deux navettes qui créent une liaison entre eux. L’un des interrupteurs reçoit la phase en arrivée, l’autre envoie la phase vers la lampe. Le neutre et la terre restent quant à eux liés directement au luminaire.
Le rôle du va-et-vient consiste à ouvrir ou fermer, suivant la position des deux interrupteurs, le chemin de la phase vers la lampe. À chaque bascule, l’un des chemins se ferme et l’autre s’ouvre. La simplicité de ce principe facilite ensuite l’ajout d’autres dispositifs comme un télérupteur ou un variateur dans des configurations plus complètes, à rapprocher, le cas échéant, d’un montage de branchement de télérupteur.

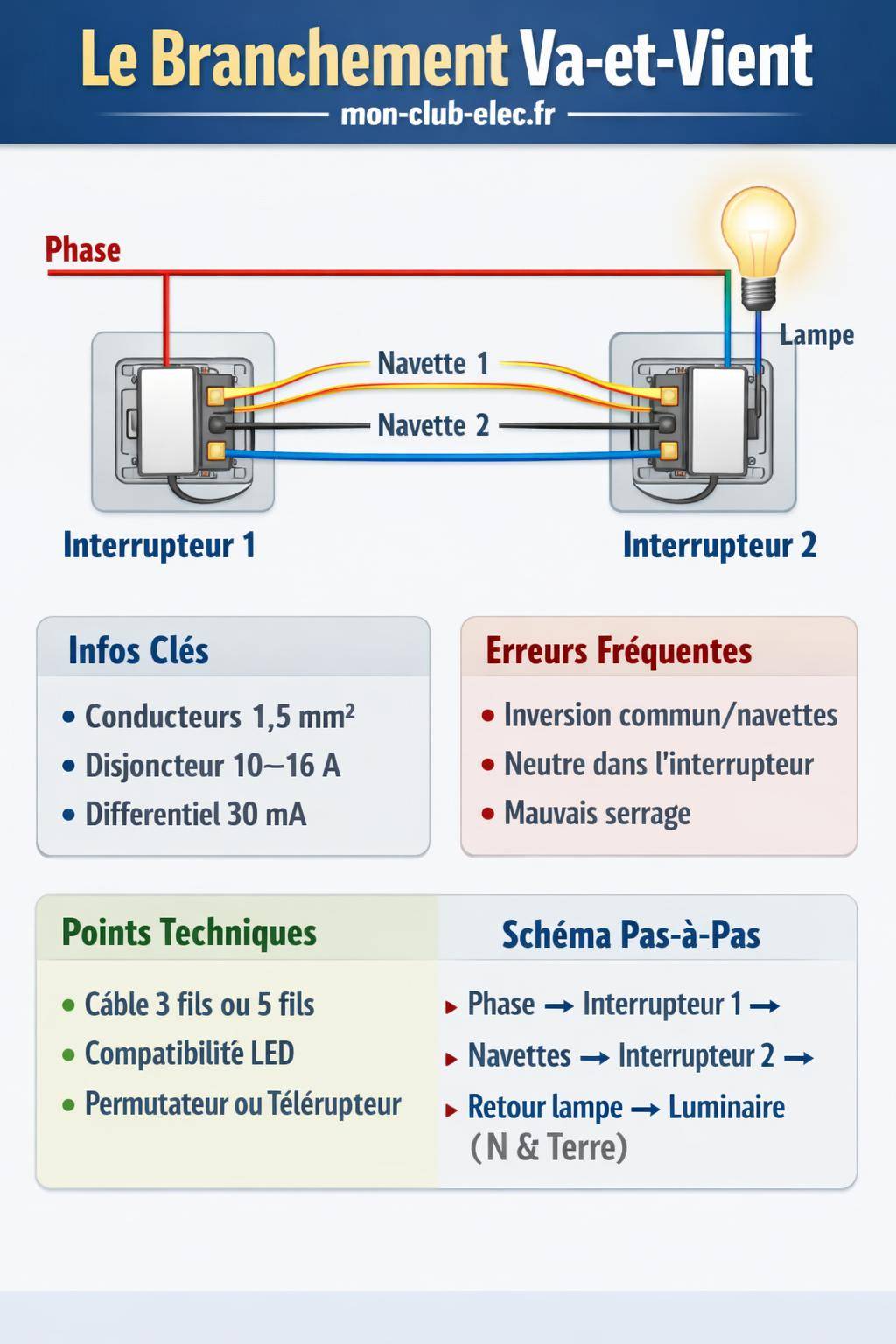

Schéma détaillé du va-et-vient à deux interrupteurs
Le schéma d’un va-et-vient à deux interrupteurs repose sur quelques règles immuables. Les fabricants les reprennent dans leurs notices, mais un rappel étape par étape permet une meilleure assimilation. Le dessin classique montre :
- le tableau électrique avec le disjoncteur dédié au circuit d’éclairage ;
- l’arrivée de phase et de neutre vers la boîte de dérivation ou le premier boîtier d’interrupteur ;
- les deux interrupteurs va-et-vient reliés entre eux par deux navettes ;
- la sortie phase vers la lampe depuis le second interrupteur ;
- le neutre et la terre arrivant directement au luminaire.
On représente souvent ce montage sous forme de traits continus pour les conducteurs actifs (phase, navettes) et de traits distincts pour le neutre et la terre. Cette représentation aide à suivre le cheminement de la phase, du tableau jusqu’à la lampe, en passant par les deux interrupteurs.
« Le conducteur de phase doit être repéré et interrompu par l’interrupteur, afin que, lampe éteinte, les parties actives de la lampe ne soient pas sous tension. » — Principe général issu des bonnes pratiques d’installation en habitat.
Dans un schéma moderne, on retrouve généralement l’utilisation de câble type 3G1,5 mm² ou 5G1,5 mm² suivant la configuration et la présence d’une terre à proximité des boîtiers.
Rôle des différents conducteurs dans le schéma
Chaque conducteur joue une fonction précise dans le schéma de branchement va-et-vient :
- Phase (L) : alimente le circuit. Elle arrive sur le commun du premier interrupteur.
- Navettes : deux fils reliant les deux interrupteurs entre eux. Ils transportent la phase suivant la position des leviers.
- Retour lampe : phase sortant du commun du second interrupteur vers la lampe.
- Neutre (N) : circule directement du tableau à la lampe, sans passer par les interrupteurs.
- Terre (PE) : relie les masses métalliques, notamment le luminaire et parfois les boîtes ou gaines si nécessaire.
La bonne compréhension de ces rôles évite les erreurs courantes, notamment le passage du neutre dans les interrupteurs ou l’inversion du commun et des navettes, cause fréquente de dysfonctionnements.
Normes, sécurité et section de câble pour un va-et-vient
Un branchement va-et-vient respecte les règles de sécurité électrique en vigueur dans le résidentiel. Ces recommandations encadrent la section des conducteurs, la protection des circuits, le nombre de points lumineux par disjoncteur et la continuité de la terre.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filLes normes imposent notamment l’utilisation de conducteurs de section 1,5 mm² minimum pour les circuits d’éclairage, protégés par un disjoncteur 10 A ou 16 A suivant la configuration du tableau et les préconisations du fabricant.
« Les circuits d’éclairage doivent être réalisés en conducteurs de section minimale 1,5 mm² et protégés par un dispositif de protection ne dépassant pas 16 A. » — Recommandation issue des règles d’installation en habitat.
Le respect de la section garantit un échauffement limité des conducteurs et une durée de vie correcte des appareillages. La présence d’un dispositif différentiel 30 mA en amont des circuits renforce la protection des personnes en cas de défaut d’isolement.
Tableau récapitulatif des conducteurs du va-et-vient
| Conducteur | Fonction | Couleur courante | Section habituelle |
|---|---|---|---|
| Phase (L) | Alimentation du circuit | Rouge / Marron / Noir | 1,5 mm² |
| Navette 1 | Liaison interrupteur A vers B | Orange / Violet (selon habitude) | 1,5 mm² |
| Navette 2 | Liaison interrupteur A vers B | Blanc / Gris (selon habitude) | 1,5 mm² |
| Retour lampe | Phase vers la lampe | Autre couleur que la phase d’origine | 1,5 mm² |
| Neutre (N) | Retour du courant vers le tableau | Bleu | 1,5 mm² |
| Terre (PE) | Protection des masses métalliques | Vert/Jaune | 1,5 mm² |

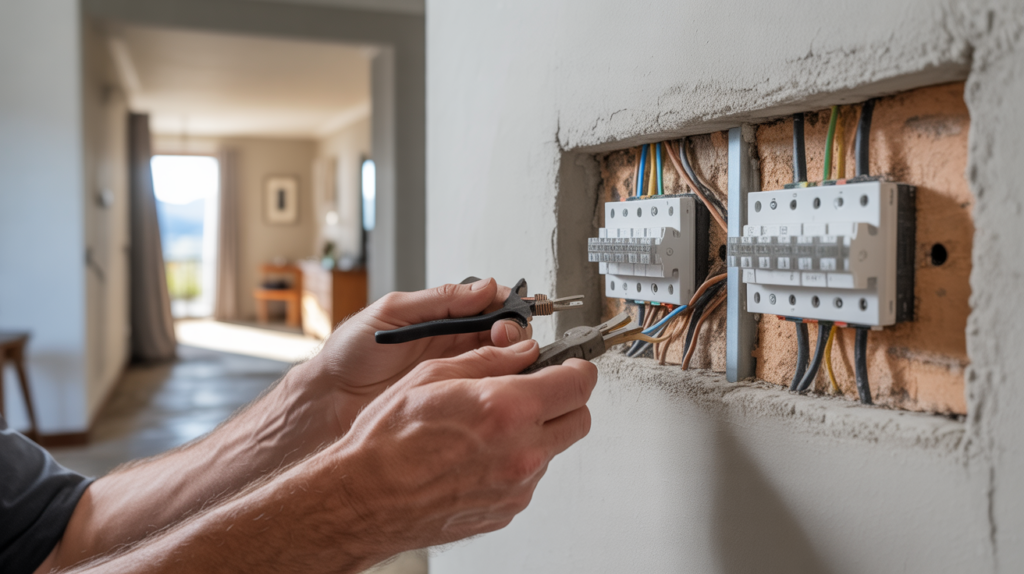

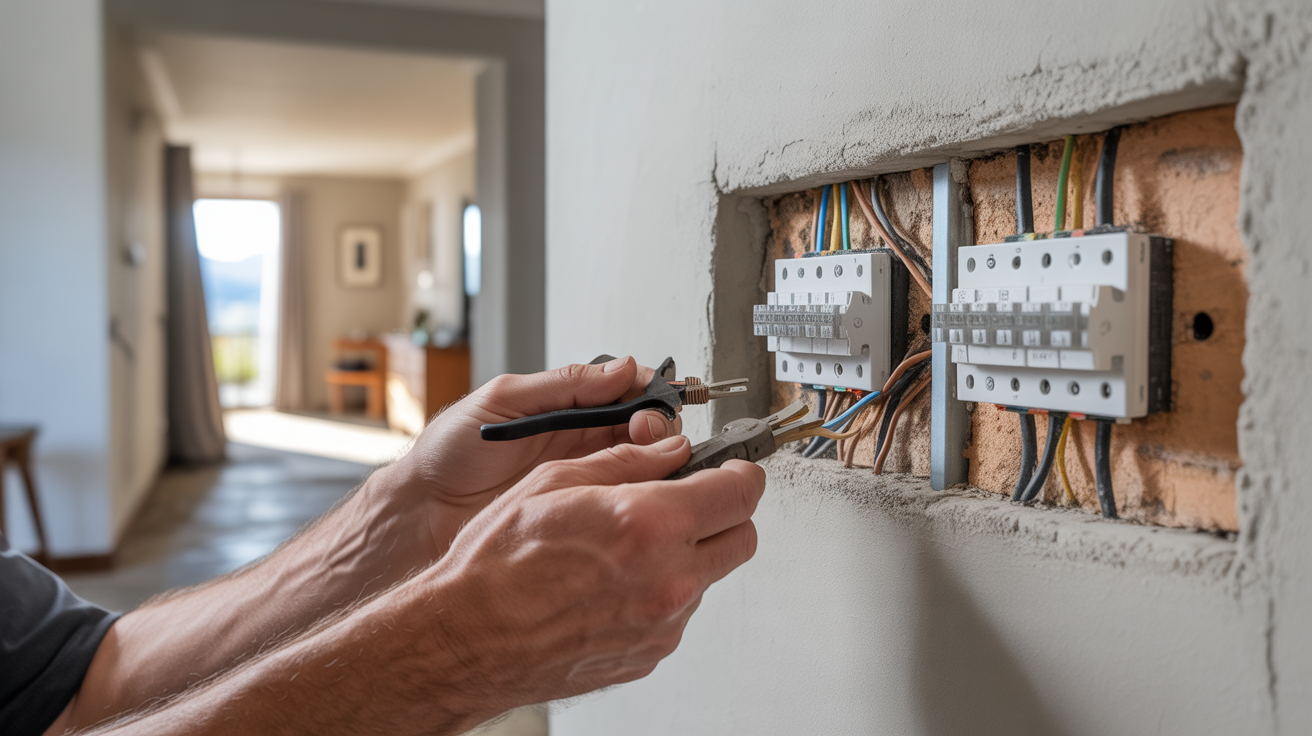

Branchement va-et-vient : câblage pas à pas des deux interrupteurs
Le raccordement d’un va-et-vient à deux interrupteurs suit une progression logique. Chaque étape se vérifie facilement pendant le câblage, ce qui évite les erreurs au moment de la remise sous tension.
Étape 1 : préparer l’installation et repérer les câbles
Avant tout câblage, le repérage des gaines et des conducteurs aide à comprendre le cheminement existant ou à prévoir la pose d’une saignée ou d’un faux plafond. On retrouve généralement :
- une gaine venant du tableau ou de la boîte de dérivation vers le premier interrupteur ;
- une gaine reliant les deux boîtes d’encastrement des interrupteurs ;
- une gaine allant du second interrupteur vers le luminaire ou la boîte de dérivation associée.
Dans le cas d’une rénovation, certains circuits affichent un câblage hétérogène, avec des couleurs mélangées ou des dominos en plafond. Un repérage minutieux par continuité (avec un multimètre en mode ohmmètre, hors tension) apporte des indications précieuses.
Étape 2 : câbler le premier interrupteur va-et-vient
Le premier interrupteur reçoit en général :
- la phase en arrivée depuis le tableau ou la boîte de dérivation ;
- les deux navettes qui repartent vers le second interrupteur.
Le câblage se réalise alors ainsi :
- connecter la phase sur la borne marquée L ou COM (commun) du premier interrupteur ;
- raccorder les deux navettes sur les deux bornes restantes, souvent repérées par des flèches ou des chiffres (1 et 2).
Le respect de la position des navettes n’a pas d’incidence sur le fonctionnement pur du va-et-vient, mais un raccordement symétrique sur les deux interrupteurs offre une cohérence et facilite le diagnostic en cas de problème.
Étape 3 : câbler le second interrupteur va-et-vient
Le second interrupteur reçoit :
- les deux navettes en provenance du premier interrupteur ;
- le conducteur qui part vers la lampe (retour lampe).
Le câblage suit alors la logique suivante :
- raccorder les deux navettes sur les bornes latérales, en respectant si possible le même ordre que sur le premier interrupteur (navette 1 en face de navette 1, navette 2 en face de navette 2) ;
- connecter le fil de retour lampe sur la borne L ou COM du second interrupteur.
Le retour lampe rejoindra ensuite le luminaire, où il sera connecté à la borne phase de la douille ou du bornier du plafonnier. Le neutre (bleu) et la terre (vert/jaune) se raccordent directement au luminaire sans passer par les interrupteurs.
Étape 4 : raccorder le luminaire et vérifier la continuité
Au niveau du luminaire, on identifie habituellement :
- un bornier comportant L (phase), N (neutre) et parfois un symbole de terre ;
- un fil bleu pour le neutre ;
- un fil vert/jaune pour la terre ;
- un fil de couleur différente pour la phase (retour lampe).
Le raccordement se réalise ainsi :
- relier le retour lampe au bornier L ;
- connecter le neutre au bornier N ;
- raccorder la terre à la borne de mise à la terre du luminaire si elle existe.
Une fois l’ensemble câblé, un contrôle visuel minutieux permet de vérifier l’absence de cuivre apparent, la bonne tenue des conducteurs dans les bornes et la position correcte des appareillages dans les boîtes d’encastrement.
Schéma de branchement va-et-vient avec 3 fils entre interrupteurs
Nombre de montages utilisent un câble 3 fils entre les deux interrupteurs. Cette configuration associe :
- deux conducteurs pour les navettes ;
- un conducteur utilisé comme phase permanente ou retour, selon le schéma global.
Ce type de montage se rapproche de ceux utilisés pour un branchement d’interrupteur à 3 fils, mais avec la spécificité des deux navettes. Une bonne identification des conducteurs s’impose alors, surtout si les couleurs ne suivent pas un code strict.
Dans un schéma classique de va-et-vient avec 3 fils entre interrupteurs, on retrouve :
- un fil utilisé comme navette 1 ;
- un fil utilisé comme navette 2 ;
- un fil éventuellement affecté à une phase ou à un retour dans certaines variantes.
Ce type de configuration demande une cohérence stricte entre les deux boîtes. Une inversion entre commun et navette entraîne des comportements anormaux du va-et-vient.
Erreurs fréquentes lors d’un branchement va-et-vient
Les problèmes rencontrés sur un va-et-vient proviennent souvent de quelques erreurs récurrentes. Leur identification rapide facilite le dépannage et évite la remise en cause de tout le circuit.
Inversion du commun et des navettes
La confusion entre la borne commune et les bornes de navettes figure parmi les incidents les plus courants. L’interrupteur peut alors :
- commander mal la lampe (allumage ou extinction impossible dans certaines positions) ;
- fonctionner de manière incohérente, avec une lampe qui reste allumée ou éteinte quelle que soit la position des leviers.
Un contrôle des bornes, souvent repérées par un marquage distinct (L, COM, flèches), permet de reposer les conducteurs correctement. Le remplacement d’un interrupteur ancien par un modèle récent demande également un repérage préalable de l’ancien commun.
Passage du neutre dans un interrupteur
Certains anciens montages ou bricolages introduisent le neutre dans les interrupteurs, ce qui ne correspond pas aux bonnes pratiques actuelles. Le neutre se raccorde directement au luminaire et ne se trouve pas interrompu par les va-et-vient.
Ce type de câblage entraîne parfois :
- des difficultés de diagnostic ;
- un comportement inhabituel en présence de lampes LED (veilleuse permanente, clignotements) ;
- des risques accrus en cas de défaut d’isolement.
Lorsqu’un neutre apparaît dans une boîte d’interrupteur, il doit rester isolé dans un domino ou un bornier, sans contact avec les bornes de l’interrupteur.
Mauvais serrage des conducteurs
Un serrage insuffisant des conducteurs engendre des faux contacts et des échauffements localisés. On observe alors :
- un allumage aléatoire ;
- des scintillements ;
- un noircissement des bornes ou une odeur de plastique chauffé.
Le contrôle périodique des serrages, en particulier après quelques années, assure une meilleure fiabilité du montage. Les bornes automatiques modernes réduisent ce type de risque, à condition d’insérer les conducteurs jusqu’en butée.
Branchement va-et-vient et variateur de lumière
Dans certains aménagements, on associe au va-et-vient un variateur d’éclairage. Ce dispositif permet d’ajuster la luminosité tout en gardant deux points de commande. Le montage diffère légèrement du schéma de base.
On distingue notamment :
- le variateur installé à la place d’un des deux interrupteurs ;
- un second appareillage compatible (interrupteur spécial ou va-et-vient adapté), selon les références du fabricant.
Le câblage doit suivre scrupuleusement la notice du variateur. Certains modèles acceptent un fonctionnement en va-et-vient, d’autres imposent un montage spécifique proche d’une logique de télérupteur, comparable à ceux décrits dans les configurations de branchement de télérupteur.
Extension : du va-et-vient au montage permutateur et au télérupteur
Le va-et-vient répond à la plupart des besoins de commande double. Lorsque plusieurs points de commande supplémentaires sont nécessaires, deux solutions principales se présentent :
- l’ajout d’un permutateur entre deux va-et-vient ;
- le passage à un circuit télérupteur avec boutons-poussoirs.
Le permutateur s’insère entre deux va-et-vient pour créer un troisième point de commande sur le même circuit. Il dispose de quatre bornes de navette et bascule entre deux paires de conducteurs. Le schéma devient alors plus complexe à suivre pour un non-inité.
Le télérupteur, lui, repose sur un relais commandé par des boutons-poussoirs. Il simplifie la multiplication des points de commande et offre une logique de câblage différente. Les principes de base s’alignent sur les schémas détaillés d’un branchement de télérupteur, particulièrement adaptés aux grands couloirs, cages d’escalier partagées ou bâtiments collectifs.
Va-et-vient et compatibilité avec les lampes modernes (LED, fluocompactes)
Les anciens circuits de va-et-vient servaient surtout des lampes à incandescence ou halogènes. L’arrivée massive des LED et des lampes économiques a mis en évidence des comportements nouveaux : veilleuse résiduelle, clignotement lors de l’extinction, bruit dans certains interrupteurs.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéPlusieurs facteurs entrent en jeu :
- présence ou non de témoin lumineux sur les interrupteurs ;
- type de driver intégré dans la lampe LED ;
- compatibilité avec variateur ou non.
Un interrupteur va-et-vient équipé d’un voyant peut laisser circuler un très faible courant, suffisant pour alimenter légèrement certaines LED, provoquant une lumière résiduelle ou des flashs. La suppression du témoin ou le remplacement des lampes par un modèle mieux adapté corrige généralement le phénomène.
« Dans un circuit d’éclairage à LED, le moindre courant résiduel se manifeste visuellement. L’adéquation entre interrupteurs, variateurs et lampes devient alors un élément déterminant de la qualité du montage. » — Retour d’expérience d’installateurs en habitat.
Différences entre va-et-vient et interrupteur simple : rappel utile
Le va-et-vient se distingue de l’interrupteur simple par ses trois bornes et sa fonction de commutation entre deux navettes. Ce rappel offre une base solide pour éviter les confusions lors de l’achat ou du remplacement d’un appareillage.
Dans un branchement d’interrupteur simple, la configuration reste basique :
- une phase en entrée ;
- un retour lampe en sortie ;
- aucune navette ;
- un seul point de commande.
Le va-et-vient, lui, se définit par :
- une phase sur le commun du premier interrupteur ;
- deux navettes reliant les deux interrupteurs ;
- un retour lampe sur le commun du second interrupteur ;
- deux points de commande pour un même luminaire.
Ce rappel conceptuel clarifie également la différence avec un système basé sur un télérupteur, qui utilise des boutons-poussoirs au lieu d’interrupteurs à bascule, comme présenté dans les configurations de câblage de télérupteur.

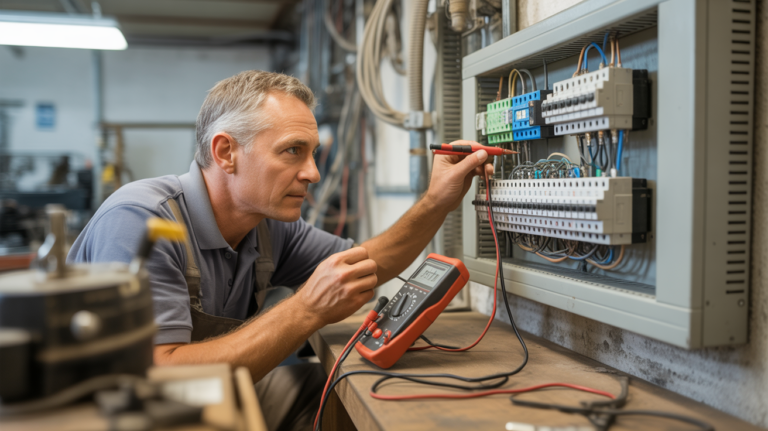

Dépannage et diagnostic d’un va-et-vient défaillant
Lorsqu’un va-et-vient cesse de fonctionner correctement, une approche méthodique permet d’isoler l’origine de la panne. Le diagnostic suit en général une séquence logique :
- contrôle de la présence de tension au départ du circuit au tableau ;
- vérification du disjoncteur et de l’intégrité des fusibles éventuels ;
- test des interrupteurs individuellement ;
- contrôle de la continuité des navettes et du retour lampe ;
- vérification du luminaire et de la lampe elle-même.
Un simple testeur ou multimètre, utilisé hors tension pour la continuité et sous tension pour la présence de phase, fournit des indications précises. Lorsqu’un seul des deux interrupteurs présente un comportement anormal (levier sans résistance, jeu mécanique, bruit inhabituel), son remplacement résout souvent la panne.
Bonnes pratiques pour un va-et-vient durable et évolutif
Au-delà du strict fonctionnement, un va-et-vient bien pensé se conçoit avec une certaine réserve d’évolution et un soin particulier apporté au détail des raccordements. Cette approche rend les futures modifications plus aisées, qu’il s’agisse d’ajouter un point lumineux, de remplacer un luminaire ou d’intégrer une solution connectée.
Parmi les pratiques appréciées des professionnels :
- la pose de boîtes d’encastrement suffisamment profondes pour accueillir les conducteurs et les bornes de connexion ;
- l’utilisation de dominos ou de bornes rapides de qualité dans les boîtes de dérivation ;
- le respect d’un code couleur cohérent pour les navettes et le retour lampe ;
- la présence de repères écrits sur les conducteurs en cas de schéma complexe.
Cette rigueur facilite également l’intégration ultérieure d’interrupteurs connectés compatibles va-et-vient, de modules radio ou de solutions domotiques. Un circuit clair, propre et bien identifié se modernise plus facilement, sans devoir reprendre tout le câblage existant.
