Le branchement d’un télérupteur pour piloter plusieurs points d’éclairage intrigue souvent les bricoleurs, même expérimentés. Entre le circuit de puissance, les fils de commande, les boutons poussoirs et le choix du bon schéma, les questions se multiplient vite.
En réalité, une logique claire se cache derrière chaque borne et chaque conducteur. Une fois cette structure comprise, le pilotage de plusieurs lampes depuis différents endroits devient fluide, fiable et surtout conforme aux règles de l’art.
| Élément clé | Synthèse |
| Fonction du télérupteur ⚡ | Permet de commander un même éclairage depuis plusieurs interrupteurs poussoirs. |
| Principe | Une impulsion électrique change l’état du relais pour allumer ou éteindre la lumière. |
| Câblage simplifié 🔧 | Les poussoirs sont reliés en parallèle, le télérupteur commande directement la lampe via phase et retour lampe. |
| Utilisation | Idéal pour couloirs, escaliers ou grandes pièces nécessitant plusieurs points de commande. |
Branchement d’un télérupteur : rôle, principe et vocabulaire à connaître
Un télérupteur est un appareil modulaire qui contrôle l’allumage et l’extinction d’un ou plusieurs points lumineux à partir de plusieurs boutons poussoirs disséminés dans un logement, un couloir, un garage ou un hall d’immeuble. Il remplace avantageusement un câblage complexe de type va-et-vient ou permutateur dès que le nombre de points de commande augmente.
Contrairement à un simple interrupteur unipolaire qui ouvre ou ferme un circuit en action directe, le télérupteur fonctionne par impulsions électriques. Chaque appui sur un bouton poussoir envoie une brève commande à la bobine du télérupteur, qui change d’état : contact fermé (éclairage allumé) ou contact ouvert (éclairage éteint).
Deux parties distinctes : circuit de commande et circuit de puissance
Pour comprendre un schéma de branchement d’un télérupteur pour plusieurs points d’éclairage, il faut distinguer clairement :
- le circuit de commande : boutons poussoirs, phase de commande, retour bobine, bornes A1/A2,
- le circuit de puissance : alimentation phase/neutre des lampes, bornes de contact de travail (généralement numérotées 1/2 ou 3/4 selon les marques).
Cette séparation structure la réflexion : la partie commande pilote la bobine, la partie puissance distribue l’énergie aux différents points lumineux. Cette logique reste valable pour un télérupteur unipolaire, bipolaire ou un modèle électronique.
Normes, sécurité et bonnes pratiques
Le branchement d’un télérupteur pour plusieurs points d’éclairage s’inscrit dans le cadre de la norme NF C 15‑100, qui régit les installations électriques domestiques en France. Elle encadre la section des conducteurs, la protection par disjoncteur, l’identification des circuits et la mise en œuvre dans le tableau électrique.
« Toute intervention sur une installation électrique doit être réalisée hors tension, après vérification d’absence de tension à l’aide d’un dispositif approprié, et en respectant la norme NF C 15‑100. »
Un télérupteur se raccorde toujours sur un circuit d’éclairage protégé par un disjoncteur 10 A ou 16 A en général, avec des conducteurs adaptés (souvent 1,5 mm² pour l’éclairage). La coupure de la phase, l’usage de bornes bien serrées et l’identification des fils par couleur restent des points centraux pour une installation saine.
Télérupteur unipolaire, bipolaire, modulaire ou encastré : bien choisir son matériel
Le choix du télérupteur conditionne le schéma de branchement pour plusieurs points d’éclairage. Chaque type répond à une configuration et à des contraintes spécifiques : place disponible, intensité du circuit, type de commande, nombre de points lumineux.
Unipolaire ou bipolaire : quelle différence pour ton schéma ?
Un télérupteur unipolaire coupe uniquement la phase du circuit d’éclairage. Le neutre reste commun à toutes les lampes et ne transite pas par l’appareil. Ce montage se rencontre dans la majorité des installations résidentielles classiques.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéUn télérupteur bipolaire coupe la phase et le neutre simultanément. Ce type de produit s’impose dans certains contextes :
- circuit d’éclairage extérieur où l’on souhaite isoler complètement la ligne,
- local humide ou spécifique,
- configuration où le schéma impose une coupure totale du circuit.
Le principe de commande par impulsion reste identique, mais le câblage de puissance inclut deux conducteurs au lieu d’un seul. La gestion de plusieurs points d’éclairage se pense alors en phase et en neutre, avec des pontages adaptés.
Télérupteur modulaire de tableau vs télérupteur encastré
Le télérupteur modulaire s’installe sur rail DIN dans le tableau électrique ou dans un coffret divisionnaire. Il s’associe facilement avec un télérupteur Legrand ou d’autres marques reconnues pour leur compatibilité avec les peignes d’alimentation et les accessoires modulaires.
Le télérupteur encastré, lui, se place derrière un bouton poussoir ou dans une boîte d’encastrement de dérivation. Il se destine aux rénovations où le passage de nouvelles gaines vers le tableau se révèle difficile. La logique de commande reste proche, mais le repérage des conducteurs dans les boîtes d’encastrement demande davantage de rigueur.
| Type de télérupteur | Emplacement | Usage typique | Avantages pour plusieurs points d’éclairage |
|---|---|---|---|
| Modulaire unipolaire | Tableau électrique | Circuit d’éclairage intérieur courant | Raccordement clair, maintenance aisée, repérage simplifié |
| Modulaire bipolaire | Tableau ou coffret dédié | Extérieur, locaux spécifiques | Coupure phase + neutre, meilleure isolation du circuit |
| Encastré unipolaire | Boîte d’encastrement | Rénovation, impossibilité de tirer une nouvelle ligne | Intégration discrète, cohérente avec l’existant |
| Électronique silencieux | Tableau ou encastré | Habitation où l’on veut réduire le bruit de commutation | Commutation silencieuse, parfois fonctions étendues (tempo) |
Schéma de branchement d’un télérupteur : lecture et repérage des bornes
Avant de dessiner un schéma complet avec plusieurs points d’éclairage, il faut décoder les bornes du télérupteur. Les marquages varient légèrement selon les fabricants, mais l’architecture générale reste stable.
Bornes de commande : A1, A2 et fil de phase de commande
La bobine du télérupteur se raccorde sur deux bornes dédiées, généralement notées A1 et A2. La logique standard :
- A1 : borne de phase de commande, alimentée via les boutons poussoirs,
- A2 : borne reliée au neutre, ou inversement selon les habitudes de câblage, l’important restant la cohérence et la sécurité.
Les boutons poussoirs sont tous raccordés en parallèle sur cette phase de commande. Chaque impulsion établit un court contact entre la phase et A1, ce qui alimente la bobine et change l’état du contact de puissance.
Bornes de puissance : contact de travail et alimentation des lampes
Le contact de travail gère la distribution de la phase vers les points lumineux. Selon le modèle, tu rencontres plusieurs notations :
- 1‑2,
- 3‑4,
- ou un contact commun (L) suivi d’une sortie (1).
Le principe ne varie pas : la phase arrive sur la borne d’entrée du contact, ressort sur la borne de sortie pour alimenter les points d’éclairage. Le neutre des lampes se connecte directement au neutre du circuit, sans repasser par le télérupteur dans le cas d’un modèle unipolaire.
Logique commune à tous les schémas avec plusieurs points d’éclairage
Quel que soit le nombre de lampes, le schéma de branchement d’un télérupteur repose sur la même structure :
- un circuit de commande qui relie tous les boutons poussoirs à la bobine A1/A2,
- un circuit de puissance qui distribue la phase commutée vers chaque point lumineux, avec un neutre commun.
Ajouter un point lumineux revient à ajouter une dérivation depuis la sortie de puissance du télérupteur vers la nouvelle lampe, en respectant la section des conducteurs et la capacité du circuit.
Branchement télérupteur avec plusieurs boutons poussoirs et un seul point lumineux
Avant de traiter le cas des plusieurs points d’éclairage, un schéma de base avec un seul luminaire et plusieurs poussoirs clarifie la logique. Cette situation se rencontre dans :
- un couloir long avec un plafonnier central,
- un garage avec un unique néon ou réglette LED,
- un escalier qui pilote un seul luminaire de cage d’escalier.
Étapes logiques du câblage
La structure du circuit suit un enchaînement cohérent :
- Le disjoncteur d’éclairage alimente la phase et le neutre.
- La phase part vers le télérupteur (borne d’entrée de puissance) et, séparément, vers les boutons poussoirs pour la commande.
- Les boutons poussoirs sont reliés en parallèle et envoient la phase de commande sur A1.
- A2 est raccordée au neutre pour former le circuit de bobine.
- La sortie de puissance du télérupteur alimente la lampe (phase lampe).
- Le neutre de la lampe se raccorde au neutre du circuit.
Avec ce schéma, chaque appui sur l’un quelconque des poussoirs commande l’unique point lumineux, sans se soucier de la position mécanique d’un interrupteur comme sur un va-et-vient.

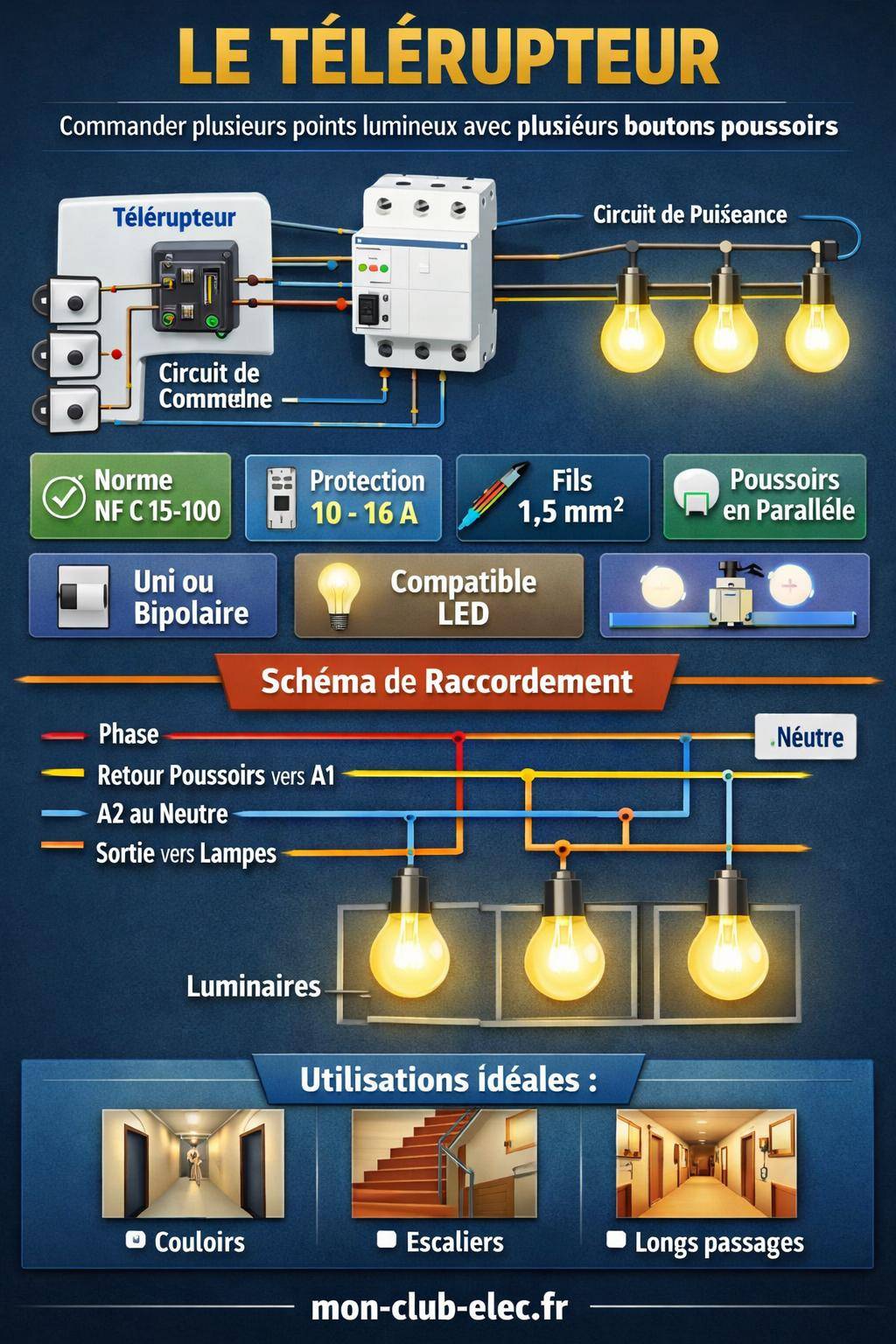

Schéma de branchement d’un télérupteur avec plusieurs points d’éclairage
Passons au cœur du sujet : le branchement d’un télérupteur pour plusieurs points d’éclairage. L’objectif consiste à alimenter plusieurs luminaires (plafonniers, appliques, spots) contrôlés simultanément par les mêmes boutons poussoirs. Tous les points lumineux s’allument et s’éteignent ensemble.
Architecture générale : dérivation de la phase commutée
Dans ce montage, la phase commutée par le télérupteur se distribue vers chaque lampe via des dérivations. La logique :
- la sortie de puissance du télérupteur fournit une phase commutée unique,
- cette phase se répartit vers chaque point d’éclairage via un bornier ou dans une boîte de dérivation,
- le neutre est commun à toutes les lampes et repart lui aussi via un bornier neutre.
Le circuit de commande (poussoirs et bobine) reste strictement identique au cas d’un seul luminaire. La seule évolution concerne le réseau de phase commutée.
Organisation concrète dans une boîte de dérivation
Dans une installation soignée, une boîte de dérivation joue le rôle de point de regroupement :
- un conducteur arrive depuis la sortie du télérupteur (phase commutée),
- plusieurs conducteurs repartent vers chaque luminaire (phase lampe 1, phase lampe 2, etc.),
- un bornier neutre distribue le neutre commun vers toutes les lampes,
- les conducteurs de terre (vert/jaune) se rassemblent également sur un bornier de terre.
Ce type de montage garde une lecture claire du circuit. Un futur ajout de point lumineux se résume à une nouvelle dérivation depuis cette boîte, tout en vérifiant la capacité du circuit et du télérupteur.
Capacité de courant, puissance totale et section des conducteurs
Le télérupteur supporte une intensité maximale, exprimée en ampères. Il ne suffit pas d’avoir le bon schéma de branchement, il faut aussi que l’appareil gère la puissance totale des points lumineux :
- puissance totale (W) = somme des puissances de toutes les lampes,
- intensité (A) ≈ puissance totale (W) / 230 V.
Un circuit d’éclairage en 1,5 mm² avec un disjoncteur 10 A supporte 2300 W en théorie, mais la pratique recommande de rester bien en dessous de cette limite. Les lampes LED réduisent nettement la puissance consommée, ce qui offre une marge confortable pour plusieurs points d’éclairage sur un même télérupteur.
Variante : télérupteur pour plusieurs zones d’éclairage distinctes
Dans certains projets, l’idée surgit d’utiliser un seul télérupteur pour piloter plusieurs zones de manière différenciée. Ce schéma exige une approche plus avancée :
- un télérupteur multicircuit avec plusieurs contacts de sortie,
- ou plusieurs télérupteurs distincts commandés par une logique commune (poussoirs partagés).
Un télérupteur simple, avec un seul contact de puissance, alimente toutes les lampes en même temps. Pour des zones distinctes (ex. spots cuisine et suspension salle à manger) avec des commandes séparées, l’usage combiné de va-et-vient, d’interrupteurs simples et de télérupteurs différents apporte une réponse plus cohérente.
Combiner télérupteur et autres types de commandes
Une installation complète utilise parfois :
- un télérupteur pour la circulation (couloir, escalier),
- des interrupteurs simples pour des zones ponctuelles (WC, cellier),
- un va-et-vient pour un salon avec deux accès principaux.
Le schéma général tient alors compte des raccordements d’interrupteur standard et du câblage spécifique du télérupteur. Une bonne répartition des circuits dans le tableau évite les confusions lors de la maintenance.
Étapes détaillées pour raccorder un télérupteur à plusieurs points d’éclairage
Pour clarifier l’ensemble, voici une méthode pas à pas pour un télérupteur modulaire unipolaire pilotant plusieurs luminaires, avec plusieurs poussoirs répartis dans le logement.
Préparation : repérage des circuits et du tableau
Avant de manipuler les conducteurs, plusieurs actions préalables structurent le travail :
- identifier le disjoncteur dédié à l’éclairage concerné,
- vérifier la section des fils (souvent 1,5 mm²),
- repérer les gaines ou conduits qui alimentent les luminaires à intégrer au télérupteur,
- marquer les conducteurs (phase, neutre, retour d’éclairage, fils de commande) avec un code clair.
Le repérage diminue fortement les risques d’erreur de branchement au moment de connecter les bornes du télérupteur et du bornier de dérivation.

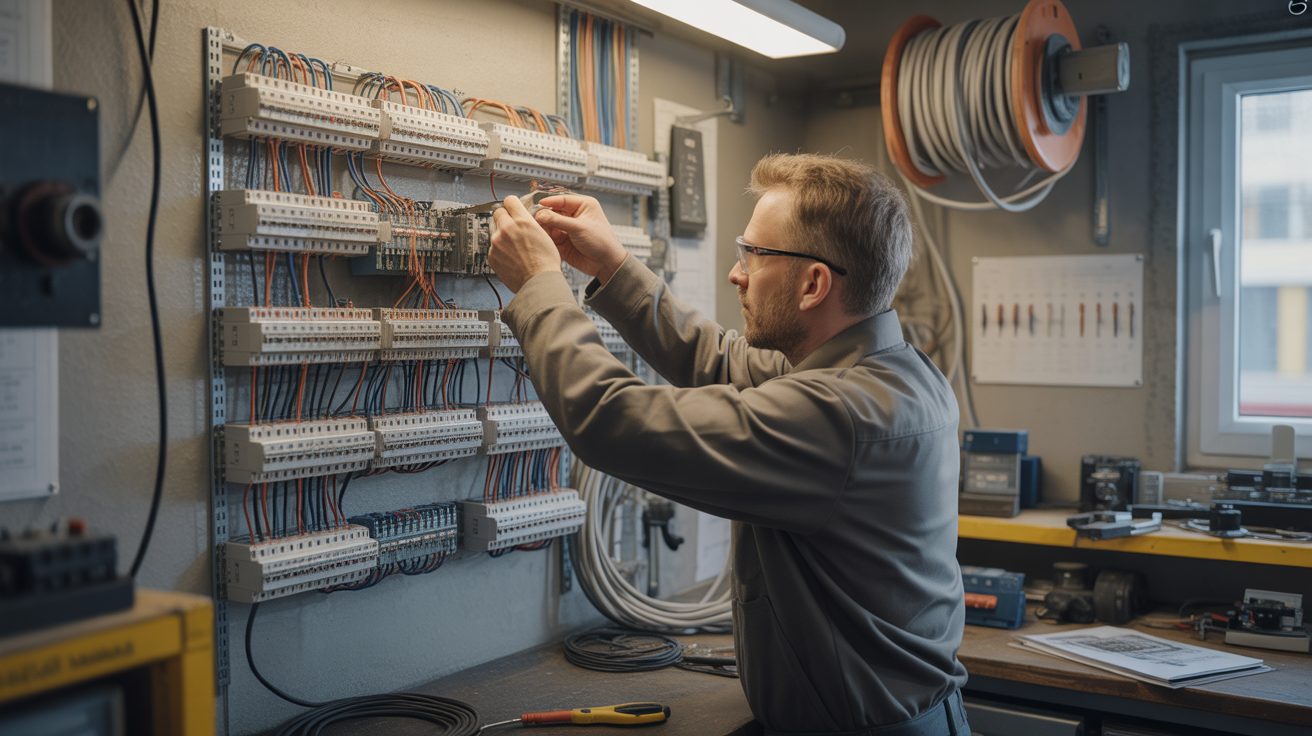

Câblage du télérupteur dans le tableau électrique
Une fois la coupure de l’alimentation effectuée et vérifiée :
- raccorder la phase d’alimentation du circuit d’éclairage sur la borne d’entrée de puissance du télérupteur (ex. borne 1), en sortie de disjoncteur,
- raccorder la sortie de puissance (ex. borne 2) vers le bornier ou la boîte de dérivation qui distribue la phase commutée vers les lampes,
- relier le neutre du circuit et les neutres des lampes sur un bornier commun, sans passer par le télérupteur unipolaire.
Pour la commande :
- tirer un fil de phase de commande depuis la phase alimentation vers le réseau de poussoirs,
- raccorder le retour des poussoirs (tous en parallèle) sur A1,
- raccorder A2 au neutre.
Dérivation vers plusieurs points lumineux
Depuis la sortie de puissance du télérupteur :
- amener un conducteur vers la boîte de dérivation principale,
- repartir vers chaque luminaire avec un conducteur dédié (phase lampe 1, phase lampe 2, etc.),
- connecter chaque neutre de luminaire sur le bornier neutre commun,
- raccorder systématiquement les conducteurs de terre sur le bornier de terre.
Ce schéma garantit un pilotage unique et cohérent de tous les points d’éclairage par le télérupteur, quel que soit le nombre de poussoirs répartis dans l’habitation.
Schéma télérupteur et compatibilité avec les lampes LED et variateurs
L’usage généralisé des lampes LED et de certains modules électroniques pose des questions sur la compatibilité avec les télérupteurs. Le principe de commande par impulsion ne pose pas de problème en soi, mais certains points méritent une attention particulière.
Lampes LED sur télérupteur : points de vigilance
Les lampes LED consomment peu, mais intègrent un driver électronique interne. Certains télérupteurs simples, prévus pour des charges résistives classiques (incandescence, halogène), réagissent mal aux charges très faibles :
- clignotements résiduels,
- veilleuses qui restent très faiblement allumées,
- télérupteur électronique qui ne détecte pas correctement la commande.
Choisir un télérupteur compatible LED ou un modèle électronique silencieux conçu pour les charges faibles améliore nettement le comportement du circuit. Certains fabricants indiquent une plage de puissance minimale et maximale en LED, à respecter strictement.
Télérupteur et variateur d’éclairage
Associer un variateur (dimmer) et un télérupteur sur le même circuit d’éclairage demande une réflexion méthodique. Un variateur branché en série sur la phase commutée par le télérupteur permet parfois de régler l’intensité lumineuse commune à tous les points d’éclairage, mais :
- la compatibilité des lampes LED avec la variation doit être assurée,
- le variateur doit supporter la puissance cumulée,
- le télérupteur doit accepter le type de charge commandée.
Des solutions plus avancées à base de télérupteurs électroniques ou de modules domotiques (relais radio, commandes bus, scénarios centralisés) simplifient le pilotage multi-points et la variation dans des installations modernes.
Diagnostic des pannes fréquentes sur un télérupteur avec plusieurs points d’éclairage
Une installation avec plusieurs luminaires et plusieurs poussoirs introduit plus de connexions, donc plus de zones où un dysfonctionnement peut survenir. Une méthode de diagnostic structurée aide à localiser rapidement l’origine de la panne.
Panne de commande : aucun clic, aucune réaction
Si, au moment d’appuyer sur les poussoirs, aucun bruit de commutation ne se fait entendre et aucune lampe ne réagit, plusieurs pistes se dessinent :
- phase de commande absente sur les poussoirs (coupure, mauvais raccordement),
- retour de poussoirs vers A1 interrompu,
- bobine du télérupteur défectueuse ou alimentation de bobine absente (neutre sur A2 inexistant).
Une vérification avec un contrôleur de tension ou un VAT, hors tension initialement puis sous tension avec précaution, permet de suivre la phase de commande depuis le tableau jusqu’aux poussoirs et jusqu’à A1.
Panne de puissance : bruit de télérupteur mais lampes éteintes
Si le télérupteur émet un clic à chaque impulsion mais que les points lumineux restent éteints :
- la phase d’entrée de puissance sur la borne d’entrée du télérupteur est peut-être absente,
- la sortie de puissance n’alimente plus correctement la boîte de dérivation,
- la dérivation vers une ou plusieurs lampes est interrompue,
- le neutre commun des lampes est coupé.
Dans un schéma avec plusieurs points d’éclairage, un défaut de dérivation peut toucher un seul luminaire alors que les autres fonctionnent correctement. Un test méthode par méthode, luminaire par luminaire, limite les zones de recherche.
Comportements parasites avec les LED
Les phénomènes de micro-clignotement ou de veilleuse allumée en permanence sur une installation récente orientent souvent vers :
- une incompatibilité entre télérupteur électronique et charge LED,
- un courant résiduel qui traverse la bobine ou les circuits de commande,
- un besoin de résistance de charge ou de module anti-clignotement.
Les notices des fabricants indiquent généralement les solutions recommandées pour stabiliser le comportement du circuit avec des LED multipoints pilotées par télérupteur.
« Une installation claire sur le papier, avec des bornes bien identifiées et un schéma respecté, simplifie tous les dépannages, même plusieurs années après la pose initiale. »
Quand envisager plusieurs télérupteurs plutôt qu’un seul ?
Un seul télérupteur peut techniquement alimenter plusieurs points d’éclairage, mais l’usage réel des pièces et des circuits oriente parfois vers l’installation de plusieurs télérupteurs distincts. La réflexion porte sur l’ergonomie au quotidien et la gestion future de l’installation.
Séparer les circuits par zones fonctionnelles
Dans une maison ou un immeuble, la séparation par zones garde du sens :
- un télérupteur pour la circulation verticale (escaliers, paliers),
- un autre pour un long couloir,
- un troisième pour les parties communes extérieures.
Chaque télérupteur dispose ainsi de son propre circuit, de ses propres poussoirs et de ses points d’éclairage associés. Les dérivations deviennent plus lisibles et la puissance totale par appareil reste raisonnable.
Anticiper les extensions et la domotique
En prévoyant plusieurs télérupteurs plutôt qu’un seul surchargé, tu ouvres la porte à :
- l’ajout ultérieur d’un module de commande centralisée,
- la mise en place de scénarios (extinction générale, mode absence),
- la surveillance distincte de zones spécifiques.
Une architecture bien pensée dès le départ réduit ensuite la complexité quand tu veux intégrer des relais radio, des commandes connectées ou des systèmes de gestion d’éclairage plus avancés.
Branchement télérupteur, va-et-vient et interrupteurs : synthèse des usages
Pour terminer cette vue d’ensemble, un rappel sur le positionnement du télérupteur face aux autres modes de commande de l’éclairage aide à confirmer le bon choix de schéma pour plusieurs points lumineux.
Quand privilégier le télérupteur plutôt que le va-et-vient
Le télérupteur se montre pertinent dès que le nombre de points de commande augmente ou que la topologie du bâtiment devient complexe :
- plus de deux accès à une zone (3 poussoirs et plus),
- circulation longitudinale (couloir, parking, sous-sol),
- parties communes avec nombreux points d’appel (immeubles, bureaux).
Le circuit va-et-vient reste adapté pour un seul point d’éclairage commandé depuis deux endroits (entrée et sortie d’une pièce). Au-delà, le câblage avec permutateurs se complexifie, alors qu’un télérupteur et quelques poussoirs en parallèle apportent une réponse plus claire.
Interrupteur simple, va-et-vient, télérupteur : vision d’ensemble
Quelques repères :
- Interrupteur simple : un point d’éclairage, une commande locale, schéma direct.
- Va-et-vient : un point d’éclairage, deux commandes, gestion par navettes.
- Télérupteur : un ou plusieurs points d’éclairage, plusieurs commandes à boutons poussoirs en parallèle, commande par impulsion.
Le branchement d’un télérupteur pour plusieurs points d’éclairage s’intègre donc dans une réflexion plus large sur l’ergonomie lumineuse du logement, la simplicité du câblage et la capacité de l’installation à évoluer dans le temps.
