La tension électrique alimente chaque prise, chaque interrupteur, chaque appareil du quotidien. Elle structure aussi l’ensemble du réseau électrique, des lignes haute tension jusqu’aux installations domestiques. Pourtant, son rôle réel, son unité en volts et ses méthodes de mesure restent souvent flous.
En comprenant comment la tension se définit, comment elle se mesure avec un multimètre ou une pince ampèremétrique, et comment elle s’inscrit dans le fonctionnement du courant alternatif ou continu, on lit autrement une installation, un schéma, un tableau de répartition. Les lignes qui suivent éclairent précisément ces points.
| Aspect clé | Explication simple | Exemples concrets |
|---|---|---|
| Tension continue (DC) | Tension stable dans le temps, circule dans un seul sens. | Piles (1,5 V), batteries (12 V), chargeurs USB (5 V) |
| Tension alternative (AC) | Tension qui change de sens périodiquement. | Prises domestiques (230 V), réseaux électriques |
| Instruments de mesure | Permettent d’évaluer la différence de potentiel. | Multimètre, voltmètre |
| Ordres de grandeur utiles | Repères pour interpréter une mesure. | Électronique : 3,3 à 12 V | Maison : 230 V | Transport énergie : kV à centaines de kV |
| Risques potentiels | La dangerosité dépend de la tension mais aussi du courant. | Sécurité à partir de 50 V AC / 120 V DC |

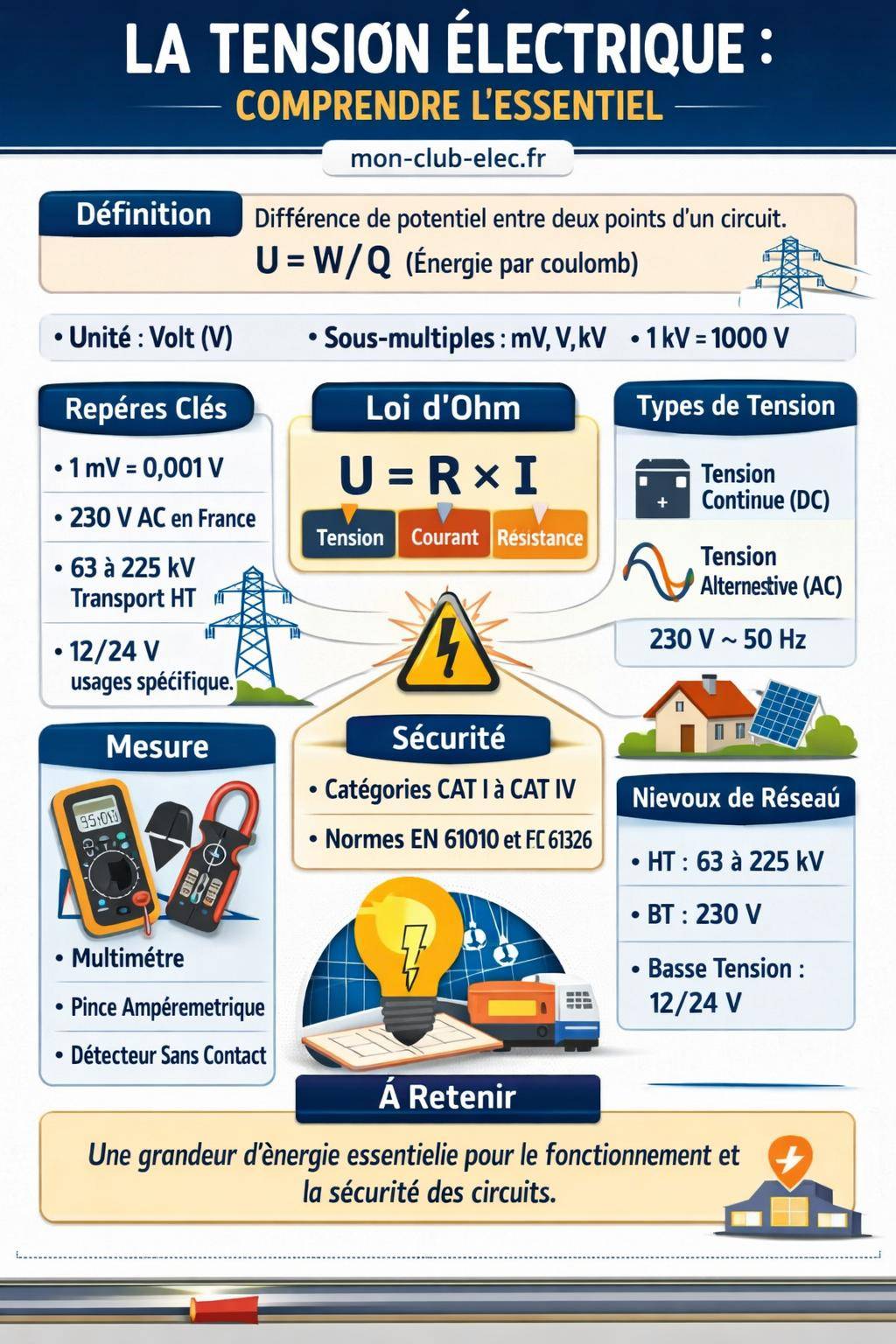

Tension électrique : définition claire et rôle dans un circuit
La tension électrique, notée U, correspond à la différence de potentiel électrique entre deux points d’un circuit. Elle exprime la « poussée » qui met en mouvement les charges électriques et permet au courant de circuler dans un conducteur, un composant ou un appareil.
Dans un circuit simple, la tension appliquée entre les bornes d’un récepteur (lampe, résistance, moteur) conditionne la quantité d’énergie transférée par unité de charge. Plus la tension est élevée, plus l’énergie fournie à chaque coulomb de charge augmente. La tension ne se conçoit donc jamais sur un point isolé, mais toujours entre deux points : phase et neutre, borne + et borne −, entrée et sortie d’un composant, etc.
Du point de vue énergétique, la tension U se relie directement à l’énergie W et à la charge Q par la relation
U = W / Q
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filLa tension indique ainsi combien de joules sont disponibles par coulomb de charge électrique. Cette approche s’avère utile pour comprendre les contraintes que subissent les composants, l’échauffement des conducteurs ou la capacité d’une source à alimenter plusieurs récepteurs.
Unité de la tension : le volt et ses multiples
L’unité internationale de la tension électrique est le volt, symbole V. Un volt correspond à la différence de potentiel nécessaire pour fournir un joule d’énergie à chaque coulomb de charge.
En pratique, de très nombreuses tensions ne se mesurent pas exactement à 1 V. Le génie électrique utilise donc des multiples et sous-multiples adaptés à la diversité des applications : instrumentation électronique, distribution d’énergie, systèmes industriels, transport d’électricité.
Volt, millivolt, kilovolt : échelles usuelles
Le tableau suivant présente les préfixes les plus courants utilisés pour exprimer une tension électrique :
| Préfixe | Symbole | Facteur | Exemple d’application |
|---|---|---|---|
| Millivolt | mV | 10-3 V | Signaux de capteurs, électronique de précision |
| Volt | V | 100 V | Électronique, alimentation basse tension |
| Kilovolt | kV | 103 V | Distribution moyenne/haute tension, lignes aériennes |
Dans les réseaux de transport d’énergie, les niveaux se situent en kilovolts. Les tensions de 225 kV, 90 kV ou 63 kV structurent ainsi le réseau de transport haute tension. À l’autre extrémité de l’échelle, les signaux de mesure ou de commande se manipulent parfois en millivolts, notamment dans l’instrumentation et les capteurs analogiques.
Tension nominale, tension effective et tension de crête
En courant alternatif, la valeur qu’on lit sur un appareil ou une fiche technique correspond en général à la tension efficace (RMS), pas à la tension instantanée maximale. En France, la basse tension résidentielle se situe à 230 V efficaces (souvent encore très souvent appelée 220 V dans le langage courant), entre la phase et le neutre.
Pour un signal sinusoïdal, la relation entre la tension de crête Umax et la tension efficace Ueff est :
Umax = √2 × Ueff
Une prise domestique à 230 V efficaces présente donc une tension de crête proche de 325 V. Cette distinction reste déterminante pour le dimensionnement des composants, l’isolation des câbles ou le choix d’un instrument de mesure adapté.
Tension, courant et résistance : articuler les grandeurs électriques
La tension ne se comprend pas isolément. Elle s’articule toujours avec le courant électrique et la résistance des conducteurs ou des composants. La relation clé reste la loi d’Ohm :
U = R × I
où U est la tension en volts, R la résistance en ohms (Ω) et I le courant en ampères (A). Pour approfondir la notion de courant, un renvoi vers les bases du courant électrique apporte un éclairage complémentaire.
Cette relation permet :
- de déduire le courant traversant un composant à partir de la tension appliquée et de la résistance ;
- de calculer la chute de tension sur un câble de longueur donnée ;
- d’estimer l’échauffement et les pertes par effet Joule ;
- d’adapter la résistance de limitation sur un montage électronique.
En régime alternatif, la présence d’inductances et de capacités introduit une impédance complexe. Le triptyque tension-courant-impédance reste toutefois gouverné par une forme généralisée de la loi d’Ohm, et le rapport U/I garde une signification physique claire.
Tension continue et tension alternative : principes et usages
La tension continue (DC) et la tension alternative (AC) renvoient à deux formes de variation du potentiel électrique dans le temps. Comprendre cette distinction facilite la lecture des schémas et la sélection des instruments de mesure adaptés.
Tension continue (DC)
Une tension continue garde un signe constant et une valeur qui varie peu dans le temps. Les sources typiques sont :
- batteries et accumulateurs (12 V, 24 V, etc.) ;
- alimentation de laboratoire stabilisée ;
- sortie redressée et filtrée d’une alimentation à découpage ;
- bus DC dans les variateurs de vitesse et onduleurs.
Les équipements électroniques, l’informatique, les systèmes embarqués fonctionnent très majoritairement en tension continue, même lorsqu’ils sont alimentés depuis le secteur. Un bloc d’alimentation convertit alors la tension AC de la prise en tension DC régulée.
Tension alternative (AC)
Une tension alternative change de signe périodiquement. Dans les réseaux publics, il s’agit presque toujours d’une sinusoïde. En Europe, la tension domestique est de 230 V AC à 50 Hz, ce qui signifie 50 alternances complètes par seconde.
Les principaux contextes d’utilisation de la tension AC sont :
- transport et distribution de l’énergie électrique (HT, MT, BT) ;
- alimentation des moteurs asynchrones industriels ;
- installations tertiaires et résidentielles ;
- réseaux triphasés avec ou sans neutre.
La tension alternative se caractérise en régime sinusoïdal par sa valeur efficace, sa fréquence et sa forme d’onde. En présence d’électronique de puissance, des distorsions apparaissent, ce qui justifie l’utilisation de mesures de type True RMS pour obtenir une valeur représentative.
Niveaux de tension dans un réseau électrique : du kV au volt
Les réseaux électriques se structurent par niveaux de tension successifs, depuis les lignes de transport jusqu’aux tableaux domestiques. Chaque niveau répond à des contraintes de distance, de puissance transportée, de sécurité et de coût d’infrastructure.
Haute tension pour le transport de l’énergie
Le transport de grandes puissances sur de longues distances impose des tensions élevées. Les pertes par effet Joule dépendent du carré du courant, d’où l’intérêt de travailler sous des tensions importantes pour réduire le courant à puissance donnée.
Dans ce contexte, les réseaux utilisent des niveaux comme :
- 225 kV pour le transport principal sur de grandes distances ;
- 90 kV et 63 kV pour l’acheminement régional et le bouclage de zones de consommation.
Des postes de transformation abaisseront ensuite progressivement cette tension vers les niveaux intermédiaires (moyenne tension), puis vers la basse tension. Les classifications détaillées MT/HT/THT évoluent régulièrement et les seuils précis varient selon les référentiels et les pays, ce qui impose une vérification actualisée pour les projets en 2026.
Basse tension résidentielle et petites puissances
Au niveau de l’utilisateur final, la basse tension résidentielle en France repose sur une tension nominale de 230 V AC entre phase et neutre. Les contrats standards délivrent des puissances apparentes de 6 kVA à 36 kVA, ajustées en fonction des besoins du logement et des équipements (chauffage électrique, climatisation, borne de recharge, etc.).
Les circuits d’éclairage, de prises de courant et d’appareils électroménagers fonctionnent à cette tension. Des niveaux encore plus bas, comme 12 V ou 24 V, sont utilisés pour l’éclairage de sécurité, certains systèmes domotiques, les campings-cars ou les installations photovoltaïques en courant continu.
Comment mesurer une tension électrique en pratique
La mesure de la tension repose sur quelques principes constants : se connecter en parallèle du dipôle à mesurer, sélectionner le type de courant (AC ou DC), choisir la plage adéquate, respecter strictement les consignes de sécurité. Plusieurs instruments se complètent selon la précision recherchée et la tension en jeu.

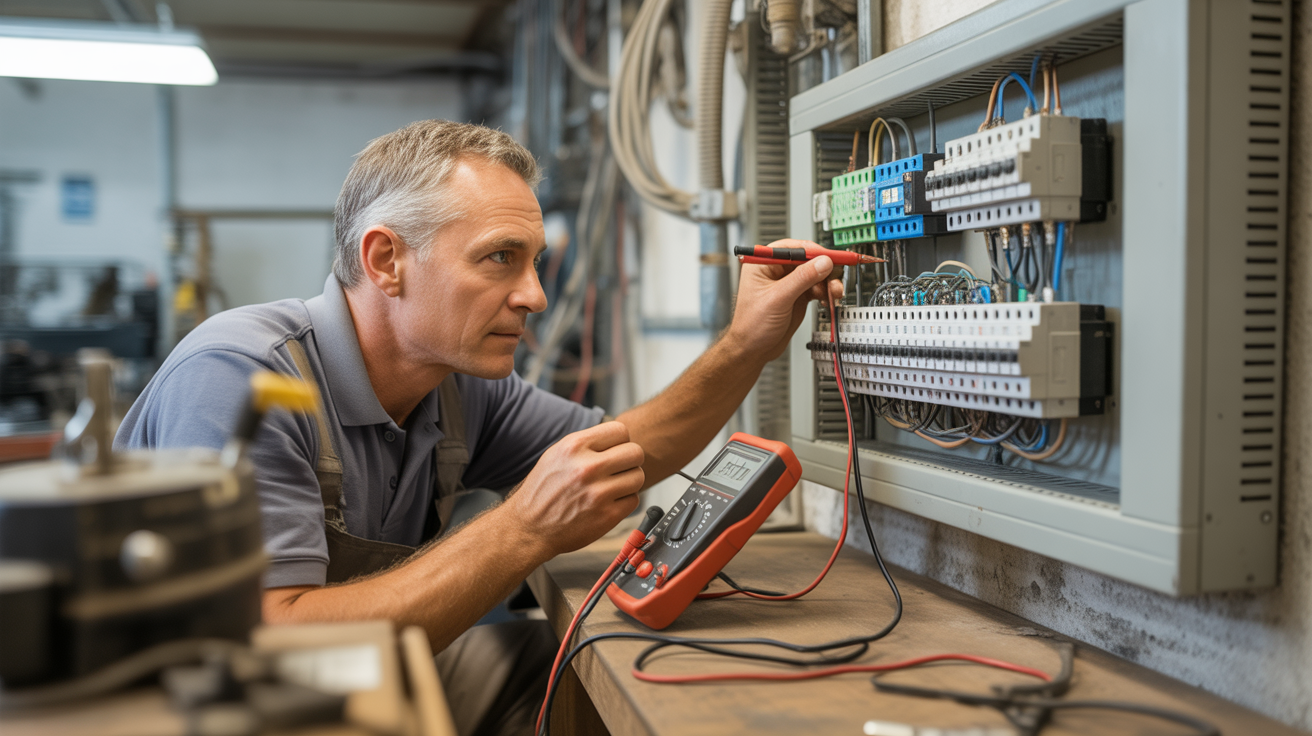

Mesure au multimètre numérique
Le multimètre numérique reste l’outil le plus courant pour mesurer une tension. Les modèles professionnels actuels offrent :
- une tension maximale AC/DC mesurable jusqu’à 1000 V ;
- une résolution allant de 0,01 mV à 1 V selon la plage ;
- une précision de l’ordre de 0,09 % + 2 points ;
- une bande passante typique de 40 Hz à 10 kHz pour les mesures AC.
Les appareils récents intègrent souvent :
- la détection automatique AC/DC pour limiter les erreurs de sélection ;
- la mesure True RMS pour les formes d’onde déformées ;
- une fonction LowZ pour limiter les tensions fantômes sur les câbles longs ;
- des mesures complémentaires en continuité, résistance, capacité, isolement.
Quelques modèles emblématiques illustrent ce positionnement, comme le Multimetrix DMM210 ou le Fluke 87V avec une précision de 0,09 %, ou encore le MTX 3297 capable de mesurer courant, tension, résistance, diodes, capacité, fréquence et température (sondes Pt100/Pt1000).
Méthode voltammétrique et méthode du passage à zéro
La méthode voltammétrique constitue l’approche directe la plus répandue :
- sélection du mode AC ou DC et de la plage de mesure ;
- connexion des pointes de touche en parallèle sur le composant ou les bornes à tester ;
- lecture directe de la valeur en volts sur l’écran.
Pour certaines mesures plus élaborées (caractérisation de capteurs, électroniques de précision), on rencontre aussi la méthode du passage à zéro. Celle-ci consiste à ajuster une grandeur connue jusqu’à annuler la différence de potentiel mesurée, le passage par zéro servant de référence pour déterminer la valeur inconnue. Cette approche, plus théorique, garde une utilité en métrologie de haute précision.
Pour des explications pas à pas sur le réglage de l’appareil, la gestion des bornes et la sélection de la bonne plage, un guide dédié à la mesure de la tension au multimètre apporte des compléments détaillés.
Pinces ampèremétriques et mesures indirectes de tension
La pince ampèremétrique mesure d’abord le courant circulant dans un conducteur, mais les modèles récents embarquent aussi des fonctions de mesure directe de tension. Un modèle comme la Bosch GMC 600-15 propose une mesure jusqu’à 600 A AC en True RMS, avec une ouverture de mâchoire de 30 mm et une certification IP54, tandis qu’une référence telle que la FI5086 TRMS AC atteint 1000 A.
Au-delà du courant, ces appareils intègrent souvent :
- la mesure de tension AC/DC ;
- la résistance et la capacité ;
- la fréquence ;
- la température via sonde ;
- la rotation des phases ou des moteurs ;
- la détection de champs électriques pour repérer des conducteurs sous tension.
La mesure indirecte de tension repose alors sur la combinaison de la lecture de courant et de la connaissance de l’impédance du circuit, selon la loi d’Ohm généralisée. Cette approche intervient surtout en diagnostic de puissance, en maintenance industrielle ou en mesure de déséquilibres triphasés.
Détecteurs de tension sans contact
Les testeurs de tension sans contact constituent des outils simples pour vérifier la présence d’une tension sur un conducteur ou une borne, sans connexion directe. Ils utilisent généralement un principe capacitif ou inductif pour détecter le champ électrique associé à une tension alternative.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLes modèles les plus complets proposent :
- une gamme de détection de 24 à 1000 V AC ;
- une signalisation lumineuse, sonore et par vibration ;
- une robustesse IP67 et une résistance aux chutes de 2 m ;
- un autotest pour vérifier le bon fonctionnement de l’appareil.
D’autres stylets se déclenchent dès 12 V AC, utiles pour repérer des circuits basse tension. Ces outils ne remplacent pas une mesure quantitative au multimètre, mais renforcent la sécurité lors des interventions rapides.
« Avant toute intervention sur un circuit, la procédure standard impose une vérification d’absence de tension avec un appareil adapté, testé préalablement sur une source connue. Cette étape s’effectue systématiquement, même lorsque le circuit a été consigné ou sectionné. »
Tension, champ électrique et comportement des circuits
La tension se relie intimement au champ électrique. Entre deux conducteurs portés à des potentiels différents, un champ se crée dans le milieu isolant (air, isolant solide, liquide). Ce champ détermine la tenue diélectrique, les risques d’amorçage, la répartition des charges à la surface des conducteurs.
Une différence de potentiel plus élevée génère un champ plus intense pour une même distance entre conducteurs. Les phénomènes de claquage, d’effluve ou de contournement d’isolateurs s’analysent donc à partir de cette combinaison tension-distance. Pour explorer cette notion plus en détail, un détour par la notion de champ électrique apporte des repères complémentaires.
Diagrammes de Fresnel et circuits à déphasage
En régime alternatif, dès qu’un circuit comporte à la fois résistance R et capacité C, la tension et le courant ne sont plus en phase. Le diagramme de Fresnel offre une représentation vectorielle de ces grandeurs et de leur déphasage.
Pour un circuit RC, la relation de déphasage entre la tension et le courant s’écrit par exemple :
tan(φ) = -1 / (R · C · ω)
où ω représente la pulsation (ω = 2πf). Ce type de modélisation intervient dans la conception de filtres, la compensation de facteur de puissance ou l’analyse d’impédances complexes en audio, radiofréquence et distribution électrique.
Normes, catégories de mesure et sécurité face à la tension
La mesure d’une tension ne se résume pas à un affichage numérique. Chaque situation impose un niveau de protection, de distance d’isolement, de catégorie de surtension. Les instruments adaptés aux installations industrielles ou aux tableaux de distribution doivent respecter des normes précises.
Catégories de surtension et environnement de mesure
Les catégories de mesure (CAT I, CAT II, CAT III, CAT IV) définissent l’aptitude d’un instrument à supporter des transitoires de surtension dans des environnements plus ou moins exposés. Une catégorie CAT IV 1000 VAC correspond à un usage au plus près de l’origine de l’installation (réseau de distribution publique, entrée d’immeuble, tableau principal).
Les instruments destinés à ces usages doivent être conformes à des normes telles que :
- EN 61010-1 pour les exigences de sécurité des appareils de mesure ;
- IEC 61326 pour la compatibilité électromagnétique (CEM).
La mention de la catégorie sur le boîtier et la documentation ne constitue pas un simple détail administratif. Elle reflète la capacité réelle de l’instrument à protéger l’utilisateur contre des surtensions transitoires (coup de foudre, manœuvre de commutation, défaut d’isolement).
Tension et nouvelles pratiques de suivi en 2026
Les évolutions récentes des installations s’orientent vers un suivi plus fin des tensions et consommations, y compris dans le résidentiel. Les dispositifs connectés de mesure permettent :
- le suivi en temps réel de la tension au point de livraison ;
- la détection des chutes de tension ou des dépassements ;
- l’analyse de la qualité d’alimentation (harmoniques, flicker, déséquilibres) ;
- l’optimisation de la puissance souscrite et le pilotage des charges.
Ces équipements complètent les méthodes classiques et s’inscrivent dans une démarche de maîtrise de l’énergie, de surveillance des équipements sensibles et de diagnostic préventif. Les recommandations pour 2026 insistent sur cette approche plus dynamique de la mesure, dans laquelle la tension n’est plus observée ponctuellement mais surveillée en continu.
