Branchement interrupteur 3 fils avec neutre : schéma complet

Le branchement d’un interrupteur 3 fils avec neutre intrigue souvent, surtout lorsqu’on se retrouve face à plusieurs conducteurs de couleurs différentes sans schéma clair. Entre phase, neutre, retour lampe et parfois terre, une petite erreur suffit pour faire disjoncter toute l’installation… ou laisser la lumière muette.

En maîtrisant la logique du câblage avec neutre, tu sécurises ton installation, tu facilites les dépannages futurs et tu prépares aussi l’ajout d’interrupteurs connectés. Les lignes qui suivent détaillent chaque étape, chaque fil, chaque schéma, pour que ce type de branchement ne soit plus une source de doute.

Élément	Synthèse
Principe 🔌	L’interrupteur à 3 fils avec neutre permet d’alimenter un éclairage tout en laissant le neutre passer directement vers la lampe.
Fils utilisés	• Phase (rouge ou marron) vers l’interrupteur • Retour lampe (généralement orange) • Neutre (bleu) allant directement au luminaire
Fonctionnement ⚙️	L’interrupteur coupe uniquement la phase, tandis que le neutre reste lié en continu à l’éclairage.
Avantage	Installation simple et compatible avec la majorité des luminaires domestiques.

📌

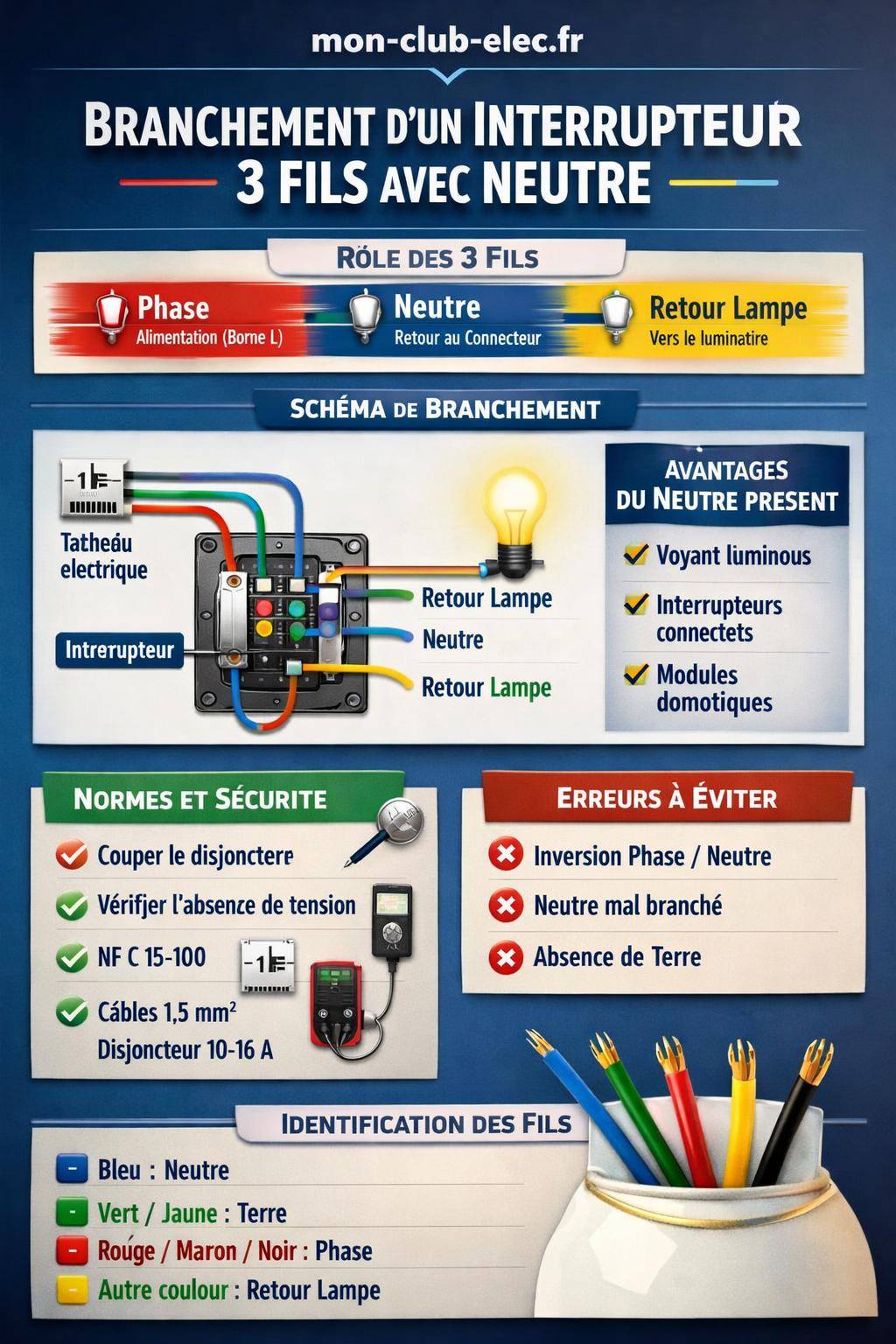

Télécharger l’image

Erreurs les plus frequentes lors du branchement d un interrupteur 3 fils avec neutre

Erreurs critiques (danger electrique) Erreurs moderees Erreurs mineures

🔴 Rouge/Marron = Phase 🔵 Bleu = Neutre 🟢🟡 Vert/Jaune = Terre

Source : Donnees basees sur les retours de diagnostics electriques professionnels
Norme de reference : NF C 15-100

Comprendre le principe du branchement interrupteur 3 fils avec neutre

Un interrupteur 3 fils avec neutre correspond à une configuration où tu disposes, au niveau de l’interrupteur, de trois conducteurs actifs (hors terre) : la phase, le neutre et le retour lampe. Cette disposition diffère d’un simple branchement d’interrupteur 2 fils où seul transitent la phase et le retour lampe.

Cette présence du neutre ouvre la voie à des fonctionnalités supplémentaires : alimentation d’un voyant, d’un interrupteur connecté, d’un module électronique ou encore mesure de consommation. Elle suppose toutefois un strict respect des règles de câblage et une parfaite identification des conducteurs.

Dans un circuit d’éclairage, la phase apporte l’énergie, le neutre ferme le circuit et le retour lampe mène la phase commutée vers le luminaire. L’interrupteur se contente de couper ou d’établir le passage de la phase vers ce retour lampe.

Rappel du rôle de chaque conducteur dans un circuit d’éclairage

Pour aborder sereinement le schéma complet, un rappel sur chaque fil aide à lever toute ambiguïté :

Phase (souvent rouge ou marron) : conducteur qui amène la tension depuis le tableau.
Neutre (bleu) : conducteur qui ramène le courant vers la source et ferme le circuit.
Retour lampe : fil généralement de couleur différente (orange, violet, autre) reliant la sortie de l’interrupteur au luminaire.
Terre (vert/jaune) : protection des masses métalliques, ne transite pas par l’interrupteur, se raccorde directement au luminaire et à la boîte.

Dans une configuration 3 fils avec neutre, tu retrouves ces trois conducteurs actifs dans la même boîte d’encastrement. Le câblage doit alors rester cohérent avec le reste de l’installation pour éviter des mélanges source de pannes ou de dangers.

« En électricité, l’interrupteur coupe toujours la phase, jamais le neutre. »

Normes, sécurité et bonnes pratiques AVANT de brancher

Tout branchement d’interrupteur, même simple, s’inscrit dans le cadre réglementaire de la norme NF C 15‑100 pour les installations domestiques. Le respect de cette norme garantit la protection des personnes, la durabilité du réseau et la conformité vis‑à‑vis de l’assurance en cas de sinistre.

Avant de manipuler un interrupteur 3 fils avec neutre, plusieurs précautions s’imposent pour travailler en sécurité et éviter les erreurs irréversibles.

Coupure d’alimentation et vérifications préalables

La première action consiste à couper l’alimentation du circuit d’éclairage concerné au niveau du tableau électrique. On ne se contente jamais de positionner l’interrupteur sur « off » : la phase reste alors présente dans les conducteurs.

Basculer le disjoncteur divisionnaire du circuit sur arrêt.
En cas de doute, couper le disjoncteur général.
Vérifier l’absence de tension au niveau de l’interrupteur avec un testeur de tension ou un multimètre.

Cette vérification avant contact manuel avec les fils évite tout risque d’électrisation. Le test se réalise entre phase présumée et neutre, mais aussi entre phase présumée et terre.

« Travailler hors tension ne relève pas d’une recommandation de confort, mais d’une règle de sécurité incontournable. »

Conseil sécurité : Garde toujours à portée un tournevis d’électricien isolé et un testeur de tension fonctionnel. Ces deux outils limitent les risques de contact direct et réduisent les erreurs de diagnostic sur les fils.

Section des conducteurs et protection par disjoncteur

Un circuit d’éclairage en habitat individuel utilise généralement des conducteurs de 1,5 mm² protégés par un disjoncteur 10 A ou 16 A selon la configuration. Le branchement d’un interrupteur 3 fils avec neutre respecte cette règle, puisque l’interrupteur s’insère dans ce même circuit.

L’usage d’un câble ou de fils sous-dimensionnés entraîne un échauffement des conducteurs, tandis qu’une protection surcalibrée empêche la coupure en cas de surcharge. Le couple section / calibre reste donc indissociable.

Identifier les fils : phase, neutre, retour lampe et terre

Dans la réalité du terrain, les couleurs de conducteurs ne correspondent pas toujours à la théorie, surtout dans les rénovations ou les anciennes installations. Pour un branchement interrupteur 3 fils avec neutre fiable, une étape de diagnostic s’impose.

Lecture des couleurs… et limites de cette méthode

La codification standard recommande :

Bleu pour le neutre.
Vert/jaune pour le conducteur de protection (terre).
Rouge, marron ou noir pour la phase.
Couleur quelconque (sauf bleu et vert/jaune) pour le retour lampe.

Sur un circuit récent respectant la norme, cette codification aide déjà à distinguer les fonctions des fils. Cependant, plusieurs réalités perturbent cette lecture : recours à des restes de câbles, absence de repérage, travaux amateurs antérieurs.

Astuce de pro : Dès que tu identifies clairement un conducteur (phase, neutre, retour), place un petit repère autocollant ou une gaine de couleur. Ce marquage simplifie les futures interventions et limite les inversions.

Utiliser un multimètre ou un testeur de phase

Pour confirmer le rôle de chaque fil, un multimètre ou un tournevis testeur fournit une réponse nette :

Remets brièvement le circuit sous tension.
Teste chaque fil par rapport à la terre ou à un neutre reconnu.
Repère la phase : tension proche de 230 V.
Repère le neutre : aucune tension par rapport à la terre (ou très faible parasite).
Le retour lampe correspond au fil restant, qui se trouve connecté au luminaire du circuit.

Une fois l’identification réalisée, recoupe immédiatement l’alimentation au tableau avant toute opération de branchement. Cette alternance diagnostic / coupure évite les contacts accidentels sous tension.

Schéma complet d’un branchement interrupteur 3 fils avec neutre

Passons à la structure du schéma. Dans ce type de montage, l’interrupteur reçoit la phase, laisse transiter le neutre (ou l’utilise pour alimenter un voyant ou un module), et renvoie la phase commutée vers la lampe via le retour.

Architecture générale du circuit

Un schéma simplifié d’un interrupteur 3 fils avec neutre se décrit ainsi :

Depuis le tableau : un câble phase + neutre (et terre) arrive dans une boîte de dérivation ou directement dans la boîte d’encastrement.
Depuis la boîte : départ vers le luminaire (phase commutée, neutre, terre).
À l’interrupteur : arrivée de la phase, du neutre et du retour lampe, plus la terre qui transite en fond de boîte.

L’interrupteur coupe uniquement la phase. Le neutre file directement vers la lampe, même s’il transite physiquement dans la boîte de l’interrupteur pour alimenter un voyant ou un module.

Conducteur	Fonction	Où il se raccorde
Phase	Alimentation de l’interrupteur	Borne L ou borne d’entrée de l’interrupteur
Retour lampe	Phase commutée vers la lampe	Borne flèche ou borne de sortie de l’interrupteur
Neutre	Fermeture du circuit / alimentation module	Domino ou borne Wago, parfois borne « N » sur interrupteur connecté
Terre	Protection des masses métalliques	Bornier de terre de la boîte et du luminaire

Branchement classique avec neutre présent dans la boîte

Dans la majorité des cas, le neutre présent dans la boîte de l’interrupteur ne se raccorde pas au mécanisme lui‑même, sauf si l’interrupteur dispose d’un voyant ou d’une électronique interne nécessitant une alimentation.

Le scénario classique :

La phase se connecte sur la borne « L » de l’interrupteur.
Le retour lampe se connecte sur la borne flèche (ou « 1 », « 2 » selon le fabricant).
Le neutre se connecte avec les autres neutres dans un connecteur séparé (domino ou borne rapide).
La terre se relie au réseau de terre de la boîte et du luminaire.

On obtient ainsi un schéma équilibré, prêt à fonctionner immédiatement, et déjà compatible avec plusieurs évolutions futures (voyant, commande connectée, etc.).

Cas pratique : interrupteur avec voyant et neutre

La présence d’un voyant lumineux dans l’interrupteur justifie souvent le besoin d’un neutre à cet endroit. Le voyant nécessite une alimentation minimale, généralement prélevée entre la phase et le neutre ou entre phase commutée et neutre.

Deux types de voyants : témoin et lumineux

On distingue deux fonctions de voyant :

Voyant témoin : s’allume lorsque la lampe est allumée (utile pour des pièces éloignées, garages, dépendances).
Voyant lumineux : s’allume lorsque la lampe est éteinte, pour repérer l’interrupteur dans le noir.

Dans les deux cas, la présence du neutre simplifie le câblage. L’interrupteur embarque alors une borne dédiée au voyant, qui se raccorde généralement au neutre et à la phase ou au retour lampe selon la fonction.

Note pratique : Les fabricants indiquent sur la notice ou parfois directement sur le mécanisme comment câbler le voyant (repères « N », symbole de lampe, flèche). Cette information évite les raccordements au hasard qui provoquent des voyants en permanence, même lampe allumée.

Schéma de principe d’un interrupteur avec voyant

Pour un voyant alimenté entre phase et neutre :

Phase sur borne L de l’interrupteur.
Retour lampe sur borne flèche.
Neutre sur borne « N » si l’interrupteur en dispose, sinon sur connecteur partagé avec un fil de liaison vers le voyant.

Le courant qui traverse le voyant reste très faible. Il n’alimente pas directement la lampe, mais uniquement la petite diode ou ampoule intégrée au mécanisme.

Interrupteur connecté 3 fils avec neutre : logique de câblage

Beaucoup d’interrupteurs connectés exigent la présence du neutre dans la boîte. Le module embarqué a besoin d’une alimentation permanente pour rester joignable par le réseau (Wi‑Fi, Zigbee, fil pilote, etc.).

Dans un montage avec neutre, la structure se rapproche fortement d’un schéma classique, avec une différence : le module connecté se branche comme un petit appareil entre phase et neutre, tout en pilotant la phase vers la lampe.

Raccordement d’un module connecté en présence de neutre

Le câblage général suit cette logique :

Phase d’arrivée vers borne « L » (alimentation module + interrupteur mécanique selon les modèles).
Neutre vers borne « N » du module connecté.
Sortie commutée du module (souvent repérée « L’ » ou symbole lampe) vers le retour lampe.
Interrupteur mécanique relié sur une entrée « S » ou « SW » du module pour garder un contrôle manuel.

La présence du neutre permet au module connecté de fonctionner en permanence, même lorsque la lampe est éteinte. Le circuit d’éclairage reste pilotable par l’application, par une télécommande ou par un assistant vocal.

Point de vigilance : Certains modules connectés sans neutre existent, mais imposent des contraintes sur la puissance minimale de la lampe, surtout avec des LED. Le schéma 3 fils avec neutre offre une plus grande stabilité et évite les clignotements résiduels.

Différences avec les autres types de branchements d’interrupteurs

Pour situer clairement le branchement 3 fils avec neutre, une comparaison avec d’autres montages répandus aide à lever les doutes. Tu rencontres souvent dans une installation :

Un simple branchement d’interrupteur unipolaire.
Un branchement d’interrupteur 2 fils sans neutre dans la boîte.
Un branchement va-et-vient pour piloter un même point lumineux depuis deux endroits.

Branchement 2 fils sans neutre vs 3 fils avec neutre

Dans un montage 2 fils, l’interrupteur reçoit uniquement la phase et le retour lampe. Le neutre ne passe pas par la boîte, il va directement du tableau vers le luminaire. Ce schéma fonctionne correctement mais limite l’ajout de modules électroniques.

Dans un montage 3 fils avec neutre, tu retrouves :

Une flexibilité accrue pour l’ajout d’un voyant ou d’un module connecté.
Une meilleure lisibilité du circuit dans la boîte de dérivation ou d’encastrement.
Une compatibilité renforcée avec les solutions domotiques modernes.

Va-et-vient et interrupteur 3 fils avec neutre

Le branchement va-et-vient repose sur deux interrupteurs reliés par deux navettes, plus une phase et un retour lampe. Dans sa version la plus basique, le neutre ne transite pas forcément par les boîtes d’interrupteurs, mais uniquement par la boîte de dérivation et le luminaire.

Certains schémas modernes de va‑et‑vient ou de télérupteur prévoient la présence du neutre dans les boîtes d’interrupteurs pour anticiper l’ajout de solutions connectées. Dans ce cas, tu retrouves également un montage avec trois fils ou plus, dont au moins un neutre disponible.

Étapes détaillées pour brancher un interrupteur 3 fils avec neutre

Pour structurer l’intervention, la procédure peut se résumer en une succession de gestes logiques, tous orientés vers la sécurité et la fiabilité du résultat final.

1. Préparation de la boîte et des conducteurs

Commence par libérer correctement l’accès à la boîte :

Retirer la plaque de finition et le support de l’interrupteur existant.
Vérifier la longueur disponible des conducteurs (éviter toute tension sur les bornes).
Dénuder les extrémités sur environ 8 à 10 mm avec une pince à dénuder.

Profite de cette ouverture pour repérer visuellement la terre, le neutre, la phase et le retour lampe. Une organisation claire des fils dans la boîte facilite le branchement et les futures interventions.

2. Raccordement des fils sur le nouvel interrupteur

Sur le mécanisme d’interrupteur, les bornes se repèrent généralement facilement :

Borne L ou borne d’entrée : pour la phase.
Borne flèche ou numérotée : pour le retour lampe.
Eventuelle borne N sur certains modèles avec voyant ou module électronique.

Insère chaque conducteur dans la borne adaptée, puis serre fermement la vis ou enclenche la borne automatique. Tire légèrement sur le fil pour vérifier le maintien mécanique. Un fil mal serré génère un échauffement et des faux contacts.

3. Gestion du neutre et de la terre dans la boîte

Le neutre et la terre ne transitent généralement pas par le mécanisme de l’interrupteur (hors fonction spécifique). Ils se raccordent :

Sur un connecteur rapide (type Wago) ou un domino pour le neutre.
Sur un bornier de terre ou un connecteur spécifique pour la terre.

Cette organisation permet de rassembler tous les neutres entre eux, puis de renvoyer un neutre unique vers le luminaire. La même logique s’applique aux fils de terre.

Astuce dépannage : En cas de problème ultérieur sur le luminaire, le fait de savoir que tous les neutres et terres se regroupent dans cette boîte simplifie la recherche de défauts (fil desserré, connecteur défectueux, etc.).

Erreurs fréquentes lors d’un branchement avec neutre et comment les éviter

Certains défauts reviennent souvent lors de la mise en œuvre d’un interrupteur 3 fils avec neutre. Les anticiper évite des allers-retours incessants entre tableau et interrupteur.

Inversion phase / neutre

L’inversion de la phase et du neutre entraîne un fonctionnement apparent de la lampe, mais laisse en réalité la phase permanente au luminaire lorsque l’interrupteur est « off ». Cette configuration génère un risque électrique plus élevé lors de toute manipulation de la lampe.

Un simple test au multimètre permet de confirmer la bonne polarité : la phase doit se retrouver sur la borne L de l’interrupteur, le neutre doit filer directement vers le luminaire, sans passer par le mécanisme.

Raccordement du neutre sur la mauvaise borne

Brancher le neutre sur une borne prévue pour le retour lampe ou pour la phase provoque des courts‑circuits immédiats à la remise sous tension. Ce type d’erreur fait disjoncter instantanément le circuit.

Une lecture attentive du repérage sur le corps de l’interrupteur (L, flèche, N, symbole de lampe) évite ce type de confusion. En cas d’interrupteur sans schéma clair, la notice constructeur reste la meilleure référence.

Oubli de la terre au niveau de la boîte

Sur un luminaire métallique ou une boîte encastrée reliée à une structure conductrice, l’absence de terre prive l’installation d’un élément clé de la protection. Même si la terre ne se branche pas au mécanisme de l’interrupteur, son passage dans la boîte et son raccordement au luminaire conservent toute leur importance.

Questions récurrentes autour de l’interrupteur 3 fils avec neutre

Plusieurs interrogations reviennent souvent lors de travaux sur un circuit d’éclairage comportant trois fils et un neutre dans la boîte. Voici des réponses synthétiques pour clarifier ces situations.

Peut-on transformer un montage 2 fils en 3 fils avec neutre ?

Pour disposer du neutre dans la boîte de l’interrupteur, il faut que ce conducteur arrive réellement à cet endroit. Sans neutre existant dans la gaine, la seule solution reste le tirage d’un nouveau câble ou l’ajout d’un conducteur dédié depuis la boîte de dérivation ou le tableau.

Certains modules sans neutre contournent partiellement cette absence, mais ils restent limités en compatibilité avec certains types de lampes, notamment les LED basse consommation.

Comment savoir si l’interrupteur reçoit bien le neutre ?

En ouvrant la boîte de l’interrupteur, tu dois observer au moins trois conducteurs actifs identifiés : phase, neutre (bleu) et retour lampe. Un testeur de tension permet de confirmer :

Phase / neutre : environ 230 V.
Phase / terre : environ 230 V.
Neutre / terre : proche de 0 V.

Si tu n’obtiens jamais ce couple phase / neutre à 230 V dans la boîte, l’interrupteur n’est pas alimenté en neutre.

Interrupteur 3 fils et va-et-vient, est-ce compatible ?

Un circuit va‑et‑vient classique utilise déjà trois conducteurs entre les interrupteurs : deux navettes et un retour ou phase. L’ajout du neutre dans la boîte représente une étape différente, qui concerne la façon dont la dérivation est conçue. En pratique, le neutre se retrouve davantage dans les boîtes de dérivation et au luminaire, pas toujours dans les boîtes d’interrupteurs va‑et‑vient.

Une rénovation globale du circuit ou l’ajout d’un module centralisé peut justifier la présence du neutre dans ces boîtes, mais cela relève davantage de l’architecture générale de l’installation que du simple remplacement de l’interrupteur.
