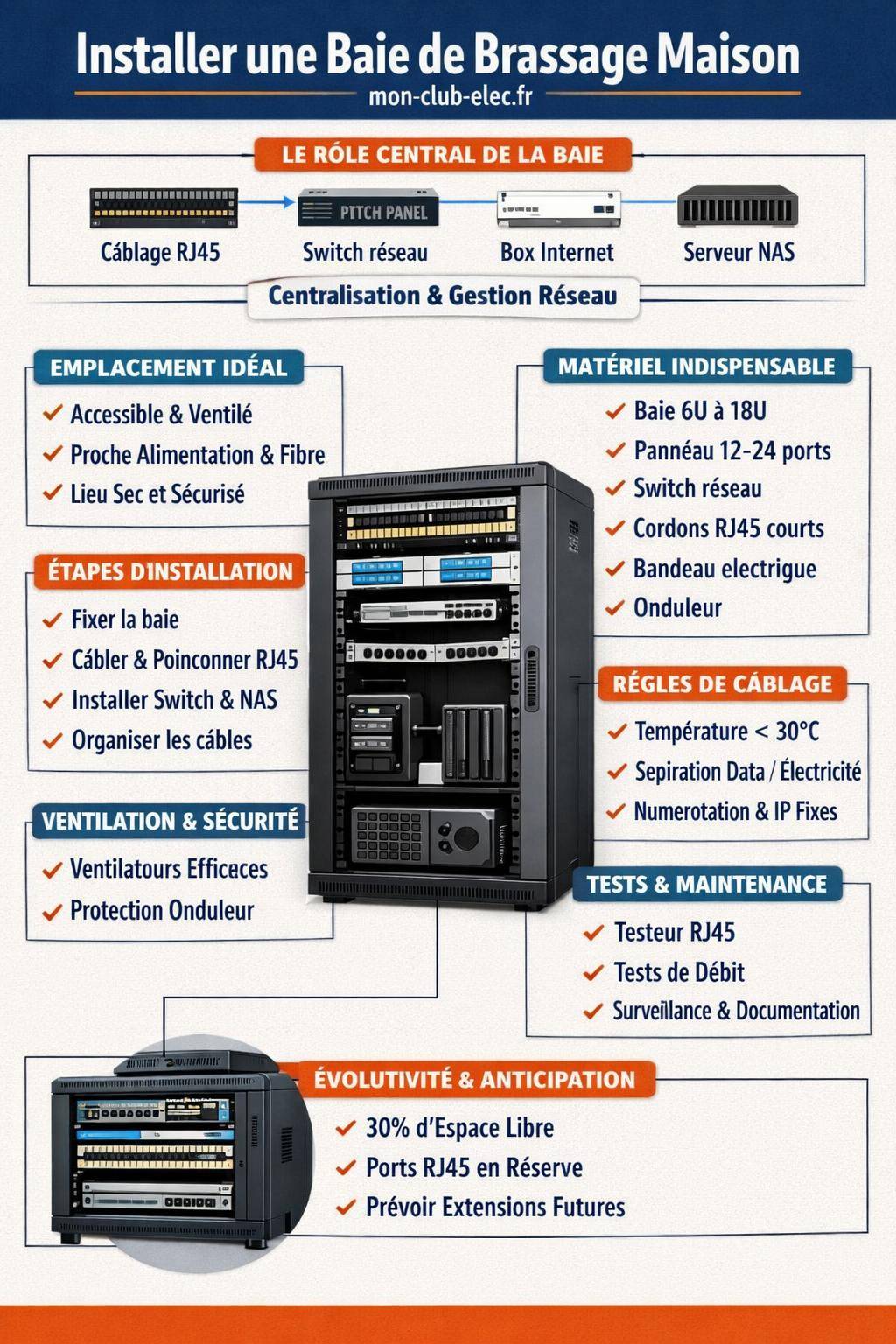

Baie de brassage maison : comment l’installer soi-même

Aménager une baie de brassage maison change complètement la manière dont un logement gère le réseau : câbles rangés, connexions stables, installation prête pour la fibre, la TV, le télétravail et les objets connectés. Encore faut-il choisir les bons éléments, organiser le câblage proprement et anticiper les besoins futurs.

En suivant une méthode claire, un particulier bricoleur installe lui-même une baie de brassage fonctionnelle, pérenne et évolutive. Les points clés se jouent dans le choix du matériel, l’emplacement, le câblage RJ45 et la ventilation. Les lignes qui suivent vont précisément dans ce sens.

Comprendre le rôle d’une baie de brassage maison

Une baie de brassage maison constitue le point central du réseau filaire du logement. Elle regroupe au même endroit tous les câbles RJ45, le switch, la box internet, parfois le routeur, le panneau de brassage, ainsi que des équipements annexes comme un onduleur ou un NAS.

Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par fil

L’objectif reste simple : centraliser et organiser tous les raccordements réseau, comme au sein d’un petit local technique. Le résultat : plus de câbles qui courent dans tous les sens, une meilleure lisibilité de l’installation et une maintenance facilitée.

Fonctionnement général d’une baie de brassage

Dans une baie, chaque câble RJ45 venant des pièces du logement arrive sur un panneau de brassage. En face, un ou plusieurs switchs réseau distribuent le signal vers ces prises, en fonction des besoins : internet, réseau local, télésurveillance, TV, console de jeux, bornes Wi-Fi, etc.

La box internet peut être rangée dans la baie ou à proximité immédiate. Les ports Ethernet de la box ou du routeur se connectent alors au switch, lui-même relié aux ports du panneau de brassage via de courts cordons RJ45.

« Une baie de brassage domestique bien pensée garantit un réseau structuré, évolutif et plus simple à dépanner qu’un enchevêtrement de câbles derrière la box. »

Avantages concrets d’une baie de brassage à la maison

Installer une baie de brassage à domicile apporte plusieurs bénéfices concrets au quotidien, notamment dans un contexte de télétravail, d’habitat connecté ou de multi-écrans.

• Réseau plus fiable : moins de connexions volantes, câbles fixés, pertes de signal limitées.
• Maintenance simplifiée : chaque prise murale correspond à un port clairement repéré dans la baie.
• Évolutivité : ajout de nouveaux équipements (caméras IP, borne Wi-Fi, NAS, serveur multimédia) sans tout refaire.
• Esthétique : câbles dissimulés, matériel regroupé dans un coffret fermé.
• Sécurité : accès restreint aux connexions réseau, baies verrouillables, protection électrique possible.

Choisir l’emplacement idéal de la baie de brassage maison

Le choix de l’emplacement influence directement la qualité de l’installation, le confort d’utilisation et la durée de vie du matériel. Un bon positionnement facilite l’accès, limite les nuisances sonores et réduit les risques de surchauffe.

Critères à prendre en compte pour l’emplacement

Un emplacement adapté respecte plusieurs règles simples :

• Accessibilité : possibilité d’intervenir debout ou assis, d’ouvrir les portes de la baie en grand, d’atteindre l’arrière si nécessaire.
• Alimentation électrique fiable : présence d’au moins une prise, idéalement plusieurs, reliées à un circuit protégé par disjoncteur et différentiel.
• Environnement sec : aucune humidité excessive, pas de risque d’infiltration, pas de condensation.
• Température modérée : pièce non surchauffée, possibilité de ventilation naturelle ou mécanique.
• Distance raisonnable des pièces desservies : longueur de câbles RJ45 maîtrisée pour conserver de bonnes performances.

Dans une maison, la baie trouve souvent sa place dans un cellier, un local technique, un garage isolé ou un placard dédié. Dans un appartement, un placard d’entrée ou un coin bureau convient fréquemment.

Erreurs classiques à éviter

Certaines erreurs reviennent souvent lors du choix de l’emplacement :

• Installer la baie trop haut, rendant les interventions pénibles et dangereuses.
• La placer juste au-dessus d’une chaudière ou d’un équipement générant beaucoup de chaleur.
• Utiliser un local mal ventilé, par exemple un placard totalement fermé sans grille ni ouverture.
• Positionner la baie très loin de la box fibre ou du point d’arrivée du fournisseur, entraînant un câblage complexe.

Choisir le type de baie : murale ou sur pied, dimensions et format

Le marché propose plusieurs formats de baies adaptées au résidentiel. Le choix s’effectue principalement entre baie murale compacte et baie sur pied de type armoire 19 pouces. Chaque solution répond à des contraintes différentes.

Baie de brassage murale

La baie murale séduit dans la majorité des logements. Elle se fixe au mur, au-dessus d’un établi, d’un lave-linge ou dans un placard technique. Sa profondeur reste généralement contenue, ce qui limite l’encombrement.

Ce type de baie convient bien pour :

• Un réseau domestique standard avec 4 à 16 prises RJ45.
• Un switch de taille modeste, une box, un petit NAS.
• Un espace au sol réduit nécessitant un montage en hauteur.

Baie de brassage sur pied (armoire 19 pouces)

La baie sur pied, souvent en format 19 pouces standard, offre plus de volume et de modularité. Elle se destine davantage aux grandes maisons fortement équipées, aux habitations avec domotique avancée ou aux bureaux à domicile exigeants.

Ses avantages principaux :

• Hauteur disponible plus importante pour multiplier les équipements.
• Meilleure gestion de la ventilation et du passage de câbles.
• Possibilité d’ajouter facilement un onduleur, un NAS volumineux ou un serveur compact.

Quelle hauteur (U) choisir pour une baie de brassage maison ?

La hauteur d’une baie s’exprime en U (unités), 1U correspondant à 44,45 mm. Pour un usage domestique, les tailles les plus courantes vont de 6U à 18U.

Matériel nécessaire pour une baie de brassage maison complète

Une baie de brassage domestique repose sur un ensemble cohérent de composants. La qualité de chaque élément influe directement sur la stabilité du réseau et la facilité de maintenance.

Les éléments structurants de la baie

Les éléments de base se retrouvent dans la plupart des installations :

• La baie elle-même : coffret ou armoire, avec porte avant, parfois porte arrière, panneaux latéraux amovibles.
• Le panneau de brassage (patch panel) : 12, 16, 24 ports ou plus, adapté à la catégorie de câble (Cat5e, Cat6, Cat6a).
• Le switch réseau : non manageable ou manageable, nombre de ports suffisant pour l’ensemble des prises RJ45.
• Les cordons de brassage RJ45 : courts câbles reliant les ports du panneau de brassage aux ports du switch.
• Les guides câbles horizontaux et verticaux : pour maintenir et orienter les faisceaux de câbles.
• Les rails 19 pouces : généralement intégrés, ils supportent les différents équipements.

Accessoires et compléments utiles

Pour une installation domestique soignée et durable, plusieurs accessoires apportent un confort d’utilisation réel :

• Ventilateurs de baie avec thermostat ou commande simple.
• Multiprise ou bandeau parafoudre à fixer dans la baie.
• Onduleur (UPS) pour protéger box, switch et NAS des coupures et microcoupures.
• Tiroirs ou étagères pour poser la box internet ou d’autres petits équipements non rackables.
• Étiquettes de repérage pour identifier clairement chaque port.

Préparer le réseau domestique avant l’installation de la baie

Avant de fixer la baie et de visser le moindre panneau, une phase de préparation structurée évite beaucoup de retours en arrière. Elle consiste à analyser l’existant et à planifier le câblage dans le détail.

Faire l’inventaire des prises et des besoins

Commencer par répertorier toutes les pièces à desservir :

• Salon / pièce de vie (TV, box TV, console, lecteur réseau, borne Wi-Fi).
• Bureau ou coin télétravail (PC fixe, téléphone IP, imprimante réseau).
• Chambres (PC portable, TV, console, borne Wi-Fi).
• Local technique ou garage (caméras IP, onduleur, point d’accès extérieur).

Pour chaque zone, décider du nombre de prises RJ45 murales nécessaires à moyen terme. Cette réflexion conditionne ensuite le dimensionnement du panneau de brassage, du switch et des câbles.

Pour aller plus loin sur le sujet des prises murales et des schémas de câblage, un guide dédié aux prises RJ45 murales et schémas de câblage apporte des schémas concrets utiles pour la suite.

Vérifier ou concevoir le câblage RJ45

Dans une rénovation ou une construction neuve, les gaines et câbles RJ45 partent généralement de chaque pièce vers un point central. Ce point deviendra le futur emplacement de la baie. Il convient de :

• Contrôler la catégorie des câbles (Cat5e, Cat6, Cat6a).
• Repérer clairement chaque gaine ou câble par pièce et par numéro de prise.
• S’assurer que les câbles disposent d’une longueur suffisante pour atteindre confortablement le panneau de brassage.

En cas de réseau à créer intégralement, un tutoriel sur l’installation d’un réseau Ethernet dans une maison aide à organiser les trajets de gaines, le choix des câbles et la pose des prises murales.

Étapes d’installation d’une baie de brassage maison

Une fois l’emplacement choisi et le matériel rassemblé, l’installation suit une séquence logique. Procéder par étapes limite les erreurs et améliore le résultat final.

1. Fixer la baie ou l’armoire

Commencer par positionner la baie, marquer les points de fixation, puis percer et cheviller solidement. Pour une baie murale, veiller à :

• Utiliser des chevilles adaptées au support (parpaing, brique, béton, cloison alvéolaire).
• Contrôler le niveau horizontal et vertical.
• Respecter une hauteur permettant d’atteindre facilement le haut et le bas de la baie.

Pour une baie sur pied, installer d’abord les roulettes ou pieds réglables, puis vérifier la stabilité une fois la baie à son emplacement définitif.

2. Installer le panneau de brassage et les guides câbles

Le panneau de brassage se fixe sur les rails 19 pouces, en général dans la zone supérieure de la baie. En dessous, placer un ou plusieurs guides câbles horizontaux pour organiser les cordons.

Laisser suffisamment d’espace pour le switch qui se placera souvent juste sous le panneau de brassage. Anticiper également la position de la multiprise ou du bandeau parafoudre.

3. Amener les câbles RJ45 dans la baie

Passer ensuite tous les câbles RJ45 venant des pièces dans la baie :

• Utiliser des presse-étoupes ou passe-câbles pour une entrée propre.
• Regrouper les faisceaux par zone (étage, pièce) à l’aide de colliers réutilisables.
• Prévoir un peu de longueur de réserve pour faciliter les futurs travaux.

Les extrémités de ces câbles seront ensuite raccordées sur l’arrière du panneau de brassage.

4. Raccorder les câbles RJ45 au panneau de brassage

Le raccordement sur le panneau de brassage s’effectue par poinçonnage, souvent à l’aide d’un outil de type LSA ou Krone. Chaque câble doit respecter la norme de câblage (T568A ou T568B) de manière rigoureuse.

Pour un repérage fiable, noter sur chaque port :

• Le numéro de la prise murale correspondante.
• La pièce de destination (salon, chambre 1, bureau, etc.).

Un guide sur le branchement d’une prise RJ45 aide à conserver une cohérence de câblage entre les prises murales et le panneau de brassage (même code couleur, même norme).

5. Installer le switch, la box et les autres équipements

Une fois le panneau de brassage terminé, installer le switch réseau dans la baie. Selon le modèle, il se fixe sur rails 19 pouces ou se pose sur une étagère. Raccorder ensuite :

• Le switch à l’alimentation électrique via le bandeau parafoudre ou l’onduleur.
• La box internet au switch à l’aide d’un cordon RJ45 (depuis un port LAN).
• Les éventuels équipements complémentaires (NAS, contrôleur domotique, caméra NVR).

Les cordons de brassage RJ45 relient désormais les ports du switch aux ports du panneau de brassage, en fonction des pièces que l’on souhaite activer.

6. Organiser et attacher les câbles

Une baie lisible et agréable à utiliser repose sur une bonne organisation des câbles :

• Utiliser des guides câbles horizontaux pour les cordons de brassage.
• Regrouper les faisceaux verticaux à l’aide de colliers ou de scratchs.
• Séparer clairement les câbles de data des câbles d’alimentation pour limiter les perturbations.

Éviter les courbures trop serrées, en particulier sur les câbles Cat6a plus rigides. Respecter un rayon de courbure minimum protège le signal et la structure du câble.

Ventilation, bruit et alimentation électrique de la baie

Une baie de brassage concentre plusieurs équipements électroniques générant un peu de chaleur et parfois du bruit. Gérer ces aspects garantit un fonctionnement stable et discret dans le temps.

Ventilation et température interne

La plupart des baies de brassage disposent de grilles d’aération. Dans un environnement peu chargé, cette ventilation naturelle suffit. Dès que la baie accueille plusieurs appareils actifs (switch, NAS, onduleur), l’ajout de ventilateurs devient pertinent.

Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécurité

Quelques repères :

• Maintenir une température ambiante inférieure à 30 °C autour de la baie.
• Éviter toute obstruction des grilles de ventilation.
• Orienter le flux d’air des ventilateurs de façon cohérente (entrée d’un côté, sortie de l’autre).

Gestion du bruit

Certains switchs ou NAS comportent des ventilateurs internes audibles. Pour limiter les nuisances sonores :

• Choisir des modèles de switch silencieux ou à ventilation optimisée.
• Éviter d’installer la baie dans une chambre ou un espace de repos.
• Vérifier régulièrement l’encrassement des filtres et grilles pour prévenir les bruits anormaux.

Alimentation, protection et onduleur

L’alimentation électrique mérite une attention particulière. Une configuration courante comprend :

• Un bandeau multiprise ou PDU fixé dans la baie.
• Un parafoudre pour protéger des surtensions.
• Un onduleur pour la box, le switch et les équipements sensibles (NAS, enregistreur vidéo).

En cas de coupure de courant, l’onduleur maintient la connexion internet quelques minutes, ce qui évite la corruption de données sur un NAS ou l’interruption brutale d’une session de télétravail.

Organisation logique, adressage et configuration réseau

Une baie de brassage ne se résume pas à des câbles bien rangés. L’organisation logique du réseau joue un rôle tout aussi central, en particulier dans une maison fortement connectée.

Repérage et numérotation des prises

Chaque port du panneau de brassage doit être immédiatement identifiable. Une méthode simple consiste à :

• Attribuer un numéro unique à chaque prise murale (ex : S1 pour Salon 1, B1 pour Bureau 1).
• Reporter ce même code sur le câble, sur le panneau de brassage et sur un plan papier ou numérique.

Ce repérage évite les tests fastidieux lorsqu’une prise ne fonctionne plus ou lorsqu’un nouvel appareil rejoint le réseau.

Adressage IP et rôle du routeur

Dans la plupart des cas, la box internet joue le rôle de routeur et de serveur DHCP. Elle attribue des adresses IP automatiquement aux appareils connectés par le switch. Dans des configurations avancées, un routeur dédié peut remplacer ou compléter la box.

Quelques bonnes pratiques :

• Réserver des adresses IP fixes pour les équipements critiques (NAS, imprimante réseau, caméra NVR).
• Documenter ces réservations dans un tableau ou un fichier partagé.
• Isoler éventuellement certains équipements dans des VLAN si le switch le permet (par exemple pour la vidéosurveillance).

Tests, validation et maintenance de la baie de brassage

Une fois la baie en service, rester rigoureux sur les tests et la maintenance. Un réseau domestique bien entretenu réduit les pannes et allonge la durée de vie des équipements.

Tests après installation

Après la mise en route, procéder à une série de tests systématiques :

• Tester chaque prise RJ45 avec un testeur de câble pour vérifier la continuité et le câblage correct.
• Brancher temporairement un ordinateur sur chaque prise pour contrôler l’accès internet.
• Vérifier le débit réel (avec un test de bande passante) sur les prises stratégiques (bureau, salon).

Si un lien ne fonctionne pas, intervenir d’abord au niveau du panneau de brassage et de la prise murale. Les défauts proviennent souvent d’un fil mal serti ou d’un code couleur non respecté.

Suivi et entretien régulier

Au fil du temps, quelques gestes simples maintiennent la baie en bon état :

• Dépoussiérer l’intérieur de la baie et les grilles d’aération.
• Vérifier le serrage des fixations et l’état des cordons.
• Mettre à jour la documentation (plan des prises, repérage, adresses IP) lors de chaque modification.

En cas d’ajout d’équipements ou de nouvelles pièces à desservir, respecter la même démarche structurée que lors de l’installation initiale : plan, repérage, câblage, tests.

« Un réseau domestique bien documenté se répare en quelques minutes. Un réseau sans aucun repère demande parfois des heures de tâtonnements pour retrouver l’origine d’une panne. »

Intégrer la baie de brassage à un projet global de réseau domestique

La baie de brassage s’inscrit dans un projet plus large de réseau domestique structuré. Elle sert de base pour des usages variés : diffusion multimédia, télétravail, domotique, vidéosurveillance, Wi-Fi maillé, etc.

Relation entre baie, prises RJ45 et réseau Ethernet

Chaque prise RJ45 murale devient une extension directe de la baie. En reliant les bonnes prises au switch via le panneau de brassage, on pilote la topologie du réseau depuis un seul point.

Pour concevoir un réseau cohérent de bout en bout, du coffret jusqu’aux appareils, la démarche décrite dans le guide installer un réseau Ethernet dans une maison complète utilement l’approche centrée sur la baie.

Évolutions futures et modularité

Une baie bien pensée supporte sans difficulté les évolutions du logement :

• Ajout de nouvelles prises RJ45 lors d’un aménagement de combles ou d’une extension.
• Intégration d’équipements de vidéosurveillance IP.
• Installation d’un serveur multimédia ou d’un NAS plus puissant.
• Mise en place de plusieurs bornes Wi-Fi reliées en Ethernet pour une couverture homogène.

En gardant de l’espace libre, des ports réseau en réserve et une alimentation dimensionnée avec une marge, la baie accompagne ces évolutions sans remise à plat complète de l’installation.
