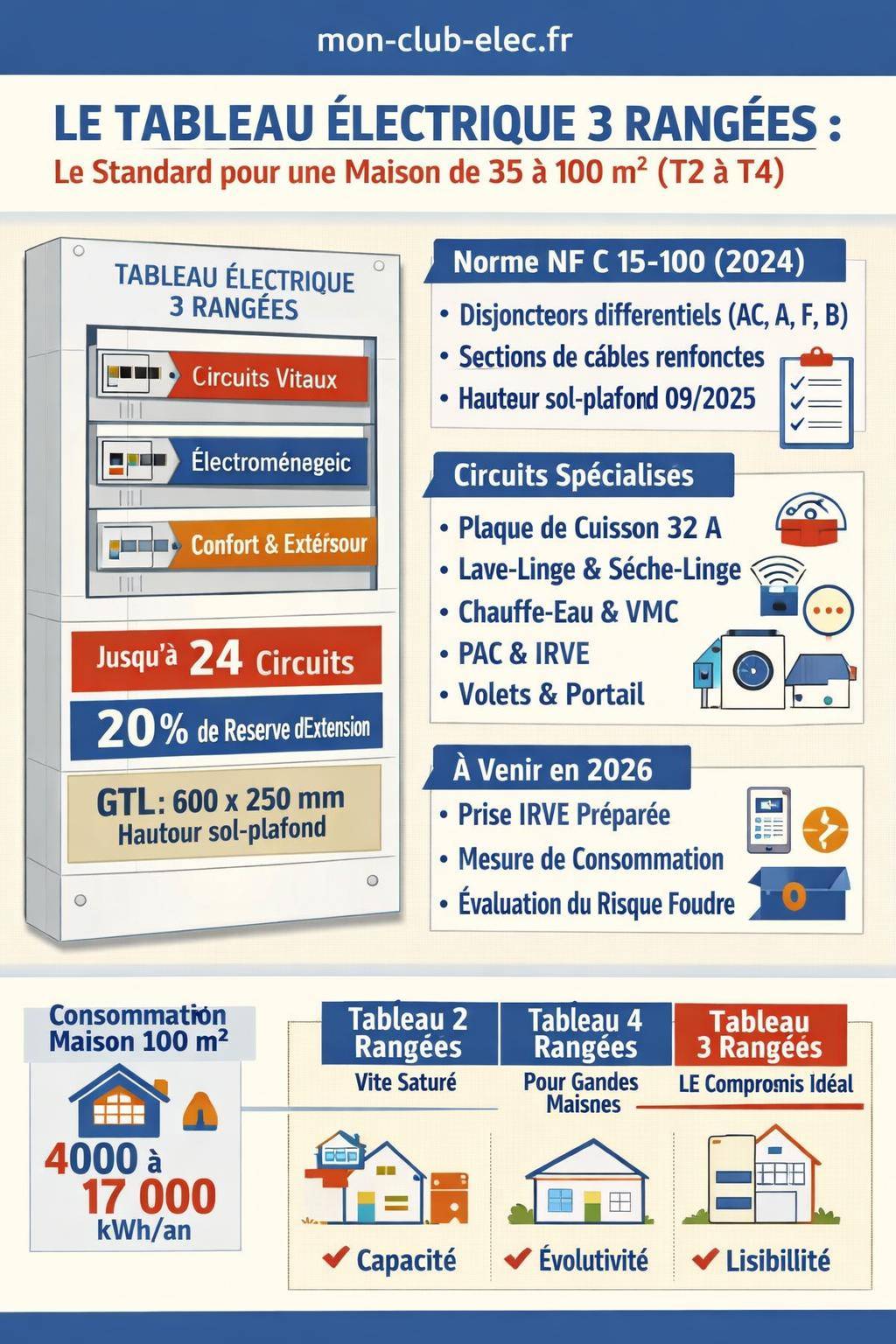

Le tableau électrique 3 rangées s’impose aujourd’hui comme la configuration de référence pour un T2, T3 ou T4 de 35 à 100 m². Entre exigences de la norme NF C 15-100 (version 2024), nouveaux usages électriques et hausse du prix de l’énergie, son dimensionnement ne relève plus du simple confort.
En organisant correctement vos circuits, vos protections différentielles et vos réserves d’emplacements, vous préparez votre logement aux équipements actuels… et à ceux de 2026. La manière dont vous structurez ces 3 rangées change très concrètement votre sécurité, vos factures et vos possibilités d’évolution.
| Élément clé | À savoir | Conseil pratique |
|---|---|---|
| Nombre de rangées | 3 rangées, taille standard pour la majorité des habitations modernes. | Idéal pour un logement T3/T4 avec équipements classiques. |
| Capacité moyenne | Entre 36 et 48 modules selon les modèles. | Privilégier un tableau évolutif pour anticiper futures installations (IRVE, domotique). |
| Norme à respecter | NF C 15‑100 obligatoire pour une installation conforme et sécurisée. | Vérifier la bonne répartition des circuits sur les différentiels. |
| Type d’usages couverts | Éclairage, prises, électroménager, chauffage, communication. | Ranger par usage pour faciliter le repérage en cas de coupure. |
| Espace disponible | Souvent un peu limité une fois les circuits obligatoires installés. | Laisser au minimum 20 % de réserve pour les futurs besoins. |
Capacite et repartition type d un tableau electrique 3 rangees (39 modules)
Comparatif modules occupes / modules libres par rangee
total
occupation
libres
Tableau électrique 3 rangées : définition, rôle et logements concernés
Un tableau électrique 3 rangées est un coffret de répartition qui regroupe et protège l’ensemble des circuits d’un logement de type T2, T3 ou T4, généralement entre 35 et 100 m². Il organise les disjoncteurs, interrupteurs différentiels, modules de commande et dispositifs de communication sur trois niveaux distincts.
Chaque rangée aligne des modules normalisés (largeur 18 mm) destinés à protéger les circuits prises, éclairage, équipements spécialisés, domotique ou bornes de recharge. Dans une installation conforme, on ne dépasse pas 8 circuits par rangée, et on conserve au minimum 20 % d’emplacements libres pour les évolutions futures.
Pour un appartement ou une maison classique autour de 100 m², ce format 3 rangées offre un compromis cohérent entre compacité, lisibilité et capacité d’extension. Un tableau 2 rangées atteint vite ses limites dès que l’on ajoute plaque de cuisson, IRVE, pompe à chaleur ou domotique évoluée.
Pourquoi le 3 rangées est considéré comme le standard d’une maison classique
Le développement des équipements électriques résidentiels entraîne une multiplication des circuits spécialisés : électroménager de cuisine, chauffe-eau, ventilation, volets roulants, bornes de recharge, portails motorisés, etc. Un tableau trop réduit oblige à regrouper des usages hétérogènes sur les mêmes disjoncteurs, ce qui complique les manœuvres et augmente le risque de coupure générale intempestive.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filAvec 3 rangées, il devient possible de hiérarchiser la distribution : une rangée dédiée aux usages vitaux (éclairage, prises principales, VMC), une rangée consacrée aux gros appareils ménagers, une rangée orientée confort, multimédia ou équipements spécifiques. Chaque famille de circuits dispose ainsi de protections différentielles adaptées.
« Un tableau électrique bien dimensionné ne sert pas seulement à respecter la norme, il structure durablement la manière d’exploiter et de faire évoluer le logement. »
Norme NF C 15-100 (2024) : ce que change l’application obligatoire en 2025
La norme NF C 15-100, dans sa version 2024, s’applique à tous les logements neufs et aux rénovations lourdes avec une application obligatoire au 1er septembre 2025. Elle encadre le dimensionnement du tableau électrique 3 rangées, la structure de la GTL (Goulotte Technique Logement), les sections de conducteurs, les dispositifs de protection et plusieurs exigences liées à la gestion de l’énergie.
Pour un projet de maison classique, respecter cette version 2024 offre un double avantage : conformité réglementaire future et adaptation aux nouveaux usages (IRVE, suivi des consommations, augmentation des sections de câbles). L’objectif se situe autant sur la sécurité des personnes que sur la maîtrise de la consommation.
Implantation dans la GTL : dimensions et contraintes physiques
La goulotte technique logement (GTL) constitue la colonne vertébrale de l’installation. Elle doit respecter des cotes minimales :
- Largeur minimale : 600 mm
- Profondeur minimale : 250 mm
- Hauteur : du sol au plafond
Le tableau électrique 3 rangées s’intègre dans cette GTL, en cohérence avec le disjoncteur de branchement, le coffret de communication et les dispositifs de mesure. Cette réserve d’espace simplifie considérablement l’ajout d’une rangée complémentaire, d’un délesteur, d’un contacteur jour/nuit ou d’une protection parafoudre.
Prévoir dès maintenant une GTL légèrement plus large ou plus profonde limite les travaux lors de l’ajout futur d’une borne de recharge, d’une climatisation ou d’un système de gestion intelligente. Le coût marginal à la pose reste faible comparé à une reprise de cloison.
Structure d’un tableau électrique 3 rangées conforme NF C 15-100
Un tableau 3 rangées ne se résume pas à un empilement de disjoncteurs. La norme NF C 15-100 impose une logique de protection graduée, depuis le dispositif différentiel de tête jusqu’aux disjoncteurs divisionnaires affectés à chaque circuit.
Dispositifs différentiels : tête de tableau et répartition par rangée
Un dispositif différentiel de tête adapté à la valeur de la prise de terre reste obligatoire. Il assure la protection générale contre les défauts d’isolement, en complément des interrupteurs ou disjoncteurs différentiels répartis sur les trois rangées.
Dans un logement monophasé standard, on rencontre fréquemment :
- Un dispositif différentiel général 30 A en amont des rangées
- Plusieurs interrupteurs différentiels 30 mA de type AC, A, voire F selon les circuits protégés
- Une répartition équilibrée des circuits sous chaque différentiel afin d’éviter les déclenchements simultanés
Les circuits alimentant les plaques de cuisson, lave-linge, IRVE, pompe à chaleur requièrent des différentiels de type A ou B, capables de supporter les composantes continues générées par l’électronique de puissance.
Disjoncteurs divisionnaires et câblage
Chaque circuit doit être protégé contre les surintensités par un disjoncteur correctement calibré, tenant compte de la puissance demandée, de la section des conducteurs et du type d’appareil alimenté. La norme NF C 15-100 (2024) introduit une augmentation des sections de câbles par rapport aux anciennes pratiques afin de limiter les échauffements et les chutes de tension.
Les circuits éclairage basés sur du 1,5 mm² seront protégés en 10 A, tandis que les circuits prises en 2,5 mm² utiliseront des disjoncteurs 16 A ou 20 A selon le nombre de socles. Les circuits spécialisés disposent de calibres dédiés (20 A, 32 A, 40 A…) en lien direct avec la puissance de l’appareil raccordé.
La cohérence entre section de câble, calibre du disjoncteur et type de différentiel conditionne autant la sécurité que la tenue de l’installation face aux appels de puissance (démarrage de compresseur, résistance de chauffe, charge de véhicule électrique).
Circuits spécialisés obligatoires et répartition sur 3 rangées
La norme NF C 15-100 impose un socle minimal de circuits spécialisés pour les logements neufs ou en rénovation lourde. Leur bonne répartition sur les 3 rangées rend le tableau plus lisible et facilite les interventions.
Liste minimale de circuits spécialisés
Au moins 4 circuits spécialisés sont requis, mais dans une maison classique, on atteint rapidement un nombre bien supérieur. Parmi les circuits à prévoir :
- Plaque de cuisson : 32 A – 6 mm² (monophasé) ou 20 A triphasé
- Four : 20 A – 2,5 mm²
- Lave-vaisselle : 20 A – 2,5 mm²
- Lave-linge : 20 A – circuit dédié
- Sèche-linge
- Chauffe-eau
- Pompe à chaleur
- IRVE (borne ou prise renforcée pour VE)
- Ventilation (VMC simple ou double flux)
- Hotte de cuisine
- Volets roulants
- Spa / sauna / piscine
- Portail motorisé
- Porte de garage
- Congélateur dédié
- Interphone / visiophone
- Éclairage extérieur
À cette liste s’ajoutent les prises RJ45, désormais obligatoires en construction neuve ou rénovation complète, raccordées au coffret de communication situé généralement dans la même GTL que le tableau électrique.
Circuits prises, éclairage et confort
La norme impose au minimum 2 circuits d’éclairage (1 seul toléré en studio), ce qui évite la mise dans le noir complète en cas de défaut. Les circuits prises de courant se répartissent par pièce ou par zone, en distinguant notamment la cuisine, très consommatrice.
Les circuits 16 A obligatoires au nombre de 3 garantissent un socle de distribution suffisant pour les usages courants (prise TV, bureau, chambre, salon). En pratique, un logement de 80 à 100 m² en comptera davantage afin de segmenter finement les zones et d’éviter de surcharger un seul disjoncteur.
GTL et prises associées au tableau électrique 3 rangées
Autour du tableau 3 rangées, la norme NF C 15-100 impose un certain nombre d’équipements complémentaires dans la GTL. Ils jouent un rôle central dans l’exploitation quotidienne de l’installation.
Prises de courant dédiées à proximité du tableau
La présence de prises dans la GTL s’avère obligatoire. La norme prévoit :
- 2 prises 2P+T 16 A à proximité immédiate du tableau
- Une hauteur de pose comprise entre 5 cm et 130 cm du sol
- Un circuit dédié pour ces prises, reconnu et identifiable sur le tableau
Ces prises servent pour le branchement ponctuel d’outils lors des interventions, l’alimentation d’un module de communication, d’une box internet ou d’un équipement de pilotage énergétique. Elles contribuent à limiter les rallonges et dérivations improvisées, sources de désordre et de surchauffe.
Règles complémentaires d’implantation dans le logement
Plusieurs prescriptions viennent compléter l’architecture générale du tableau 3 rangées :
- Prises de cuisine : combiner prises renforcées 32 A (plaques) et prises 16 A pour les petits appareils
- Prises de salle de bains : au minimum IP44 et respect des volumes de sécurité
- Hauteur des interrupteurs : entre 0,90 m et 1,30 m pour une utilisation ergonomique
- Liaisons équipotentielles : obligatoires en salle d’eau pour limiter les tensions de contact
Ces règles participent à la cohérence globale de l’installation, du tableau 3 rangées jusqu’aux appareillages terminaux.
Évolutions 2026 : IRVE, mesure de consommation et protection contre la foudre
Les ajustements de la NF C 15-100 et le contexte énergétique orientent fortement la conception des tableaux électriques 3 rangées vers davantage de pilotage et de préparation à la mobilité électrique.
Circuit IRVE : un impératif de préparation
À partir de 2026, toute installation intégrant une IRVE (Infrastructure de Recharge pour Véhicule Électrique) doit disposer d’un circuit dédié et d’une protection différentielle de type A ou B selon le matériel installé. Le tableau 3 rangées doit fournir l’espace nécessaire au disjoncteur, à l’interrupteur différentiel et éventuellement à un module de gestion de charge.
Ne pas réserver de place pour ce futur circuit enferme le logement dans une configuration difficilement évolutive. Une rangée peu chargée ou un espace libre en extrémité de rangée devient donc une vraie ressource stratégique.
Suivi des consommations et gestion intelligente
Les obligations 2026 prévoient l’intégration d’un dispositif de mesure de consommation en temps réel. Ce module se connecte généralement au compteur communicant et au tableau électrique pour suivre la répartition des usages par circuit ou par zone.
La gestion intelligente ressort fortement recommandée : délestage automatique des circuits non prioritaires, pilotage des gros consommateurs (chauffe-eau, chauffage électrique, IRVE), scénarios horaires. Ces dispositifs s’installent dans la GTL ou directement sur une rangée du tableau, ce qui renforce l’intérêt de maintenir au moins 20 % de réserve.
Évaluation du risque foudre et parafoudres
La norme exige une évaluation du risque foudre par calcul. Selon la localisation et le type de réseau, l’installation d’un parafoudre devient obligatoire. Ce composant se place en tête du tableau, en coordination avec le disjoncteur de branchement.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéUn tableau 3 rangées bien conçu garde un emplacement direct en amont des rangées, permettant d’ajouter facilement un parafoudre sans reconfigurer tout le câblage.
L’ajout tardif d’un parafoudre ou d’un module de gestion énergétique dans un tableau saturé entraîne souvent des dérivations et rallonges en façade. Prévoir l’emplacement dès la conception limite fortement ces adaptations improvisées.
Consommation des foyers et impact sur le dimensionnement du tableau 3 rangées
La structure du tableau électrique ne se conçoit plus uniquement sous l’angle de la sécurité. Elle influence aussi la maîtrise de la consommation et la possibilité de suivre les usages en détail.
Ordres de grandeur de la consommation résidentielle
En France, le secteur résidentiel se situe au deuxième rang des consommateurs d’énergie derrière le transport. Les données moyennes pour 2026 indiquent :
- Consommation annuelle moyenne : 4255 à 4802 kWh/an
- Consommation mensuelle moyenne : environ 400 kWh/mois
- Facture annuelle : 825 à 1119 €
- Facture mensuelle : autour de 93 €/mois
Ces valeurs varient fortement selon la surface, le mode de chauffage et la composition du foyer. Par exemple :
- Personne seule : 200 à 300 kWh/mois (2223 à 2365 kWh/an)
- Famille de 4 personnes : 1400 à 1870 kWh/mois (8000 à 14000 kWh/an)
- Maison 100 m² chauffée à l’électrique (4 personnes) : 17026 kWh/an
- Maison 100 m² sans chauffage électrique : 1935 kWh/an
- Maison 50 m² (2 personnes, chauffage électrique) : 9102 kWh/an
- Studio 20 m² (1 personne) : 1368 kWh/an
Répartition par usages : rôle du tableau dans la maîtrise des kWh
En résidentiel, le chauffage représente jusqu’à 70 % de la consommation totale. Les usages fixes (éclairage, appareils ménagers, électronique) atteignent environ 2228 kWh/an. Un tableau 3 rangées bien segmenté simplifie la mise en place d’un suivi par poste : chauffage, ECS, prises, éclairage, IRVE, etc.
La pose de compteurs divisionnaires ou de modules de télémesure sur certaines rangées et sur les circuits les plus gourmands offre une vision plus fine des dépenses. Cela permet d’ajuster les réglages (consignes de chauffage, plages horaires du chauffe-eau, charge du véhicule) sans perdre le confort d’usage.
| Profil de logement | Surface | Consommation annuelle | Enjeu pour le tableau 3 rangées |
|---|---|---|---|
| Studio 20 m² | < 30 m² | ≈ 1368 kWh/an | Tableau compact, peu de circuits spécialisés, suivi simplifié |
| Appartement T3 60 m² | 50–70 m² | ≈ 4000–6000 kWh/an | 3 rangées recommandées, circuits spécialisés multiples, préparation IRVE |
| Maison 100 m² chauffée électrique | ≈ 100 m² | ≈ 17026 kWh/an | 3 rangées exploitées, circuits chauffage segmentés, suivi détaillé |
Tableau électrique 2, 3 ou 4 rangées : comparaison et cas d’usage
Le nombre de rangées conditionne directement la capacité de l’installation à absorber les circuits présents et futurs. Un choix trop restrictif aboutit fréquemment à un second coffret annexe, moins lisible et plus difficile à maintenir.
Comparatif succinct 2 vs 3 vs 4 rangées
| Configuration | Surface / type de logement | Avantages | Limites |
|---|---|---|---|
| Tableau électrique 2 rangées | Studios, petits T1/T2, rénovation légère | Encombrement réduit, coût matériel plus faible | Saturation rapide, peu de réserve, extension difficile |
| Tableau électrique 3 rangées | T2, T3, T4 de 35 à 100 m² | Équilibre entre place disponible, réserve de modules et évolutivité | Demande une GTL correctement dimensionnée |
| Tableau électrique 4 rangées | Maisons spacieuses, habitat avec forte électrification | Beaucoup de circuits spécialisés, domotique avancée, multi-IRVE | Encombrement supérieur, coût un peu plus élevé |
Pour une maison classique autour de 100 m², le tableau 3 rangées se situe dans une zone de confort : assez de modules pour les usages actuels, une marge de 20 % d’emplacements libres pour les projets futurs, et une organisation lisible pour l’utilisateur comme pour l’électricien.
Segments de circuits par rangée : une logique efficace
Une structure efficace de tableau 3 rangées peut s’organiser comme suit :
- Rangée 1 : circuits vitaux et permanents (éclairage général, prises principales du séjour, VMC, congélateur dédié)
- Rangée 2 : circuits de cuisine et électroménager (plaques, four, lave-vaisselle, lave-linge, sèche-linge, hotte)
- Rangée 3 : circuits de confort et extérieurs (chauffe-eau, volets roulants, portail, porte de garage, IRVE, éclairage extérieur)
Chacune de ces rangées sera associée à des différentiels adaptés, en tenant compte des courants de fuite typiques des équipements raccordés. Cette hiérarchie simplifie aussi le repérage sur les étiquettes du tableau et réduit le temps d’intervention en cas d’incident.
« Un repérage clair des circuits par rangée vaut mieux qu’un tableau surchargé où chaque disjoncteur pilote plusieurs zones sans logique apparente. »
Préparer dès aujourd’hui une maison de 100 m² conforme à la norme 2024
Pour un projet de maison standard autour de 100 m², en neuf ou en rénovation complète, le tableau électrique 3 rangées répond de manière équilibrée aux exigences de la norme NF C 15-100 (version 2024) et aux besoins réels du foyer.
Un dimensionnement cohérent repose sur quelques principes structurants :
- Répartir au maximum 8 circuits par rangée
- Conserver au minimum 20 % d’emplacements libres pour de futures extensions
- Séparer les circuits sensibles (informatique, congélateur, alarme) des circuits fortement chargés (chauffage, IRVE, cuisson)
- Prévoir des emplacements réservés pour les modules de mesure et de gestion intelligente
- Intégrer dès la conception la protection contre la foudre lorsque nécessaire
Cette approche procure une installation conforme à la date de mise en service tout en évitant les lourdes modifications lorsque de nouveaux usages émergent, qu’il s’agisse de véhicules électriques, d’extensions de surface ou de solutions domotiques évoluées.
Lors de la conception d’un tableau 3 rangées pour une maison de l’ordre de 100 m², raisonner systématiquement comme si le logement allait recevoir un chauffage électrique modulaire, un circuit IRVE et un système de suivi des consommations. Cette marge de manœuvre évite de rouvrir la GTL dans quelques années.
