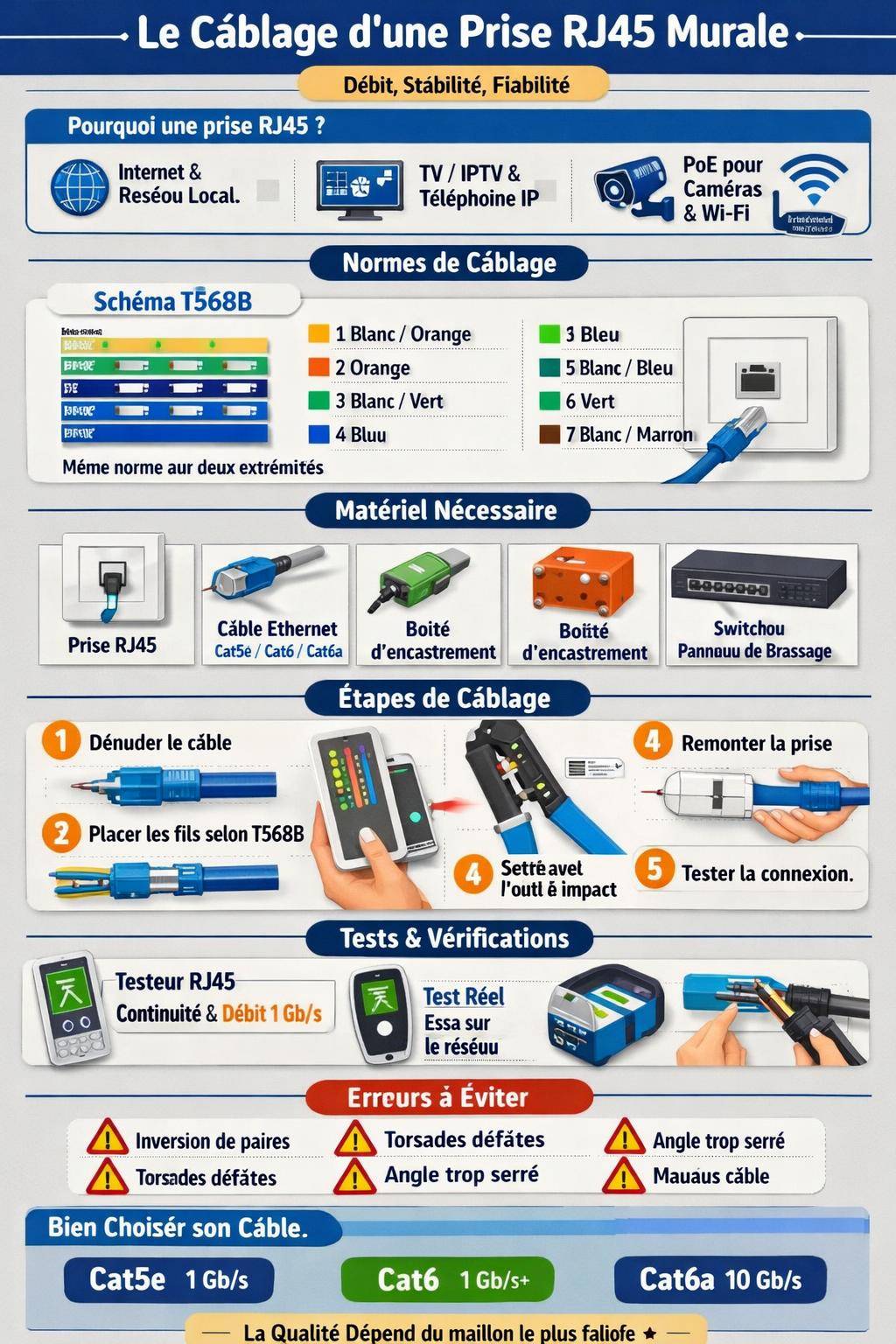

Une prise RJ45 murale bien câblée transforme une connexion internet instable en réseau fiable, rapide et confortable à utiliser au quotidien. En quelques gestes méthodiques, un bricoleur motivé obtient un résultat propre, durable et conforme aux exigences actuelles du câblage VDI (Voix, Données, Images).
La démarche demande surtout de la rigueur et une bonne compréhension du code couleur des paires torsadées. En suivant une méthode claire, la pose d’une prise RJ45 devient une opération accessible, même lors d’une rénovation ou d’un aménagement de bureau à domicile.
| Élément clé | Synthèse rapide |
| But de la prise RJ45 | Assurer une connexion réseau fiable pour internet, TV ou téléphone. |
| Norme de câblage | Utiliser le standard T568A ou T568B et s’y tenir pour tout le réseau. |
| Étapes principales | Dénuder le câble, placer chaque fil dans son logement, serrer le connecteur et refermer la prise. |
| Conseil pratique | Respecter l’ordre des couleurs pour éviter les pertes de débit 📶. |
Prise RJ45 murale : comprendre le rôle et les enjeux avant de câbler
La prise RJ45 murale constitue le point de terminaison du réseau filaire dans une pièce. Elle fait le lien entre le câble Ethernet encastré dans les murs et vos équipements : ordinateur, TV connectée, box TV, imprimante réseau, borne Wi-Fi, téléphone IP. Sans un câblage soigné, le débit chute, les déconnexions se multiplient et l’ensemble du réseau domestique perd en qualité.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filDans une installation moderne, la prise RJ45 remplace progressivement l’ancienne prise téléphonique en T. Elle s’intègre dans un réseau VDI (Voix, Données, Images) centralisé sur un tableau de communication. Chaque prise murale correspond alors à un câble direct, tiré jusqu’au coffret de communication ou au local technique.
Les différents usages d’une prise RJ45 murale
Une prise RJ45 murale bien raccordée transporte plusieurs types de signaux sur un câble à paires torsadées :
- Accès internet et réseau local : connexion d’un PC, d’un NAS, d’une console de jeu, d’une TV connectée.
- Téléphonie IP ou VoIP : raccordement d’un téléphone IP ou d’un adaptateur relié à la box.
- Diffusion TV via IP : boîtiers TV, décodeurs, services IPTV, distribution des flux vidéo depuis un serveur multimédia.
- Alimentation PoE (Power over Ethernet) : caméras de surveillance, points d’accès Wi-Fi, interphones réseau.
Une même prise peut donc servir à plusieurs usages au fil du temps, sans refaire le câblage. Tout repose sur la qualité de la connexion entre le câble et le mécanisme RJ45.
« Une prise RJ45 n’est pas qu’un simple connecteur : elle conditionne la stabilité, la vitesse et la fiabilité de l’ensemble du réseau domestique. »
Normes et topologie d’un réseau RJ45 domestique
Les installations actuelles s’appuient sur des normes précises pour garantir des performances reproductibles. Le câblage en étoile domine : chaque prise murale dispose de son propre câble relié au coffret de communication ou à un switch placé près de la box.
Les deux schémas de câblage normalisés les plus répandus sont :
- T568A
- T568B
Ces schémas définissent l’ordre des fils au niveau de la prise et des connecteurs RJ45. L’important reste de respecter le même standard aux deux extrémités d’un câble pour éviter tout dysfonctionnement.
Matériel et outils nécessaires pour câbler une prise RJ45 murale
Un câblage RJ45 fiable repose sur des composants adaptés et des outils précis. Un équipement cohérent évite les faux contacts, les pertes de débit et les démontages inutiles.
Les éléments de câblage indispensables
Pour installer ou recâbler une prise RJ45 murale, il faut réunir :
- Une prise RJ45 murale (mécanisme + enjoliveur + plaque) de la gamme de votre appareillage électrique, par exemple une prise RJ45 Legrand.
- Un câble Ethernet à paires torsadées, de la bonne catégorie (Cat5e, Cat6, Cat6a…), adapté à l’usage et à la distance. Pour choisir la bonne catégorie, un guide dédié comme les catégories de câble RJ45 apporte des repères précis.
- Une boîte d’encastrement ou un boîtier en saillie si la cloison ne permet pas l’encastrement.
- Un dispositif de répartition au tableau de communication : panneau de brassage, switch, box internet.
La cohérence entre la catégorie de la prise et celle du câble reste déterminante. Un câble Cat6 relié à une prise Cat5e limite les performances à celles de la Cat5e.
Outils recommandés pour un câblage propre
Le câblage d’une prise RJ45 murale demande un minimum d’outillage :
- Tournevis plat ou cruciforme selon la marque de la prise.
- Pince à dénuder ou cutter pour retirer délicatement la gaine extérieure.
- Pince coupante pour ajuster la longueur des fils si besoin.
- Outil d’impact (punch-down) ou outil de connexion LSA, très utile pour enfoncer les conducteurs dans les peignes de connexion.
- Testeur de câbles RJ45 pour valider le bon ordre des fils et l’absence de rupture sur chaque paire.
Certains mécanismes RJ45 intègrent un système de connexion sans outil, avec un capot qui presse les fils sur les contacts. Le principe reste identique : respecter l’ordre et préserver les paires torsadées.
Schémas de câblage RJ45 : T568A, T568B et code couleur
Les huit conducteurs d’un câble RJ45 restent regroupés en quatre paires torsadées. Chaque paire correspond à une fonction réseau spécifique (émission, réception, commutation de signaux, PoE). Le respect du code couleur garantit la compatibilité avec tous les équipements Ethernet.
Différence entre T568A et T568B
Les deux normes T568A et T568B définissent l’ordre des couleurs sur les 8 contacts d’une prise RJ45. Elles utilisent les mêmes couples de couleurs, mais inversent la position de deux paires.
| Numéro de pin | Norme T568A | Norme T568B |
|---|---|---|
| 1 | Blanc / Vert | Blanc / Orange |
| 2 | Vert | Orange |
| 3 | Blanc / Orange | Blanc / Vert |
| 4 | Bleu | Bleu |
| 5 | Blanc / Bleu | Blanc / Bleu |
| 6 | Orange | Vert |
| 7 | Blanc / Marron | Blanc / Marron |
| 8 | Marron | Marron |
Dans la plupart des habitations récentes, la norme T568B reste largement utilisée, notamment par les électriciens et les intégrateurs. L’essentiel : conserver le même schéma sur l’ensemble de l’installation, y compris sur le panneau de brassage et les cordons de raccordement.
Repérer le code couleur sur le mécanisme de prise
Les fabricants de prises murales RJ45 impriment généralement le repérage T568A et T568B directement au dos du mécanisme. On y retrouve des repères colorés sous la forme de petites zones ou de lettres (A et B) qui indiquent où insérer chaque fil.
Avant tout raccordement, il reste utile de :
- Observer attentivement les pictogrammes ou schémas.
- Identifier les emplacements correspondant au standard choisi.
- Vérifier la concordance avec l’autre extrémité du câble (panneau de brassage ou connecteur RJ45 mâle).
Préparation du câble RJ45 avant le câblage de la prise murale
Une préparation propre du câble conditionne la qualité de la connexion. Une gaine trop dénudée, des torsades défaites sur une trop grande longueur ou une traction excessive sur les fils entraînent une baisse de performance, parfois invisible au début mais gênante à terme.
Dégainer proprement le câble
La plupart des câbles RJ45 résidentiels utilisent une gaine en PVC ou LSZH (Low Smoke Zero Halogen). Pour la retirer :
- Inciser délicatement la gaine sur quelques centimètres avec une pince à dénuder ou un cutter.
- Écarter la gaine sans entamer l’isolant des fils internes.
- Supprimer la gaine découpée et les éventuels renforts (croisillon plastique central, ficelle de déchirement).
La longueur de gaine retirée reste limitée. Dans les règles de l’art, on préserve les torsades au plus près des contacts pour limiter la diaphonie et les pertes à haute fréquence.
Organiser les paires torsadées
Une fois le câble dénudé, les quatre paires torsadées apparaissent :
- Blanc / Orange – Orange
- Blanc / Vert – Vert
- Blanc / Bleu – Bleu
- Blanc / Marron – Marron
Il reste préférable de :
- Conserver les torsades jusqu’au plus près du point de connexion.
- Ne détorsader que la partie nécessaire pour positionner les fils dans le peigne.
- Placer les paires dans un ordre logique correspondant au schéma T568B ou T568A choisi.
Étapes détaillées pour câbler une prise RJ45 murale
Le câblage effectif de la prise RJ45 suit une progression logique. Chaque étape sécurise les suivantes. Un travail méthodique évite les oublis et les erreurs d’ordre.
1. Fixer le mécanisme et positionner le câble
Commencez par préparer l’environnement de la prise :
- Ouvrir la boîte d’encastrement ou positionner le boîtier en saillie.
- Passer le câble RJ45 par l’entrée prévue, sans plis marqués.
- Prévoir une boucle de service, une réserve de quelques centimètres de câble à l’intérieur de la boîte.
- Fixer le support ou la griffe de la prise RJ45 de manière stable.
Cette réserve de câble permet un démontage futur sans devoir tirer sur le câble dans la cloison. Une tension permanente sur les fils fragilise les connexions.
2. Positionner les fils sur le repérage couleur
Référez-vous au marquage du constructeur :
- Sélectionner la rangée correspondant au schéma choisi (T568B par exemple).
- Aligner chaque conducteur sur la couleur correspondante : blanc/orange, orange, blanc/vert, vert, etc.
- Veiller à ce que les paires restent groupées jusqu’au plus près du point d’appui.
Les fils viennent se placer dans des gorges ou encoches prévues pour guider l’outil d’impact. À ce stade, ils ne sont pas encore sertis définitivement.
3. Sertir les conducteurs avec l’outil d’impact
L’outil d’impact (ou un système de capot de serrage) assure une connexion franche entre le conducteur cuivre et le contact de la prise :
- Positionner l’outil sur le fil, dans la gorge prévue.
- Appuyer fermement jusqu’au « clic » caractéristique de la connexion.
- Couper l’excédent de fil automatiquement si l’outil possède une lame intégrée.
- Répéter l’opération pour les huit conducteurs.
Un fil mal enfoncé peut donner un contact intermittent. Une vérification visuelle rapide confirme que chaque conducteur est bien au fond de sa gorge et que l’isolant est correctement entamé par le contact.
4. Remonter la prise et installer l’enjoliveur
Une fois tous les fils sertis :
- Repositionner le mécanisme dans la boîte d’encastrement.
- Visser solidement le support, en veillant à ne pas coincer le câble.
- Mettre en place l’enjoliveur et la plaque de finition.
- Vérifier que le connecteur RJ45 femelle affleure correctement en façade.
La prise RJ45 murale offre alors une connectique accessible, protégée et esthétiquement intégrée à la pièce. Le câblage interne reste invisible, tout en restant accessible en cas d’intervention.
Raccorder la prise RJ45 au tableau de communication ou au coffret
Une prise murale ne sert que si son câble arrive correctement au point central de l’installation. Le tableau de communication ou le coffret VDI constitue le cœur du réseau.
Panneau de brassage, coffret multimédia et switch
Selon la configuration, le câble venant de la prise murale se termine :
- Sur un panneau de brassage RJ45, avec des connecteurs femelles alignés.
- Sur une prise keystone RJ45 encliquetée dans un support au tableau.
- Directement sur la box internet ou un switch Ethernet, via un connecteur RJ45 mâle serti.
Le principe reste identique : les huit conducteurs du câble suivent le même schéma de câblage que celui utilisé à la prise murale. La cohérence entre les deux extrémités forme un lien fiable.
Brassage et organisation du réseau
Une fois les arrivées de câbles terminées au tableau, la distribution se fait par cordons de brassage :
- Relier la sortie LAN de la box à des ports de switch.
- Relier chaque port du switch vers la prise correspondante via le panneau de brassage.
- Étiqueter chaque cordon selon la pièce ou l’usage (salon, bureau, caméra, TV).
Ce brassage évolue ensuite selon les besoins : ajout d’un NAS, changement de place d’une TV, création d’un bureau supplémentaire.
Tester sa prise RJ45 après le câblage
Avant de connecter un équipement coûteux ou critique, une vérification systématique évite bien des soucis. Un test simple confirme la continuité électrique, l’ordre des fils et la capacité de la liaison à supporter un débit Gigabit.
Utiliser un testeur de câble RJ45
Le test le plus fiable s’effectue avec un testeur de câbles RJ45 composé d’une unité principale et d’une unité distante :
- Branchez un cordon RJ45 entre la prise murale et l’unité distante.
- Branchez l’autre extrémité du câble (au tableau) sur l’unité principale.
- Lancez le test automatique.
Le testeur indique :
- La continuité de chaque conducteur (1 à 8).
- Les éventuelles inversions de paires.
- Les courts-circuits ou fils rompus.
Un testeur simple identifie la majorité des erreurs de câblage. Pour des installations complexes, certains professionnels utilisent des mesureurs de performances (certifieurs) afin de valider officiellement la catégorie du lien.
Test fonctionnel avec un équipement réseau
En complément, un test « terrain » complète la vérification :
- Relier la prise murale à la box ou au switch au tableau.
- Brancher un PC ou un autre appareil réseau sur la prise murale.
- Observer la LED de link sur l’équipement : elle doit s’allumer en continu.
- Contrôler le débit négocié (100 Mb/s, 1 Gb/s) dans les paramètres de la carte réseau.
Si la liaison tombe systématiquement à 100 Mb/s alors que le matériel et le câble sont compatibles Gigabit, un défaut de torsade ou de contact sur une paire gêne la négociation à 1 Gb/s.
Erreurs fréquentes lors du câblage d’une prise RJ45 murale
Certains défauts de câblage reviennent régulièrement lors d’installations domestiques. Les identifier en amont permet de les éviter et de gagner du temps.
Inversion ou mélange de paires
Inverser deux fils isolés sans respecter l’unité de la paire entraîne des déséquilibres de signal. L’Ethernet se base sur une transmission différentielle au sein de chaque paire torsadée. Si la paire ne correspond plus, le bruit et les erreurs de transmission augmentent.
Pour s’en prémunir :
- Travailler par paire, jamais fil par fil isolé.
- Vérifier visuellement chaque paire avant le sertissage.
- Utiliser le testeur pour confirmer l’absence d’inversion.
Torsades défaites sur une trop grande longueur
Les paires torsadées réduisent les interférences électromagnétiques et la diaphonie entre conducteurs. Lorsque les torsades sont défaites sur plusieurs centimètres, les performances chutent, surtout au-delà du Gigabit.
Un bon repère consiste à :
- Restreindre la longueur détorsadée au strict nécessaire.
- Maintenir les paires aussi proches que possible de la zone de contact.
- Éviter les courbures trop serrées qui écrasent les torsades.
Écrasement et rayons de courbure trop serrés
Un câble RJ45 supporte une certaine flexion, mais pas un pli brutal. Un rayon de courbure trop serré modifie l’impédance du câble et engendre des réflexions de signal.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéQuelques réflexes utiles :
- Éviter les angles droits derrière la prise ou dans les goulottes.
- Respecter un rayon de courbure d’au moins 4 fois le diamètre du câble.
- Ne jamais écraser un câble sous un meuble lourd ou une cloison rigide.
Choisir la bonne catégorie de câble pour sa prise RJ45 murale
La catégorie du câble RJ45 influe directement sur la bande passante et la longueur maximale des liaisons. Pour une installation pérenne, le choix du câble et de la prise s’étudie ensemble.
Cat5e, Cat6, Cat6a : quel niveau de performance viser ?
Pour un logement standard ou un petit bureau, plusieurs catégories coexistent :
- Cat5e : supporte en général le Gigabit Ethernet (1 Gb/s) sur 100 m.
- Cat6 : adapté au Gigabit, et à des débits plus élevés sur de plus courtes distances.
- Cat6a : prévu pour le 10 Gigabit sur 100 m en environnement contrôlé.
Un tour d’horizon plus détaillé des usages par catégorie se retrouve dans le guide câble RJ45 : catégories et performances. L’idée reste de sélectionner une catégorie alignée sur vos besoins réels en débit, en nombre de prises et en évolutivité.
Compatibilité entre câble, prise et réseau
Une prise RJ45 Cat6 installée avec un câble Cat5e ne crée pas de problème de fonctionnement, mais n’apporte pas de gain de performance. Le lien reste limité par l’élément de plus faible catégorie.
Pour une cohérence d’ensemble :
- Choisir la même catégorie pour le câble, la prise et, si possible, le panneau de brassage.
- Prendre en compte la distance entre le tableau et la prise la plus éloignée.
- Anticiper les besoins futurs en vidéo, jeux en ligne, télétravail intensif.
Cas particulier : branchement et remplacement d’une prise RJ45 Legrand
Les gammes Legrand occupent une place notable dans les installations résidentielles. Le principe de câblage reste identique, mais quelques particularités méritent une attention spécifique.
Spécificités de branchement d’une prise RJ45 Legrand
Les mécanismes Legrand proposent souvent un système de connexion rapide sans outil ou un support de fils amovible :
- Le repérage couleur T568A / T568B figure directement sur le support.
- Les fils se positionnent dans un peigne, puis un capot se clipse pour réaliser le serrage.
- Le mécanisme s’insère ensuite dans le support d’appareillage (Céliane, Mosaic, etc.).
Pour suivre pas à pas ce type de montage, un tutoriel dédié comme prise RJ45 Legrand : branchement étape par étape fournit un complément utile avec les spécificités de chaque série.
Remplacement d’une ancienne prise ou d’une prise endommagée
Le remplacement se déroule en plusieurs temps :
- Couper l’alimentation du circuit de prises voisin par sécurité.
- Retirer la plaque de finition et déclipser l’enjoliveur.
- Extraire le mécanisme RJ45 existant avec précaution.
- Noter l’ordre de câblage actuel (photo ou croquis).
- Recâbler le nouveau mécanisme en respectant la même norme (T568B ou T568A).
Un recâblage complet offre l’occasion de vérifier la qualité du câble existant, l’état des conducteurs et la longueur de réserve disponible dans la boîte.
Prise RJ45 murale, Wi-Fi et réseau domestique : trouver le bon équilibre
La généralisation du Wi-Fi ne rend pas les prises RJ45 obsolètes. Les deux approches se complètent et se renforcent mutuellement dans une habitation connectée.
Avantages d’une liaison filaire RJ45
Une liaison Ethernet par prise murale assure :
- Une latence faible, appréciable pour le jeu en ligne et la visioconférence.
- Une stabilité de débit, utile pour la TV 4K, le streaming, les sauvegardes réseau.
- Aucune sensibilité aux obstacles, à l’épaisseur des murs ou aux perturbations radio.
- Une sécurité accrue, le signal restant confiné dans le câble.
Les prises RJ45 murales constituent un socle solide sur lequel vient se greffer la couche Wi-Fi.
Compléter le réseau filaire par des points d’accès Wi-Fi
Un réseau domestique efficace combine souvent :
- Des prises RJ45 dans les pièces stratégiques : salon, bureau, coin TV, atelier.
- Des points d’accès Wi-Fi reliés par Ethernet pour couvrir les zones éloignées.
- Un switch central au tableau pour relier l’ensemble.
Chaque point d’accès Wi-Fi branché sur une prise RJ45 murale bénéficie d’un backhaul stable. Les appareils mobiles profitent du Wi-Fi, tandis que les équipements fixes utilisent le filaire.
Aller plus loin : perfectionner ses branchements RJ45
Une fois les bases maîtrisées, certains bricoleurs choisissent d’optimiser davantage leur réseau domestique. Le câblage RJ45 offre une marge d’évolution intéressante.
Multiplier les prises et prévoir les usages futurs
Lors de travaux, ajouter des prises RJ45 supplémentaires coûte beaucoup moins cher que de revenir plus tard sur des murs finis. Quelques emplacements souvent utiles :
- Derrière la TV principale et près des consoles de jeu.
- Dans chaque chambre, pour un poste de travail ou un futur bureau.
- Dans le garage ou le local technique, pour un NAS ou une caméra.
- Au plafond ou en hauteur, pour d’éventuels points d’accès Wi-Fi.
Apprendre à câbler aussi les connecteurs mâles et les cordons
Le câblage d’une prise murale s’accompagne parfois de la fabrication de cordons sur mesure : sertissage de connecteurs RJ45 mâles, longueur adaptée, gaine renforcée. Cette compétence complète l’installation fixe.
La logique reste la même que pour la prise murale :
- Respect strict du schéma T568B ou T568A.
- Préservation des torsades au plus près des contacts.
- Vérification systématique avec un testeur de câble.
Ressources complémentaires pour maîtriser le câblage RJ45
Pour enrichir encore votre installation et affiner votre technique, plusieurs axes méritent un approfondissement.
- Branchement RJ45 prise : focus sur les bonnes pratiques de raccordement, les erreurs de débutant et les contrôles de base.
- Câble RJ45 catégories : panorama des standards actuels, compatibilités, distances maximales et choix en rénovation.
- Prise RJ45 Legrand branchement : cas pratique orienté sur une marque largement diffusée dans l’habitat.
Avec une méthode structurée, le respect du code couleur et quelques tests de contrôle, le câblage d’une prise RJ45 murale devient une opération maîtrisée. Le réseau domestique gagne en fiabilité et en confort d’usage, pour le télétravail, les loisirs numériques et tous les équipements connectés de la maison.
