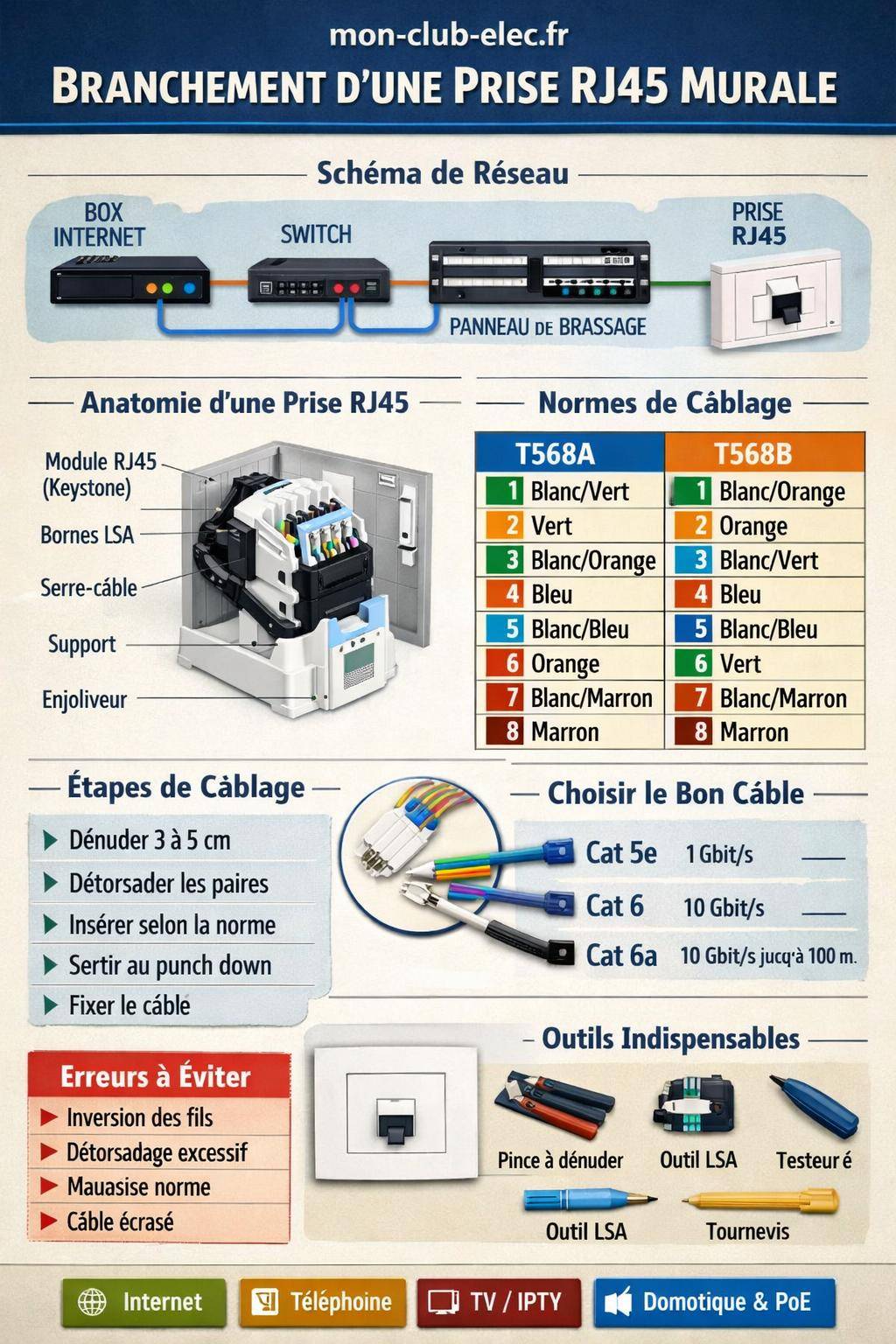

Branchement prise RJ45 murale : le schéma de câblage complet

La prise RJ45 murale est devenue le point de raccordement central pour l’Internet domestique, les réseaux d’entreprise et les installations domotiques. Pourtant, entre les codes couleurs, les normes T568A / T568B et les différents types de câbles, le branchement peut vite sembler confus, même pour un bricoleur habitué à l’électricité.

En maîtrisant le schéma de câblage d’une prise RJ45 murale, tu sécurises ton réseau, tu limites les pertes de débit et tu évites les erreurs qui provoquent des pannes parfois difficiles à diagnostiquer. À partir d’un simple boîtier mural, il devient possible de structurer une installation réseau performante, évolutive et proprement organisée.

Branchement prise RJ45 murale : comprendre le rôle de chaque élément

Avant de suivre un schéma de câblage, le plus efficace consiste à bien comprendre les éléments qui composent une prise RJ45 murale. Cette compréhension clarifie chaque geste de branchement et réduit les risques d’erreurs. Une prise correctement câblée garantit une liaison stable pour le réseau informatique, la téléphonie IP ou la TV sur IP.

Une prise RJ45 s’intègre dans un réseau structuré qui relie un panneau de brassage, un switch Ethernet, une box Internet et les différents points de connexion dans les pièces. Le câblage doit respecter des normes strictes pour assurer une transmission fiable des signaux à haute fréquence.

Les composants d’une prise RJ45 murale standard

Une prise murale RJ45 se compose généralement de plusieurs éléments qui s’assemblent dans un boîtier d’encastrement ou en saillie. Chaque pièce joue un rôle précis dans le raccordement du câble et dans la qualité finale de la liaison réseau.

• Le support ou châssis : la base qui se fixe dans le mur ou sur une boîte d’encastrement.
• Le module RJ45 (connecteur Keystone ou équivalent) : la partie qui reçoit le câble et sur laquelle sont imprimés les repères couleurs T568A / T568B.
• Les bornes de connexion LSA : emplacements où chaque fil est inséré puis serti à l’aide d’un outil de type « punch down ».
• Le cache ou enjoliveur : la finition visible, parfois avec un obturateur anti‑poussière.
• Le serre‑câble ou collier : maintien mécanique du câble pour éviter toute traction sur les fils.

La qualité de ce matériel influence la stabilité de la liaison. Les modules compatibles avec la catégorie du câble (Cat5e, Cat6, Cat6a…) limitent les pertes d’insertion et respectent les performances annoncées.

Les éléments du réseau autour de la prise murale

La prise murale ne fonctionne jamais isolément. Elle fait partie d’une architecture réseau plus large, depuis l’arrivée Internet jusqu’à l’équipement final. Comprendre ce cheminement aide à concevoir un câblage cohérent dans tout le logement ou le local professionnel.

• La box Internet ou l’ONT fibre : point de départ de l’accès réseau.
• Le switch Ethernet : répartiteur qui distribue les ports RJ45 vers chaque prise murale.
• Le coffret de communication ou baie de brassage : zone centrale où aboutissent tous les câbles venant des pièces.
• Les cordons RJ45 : petits câbles souples qui relient box, switch et prises de brassage.

Pour un aperçu détaillé de cette architecture globale, un guide complet sur les branchements électriques et réseaux domestiques donne un cadre technique précieux, en particulier lorsqu’on rénove une installation existante.

Les normes de câblage RJ45 : T568A et T568B expliquées

Le branchement d’une prise RJ45 murale repose sur deux normes principales : T568A et T568B. Ces standards définissent l’ordre des conducteurs dans le connecteur. Le respect strict de cet ordre garantit la compatibilité avec les équipements réseau.

Les deux schémas utilisent les mêmes paires torsadées, mais l’ordre des couleurs diffère pour deux d’entre elles. Sur le plan électrique, les performances restent comparables tant que la même norme est utilisée aux deux extrémités du câble.

Tableau comparatif des codes couleurs T568A / T568B

Le tableau ci‑dessous résume le positionnement des fils pour chaque broche du connecteur RJ45. Cette représentation facilite la visualisation lors du câblage dans une prise murale.

Sur la plupart des modules RJ45 muraux, les deux schémas sont imprimés directement à côté des borniers. Les zones colorées T568A et T568B évitent les confusions, à condition de rester cohérent d’un bout à l’autre du réseau.

Quelle norme choisir pour son installation domestique ?

Dans un logement, T568B est très utilisé, notamment sur les cordons patch RJ45 du commerce. Dans de nombreux pays, cette norme s’est imposée dans les baies de brassage et les installations de petits bureaux. Les performances réseau restent similaires à T568A pour Internet et le multimédia.

L’essentiel consiste à utiliser la même norme sur toute la chaîne : prise murale, panneau de brassage, connecteurs mâles RJ45. Un mélange des deux entraîne des câbles croisés involontaires et des dysfonctionnements difficiles à interpréter.

« Sur toute installation résidentielle, nous exigeons la cohérence de la norme de câblage RJ45 du coffret jusqu’aux prises terminales. Un seul mélange T568A / T568B suffit à perturber un réseau entier. »

Un intégrateur réseau spécialisé en habitat connecté

Choisir le bon câble RJ45 avant de brancher une prise murale

Le schéma de câblage d’une prise RJ45 murale dépend aussi du type de câble Ethernet employé. Section du conducteur, blindage, catégorie, tout influe sur le débit, la portée et la résistance aux perturbations électromagnétiques.

Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par fil

Une installation murale fixe utilise généralement du câble rigide (massif), alors que les cordons qui relient les équipements se composent de conducteurs souples. Le choix de la catégorie conditionne les débits théoriques admissibles.

Catégories de câble RJ45 : impact sur le débit et la bande passante

Les catégories les plus répandues en habitat et dans les petits bureaux vont de la Cat5e à la Cat6a. Chaque catégorie apporte une bande passante et un débit maximum différent. Pour un projet de câblage structuré, un point sur les catégories de câble RJ45 permet d’adapter le choix au besoin réel.

• Cat5e : jusqu’à 1 Gbit/s sur 100 m, suffisant pour l’Internet grand public.
• Cat6 : jusqu’à 1 Gbit/s sur 100 m, 10 Gbit/s sur de courtes distances (jusqu’à 55 m selon le contexte).
• Cat6a : jusqu’à 10 Gbit/s sur 100 m, davantage adapté aux besoins exigeants et aux réseaux évolutifs.

Une prise murale doit toujours être compatible avec la catégorie du câble. Un module Cat5e sur un câble Cat6a limite les performances de l’ensemble. L’installation adopte alors la catégorie la plus faible de la chaîne.

Blindage, type de gaine et environnement de pose

Le blindage joue un rôle central dans la qualité du signal, surtout lorsque le câble RJ45 longe des lignes électriques ou des sources de perturbations (variateurs, moteurs, transformateurs). Plusieurs familles de blindage existent :

• UTP : câble non blindé, adapté aux environnements peu perturbés.
• FTP : blindage global par feuille d’aluminium.
• STP / SFTP : blindage renforcé, souvent paire par paire, pour les environnements bruyants électromagnétiquement.

La gaine extérieure doit aussi être adaptée à l’usage : gaine LSZH pour les locaux recevant du public, gaine renforcée en extérieur ou en passage enterré, gaine fine pour les encastrements délicats. Le type de câble influe sur le rayon de courbure minimum et sur la facilité de raccordement dans la prise murale.

Schéma de câblage d’une prise RJ45 murale : principe général

Le schéma de câblage d’une prise RJ45 murale repose sur un principe simple : chaque paire torsadée du câble doit rester intacte et se retrouver sur les bons contacts du module, selon la norme choisie (T568A ou T568B). Le maintien de la torsade jusqu’au plus près des borniers préserve les performances en haute fréquence.

Une prise RJ45 murale reçoit huit conducteurs répartis en quatre paires. L’ordre de connexion respecte le code couleur imprimé sur la prise. Un mauvais ordre de fils entraîne soit une perte totale de liaison, soit une dégradation du débit avec erreurs de paquets.

Représentation simplifiée du schéma T568B pour une prise murale

En T568B, très présent dans les installations domestiques, l’ordre des fils dans la prise murale se présente ainsi, en suivant la numérotation des broches de gauche à droite lorsque la languette du connecteur RJ45 est orientée vers le bas :

• Broche 1 : Blanc/Orange
• Broche 2 : Orange
• Broche 3 : Blanc/Vert
• Broche 4 : Bleu
• Broche 5 : Blanc/Bleu
• Broche 6 : Vert
• Broche 7 : Blanc/Marron
• Broche 8 : Marron

Sur le module de la prise, cet ordre est symbolisé par des petits repères colorés. Chaque fil doit être posé dans sa gorge correspondante, sans inversion. La torsade est conservée jusqu’au raccord LSA pour limiter la diaphonie.

Schéma complet d’un lien RJ45 : du coffret à la prise murale

Le schéma de câblage ne concerne pas uniquement la prise murale elle‑même. Il se conçoit comme un canal complet allant du panneau de brassage ou coffret jusqu’à la prise, puis jusqu’au cordon qui rejoint l’équipement final. Chaque canal doit rester homogène en catégorie, en blindage et en norme de câblage.

En pratique, le même câble posé dans la cloison est raccordé :

• au panneau de brassage côté coffret (terminaison LSA ou Keystone),
• à la prise murale côté pièce,
• puis relié par un cordon RJ45 à la box ou au switch d’un côté, et à l’ordinateur ou à la TV connectée de l’autre.

Le schéma logique reste le même, mais les points de raccordement se multiplient. Un défaut à une seule extrémité influence la performance globale du lien.

Étapes détaillées pour brancher une prise RJ45 murale

Le branchement d’une prise RJ45 murale suit une succession d’étapes précises. Chaque geste vise à préserver le câble, à respecter le code couleur et à assurer une bonne tenue mécanique dans le temps.

Une organisation méthodique évite les erreurs et les retravaux. Une prise correctement câblée transmet le débit prévu par la catégorie du câble, sans perte significative ni instabilités.

1. Préparation du câble dans le boîtier

Le travail commence par la préparation du câble RJ45 à l’intérieur du boîtier mural. Un dégagement propre de la gaine facilite le positionnement des fils sans tirer sur les conducteurs.

• Couper le câble à la bonne longueur, en gardant une marge de quelques centimètres pour le raccordement.
• Dégainer la gaine extérieure sur environ 3 à 5 cm, sans entailler les isolants des fils internes.
• Conserver le fil de drain ou le blindage (si présent) pour son raccordement éventuel à la terre via le module.
• Positionner le câble dans son cheminement, en respectant un rayon de courbure adapté.

Il vaut mieux éviter les torsions excessives et les angles trop fermés, qui fragilisent le conducteur massif et perturbent l’impédance caractéristique du câble.

2. Respect de la longueur de détorsadage

Les performances d’un lien RJ45 dépendent largement de la longueur de câble détorsadée à proximité de la prise. Une détorsade trop importante augmente les perturbations entre paires et réduit la qualité du signal à haute fréquence.

Les recommandations habituelles limitent la partie détorsadée à moins de 13 mm par paire pour les catégories actuelles. Sur certains modules, des repères aident à ajuster cette longueur maximale.

• Repérer chaque paire (Orange, Vert, Bleu, Marron).
• Détorsader juste ce qu’il faut pour amener les fils dans les encoches LSA.
• Positionner immédiatement les conducteurs dans le bon ordre, sans laisser de longueur libre inutile.

3. Insertion des fils selon la norme choisie

Une fois les paires préparées, chaque fil s’insère dans son emplacement dédié sur le module RJ45. À ce stade, le suivi rigoureux du code couleur reste primordial. Une seule inversion compromet la liaison.

• Identifier sur le module la zone T568A ou T568B selon la norme choisie.
• Insérer chaque fil dans la fente correspondante sans le couper au préalable.
• Maintenir les paires groupées jusqu’aux borniers, en évitant les croisements inutiles.

Une vérification visuelle avant le sertissage évite de devoir recommencer l’opération. La comparaison directe avec le tableau des broches apporte un contrôle rapide et fiable.

4. Sertissage avec l’outil de type « punch down »

Les borniers LSA se raccordent à l’aide d’un outil de connexion (punch down ou Krone). L’outil enfonce le fil dans la gorge, réalise le contact et coupe l’excédent d’un seul geste.

• Positionner l’outil dans l’axe du fil et du bornier.
• Appuyer fermement pour insérer le conducteur dans la gorge métallique.
• Retirer l’extrémité de fil coupée par l’outil.
• Répéter pour chaque conducteur jusqu’à compléter le module.

Un sertissage incomplet provoque des contacts intermittents. En cas de doute, un second appui franc sécurise la connexion sans détériorer le module.

5. Fixation du câble et remontage de la prise

Une fois tous les conducteurs sertis, le câble doit être solidement maintenu pour éviter toute traction sur les fils. Cette précaution assure une meilleure tenue dans le temps, notamment lors des manipulations répétées des cordons RJ45.

• Fixer le câble à l’aide du serre‑câble intégré ou d’un collier nylon.
• Vérifier qu’aucune paire ne se retrouve écrasée ou trop pliée.
• Repositionner le module RJ45 dans le support, sans forcer.
• Remettre la plaque de finition et visser l’ensemble sur le boîtier mural.

La prise RJ45 murale se retrouve alignée avec les autres appareillages (prises électriques, interrupteurs). Un montage soigné limite les contraintes mécaniques et améliore le rendu esthétique.

Branchement prise RJ45 murale : erreurs courantes et diagnostics

Lorsqu’une prise RJ45 murale ne fonctionne pas ou offre un débit médiocre, quelques erreurs reviennent fréquemment. Les repérer rapidement permet de corriger l’installation sans tout démonter.

Une méthode de diagnostic structurée aide à localiser l’anomalie : prise murale, coffret, cordon, box, ou configuration logique du réseau.

Inversions de fils et paires mal respectées

L’inversion des conducteurs d’une paire arrive souvent lorsqu’on suit uniquement les couleurs individuelles au lieu de respecter les couples torsadés. Cette inversion modifie les caractéristiques électriques de la ligne et diminue la qualité de la liaison.

• Paire Orange (1 et 2) mélangée avec la paire Verte (3 et 6).
• Erreur classique sur les fils Bleu et Blanc/Bleu (4 et 5).
• Permutation de fils entre deux prises lors d’une pose groupée.

Les testeurs de câbles RJ45 de base signalent ces inversions par un ordre de voyants incorrect ou une mention de paire inversée. Un simple recâblage des fils concernés restaure les performances annoncées.

Détorsadage excessif et écrasement du câble

Un excès de détorsadage près des prises, combiné à un passage du câble dans des zones trop serrées (colliers trop serrés, écrasement dans le boîtier), génère de la diaphonie et des pertes en bande passante. Le débit reste parfois acceptable en 100 Mbit/s, mais chute dès qu’un débit supérieur est sollicité.

Lors du diagnostic, certains signes orientent vers ce type de défaut :

• Connexion stable en 100 Mbit/s mais instable en 1 Gbit/s.
• Taux d’erreurs élevé sur des outils de mesure détaillés.
• Longueurs de conducteurs visibles non torsadés à l’ouverture de la prise.

Mauvaise compatibilité matériel / catégorie

Un autre frein à la performance réside dans la compatibilité entre câble, prise et panneau de brassage. Mélanger Cat5e, Cat6 et Cat6a dans un même lien entraîne une limitation au plus faible dénominateur. Le réseau reste fonctionnel, mais sans exploiter la pleine capacité prévue.

Dans un diagnostic, quelques questions guident la recherche :

• La prise murale est‑elle de la même catégorie que le câble posé dans le mur ?
• Le panneau de brassage respecte‑t‑il la même catégorie que l’ensemble ?
• Les cordons RJ45 entre box, switch et prises de brassage sont‑ils adaptés au débit recherché ?

« Pour atteindre un débit de 10 Gbit/s stable, chaque élément du canal doit suivre la même catégorie. Un seul cordon sous‑dimensionné agit comme un goulot d’étranglement. »

Extrait d’un retour d’expérience d’installateur réseau tertiaire

Cas particuliers : prise RJ45 murale pour téléphone, TV et domotique

Une prise RJ45 murale ne sert pas uniquement à l’accès Internet. Dans un logement équipé d’un coffret de communication, la même infrastructure prend en charge la téléphonie, la télévision et de plus en plus de services domotiques (capteurs, caméras IP, systèmes d’alarme).

Le câblage reste basé sur le même schéma Ethernet, mais l’affectation des ports dans la baie de brassage varie selon l’usage. Cette approche mutualisée simplifie les évolutions futures sans modifier le câblage dans les murs.

Utilisation d’une prise RJ45 pour la téléphonie

La téléphonie analogique ou IP passe sans difficulté par un câblage RJ45 normalisé. Dans certains cas, seuls deux fils suffisent, mais de plus en plus de box proposent directement des ports RJ11 ou RJ45 pour la voix sur IP.

• Le câble mur/prise reste câblé en Ethernet standard T568A ou T568B.
• La box fournit le signal téléphonique, raccordé sur un port de brassage dédié.
• Un adaptateur éventuel RJ11 / RJ45 se place côté terminal (téléphone).

Ainsi, la même prise murale peut passer d’un usage Internet à un usage téléphonie par simple rebrassage dans le coffret, sans modification de la prise ni du schéma de câblage physique.

Distribution TV via une prise RJ45 murale

Certains opérateurs fournissent un décodeur TV relié en Ethernet à la box. Dans ce cas, la prise RJ45 transporte un flux IPTV standard, identique à n’importe quelle liaison réseau. Le schéma de câblage reste strictement identique.

Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécurité

Dans d’autres contextes plus spécifiques, des systèmes distribuent un signal TV (satellite ou TNT) modulé sur IP. Là encore, le réseau RJ45 sert de support à une transmission numérique, sans changer le principe de branchement au niveau des prises murales.

Domotique, caméras IP et alimentation PoE

Les prises RJ45 murales alimentent de plus en plus d’équipements domotiques : caméras IP, bornes Wi‑Fi, interphones connectés, contrôleurs d’accès. Dans ces cas, le câble RJ45 transporte à la fois les données et l’alimentation électrique via le PoE (Power over Ethernet).

• Respect strict de la catégorie et du blindage recommandés.
• Qualité des connexions LSA pour éviter tout échauffement excessif.
• Prise en compte de la puissance PoE dans le choix du switch ou de l’injecteur.

Le schéma de câblage de la prise reste identique, mais la qualité du contact et le respect des normes prennent une importance particulière, car le câble véhicule de l’énergie en plus des signaux de données.

Outils et accessoires utiles pour un câblage RJ45 réussi

La réussite d’un branchement de prise RJ45 murale repose aussi sur l’outillage. Un matériel adapté réduit les erreurs et améliore la qualité du sertissage. Même pour un particulier, quelques outils simples changent nettement le résultat.

Outils de base pour le câblage d’une prise RJ45

Pour une installation ponctuelle, certains outils suffisent largement. Ils garantissent un serrage correct et une coupe nette des fils, sans détériorer les conducteurs.

• Pince à dénuder ou outil d’ouverture de gaine : limitation des risques de blessure du conducteur.
• Outil punch down : raccordement fiable sur les borniers LSA.
• Tournevis adaptés : pour la fixation du support et de la plaque.
• Testeur de câble RJ45 basique : vérification des continuités et des inversions.

Un test final sur chaque prise valide le câblage avant la mise en service complète. Ce contrôle simple évite de rechercher ultérieurement une erreur cachée dans un mur.

Accessoires complémentaires pour une installation propre

Au‑delà des prises elles‑mêmes, quelques accessoires facilitent l’organisation du réseau et la lisibilité de l’installation. Ces éléments assurent une maintenance plus confortable sur le long terme.

• Étiquettes de repérage : numérotation des prises et des ports de brassage.
• Gaines et moulures de finition : protection mécanique des câbles apparents.
• Serre‑câbles et bandes auto‑agrippantes : maintien des nappes de câbles dans le coffret.
• Boîtiers d’encastrement adaptés : profondeur suffisante pour accueillir le rayon de courbure du câble.

Schéma de prise RJ45 murale et intégration dans l’installation globale

Une prise RJ45 murale bien branchée s’intègre dans un ensemble cohérent qui englobe alimentation électrique, coffret de communication et répartition des services (Internet, TV, téléphonie, domotique). Le schéma de câblage fonctionne alors comme une brique d’un système global.

Lors d’un projet complet, coordonner réseau et électricité simplifie les passages de gaines, la disposition des boîtiers et le regroupement des appareillages. Sur ce point, un guide structuré sur les branchements électriques offre un cadre de réflexion utile pour organiser prises RJ45, prises de courant et points lumineux dans un même plan.

Positionnement des prises RJ45 dans les pièces

La position de la prise influe sur le confort d’usage et sur la longévité du câblage. Les installateurs réseau recherchent des emplacements accessibles, protégés des chocs et suffisamment proches des équipements à raccorder.

• À proximité des prises de courant destinées aux équipements multimédias.
• Loin des zones humides ou soumises à de fortes variations de température.
• À une hauteur standard compatible avec les boîtiers électriques existants.
• Au besoin, en double ou triple poste dans un même espace (salon multimédia, bureau).

Une densité raisonnable de prises RJ45 dans un logement évite les rallonges inesthétiques et les câbles qui traversent les pièces, sources de dégradation à terme.

Schéma logique : adressage, VLAN et gestion du trafic

Au‑delà du câblage physique, un réseau structuré repose aussi sur une organisation logique : adressage IP, segmentation éventuelle en VLAN, priorisation de certains flux (voix, vidéo, domotique). Une prise RJ45 murale correctement branchée forme alors un point d’ancrage fiable pour cette couche logique.

Dans un environnement résidentiel évolué ou un petit bureau, cette organisation logique permet :

• de séparer le réseau invité du réseau interne,
• de sécuriser les équipements domotiques sensibles,
• d’optimiser la bande passante pour les usages professionnels.

Le schéma de câblage reste identique, mais la configuration des équipements actifs (box, routeur, switch manageable) complète la qualité du câblage RJ45 mural pour fournir un réseau cohérent et évolutif.

Aller plus loin avec les schémas de prises RJ45 : ressources et bonnes pratiques

Un câblage RJ45 de qualité repose sur un ensemble de bonnes pratiques qui dépassent le simple branchement d’une prise murale. Compréhension des catégories de câbles, respect des normes, organisation du coffret de communication et tests systématiques forment un tout cohérent.

Pour approfondir ces aspects, un autre volet consiste à se pencher sur le schéma global des prises RJ45 murales, les différents types de modules (Keystone, 45×45, platine), et les astuces de pose en rénovation. Ce prolongement apporte une vision plus large, utile pour structurer un réseau domestique complet à partir de quelques prises murales stratégiquement positionnées.
