Bac encastrable pour tableau électrique : lequel choisir selon son coffret

Le choix d’un bac encastrable pour tableau électrique conditionne autant la sécurité de l’installation que la qualité de finition du mur. Une mauvaise association entre coffret et bac d’encastrement entraîne des surépaisseurs, des problèmes d’alignement, des contraintes de maintenance et parfois un refus de conformité.

En travaillant sur les dimensions réelles des coffrets, la capacité en modules et les contraintes de la norme NF C 15-100, on identifie des combinaisons cohérentes pour chaque configuration : rénovation, logement neuf, cloison creuse ou mur plein. Les points clés se jouent dans quelques millimètres de profondeur, dans la réserve d’évolutivité et dans le choix du matériau.

Bac encastrable pour tableau électrique : rôle, fonctions et contraintes normatives

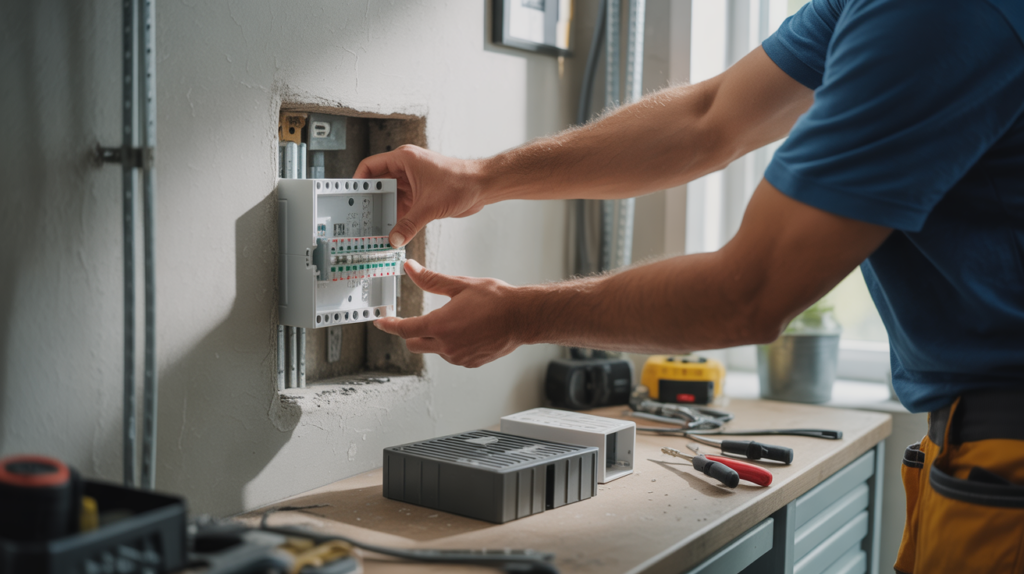

Le bac encastrable pour tableau électrique sert de support structurel au coffret et assure l’intégration propre dans le mur ou la cloison. Il définit l’encombrement, la réserve de câblage et la facilité de maintenance. Un bon choix garantit une installation stable, durable, alignée avec la finition intérieure (placo, enduit, lambris) et conforme aux prescriptions de la norme NF C 15‑100.

Le bac encastrable accueille le coffret, les rails DIN, les arrivées de gaines et surtout les zones de réserve pour extensions futures. Il constitue le lien entre la structure du bâtiment (brique, parpaing, béton, cloison sèche) et l’équipement électrique modulaire. Il doit donc combiner robustesse mécanique, volume suffisant pour le câblage et compatibilité stricte avec le modèle de tableau retenu.

« La NF C 15‑100 impose un espace suffisant pour le câblage, la maintenance et la ventilation autour du tableau électrique. Un coffret à l’étroit dans son bac encastrable contrevient à ces exigences. »

Astuce de pro : avant de sélectionner un bac, valider toujours le couple coffret + bac dans la même documentation fabricant. Le panachage de marques pour coffret et bac d’encastrement conduit souvent à des décalages de façade et à des problèmes de fermeture de porte.

Dimensions des coffrets électriques : base de travail pour choisir le bac encastrable

La première étape consiste à connaître les dimensions du coffret électrique à encastrer. Ces cotes conditionnent la taille minimale du bac et l’épaisseur de cloison nécessaire. Pour un usage résidentiel courant, on retrouve des formats standards pour 1, 2 ou 3 rangées de modules.

Dimensions types des coffrets 1, 2 et 3 rangées

Les valeurs suivantes donnent une base de sélection pour un bac adapté :

Ces mesures (longueur, hauteur, profondeur) guident le choix du bac encastrable. Le bac doit offrir un volume intérieur supérieur, pour laisser passer les gaines, accueillir les conducteurs et prévoir une marge d’évolution. Une correspondance trop juste entre coffret et bac limite la maniabilité lors du câblage.

Pour des tableaux plus complexes, comme un tableau électrique 4 rangées, la logique reste la même : le bac doit suivre la hauteur du coffret, tout en intégrant une réserve latérale et arrière pour les nappes de câbles.

Profondeur du bac d’encastrement : un paramètre décisif

Les bacs d’encastrement existent avec une profondeur variable, généralement comprise entre 90 et 140 mm. Ce paramètre influe directement sur :

• la facilité pour courber les gaines et les câbles derrière le coffret ;
• la possibilité de laisser des réserves pour extensions futures ;
• l’alignement de la façade du coffret avec le parement (placo, carrelage, enduit).

Plus la profondeur du bac se rapproche de celle du coffret, plus le câblage devient contraignant. À l’inverse, un bac un peu plus profond offre une zone de confort pour le passage des conducteurs, surtout dans les installations riches en circuits.

Point de vigilance : la profondeur du bac influe sur l’épaisseur totale du mur ou de la cloison. Sur un mur porteur mince ou une cloison de 72 mm, un bac profond de 140 mm nécessite une réservation soignée, parfois avec renforts ou doublage local.

Formats de bacs encastrables : carrés, rectangulaires et adaptation au coffret

Les bacs encastrables se déclinent en formats carrés ou rectangulaires, avec des dimensions qui varient selon les fabricants et les gammes. Le format final dépend de la hauteur du coffret (nombre de rangées) et de la largeur utile en modules.

Pour un tableau de petite capacité (1 rangée), un bac plutôt carré facilite l’intégration dans une cloison légère ou un refend étroit. Pour les tableaux 2, 3 ou 4 rangées, le bac prend une forme plus rectangulaire, avec une hauteur parfois proche de 60 cm ou plus pour les ensembles évolutifs.

Compatibilité entre bac encastrable et coffret électrique

La compatibilité bac/coffret reste un critère déterminant. La plupart des fabricants conçoivent :

• des coffrets encastrables déjà équipés de leur bac dédié ;
• ou des bacs vendus séparément, mais référencés pour des coffrets bien précis.

Le choix d’un bac générique, non adapté au modèle de coffret, engendre des décalages sur le plan de joint, des difficultés de fixation, voire une impossibilité de poser la porte affleurante. Une association en gamme garantit l’alignement et la tenue mécanique.

Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par fil

Dans les projets d’installation de tableau électrique neufs, la sélection d’un ensemble « coffret + bac encastrable » proposé par le fabricant simplifie l’étude : tout est dimensionné pour fonctionner ensemble, y compris les accessoires de finition.

Critères clés pour choisir son bac encastrable selon le coffret

Le choix du bac encastrable ne se limite pas à une question de dimensions. Il s’agit d’analyser le type de tableau, le nombre de modules, le niveau d’évolutivité souhaité et la nature du support (mur ou cloison). Les critères ci‑dessous structurent une sélection cohérente.

Type de tableau : basique ou évolutif

Un tableau basique regroupe les protections indispensables, sans grande marge d’extension. À l’inverse, un tableau évolutif anticipe l’ajout futur de modules pour des circuits supplémentaires : chauffage, IRVE, domotique, production photovoltaïque, etc.

Pour un tableau basique, un bac ajusté au coffret couvert par la norme suffit, avec peu de réserve. Pour un tableau évolutif, la stratégie change :

• prévoir un bac plus haut ou plus large afin d’accepter un coffret plus généreux ;
• laisser une zone libre en bas ou sur les côtés pour ajouter ultérieurement une rangée ;
• anticiper la place pour les gaines supplémentaires et les conducteurs de forte section.

Conseil pratique : viser une capacité électrique supérieure de 20 % aux besoins actuels. Cette marge s’applique aussi au bac encastrable : un coffret légèrement plus grand trouve sa place, sans refaire la maçonnerie ni la cloison.

Nombre de rangées et modules par rangée

Le nombre de rangées et le nombre de modules par rangée pilotent directement la taille du bac. Un tableau 1 rangée de 13 modules ne sollicite pas les mêmes volumes qu’un tableau 3 rangées de 18 modules par rangée.

Pour chaque scénario, la logique reste claire :

• tableau 1 rangée : bac compact, souvent carré, avec réserve modérée ;
• tableau 2 rangées : bac rectangulaire intermédiaire, nécessitant une surface murale suffisante ;
• tableau 3 ou 4 rangées : bac rectangulaire allongé, parfois proche d’une petite armoire encastrée.

Les fiches techniques de coffrets encastrables précisent la largeur en modules (par exemple 13, 18 ou 24 modules par rangée). Le bac d’encastrement doit suivre cette largeur, tout en préservant un jeu latéral pour le passage des gaines et la fixation.

Compatibilité mécanique et accessoires fournis

Au‑delà des dimensions, certains bacs incluent des renforts en bois ou un cadre rigide intégrés pour garantir une meilleure tenue dans les cloisons légères. D’autres prévoient des systèmes de réglage en profondeur, utiles lors de doublages complexes.

Les éléments structurels à prendre en compte :

• Cadre rigide ou renforts pour les cloisons en plaques de plâtre ;
• points de fixation multiples pour s’adapter aux montants métalliques ou aux chevrons bois ;
• clips ou supports pour maintenir les gaines lors du tirage ;
• pré‑découpes pour passages de câbles sur les quatre côtés.

Matériaux des bacs encastrables : plastique, métal, PVC thermoformé

Les bacs encastrables se déclinent en plusieurs matériaux, chacun avec ses atouts pour un contexte donné : résidentiel, tertiaire, locaux techniques, zones exposées aux chocs.

Bacs en plastique : usage résidentiel courant

Le plastique reste le matériau le plus répandu pour les coffrets et bacs destinés aux logements. Il offre un bon compromis entre rigidité, isolation électrique et facilité de mise en œuvre. Les bacs en plastique se marient bien avec les tableaux électriques encastrables standard.

Points marquants :

• poids réduit, maniement facile sur chantier ;
• fixation aisée dans les cloisons en plaques de plâtre ;
• bonne tenue dans le temps en environnement intérieur sec.

Bacs métalliques : robustesse pour applications exigeantes

Les bacs métalliques s’intègrent plutôt dans des configurations proches de l’armoire électrique : locaux techniques, tertiaire, zones de passage exposées aux chocs, ou lorsque la réglementation interne du site impose une enveloppe rigide.

Ils offrent une résistance mécanique appréciable et se combinent à des coffrets ou armoires modulaires spécifiques. L’encastrement demande toutefois une réservation plus précise et une fixation adaptée au support (chevilles, scellement, rails de maçonnerie).

PVC thermoformé : compromis entre souplesse et rigidité

Certains fabricants proposent des bacs en PVC thermoformé, qui assurent une bonne résistance aux chocs modérés et une facilité de découpe. Ce matériau convient bien aux environnements résidentiels et petits tertiaires, avec une mise en œuvre proche de celle des bacs en plastique.

Le PVC thermoformé se révèle pratique pour les rénovations, où les réservations murales ne sont pas toujours régulières. Une légère déformation contrôlée du bac absorbe des écarts de planéité ou des défauts de maçonnerie.

Éléments structurels indispensables : renforts, porte, accessibilité

Un bac encastrable ne se résume pas à une simple “boîte”. Il doit accueillir des éléments structurels et fonctionnels qui garantissent la sécurité, l’ergonomie et le respect de la réglementation.

Renforts et cadre rigide

Les renforts en bois ou cadres rigides jouent un rôle majeur dans les cloisons creuses. Ils évitent les déformations lors du serrage des vis du coffret et lors de l’ouverture répétée de la porte. Sans ces renforts, la façade du tableau fléchit et crée un jour avec le parement.

Sur mur maçonné, le cadre rigide assure une liaison homogène avec le plâtre ou l’enduit, surtout lorsque le bac présente une profondeur généreuse. Il stabilise l’ensemble et limite les fissurations autour de l’ouverture.

Porte obligatoire en résidentiel

En environnement résidentiel, la présence d’une porte de coffret reste obligatoire. Elle protège les appareillages, limite les risques de contact direct et améliore l’intégration esthétique dans la pièce.

Deux types de portes existent :

• porte pleine : aspect sobre, cache totalement les disjoncteurs et modules ;
• porte transparente : visualisation rapide des modules, utile pour contrôler l’état des disjoncteurs sans ouverture.

Le bac encastrable doit donc permettre une pose parfaite du coffret avec sa porte, sans contrainte de débattement ni frottement sur le mur. La façade du bac, du coffret et de la porte forme un ensemble cohérent.

Accessibilité, logements PMR et maintenance

La position du tableau électrique influence directement le choix du bac et l’ergonomie globale. La hauteur recommandée se situe autour de 1,30 m du sol au centre du tableau, ce qui facilite la lecture des repères et les opérations de réarmement.

Pour les logements accessibles aux personnes à mobilité réduite (PMR), certains coffrets et bacs prévoient une implantation encore plus basse, tout en conservant un accès dégagé. Il convient alors d’adapter le format de bac à la fois au coffret et aux prescriptions PMR, en vérifiant l’espace libre devant le tableau.

« Le tableau électrique doit rester accessible, dégagé et aisément manœuvrable. Un bac encastrable correctement dimensionné participe à cette accessibilité, en évitant les surépaisseurs, les obstacles et les coffrets mal alignés. »

Type d’installation : résidentiel, tertiaire, mur plein ou cloison creuse

Le contexte d’installation influence fortement le type de bac encastrable à privilégier. Les contraintes ne sont pas les mêmes selon qu’il s’agit d’un logement, d’un local tertiaire ou d’un environnement industriel léger.

Bac encastrable en résidentiel

En résidentiel, l’encastrement du tableau électrique répond à deux objectifs : sécurité et intégration discrète dans le volume habitable. Le bac doit s’adapter à la nature du support :

• Murs pleins (brique, parpaing, béton) : réservation à la maçonnerie, scellement du bac, ajustement au plâtre ;
• Cloisons sèches (placo) : fixation sur les montants, utilisation de cadres rigides et d’entretoises.

Dans un logement neuf, la solution la plus cohérente consiste à choisir un tableau électrique encastrable livré avec son bac. En rénovation, un bac ajustable en largeur ou en profondeur facilite le rattrapage des contraintes existantes.

Bac encastrable en tertiaire et petits locaux techniques

Dans le tertiaire, même pour des coffrets de taille modeste, le bac encastrable doit supporter un nombre de modules plus élevé et parfois des appareillages de commande (horloges, contacteurs, interfaces domotiques). L’espace derrière le coffret devient essentiel pour organiser un câblage propre.

Les bacs métalliques ou renforcés prennent tout leur sens, surtout dans les circulations, halls ou parties communes soumis à une fréquentation intense. La façade doit résister aux chocs légers et préserver la porte du coffret.

Adaptation au mur ou à la cloison : profondeur et renforts

La nature du support influe sur l’épaisseur de la réservation et sur la façon de solidariser le bac avec la structure :

• Sur mur porteur, un bac profond (jusqu’à 140 mm) s’intègre bien, à condition de respecter la structure et la couverture d’enduit autour du cadre.
• Sur cloison creuse, un bac trop profond oblige à doubler la cloison ou à créer un caisson technique. Un bac plus compact, associé à un coffret peu profond, assure un meilleur équilibre.

Le choix se fait donc en associant les cotes du coffret, la profondeur disponible dans le mur ou la cloison, et les renforts nécessaires pour stabiliser l’ensemble.

Sécurité, normes et dimensions de réserve à respecter

La sécurité électrique ne se limite pas aux disjoncteurs. Elle inclut l’enveloppe qui les héberge, c’est‑à‑dire le coffret et son bac encastrable. La norme NF C 15‑100 encadre ces aspects, avec des exigences sur l’accessibilité, la ventilation et la possibilité de maintenance.

Norme NF C 15‑100 : impact sur le choix du bac encastrable

La NF C 15‑100 impose notamment :

• un espace minimal pour la maintenance devant le tableau ;
• une ventilation suffisante de l’enveloppe pour éviter les surchauffes ;
• l’utilisation de coffrets certifiés pour usage résidentiel dans les logements ;
• une accessibilité adaptée dans les logements PMR.

Le bac encastrable doit donc permettre la pose d’un coffret conforme, avec les distances adéquates pour le passage des conducteurs et l’éventuelle dissipation thermique. Un bac trop exigu limite cette circulation d’air.

Capacité électrique et réserve de 20 %

Une bonne pratique consiste à dimensionner le tableau avec une capacité électrique minimale supérieure de 20 % aux besoins actuels. Cela signifie prévoir suffisamment de modules libres pour des circuits supplémentaires.

Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécurité

Conséquence directe : le bac encastrable doit, lui aussi, tenir compte de cette marge. Un coffret plus haut ou plus large, ajouté ultérieurement, ne doit pas imposer la reprise du mur ou de la cloison. Anticiper ce volume évite de lourds travaux en cas d’évolution de l’installation.

Limite d’utilisation : un bac encastrable dimensionné au plus juste pour un tableau minimal ne supporte pas les évolutions importantes du logement (chauffage électrique supplémentaire, borne de recharge, extension d’habitation). La reconfiguration nécessite alors un coffret plus vaste et souvent une modification structurelle du mur.

Espace pour maintenance et interventions

Le bac encastrable doit laisser un volume de câblage suffisant pour intervenir ultérieurement : ajout de disjoncteurs, remplacement d’un interrupteur différentiel, modification de la répartition des circuits.

Concrètement, un câblage comprimé dans un bac trop étroit rend les manœuvres délicates, augmente les risques de pincement de conducteurs et complique la recherche de défauts. Un espace minimal autour du coffret, à l’intérieur du bac, simplifie chaque intervention.

Exemples de combinaisons bac / coffret selon les besoins

Pour affiner le choix, il reste utile de raisonner par cas concrets. Les scénarios suivants illustrent des associations cohérentes entre bac encastrable et coffret électrique.

Petit logement ou studio : coffret 1 ou 2 rangées

Dans un studio ou un petit T2, un coffret 1 ou 2 rangées suffit souvent, avec quelques modules de réserve. Le bac encastrable associé présente un format compact, compatible avec un couloir étroit ou une entrée réduite.

Configuration typique :

• coffret 2 rangées, env. 13 modules par rangée ;
• bac rectangulaire peu profond (proche de 100 mm) ;
• installation à 1,30 m de hauteur, dans une cloison de distribution.

Maison familiale : coffret 3 ou 4 rangées évolutif

Pour une maison avec plusieurs circuits spécialisés (plaques, four, lave‑linge, sèche‑linge, chauffage, VMC, domotique), un tableau 3 ou 4 rangées offre une organisation claire et évolutive.

Le bac encastrable associé devra :

• suivre la hauteur totale du coffret (3 ou 4 rangées) ;
• offrir une profondeur suffisante pour un câblage structuré ;
• intégrer des renforts si la pose se fait dans une cloison sèche.

Dans ce cas, un tableau électrique 4 rangées avec son bac dédié répond bien à un projet de maison évolutive, surtout si la réserve de 20 % en modules libres est intégrée dès la conception.

Annexe, atelier, tableau divisionnaire

Pour un garage, un atelier ou un tableau divisionnaire alimentant une dépendance, un coffret 1 rangée encastré convient en général. Le bac peut être carré, avec une profondeur ajustée au support (parpaing, brique, cloison).

La priorité se porte alors sur la facilité d’accès, la lisibilité des circuits et le respect de la norme, plutôt que sur l’esthétique de la façade. Un bac robuste simplifie les éventuels ajouts d’appareillages spécifiques (contacteur, horloge, télérupteur).

Résumé des critères de choix pour un bac encastrable adapté

Pour sélectionner un bac encastrable pour tableau électrique cohérent avec son coffret, le raisonnement s’appuie sur quelques axes structurants :

En croisant ces éléments avec les dimensions normalisées des coffrets (1, 2, 3 rangées, voire plus) et la profondeur disponible (90 à 140 mm), le choix du bac encastrable s’aligne naturellement sur le besoin réel du projet. Une approche globale, qui associe coffret, bac, support et norme NF C 15‑100, garantit une installation lisible, durable et adaptée aux futures évolutions du logement ou du local tertiaire.
