Tableau électrique : le guide complet pour comprendre son installation

Le tableau électrique reste le cœur technique d’une installation, le point de passage obligé de chaque circuit, de chaque prise et de chaque lumière. Lorsque ce poste vieillit, se désorganise ou ne respecte plus la norme NF C 15-100, toute la sécurité du logement se fragilise, parfois sans signe visible immédiat.

En comprenant comment se structure un tableau, quels équipements s’y trouvent, quelles obligations réglementaires s’appliquent et quels budgets prévoir en 2026, chaque propriétaire maîtrise mieux ses travaux et ses choix de matériel. Les lignes qui suivent donnent des repères chiffrés, des schémas de réflexion et des conseils pratiques pour préparer un projet cohérent, durable et conforme.

Élément clé	Rôle essentiel
Tableau électrique	Centre de distribution qui alimente et protège chaque zone du logement ⚡
Disjoncteur général	Coupe toute l’installation en cas d’incident majeur
Interrupteurs différentiels	Protègent les personnes contre les fuites de courant
Disjoncteurs divisionnaires	Sécurisent chaque circuit (lumières, prises, électroménager)
Norme NF C 15‑100	Cadre obligatoire pour une installation sûre et conforme

📌

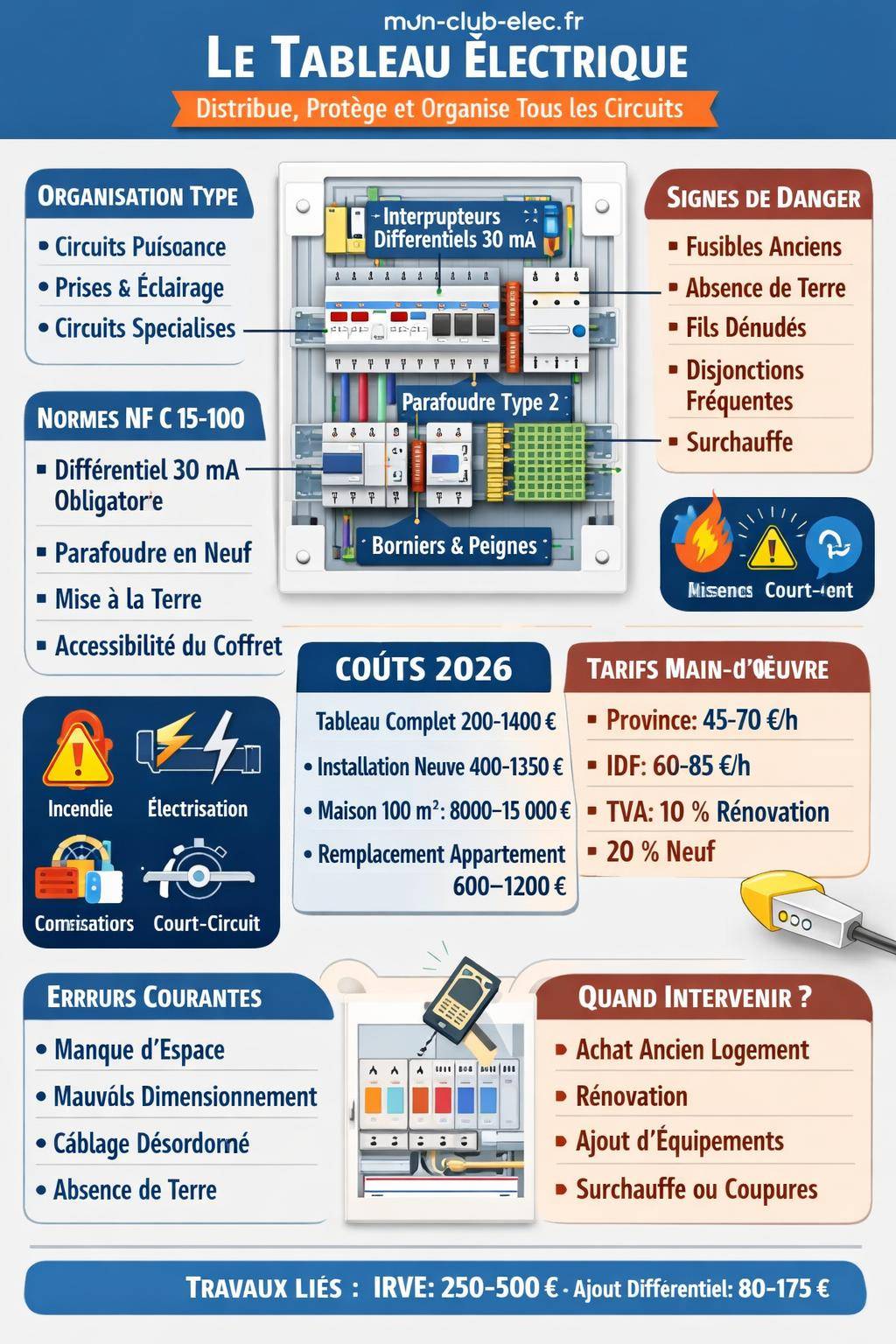

Télécharger l’image

Estimations moyennes 2024 – Tarifs constates pose comprise, hors mise aux normes lourde.

Rôle du tableau électrique : centre nerveux de l’installation

Le tableau électrique regroupe l’ensemble des organes de protection et de commande de l’installation domestique. Il reçoit l’énergie depuis le disjoncteur de branchement (Enedis ou régie locale), puis la distribue vers chaque circuit : éclairage, prises de courant, électroménager, chauffage, chauffe-eau, borne de recharge IRVE, etc.

Son rôle se résume en trois fonctions : protéger, distribuer et organiser. Il protège les personnes et les biens contre les surintensités, les courts-circuits et les défauts d’isolement. Il distribue l’énergie via des rangées de disjoncteurs. Il organise l’installation en regroupant les circuits par zones (jour / nuit, étage / rez-de-chaussée) ou par usages (cuisine, salle de bains, chauffage).

Un tableau bien pensé intègre des dispositifs différentiels 30 mA, un parafoudre type 2 en construction neuve, une réservation d’emplacements pour des extensions futures et une accessibilité simple pour la maintenance. Cette approche évite les improvisations ultérieures et les surcoûts lors de l’ajout de nouveaux circuits.

« Le tableau électrique forme la colonne vertébrale de l’installation : chaque protection mal dimensionnée ou absente rompt l’équilibre global et augmente les risques d’incendie ou d’électrisation. »

Pour un aperçu global de l’architecture d’une installation, un guide comme /guide-electricite-maison/ permet de replacer le tableau dans l’ensemble du schéma électrique du logement.

Composition d’un tableau électrique moderne conforme NF C 15-100

Un tableau récent ne se résume plus à une simple rangée de disjoncteurs. Il rassemble plusieurs familles d’appareillages modulaires, chacun ayant une fonction précise. Comprendre ces éléments aide à lire un schéma, à identifier une anomalie et à dialoguer avec un électricien en termes techniques clairs.

Éléments indispensables d’un tableau domestique

Les composants couramment présents sur un tableau résidentiel sont les suivants :

Interrupteurs différentiels 30 mA : protègent les personnes en coupant en cas de fuite de courant vers la terre (défaut d’isolement, contact indirect).
Disjoncteurs divisionnaires : protègent chaque circuit contre les surcharges et les courts-circuits (10 A, 16 A, 20 A, 32 A, etc.).
Parafoudre type 2 : requis en construction neuve selon la norme et la zone géographique, limite les surtensions transitoires liées à la foudre ou aux manœuvres sur le réseau.
Barrettes de pontage (peignes) : assurent l’alimentation des rangées en toute sécurité, remplacent les raccordements en fils souples désordonnés.
Borniers de répartition : neutre, phase et terre, organisent le câblage et simplifient les interventions ultérieures.
Modules de commande et de confort : contacteurs jour/nuit pour le chauffe-eau, télérupteurs pour l’éclairage, programmateurs ou modules connectés.
Boîtier ou coffret : enveloppe isolante, souvent modulaire, conforme aux indices de protection requis (IP / IK) et aux contraintes de pose encastrée ou apparente.

Chaque rangée respecte une logique : en tête, l’interrupteur différentiel puis, en aval, les disjoncteurs divisionnaires qui desservent les circuits. Cette hiérarchie structure la sélectivité et le diagnostic en cas de coupure.

Organisation type d’un tableau par rangées

Une organisation lisible évite les confusions. Par exemple :

Rangée 1 : circuits de puissance (plaque de cuisson, four, lave-linge, sèche-linge).
Rangée 2 : circuits prises de courant (salon, chambres, bureau).
Rangée 3 : circuits éclairage, VMC, petits auxiliaires.
Rangée dédiée : circuits spécifiques comme la borne IRVE, le chauffe-eau, le plancher chauffant.

Chaque circuit reçoit un repérage clair : étiquettes lisibles, numérotation cohérente, correspondance avec un /schema-tableau-electrique/ conservé près du coffret. Cette documentation simplifie les diagnostics et les interventions de maintenance.

Conseil pratique : conserver à l’intérieur de la porte du tableau un schéma actualisé des circuits et une liste des appareils protégés par chaque disjoncteur évite les recherches laborieuses lors d’une coupure ou d’un dépannage.

Norme NF C 15-100 et obligations légales autour du tableau

La norme NF C 15-100 encadre la conception des installations électriques basse tension dans l’habitat. Elle définit la structure du tableau, le nombre minimal de circuits, la section des conducteurs, le type de protection différentielle, la protection contre les surtensions et les règles spécifiques pour les pièces d’eau.

En construction neuve ou en rénovation lourde avec création complète d’installation, la délivrance du Consuel reste obligatoire. Ce certificat atteste du respect des prescriptions réglementaires avant la mise sous tension définitive par le distributeur.

Exigences clés pour le tableau selon NF C 15-100

Les principales obligations liées au tableau et aux protections associées incluent :

Interrupteurs différentiels 30 mA obligatoires, avec un nombre adapté aux circuits (limitation du nombre de disjoncteurs par différentiel).
Protections dédiées pour les pièces d’eau : circuits de salle de bains placés sous un dispositif différentiel approprié, respect des volumes et des degrés de protection IP des matériels.
Parafoudre type 2 requis en construction neuve selon la zone et les caractéristiques du réseau.
Mise à la terre généralisée : liaison de tous les éléments métalliques accessibles, continuité de la terre jusqu’aux prises.
Accessibilité du tableau : hauteur, dégagement devant le coffret, facilité d’intervention pour un professionnel.

« Tous les éléments métalliques d’une installation intérieure doivent être reliés à un conducteur de protection et à la prise de terre, conformément aux prescriptions de la norme NF C 15-100. »

Les obligations légales mentionnent également l’interdiction d’installer de nouveaux tableaux équipés de fusibles à vis, l’obligation d’un disjoncteur général et l’obligation d’une protection différentielle 30 mA pour les pièces d’eau. En cas de danger manifeste (absence de terre, fils dénudés, protections obsolètes), la mise en conformité devient impérative pour la sécurité des occupants.

Signes de non-conformité et risques liés à un tableau obsolète

Certains indices révèlent une installation vieillissante ou non conforme. Ignorer ces signaux augmente les risques d’incendie, de court-circuit ou d’électrisation. Un contrôle visuel simple met déjà en lumière plusieurs anomalies fréquentes.

Signes courants d’un tableau à risque

Plusieurs symptômes reviennent régulièrement lors des diagnostics :

Absence d’interrupteur différentiel 30 mA en tête de circuits.
Présence de fusibles à vis ou de coupe-circuits en porcelaine.
Fils dénudés ou mal serrés, conducteurs noircis, traces de chauffe.
Absence de conducteur de terre sur certaines lignes de prises ou d’éclairage.
Disjonctions fréquentes au moindre usage simultané d’appareils puissants.
Tableau mal positionné, difficilement accessible ou installé dans un placard encombré.

Les anomalies décrites dans les rapports de diagnostics électriques reprennent souvent les mêmes termes : absence de mise à la terre, fils mal gainés, matériel obsolète, non-respect des règles de sécurité en cuisine ou en salle de bains.

Conséquences concrètes sur la sécurité et le confort

Les risques majeurs associés à un tableau défaillant sont clairement identifiés :

Incendies liés à la surchauffe de conducteurs sous-dimensionnés ou mal serrés.
Électrisation ou électrocution en cas d’absence de protection différentielle ou de défaut de terre.
Court-circuits à cause de connexions défectueuses, de fils mal isolés ou d’équipements vieillissants.
Surchauffe du coffret ou des rangées en cas de mauvaise ventilation ou de surcharge de circuits.

Ces risques ne restent pas théoriques. Une simple combinaison de défaut d’isolement, de connectique mal réalisée et de surcharge conduit à une montée en température progressive des câbles, souvent invisible avant l’apparition d’odeurs suspectes ou de coupures répétées.

Point de vigilance : un tableau ancien qui ne déclenche jamais malgré des signes de chauffe ou des anomalies visibles ne rassure pas. Il signale parfois une absence totale de protection différentielle ou une calibration inadaptée des disjoncteurs, ce qui expose directement les occupants.

Coût d’un tableau électrique en 2026 : budgets et fourchettes de prix

Le budget global associé à un tableau dépend du type d’intervention (mise en sécurité partielle, remplacement complet, installation neuve), de la surface du logement, du nombre de circuits et du niveau de gamme des appareillages. Les données moyennes 2026 donnent une base solide pour se situer.

Coût moyen global et grandes fourchettes

En 2026, le prix moyen d’un tableau électrique (fourniture et pose) se situe autour de 560 €, avec une fourchette générale comprise entre 200 € et 1 400 € selon la configuration et l’ampleur des travaux.

Les principaux cas de figure se répartissent ainsi :

Mise en sécurité (ajout de différentiels, remplacement de fusibles, corrections ciblées) : entre 200 € et 550 €.
Remplacement total du tableau dans un logement existant : entre 450 € et 1 400 €.
Installation neuve dans une construction : entre 400 € et 1 350 € pour le tableau lui-même, hors câblage complet du logement.

Impact de la surface et de la configuration du logement

La taille du bien et le nombre de circuits influencent fortement la facture. Quelques repères de coût :

Configuration	Fourchette de prix TTC estimative	Commentaires
Studio / T1 (6 à 8 circuits)	350 € – 650 €	Tableau compact, nombre de rangées limité.
T2 / T3 (8 à 12 circuits)	500 € – 1 100 €	Équipement différentiel plus étoffé, circuits spécialisés.
Maison (15 à 25 circuits)	900 € – 2 000 €	Plusieurs rangées, circuits chauffage, extérieur, atelier, etc.
Construction neuve câblage intégral (20–25 circuits)	1 500 € – 3 500 €	Inclut tableau, câblage complet et accessoires.
Maison 110 m² neuve (≈18 circuits)	1 300 € – 1 900 €	Installation standard avec protections conformes NF C 15-100.
Changement de tableau appartement (8–12 circuits)	600 € – 1 200 €	Reprise de l’existant, adaptation au bâti.

Pour une maison autour de 100 m², le coût d’un tableau seul se situe souvent entre 550 € et 900 €, dont environ 350 € à 600 € pour le matériel hors main-d’œuvre, selon la gamme de la marque et les fonctionnalités choisies.

Astuce budget : certains fabricants, comme Legrand, proposent des ensembles pré-équipés adaptés à des configurations types. Un coffret structuré comme un /tableau-electrique-legrand/ réduit le temps de pose et limite les erreurs de compatibilité entre modules.

Main-d’œuvre, TVA et coûts annexes en 2026

Au-delà du prix du coffret et des modules, la main-d’œuvre, la TVA et les travaux complémentaires influencent le budget final. Une estimation réaliste tient compte de l’intégralité de ces postes.

Tarifs horaires des électriciens

En 2026, les tarifs horaires hors taxes observés sont les suivants :

Province : entre 45 € et 70 € HT de l’heure.
Île-de-France : entre 60 € et 85 € HT de l’heure.

Une majoration s’applique en cas d’accès difficile, de hauteur importante ou d’horaires spécifiques (soir, week-end). La surcharge varie en général de 1 h à 3 h de facturation supplémentaire selon la complexité.

TVA et type de travaux

La TVA dépend de l’âge du logement et de la nature des travaux :

Rénovation dans un logement de plus de 2 ans : taux réduit de 10 % sur la fourniture et la pose, si l’électricien fournit le matériel.
Construction neuve : taux de 20 % sur la totalité de la prestation.

Pour un chantier associant tableau et reprises partielles des circuits, certaines réparations ou compléments (reprises importantes de lignes existantes, modification d’alimentation principale) engendrent des coûts additionnels compris entre 200 € et 800 € selon l’ampleur.

Tableau électrique et projet global d’installation : du simple coffret à l’installation complète

Le remplacement d’un tableau s’insère souvent dans un projet plus large : rénovation électrique complète, mise aux normes progressive ou construction d’une maison neuve. Dans ce cadre, les ordres de grandeur changent et impliquent une vision globale.

Installation complète dans une maison

Pour une maison d’environ 100 m², une installation électrique complète (tableau, câblage, appareillage, mise à la terre) représente en 2026 :

Maison 100 m² : entre 8 000 € et 15 000 € selon le niveau de finition, le nombre de points lumineux, de prises, et les équipements annexes (domotique, alarme, IRVE).
Mise aux normes au m² : entre 80 € et 150 € par m² en rénovation.
Installation neuve au m² (hors taxes) : entre 70 € et 125 € HT par m².

Dans ces budgets, le tableau représente une part significative mais pas majoritaire. Sa conception reste néanmoins déterminante pour la fiabilité et la possibilité d’évolution ultérieure de l’installation.

Travaux électriques associés au tableau

Lors d’une intervention sur le tableau, des travaux complémentaires reviennent fréquemment :

Ajout d’un circuit IRVE 7 kW pour borne de recharge : entre 250 € et 500 € selon la distance et les contraintes de pose.
Changement ou ajout de prises au départ du tableau : changement de prise simple 50 € à 75 €, ajout de prise 70 € à 120 €.
Ajout d’un interrupteur différentiel supplémentaire : 80 € à 175 € selon la marque et le calibre.
Installation d’une prise unitaire (tirage de ligne complet) : 30 € à 80 € de matériel, hors pose.

Anticiper ces besoins dès la conception du tableau évite un éclatement des travaux et limite les interventions répétées dans le coffret.

Erreurs fréquentes lors de l’installation d’un tableau électrique

Certaines erreurs récurrentes nuisent à la sécurité, à la lisibilité et à l’évolutivité d’un tableau. Les connaître en amont permet de mieux analyser un devis, de questionner un professionnel et, pour les bricoleurs avertis, de respecter un cadre rigoureux.

Problèmes de conception et de dimensionnement

Les erreurs les plus courantes tiennent à une mauvaise préparation du projet :

Non-respect de la NF C 15-100 : nombre insuffisant de circuits, absence de différentiel 30 mA, sections de câbles inadaptées.
Mauvais calculs de charge : circuits sous-dimensionnés par rapport aux puissances des appareils, cartes de chauffage concentrées sur un même différentiel.
Manque d’espace pour extensions futures : absence d’emplacements libres, coffret trop petit pour les évolutions (IRVE, domotique, nouvelles prises).
Mauvaise répartition des circuits : déséquilibre entre les différentiels, mélange de circuits critiques sur une seule protection.

Une étude préalable sérieuse, avec un schéma détaillé des circuits et une estimation des puissances, évite ces déséquilibres et ces limitations.

Problèmes de réalisation et de finition

Au moment du câblage, d’autres erreurs apparaissent fréquemment :

Outillage inadapté engendrant des connexions mal serrées, des fils abîmés ou des isolants entaillés.
Câblage désorganisé : conducteurs mélangés, absence de repérage, impossibilité de suivre un circuit.
Mauvaise ventilation du tableau : coffret encastré dans un volume clos sans espace de circulation d’air.
Absence ou défaut de mise à la terre : terre non reliée sur certaines barres ou certaines lignes.
Tableau mal accessible : positionné derrière un meuble fixe, trop haut ou trop bas.
Présence persistante de fusibles à vis : matériel obsolète, contraire aux standards actuels de sécurité.

« Un tableau bien pensé se lit en quelques secondes : rangées claires, repérage simple, conducteurs rangés et bornes accessibles. À l’inverse, un coffret saturé et enchevêtré rend chaque intervention hasardeuse. »

Limite du bricolage : une intervention partielle sur un tableau sans maîtrise de la NF C 15-100 aboutit souvent à un mélange de matériels anciens et récents, sans cohérence globale. Le gain immédiat se paie par une complexité accrue lors des mises en conformité ultérieures.

Étapes clés pour comprendre un schéma de tableau électrique

La lecture d’un schéma de tableau aide à visualiser la logique d’ensemble, à identifier la place de chaque protection et à vérifier la cohérence des circuits. Quelques repères méthodiques simplifient l’exercice.

Logique de lecture d’un schéma

Un schéma type suit en général le cheminement suivant :

Arrivée depuis le disjoncteur de branchement (abonné).
Répartition vers les interrupteurs différentiels répartis par rangées.
Distribution vers les disjoncteurs divisionnaires, chaque disjoncteur étant associé à un circuit clairement identifié.
Raccordement aux borniers de neutre, de phase et de terre.

La consultation d’un schéma détaillé, comme ceux présentés sur /schema-tableau-electrique/, aide à se familiariser avec les symboles normalisés, les représentations de différentiels, de disjoncteurs, de peignes d’alimentation et de borniers.

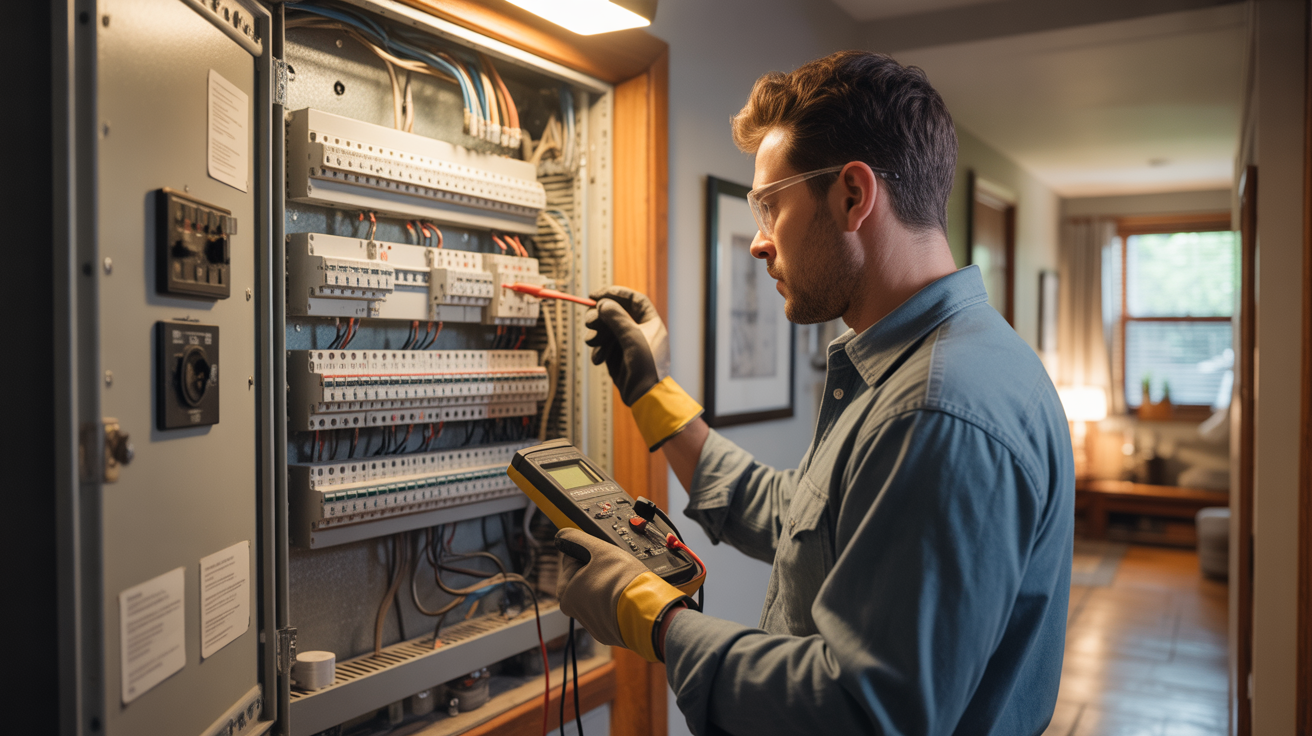

Vérifications simples accessibles au non-spécialiste

Sans intervenir, certains contrôles de base restent possibles :

Présence d’au moins un interrupteur différentiel 30 mA par rangée significative de circuits.
Étiquetage lisible indiquant la destination de chaque disjoncteur.
Absence de fils dénudés visibles hors des bornes de connexion.
Présence d’un bornier de terre avec des conducteurs verts/jaunes correctement serrés.
Présence éventuelle d’un parafoudre type 2 sur les installations récentes.

Ces vérifications ne remplacent pas une mesure professionnelle, mais elles donnent un premier niveau de lecture de la qualité d’exécution.

Cas pratiques : mise en sécurité, remplacement et installation neuve

Les projets autour du tableau se répartissent en trois grandes familles : la mise en sécurité de l’existant, le remplacement complet du coffret et l’installation neuve. Chaque scénario implique une approche technique et budgétaire spécifique.

Mise en sécurité d’un tableau existant

La mise en sécurité vise à réduire les risques majeurs sans revoir toute l’installation. Elle concerne par exemple :

Remplacement de fusibles à vis par des disjoncteurs modulaires.
Ajout d’interrupteurs différentiels 30 mA sur les rangées les plus sollicitées.
Reprise de connexions douteuses, remplacement de borniers ou de peignes vétustes.
Ajout ou reprise du conducteur de terre sur des circuits sensibles (salle de bains, cuisine).

Ce type d’intervention se situe généralement entre 200 € et 550 €, avec un gain de sécurité sensible, même si l’installation ne rejoint pas encore la configuration idéale d’un tableau récent.

Remplacement total du tableau électrique

Le remplacement complet apparaît pertinent lorsque le coffret est saturé, obsolète ou manifestement non conforme. Il s’agit de déposer l’ancien tableau, d’installer un nouveau coffret, de recâbler et de réorganiser les circuits.

Les coûts moyens observés en 2026 s’établissent :

Remplacement complet par un professionnel : entre 400 € et 900 € pour la partie tableau proprement dite.
Changement du tableau d’un appartement avec 8 à 12 circuits : entre 600 € et 1 200 €.

Ces montants incluent la fourniture du coffret, des différentiels, des disjoncteurs, des peignes et des borniers, ainsi que la main-d’œuvre de recâblage.

Installation neuve dans une construction

Dans une maison neuve, le tableau s’inscrit dans un projet global conçu dès la phase de plans. Il accueille d’emblée les circuits imposés par la NF C 15-100 (éclairage, prises, circuits spécialisés) et les besoins spécifiques du foyer (IRVE, domotique, alarme).

Le coût du tableau s’établit alors entre 400 € et 1 350 € selon le nombre de rangées, le niveau d’équipement et la présence d’accessoires (parafoudre, modules connectés, délestage). L’ensemble de l’installation, pour une maison de référence (110 m², 18 circuits environ), se situe dans la fourchette 1 300 € à 1 900 € pour la partie tableau + répartition, intégrée à un budget global d’électricité plus large.

Quand faire contrôler ou remplacer son tableau électrique ?

Plusieurs situations incitent à faire examiner son tableau ou à programmer son remplacement. Un diagnostic en amont évite les travaux en urgence après un incident.

Moments opportuns pour un diagnostic

Un contrôle du tableau se justifie notamment :

Lors de l’achat d’un logement ancien, particulièrement si le diagnostic électrique mentionne des anomalies.
Avant une rénovation globale ou la création de nouvelles pièces (extension, aménagement de combles).
Avant l’installation d’équipements puissants : pompe à chaleur, plaque de cuisson induction, borne de recharge IRVE.
En cas de disjonctions répétées, d’odeurs de chauffe, de bruits anormaux (claquements) dans le coffret.

Un électricien qualifié examine alors l’état des protections, la présence de différentiels 30 mA, la qualité des serrages, la continuité de la terre et l’adéquation entre calibres des disjoncteurs et sections des conducteurs.

Indicateurs d’un remplacement nécessaire

Le remplacement devient souvent inévitable lorsque :

Le tableau utilise encore des fusibles à cartouche ou à vis.
Plusieurs circuits ne possèdent aucune protection différentielle.
Le coffret est sous-dimensionné, saturé, sans possibilité d’ajout d’un seul module.
Le diagnostic électrique fait état de plusieurs anomalies critiques cumulées.
Le logement subit régulièrement des coupures liées à des surcharges sur des circuits insuffisamment dimensionnés.

Le coût du remplacement se compare alors au coût potentiel d’un sinistre et des dommages matériels ou corporels associés. Une mise à niveau anticipée évite ces scénarios et améliore le confort quotidien (coupures plus rares, circuits dédiés optimisés).
