Le tableau électrique triphasé intrigue souvent les particuliers comme les pros en rénovation. Puissance élevée, répartition des phases, protection des personnes et des équipements : l’enjeu dépasse largement le simple « coffret avec disjoncteurs ».
En maîtrisant sa logique, ses schémas de câblage et les obligations de la norme NF C 15‑100, une installation triphasée devient un atout pour alimenter pompe à chaleur, borne de recharge ou atelier sans coupure intempestive. La suite de l’article entre dans le concret, étape par étape.
| Élément clé | Rôle dans une installation triphasée | Pourquoi c’est important |
|---|---|---|
| Répartition des phases | Assure l’équilibre entre les trois phases pour éviter les surtensions. | Protège les appareils et optimise la consommation électrique. |
| Disjoncteur tétrapolaire | Coupe simultanément les trois phases et le neutre. | Indispensable pour couper l’alimentation en sécurité. |
| Équilibrage des puissances | Répartit les appareils énergivores sur différentes phases. | Évite les déclenchements et optimise la puissance souscrite. |
| Différentiels 30 mA | Protègent les personnes contre les fuites de courant. | Sécurité obligatoire et contrôle permanent du réseau. |
| Branchement des appareils triphasés | Connexion adaptée aux équipements haute puissance (pompe à chaleur, borne, four pro…). | Assure un fonctionnement optimal sans surcharger une phase. |
| Neutre et repérage des câbles | Identification claire des fils : L1, L2, L3, N. | Réduit les erreurs de câblage et facilite la maintenance. |
Tableau électrique triphasé : définitions, usages et cadre réglementaire
Un tableau électrique triphasé distribue l’énergie sur trois conducteurs de phase (L1, L2, L3) et un neutre (N) dans la plupart des installations résidentielles et tertiaires. Chaque phase supporte une partie de la puissance totale délivrée par le compteur, ce qui limite l’intensité sur chaque conducteur et autorise l’alimentation d’équipements puissants.
Ce type d’installation répond aux exigences de la norme NF C 15‑100, référence obligatoire pour les installations basse tension en France. Elle s’applique à toute installation neuve et en cas de modification significative : ajout de circuits, rénovation lourde, création d’une borne de recharge, déplacement de tableau, extension d’habitation.
Quand opter pour un tableau électrique triphasé ?
Le passage en triphasé ne relève pas uniquement d’un choix de confort. Il résulte surtout d’un besoin réel en puissance ou de caractéristiques spécifiques de l’installation. Le triphasé devient cohérent dès lors que la puissance demandée dépasse 12 kVA, seuil fréquemment retenu par les gestionnaires de réseau.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filLes cas typiques d’alimentation triphasée sont les suivants :
- Puissance souscrite élevée : au‑delà de 12 kVA, le monophasé devient contraignant (intensité trop forte, disjonctions fréquentes).
- Distance importante compteur / logement : au‑delà d’environ 100 m, la chute de tension impose souvent le triphasé pour limiter les sections de câbles.
- Équipements puissants : chaudière triphasée, pompe à chaleur, cuisinière professionnelle, machines à bois, compresseurs, moteurs de garage, outillage industriel.
- Borne de recharge pour véhicule électrique : pour atteindre 11 kW ou 22 kW, le triphasé s’impose.
Puissance disponible et répartition par phase
En résidentiel, les puissances standards gérées par les compteurs communicants se structurent ainsi :
| Type d’alimentation | Puissance standard | Intensité par phase | Usage typique |
|---|---|---|---|
| Monophasé | 9,2 kVA | 40 A | Logement courant sans gros équipements triphasés |
| Triphasé résidentiel | 18 kVA | 6 kVA / phase | Maison avec PAC, four puissant, atelier léger |
| Triphasé renforcé | ≥ 20 kVA | Selon réglage disjoncteur | Borne VE 11–22 kW, atelier bois, équipements lourds |
Pour un triphasé 18 kVA, chaque phase dispose d’environ 6 kVA. La gestion des charges se joue donc sur la répartition équilibrée des circuits entre L1, L2 et L3 afin d’éviter la surcharge d’une seule phase.
« En triphasé 60 A, limiter l’utilisation à environ 20 A par phase réduit nettement les risques de déclenchement intempestif et améliore la longévité des équipements. »
Norme NF C 15‑100, nouveaux câbles et obligations : ce que le tableau triphasé doit respecter
Le tableau triphasé ne constitue pas un cas à part dans la NF C 15‑100. Il reste soumis aux mêmes principes de sécurité, de sectionnement et de protection, avec quelques nuances liées à la présence de plusieurs phases.
Depuis les dernières évolutions réglementaires, la question des câbles et conducteurs prend aussi une place centrale, notamment dans les bâtiments recevant du public (ERP) et les immeubles de grande hauteur (IGH).
Norme NF C 15‑100 : rappel ciblé pour le triphasé
La NF C 15‑100 encadre :
- La protection des personnes contre les chocs électriques : différentiels 30 mA obligatoires, coupure omnipolaire.
- La protection des biens contre les surintensités et courts‑circuits : disjoncteurs divisionnaires adaptés aux sections de câbles.
- La sélectivité des protections et le repérage des circuits.
- Le dimensionnement des sections de conducteurs selon le calibre des protections et la longueur des lignes.
Pour une compréhension globale de l’organisation et de la structure d’un tableau, un renvoi vers le guide général sur le coffret principal reste utile : fonctionnement détaillé du tableau électrique.
Nouvelle réglementation sur les câbles : impact sur les tableaux triphasés
La réglementation concernant les câbles d’énergie évolue, avec une entrée en vigueur au 23 mai 2025. Elle concerne tous les permis déposés après cette date et s’applique aux bâtiments de type ERP et IGH. Aucun caractère rétroactif : les câbles existants conformes restent en place.
Résumé des exigences :
| Type de bâtiment | Câbles courant fort | Câbles courant faible | Particularités |
|---|---|---|---|
| Résidentiel hors IGH | Classe Eca (R2V, RNF, VU, AR2V) | Classe Cca‑S1, d1, a1 (Grade 2 TV, Grade 3 TV) | Installations neuves : appliquer les nouvelles sections renforcées |
| ERP & IGH | Câbles sans halogène obligatoires (FR‑N1X6G3, FR‑N1X1G1 B2ca, CR1‑C1) | Conformes à la norme XP C32‑325 | Aluminium : FRN1X6G3‑AR remplace U1000AR2V |
Pour les colonnes montantes et fourreaux, les mêmes exigences de réaction au feu et d’absence d’halogènes s’appliquent en ERP/IGH.

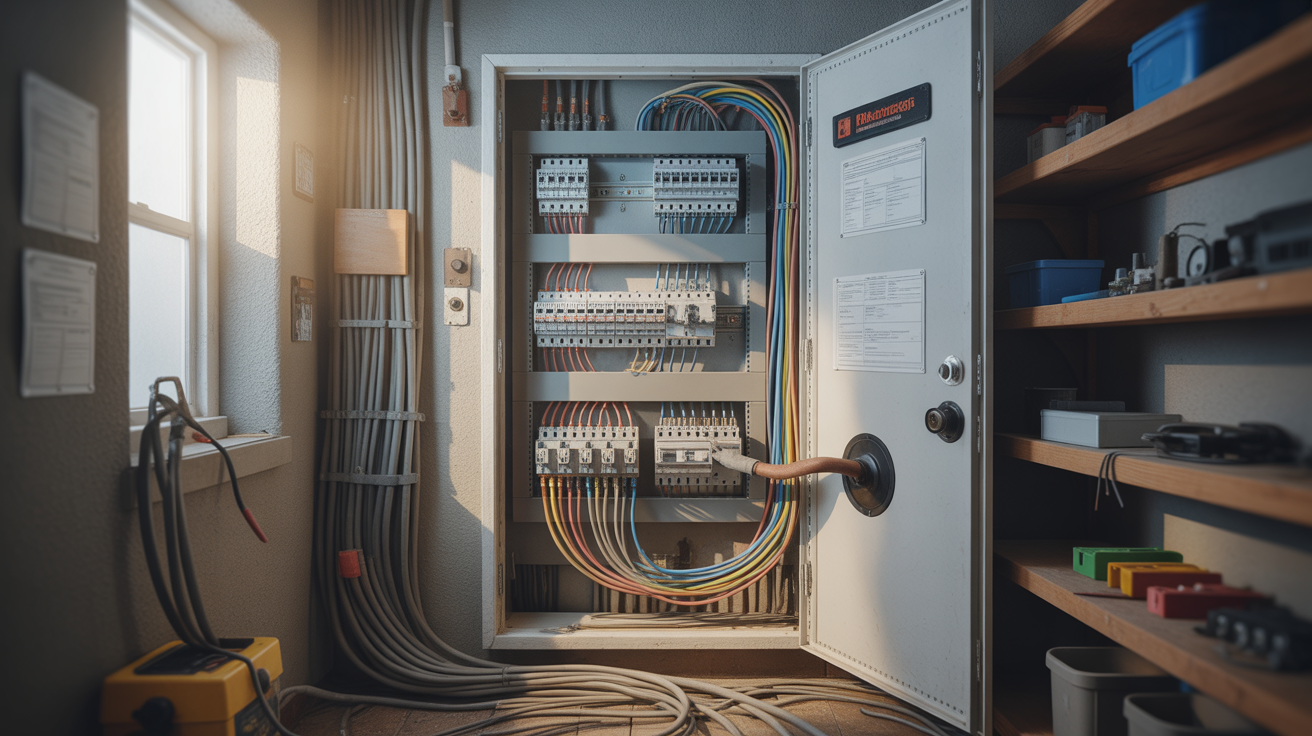

Architecture d’un tableau électrique triphasé : organisation et repérage
Le bon fonctionnement d’un tableau triphasé repose sur une architecture claire, une répartition logique des circuits et un repérage sans ambiguïté. Les coffrets actuels permettent une modularité fine, idéale pour intégrer protections, délestage, parafoudre et équipements de communication.
Éléments clés du tableau triphasé
Un tableau type se compose de :
- Disjoncteur général de branchement : fourni par le gestionnaire de réseau, souvent tétrapolaire en triphasé, calibre réglable (ex : 60 A).
- Interrupteurs différentiels 30 mA : type A, AC, et éventuellement F, qui protègent des groupes de circuits.
- Disjoncteurs divisionnaires : un par circuit, adaptés au courant assigné et à la section des conducteurs.
- Parafoudre : de plus en plus présent, surtout pour alimentation aérienne ou zones fortement exposées à la foudre.
- Bornier de répartition : répartiteurs de phase et de neutre, barrette de terre.
- Accessoires : contacteurs, télérupteurs, modules de délestage, gestion de chauffage, modules pour IRVE.
La norme préconise un tableau d’au moins 18 modules pour un triphasé résidentiel, afin de loger confortablement les protections tétrapolaires et garder des modules libres pour extensions futures. Une ligne triphasée complète (disjoncteur tétrapolaire + différentiel adéquat) occupe plusieurs modules ; réserver de la place dès le départ évite des refontes lourdes.
Tableau de répartition : tri, mono, et circuits dédiés
Un tableau triphasé mélange généralement :
- Circuits triphasés : alimentations spécifiques (PC, bornes VE, machines, gros moteurs).
- Circuits monophasés : la majorité des prises et éclairages du logement.
Chaque circuit monophasé est raccordé entre une phase (L1, L2 ou L3) et le neutre. L’objectif reste de répartir équitablement ces circuits sur les trois phases pour équilibrer les intensités.
Normes de sécurité : différentiels, disjoncteurs et protection contre l’arc
La sécurité des personnes dans une installation triphasée suit des principes identiques au monophasé, avec des précisions supplémentaires sur le choix des dispositifs différentiels et l’organisation des circuits.
Interrupteurs différentiels : types A, AC, F et ratio circuits
La réglementation impose un différentiel 30 mA pour un nombre restreint de circuits. Une bonne pratique consiste à limiter à 5 circuits par interrupteur différentiel pour réduire les coupures globales en cas de défaut.
Répartition recommandée :
- Type A : circuits spécialisés (plaques de cuisson, lave‑linge, borne IRVE, certains appareils électroniques sensibles). Il détecte les défauts à composante continue.
- Type AC : autres circuits classiques (prises, éclairages, petits appareils), lorsque le type A n’est pas requis.
- Type F : recommandé, et dans certains cas obligatoire, pour les circuits avec variateurs de vitesse, climatiseurs modernes, lave‑linge haut de gamme, moteurs à commande électronique.
« Un différentiel bien choisi réduit fortement les déclenchements intempestifs en présence d’équipements électroniques, tout en assurant une protection efficace contre les chocs électriques. »
Protection contre les défauts d’arc et la foudre
Les dispositifs de protection contre les défauts d’arc (DPDA) se révèlent pertinents sur les circuits jugés sensibles : chambres, pièces en matériaux combustibles, circuits prises très sollicités. Ils surveillent les arcs série ou parallèle susceptibles de provoquer un départ de feu.
Pour la foudre :
- Parafoudre obligatoire : si l’alimentation est aérienne ou si l’analyse de risque la rend nécessaire.
- Parafoudre recommandé dès 10 m de hauteur : pour les bâtiments exposés, même en zone urbaine.
- Analyse de risque : le calcul devient la référence pour décider de l’obligation dans de nombreux cas.
En présence d’un réseau cuivre extérieur (télécom, coaxial, etc.) combiné à un parafoudre sur l’installation, la norme demande un parafoudre dédié au tableau de communication afin d’éviter les surtensions différentielles entre réseaux.
Tableau électrique triphasé et IRVE (borne de recharge véhicule électrique)
Les bornes de recharge modifient profondément le dimensionnement des tableaux, en particulier en triphasé. Une ligne IRVE exige un circuit dédié, une section adaptée et des dispositifs différentiels spécifiques.
Circuits dédiés et protections pour la recharge
Règles principales pour l’IRVE :
- Circuit dédié : disjoncteur divisionnaire individuel, sans autres prises ni dérivations.
- Différentiel monophasé : type A ou F lorsque la borne intègre un dispositif de coupure DC > 6 mA.
- Différentiel triphasé : type B recommandé, en l’absence de coupure DC intégrée dans la borne.
- Courant continu : les types A ou F deviennent compatibles si la coupure DC > 6 mA est assurée de manière interne à l’IRVE.
- Fourreaux : diamètre minimal 100 mm pour les gaines principales, afin de permettre le tirage et l’évolution des câbles dans le temps.
En triphasé, une borne 11 kW ou 22 kW exploite pleinement la capacité du réseau. Les capacités de charge typiques sont :
| Type d’alimentation | Puissance max VE | Usage typique |
|---|---|---|
| Monophasé | 7,4 kW | Recharge résidentielle standard, un seul véhicule |
| Triphasé | 22 kW | Recharge accélérée, flotte de véhicules, usage intensif |
Gaine technique logement (GTL), tableau de communication et triphasé
La Gaine Technique Logement (GTL) concentre l’arrivée électrique, les communications et les équipements de protection. En triphasé, elle doit rester accessible, bien ventilée et suffisamment dimensionnée.
Contraintes spécifiques de la GTL
La norme impose :
- Deux prises 2P+T 16 A minimum dans la GTL, pour l’alimentation des équipements de communication et de pilotage.
- Hauteur du tableau : entre 5 cm et 130 cm du sol pour la zone d’accès aux dispositifs de commande.
- Disjoncteur général : placé dans ou à proximité immédiate de la GTL.
- Tableau communication séparé : distinct du tableau de puissance, bien repéré.
- Protection IP55 ou capot : si la GTL se situe sous combles avec isolation soufflée, afin de protéger les appareils de la laine ou des particules.
La GTL doit rester accessible en permanence pour toute opération de contrôle, de maintenance ou de coupure d’urgence.
Tableau de communication : RJ45, TV et parafoudre
Le tableau de communication moderne intègre :
- Prises RJ45 : obligatoires, avec un débit minimal d’1 Gbit/s pour l’ensemble du réseau de brassage.
- DTIO / DTI : point de livraison opérateur selon le type de desserte (fibre, cuivre).
- Panneau de brassage RJ45 : pour distribuer téléphonie, données, TV IP dans les différentes pièces.
- Répartiteur TV : distribution coaxiale ou TV sur IP.
- Barrette de terre : liaisons équipotentielles et mise à la terre du réseau.
- Parafoudre : obligatoire si un réseau cuivre extérieur arrive dans le logement, en complément du parafoudre du tableau principal.
Dimensionnement des sections et circuits dédiés en triphasé
Le dimensionnement des sections de conducteurs tient compte de plusieurs facteurs : courant assigné, longueur des câbles, chute de tension admissible, mode de pose. Les exigences récentes renforcent certaines sections minimales pour la sécurité.
Sections de câbles et renforcement des exigences
La tendance réglementaire va vers une augmentation de certaines sections, notamment sur les lignes principales, colonnes montantes, et alimentations de gros équipements. Le but reste de limiter la chauffe, prolonger la durée de vie des conducteurs et assurer une bonne tenue en cas de surcharge ponctuelle.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéExemple simplifié de dimensionnement global d’une installation triphasée :
| Élément | Valeur indicative | Commentaire |
|---|---|---|
| Puissance totale estimée | 27 kW | Somme des puissances des gros équipements (PAC, four, VE, etc.) |
| Marge de sécurité | +25 % soit 33,75 kW | Assure une réserve pour les évolutions futures |
| Disjoncteur général | 100 A (≈ 40 kVA) | Adéquation entre puissance souscrite et capacité de la ligne |
Les calculs détaillés prennent en compte la longueur, la nature du câble (cuivre ou aluminium), la méthode de pose et la nature de la charge.
Circuits dédiés pour les gros consommateurs
Certaines lignes exigent des circuits dédiés avec protections spécifiques :
- Borne de recharge VE : disjoncteur adapté à l’intensité nominale de la borne (ex : 3×16 A pour 11 kW), différentiel dédié.
- Four : disjoncteur 30 A minimum, section adaptée (souvent 6 mm² en monophasé, à ajuster selon la configuration).
- Climatisation réversible : disjoncteur 20 A minimum, circuit exclusif.
- Chauffe‑eau : puissance moyenne 2 500 W, disjoncteur 20 A, section 2,5 ou 4 mm² selon la distance et la méthode de pose.
- PAC, chaudière, machine à bois : circuits triphasés ou monophasés selon les modèles, forte intensité, nécessitant une étude fine.
Passage du monophasé au triphasé : critères de choix et impacts sur le tableau
Le passage du monophasé au triphasé modifie à la fois la relation avec le gestionnaire de réseau et l’architecture interne du tableau. La décision repose sur des critères techniques et économiques.
Quand envisager le passage au triphasé ?
Les critères couramment retenus sont :
- Puissance demandée supérieure à 12 kVA : limite pratique pour le monophasé dans un usage résidentiel standard.
- Distance compteur / habitation > 100 m : pour contenir les chutes de tension sans passer à des sections de câbles très élevées.
- Présence d’équipements puissants : pompe à chaleur 6 000 W, four 7 000 W, borne VE 11–22 kW, machines de menuiserie, compresseurs, etc.
- Projet d’atelier : machines à bois, scies, raboteuses, aspiration centralisée.
Un passage étudié améliore la stabilité de l’installation et limite les déclenchements du disjoncteur général, en répartissant mieux les charges.
Pour approfondir ce sujet spécifique et les démarches à suivre, un focus détaillé est disponible sur la page choix et gestion du passage triphasé / monophasé.
Conséquences sur le tableau et la distribution
Le passage en triphasé implique :
- Remplacement du disjoncteur de branchement par un modèle tétrapolaire.
- Réorganisation complète du tableau : séparation des circuits par phase, adaptation des différentiels, possibilité de disjoncteurs tétrapolaires pour certaines lignes.
- Vérification des sections existantes : adaptation si nécessaire aux nouveaux calibres, notamment sur les lignes longues.
- Rééquilibrage de la puissance : réaffectation des gros consommateurs sur différentes phases.
Tableau électrique triphasé dans les ERP et IGH : spécificités et câbles sans halogène
Dans les ERP et IGH, le tableau triphasé se situe au cœur des dispositifs de sécurité. L’usage de câbles sans halogène conformes à la norme XP C32‑325 devient obligatoire pour limiter les fumées corrosives et toxiques en cas d’incendie.
Types de câbles autorisés et remplacement des anciens modèles
Les câbles suivants répondent aux exigences actuelles :
- FR‑N1X6G3 : câble sans halogène dédié aux colonnes et alimentations de puissance.
- FR‑N1X1G1 B2ca : variantes à performances supérieures face au feu.
- CR1‑C1 : références pour les environnements à forte exigence de réaction au feu.
Les anciens câbles U1000‑R2V et U1000AR2V sont progressivement remplacés par FR‑N1X6G3 (ou version aluminium FRN1X6G3‑AR) dans les contextes concernés. Les fourreaux et colonnes montantes se voient appliquer les mêmes obligations, ce qui impacte directement le câblage entre le disjoncteur général, les répartiteurs et les sous‑tableaux.
« En ERP, l’usage systématique de câbles sans halogène dans les tableaux triphasés limite fortement les risques lors d’un incendie : fumées moins corrosives, meilleure visibilité pour l’évacuation, protection accrue des équipements de sécurité. »
Mise en œuvre pratique : câblage, repérage et bonnes pratiques
Le câblage d’un tableau triphasé requiert rigueur et méthode. Chaque conducteurs doit être repéré, chaque phase identifiée, chaque disjoncteur clairement affecté à un circuit. Une approche structurée évite les erreurs et simplifie la maintenance.
Répartition des circuits par phase et équilibrage
Stratégie courante pour l’équilibrage :
- Répartir les circuits prises sur les trois phases de manière alternée (L1, L2, L3, puis à nouveau L1, etc.).
- Assigner les gros consommateurs monophasés chacun sur une phase différente.
- Placer les circuits d’éclairage sur des phases distinctes, tout en ménageant une certaine logique géographique (rez‑de‑chaussée, étage, dépendances).
- Conserver une marge de circuits libres par phase pour les extensions.
Une installation bien équilibrée limite la surcharge d’une phase, ce qui réduit les déclenchements du disjoncteur général et améliore la qualité de l’alimentation.
Schémas et organisation interne du tableau
Un schéma unifilaire et un schéma architectural du tableau clarifient les correspondances entre disjoncteurs, circuits, pièces et usages. Ces documents, souvent exigés lors des contrôles ou des diagnostics, facilitent aussi l’intervention en cas de panne.
Pour approfondir la partie purement schématique (répartition des rangées, affectation des modules, organisation des phases), un guide visuel spécifique est proposé : schémas types et exemples de tableau triphasé.
Contrôle, Consuel et mise en service d’un tableau triphasé
Avant la mise en service d’une nouvelle installation triphasée, ou en cas de modification substantielle, le passage par le Consuel reste indispensable. Ce contrôle valide la conformité à la NF C 15‑100 et aux prescriptions en vigueur.
Points vérifiés lors du contrôle
Le contrôleur examine notamment :
- La conformité du tableau : calibre des protections, organisation par différentiels, présence de parafoudre si requis.
- Le respect des sections : adéquation section / disjoncteur / longueur.
- La présence des liaisons équipotentielles et la qualité de la mise à la terre.
- La présence et le fonctionnement des dispositifs différentiels 30 mA.
- La conformité des circuits IRVE : différentiel adapté, circuit dédié, repérage.
Un contrôle bien préparé, avec schémas, étiquetage et repérage soignés, se déroule dans de bonnes conditions et sécurise la mise en service d’un tableau triphasé performant et durable.
