Schéma de câblage tableau électrique triphasé : exemple concret

Un schéma de câblage de tableau électrique triphasé ne se résume pas à quelques traits sur un papier. Derrière chaque ligne figurent des choix techniques, des règles de sécurité NF C 15-100 et des enjeux de confort au quotidien.

En suivant un exemple concret de tableau triphasé domestique et en détaillant chaque étape, tu disposes d’une base solide pour concevoir, contrôler ou faire vérifier ton installation sans zone d’ombre.

Élément clé	Synthèse
Principe du triphasé ⚡	Distribution via trois phases permettant d’alimenter des appareils gourmands et de répartir la charge.
Organisation du tableau	Interrupteur général, disjoncteurs triphasés/monophasés, peignes de répartition et blocs différentiels adaptés.
Équilibrage des phases	Répartition homogène des circuits pour éviter surcharge et coupures.
Sécurité 🔧	Respect strict des protections différentielles, calibre adapté et câblage soigné.
Exemple concret	Appareils puissants en triphasé (PAC, machines) et circuits courants en monophasé, tous équilibrés.

📌

Télécharger l’image

Principe d’un tableau électrique triphasé : bases à maîtriser avant le schéma

Un tableau électrique triphasé gère quatre conducteurs principaux : trois phases et un neutre. En habitation, chaque phase délivre 230 V par rapport au neutre, et 400 V entre deux phases. La norme NF C 15-100, applicable dans sa version actualisée depuis août 2025, encadre strictement la conception et le câblage de ce tableau.

En triphasé, la puissance souscrite se répartit entre les trois phases. Pour une puissance de 30 kVA, la répartition correspond à 3 × 10 kVA, soit environ 50 A par phase. Une répartition déséquilibrée provoque un échauffement et déclenche le disjoncteur de branchement. Le schéma de câblage doit donc intégrer clairement la notion d’équilibrage des phases.

Constitution minimale d’un tableau triphasé selon NF C 15-100

La NF C 15-100 impose plusieurs éléments incontournables sur un tableau électrique triphasé résidentiel ou professionnel léger :

Disjoncteur de branchement principal (fournisseur, type Linky + DB) en amont.
Interrupteurs différentiels 30 mA de type A et AC en tête de rangées.
Disjoncteurs divisionnaires adaptés au calibre de chaque circuit.
Barres de neutre et peignes de répartition compatibles triphasé/monophasé.
Tableau de communication à proximité avec séparation courants forts/courants faibles.
Implantation dans une Gaine Technique de Logement (GTL) accessible.
Mise à la terre conforme avec barrette de coupure et conducteur principal de protection.

Le schéma unifilaire et le schéma d’implantation structurent ces éléments sur le papier. Le câblage réel doit ensuite suivre ces schémas sans improvisation.

« La NF C 15-100 exige une protection différentielle 30 mA adaptée pour l’ensemble des circuits, afin de limiter les risques d’électrisation et d’incendie d’origine électrique. »

Dimensions, nombre de modules et choix du tableau triphasé

Avant de tracer le schéma de câblage, la question des dimensions du tableau se pose. En appareillage modulaire, un module correspond à 17,5 mm. Un disjoncteur divisionnaire monophasé occupe 1 module, alors qu’un disjoncteur triphasé occupe 3 modules. Une ligne triphasée complète peut atteindre 4 modules selon l’équipement (protection + accessoire).

En pratique, un tableau triphasé domestique reste confortable à partir de 18 modules par rangée. Cette largeur offre suffisamment d’espace pour mixer circuits monophasés et quelques départs triphasés.

Comparatif des configurations de tableaux

Deux largeurs standards répondent bien aux installations triphasées résidentielles ou artisanales : 13 modules et 18 modules. Voici un tableau comparatif utile avant de définir ton schéma de câblage :

Largeur du tableau	Nombre de rangées	Capacité totale (modules)	Profil d’usage typique
13 modules	1 à 4	13 / 26 / 39 / 52	Petits logements, peu de circuits triphasés, équipement limité
18 modules	1 à 4	18 / 36 / 54 / 72	Maison avec PAC, borne de recharge, atelier domestique, extension future

Pour un schéma de câblage triphasé avec exemple concret, un tableau 18 modules × 3 rangées (54 modules) offre une bonne marge pour organiser les circuits et anticiper quelques ajouts.

Conseil d’implantation : vise systématiquement une rangée libre à au moins 30 % en fin de projet. Les extensions ultérieures (borne de recharge, clim, atelier) évitent ainsi la pose d’un second tableau ou des dérivations complexes.

Quand un tableau électrique triphasé devient nécessaire

Le schéma de câblage d’un tableau triphasé s’envisage dès que la puissance demandée ou la configuration du bâtiment dépasse le cadre du monophasé. En France, le triphasé se recommande à partir de 12 kVA et devient obligatoire à 15 kVA. Le compteur Linky triphasé monte jusqu’à 36 kVA.

Dans la pratique, de nombreuses maisons avec équipements modernes se situent à 18 kVA (6 kVA par phase), parfois jusqu’à 30 kVA dans les cas très chargés.

Situations imposant ou justifiant le triphasé

Grande distance entre compteur et tableau (> 100 m) pour limiter les chutes de tension.
Pompe à chaleur (PAC) puissante ou chaudière triphasée.
Cuisinière ou four professionnel en 400 V.
Borne(s) de recharge 11 kW ou 22 kW pour véhicules électriques.
Machines professionnelles : compresseur industriel, fraiseuse, poste à souder haute intensité.
Installation photovoltaïque avec onduleur de forte puissance (jusqu’à 15 kW ou plus).

Dans ces configurations, le schéma de câblage valorise les circuits triphasés dédiés tout en assurant une répartition harmonieuse des charges monophasées sur les trois phases.

Point de vigilance : avant un passage du monophasé au triphasé, une analyse précise des puissances et des appareils raccordés évite un abonnement surdimensionné. Le coût annuel d’un contrat 30 kVA triphasé dépasse nettement celui d’un 12 ou 18 kVA, sans bénéfice si la puissance n’est jamais exploitée.

Exemple concret : schéma de câblage d’un tableau triphasé 30 kVA domestique

Voici un exemple d’architecture de tableau pour une maison récente, chauffée par PAC triphasée, avec deux bornes 11 kW, une cuisinière triphasée, un atelier et une installation photovoltaïque avec onduleur 15 kW.

Abonnement envisagé : 30 kVA triphasé (soit 50 A par phase). L’objectif du schéma de câblage consiste à répartir les gros consommateurs et les circuits courants sur les trois phases de manière équilibrée.

Étape 1 : arrivée du réseau, disjoncteur de branchement et liaison tableau

En amont, le distributeur installe :

Compteur Linky triphasé paramétré à 30 kVA.
Disjoncteur de branchement différentiel 500 mA, triphasé, calibre 60 A par exemple.

Le schéma de câblage représente quatre conducteurs principaux entre ce disjoncteur et le tableau :

Phase 1 (L1).
Phase 2 (L2).
Phase 3 (L3).
Neutre (N).

Ces conducteurs arrivent sur un bornier principal ou directement sur les bornes d’alimentation des interrupteurs différentiels de tête, via un jeu de barres triphasé ou un répartiteur.

Étape 2 : organisation des rangées et des interrupteurs différentiels

Pour ce cas, le tableau 18 modules × 3 rangées peut s’organiser ainsi :

Rangée 1 : circuits triphasés lourds (PAC, bornes, cuisinière).
Rangée 2 : circuits prises et éclairage, répartis sur L1, L2, L3.
Rangée 3 : atelier, photovoltaïque, circuits spécialisés (four, lave-linge, congélateur, etc.).

Chaque rangée démarre par un interrupteur différentiel 30 mA, dont le type dépend de la nature des circuits :

Type A : plaques de cuisson, borne de recharge, lave-linge, PAC, onduleur PV.
Type AC : éclairage, prises standards, circuits simples.

Le schéma indique clairement quels départs sont protégés par quel différentiel, avec les phases utilisées et le nombre de modules mobilisés.

Étape 3 : exemple de répartition des circuits triphasés

Sur la rangée 1, l’objectif consiste à ventiler les gros usages triphasés :

Disjoncteur triphasé PAC 20 A – 3 modules.
Disjoncteur triphasé borne VE n°1 32 A – 3 modules.
Disjoncteur triphasé borne VE n°2 32 A – 3 modules.
Disjoncteur triphasé cuisinière 20 A – 3 modules.

Chacun de ces circuits utilise les trois phases simultanément. Le schéma symbolise ces départs par des lignes partant de chaque phase (L1, L2, L3) vers le disjoncteur approprié, puis vers le circuit concerné.

Pour le câblage réel, on emploie :

Un câble 5 conducteurs (3 phases + neutre + terre) vers chaque appareil triphasé si nécessaire.
Un repérage clair des couleurs et des numéros de circuits sur étiquettes.

Astuce pratique : sur le schéma de câblage, réserve un code couleur ou un symbole spécifique pour chaque circuit triphasé (PAC, VE, cuisine). La lecture devient immédiate lors d’un dépannage ou d’un contrôle.

Étape 4 : répartition des circuits monophasés et équilibrage des phases

Les circuits monophasés (prises, éclairage, électroménager) se répartissent entre L1, L2, L3. L’équilibrage consiste à répartir les puissances prévues pour éviter de surcharger une phase unique.

Pour un abonnement 30 kVA, le courant maximal par phase atteint 50 A. Si les circuits monophasés concentrent trop de puissance sur L1, le disjoncteur principal déclenche alors même que L2 et L3 restent peu chargées.

Un schéma d’équilibrage des phases recense pour chaque circuit :

La phase utilisée (L1, L2 ou L3).
La puissance estimée (en W ou VA).
Le calibre du disjoncteur.

Une répartition possible pourrait ressembler à ceci (simplifié) :

Phase	Circuits principaux monophasés	Puissance estimée totale
L1	Éclairage RDC, prises salon, four, lave-vaisselle	≈ 7 kVA
L2	Éclairage étage, prises chambres, lave-linge, sèche-linge	≈ 7 kVA
L3	Prises cuisine restantes, congélateur, atelier léger, VMC	≈ 7 kVA

Les circuits triphasés partagés sur L1, L2 et L3 se superposent ensuite à cette base. Le schéma de câblage final présente à la fois l’implantation physique sur le tableau et la répartition de puissance par phase.

Norme NF C 15-100 et exigences spécifiques au triphasé

La norme NF C 15-100, dans sa version en vigueur depuis août 2025, ne se limite pas à la liste de matériels autorisés. Elle précise la structure globale d’une installation : GTL, séparation courants forts/faibles, disposition des dispositifs différentiels, réserves, accessibilité.

Pour un tableau triphasé, certains points exigent une attention renforcée lors de l’élaboration du schéma :

Identification claire des trois phases et du neutre.
Compatibilité du pouvoir de coupure des disjoncteurs avec le courant de court-circuit présumé.
Nombre et type d’interrupteurs différentiels par tranche de circuits.
Règles de protection des circuits spécialisés (plaques, VE, PAC, PV).

« Pour chaque rangée, la NF C 15-100 impose une protection différentielle adaptée au nombre de circuits et à leur nature, afin de garantir sélectivité et continuité d’alimentation. »

Le schéma unifilaire sert aussi de support documentaire : il accompagne le dossier technique de l’installation et facilite tout contrôle ou extension ultérieur.

Séparation courants forts / courants faibles

Le tableau triphasé s’insère dans une GTL qui regroupe :

Le tableau de répartition principal (courants forts).
Le tableau de communication (courants faibles : RJ45, TV, téléphone, domotique).

Le schéma global peut inclure un volet pour la partie communication, même si le câblage reste distinct. Une représentation claire du schéma de tableau électrique aide à visualiser les interfaces entre énergie, données et domotique.

Matériel, modules et organisation physique du tableau triphasé

Le schéma d’implantation localise chaque appareil modulaire sur le tableau. Pour un ensemble 18 modules × 3 rangées, la position des éléments suit un ordre logique favorable à la lisibilité et à la maintenance.

Un schéma type place généralement :

En haut : arrivée réseau, éventuellement parafoudre, différentiel principal si utilisé.
Rangée 1 : gros consommateurs, circuits triphasés.
Rangée 2 : circuits généraux (prises, éclairage) zone jour.
Rangée 3 : circuits généraux zone nuit + atelier + PV.

Nombre de modules et réservation

Sur chaque rangée de 18 modules, la composition peut être la suivante :

1 interrupteur différentiel (2 ou 4 modules selon modèle).
10 à 14 disjoncteurs divisionnaires (1 module chacun, mono) ou quelques triphasés (3 modules).
2 à 4 modules libres en réserve.

Une rangée peut accueillir, par exemple :

1 différentiel 30 mA type A (2 modules).
3 disjoncteurs triphasés (3 × 3 = 9 modules).
5 disjoncteurs monophasés supplémentaires (5 modules).
2 modules vides en prévision d’un futur circuit.

Ce découpage se reflète fidèlement sur le schéma d’implantation avec un repérage rangée/colonne.

À garder en tête : la largeur 18 modules simplifie l’ajout ultérieur de dispositifs comme un parafoudre, un délesteur ou un gestionnaire d’énergie, sans refonte complète du tableau.

Schéma de câblage : représentation unifilaire et multifilaire

Deux types de schémas servent de base au câblage d’un tableau triphasé :

Schéma unifilaire : chaque circuit est représenté par une seule ligne, avec ses protections et sa destination.
Schéma multifilaire : chaque conducteur (L1, L2, L3, N, PE) figure distinctement, utile pour les circuits triphasés.

Pour une installation domestique 30 kVA, le schéma unifilaire suffit souvent au quotidien, tandis que le multifilaire apporte une précision utile pour les circuits complexes (PAC, PV, V2H, atelier).

Exemple textuel de schéma unifilaire simplifié

Voici une représentation textuelle d’une partie de schéma unifilaire pour la rangée 1 :

DB triphasé 60 A → ID type A 30 mA (R1) → DJ tri 20 A (PAC) → PAC 400 V.
DB triphasé 60 A → ID type A 30 mA (R1) → DJ tri 32 A (Borne VE 1) → Borne 11 kW.
DB triphasé 60 A → ID type A 30 mA (R1) → DJ tri 32 A (Borne VE 2) → Borne 11 kW.
DB triphasé 60 A → ID type A 30 mA (R1) → DJ tri 20 A (Cuisinière) → Cuisinière 400 V.

Chaque ligne commence par le disjoncteur de branchement, passe par l’interrupteur différentiel et se termine sur le récepteur. Sur un plan graphique, les phases sont identifiées avec leurs couleurs et repères.

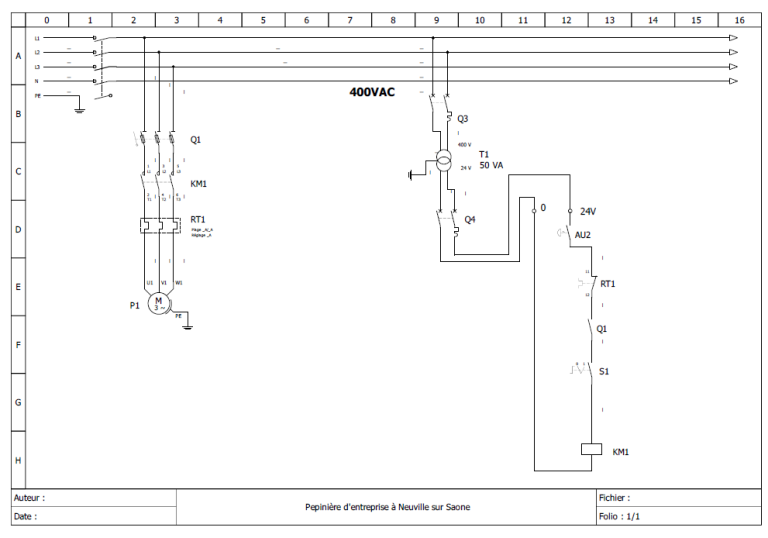

Représentation multifilaire pour un circuit triphasé

Pour la PAC, un schéma multifilaire affiche séparément :

L1 → DJ borne 1 → conducteur L1 PAC.
L2 → DJ borne 3 → conducteur L2 PAC.
L3 → DJ borne 5 → conducteur L3 PAC.
N → borne N différentiel → neutre PAC (si nécessaire).
PE (terre) → barrette de terre → borne de terre PAC.

Cette représentation détaillée aide à vérifier la cohérence du câblage avant toute mise sous tension.

Équilibrage des phases : méthode concrète à partir du schéma

L’équilibrage des phases représente le cœur de la démarche sur un tableau triphasé. Il ne suffit pas d’éparpiller les circuits au hasard sur L1, L2 ou L3. L’analyse s’effectue à partir des puissances probables et du caractère simultané ou non des usages.

Une méthode simple consiste à regrouper les circuits par zone et par type, puis à répartir progressivement :

Zone jour (salon, cuisine) sur L1 et L2.
Zone nuit (chambres, salles de bain) sur L2 et L3.
Atelier, dépendances et domestique (garage, buanderie) sur L3 et L1.

Un tableau de synthèse tiré du schéma recense les courants estimés par phase. Lorsque l’une dépasse nettement les 50 A en régime potentiel, on déplace un ou deux circuits sur une phase moins chargée.

Conseil d’optimisation : associe aux grandes charges monophasées (four, sèche-linge, lave-linge, chauffe-eau) une phase dédiée différente pour chacune. La lecture du schéma devient un outil de pilotage de consommation en cas de délestage ou de gestionnaire d’énergie.

Pour approfondir cette logique, une ressource spécifique sur l’équilibrage des phases en triphasé apporte un complément utile.

Spécificités des usages puissants : borne VE, PAC, photovoltaïque, atelier

Les circuits spéciaux transforment nettement la physionomie du schéma de câblage. Ces usages imposent souvent des protections dédiées, des sections de conducteurs renforcées et un regroupement stratégique sur le tableau.

Borne de recharge véhicule électrique en triphasé

Une borne 11 kW en triphasé alimente en 16 A par phase environ. Une borne 22 kW monte à 32 A par phase. Le schéma de câblage inclut :

Un interrupteur différentiel type A ou type B selon la borne.
Un disjoncteur triphasé adapté (32 A pour 22 kW, par exemple).
Un câble 5G de section adéquate (non précisée ici, à déterminer via tableau de dimensionnement).

Sur le schéma, ce circuit reste clairement isolé des autres circuits domestiques afin de faciliter les interventions et de maîtriser l’impact sur l’équilibrage.

PAC triphasée et climatisation réversible

Les PAC triphasées sollicitent fortement le réseau au démarrage. Le schéma de câblage prévoit :

Un disjoncteur triphasé adapté à l’intensité nominale + courant d’appel.
Un différentiel type A exclusif ou peu chargé.
Une liaison directe et évitant les dérivations multiples.

Sur le plan, la PAC se positionne sur la rangée accueillant déjà les autres gros consommateurs, pour garder une vision globale des charges.

Installation photovoltaïque triphasée

Une installation PV avec onduleur 15 kW en triphasé influe sur la structure du schéma :

Disjoncteur triphasé dédié côté AC.
Sectionnement et protection différentielle selon recommandations fabricant.
Connexion équilibrée sur les trois phases pour injection régulière.

Le schéma unifilaire mentionne clairement la liaison entre l’onduleur et le tableau, avec les dispositifs de coupure permettant d’isoler la production en cas d’intervention.

Atelier mécanique ou agricole

Pour un atelier mécanique ou une exploitation maraîchère, les charges se répartissent parfois sur la journée mais se cumulent lors des pics d’activité :

Poste de soudure 8 kW.
Fraiseuse 5 kW.
Compresseur 3 kW.
Chambre froide 5 kW.
Éclairage 2 kW et auxiliaires.

Le schéma de câblage sépare alors les circuits production, froid, éclairage et auxiliaires sur différentes phases pour maintenir un équilibre acceptable même en période intensive.

Coûts et impact du triphasé sur la facture : lien avec le schéma

Le passage du monophasé au triphasé engendre un coût initial puis un impact durable sur l’abonnement. En 2026, le tarif indicatif pour une modification monophasé → triphasé par ENEDIS se situe autour de 183,19 €.

Pour un abonnement 30 kVA triphasé, les données disponibles indiquent :

Abonnement annuel : environ 544,44 €.
Heures pleines : 0,2065 €/kWh.
Heures creuses : 0,1579 €/kWh.
Consommation moyenne de 18 757 kWh/an pour ce profil : environ 4 114 €/an, soit près de 343 €/mois.

Un schéma de câblage bien pensé permet de :

Identifier les gros postes de consommation.
Prévoir un éventuel délestage automatique phase par phase.
Rendre plus simple l’installation ultérieure d’un gestionnaire d’énergie ou d’une régulation domotique.

Limite à considérer : un abonnement 30 kVA triphasé ne se justifie pas pour toutes les habitations. Un schéma de câblage bien dimensionné, associé à une estimation réaliste des usages, conduit souvent à un 18 kVA largement suffisant.

Articulation avec d’autres éléments de l’installation électrique

Le tableau triphasé ne fonctionne pas en vase clos. Il dialogue avec :

Les tableaux divisionnaires éventuels (atelier distant, dépendances, piscine).
Le tableau de communication et les équipements domotiques.
Les protections communes (parafoudre, coupure générale, délesteur).

Un schéma global de tableau électrique intègre ces éléments pour fournir une vue synthétique du logement ou du bâtiment. Le passage du schéma de câblage à la vision d’ensemble rend les diagnostics plus rapides en cas de panne.

Tableau principal et tableaux divisionnaires

Dans une grande maison, un tableau principal triphasé peut alimenter un ou plusieurs tableaux divisionnaires (souvent monophasés) via des départs spécifiques. Le schéma précise :

Le calibre du disjoncteur alimentant chaque tableau secondaire.
La phase utilisée pour ce tableau (L1, L2 ou L3) si monophasé.
La longueur et la section du câble de liaison.

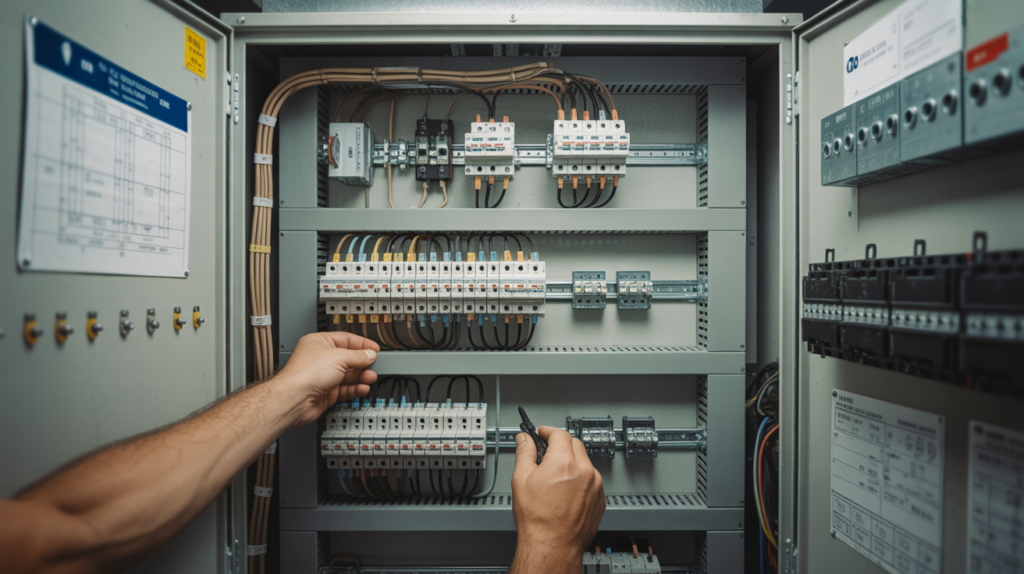

Un tableau électrique triphasé bien structuré reste ainsi la pièce maîtresse qui distribue en étoile l’énergie vers les différentes zones et tableaux secondaires.

Schéma, maintenance et mise en conformité

En cas de contrôle ou de mise en conformité, le schéma de câblage constitue un document de référence. Il permet de :

Vérifier l’adéquation entre protections et circuits.
Repérer rapidement les phases les plus chargées.
Identifier les éventuelles incohérences (circuit mal protégé, différentiel surchargé).

Ce schéma accompagne idéalement chaque facture ou rapport d’intervention d’un professionnel. Son maintien à jour garantit la cohérence globale de l’installation au fil des évolutions : ajout de borne VE, de PAC, d’atelier ou de production photovoltaïque.
