Tableau électrique Legrand : quelle gamme choisir pour sa maison

Le choix d’un tableau électrique Legrand influence la sécurité du logement, le confort au quotidien et la capacité à intégrer les équipements de demain. Entre la gamme Drivia, les solutions pour le tertiaire et les modules connectés, chaque configuration répond à un usage bien précis.

En quelques points clés, ce guide passe en revue les gammes Legrand utiles pour une maison, les critères de dimensionnement, les normes NF C 15-100 récentes et les options connectées pour le pilotage énergétique. De quoi bâtir une installation claire, évolutive et adaptée à la réalité de votre habitation.

📌

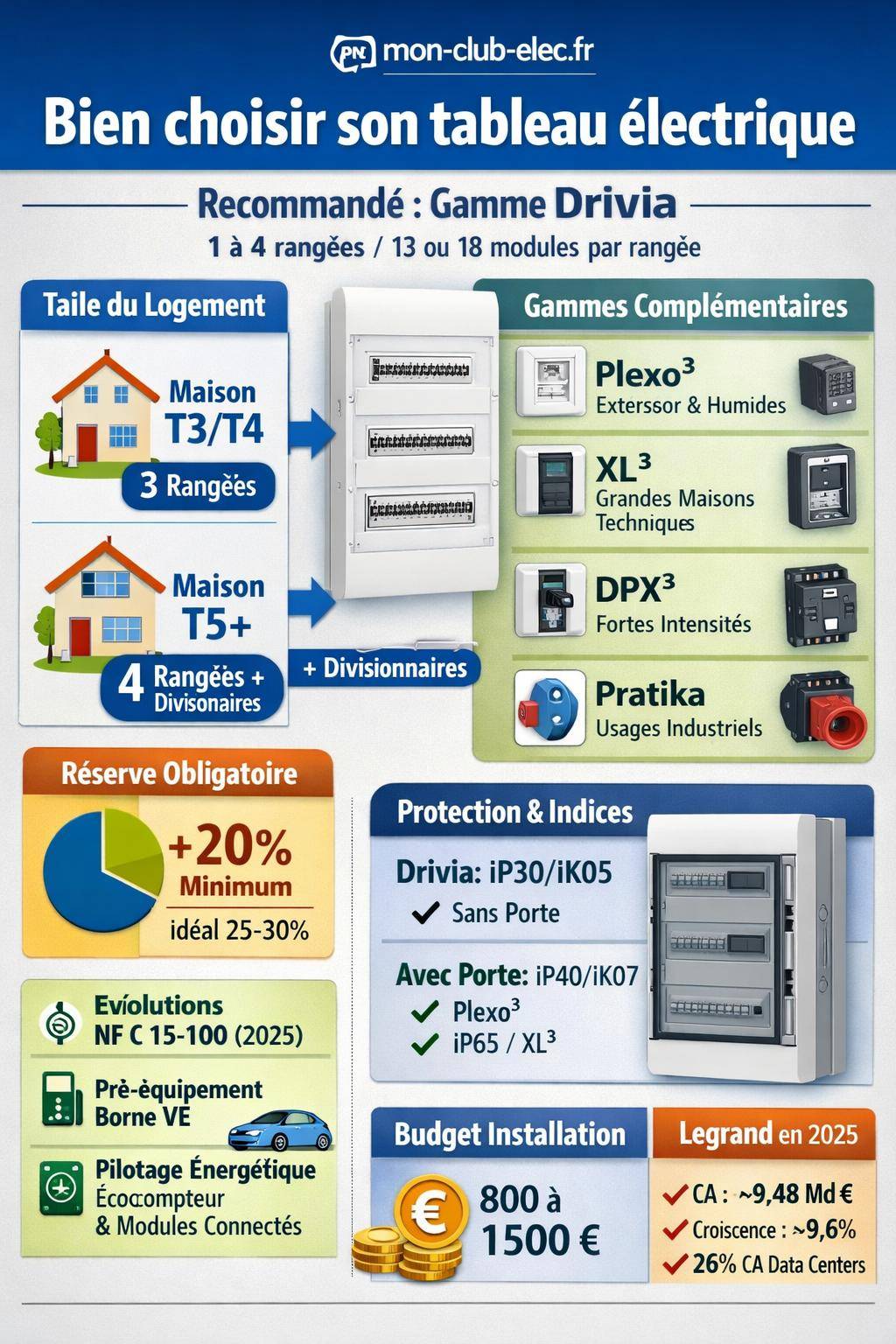

Télécharger l’image Partager l’image

Tableau électrique Legrand pour maison : comprendre les gammes avant de choisir

Legrand structure ses solutions de tableaux électriques selon les usages : logement résidentiel, tertiaire, industrie, extérieur. Pour une maison, la gamme Drivia reste la référence, mais d’autres familles comme Plexo3 ou certaines protections DPX3 se retrouvent dans des configurations avancées (atelier, borne de recharge, locaux techniques).

Une bonne approche consiste à distinguer clairement les besoins d’un logement classique, ceux d’une maison connectée et ceux d’une habitation avec production d’énergie (photovoltaïque, pompe à chaleur, stockage). Chaque contexte oriente vers un tableau principal, des coffrets divisionnaires ou des coffrets étanches additionnels.

22 septembre 2026

Code erreur E03 sur un lave-linge Candy : 3 contrôles avant d’appeler un réparateur

0 commentaires

Panorama des gammes Legrand utiles pour une maison

Legrand ne propose pas une seule gamme universelle. Le fabricant segmente selon le type de bâtiment et l’environnement d’installation. Pour un particulier, plusieurs références se combinent souvent dans un même projet.

Le cœur de l’installation d’une maison repose donc sur un tableau Drivia, complété par des coffrets spécifiques en fonction des besoins : bornes de recharge, piscine, atelier bruyant, dépendance alimentée par une ligne enterrée, etc.

Gamme Legrand Drivia : le standard pour tableau électrique de maison

La gamme Drivia constitue la solution résidentielle de Legrand pour les maisons et appartements. Elle regroupe tableaux nus, tableaux pré-équipés, coffrets encastrés ou en saillie, ainsi que tous les accessoires nécessaires à une installation structurée sur la gaine technique logement (GTL).

Legrand conçoit Drivia pour répondre aux exigences de la norme NF C 15-100, avec une modularité adaptée à la plupart des typologies de logements, du studio au T7, tout en laissant de la place pour ajouter ultérieurement des modules de commande ou des protections supplémentaires.

Capacités modulaires d’un tableau Drivia

Le dimensionnement d’un tableau Drivia repose sur le nombre de rangées et la capacité en modules par rangée. Les coffrets résidentiels Legrand couvrent les besoins courants :

• Nombre de rangées : de 1 à 4 rangées pour le logement standard.
• Capacité par rangée : 13 ou 18 modules selon le modèle.
• Modèle courant : tableau Legrand 3 rangées pour les maisons T3/T4.

Cette organisation facilite l’évolution de l’installation. On réserve des emplacements vides pour intégrer par exemple un parafoudre, un délesteur ou un module de mesure d’énergie après quelques années, sans tout modifier.

21 septembre 2026

Code erreur sur un lave-linge Bosch : décoder la panne et éviter une réparation inutile

0 commentaires

Dimensionnement du tableau selon la taille du logement

Pour garder une structure lisible et répondre à la norme, la capacité du tableau dépend directement de la surface et de la configuration de la maison. Les repères suivants servent de base de travail pour une installation neuve ou une rénovation lourde :

• Logement T1 / studio : tableau 2 rangées, 13 à 18 modules par rangée.
• Maison ou appartement T3 / T4 : tableau 3 rangées (modèle standard Drivia 3 rangées recommandé).
• Maison T5 et plus : minimum 4 rangées, parfois complétées par un coffret divisionnaire à l’étage ou au garage.

Dans les logements familiaux, la multiplication des circuits spécialisés (four, plaques, lave-linge, sèche-linge, congélateur, borne de recharge, PAC) remplit vite un tableau. Sous-dimensionner l’armoire oblige ensuite à rajouter des coffrets annexes, moins lisibles et souvent moins esthétiques.

Tableaux Drivia pré-équipés : une solution sécurisante

Les tableaux pré-équipés Legrand Drivia regroupent en usine les interrupteurs différentiels, disjoncteurs et borniers, avec un câblage interne déjà réalisé. Ce type de coffret présente plusieurs avantages certifiés pour le logement :

• Respect systématique des exigences NF C 15-100 (calibres, nombre de circuits, répartition sous différentiels).
• Montage et mise en service plus rapides sur chantier.
• Réduction des erreurs de câblage et des oublis de protections.
• Repérage clair des circuits, idéal pour le suivi de l’installation dans le temps.

Pour une rénovation globale ou une construction neuve, un tableau Drivia pré-équipé constitue un point de départ solide. L’électricien complète ensuite avec des modules spécifiques : parafoudre, commande d’éclairage, délesteur, pilotage du chauffe-eau, etc.

« Les tableaux pré-équipés Drivia simplifient la mise en conformité NF C 15-100, en particulier pour les chantiers où plusieurs équipes interviennent. »

21 septembre 2026

Erreur L11-06 sur Livebox 4 : 4 vérifications avant d’appeler Orange

0 commentaires

Normes, sécurité et conformité des tableaux Legrand Drivia

Un tableau électrique résidentiel ne se limite pas à un coffret plastique. Le respect des normes conditionne la résistance au feu, la protection des personnes et la solidité des borniers. Legrand conçoit Drivia pour répondre à un ensemble d’exigences techniques précises.

Normes de construction des coffrets Legrand

Les tableaux Legrand Drivia respectent notamment :

• NF EN 60695-2-11 : comportement au feu des enveloppes.
• IEC 60670-24 : exigences spécifiques pour coffrets de distribution.
• Classe II : double isolation, sans conducteur de protection raccordé à l’enveloppe.

Côté protection mécanique et contre la pénétration de corps étrangers, les indices typiques sont les suivants :

• Sans porte : IP 30 – IK 05.
• Avec porte : IP 40 – IK 07.

La présence d’une porte renforce l’indice de protection et limite l’intrusion de poussières sur les modules. Dans une maison familiale, cette option protège aussi mieux les appareillages des manipulations inopportunes dans un couloir ou une entrée.

Réserve de modules conforme à la NF C 15-100

La norme NF C 15-100 impose une réserve de modules disponible et non câblée sur chaque tableau de répartition. Cette réserve permet d’ajouter des circuits sans remplacer le coffret.

Depuis les mises à jour récentes, la règle est claire : une réserve minimale de 20 % doit rester disponible sur le tableau. Cette obligation s’applique directement lors du choix du nombre de rangées et de la capacité par rangée.

Dans la pratique, on évite de remplir chaque rangée à 100&nbsp%; on garde systématiquement quelques emplacements vides en tête de rangée ou en bas de coffret. Cette stratégie simplifie l’ajout d’un module de commande, d’un compteur d’énergie ou d’un parafoudre en cas de changement de configuration.

Impacts des dernières évolutions de la NF C 15-100 sur le choix du tableau

Depuis 2025, plusieurs ajustements de la norme NF C 15-100 influencent directement le dimensionnement d’un tableau électrique de maison. Les maisons neuves et les rénovations complètes intègrent désormais des pré-équipements pour la mobilité électrique et l’efficacité énergétique.

Pré-équipement pour bornes de recharge de véhicules électriques

La section de la norme concernant la mobilité impose la prévision de circuits pour bornes de recharge même si aucune borne n’est installée immédiatement. Concrètement, pour une maison individuelle :

• un circuit dédié pour la future borne ou prise renforcée est prévu au tableau,
• la section des câbles est dimensionnée en conséquence (souvent 6 mm² ou plus selon la puissance visée),
• la protection au tableau inclut un disjoncteur adapté et un dispositif différentiel approprié.

Sur un tableau Drivia, cette évolution pousse à réserver un nombre de modules suffisant et, dans certains cas, à choisir une rangée supplémentaire uniquement pour la colonne « mobilité électrique ».

Section NF C 15-100-8-1 : efficacité énergétique

La norme consacre une section à l’efficacité énergétique. L’objectif consiste à favoriser le suivi des consommations, le délestage et la gestion intelligente des usages électriques. Pour une maison, cela se traduit par l’intégration de :

• compteurs d’énergie modulaires,
• écocompteurs multi-circuits,
• modules de communication vers une box ou une interface domotique,
• délesteurs pour lisser les pointes de consommation.

Ces équipements modifient la structure du tableau. Un coffret dimensionné uniquement pour les protections ne suffit plus. On prévoit désormais une zone “pilotage énergétique” clairement repérée, souvent sous forme d’une demi-rangée ou d’une rangée entière dans les maisons fortement équipées.

Prix et contexte économique : où se situent les tableaux Legrand ?

Legrand évolue sur un marché en croissance, tiré notamment par les data centers et par les besoins résidentiels en pilotage d’énergie. Les chiffres récents donnent une indication sur la dynamique du groupe, même si le détail par gamme reste confidentiel.

Données clés Legrand et impact sur les tableaux résidentiels

En 2025, Legrand affiche un chiffre d’affaires d’environ 9,48 Md EUR, avec une croissance annuelle proche de 9,6 %. Les prévisions annoncent une progression autour de 10 à 15 % en 2026. Une part significative, environ 26 % du CA, provient des data centers, soit environ 2,5 Md EUR.

Pour le particulier, ces ordres de grandeur montrent une entreprise fortement engagée dans les infrastructures critiques et les solutions numériques. Les technologies issues de ces environnements (mesure énergétique, connectivité, cybersécurité) se retrouvent progressivement dans les produits résidentiels, dont les tableaux Drivia.

Fourchettes de prix d’un tableau électrique Legrand en maison

Pour un logement individuel, le budget d’un tableau Legrand complet dépend du nombre de rangées, du niveau d’équipement (parafoudre, modules connectés, pré-équipement VE) et de la complexité du câblage. Les repères les plus courants se situent entre :

• 800 à 1500 EUR environ pour la fourniture et la pose d’un tableau résidentiel complet,
• hors travaux annexes (gaines, saignées, rénovation de la GTL, reprise de mise à la terre).

Un tableau d’entrée de gamme, peu évolutif, se situe vers le bas de cette fourchette. Un tableau Drivia bien dimensionné, avec parafoudre, coffrets additionnels et modules de mesure, se rapproche du haut de la fourchette, voire le dépasse pour des maisons spacieuses ou particulièrement équipées.

Tableaux Legrand pour usages extérieurs, atelier et dépendances

Une maison ne se limite pas au tableau principal sur la GTL. Les garages, abris de jardin, ateliers et locaux piscine exigent souvent un coffret dédié, protégé et adapté à l’environnement. Legrand propose plusieurs gammes qui s’articulent autour du tableau Drivia.

Plexo3 : tableaux et appareillages étanches pour extérieur

La gamme Plexo3 vise les milieux humides ou exposés : garages non isolés, caves, locaux techniques, pergolas fermées. Elle comprend tableaux, prises, interrupteurs, boîtiers de dérivation avec un degré d’étanchéité renforcé.

Dans une maison, un tableau Plexo3 installlé dans un local piscine ou un garage ouvert reçoit les circuits de filtration, d’éclairage extérieur, de pompe, de prises étanches. Ce coffret est alimenté depuis le tableau principal Drivia via un disjoncteur divisionnaire adapté.

Coffrets divisionnaires pour étage ou dépendance

Sur les grandes maisons, un seul tableau principal concentre parfois trop de longueurs de câbles. L’installation gagne en clarté en créant des coffrets divisionnaires :

• à l’étage pour les chambres et la salle de bains,
• dans un garage pour l’outillage et la recharge de vélo,
• dans une annexe indépendante (studio, bureau, atelier).

Ces coffrets utilisent généralement des modules Drivia, parfois associés à des appareillages spécifiques (prises industrielles Pratika, protections surdimensionnées de type DPX3 en amont). Le tableau principal abrite alors la protection générale de la ligne alimentant la division.

Équipements internes des tableaux Drivia : borniers et organisation

Au-delà de la capacité en modules, l’ergonomie interne d’un tableau Legrand influe sur la qualité de câblage et la maintenance. La gamme Drivia intègre plusieurs éléments utiles pour structurer les conducteurs.

Borniers et fonctionnalités intégrées

Dans les coffrets Drivia, les borniers jouent un rôle central :

• Borniers de terre avec connexion automatique pour simplifier le raccordement des fils vert/jaune.
• Borniers de phase et de neutre pour la répartition des alimentations des disjoncteurs.
• Obturateurs séparables pour combler les emplacements vides et assurer une façade homogène.

Cette organisation permet une câblage structuré, avec chemins de fils bien définis, ce qui limite les risques d’erreur lors des interventions ultérieures. Le repérage clair des circuits et la séparation des fonctions (éclairage, prises, circuits spécialisés) se voient nettement dans le coffret.

Tableau électrique Legrand et maison connectée : modules et pilotage énergétique

Les tableaux résidentiels évoluent vers des fonctions de pilotage énergétique. Legrand propose toute une série de modules qui s’intègrent directement dans les coffrets Drivia. L’objectif consiste à mesurer, agir et automatiser certains usages électriques.

Modules connectés et de mesure compatibles

Parmi les équipements fréquemment installés dans un tableau de maison, on retrouve :

• Module Control pour la connexion Internet du tableau et la remontée des données.
• Compteurs d’énergie modulaires pour suivre une ligne spécifique (atelier, borne, PAC).
• Écocompteurs multi-circuits pour analyser la consommation globale de la maison.
• Contacteurs pour piloter les charges comme le chauffe-eau ou certains radiateurs.
• Télérupteurs pour gérer l’éclairage avec plusieurs boutons-poussoirs.
• Contacts secs pour interfacer le tableau avec un système domotique tiers.
• Délesteurs pour couper automatiquement certaines charges en cas de dépassement de puissance souscrite.
• Horloges programmables pour déclencher des usages selon des plages horaires.
• Parafoudres pour limiter l’impact des surtensions transitoires.

Ces modules transforment progressivement le tableau de simple point de répartition en véritable centre de pilotage de l’énergie. La norme sur l’efficacité énergétique encourage cette démarche, car elle favorise une consommation mieux maîtrisée et plus lisible.

Compétences et usages attendus à l’horizon 2030

Les maisons construites aujourd’hui se destinent à accueillir des solutions de plus en plus automatisées. Le tableau électrique devient un support clé pour :

• Le pilotage énergétique : scénarios d’économie, limitation de puissance, arbitrage entre usages.
• L’intégration des énergies renouvelables : photovoltaïque, pompes à chaleur, batteries domestiques.
• Les interfaces connectées : applications mobiles, écrans muraux, capteurs de présence.
• La cybersécurité : sécurisation des passerelles domotiques et des équipements connectés.

Un tableau Drivia bien préparé anticipe ces évolutions : rangée dédiée aux modules de communication, emplacement pour écocompteur, repérage précis des circuits pilotables. Pour aller plus loin sur la structure et le choix de la configuration, une consultation de la ressource dédiée guide des tableaux électriques permet d’affiner les options.

Gamme XL3 et protections DPX3 : quand les tableaux tertiaires entrent dans la maison

Les maisons très équipées ou les bâtiments résidentiels avec locaux techniques complexes approchent parfois les contraintes des petits bâtiments tertiaires. Dans ces cas, certaines solutions Legrand habituellement réservées au secteur professionnel trouvent leur place.

Quand envisager un tableau XL3 en habitat

La gamme XL3 cible en priorité les installations tertiaires : bureaux, commerces, équipements publics. Cependant, elle intervient aussi dans :

• les grandes villas avec nombreux circuits spécialisés et plusieurs tableaux divisionnaires,
• les maisons combinant logement, bureaux et ateliers professionnels,
• les bâtiments résidentiels collectifs avec parties communes techniques importantes.

Un coffret XL3 offre une capacité modulaire et une robustesse accrue. Dans ce contexte, le tableau résidentiel Drivia devient parfois un tableau secondaire, dédié aux circuits purement domestiques, tandis que l’armoire principale en XL3 gère les distributions générales et les protections de tête.

Protections DPX3 et usages résidentiels avancés

La famille DPX3 regroupe des disjoncteurs boîtier moulé destinés aux intensités plus élevées. Dans une maison individuelle, on les rencontre dans des cas particuliers :

• local professionnel ou atelier avec machines puissantes,
• alimentation principale d’une installation très étendue,
• tableau dédié à plusieurs bornes de recharge en parallèle.

Ces protections se combinent aux tableaux Legrand pour assurer une sélectivité correcte et une protection renforcée des lignes principales. Leur usage nécessite une étude électrique précise, mais offre une marge d’évolution appréciable dans les projets résidentiels hybrides.

Comment choisir concrètement sa gamme de tableau Legrand pour la maison

Au moment de trancher entre les différentes solutions Legrand, une logique simple guide la décision. Le choix ne porte pas seulement sur le coffret, mais sur l’architecture complète de l’installation.

Étapes clés pour sélectionner la bonne configuration

Pour aboutir à un tableau adapté, la démarche suit plusieurs axes structurants :

• Définir le type de maison : T1, T3/T4, T5 et plus, présence d’étage, dépendances, piscine, atelier.
• Évaluer les circuits actuels et futurs : électroménager, chauffage, climatisation, mobilité électrique, domotique.
• Choisir le corps de gamme : Drivia pour le tableau principal, Plexo3 pour les locaux humides, éventuellement XL3 ou DPX3 pour des usages renforcés.
• Dimensionner les rangées : en intégrant les 20 % de réserve et les modules de pilotage énergétique.
• Intégrer la connectivité : prévision d’un Module Control, d’un écocompteur et des interfaces souhaitées.

Pour une maison standard T3 ou T4, un tableau Legrand 3 rangées Drivia bien équipé couvre la majorité des besoins, avec une réserve suffisante pour les évolutions de puissance modérées. Les maisons T5 et plus gagnent à passer sur 4 rangées ou sur une combinaison tableau principal + coffret divisionnaire.

Articulation avec les autres ressources sur les tableaux électriques

Une fois la gamme Legrand identifiée, il reste à entrer dans le détail des calibres, des schémas de câblage et de la répartition des circuits. Pour structurer ces aspects, une consultation des contenus dédiés aux tableaux électriques, par exemple la page comparant les tableaux Schneider à d’autres solutions, aide à affiner les critères techniques et budgétaires.

Le tableau Legrand Drivia s’intègre alors dans une réflexion plus large sur l’architecture électrique de la maison, la qualité des protections, la lisibilité des rangées et la capacité à absorber sereinement les futurs usages énergétiques du foyer.
