Schéma double allumage : câblage pour commander deux lampes

Le schéma de double allumage permet de commander deux lampes distinctes depuis un même bloc d’interrupteur. Ce principe simple en apparence soulève pourtant de nombreuses questions : choix des conducteurs, protections au tableau, repérage des fils, respect de la norme NF C 15‑100, erreurs de câblage à éviter.

En maîtrisant la logique de ce montage, il devient possible d’organiser un éclairage plus confortable : séparation des zones, gestion fine de l’ambiance lumineuse, anticipation des extensions futures. Le câblage doit cependant rester rigoureux, cohérent avec les évolutions réglementaires 2024‑2025 et compatible avec les autres circuits de la maison.

Principe du schéma de double allumage et différences avec les autres montages

Le double allumage désigne un câblage où un interrupteur double commande deux circuits d’éclairage distincts, généralement deux lampes ou deux rangées de spots. Chaque touche de l’interrupteur agit sur un seul retour lampe, tout en partageant la même phase d’alimentation.

Ce montage reste très utilisé dans les pièces de vie, les couloirs ou les grandes chambres. Il permet d’allumer une zone centrale et un éclairage d’appoint séparément, depuis un même emplacement, sans multiplier les appareillages sur le mur.

Double allumage, va-et-vient, double va-et-vient : bien distinguer les schémas

Le double allumage se différencie clairement d’autres schémas d’éclairage. La compréhension de ces différences évite des confusions fréquentes lors du câblage.

• Interrupteur simple allumage : une seule touche commande un seul point lumineux. Pour revoir cette base, un schéma de principe est présenté sur la page schéma simple allumage.
• Va-et-vient : deux interrupteurs commandent la même lampe depuis deux endroits, par exemple dans un couloir. Le câblage avec navettes est détaillé dans le guide schéma va-et-vient.
• Double va-et-vient : deux circuits de va-et-vient cohabitent dans un même appareillage, chacun avec sa paire de navettes.
• Double allumage : un seul point de commande, deux retours lampe distincts, sans navettes.

Dans un double allumage, la phase arrive sur l’interrupteur et se distribue vers deux contacts indépendants. Chaque contact envoie ensuite le courant vers un luminaire différent. Le neutre, lui, reste commun aux deux lampes et rejoint directement le tableau électrique.

Norme NF C 15‑100 et règles 2024‑2025 appliquées au double allumage

Le câblage d’un double allumage n’échappe pas aux obligations de la norme NF C 15‑100 et aux évolutions réglementaires récentes. Le respect des sections minimales, des dispositifs de protection et des règles de pose garantit un circuit fiable et conforme.

Section des conducteurs pour un circuit de double allumage

Les circuits d’éclairage, qu’ils soient simples, va-et-vient ou double allumage, utilisent une section minimale identique. La norme fixe :

• 1,5 mm² pour l’ensemble des conducteurs d’un circuit d’éclairage, y compris pour un double allumage.

Cette section de 1,5 mm² s’applique à tous les fils impliqués dans le circuit : phase, retours lampes, neutre et terre. Dans une gaine ou un câble, les fils de commande et d’alimentation conservent la même section, ce qui simplifie le choix des câbles multiconducteurs pour les installations neuves.

Protections obligatoires au tableau électrique

Le double allumage fait partie d’un circuit d’éclairage classique. La protection en amont reste donc identique, avec :

• Disjoncteur divisionnaire : calibre maximal 16 A, avec un réglage conseillé à 10 A pour un circuit d’éclairage en 1,5 mm².
• Dispositif différentiel 30 mA : pour la protection des personnes contre les contacts indirects.
• Type de DDR : utilisation du type A ou AC selon la configuration ; le type F intervient plutôt pour les variateurs de vitesse monophasés (climatisation, PAC) mais influence parfois le choix global de la rangée de protection.

Le double allumage ne nécessite donc pas de protection spécifique dédiée. Il s’insère dans un schéma de tableau cohérent, où chaque disjoncteur protège un circuit éclairage complet, dans la limite des points lumineux autorisés.

Limites de points lumineux et nombre de circuits

Un montage de double allumage ne modifie pas le comptage des points lumineux par circuit :

• 8 points lumineux maximum par circuit d’éclairage.
• Au minimum 2 circuits d’éclairage par logement (1 circuit suffisant uniquement en studio ou T1).

Chaque commande de double allumage alimente en général 2 points lumineux, qui s’ajoutent aux autres points du circuit. Dans une grande pièce, plusieurs doubles allumages peuvent cohabiter, à condition de rester dans les limites de la norme.

Code couleur et hauteur d’installation

La norme NF C 15‑100 impose un respect strict du code couleur :

• Bleu réservé au neutre.
• Vert/jaune réservé à la terre.
• Autres couleurs (rouge, marron, noir, orange, violet, etc.) pour les phases, retours de lampe et conducteurs de commande.

Pour un double allumage, il reste judicieux d’utiliser :

• Rouge pour la phase commune en arrivée et en pontage.
• Deux couleurs distinctes (marron et noir, par exemple) pour les retours de lampe.
• Bleu pour le neutre commun aux deux luminaires.

L’interrupteur double se positionne à une hauteur comprise entre 0,90 m et 1,30 m par rapport au sol fini. Ce repère facilite l’ergonomie, la conformité et l’accessibilité pour tous les occupants.

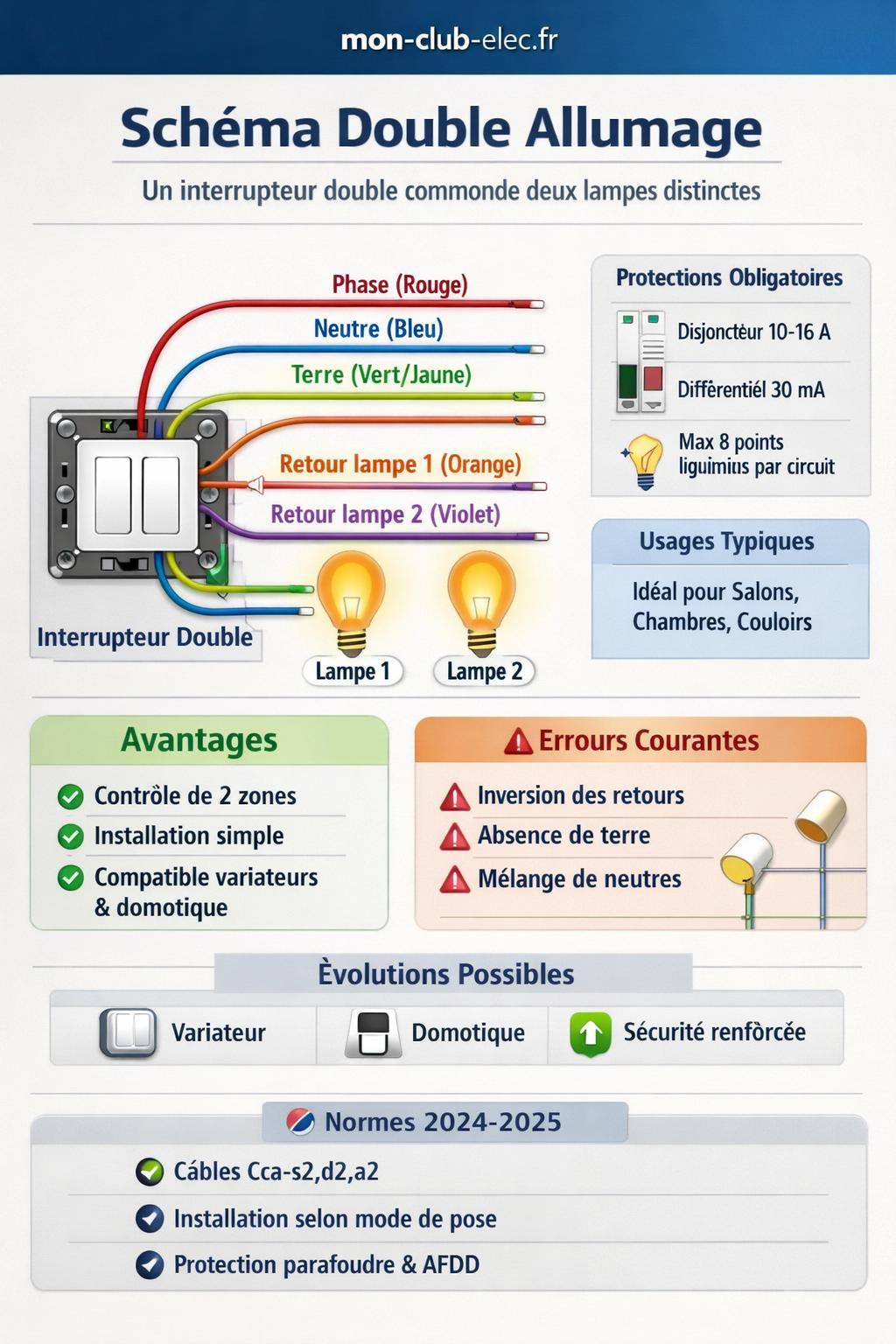

Schéma de câblage d’un double allumage : organisation des conducteurs

Le schéma de double allumage repose sur quelques points clés : arrivée de la phase, distribution vers deux contacts, gestion des retours lampes et continuité du neutre et de la terre. L’ensemble du montage doit rester lisible, repéré et cohérent dès la conception.

Répartition des fils dans un double interrupteur

Un interrupteur double se compose généralement de deux modules de commande indépendants dans un même corps. Chaque module possède :

• Une borne L (ou phase) d’entrée.
• Une borne de sortie pour le retour lampe.

Dans un double allumage classique, on met en place :

• Phase : arrivée sur la borne L du premier interrupteur.
• Pont de phase : liaison entre les bornes L des deux modules (souvent en rouge).
• Retour lampe 1 : fil sortant de la première touche vers le luminaire 1.
• Retour lampe 2 : fil sortant de la deuxième touche vers le luminaire 2.
• Neutre : commun aux deux luminaires, en provenance directe du tableau.
• Terre : vert/jaune, distribué à chaque luminaire raccordé à la masse.

Le schéma ne comporte ni navettes ni bornes intermédiaires compliquées, contrairement au va-et-vient. La difficulté réside plutôt dans le bon repérage des deux retours lampe et dans l’anticipation du cheminement des gaines.

Organisation du neutre et de la terre

Le neutre et la terre ne transitent pas par l’interrupteur. Ils se regroupent dans les boîtes de dérivation ou directement dans les boîtes d’encastrement des luminaires, selon la configuration de l’installation.

Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par fil

Pour un double allumage :

• Un seul conducteur de neutre en sortie de tableau peut alimenter les deux luminaires, en étant dérivé proprement sur chaque point lumineux.
• La terre se distribue en parallèle vers chaque luminaire, avec des connexions réalisées via des bornes adaptées.

Cette organisation limite le nombre de conducteurs dans la gaine menant à l’interrupteur : seuls la phase, le pont de phase et les deux retours lampe y circulent. Le neutre et la terre cheminent le plus souvent dans une autre gaine directement vers les plafonniers ou appliques.

Tableau récapitulatif des fonctions des conducteurs

Étapes détaillées pour réaliser un câblage de double allumage

Un schéma bien pensé se concrétise par une méthode de pose structurée. Chaque étape s’aligne sur la logique de l’installation, depuis le tableau jusqu’aux luminaires.

1. Préparation du circuit au tableau

La mise en place commence au niveau du tableau électrique :

• Réserver un disjoncteur 10 A ou 16 A dédié au circuit d’éclairage.
• Raccorder ce disjoncteur au DDR 30 mA adapté à la rangée.
• Identifier le circuit sur la porte du tableau (ex. : « Éclairage séjour / double allumage »).

Depuis ce disjoncteur, la phase et le neutre partent vers les boîtes de dérivation ou directement vers la zone desservie. La terre suit le même chemin depuis le bornier de terre.

2. Cheminement des gaines et positionnement des boîtes

Le circuit de double allumage s’appuie sur un cheminement clair :

• Une gaine ou un câble allant du tableau à la zone d’éclairage.
• Des dérivations vers les deux points lumineux (plafonniers, spots, appliques).
• Une gaine spécifique reliant la boîte de dérivation à l’interrupteur double.

Les boîtes de dérivation se positionnent dans des zones accessibles (combles, faux plafonds, hauts de murs). Elles accueillent les connexions entre phase, neutre, retours lampes et terres.

3. Raccordement de l’interrupteur double

Le câblage de l’interrupteur suit un ordre précis :

• Couper l’alimentation au tableau et vérifier l’absence de tension.
• Rentrer la phase sur la borne L du premier module.
• Réaliser un pont de phase entre les deux bornes L, avec un conducteur de même section et couleur.
• Raccorder le fil du retour lampe 1 sur la borne de sortie du premier module.
• Raccorder le fil du retour lampe 2 sur la borne de sortie du deuxième module.

Une fois le câblage terminé, l’interrupteur est fixé dans la boîte d’encastrement, puis la plaque de finition est mise en place. Les retours de lampe rejoignent chacun la boîte ou le luminaire correspondant, où ils se connectent à la phase d’entrée des lampes.

Double allumage et schémas associés : comparaison et usages

Le double allumage s’insère souvent dans un ensemble plus vaste de circuits d’éclairage. Comparer les principaux schémas permet de choisir la solution adaptée à chaque configuration.

Comparatif double allumage / simple allumage / va-et-vient

Ce comparatif montre que le double allumage répond surtout à un besoin de répartition de la lumière dans une même pièce, sans multiplier les boîtes d’encastrement ni les appareillages muraux.

Situations où le double allumage apporte un réel confort

Quelques exemples d’aménagements tirent pleinement parti de ce schéma :

• Dans un salon : un circuit pour l’éclairage principal au plafond, un autre pour une rangée de spots près du coin TV.
• Dans une chambre : une suspension centrale et une bande de spots orientables près du dressing.
• Dans un couloir : une rampe de spots et un éclairage d’ambiance indirect, commandés depuis l’entrée de la zone.

Le double allumage s’intègre aussi très bien dans une rénovation partielle. Il autorise, par exemple, l’ajout d’un second point lumineux dans une pièce existante, tout en conservant un seul emplacement d’interrupteur.

Évolutions 2024‑2025 : impact sur les câbles et la protection du circuit

Les décisions réglementaires récentes modifient certaines exigences liées aux câbles, aux modes de pose et à la protection contre les surtensions ou les arcs électriques. Un circuit de double allumage y reste soumis au même titre que les autres circuits d’éclairage.

Euroclasses et nouveaux câbles

Les anciennes classes C1 / C2 / C3 laissent progressivement place aux Euroclasses. À partir du 23 août 2024, cette évolution normalise la réaction au feu des câbles.

Pour les Établissements Recevant du Public (ERP), une étape supplémentaire intervient au 23 mai 2025, avec l’obligation d’utiliser des câbles de type Cca-s2, d2, a2 pour certains usages. Un double allumage installé dans un ERP doit alors s’appuyer sur ce type de câbles pour la partie concernée.

Intensité admissible et modes de pose

Les nouveaux tableaux de calcul de l’intensité admissible des câbles introduisent 9 modes de pose, contre 2 auparavant. La tolérance n’atteint plus que 5 % sur certaines valeurs.

En pratique, pour un double allumage en 1,5 mm², le dimensionnement reste généralement confortable, mais la prise en compte du mode de pose (en gaine, en saignée, en apparent, en faux plafond) devient plus fine, surtout en milieu professionnel ou collectif.

Parafoudre, protection d’arc et harmoniques

Les circuits d’éclairage ne fonctionnent pas isolément. Le reste de l’installation influence parfois leur protection :

• Parafoudre : obligatoire si le NRC est inférieur à 1000, recommandé si des équipements sensibles se situent à plus de 10 m (domotique, multimédia, etc.).
• Protecteurs d’arcs (AFDD) : recommandés sur certains circuits de prises de courant dans des zones critiques ; leur généralisation influe sur l’architecture du tableau.
• Harmoniques : la présence d’éclairages à LED avec alimentations électroniques peut générer des harmoniques qui, dans des cas chargés, conduisent à augmenter la section des câbles ou à répartir différemment les circuits.

Dans une habitation classique, un double allumage reste généralement intégré à un schéma de protection standard. Dans les bâtiments plus complexes, la coordination avec les parafoudres et les dispositifs différentiels s’étudie plus finement.

Erreurs fréquentes sur un schéma de double allumage et bonnes pratiques

Le principe mécanique d’un double interrupteur semble simple, mais plusieurs erreurs récurrentes créent des dysfonctionnements ou des non-conformités. Un contrôle rigoureux évite ces problèmes avant la mise sous tension.

Inversions de fils et confusion des retours lampe

Une erreur classique consiste à :

• Raccorder les deux retours lampe sur la même borne de sortie.
• Inverser phase et retour lampe sur une des touches.
• Utiliser la même couleur pour les deux retours, ce qui complique le diagnostic.

Ces erreurs conduisent à des comportements inattendus : une seule touche qui commande les deux lampes, ou une lampe qui reste sous tension même interrupteur « éteint » si la phase et le retour sont inversés dans un luminaire.

Absence de terre ou neutre mal réparti

Certains montages anciens présentent une absence de conducteur de terre vers le point lumineux. Dans une rénovation, ce manque nécessite souvent la reprise complète du cheminement des gaines, surtout si l’on ajoute un second luminaire au double allumage.

Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécurité

Un neutre mal réparti – par exemple un neutre commun à deux circuits distincts – crée des déséquilibres et des déclenchements intempestifs de différentiels. Le double allumage doit rester strictement sur un seul circuit identifié, avec neutre dédié à ce circuit.

« Sur un chantier de rénovation de séjour, l’ajout d’un double allumage sur une installation ancienne a révélé un mélange de neutres provenant de deux circuits différents. Après séparation complète et repérage des conducteurs, les déclenchements répétés du différentiel ont disparu. »

Surpopulation des boîtes et manque de repérage

La tentation de tout regrouper dans une seule boîte de dérivation conduit parfois à un entassement de conducteurs, peu lisible et difficile à maintenir. Une meilleure répartition des boîtes et un repérage clair des fils simplifient pourtant chaque intervention.

Le marquage par étiquettes, feutre indélébile ou embouts de couleur facilite l’identification des retours lampes et évite les tâtonnements lors d’un remplacement d’interrupteur ou d’un ajout de point lumineux.

Intégrer gradation, scénarios et commandes évoluées avec un double allumage

Le schéma de double allumage constitue une base simple qui se combine avec des dispositifs plus évolués : variateurs, automatismes, domotique. Cette association doit toutefois respecter les caractéristiques des appareillages et des luminaires.

Variation de lumière sur un ou deux circuits

Plusieurs approches existent pour gérer la variation :

• Remplacer une des touches par un variateur unipolaire adapté aux lampes utilisées (LED dimmables, halogènes, etc.).
• Utiliser un double variateur modulaire, chacun gérant une zone distincte.
• Passer à des luminaire à variation intégrée commandés par des interfaces spécifiques (bus, radio, etc.).

Dans tous les cas, la compatibilité entre variateur et type de lampes doit être vérifiée pour éviter scintillements, échauffements excessifs ou réduction de la durée de vie des sources.

Commande centralisée et domotique

Le double allumage s’insère facilement dans un système domotique :

• Remplacement de l’interrupteur classique par un module connecté à deux sorties.
• Intégration dans des scénarios : extinction générale, allumage progressif, simulation de présence.
• Commande par application, assistant vocal ou programmations horaires.

Le câblage de base reste identique : phase, deux retours lampe, neutre et terre vers les luminaires. Le module connecté prend la place de l’interrupteur ou vient se loger en boîte de dérivation, sans remettre en question le schéma fondamental du double allumage.
