Envie de créer une ambiance lumineuse plus douce au salon, de moduler l’éclairage de la cuisine ou d’adapter la lumière d’une chambre en fonction des moments de la journée ? Le variateur de lumière transforme un simple interrupteur en véritable commande de confort, sans forcément engager de gros travaux.
Avant de toucher au tableau électrique ou aux fils dans une boîte d’encastrement, quelques règles de sécurité, des schémas clairs et des conseils de choix évitent les erreurs et les pannes… La suite du guide explique point par point comment installer un variateur de lumière chez soi, en toute sérénité.
| Éléments clés | Infos essentielles |
|---|---|
| Objectif du variateur | Ajuster l’intensité lumineuse pour plus de confort et d’économies 💡 |
| Prérequis | Vérifier compatibilité des ampoules et couper l’alimentation électrique |
| Branchement | Remplacer l’interrupteur existant : connecter phase et retour lampe selon le schéma fourni |
| Avantages | Ambiance modulable, installation simple, meilleure gestion de la consommation |
Principe du variateur de lumière et différences avec un interrupteur classique
Un variateur de lumière remplace un interrupteur classique pour ajuster la puissance lumineuse envoyée à une lampe. Au lieu de simplement ouvrir ou fermer le circuit, il module la tension ou le signal électrique. Le rendu lumineux devient progressif, modulable selon l’activité : détente, lecture, repas, travail.
Dans une installation domestique, le variateur se place généralement à la même position qu’un interrupteur simple allumage. Il reprend les mêmes conducteurs (phase et retour lampe) mais intègre une électronique interne qui ajuste l’énergie délivrée au luminaire.
Différence entre variateur et interrupteur simple
L’interrupteur simple allumage assure une fonction binaire : lumière allumée ou éteinte. Le variateur, lui, offre une régulation plus fine. Il combine la fonction marche/arrêt et la variation d’intensité.
Sur le plan du câblage, le branchement du variateur de lumière reprend le schéma de base d’un interrupteur, mais les bornes portent souvent des symboles différents (L, sortie variée, parfois borne neutre selon les modèles). Pour approfondir les bases, un rappel sur le branchement d’un interrupteur aide à bien visualiser les conducteurs en présence.
Les principaux types de variateurs de lumière
Le marché propose plusieurs technologies de variateurs, chacune adaptée à un type de lampe et à un usage particulier. Le choix du bon modèle conditionne la durée de vie des ampoules, l’absence de scintillement et le confort d’utilisation.
Les grandes familles sont :
- Variateur rotatif : un bouton à tourner pour ajuster l’intensité.
- Variateur à poussoir : appui court pour marche/arrêt, appui long pour faire varier la lumière.
- Variateur à glissière : curseur vertical ou horizontal pour moduler la luminosité.
- Variateur tactile : surface sensitive, parfois avec retour lumineux ou indicateur LED.
- Variateur connecté : pilotage via application, assistant vocal ou scénarios domotiques.
| Type de variateur | Mode de commande | Usage typique | Points de vigilance |
|---|---|---|---|
| Rotatif | Molette à tourner | Pièces de vie, chambres | Prévoir hauteur d’encastrement confortable pour la prise en main |
| Poussoir | Bouton à appui court/long | Circulations, escalier, éclairage général | Compatibilité avec montage en va-et-vient selon le modèle |
| Glissière | Curseur à déplacer | Salon, salle à manger, home cinéma | Préférer un modèle avec repères de niveaux |
| Tactile | Surface sensitive | Intérieurs contemporains, domotique | Nécessite parfois neutre et alimentation permanente |
| Connecté | Application, scénario, voix | Maison connectée, gestion centralisée | Vérifier protocole (Wi-Fi, Zigbee, Z‑Wave, etc.) et compatibilité lampe |
Compatibilité variateur / ampoules : éviter le scintillement et les pannes
Le point clé avant tout branchement de variateur de lumière concerne la compatibilité avec les ampoules. Un variateur inadapté entraîne clignotements, bourdonnements, extinction prématurée des LED ou impossibilité de baisser correctement l’intensité.
Les emballages d’ampoules indiquent désormais clairement si le modèle est « dimmable » ou « variable ». En l’absence de cette mention, la lampe ne supporte pas la variation de lumière et risque de se dégrader.
Variateur pour LED, halogènes et lampes à incandescence
Les anciennes lampes à incandescence et la plupart des halogènes fonctionnent sans difficulté avec les variateurs traditionnels. La gestion de la puissance se fait par découpage de phase simple.
Pour les LED et les lampes à économie d’énergie, la situation change. Un variateur LED doit être explicitement prévu pour ce type de source, avec une électronique adaptée à l’alimentation des drivers intégrés dans les ampoules.
Le choix d’un variateur LED compatible repose sur trois paramètres :
- Le type de charge supportée (LED, halogène, incandescence, mélange).
- La puissance minimale et maximale de la charge totale.
- Le type de technologie de variation (coupure en début de phase, en fin de phase, protocole propriétaire pour certains luminaires).
« Une ampoule LED non dimmable raccordée à un variateur finit souvent par griller. Elle peut aussi générer un clignotement discret mais constant, très inconfortable au quotidien. »
Puissance minimale et maximale à respecter
Chaque variateur de lumière indique une plage de puissance utilisable. Avec les LED de faible consommation, la puissance totale de l’installation tombe parfois en dessous du seuil minimal. Dans ce cas, le variateur ne régule plus correctement et laisse passer des micro-courants qui provoquent des effets indésirables.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filUne vérification simple consiste à additionner la puissance de toutes les ampoules reliées au variateur et à comparer avec les indications du fabricant. Au besoin, un modèle spécifique pour faible charge ou avec compensation intégrée s’impose.
Règles de sécurité avant tout branchement de variateur de lumière
Avant de manipuler les conducteurs dans un boîtier ou un luminaire, le respect strict des règles de sécurité électrique garantit une intervention sans risque. L’électricité domestique reste accessible à un bricoleur averti, à condition de suivre une méthode rigoureuse.
La norme NF C 15‑100 encadre les installations basse tension en France. Elle définit les sections de câbles, les protections et les conditions de mise en œuvre des appareillages comme les variateurs de lumière.
« Toute opération sur une installation électrique doit être réalisée hors tension, après vérification d’absence de tension à l’aide d’un appareil approprié. » – Recommandation inspirée des principes de la norme NF C 18‑510.
Étapes de sécurité à respecter
Avant le branchement du variateur, la procédure sécurisée suit un enchaînement précis :
- Couper le disjoncteur général ou le disjoncteur du circuit concerné.
- Afficher un message de mise hors tension pour éviter toute remise sous tension intempestive.
- Contrôler l’absence de tension au niveau de l’interrupteur avec un vérificateur adapté.
- Préparer des outils isolés et en bon état (tournevis, pince coupante, dénude‑fil).
- Respecter les couleurs des fils (phase, neutre, retour lampe, terre) sans improviser.
Schémas de base pour le branchement d’un variateur de lumière
Les fabricants indiquent un schéma de câblage sur la notice et souvent au dos de l’appareil. Ce schéma sert de référence. Néanmoins, comprendre la logique générale du circuit permet d’anticiper les particularités d’un chantier existant.
Dans une installation en interrupteur simple, la phase arrive à l’interrupteur. Le retour lampe repart vers le luminaire. Le variateur se connecte entre ces deux points, en respectant les bornes « L » (phase entrée) et « sortie variée » vers la lampe.
Branchement d’un variateur en remplacement d’un interrupteur simple
Dans la plupart des logements récents, l’interrupteur simple présente au moins deux conducteurs : la phase et le retour lampe. La terre et le neutre ne se trouvent pas dans le boîtier d’encastrement (sauf montage spécifique). Le branchement du variateur de lumière suit ce principe :
- Repérer la phase (généralement fil rouge ou marron).
- Repérer le retour lampe (souvent autre couleur, par exemple orange ou violet).
- Connecter la phase sur la borne d’entrée du variateur (L).
- Connecter le retour lampe sur la borne de sortie vers le luminaire.
- Positionner et visser le variateur dans le boîtier, puis poser la plaque de finition.
En cas de doute sur la présence d’un troisième conducteur, un rappel sur le branchement d’un interrupteur 3 fils éclaire les spécificités liées notamment aux témoins lumineux ou à certaines commandes spéciales.
Variateur avec neutre et variateur sans neutre
Deux grands montages se rencontrent : les variateurs sans neutre et ceux qui nécessitent un neutre dans le boîtier. Les modèles sans neutre se contentent de la phase et du retour lampe, ce qui facilite le remplacement dans un boîtier existant.
Les variateurs avec neutre, souvent plus évolués (connectés, domotiques), exigent la présence d’un conducteur neutre dans la boîte d’encastrement. Cette contrainte impose parfois un repassage de câble ou une modification du circuit depuis la boîte de dérivation.

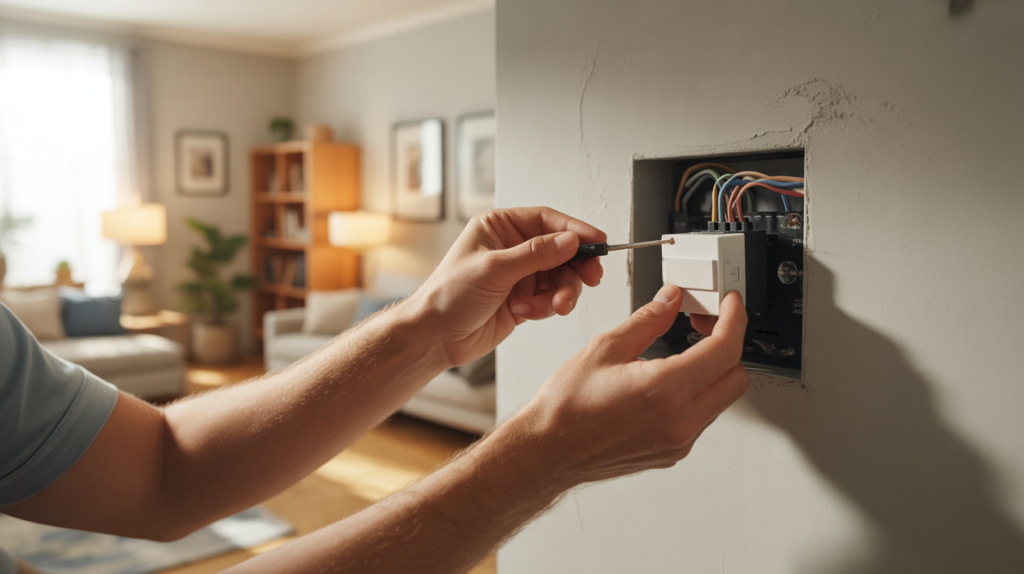

Installation pas à pas d’un variateur mural
Le branchement d’un variateur de lumière mural suit une méthode précise. En respectant chaque étape, l’intervention reste structurée et la mise en service se déroule sans surprise.
Ci‑dessous, un déroulé type pour un remplacement d’interrupteur simple par un variateur rotatif ou poussoir compatible avec des ampoules LED dimmables.
1. Préparation de l’intervention
Avant de commencer, rassembler tout le matériel limite les allers‑retours pendant la manipulation des conducteurs. La préparation comprend :
- Le variateur de lumière adapté au type d’ampoules installées.
- Un tournevis plat et un tournevis cruciforme isolés.
- Un vérificateur d’absence de tension ou un multimètre.
- Une pince à dénuder au besoin.
- Des dominos ou bornes de connexion supplémentaires si une reprise de câblage s’avère nécessaire.
Une fois ces éléments prêts, couper l’alimentation du circuit au tableau et vérifier l’absence de tension au niveau de l’interrupteur existant.
2. Démontage de l’interrupteur existant
Le démontage s’effectue en douceur pour ne pas abîmer les gaines ou les conducteurs. Procéder comme suit :
- Retirer la plaque décorative en la déclipant ou en enlevant les vis.
- Dévisser le mécanisme de l’interrupteur du boîtier d’encastrement.
- Sortir délicatement l’appareil pour accéder aux fils.
- Repérer la phase et le retour lampe, idéalement à l’aide de petites étiquettes.
- Déconnecter les conducteurs en notant leur position sur un schéma ou une photo.
Une fois l’interrupteur débranché, inspecter la longueur disponible de chaque fil et l’état de l’isolant. Si un conducteur semble trop court, l’ajout d’un petit bout de fil avec une borne de connexion offre un peu plus de marge.
3. Raccordement du variateur de lumière
Le branchement du variateur respecte strictement la notice du fabricant. Néanmoins, le principe général reste constant :
- Identifier la borne d’entrée phase (souvent marquée « L » ou par un symbole adapté).
- Identifier la borne de sortie vers la lampe (symbole flèche ou indication « ⟶ lampe »).
- Connecter la phase sur la borne d’entrée.
- Connecter le retour lampe sur la borne de sortie.
- Raccorder éventuellement le neutre si le variateur l’exige.
Chaque conducteur doit être bien serré dans sa borne, sans brin de cuivre apparent. Une traction légère vérifie la tenue mécanique. Ensuite, replacer délicatement le variateur dans le boîtier en veillant à ne pas coincer les fils.
4. Mise en place de la façade et test de fonctionnement
Une fois le mécanisme fixé, installer la plaque de finition et l’axe de commande (molette, poussoir ou surface tactile). S’assurer que le bouton manoeuvre correctement sans frotter sur le cadre.
Rétablir ensuite l’alimentation au tableau électrique. Tester la commande : marche/arrêt, variation d’intensité, absence de clignotement ou de bruit anormal. Si la luminosité minimale reste trop élevée, certains variateurs proposent un réglage interne accessible sous la façade ou via une combinaison d’appuis.
Cas particuliers : variateur en va‑et‑vient, variateur connecté et télécommande
Au‑delà du simple remplacement d’interrupteur, certaines configurations demandent un câblage spécifique. La présence de deux points de commande (va‑et‑vient), d’un système connecté ou d’une télécommande radio modifie l’approche d’installation.
Le variateur de lumière s’intègre alors dans une chaîne de commandes où il cohabite avec poussoirs, modules encastrés ou micromodules derrière un interrupteur existant.
Variateur et montage en va‑et‑vient
Le va‑et‑vient classique utilise deux interrupteurs et des fils navettes. Pour intégrer une variation, plusieurs scénarios existent :
- Variateur spécifique compatible va‑et‑vient, avec un schéma dédié.
- Variateur placé sur un seul point de commande, l’autre devenant un simple inverseur.
- Micromodule variateur encastré dans une boîte de dérivation, piloté par plusieurs poussoirs.
Le fabricant fournit généralement un schéma clair pour ces montages. La rigueur sur le repérage des navettes, de la phase et du retour lampe reste fondamentale pour éviter les dysfonctionnements.
Variateur connecté et domotique
Les variateurs connectés s’intègrent dans une logique de maison intelligente. Ils dialoguent avec une box domotique ou une application mobile. Le câblage reprend souvent le principe classique, avec en plus :
- Une alimentation permanente pour la partie électronique et radio.
- Parfois un neutre obligatoire dans la boîte d’encastrement.
- Un bouton d’association ou une séquence d’appuis pour la mise en mode appairage.
Une fois relié, le variateur se pilote depuis un smartphone, se programme sur des horaires ou se synchronise avec d’autres équipements (volets, scénarios de présence, etc.).
« La variation centralisée des éclairages permet d’adapter d’un geste l’ambiance de toute une pièce ou d’un étage, sans se déplacer d’interrupteur en interrupteur. »
Variateur radio et télécommande
Certains kits associent un micromodule variateur caché dans une boîte de dérivation ou au plafond avec une télécommande radio ou un interrupteur sans fil. Ce type de solution évite les saignées dans les murs et les tirages de câble supplémentaires.
Le branchement du module se fait au plus près du point lumineux, avec phase, neutre et retour lampe. La télécommande s’appaire ensuite suivant la procédure décrite dans la notice. Aucun fil ne relie physiquement la commande au variateur : la liaison se fait par ondes radio.
Problèmes fréquents après installation et ajustements possibles
Après le branchement d’un variateur de lumière, certains symptômes reviennent régulièrement : clignotement, bruit de grésillement, impossibilité d’obtenir le noir complet ou échauffement ressenti au toucher. Ces signes orientent vers quelques vérifications ciblées.
Une analyse méthodique de la situation permet souvent de corriger la configuration sans tout démonter.
Clignotement ou lumière résiduelle à l’extinction
Un léger scintillement en bas de course ou une lumière qui reste très faible à l’extinction proviennent en général d’un couple variateur/ampoules inadapté ou d’une puissance totale trop faible.
Plusieurs pistes de correction existent :
- Remplacer les ampoules par des modèles LED dimmables explicitement compatibles.
- Augmenter légèrement la puissance totale (ajout d’un point lumineux ou remplacement par une ampoule de puissance supérieure dans la limite du variateur).
- Régler le seuil de luminosité minimale sur le variateur lorsqu’il le permet.
- Installer un module de compensation prévu par certains fabricants pour les faibles charges LED.
Grésillement, bruit ou échauffement
Un variateur peut émettre un léger bruit lorsqu’il module la tension, surtout avec certains types de transformateurs. En revanche, un ronflement marqué ou un échauffement inhabituel du boîtier exige une investigation.
Dans cette situation, vérifier en priorité :
- Le respect de la puissance maximale du variateur.
- La bonne qualité des serrages de bornes (aucun conducteur mal serré).
- La compatibilité avec les transformateurs des spots encastrés (électroniques ou ferromagnétiques).
- La ventilation autour du boîtier, notamment dans les cloisons très isolées.
Variateur inopérant ou commande inversée
Si le variateur n’allume pas la lampe ou si la commande semble inversée (variation à l’envers, absence de marche/arrêt), le problème vient en général d’un câblage mal positionné. Une phase ou un retour lampe peut avoir été inversé avec un autre conducteur.
Une relecture du schéma fourni par le fabricant, associée à un contrôle au testeur, permet de corriger l’erreur. En cas de montage en va‑et‑vient ou avec plusieurs commandes, prendre le temps de repérer chaque navette évite les confusions.
Erreurs à éviter lors du branchement d’un variateur de lumière
Certaines erreurs reviennent régulièrement sur les installations domestiques. Elles ne provoquent pas toujours une panne immédiate, mais dégradent la durée de vie des ampoules ou la fiabilité de l’ensemble du circuit.
Une approche méthodique permet de les anticiper et de sécuriser durablement le branchement du variateur de lumière.
Mauvaise identification des conducteurs
Confondre phase, neutre, retour lampe et navettes entraîne rapidement des dysfonctionnements. Se fier uniquement aux couleurs ne suffit pas dans les installations anciennes ou modifiées à plusieurs reprises.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLe bon réflexe consiste à :
- Couper le courant au tableau.
- Utiliser un testeur pour confirmer la phase à la remise de la tension (avec prudence, puis recoupe).
- Repérer et étiqueter chaque fil avant déconnexion.
- Prendre une photo détaillée de l’ancien montage pour référence.
Choix d’un variateur non compatible LED
Installer un variateur prévu uniquement pour charges résistives sur un circuit LED conduit presque systématiquement à des clignotements ou à une plage de variation très réduite. La mention LED sur l’appareil ou dans la fiche technique n’est pas un détail marketing, elle reflète une électronique adaptée.
Une vérification rapide de la fiche produit avant l’achat évite ce type d’erreur et limite le risque d’avoir à remplacer le variateur peu de temps après l’installation.
Surcharge du variateur et absence de ventilation
Un variateur de lumière supporte une puissance maximale définie, souvent inférieure à celle d’un interrupteur classique. En cas de dépassement, l’échauffement devient plus marqué et accélère l’usure des composants internes.
Pour limiter ce phénomène, deux actions simples :
- Dimensionner le variateur en fonction de la puissance réelle des lampes, avec une marge raisonnable.
- Éviter les boîtiers trop exiguës ou bourrés de conducteurs, qui freinent la dissipation de chaleur.
Optimiser l’usage quotidien d’un variateur de lumière
Une fois le variateur correctement branché, l’usage au quotidien apporte un vrai confort. La variation fine de la lumière s’ajuste à chaque situation de vie, tout en favorisant la sobriété énergétique.
L’utilisateur peut tirer parti de quelques habitudes pour rentabiliser l’installation et préserver ses ampoules.
Adapter la lumière aux moments de la journée
Une intensité forte reste utile pour les activités nécessitant une bonne visibilité : préparation des repas, travail sur un bureau, jeux d’enfants. À l’inverse, une lumière adoucie convient mieux à la fin de journée, à la lecture au salon ou à un diner calme.
Le variateur de lumière permet de passer d’une ambiance à une autre en un geste. En réduisant légèrement l’intensité en soirée, la consommation d’électricité diminue et le confort visuel s’améliore.
Préserver la durée de vie des ampoules
Une utilisation raisonnable du variateur de lumière contribue à prolonger la durée de vie des ampoules, surtout pour les LED. Éviter les variations très rapides ou les passages permanents du minimum au maximum réduit les contraintes sur les composants électroniques.
Un entretien régulier des luminaires (dépoussiérage, contrôle des culots, remplacement des ampoules vieillissantes) maintient également une bonne qualité de lumière et limite les défauts attribués à tort au variateur.
Associer variateur et scénarios d’éclairage
Dans une installation domotique, le variateur de lumière prend pleinement sa place dans des scénarios personnalisés. Par exemple : lumière douce et partielle au lever, intensité renforcée pendant les tâches ménagères, puis baisse progressive en fin de soirée.
Ce type de programmation s’effectue directement dans l’application de la box domotique ou du fabricant du variateur connecté. Les possibilités dépendent du protocole en place (Zigbee, Z‑Wave, Wi‑Fi, etc.) et des équipements associés.
