Réaliser un schéma de télérupteur pour plusieurs points d’éclairage soulève toujours les mêmes questions : section des fils, calibre des disjoncteurs, nombre de points lumineux, choix entre télérupteur unipolaire ou bipolaire, emplacement dans le tableau ou en encastré. Chaque détail joue sur la sécurité, la conformité à la norme NF C 15-100 et le confort d’utilisation au quotidien.
En travaillant pas à pas, un schéma multi-points reste accessible, même dans un couloir complexe, un escalier sur plusieurs niveaux ou une grande pièce de vie. Les solutions actuelles, des télérupteurs encastrables derrière les boutons poussoirs aux modules sur rail DIN, offrent des montages souples qui limitent les saignées dans les murs et les kilomètres de câbles.
Informations complementaires
- Telerupteur : 1 (unipolaire ou bipolaire, commun a toutes les configurations)
- Section fil boutons poussoirs : 1.5 mm2
- Section fil eclairage : 1.5 mm2
- Protection disjoncteur : 16 A max
- Norme : NF C 15-100
Principe du schéma télérupteur pour plusieurs points d’éclairage
Un télérupteur permet de commander un ou plusieurs circuits d’éclairage depuis plusieurs points de commande à boutons poussoirs. Contrairement à un va-et-vient, qui se limite à deux points, le télérupteur gère sans difficulté trois, quatre, ou davantage de postes de commande, tout en gardant un câblage relativement simple.
Le circuit se décompose en deux parties bien distinctes : la puissance, qui alimente les lampes, et la commande, qui regroupe les boutons poussoirs. Comprendre ce découpage aide à éviter les erreurs de raccordement et à lire facilement un schéma, même complexe.
Lorsqu’un poussoir est actionné, la bobine du télérupteur change d’état. Le contact de puissance bascule alors, alimentant ou coupant les points lumineux. Le fonctionnement reste identique, quel que soit le bouton poussoir utilisé, puisqu’ils sont câblés en parallèle.
« Un télérupteur gère l’éclairage comme un interrupteur central, mais piloté par une multitude de doigts répartis dans la maison. »
Pour aller plus loin sur l’organisation globale d’un circuit domestique, la page guide électricité maison donne un panorama des règles à respecter dans un logement.
Norme NF C 15-100 : exigences pour un schéma de télérupteur multi-points
Depuis septembre 2025, la version actualisée de la NF C 15-100 encadre encore davantage les circuits d’éclairage avec télérupteur. Ces prescriptions structurent le schéma, les sections de conducteurs, la protection et le nombre de points lumineux.
Section des fils et calibre de protection
Pour un circuit d’éclairage commandé par télérupteur, la section minimale des conducteurs est fixée à 1,5 mm². Cette section s’applique aux fils de phase, neutre, terre et retours, du tableau jusqu’aux luminaires.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filLa protection par disjoncteur suit deux repères :
- 10 A en configuration standard recommandée pour un circuit d’éclairage classique.
- 16 A maximum autorisé, notamment lorsque le nombre de points lumineux et la longueur de ligne l’exigent.
Pour la plupart des installations, un disjoncteur éclairage de 16 A dédié au circuit télérupteur reste une solution cohérente, surtout en maison neuve ou rénovation lourde.
Protection différentielle et sécurité des personnes
Le circuit télérupteur, comme tous les circuits d’éclairage domestiques, doit passer sous la protection d’un interrupteur différentiel 30 mA. Ce dispositif coupe l’alimentation en cas de défaut d’isolement ou de fuite de courant vers la terre.
Le télérupteur se positionne après le disjoncteur divisionnaire et sous l’interrupteur différentiel. Cette organisation garantit une sélectivité correcte et un repérage logique dans le tableau.
Nombre maximal de points lumineux
La norme NF C 15-100 limite clairement la densité des circuits. Pour un circuit d’éclairage sur télérupteur, le nombre maximal de points lumineux autorisés est de 8.
Un « point lumineux » correspond à une sortie de circuit aboutissant à une lampe ou un groupe de lampes commandées ensemble. Si le couloir, l’escalier ou la pièce dépasse ce seuil, un second circuit télérupteur doit être prévu, avec son propre disjoncteur.
La norme NF C 15-100 précise que le nombre de points d’éclairage par circuit reste limité afin de maîtriser l’intensité, faciliter le dépannage et éviter des coupures trop étendues en cas de défaut.
Couleurs des fils dans un schéma de télérupteur multi-points
Un schéma clair repose sur un code couleur respecté. La norme impose des repères qui évitent de confondre neutre, phase, terre et retours de commande.
| Fonction | Couleur normalisée | Usage dans le schéma télérupteur |
|---|---|---|
| Phase | Rouge ou marron | Alimentation du télérupteur, des poussoirs et des lampes |
| Neutre | Bleu | Distribution vers la bobine (A1) et les luminaires |
| Terre | Vert/jaune | Protection des luminaires et boîtiers métalliques |
| Retour poussoirs | Orange ou violet | Liaison entre les poussoirs et la borne A2 |
Sur un télérupteur unipolaire, un repérage rigoureux des fils de retour lampe limite les confusions, surtout lorsque plusieurs circuits cohabitent dans le même boîtier ou la même gaine.
Télérupteur unipolaire ou bipolaire : quel schéma choisir ?
Le choix entre télérupteur unipolaire et télérupteur bipolaire influence le schéma de câblage, le nombre de bornes et la manière d’isoler le circuit.
Caractéristiques des bornes et fonctions
Un télérupteur se présente en général avec :
- Des bornes de commande, notées A1 et A2.
- Des bornes de puissance, notées 1 et 2 sur la plupart des modèles unipolaires.
Les rôles sont les suivants :
- A1 – A2 : entrée de commande, recevant la tension issue des boutons poussoirs.
- 1 – 2 : contact de puissance, qui ouvre ou ferme l’alimentation vers les points lumineux.
Selon les fabricants ou les références, la numérotation peut varier, ce qui impose une lecture attentive de la sérigraphie sur l’appareil. La logique reste néanmoins identique : une partie commande, une partie puissance.
Télérupteur unipolaire : 4 bornes pour un schéma classique
Le télérupteur unipolaire possède généralement 4 bornes. Il coupe uniquement la phase du circuit d’éclairage. La topologie standard se résume ainsi :
- Borne 1 : arrivée de phase (rouge).
- Borne 2 : sortie phase vers la lampe (retour lampe).
- Borne A1 : connexion au neutre (bleu), pour alimenter la bobine de commande.
- Borne A2 : retour des boutons poussoirs (souvent orange, violet, noir ou blanc).
Ce montage convient à la grande majorité des circuits d’éclairage intérieurs, dans un logement standard, où l’on coupe uniquement la phase et non le neutre.
La page dédiée au télérupteur 4 fils décrit plus en détail l’architecture de ce type de montage et sa mise en œuvre.
Télérupteur bipolaire : 6 bornes pour une coupure renforcée
Le télérupteur bipolaire comporte en général 6 bornes. Il dispose de 2 pôles de coupure, permettant de couper simultanément la phase et le neutre. Ce type d’appareil se rencontre dans des environnements plus exigeants, notamment en extérieur, en locaux humides ou sur circuits spécifiques.
Le schéma reste similaire, mais la partie puissance inclut deux canaux de coupure. La commande A1/A2 reste responsable de la bascule de l’ensemble. Le choix bipolaire peut répondre à des contraintes de sécurité ou aux recommandations du fabricant de luminaire.
Schéma de télérupteur unipolaire : câblage détaillé
Un schéma de télérupteur unipolaire s’appuie sur quatre fils principaux au niveau de l’appareil, avec un câblage rigoureux entre le tableau, les poussoirs et les luminaires.
Raccordement au tableau électrique
Dans un tableau, le télérupteur se fixe sur rail DIN, en aval du disjoncteur d’éclairage dédié. L’alimentation s’effectue par peigne ou pontages depuis ce disjoncteur.
La logique de raccordement suit ce chemin :
- Du disjoncteur 16 A éclairage vers la borne 1 du télérupteur (phase).
- Du bornier de neutre vers la borne A1 du télérupteur (neutre de la bobine).
- Du bornier de neutre vers les luminaires (neutre des points lumineux).
- De la borne 2 du télérupteur vers les lampes (retour lampe).
Les sections utilisées pour ces liaisons sont en 1,5 mm². Le raccordement depuis le disjoncteur vers le télérupteur respecte le repérage phase rouge ou marron, neutre bleu.
Câblage des boutons poussoirs en parallèle
La partie commande regroupe tous les boutons poussoirs en parallèle. Ce principe simplifie considérablement le nombre de conducteurs nécessaires dans les gaines.
- Une phase d’alimentation des poussoirs issue du disjoncteur ou d’une dérivation passe par chaque poussoir.
- La sortie de chaque poussoir rejoint un fil commun qui se termine sur la borne A2 du télérupteur.
Les poussoirs ne se câblent jamais en série. En montage série, la commande devient aléatoire et le circuit se comporte de manière imprévisible. Le montage parallèle reste la règle obligatoire pour garantir un fonctionnement cohérent, quel que soit le poussoir actionné.
« Tous les poussoirs doivent partager la même phase d’alimentation et rejoindre ensemble la borne A2 du télérupteur : c’est la base d’un schéma propre et fiable. »
Dans un escalier à trois niveaux ou un long couloir de maison, on retrouve souvent trois points de commande ou plus. Le schéma reste identique : chaque nouveau poussoir se raccorde simplement en dérivation sur le couple phase/retour A2.
Détail du raccordement unipolaire
Pour synthétiser le câblage d’un télérupteur unipolaire :
| Borne | Raccordement | Couleur conseillée |
|---|---|---|
| 1 | Arrivée de phase depuis le disjoncteur | Rouge |
| 2 | Sortie phase vers les lampes (retour lampe) | Noir, orange ou violet |
| A1 | Neutre commun à la bobine | Bleu |
| A2 | Retour des boutons poussoirs en parallèle | Orange, violet, noir ou blanc |
Le neutre des lampes se raccorde directement sur le bornier de neutre du tableau, en parallèle, sans utiliser le télérupteur. Le fil de terre vert/jaune se prolonge jusqu’aux luminaires, boîtiers métalliques et éléments à mettre à la masse.
Organisation des points lumineux et des commandes

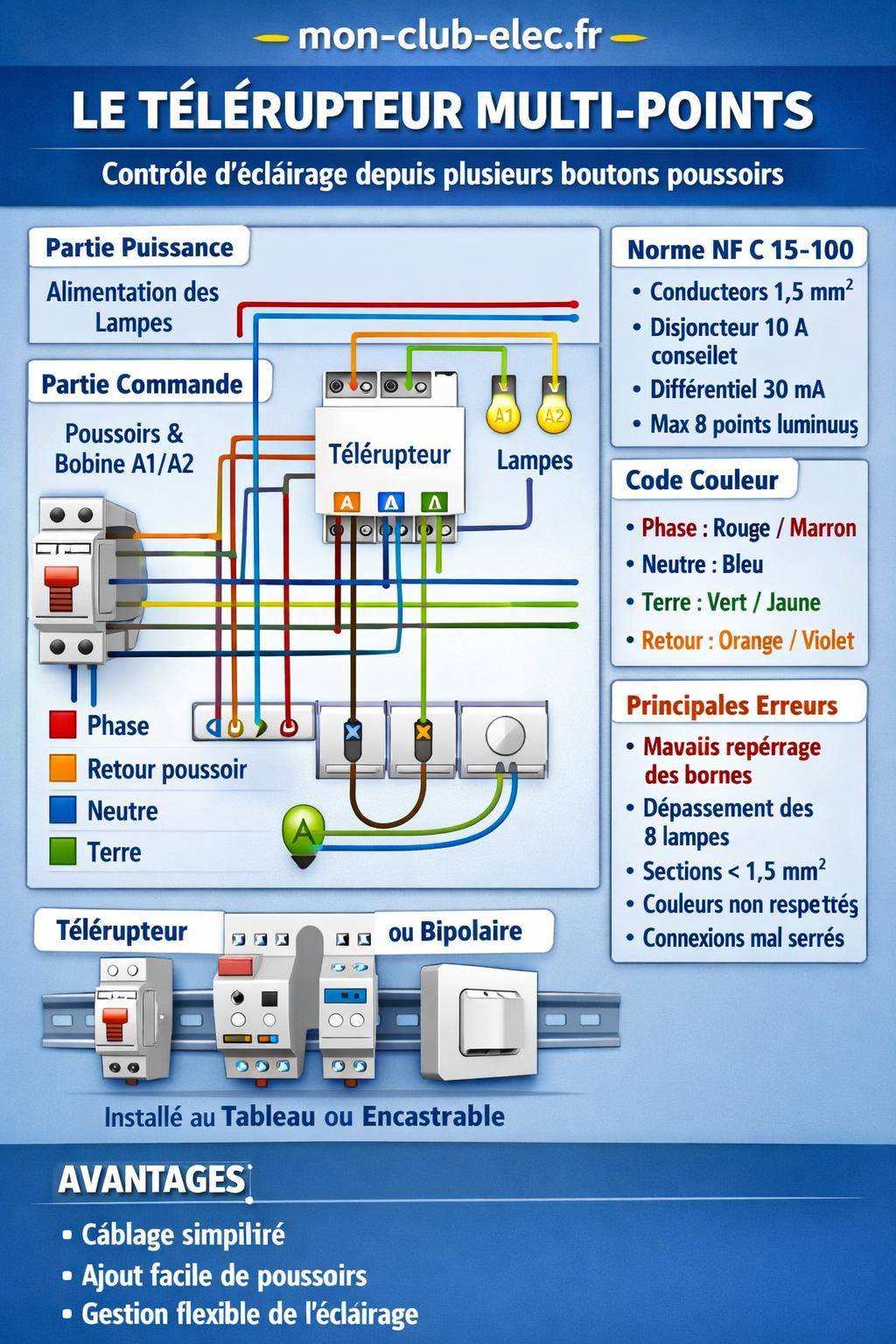

Un schéma de télérupteur multi-points s’articule autour de deux réseaux : les points lumineux et les points de commande. La bonne distribution de ces deux ensembles garantit un circuit lisible et évolutif.
Gestion des points lumineux
Le retour lampe issu de la borne 2 du télérupteur se divise ensuite vers chaque point lumineux. Cette dérivation peut s’effectuer dans :
- Des boîtes de dérivation installées dans les combles ou plafonds.
- Des boîtes de connexion derrière les luminaires.
- Une boîte encastrée, lorsqu’elle reste accessible et repérée.
Chaque sortie vers un luminaire comprend au minimum :
- Le retour phase (retour lampe) depuis la borne 2.
- Le neutre depuis le bornier de neutre du tableau.
- La terre vert/jaune, lorsque le luminaire le prévoit.
La limite de 8 points lumineux par circuit nécessite parfois de répartir un long couloir ou un vaste open space sur deux télérupteurs, afin de rester dans les clous de la norme et d’éviter de surcharger un seul disjoncteur.
Gestion des points de commande
Les points de commande se composent d’une phase commune et d’un retour vers A2. Les principaux critères à respecter sont :
- Phase d’alimentation des poussoirs : issue du disjoncteur d’éclairage, distribuée à chaque bouton.
- Retour A2 : fil unique de commande qui centralise toutes les sorties de poussoirs.
- Neutre commun : utilisé uniquement pour la bobine en A1, pas pour les poussoirs eux-mêmes.
Le nombre de points de commande est libre : « 3 ou plus » selon la configuration du logement. Dans une cage d’escalier, on rencontre souvent un poussoir à chaque étage, la logique de câblage restant identique d’un niveau à l’autre.
Implantation du télérupteur : tableau ou encastré ?
Le lieu d’installation du télérupteur influence directement le schéma de câblage et la longueur des conducteurs. Deux grandes options existent : en tableau sur rail DIN ou en version encastrable derrière un poussoir.
Installation au tableau électrique
Dans de nombreux logements, le télérupteur prend place dans le tableau électrique, après le disjoncteur d’éclairage concerné. Le montage s’organise ainsi :
- Fixation sur rail DIN.
- Alimentation en phase depuis le disjoncteur via peigne ou pontage.
- Connexion au bornier de neutre pour A1.
- Sortie vers les lampes et vers la ligne de poussoirs.
Ce mode d’implantation facilite le repérage et la maintenance. Les interventions se concentrent au même endroit, avec les protections associées. En contrepartie, les lignes vers les boutons poussoirs et les lampes parcourent parfois des distances plus longues.
Télérupteur encastrable : schéma et usages
Les modèles télérupteurs encastrables s’installent directement derrière un bouton poussoir ou dans une boîte de dérivation à proximité. Cette solution convient particulièrement :
- Lorsque l’éclairage se trouve éloigné du tableau.
- Pour limiter les saignées dans les murs sur une rénovation.
- Quand le tableau ne dispose plus de place disponible sur le rail DIN.
Le câblage reprend le même principe commande/puissance, mais en version déportée dans la pièce. L’alimentation phase/neutre arrive dans la boîte, repart vers le luminaire et alimente les poussoirs en parallèle.
Raccordement au tableau principal et sections en amont
Au-delà du simple circuit d’éclairage, la distribution générale joue un rôle clé. Le raccordement principal du tableau et l’alimentation des disjoncteurs influencent la sécurité globale.
Les liaisons de puissance entre le dispositif de coupure principal et le tableau d’éclairage utilisent des sections supérieures. Une section de 16 mm² se rencontre fréquemment pour alimenter un tableau secondaire ou un ensemble de circuits d’éclairage et de prises.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéDans ce contexte, le disjoncteur d’éclairage qui protège le télérupteur se raccorde sur des barres ou peignes correctement dimensionnés, assurant une répartition équilibrée des charges.
Pour approfondir la logique de distribution et les bonnes pratiques de câblage dans un logement, la ressource guide électricité maison fournit une vision globale utile avant de détailler les circuits spécifiques.
Schéma télérupteur Legrand et variantes 4 fils
Certains fabricants, comme Legrand, proposent des schémas types pour télérupteurs, très utilisés en habitat. Ces documents servent souvent de base au câblage sur le terrain.
Référence au schéma télérupteur Legrand
Un schéma télérupteur Legrand met en avant le repérage des bornes, la distinction commande/puissance et l’intégration dans le tableau. Les principes restent compatibles avec la majorité des modèles du marché.
Le guide spécifique schéma télérupteur Legrand détaille ces montages, avec des variantes unipolaires ou bipolaires selon les besoins de l’installation.
Montage 4 fils et adaptation sur plusieurs points d’éclairage
Le télérupteur 4 fils associe une phase et un neutre permanents pour la bobine, ainsi qu’un contact dédié à la puissance. Ce schéma facilite :
- La distribution d’une phase commune à plusieurs poussoirs.
- Le raccordement d’un grand nombre de points lumineux.
- L’évolutivité du circuit en cas de modification de l’éclairage.
En multi-points, la commande s’étend sans complication : chaque nouveau poussoir se greffe sur le couple phase/retour, sans modifier le reste du circuit. Le lien vers la page télérupteur 4 fils précise ces aspects pour les cas d’usage courants.
Matériel requis pour un schéma télérupteur propre et sécurisé
Pour réaliser un câblage fiable, certains outils et consommables restent indispensables, même pour un électricien expérimenté.
- Testeur de tension pour vérifier l’absence de courant avant chaque intervention.
- Fils rigides 1,5 mm² pour les circuits d’éclairage et de commande.
- Gaine thermorétractable pour le repérage et la finition des raccords.
- Presse-étoupe pour les traversées de parois de coffret ou de boîtier.
- Gants isolants pour les opérations au voisinage des conducteurs.
- Étiquettes pour câbles afin de marquer les départs, retours et destinations.
Un outillage adapté facilite la mise en œuvre des connexions, limite les efforts sur les conducteurs et réduit le risque de bornes mal serrées.
Erreurs de schéma à éviter sur un télérupteur multi-points
Certaines erreurs reviennent souvent sur les circuits de télérupteur, en particulier lorsque plusieurs points de commande et de nombreuses lampes entrent en jeu.
Erreurs de câblage et de repérage
- Non-respect des couleurs normalisées : utiliser le bleu comme phase ou l’orange comme neutre crée une confusion durable et dangereuse.
- Section inférieure à 1,5 mm² : les conducteurs trop fins chauffent et ne supportent pas correctement l’intensité.
- Inversion des bornes 1 et 2 ou de A1/A2 : le télérupteur ne réagit plus comme prévu, voire reste inactif.
- Mélange de sections dans une même gaine : les différences d’isolant et d’épaisseur compliquent le serrage et le repérage.
- Plus de 8 points lumineux sur un circuit d’éclairage : le disjoncteur est trop sollicité et la norme n’est plus respectée.
Une vérification systématique des correspondances entre schéma papier et câblage réel limite ces dérives et sécurise l’installation.
Connexions mal serrées et risques d’incendie
Le risque d’incendie principal sur un circuit de télérupteur provient des connexions mal serrées. Un conducteur à demi inséré ou une vis insuffisamment serrée provoque des arcs électriques, qui dégradent l’isolant et augmentent la température.
Les boîtes de dérivation, les bornes du télérupteur et le tableau sont concernés. Une vérification manuelle au tournevis dynamométrique, lorsqu’il est disponible, assure un serrage conforme aux préconisations du constructeur.
« Un serrage contrôlé sur chaque borne évite les échauffements et prolonge nettement la durée de vie du télérupteur et des conducteurs. »
Avantages des télérupteurs pour plusieurs points d’éclairage
Au-delà de la conformité réglementaire, le télérupteur apporte de réels bénéfices pour les circuits d’éclairage complexes, avec de nombreux points de commande.
- Câblage simplifié dans les couloirs, escaliers et grandes pièces, comparé aux combinaisons de va-et-vient et intermédiaires.
- Multiplication des points de commande sans augmentation démesurée du nombre de conducteurs.
- Modèles électroniques silencieux, appréciables lors d’une installation à proximité d’une chambre ou d’un bureau.
Dans les constructions récentes, le télérupteur s’intègre parfois à des systèmes domotiques ou de gestion centralisée de l’éclairage, tout en conservant un schéma de base similaire.
Schéma global : du tableau aux poussoirs et aux lampes
En rassemblant tous les éléments abordés, le schéma de télérupteur pour plusieurs points d’éclairage suit un chemin clair :
- Tableau : arrivée générale, interrupteur différentiel 30 mA, disjoncteur 10 ou 16 A dédié, télérupteur sur rail DIN.
- Circuit d’éclairage : sortie de la borne 2 vers les lampes (retour lampe), neutre depuis le bornier, terre vert/jaune vers chaque luminaire.
- Circuit de commande : phase distribuée à tous les poussoirs, sorties de poussoirs regroupées sur A2, neutre de la bobine en A1.
- Distribution générale : section 16 mm² pour les alimentations principales du tableau lorsque nécessaire.
Une fois cette architecture maîtrisée, l’ajout d’un point lumineux supplémentaire ou d’un nouveau bouton poussoir s’effectue sans bouleverser l’ensemble du schéma. La logique reste stable, lisible et fidèle aux exigences de la norme NF C 15-100.
