Brancher un télérupteur 4 fils : le schéma expliqué borne par borne

Un télérupteur domestique fonctionne sous 230 V et commande jusqu’à 8 points lumineux sur un circuit d’éclairage en 1,5 mm². Avec quatre conducteurs bien identifiés, le branchement sur les bornes A1, A2, 1 et 2 devient logique : deux fils alimentent la bobine, deux autres assurent la commutation de la lampe.

Le télérupteur 4 fils se branche en séparant commande et puissance

Le branchement d’un télérupteur 4 fils repose sur une règle simple : les boutons poussoirs commandent la bobine entre A1 et A2, tandis que le contact entre 1 et 2 coupe ou rétablit la phase envoyée vers l’éclairage. Les quatre fils raccordés au télérupteur ont donc quatre fonctions distinctes : phase d’entrée, retour lampe, retour des poussoirs et neutre.

Le télérupteur reçoit une impulsion de 230 V lorsque vous appuyez sur un bouton poussoir. Cette impulsion fait basculer son contact. Un appui allume la lumière, l’appui suivant l’éteint. Tous les poussoirs sont câblés en parallèle, ce qui autorise plusieurs points de commande dans un couloir, une cage d’escalier ou une grande pièce.

La bonne lecture du schéma consiste à ne jamais mélanger les deux circuits internes : A1-A2 commande la bobine, 1-2 alimente la lampe.

Ce montage convient aux télérupteurs modulaires 230 V installés sur rail DIN dans le tableau électrique. Le marquage présent en façade ou sur le côté de l’appareil reste la référence. Ici, le contact de puissance est repéré 1-2 et la bobine A1-A2.

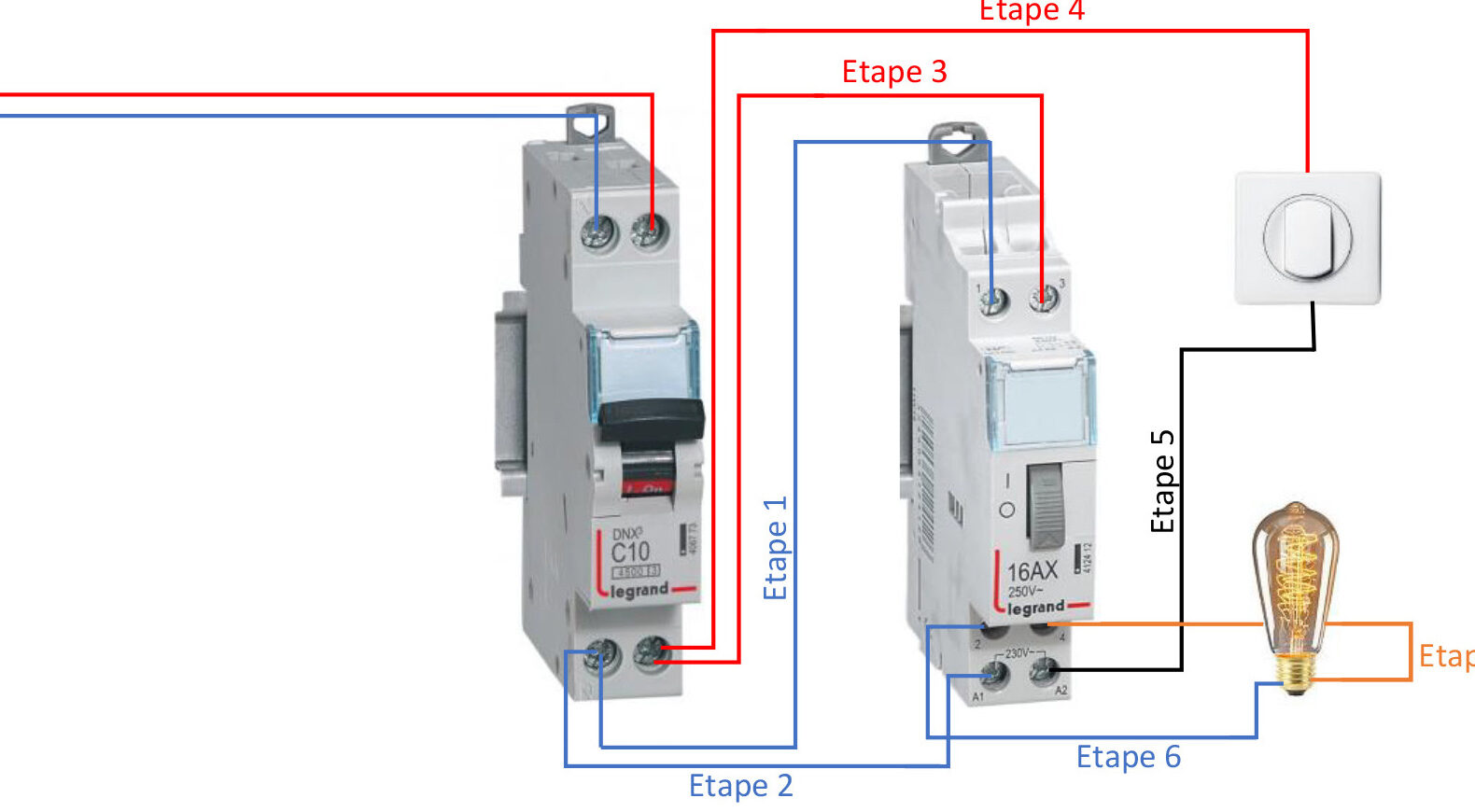

Schéma du télérupteur 4 fils borne par borne

Avant de retirer le capot du tableau, coupez le disjoncteur général et testez l’absence de tension avec un vérificateur adapté. Ne vous fiez ni à la position d’un disjoncteur divisionnaire ni à la couleur d’un conducteur dans une installation ancienne.

La phase en sortie du disjoncteur alimente la borne 1. Un repiquage de cette même phase dessert une borne de chaque bouton poussoir. Les autres bornes des poussoirs sont réunies et reviennent sur A1. Le neutre arrive directement sur A2 et sur le luminaire. Enfin, la borne 2 alimente la phase du luminaire.

Le chemin électrique se résume ainsi :

• Puissance : phase du disjoncteur → borne 1 → contact interne → borne 2 → lampe.
• Commande : phase du disjoncteur → bouton poussoir → borne A1 → bobine → borne A2 → neutre.
• Neutre d’éclairage : bornier de neutre → luminaire.
• Protection : conducteur vert et jaune → borne de terre du luminaire.

Quand aucun poussoir n’est enfoncé, aucune tension n’est appliquée entre A1 et A2. Pendant l’appui, la bobine reçoit environ 230 V alternatif. Le mécanisme bascule alors le contact 1-2 et conserve son nouvel état après le relâchement du bouton.

Les bornes A1 et A2 commandent la bobine

A2 reçoit le neutre. A1 reçoit la phase uniquement pendant l’appui sur un poussoir. Cette disposition facilite le diagnostic : un télérupteur qui bourdonne sans arrêt reçoit une commande permanente sur A1. La cause se situe alors du côté des boutons, du retour de commande ou d’un câblage confondu avec une phase permanente.

Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par fil

La bobine doit porter la mention 230 V~. Un télérupteur équipé d’une bobine 12 V, 24 V ou 48 V ne se raccorde pas directement entre phase et neutre. La tension inscrite sur l’appareil tranche immédiatement la question.

Les bornes 1 et 2 commutent l’éclairage

La borne 1 reçoit la phase protégée. La borne 2 délivre la phase commutée vers la lampe. Sur un télérupteur marqué 16 A, cette valeur correspond au courant assigné du contact. Elle ne remplace pas la protection du circuit. Le disjoncteur reste calibré à 10 A ou 16 A pour des conducteurs en 1,5 mm².

La puissance théorique associée à 16 A sous 230 V atteint 3 680 W, mais un circuit d’éclairage domestique reste limité à 8 points lumineux. Les alimentations LED produisent aussi un courant d’appel à l’allumage. Pour un grand nombre de luminaires ou des charges spécifiques, un contacteur adapté évite d’imposer ces appels répétés au contact du télérupteur.

Comment câbler un télérupteur 4 fils dans le tableau

Le circuit part d’un disjoncteur divisionnaire placé sous une protection différentielle 30 mA. Un type AC convient à un circuit d’éclairage classique. Un type A protège également ce circuit lorsqu’il se trouve déjà dans la rangée. Le rôle de ces appareils est détaillé dans le dossier sur le disjoncteur différentiel.

1. Coupez le disjoncteur général et vérifiez l’absence de tension.
2. Fixez le télérupteur sur le rail DIN, à proximité du disjoncteur d’éclairage concerné.
3. Raccordez la phase en sortie du disjoncteur à la borne 1 du télérupteur.
4. Repartez de cette phase vers la borne commune des boutons poussoirs.
5. Réunissez les sorties de tous les poussoirs et raccordez ce retour à A1.
6. Raccordez A2 au bornier de neutre associé au même interrupteur différentiel.
7. Raccordez la borne 2 au conducteur de retour lampe.
8. Reliez le neutre et la terre directement au luminaire.
9. Contrôlez le serrage, remettez sous tension et testez chaque poussoir.

La phase et le neutre doivent provenir du même circuit et du même groupe différentiel. Prendre la phase sous un interrupteur différentiel et le neutre sous un autre provoque un déclenchement dès l’action sur le poussoir ou sur le télérupteur.

Section des fils, couleurs et protection

Utilisez du cuivre en 1,5 mm² pour la phase, le retour lampe, le neutre et le retour des poussoirs. La protection maximale est de 16 A. Un disjoncteur de 10 A reste courant et autorise 2 300 W sous 230 V, largement au-dessus des besoins habituels d’un éclairage LED domestique.

Le bleu reste réservé au neutre. Le vert et jaune reste réservé au conducteur de protection. Un retour de poussoir bleu crée une confusion immédiate lors d’un dépannage. Les règles de répartition, de protection et de repérage sont précisées dans le dossier consacré à la norme NF C 15-100.

Boutons poussoirs du télérupteur 4 fils : le montage en parallèle

Un télérupteur fonctionne avec des boutons poussoirs normalement ouverts, et non avec des interrupteurs à position fixe. À chaque appui, le contact du poussoir se ferme brièvement. Une phase atteint A1, la bobine bascule, puis l’alimentation de commande disparaît au relâchement.

Chaque poussoir reçoit la même phase sur une borne. Toutes les bornes de sortie sont réunies sur le fil de retour allant à A1. Ajouter un poussoir consiste donc à prolonger ces deux conducteurs jusqu’au nouvel emplacement. Contrairement à un va-et-vient, il n’existe pas de navettes entre les commandes.

Un poussoir lumineux exige une attention particulière. Un voyant câblé en permanence entre phase et retour de commande laisse circuler un faible courant dans la bobine. Sur certains télérupteurs électroniques, ce courant entretient un bourdonnement ou provoque des déclenchements irréguliers. Utilisez un poussoir lumineux déclaré compatible dans la notice de l’appareil, avec le module de compensation prévu lorsque cette notice l’impose.

Ne confondez pas montage 4 fils et ancien montage 3 fils

Dans un ancien montage dit « 3 fils », les poussoirs commandent souvent la bobine par le neutre. Dans le montage 4 fils décrit ici, les poussoirs envoient la phase vers A1 et A2 est reliée au neutre. Remplacer un ancien télérupteur sans identifier ce principe conduit à un fonctionnement inversé, à un déclenchement différentiel ou à une bobine alimentée en permanence.

Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécurité

Avant toute substitution, repérez chaque conducteur au tableau et aux poussoirs. Une mesure de continuité, installation hors tension, permet d’identifier le retour commun des boutons. La couleur seule ne constitue pas une preuve dans un logement ancien.

La panne classique vient d’un poussoir bloqué ou d’un fil placé sur la mauvaise borne

Le test manuel sépare une panne de commande d’une panne d’éclairage

De nombreux télérupteurs modulaires possèdent une manette ou un bouton de commande manuelle en façade. Si la lampe change d’état avec cette commande, le contact 1-2 et le circuit d’éclairage fonctionnent. La panne se trouve sur les poussoirs, leur phase commune ou le retour A1.

Si le télérupteur émet un clic à chaque appui mais que la lampe ne réagit pas, contrôlez le serrage de 1 et 2, le retour lampe, le neutre du luminaire et l’ampoule. Une borne mal serrée chauffe, noircit l’isolant et finit par détériorer le module. Le cuivre doit entrer entièrement dans la cage, sans brin apparent.

Quel télérupteur choisir pour remplacer un modèle défectueux

Choisissez un appareil modulaire doté d’une bobine 230 V~, d’un contact unipolaire et d’un calibre de 16 A. Vérifiez la largeur disponible sur le rail DIN : les modèles courants occupent un module de 18 mm. Un télérupteur silencieux ou électronique convient près d’une chambre lorsque le claquement mécanique gêne.

Avant l’achat, comparez le schéma imprimé sur l’ancien appareil avec celui du nouveau. Les fonctions A1, A2, entrée et sortie doivent correspondre, même lorsque la position physique des bornes change. Pour vérifier le calibre du circuit avant le remplacement, utilisez aussi le guide pour choisir le disjoncteur adapté.
