Un logement de 80 m² tout électrique impose un tableau bien pensé, clair et robuste. Entre la norme NF C 15-100 version 2024, la gestion des circuits prioritaires et l’optimisation de la puissance souscrite, la configuration du tableau conditionne directement votre confort… et votre facture.
En structurant l’installation autour de l’usage réel du logement, du chauffage à la cuisine en passant par les prises de confort, on obtient une architecture lisible, évolutive et sécurisée. Les règles existent, mais la manière de les assembler fait toute la différence.
| Élément clé | Recommandation pour une maison de 80 m² | Pourquoi c’est important |
|---|---|---|
| Nombre de rangées | 2 à 3 rangées | Permet d’organiser proprement les circuits et d’anticiper des ajouts futurs. |
| Interrupteur différentiel | Au moins 3 ID (type AC, A et éventuellement F) | Garantit une protection adaptée pour circuits sensibles (électroménager, chauffage…). |
| Circuits éclairage | 3 à 4 circuits en 10A | Optimise la répartition et évite les coupures totales d’éclairage. |
| Prises de courant | 5 à 7 circuits en 16A ou 20A | Répond à la norme NF C 15-100 et limite les surcharges. |
| Gros électroménager | Circuits dédiés : plaques, four, LL, LV | Sécurise les appareils gourmands en énergie. |
| Réserve pour extensions | 20 à 30 % de place libre dans le tableau | Facilite l’ajout de bornes de recharge, domotique, chauffage futur… |
Puissance totale : 26 220W
Amperage recommande : 45A (monophase)

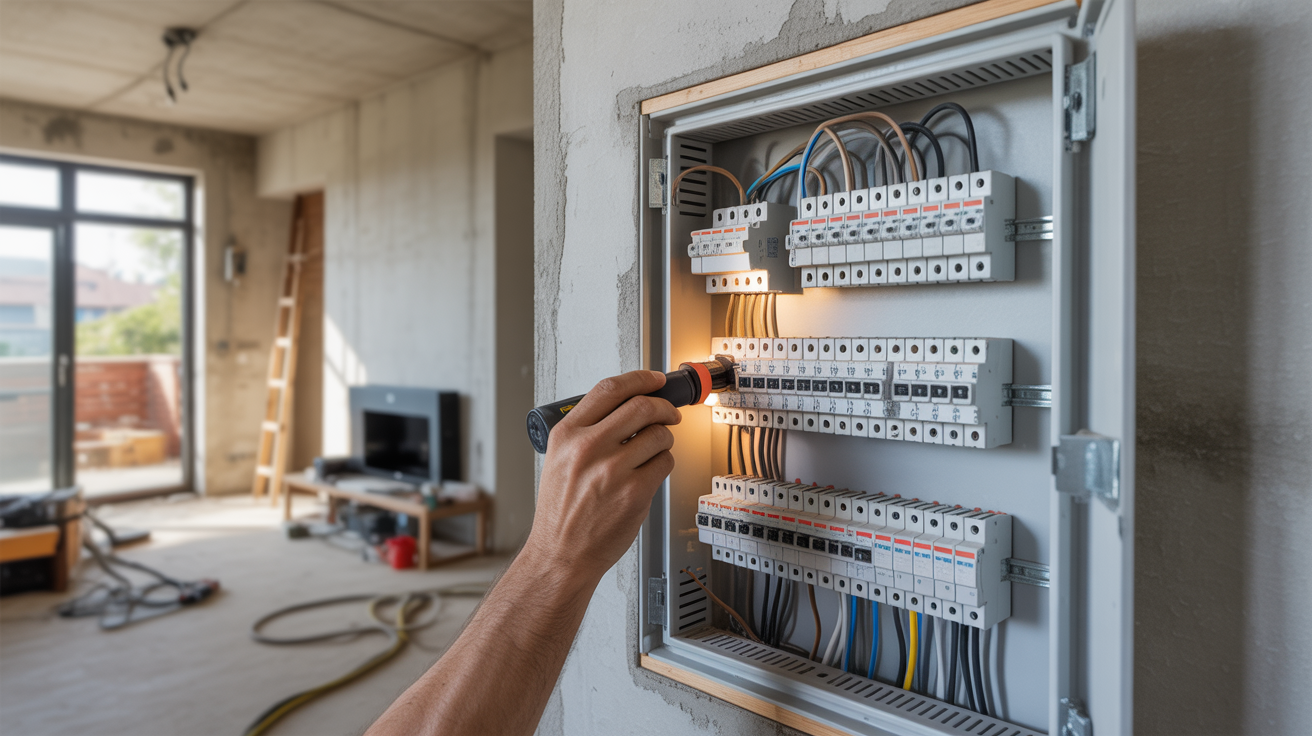

Comprendre le rôle du tableau électrique dans une maison de 80 m²
Le tableau électrique constitue le centre nerveux d’une maison de 80 m². Il répartit l’énergie, protège les circuits, sécurise les occupants et sert de base à toute gestion d’énergie avancée. Dans un logement tout électrique, il pilote le chauffage, l’eau chaude, la cuisine, l’éclairage et l’ensemble des prises de courant.
Une configuration pertinente du tableau réduit les coupures intempestives, simplifie les dépannages et prépare l’intégration d’outils de suivi comme les applications de gestion de budget dédiées à l’énergie. Elle donne aussi une vision claire des postes de consommation : chauffage, eau chaude, électroménager, multimédia.
Norme NF C 15-100 version 2024 : ce qui change pour un logement de 80 m²
La version 2024 de la NF C 15-100 s’applique aux logements neufs et rénovés selon un calendrier de transition. La version 2024 est en vigueur depuis août 2024, avec application généralisée en 2026. La période transitoire court jusqu’au 31 août 2025 selon la date de dépôt de permis, de déclaration préalable ou de signature de marché.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filPour une maison de 80 m², cette norme structure la conception du tableau. Elle impose un nombre minimal de circuits, des sections de conducteurs, des calibres de disjoncteurs et des dispositifs différentiels adaptés. Elle introduit aussi un volet « efficacité énergétique » avec un nouveau classeur dédié.
Les grandes lignes à respecter au niveau du tableau
Le principe de protection générale reste inchangé : chaque circuit dispose d’un disjoncteur ou d’un fusible adapté à la section des conducteurs. En complément, plusieurs aspects techniques évoluent :
- Prise en compte de la distorsion harmonique (THDI) avec une plage de 33 % à 45 % et une nouvelle méthode de calcul du coefficient de déclassement des conducteurs.
- Révision du tableau de résistivité des sols, qui impacte les conditions de mise à la terre et de sécurité.
- Suppression de la tolérance de 5 % sur le courant admissible Iz pour plusieurs modes de pose (31, 32, 34, 35, 72, 73), ce qui évite les surcharges masquées.
- Création d’un classeur “Efficacité énergétique” qui structure l’approche globale de la consommation électrique du logement.
Ces évolutions renforcent la cohérence entre sécurité, pérennité du câblage et maîtrise de la consommation d’énergie.
« Chaque circuit doit être protégé par un dispositif de protection contre les surintensités approprié à la section des conducteurs et aux conditions de pose. » – Principe fondamental de la NF C 15-100

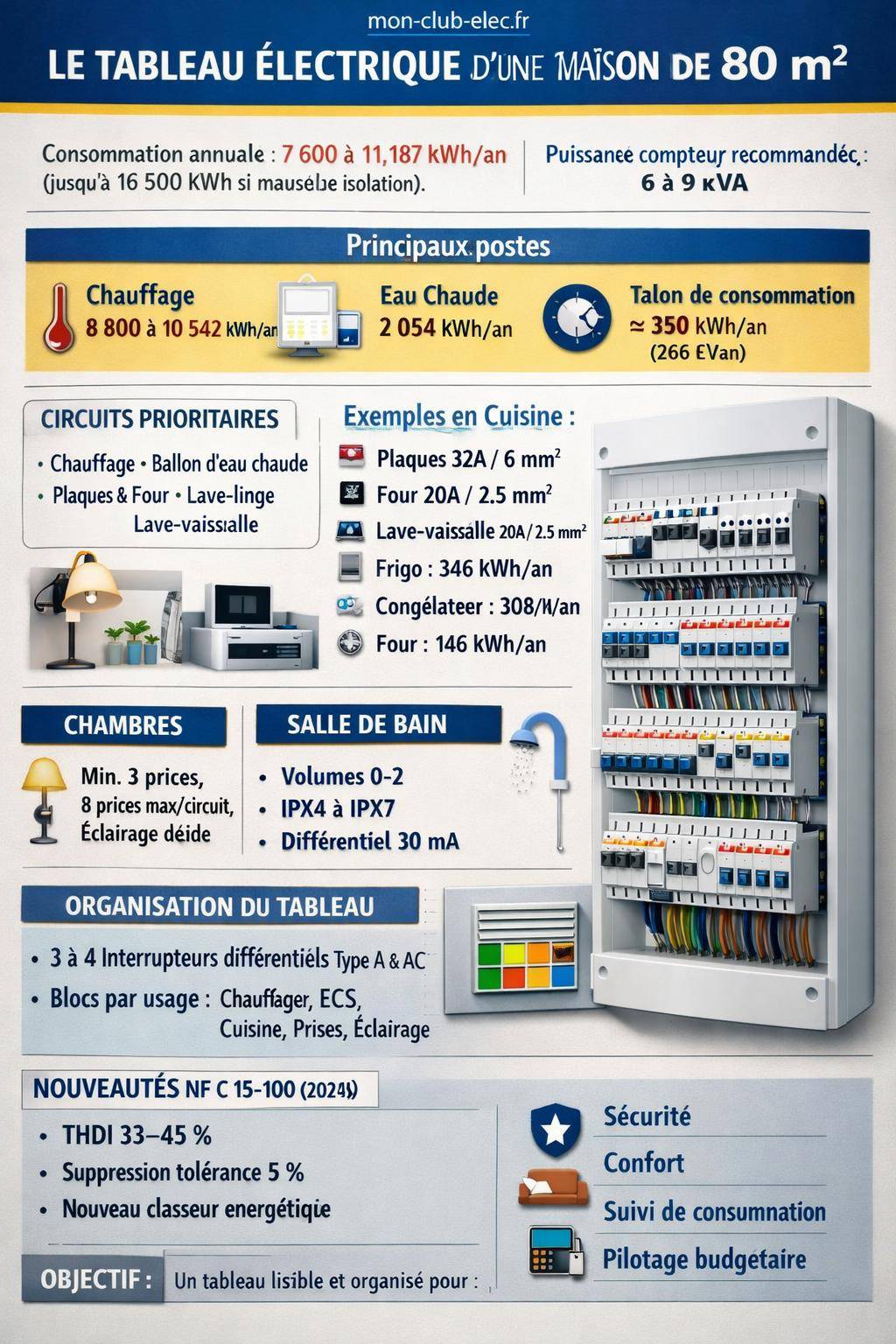

Configuration globale d’un tableau électrique pour maison de 80 m²
Un logement de 80 m², souvent occupé par un foyer de deux personnes, atteint une consommation moyenne de l’ordre de 11 187 kWh/an en tout électrique, avec une fourchette entre 7 600 et 8 424 kWh/an pour un profil optimisé et jusqu’à 16 500 kWh/an selon l’isolation. Le tableau doit donc être bâti autour de ces usages réels.
Une configuration type pour ce type de maison s’articule autour de plusieurs grands ensembles :
- Un bloc chauffage (radiateurs, plancher chauffant, éventuel sèche-serviettes).
- Un bloc eau chaude sanitaire (ballon d’eau chaude, cumulus).
- Un bloc cuisine (plaques, four, lave-vaisselle, réfrigérateur, congélateur, prises plans de travail).
- Un bloc prises générales (séjour, chambres, couloir, bureau).
- Un bloc éclairage (pièces de vie, chambres, circulations).
- Un bloc pièces techniques / confort (lave-linge, sèche-linge, VMC, portail, alarme, réseau multimédia).
Chaque bloc se raccorde à un ou plusieurs interrupteurs différentiels (type AC, A, voire F selon les équipements), eux-mêmes alimentés par le disjoncteur de branchement Enedis.
Puissance du compteur pour une maison de 80 m²
Pour ce type de logement, la puissance de compteur habituelle se situe entre 6 et 9 kVA, selon le nombre d’équipements électriques et le mode de chauffage :
- 6 kVA : logement bien isolé, optimisation des heures creuses, gestion fine des usages.
- 9 kVA : tout électrique avec plusieurs gros consommateurs en simultané (chauffage, cuisson, sèche-linge, etc.).
Le dimensionnement du tableau doit prendre en compte la puissance souscrite et anticiper une éventuelle évolution (passage ultérieur de 6 à 9 kVA, ajout d’un véhicule électrique, d’une climatisation ou d’une pompe à chaleur).
| Profil de maison 80 m² | Puissance compteur conseillée | Caractéristiques |
|---|---|---|
| Tout électrique bien isolé, 2 occupants | 6 kVA | Chauffage maîtrisé, électroménager standard, gestion des usages |
| Tout électrique, isolation moyenne, 2 à 3 occupants | 9 kVA | Chauffage plus sollicité, usage simultané de plusieurs gros appareils |
| Présence d’équipements spécifiques (spa, climatisation, VE) | 9 kVA et + | Étude détaillée à réaliser selon les puissances installées |
Circuits prioritaires : structurer le tableau pour limiter les disjonctions
Dans un logement de 80 m², certains circuits restent stratégiques. Ils assurent le confort thermique, la conservation des aliments ou l’hygiène. Ces circuits prioritaires bénéficient d’un traitement distinct sur le tableau pour garantir une alimentation la plus stable possible.
Les circuits prioritaires à isoler clairement sont :
- Chauffage électrique (radiateurs, plancher chauffant).
- Ballon d’eau chaude.
- Plaques de cuisson et four.
- Lave-linge.
- Lave-vaisselle.
Une répartition pertinente consiste à séparer ces départs sur plusieurs interrupteurs différentiels et à limiter le nombre d’appareils fortement consommateurs sur un même différentiel. Cette organisation rend le tableau lisible et réduit l’impact d’un défaut localisé.
Gestion des charges et valorisation des heures creuses
Pour les circuits prioritaires, la gestion du temps de fonctionnement joue un rôle direct sur la facture. Le chauffage représente entre 8 800 et 10 542 kWh/an, soit une consommation quotidienne d’environ 28,9 kWh avec un coût proche de 2 214 €/an. L’eau chaude atteint environ 2 054 kWh/an, soit 5,6 kWh/jour.
En associant le ballon d’eau chaude à un contacteur heures creuses et en programmant le chauffage, l’abonné étale ses consommations et réduit les pointes. Le tableau devient alors un véritable outil de pilotage.
Configuration des circuits de cuisine selon la NF C 15-100
La cuisine concentre plusieurs gros consommateurs. La NF C 15-100 impose des circuits spécialisés pour chaque appareil afin de limiter les surcharges et de simplifier la maintenance. Dans une maison de 80 m², cette pièce représente un poste de consommation significatif.
Plaques de cuisson, four et gros appareils
La norme encadre clairement les sections de câbles et les calibres de disjoncteurs pour les principaux équipements de cuisine :
| Équipement | Calibre disjoncteur | Section de câble | Remarques |
|---|---|---|---|
| Plaques de cuisson | 32 A | 6 mm² | Circuit spécialisé, dédié aux plaques |
| Four | 20 A | 2,5 mm² | Circuit spécialisé indépendant des plaques |
| Lave-vaisselle | 20 A | 2,5 mm² | Circuit spécialisé |
| Lave-linge (si en cuisine) | 20 A | 2,5 mm² | Circuit spécialisé, même si placé hors buanderie |
| Sèche-linge (si présent) | 20 A | 2,5 mm² | Circuit spécialisé fortement consommateur |
| Congélateur | 20 A | 2,5 mm² | Circuit dédié conseillé pour sécuriser l’alimentation |
| Hotte | 20 A | 2,5 mm² | Circuit ou prise dédiée selon implantation |
La consommation annuelle moyenne d’une cuisine équipée pour un foyer type se répartit ainsi :
- Réfrigérateur : environ 346 kWh/an pour un coût proche de 67 €.
- Congélateur : environ 308 kWh/an pour un coût d’environ 60 €.
- Lave-vaisselle : environ 193 kWh/an pour un coût de 37 €.
- Plaques de cuisson : environ 159 kWh/an soit environ 31 €.
- Four : environ 146 kWh/an pour environ 28 €.
Ces valeurs donnent un ordre de grandeur pour structurer les circuits et évaluer l’impact d’un changement d’appareil sur la facture.
Configuration des chambres : prises, éclairage et confort
Dans une maison de 80 m², les chambres restent souvent de surface modérée, mais leur usage évolue : couchage, espace de télétravail, coin multimédia. La norme NF C 15-100 version 2024 encadre le nombre minimal de prises et l’organisation de l’éclairage.
Pour chaque chambre, la norme impose :
- Au moins 3 prises 16 A réparties en périphérie de la pièce.
- Une hauteur minimale de 50 mm du sol fini pour les prises de courant.
- Un maximum de 8 prises 16 A par circuit en 1,5 mm².
- Un point lumineux central commandé par un interrupteur à l’entrée de la chambre.
Dans la pratique, pour un logement actuel, on privilégie un nombre de prises supérieur au minimum réglementaire pour éviter les multiprises. Le besoin en alimentation pour les équipements numériques (ordinateur, chargeurs, TV, console) augmente nettement.
Circuits de prises et d’éclairage pour les chambres
Pour un logement de 80 m² comportant deux chambres, une organisation fréquente consiste à :
- Créer un circuit prises “zone nuit” en 1,5 mm² (ou 2,5 mm² selon choix de confort) avec un disjoncteur dédié.
- Prévoir un circuit éclairage “zone nuit” distinct en 1,5 mm².
- Isoler éventuellement un circuit de prises spécifique pour un bureau intégré ou un coin télétravail.
Cette séparation facilite les travaux ultérieurs et permet d’identifier rapidement un défaut électrique. La clarté du schéma sur le tableau devient un atout pour le quotidien.
Salle de bain et volumes : sécurité et conformité
La salle de bain impose des contraintes strictes, liées à la présence d’eau et à la proximité du corps humain avec les éléments conducteurs. La NF C 15-100 définit des volumes de protection autour de la baignoire ou de la douche : volume 0, volume 1, volume 2 et hors volume.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLa configuration du tableau doit intégrer ces contraintes dès la conception des circuits dédiés à la salle d’eau, notamment pour le sèche-serviettes, l’éclairage et les prises près du lavabo.
Rappel des volumes et indices de protection
Les prescriptions par volume se résument ainsi :
- Volume 0 : intérieur de la baignoire ou du receveur. Seuls des équipements très basse tension de sécurité (TBTS 12 V) avec indice IPX7 sont autorisés.
- Volume 1 : au-dessus de la baignoire ou du receveur jusqu’à une certaine hauteur. Indice IPX5 requis, appareils de classe I autorisés avec restrictions (alimentation, fixation).
- Volume 2 : zone périphérique immédiate. Indice IPX4 minimum, équipements de classe I autorisés.
- Hors volume : reste de la pièce. Aucune restriction particulière, sous réserve du respect des règles générales de la norme.
Le tableau doit intégrer un dispositif différentiel 30 mA dédié ou commun à une zone “pièces d’eau” pour ces circuits, avec une répartition lisible entre éclairage, prises et chauffage de la salle de bain.
« Dans les locaux contenant une baignoire ou une douche, les circuits doivent être protégés par un dispositif différentiel à courant résiduel de 30 mA au plus. » – Exigence de la NF C 15-100 pour les pièces d’eau
Organisation des protections différentielles et divisionnaires
Le coeur technique du tableau repose sur deux familles d’éléments : les interrupteurs différentiels, qui protègent les personnes contre les contacts indirects, et les disjoncteurs divisionnaires, qui protègent les circuits contre les surcharges et les courts-circuits.
Une maison de 80 m² nécessite généralement plusieurs interrupteurs différentiels, répartissant les circuits par type d’usage et par sensibilité (type A pour certains appareils électroniques, type AC pour les charges classiques).
Répartition type des interrupteurs différentiels
Une architecture fréquente pour ce type de logement peut s’organiser comme suit (à adapter selon l’étude détaillée) :
- ID n°1 (type A) : plaques de cuisson, lave-linge, lave-vaisselle, four, sèche-linge.
- ID n°2 (type AC) : prises générales séjour/cuisine, circuits éclairage RDC, VMC.
- ID n°3 (type AC ou A selon équipements) : prises et éclairage des chambres, salle de bain, circuits extérieurs.
- Éventuellement un ID n°4 dédié pour la zone technique (ballon d’eau chaude, chauffage électrique, équipements spécifiques).
Chaque interrupteur différentiel doit être dimensionné pour le courant maximum des circuits qu’il alimente, en tenant compte des modes de pose et de la nouvelle méthode de calcul de déclassement.
Consommation annuelle d’une maison de 80 m² : impact sur la configuration
Une configuration optimale de tableau prend en compte la répartition réelle de la consommation. Pour un logement de 80 m² tout électrique, les ordres de grandeur sont les suivants :
- Consommation totale : environ 7 600 à 8 424 kWh/an pour deux occupants optimisés, avec une moyenne observée autour de 11 187 kWh/an.
- Fourchette selon isolation : environ 7 550 à 16 500 kWh/an.
- Facture annuelle : de l’ordre de 1 474 à 3 201 €/an.
L’essentiel de cette énergie se répartit entre :
- Chauffage : 8 800 à 10 542 kWh/an (poste dominant).
- Eau chaude sanitaire : environ 2 054 kWh/an.
- Électroménager et multimédia : quelques centaines de kWh par appareil.
- Talon de consommation (veilles et appareils en permanence alimentés) : environ 350 kWh/an pour les seules veilles, soit 68 €, pour un talon global de l’ordre de 266 €/an.
Le tableau doit donc permettre une lecture claire par poste, afin de relier ensuite cette structure à des outils de suivi énergétique et, si besoin, à une démarche de budget mensuel intégrant l’électricité.
Électroménager et multimédia : poids réel dans le tableau
Plusieurs équipements du quotidien disposent de circuits dédiés ou partagés, mais leur consommation reste modérée par rapport au chauffage :
- Décodeur TV : environ 87 kWh/an pour 16,88 €.
- Ordinateur fixe : environ 123 kWh/an pour 23,86 €.
- Console de jeux : environ 103 kWh/an pour 19,98 €.
- Ordinateur portable : environ 22 kWh/an pour 4,27 €.
- Tablette et smartphone : environ 3 kWh/an pour 0,58 €.
Le tableau doit les intégrer sur des circuits correctement dimensionnés, mais la priorité de gestion reste tournée vers le chauffage, l’eau chaude et les gros appareils de cuisine.
Tableau électrique et gestion de budget : rendre l’énergie pilotable
Un tableau lisible et bien segmenté se transforme rapidement en outil financier. La séparation des circuits par usage permet de suivre la consommation poste par poste via des modules de mesure, voire de coupler l’installation à des solutions numériques.
En reliant la structure du tableau à une approche de méthode des enveloppes budgétaires, chaque famille de circuits devient une enveloppe : chauffage, eau chaude, cuisine, confort, multimédia. Le suivi des index ou des relevés évolue alors en véritable pilotage.
Réduction du talon de consommation grâce au tableau
Le talon de consommation, souvent sous-estimé, représente environ 350 kWh/an de veilles, pour une dépense de l’ordre de 68 €, et un total d’environ 266 €/an pour l’ensemble des consommations permanentes (box, décodeurs, appareils en veille, réfrigérateur, congélateur). En regroupant judicieusement les prises destinées aux appareils non indispensables en continu, le tableau permet :
- D’installer des coupures centralisées sur certains circuits de prises.
- De distinguer les équipements qui doivent rester alimentés (congélateur, alarme) de ceux qui peuvent être coupés la nuit ou en absence.
- De suivre plus facilement la baisse du talon après modification des habitudes.
Cette organisation technique facilite ensuite l’usage d’outils pour gérer son argent efficacement, en rapprochant les économies d’énergie des objectifs financiers globaux du foyer.
