Le schéma d’un interrupteur simple allumage paraît souvent élémentaire. En réalité, une erreur de câblage suffit pour déclencher un court-circuit, un échauffement anormal ou rendre toute une pièce inutilisable. Comprendre précisément le rôle de chaque conducteur et la logique du circuit évite ces situations.
En suivant une méthode claire, en respectant la norme NF C 15-100 (et sa révision 2025) et en appliquant quelques contrôles systématiques, un simple allumage devient un circuit fiable, durable et surtout sécurisé. La suite du guide détaille chaque étape avec des exemples concrets et des précisions techniques utiles pour toute installation neuve ou rénovation.
| Élément | Rôle |
| Interrupteur simple allumage | Permet d’allumer ou éteindre un seul point lumineux 🔆 |
| Phase (L) | Alimentation envoyée vers l’interrupteur |
| Retour lampe | Transmet l’ordre d’allumage vers le luminaire |
| Neutre | Relie directement la lampe au circuit |
Caracteristiques d un circuit simple allumage
Norme NF C 15-100 — Installation electrique residentielle France
Section de cable et intensite max par element
Repartition des causes de panne
Principe d’un interrupteur simple allumage : fonctionnement et rôle dans le circuit
Un interrupteur simple allumage commande un seul point lumineux depuis un seul endroit. Il interrompt ou rétablit la circulation du courant sur le conducteur de phase. Ce type de montage reste la base de la plupart des circuits d’éclairage domestiques.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLe principe repose sur un schéma très lisible : la phase arrive au bornier de l’interrupteur, ressort ensuite vers la lampe, puis le neutre revient directement au luminaire depuis le tableau électrique. La terre, elle, est reliée à la carcasse métallique des luminaires et aux boîtes de dérivation concernées.
Éléments constituant un simple allumage
Pour bien interpréter un schéma interrupteur simple allumage, il faut distinguer chaque élément du circuit :
- Tableau électrique : protège et alimente le circuit d’éclairage via un disjoncteur divisionnaire.
- Câble d’alimentation : mène la phase, le neutre et la terre jusqu’à la boîte de dérivation ou directement au point lumineux.
- Boîte de dérivation : répartit les conducteurs vers l’interrupteur et le luminaire.
- Interrupteur simple allumage : coupe ou établit la phase.
- Point lumineux : plafonnier, applique, spot, réglette LED ou autre type de luminaire.
Cette structure reste identique, que l’on travaille sur un circuit encastré, apparent, sous gaine ou en moulure.
Rappel des couleurs de fils et norme NF C 15‑100 (révision 2025)
La compréhension des couleurs de conducteurs évite la majorité des erreurs de câblage lors du raccordement d’un interrupteur. La norme NF C 15‑100 fixe des règles claires qui s’appliquent à tous les circuits d’éclairage en logement.
Couleurs des conducteurs sur un simple allumage
Les couleurs normalisées à respecter sont les suivantes :
- Neutre : bleu.
- Terre : vert/jaune.
- Phase : noir, marron ou gris.
Sur un interrupteur simple allumage, la phase arrive sur la borne L de l’appareil. Le retour lampe repart généralement sur une borne marquée 1, 2 ou une autre numérotation suivant le fabricant. Ce retour peut être d’une autre couleur que la phase tant qu’il n’est pas bleu ni vert/jaune, mais rester cohérent sur toute l’installation facilite le repérage.
Exigences de la norme NF C 15‑100 pour le circuit d’éclairage
La révision 2025 de la norme NF C 15‑100 clarifie plusieurs points concernant les circuits d’éclairage et les interrupteurs :
| Élément | Exigence NF C 15‑100 révision 2025 |
|---|---|
| Section de câble circuit éclairage | 1,5 mm² minimum |
| Protection du circuit | Disjoncteur 16 A maximum pour l’éclairage |
| Couleurs conducteurs | Neutre bleu, terre vert/jaune, phase noir/marron/gris |
| Interrupteurs différentiels | Type A et AC minimum, en tête de groupes de circuits |
| Bornier de terre | Obligatoire dans le tableau, avec liaisons équipotentielles |
| Tableau électrique | Au moins 2 rangées, réserve d’emplacements, coupure générale par disjoncteur abonné 60 A |
| Section de raccordement tableau | 16 mm² pour la liaison au disjoncteur de branchement |
| Interrupteurs et éléments métalliques | Raccordement à la terre rendu obligatoire sur les boîtiers ou parties conductrices |
| Distance aux points d’eau | 0,60 m minimum entre interrupteur et volume d’eau en pièces humides |
La norme insiste également sur le renforcement du dimensionnement des câbles et sur l’augmentation de certaines sections pour limiter l’échauffement des conducteurs, surtout dans les installations à forte densité de points lumineux.
« Une installation conforme à la NF C 15‑100 repose sur le bon repérage des conducteurs, le respect des sections minimales et l’implantation judicieuse des dispositifs de protection et de coupure. »

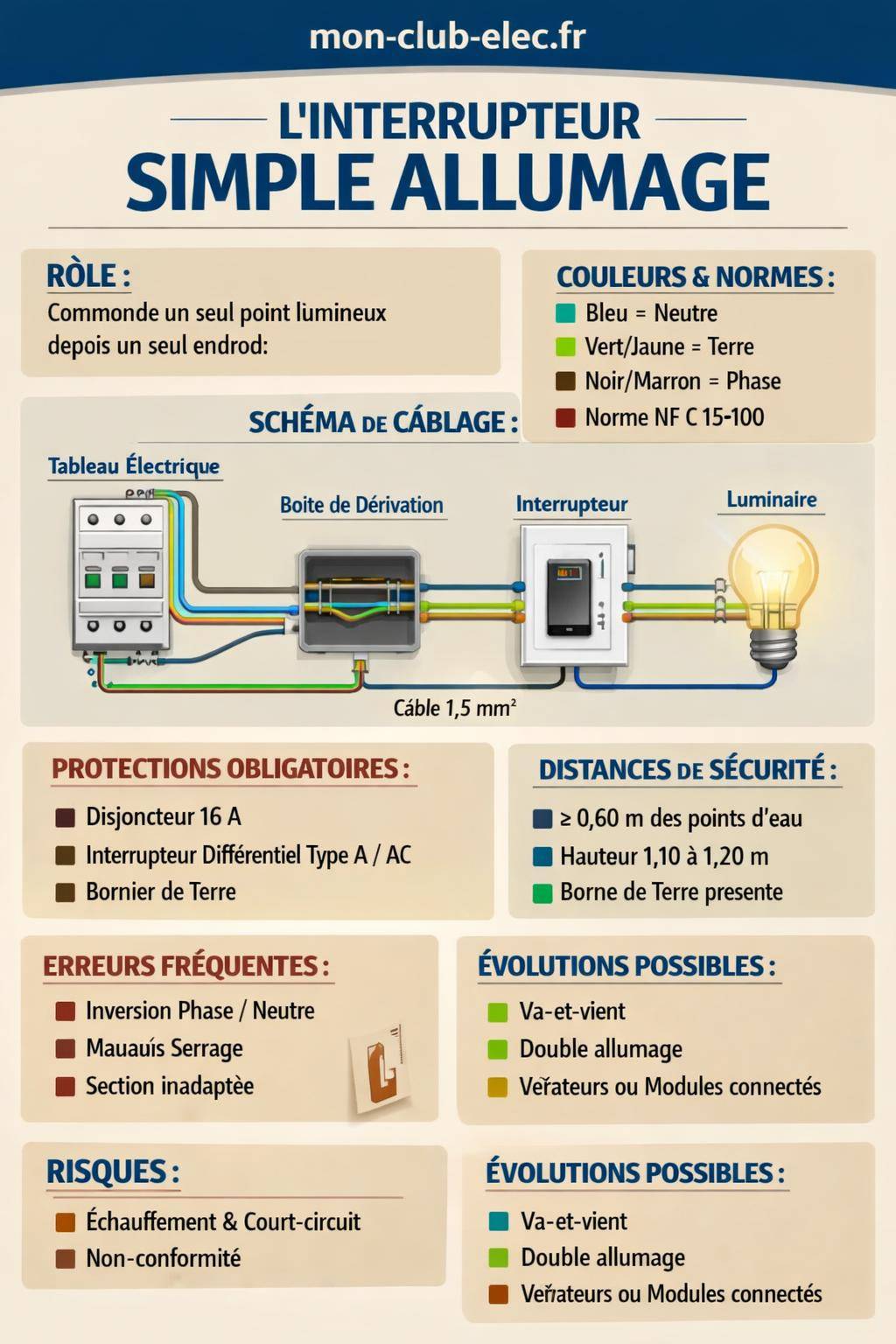

Schéma interrupteur simple allumage : le câblage expliqué pas à pas
Le schéma complet d’un simple allumage se lit en suivant le cheminement de la phase, du neutre et de la terre depuis le tableau jusqu’au luminaire. Cette partie décrit chaque connexion de manière structurée, du tableau à l’ampoule.
1. Depuis le tableau électrique jusqu’à la boîte de dérivation ou le luminaire
Le circuit d’éclairage part du disjoncteur 16 A dédié aux points lumineux. Ce disjoncteur est lui-même protégé par un interrupteur différentiel type AC ou A, placé en tête de rangée dans le tableau.
Depuis le disjoncteur :
- La phase (noir, marron ou gris) sort du disjoncteur et alimente la boîte de dérivation ou directement le luminaire.
- Le neutre (bleu) part du bornier de neutre jusqu’à la même boîte ou au luminaire.
- La terre (vert/jaune) part du bornier de terre et suit le même chemin.
Dans de nombreux montages actuels, la phase et le neutre arrivent d’abord au luminaire, puis une dérivation amène la phase vers l’interrupteur. Dans d’autres configurations, la boîte de dérivation se situe au plafond ou en haut de cloison, et répartit les fils entre lampe et commande.
2. Rôle de la boîte de dérivation dans le simple allumage
La boîte de dérivation permet de regrouper les connexions du circuit. Elle reçoit l’alimentation depuis le tableau et redistribue les conducteurs :
- vers le luminaire (neutre, phase commandée, terre) ;
- vers l’interrupteur (phase d’arrivée et phase de retour lampe) ;
- éventuellement vers d’autres points lumineux si le circuit dessert plusieurs lampes.
Le schéma type se résume ainsi :
- Phase du tableau → borne de phase de la boîte → départ vers interrupteur (phase permanente) ;
- Retour lampe depuis interrupteur → borne dédiée → départ vers luminaire ;
- Neutre tableau → borne neutre → départ vers luminaire ;
- Terre tableau → borne terre → départ vers luminaire et éventuelles masses métalliques.
3. Câblage à l’interrupteur simple allumage
Sur l’interrupteur, la logique de raccordement reste toujours la même :
- La phase d’arrivée depuis la boîte de dérivation ou depuis le luminaire se branche sur la borne marquée L ou Phase.
- Le retour lampe, qui repart ensuite vers la lampe, se raccorde sur la borne 1 (ou 2, selon le fabricant).
- Les conducteurs de terre et de neutre ne se raccordent pas directement sur l’interrupteur simple allumage. Ils transitent dans la boîte ou derrière l’appareillage, reliés entre eux via des connecteurs.
Le schéma est donc : tableau → boîte → interrupteur (phase aller/retour) → boîte → luminaire (phase commandée) + neutre + terre.
« Sur un simple allumage, l’interrupteur ne doit jamais couper le neutre mais uniquement la phase. L’utilisateur doit toujours pouvoir couper la mise sous tension du luminaire par la phase. »
Pour compléter la vision d’ensemble des différentes variantes de branchement selon les gammes d’appareillages et les configurations de pièces, un guide visuel détaillé est accessible ici : schéma branchement interrupteur.
Section des câbles, protections et sécurité : application de la NF C 15‑100 en 2025
Le choix de la section de câble et du calibre des protections conditionne la sécurité de tout schéma interrupteur simple allumage. La révision 2025 de la NF C 15‑100 renforce ces exigences pour limiter les échauffements et les risques d’incendie.
Section de câble et disjoncteur pour circuit d’éclairage
Pour un circuit d’éclairage standard avec interrupteur simple allumage, la configuration de base est la suivante :
- Section minimale des conducteurs : 1,5 mm² cuivre.
- Protection maximale : disjoncteur divisionnaire 16 A.
- Conducteurs sous gaine, moulure ou encastrés : posés en respectant les trajectoires verticales et horizontales normalisées.
La révision de la norme met l’accent sur le renforcement du dimensionnement des câbles. En pratique, certains installateurs choisissent du 2,5 mm² sur des zones très chargées en points lumineux ou lorsque la longueur du circuit devient importante, afin de limiter la chute de tension et l’échauffement.
Dispositifs de protection obligatoires
Le schéma électrique global, incluant les interrupteurs, doit respecter les obligations suivantes :
- Interrupteurs différentiels type A et AC au minimum pour la protection des personnes.
- Disjoncteurs divisionnaires pour chaque circuit éclairage.
- Bornier de terre dans le tableau, avec distribution vers tous les circuits.
- Liaisons équipotentielles dans les pièces d’eau et zones spécifiques.
Les interrupteurs eux-mêmes, lorsqu’ils présentent une partie métallique accessible, doivent être correctement reliés à la terre via leur boîtier d’encastrement ou leurs fixations.
Étapes détaillées pour raccorder un interrupteur simple allumage
Ce déroulé opérationnel s’adresse à toute personne qui souhaite comprendre précisément les gestes techniques associés au schéma interrupteur simple allumage. Il ne remplace pas l’intervention d’un professionnel qualifié lorsque l’installation présente des anomalies ou des doutes sur la conformité.
1. Préparation du chantier et mise en sécurité
Avant toute intervention sur le schéma d’un interrupteur, le protocole de sécurité reste le même :
- Couper l’alimentation du circuit au tableau en abaissant le disjoncteur concerné.
- Vérifier l’absence de tension avec un vérificateur adapté sur les bornes de l’interrupteur et dans la boîte de dérivation.
- Identifier clairement les conducteurs (phase, retour lampe, neutre, terre) avant démontage.
Un repérage par étiquettes ou marqueurs facilite ensuite le remontage conforme au schéma prévu.
2. Raccordement dans la boîte de dérivation
Dans la boîte de dérivation, le câblage doit respecter une organisation logique :
- Rassembler toutes les phases permanentes sur un même bornier (alimentation, départ interrupteur, éventuels autres départs).
- Isoler clairement le retour lampe : borne dédiée reliée vers le luminaire et vers la borne de sortie de l’interrupteur.
- Regrouper tous les neutres ensemble sur un bornier distinct.
- Réunir toutes les terres sur un bornier spécifique vert/jaune.
Les conducteurs doivent être correctement dénudés, sans excès, et solidement maintenus dans les connecteurs. Une traction légère sur chaque fil permet de vérifier la tenue mécanique.
3. Branchement de l’interrupteur simple allumage
Le raccordement à l’interrupteur suit le schéma suivant :
- Fixer le boîtier d’encastrement ou la boîte de surface.
- Amener le câble d’alimentation de l’interrupteur (phase arrivée + retour lampe + éventuellement terre de repiquage).
- Brancher la phase d’arrivée sur la borne marquée L.
- Brancher le retour lampe sur la borne marquée 1 ou portant le symbole de sortie.
- Ranger les conducteurs dans le boîtier sans les écraser ni les plier de manière excessive.
Une fois le mécanisme fixé, la plaque de finition se pose en dernier. Le serrage des vis doit rester ferme, sans contrainte excessive sur l’appareillage.
4. Vérification et remise sous tension
Avant de remettre le courant, un contrôle visuel s’impose :
- Aucun cuivre visible à l’extérieur des bornes.
- Les couleurs des conducteurs correspondent bien à leur fonction.
- Les connexions dans la boîte de dérivation restent accessibles et correctement isolées.
La remise sous tension se fait ensuite au tableau. Un test de fonctionnement avec la lampe installée permet de valider le schéma : allumage et extinction corrects, absence de bruit suspect, pas de clignotement anormal.
Erreurs fréquentes de câblage d’un interrupteur simple allumage
Les incidents liés à un mauvais branchement d’interrupteur restent relativement courants. Comprendre les erreurs typiques aide à concevoir un schéma propre et à repérer les anomalies lors d’un diagnostic.
Principales erreurs identifiées sur le simple allumage
Les erreurs suivantes reviennent souvent lors de l’installation ou de la rénovation d’un interrupteur :
- Inversion phase/neutre : branchement de l’interrupteur sur le neutre au lieu de la phase.
- Mauvais serrage des conducteurs : fils mal tenus dans les bornes, risque de faux contact.
- Connexions mal réalisées : fils mal insérés dans les wagos, bornes partiellement engagées.
- Mauvais choix de section de câble : utilisation de conducteurs trop fins pour la protection installée.
- Dénudage inadéquat : cuivre trop exposé ou au contraire mal dégagé, ce qui réduit la surface de contact.
- Défaillance ou usure de l’interrupteur : mécanisme interne usé, contacts charbonnés.
- Mauvaise manipulation lors du branchement : traction excessive sur les fils, agrafes qui écrasent l’isolant.
Conséquences possibles sur le circuit d’éclairage
Ces erreurs produisent des effets concrets sur l’installation :
- Courts-circuits lors de la manœuvre de l’interrupteur.
- Arcs électriques au niveau des bornes ou des contacts.
- Échauffement anormal des conducteurs ou de l’appareillage.
- Crépitements audibles à l’allumage ou à l’extinction.
- Non‑conformité NF C 15‑100 en cas de contrôle ou de revente du logement.
- Risque d’incendie lié à un échauffement prolongé.
- Risque d’électrisation si des parties actives deviennent accessibles.
Les causes principales identifiées dans les installations défaillantes sont : serrage insuffisant des fils, inversions de conducteurs, incompatibilité entre variateurs et ampoules LED, usure mécanique des contacts, connexions desserrées ou défauts matériels.
« Les incidents liés au câblage des interrupteurs proviennent souvent de détails négligés : une vis à peine serrée, un fil mal repéré, un ancien appareillage réutilisé sans contrôle préalable. »
Variantes autour du simple allumage : préparer les évolutions futures
Le schéma interrupteur simple allumage sert souvent de base pour des évolutions ultérieures : ajout d’un second point de commande, remplacement par un variateur, intégration de modules connectés. Anticiper ces possibilités dès le câblage initial évite des reprises lourdes.
Passage d’un simple allumage à un va‑et‑vient ou double allumage
En prévoyant un nombre suffisant de conducteurs entre la boîte de dérivation et les points de commande, la transformation du schéma reste plus simple :
- Ajout d’un second interrupteur pour un va‑et‑vient : nécessite la présence de navettes entre les deux commandes.
- Passage à un double allumage : demande un appareillage adapté et un câblage différent pour commander deux groupes de lampes.
Pour visualiser les similitudes et différences de câblage entre ces solutions, un guide dédié au schéma double allumage éclaire les logiques de branchement par rapport au simple allumage.
Interrupteurs simples, variateurs et éclairage LED
Le développement rapide des sources LED et des appareillages électroniques modifie légèrement l’approche du schéma d’allumage :
- Les interrupteurs classiques restent compatibles avec la plupart des luminaires LED.
- Les variateurs exigent une compatibilité explicite avec les ampoules utilisées (mention « dimmable »).
- Certaines solutions de domotique remplacent ou complètent l’interrupteur par un module radio ou connecté.
Le câblage de base (phase, retour lampe, neutre, terre) demeure le même, mais les modules peuvent nécessiter un neutre en plus dans la boîte d’encastrement. Prévoir cette réserve dès le schéma initial simplifie les évolutions futures.
Positionnement de l’interrupteur simple allumage dans la pièce
Le schéma d’un interrupteur simple allumage ne se limite pas aux connexions électriques. L’ergonomie et la conformité de son implantation dans la pièce influencent directement le confort d’usage et la sécurité.
Hauteur et accessibilité
Les pratiques courantes en logement prévoient :
- Une hauteur d’interrupteur d’environ 1,10 m à 1,20 m du sol fini.
- Une position proche des portes, côté poignée, pour une action intuitive en entrant ou en sortant.
- Un dégagement suffisant autour de l’appareil pour éviter les chocs et les obstacles.
En construction neuve ou rénovation complète, une réflexion sur le parcours lumineux dans le logement optimise la répartition des simples allumages, va‑et‑vient et commandes centralisées.
Contraintes spécifiques en pièces d’eau
Dans les salles de bains, douches ou cuisines, le positionnement des interrupteurs doit respecter les volumes de protection autour des points d’eau :
- Respect d’une distance minimale de 0,60 m entre l’interrupteur et les points d’eau définis.
- Implantation hors des volumes interdits ou strictement réglementés.
- Utilisation éventuelle d’interrupteurs déportés à l’extérieur de la pièce (cas des salles de bains).
La norme et ses schémas de volumes servent de référence pour vérifier la conformité de l’implantation de chaque commande d’éclairage.
« Un interrupteur correctement placé se manipule sans y penser, en suivant naturellement le trajet de l’utilisateur dans la pièce, tout en respectant les distances de sécurité imposées par la NF C 15‑100. »
Lecture et interprétation d’un schéma interrupteur simple allumage
Pour terminer ce tour d’horizon, une synthèse des points clés aide à lire n’importe quel schéma interrupteur simple allumage, qu’il s’agisse d’un plan d’architecte, d’un synoptique de tableau ou d’un croquis de dépannage.
Symboles et représentations courantes
Sur les plans et schémas :
- Le symbole d’interrupteur simple allumage représente un contact unique coupant la phase.
- Le point lumineux indique plafonnier, applique ou autre type de luminaire.
- Les lignes représentent les liaisons électriques, souvent sans distinction explicite des couleurs de fils.
L’interprétation consiste à reconstituer mentalement la circulation de la phase, du neutre et de la terre, puis à identifier où se situe le contact de commande dans cette chaîne.
Vérifications à effectuer lors d’un diagnostic
Face à une installation existante, quelques contrôles systématiques aident à confirmer la conformité et la cohérence du schéma :
- La phase est bien coupée par l’interrupteur, et non le neutre.
- Les couleurs de fils respectent les conventions (neutre bleu, terre vert/jaune).
- La section des conducteurs correspond au calibre du disjoncteur.
- Les connexions dans les boîtes de dérivation sont solides, sans cuivre apparent.
- La continuité de la terre est assurée jusqu’aux luminaires concernés.
Ces vérifications complètent la simple lecture visuelle du schéma et renforcent la fiabilité de l’installation, qu’il s’agisse d’un chantier neuf ou d’une rénovation partielle.
