Schéma branchement interrupteur : le guide illustré complet

Réaliser un schéma de branchement d’interrupteur ne se limite pas à relier deux fils au hasard. Entre les exigences de la norme NF C 15‑100 (et sa mise à jour 2026), les différents types d’interrupteurs et les erreurs de câblage fréquentes, une installation approximative entraîne vite des coupures intempestives ou des risques bien plus sérieux.

Ce guide illustré rassemble les principes de base, les schémas types et les règles de sécurité qui structurent un câblage d’interrupteur fiable, conforme et évolutif. En maîtrisant ces quelques repères, chaque modification de circuit devient plus lisible, plus simple à diagnostiquer et plus sereine à utiliser au quotidien.

Élément clé	Résumé
Fonction d’un interrupteur	Permet d’ouvrir ou fermer le circuit pour contrôler un point lumineux 💡.
Branchement standard	Un fil phase vers l’interrupteur et un retour lampe vers le luminaire.
Types courants	Simple allumage, va-et-vient, double allumage selon le nombre de points de commande.
Précautions	Couper le courant, vérifier le repérage des fils et utiliser un schéma adapté.

📌

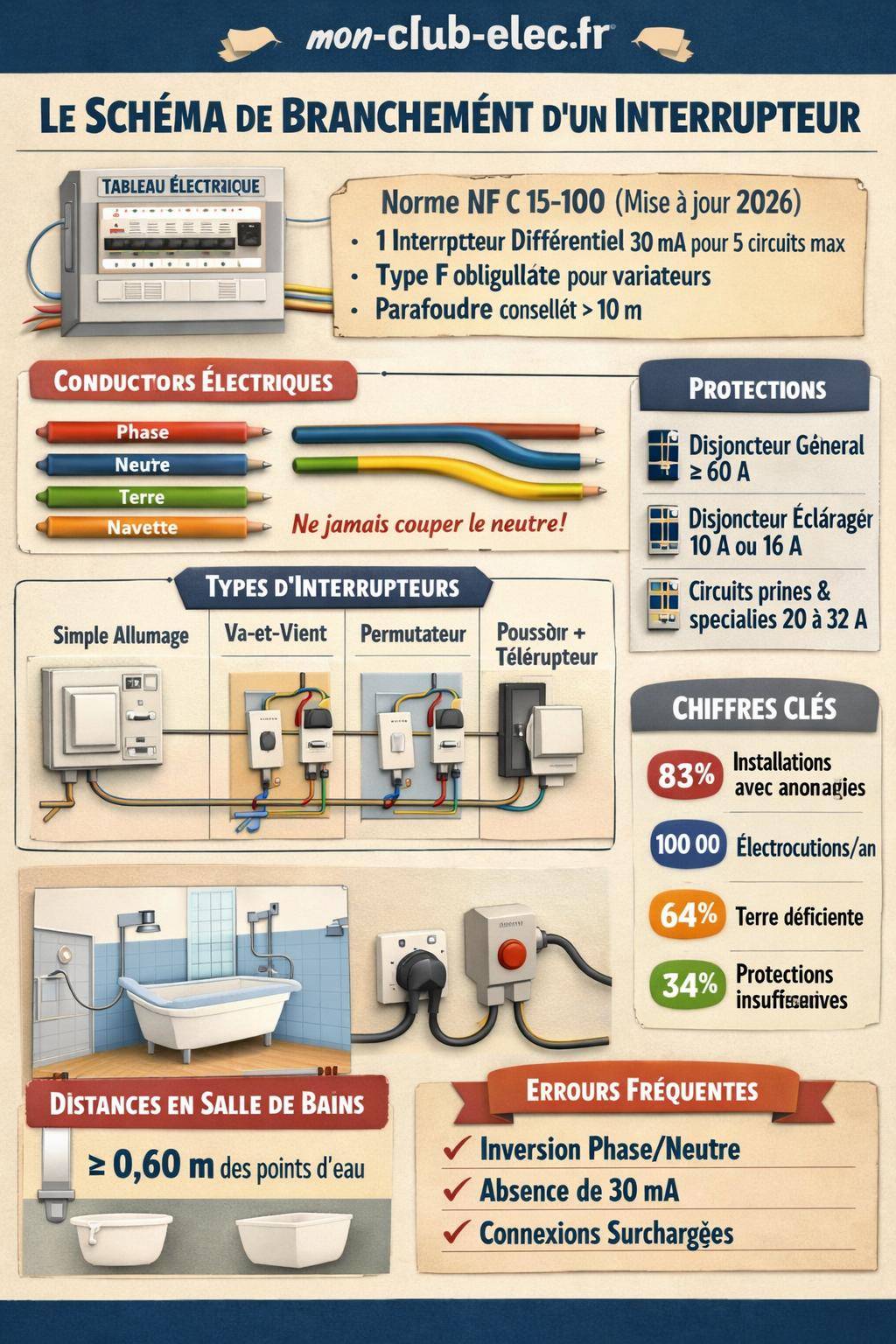

Télécharger l’image

Rappels essentiels avant tout schéma de branchement d’interrupteur

Un schéma de branchement d’interrupteur repose toujours sur les mêmes éléments : une phase, un retour lampe, un neutre, un conducteur de protection (terre) et, le cas échéant, un conducteur de navette ou de commande. La manière d’organiser ces conducteurs conditionne la stabilité du circuit, la sécurité des personnes et la durée de vie des équipements.

La norme NF C 15‑100, renforcée par sa mise à jour NF C 15‑100 2026 (entrée en vigueur en septembre 2025, application obligatoire en neuf et rénovation), encadre ce câblage. Elle impose une architecture claire autour du tableau électrique, des protections (disjoncteurs, différentiels) et des circuits d’éclairage commandés par les interrupteurs.

Info pratique : avant de modifier un schéma de branchement d’interrupteur, repérer sur le tableau le disjoncteur divisionnaire qui protège le circuit d’éclairage concerné et couper aussi l’interrupteur différentiel de la rangée. La coupure générale via le disjoncteur de branchement reste réservée aux opérations plus lourdes.

Composants indispensables autour d’un interrupteur : protections et tableau

Un interrupteur n’est jamais isolé. Il s’inscrit dans une chaîne où chaque organe a un rôle précis : coupure générale, protection contre les surintensités, protection différentielle, distribution dans le tableau, puis dérivation vers le point lumineux. Comprendre cette chaîne facilite la lecture et la réalisation des schémas.

Le disjoncteur de branchement principal

Le disjoncteur de branchement principal, fourni par le gestionnaire de réseau, assure la coupure générale de tout le logement. Il limite aussi le courant maximal disponible. Dans les logements anciens, la norme retient un calibre 60 A minimum, suffisant pour la plupart des installations domestiques.

Ce disjoncteur ne remplace jamais un interrupteur mural. Il n’intervient pas dans le schéma de branchement d’un interrupteur d’éclairage, mais il reste le point de départ de toute la distribution. Toute modification de circuit doit être pensée en cohérence avec son calibre et la puissance globale disponible.

Les interrupteurs différentiels : maillon clé avant les circuits

Les interrupteurs différentiels protègent les personnes contre les défauts d’isolement et les fuites de courant vers la terre. La norme NF C 15‑100 impose une sensibilité de 30 mA en habitat, avec une organisation précise :

1 interrupteur différentiel par tranche de 5 circuits maximum dans le tableau.
Installation en tête de rangée, avant les disjoncteurs divisionnaires.
Choix du type selon les récepteurs raccordés.

Pour les circuits associés à des interrupteurs (éclairage, commandes), plusieurs types coexistent :

Type AC : pour les circuits classiques sans électronique sensible.
Type A : pour les circuits avec composants électroniques (lave‑linge, plaques, certains éclairages LED dimmables).
Type F / HPI : détection renforcée et tenue améliorée aux perturbations, requis pour les équipements sensibles ou circuits avec variateurs de vitesse, rendu obligatoire pour ces usages par les évolutions 2026.

« La protection différentielle 30 mA reste le rempart principal contre l’électrocution en cas de défaut d’isolement sur un luminaire ou un appareillage métallique commandé par un interrupteur. »

Disjoncteurs divisionnaires et circuits d’éclairage

Les disjoncteurs divisionnaires protègent chaque circuit contre les surintensités et les courts‑circuits. Pour les circuits de prises et circuits spécialisés, la norme indique par exemple 20 A pour les circuits en 2,5 mm². Les circuits d’éclairage sont en général protégés par des disjoncteurs 10 A ou 16 A selon la section.

La norme impose un disjoncteur par circuit spécialisé. Pour l’éclairage, un même disjoncteur peut alimenter plusieurs points lumineux tant que le nombre de points et la section des conducteurs respectent la réglementation. Chaque point lumineux peut alors être commandé par un ou plusieurs interrupteurs ou va‑et‑vient.

Tableau électrique, dimensions et réserves pour l’évolution

Le tableau électrique structure l’installation. La norme impose :

2 rangées minimum pour un logement.
Des emplacements libres pour évolution : environ 20 % de modules disponibles en logement individuel et au moins 6 modules libres en logement collectif.

Ces réserves simplifient l’ajout ultérieur de circuits d’éclairage, de commandes déportées ou d’automatisme (variateurs, télérupteurs, modules connectés). Un schéma de branchement d’interrupteur doit donc toujours se réfléchir avec une vision d’évolution future.

Conseil d’anticipation : lors de la création d’un nouveau circuit d’éclairage, prévoir un disjoncteur dédié pour les zones stratégiques (cuisine, escalier, extérieur). Le schéma de branchement des interrupteurs restera plus lisible et les dépannages plus rapides.

Les différents types d’interrupteurs et leurs usages

Le terme « interrupteur » recouvre plusieurs appareillages : simple allumage, va‑et‑vient, permutateur, poussoir, variateur, inter connecté, etc. Chacun répond à une logique électrique propre et impose un schéma de branchement adapté.

Interrupteur simple allumage

L’interrupteur simple allumage commande un seul point lumineux depuis un seul endroit. C’est la configuration la plus fréquente dans les petites pièces ou les zones secondaires.

Son câblage suit une structure très linéaire : arrivée de phase, coupure sur l’interrupteur, sortie en retour lampe, arrivée du neutre et de la terre directement au luminaire.

Pour un pas‑à‑pas illustré spécifique, un article dédié au schéma simple allumage permet d’examiner en détail les variantes et les repères de bornes.

Interrupteur va‑et‑vient

Le va‑et‑vient commande une même lampe depuis deux endroits différents, par exemple les deux extrémités d’un couloir ou le bas et le haut d’un escalier. Il repose sur deux mécanismes identiques reliés par deux navettes.

Le schéma de branchement s’articule autour de trois bornes sur chaque appareil : une borne commune (phase ou retour selon le côté) et deux bornes de navettes. Les positions mécaniques de chaque levier déterminent le cheminement de la phase jusqu’au luminaire.

Permutateur et commandes multiples

Le permutateur intervient lorsque l’on veut commander un même point lumineux depuis trois points ou plus. Il s’insère entre deux va‑et‑vient et permet d’inverser le croisement des navettes.

Ce montage reste plus rare en habitat moderne, souvent remplacé par des télérupteurs ou des solutions connectées, mais il persiste dans certaines rénovations complexes. Son schéma de branchement exige une excellente lisibilité des conducteurs pour éviter les inversions.

Interrupteur poussoir et télérupteur

Le poussoir ne reste pas en position, il revient automatiquement au repos. Il commande en général un télérupteur dans le tableau, pratique pour multiplier les points de commande sans multiplier les câbles navettes.

Le télérupteur reçoit la phase, le retour lampe et une commande issue d’un ou plusieurs poussoirs. Le schéma de branchement d’un interrupteur poussoir diffère donc d’un simple va‑et‑vient et impose une polarité correcte sur la bobine de commande.

Variateurs et interrupteurs connectés

Les variateurs et interrupteurs connectés pilotent l’intensité lumineuse ou permettent un contrôle à distance. Leur schéma de branchement respecte la même logique phase / retour lampe / neutre, mais certains modèles nécessitent une alimentation neutre permanente pour l’électronique embarquée.

Depuis les évolutions 2026 de la NF C 15‑100, les circuits alimentant des variateurs de vitesse et certains équipements électroniques sensibles s’associent à des interrupteurs différentiels de type F. Cette exigence limite les coupures intempestives et améliore la sélectivité en cas de perturbation.

Schéma de branchement d’un interrupteur simple allumage

Pour un simple allumage, le schéma de branchement reste la base de toute compréhension. Il met en évidence la fonction la plus élémentaire de l’interrupteur : couper ou rétablir la phase vers la lampe.

Principe de fonctionnement

Le principe tient en quelques points :

La phase part du disjoncteur d’éclairage dans le tableau.
Elle arrive sur la borne L de l’interrupteur.
En sortie de l’interrupteur, le retour lampe part vers la douille ou la borne de phase du luminaire.
Le neutre et la terre vont directement du tableau vers le luminaire, sans passer par l’interrupteur.

Le schéma peut se représenter par une simple coupure en série sur le conducteur de phase, la lampe et le neutre formant le reste de la boucle.

Détails de câblage et couleurs de conducteurs

Le choix des couleurs de conducteurs facilite l’identification du schéma :

Marron, noir ou rouge : phase et retour lampe.
Bleu : neutre.
Vert/jaune : conducteur de protection (terre).

En pratique, l’électricien réserve une couleur pour la phase et une autre pour le retour lampe afin d’éviter les confusions lors de futures interventions. Les connexions s’effectuent dans des boîtes de dérivation ou au niveau du boîtier d’encastrement de l’interrupteur.

Point de vigilance : le neutre ne doit jamais être coupé par l’interrupteur. Une coupure sur le retour lampe uniquement garantit que la partie métallique accessible du luminaire ne reste pas potentiellement sous tension lorsque l’interrupteur semble « éteint ».

Schéma de branchement d’un va‑et‑vient

Le montage va‑et‑vient introduit deux interrupteurs dans le circuit. Chacun modifie le cheminement de la phase par l’intermédiaire des navettes. Le schéma demande donc un peu plus de méthode pour rester lisible.

Organisation des conducteurs

La structure standard d’un va‑et‑vient :

Phase entrante sur la borne commune (L) du premier interrupteur.
Deux conducteurs de navettes reliant les bornes 1 et 2 des deux interrupteurs.
Retour lampe sur la borne commune du second interrupteur.
Neutre et terre directement vers la lampe depuis le tableau.

Les navettes utilisent en général deux couleurs différentes de la phase, par exemple noir et marron, pour une identification rapide dans le boîtier d’encastrement ou la boîte de dérivation.

Cheminement de la phase dans le schéma

En position donnée de chaque interrupteur, la phase suit une navette plutôt que l’autre. Quand l’un des interrupteurs bascule, il inverse la connexion interne entre la borne commune et les navettes, ce qui interrompt ou rétablit le chemin jusqu’au retour lampe.

Le schéma électrique symbolique représente chaque interrupteur par un commutateur à deux directions, les navettes par deux lignes parallèles et la lampe à l’extrémité. Cette représentation schématique facilite la compréhension des combinaisons de positions sans se laisser perturber par la disposition physique des appareillages.

Schéma double allumage et variations de câblage

Le double allumage regroupe deux commandes indépendantes dans un seul appareillage. Il permet de piloter deux points lumineux distincts (ou deux groupes de lampes) depuis le même emplacement mural. Le schéma de branchement doit alors distinguer clairement chaque circuit de phase et chaque retour lampe.

Un article complémentaire dédié au schéma double allumage détaille les variantes de câblage, la répartition des bornes et les cas de rénovation courants.

Interrupteur double simple allumage

Dans cette configuration, l’appareillage regroupe deux interrupteurs simple allumage indépendants :

Une phase d’alimentation commune (souvent pontée entre les deux modules).
Deux sorties distinctes de retour lampe (une par point lumineux).
Les neutres et terres des deux luminaires regroupés dans les boîtes de dérivation ou au tableau.

Le schéma traduit cette indépendance : chaque levier agit sur son propre circuit, ce qui permet, par exemple, de séparer l’éclairage principal et un éclairage d’ambiance.

Double va‑et‑vient

Le double va‑et‑vient combine deux montages va‑et‑vient dans un seul appareillage (ou deux), pour commander deux circuits différents depuis deux emplacements.

Le schéma de branchement s’enrichit alors de quatre navettes et de deux retours lampe. La clé reste l’identification rigoureuse des conducteurs par couleur et l’organisation des connexions dans des boîtes suffisamment spacieuses.

Interrupteur, prises et circuits spécialisés : articulation dans le tableau

Au‑delà du branchement local, un schéma d’interrupteur s’inscrit dans l’ensemble des circuits du logement. Chaque type de circuit dispose d’une protection et d’une section bien définies, ce qui influence la manière de tirer les lignes vers les interrupteurs et les luminaires.

Comparatif des principaux circuits et protections

Type de circuit	Section courante	Protection divisionnaire	Usage typique
Éclairage	1,5 mm²	10 A ou 16 A selon configuration	Points lumineux commandés par interrupteurs, va‑et‑vient, poussoirs
Prises de courant	2,5 mm²	20 A	Prises classiques, appareils mobiles
Circuit spécialisé	2,5 à 6 mm²	20 à 32 A	Plaques, four, lave‑linge, etc.
Commande / automatisme	1,5 mm²	Selon schéma global	Télérupteurs, contacteurs, domotique

Les circuits d’éclairage, auxquels se rattachent la quasi‑totalité des interrupteurs muraux, se répartissent sous différents interrupteurs différentiels en respectant la règle 1 différentiel pour 5 circuits maximum. Ce maillage limite les coupures généralisées en cas de défaut.

Surintensités et sélectivité des protections

Une ligne d’éclairage sous‑dimensionnée ou mal protégée subit des risques de surintensité :

Risque d’incendie par surchauffe des conducteurs ou des connexions.
Électrocution par défaut de terre en cas de dégradation de l’isolant.
Dommages sur les isolants internes des gaines et des appareillages.
Pannes d’équipements ou de luminaires, notamment LED.

Un schéma de branchement d’interrupteur doit donc se lire avec ses protections en amont. Le calibre du disjoncteur, la section des conducteurs et le type d’interrupteur différentiel forment un ensemble cohérent, plutôt qu’une juxtaposition d’éléments.

Norme NF C 15‑100 2026 : incidences sur les schémas d’interrupteurs

La mise à jour NF C 15‑100 2026, applicable en neuf et rénovation dès septembre 2025, renforce plusieurs points qui impactent indirectement les schémas de branchement des interrupteurs : protections, compatibilité des circuits sensibles, organisation des réseaux.

Parafoudres et DPDA sur circuits sensibles

Les parafoudres deviennent recommandés dès 10 m de distance entre le point de livraison et le tableau. Ils limitent les surtensions transitoires dues à la foudre ou aux perturbations du réseau, particulièrement néfastes pour les variateurs d’éclairage et les interrupteurs connectés.

Les DPDA (dispositifs de protection contre les défauts d’arc) sont recommandés jusqu’à 63 A pour les circuits sensibles. Ils détectent les arcs électriques anormaux dans les conducteurs, souvent invisibles mais potentiellement dangereux. Un circuit d’éclairage complexe, avec de nombreuses boîtes de dérivation, bénéficie de cette protection supplémentaire.

Type F obligatoire pour circuits avec variateurs

Pour les circuits qui alimentent des variateurs de vitesse ou des systèmes électroniques sensibles, la norme impose désormais l’usage d’interrupteurs différentiels de type F. Cette exigence vise à :

Limiter les déclenchements intempestifs liés aux harmoniques.
Renforcer la protection des équipements intégrant de l’électronique de puissance.
Améliorer la tenue de l’installation face aux perturbations de réseau.

Dans un schéma de branchement d’interrupteur variateur, l’identification du différentiel de type F en amont devient donc aussi importante que le câblage local lui‑même.

Pièces humides : schémas d’interrupteurs et volumes de sécurité

Les schémas de branchement d’interrupteurs en salle de bains ou près d’une douche suivent des règles spécifiques. L’association eau / électricité impose une distance minimale entre les appareillages et les points d’eau.

Distances et volumes réglementaires

La norme NF C 15‑100 fixe notamment une distance minimale de 0,60 m entre un interrupteur et une baignoire ou une douche. Cette distance s’ajoute aux notions de volumes (0, 1, 2, hors volume) qui déterminent les degrés de protection IP requis.

Dans la pratique, l’interrupteur se place souvent à l’extérieur de la pièce d’eau ou sur un mur éloigné des projections. Le schéma de branchement reste classique, mais l’implantation physique et la classe des luminaires s’adaptent à ces contraintes.

Exigences de terre et liaisons équipotentielles

Les statistiques sur les installations électriques anciennes en France montrent :

64 % de mises à la terre déficientes en logements individuels.
22 % de liaisons équipotentielles défectueuses.

Ces chiffres concernent directement les pièces humides. Un luminaire métallique mal relié à la terre, commandé par un interrupteur situé hors volume, présente un risque en cas de défaut d’isolement. Le schéma doit donc intégrer une terre systématique vers tout luminaire classé en zone à risque.

Astuce en rénovation : lors du remplacement d’un ancien interrupteur en salle de bains, vérifier la présence d’un conducteur de terre dans la gaine des luminaires. Si la terre manque, la simple substitution d’appareillage ne suffit pas, une reprise du circuit s’impose.

Réseaux numériques, tableau de communication et commandes modernes

La généralisation des éclairages pilotés et des interrupteurs connectés rapproche les circuits d’éclairage des réseaux numériques. La norme NF C 15‑100 positionne cette convergence autour d’un tableau de communication dédié.

Tableau de communication et séparation des courants

Le tableau de communication doit être installé près du tableau électrique. Il gère les courants faibles (réseau informatique, téléphone, TV, bus domotique) et assure une séparation nette avec les courants forts des circuits d’éclairage et de puissance.

La norme vise un débit minimum de 1 Gbit/s pour le réseau domestique, ce qui accompagne le développement des solutions de commande lumineuse centralisée. Le schéma de branchement d’un interrupteur connecté fait donc le lien entre :

Le circuit d’éclairage classique (phase, neutre, terre, retour lampe).
Le réseau numérique (câble Ethernet, bus propriétaire, Wi‑Fi, etc.).

Intégration des interrupteurs connectés dans le schéma global

Un interrupteur connecté se raccorde à la phase, au retour lampe, parfois au neutre, et communique avec une box ou une passerelle. Son schéma de branchement électrique reste similaire à un interrupteur standard, mais il participe aussi à un schéma logique (scénarios, temporisations, retours d’état).

La conception d’ensemble doit :

Respecter la séparation des courants forts / faibles dans les gaines et boîtiers.
Préserver les distances de sécurité avec les pièces humides.
Prévoir des alimentations stables pour l’électronique (différentiels adaptés, filtrage des surtensions).

Erreurs courantes sur les schémas de branchement d’interrupteurs

Certaines erreurs de câblage se retrouvent régulièrement dans les diagnostics d’installations existantes. Elles proviennent souvent d’une interprétation approximative des schémas ou d’interventions non professionnelles.

Liste des erreurs les plus fréquentes

Absence d’interrupteur différentiel 30 mA en tête de rangée.
Absence ou défaut de mise à la terre des luminaires métalliques.
Se limiter à un interrupteur mural comme coupure pour le circuit, sans disjoncteur adapté.
Inversion phase / neutre dans les boîtiers ou au tableau.
Brins conducteurs dépassant des bornes de connexion.
Connecteurs sous‑dimensionnés au regard du nombre de conducteurs.
Trop de conducteurs dans un boîtier, ce qui perturbe le serrage et la dissipation thermique.
Lignes non protégées raccordées en direct.
Unique différentiel pour toute l’installation, source de coupure globale à chaque défaut.
Absence de séparation prises / éclairage sur les circuits.
Matériel endommagé ou vétuste laissé en place.

« Un schéma de branchement propre et lisible évite la majorité des erreurs de câblage : chaque conducteur possède un rôle défini, un repère clair et une protection adaptée en amont. »

Conséquences et statistiques de non‑conformité

Les chiffres disponibles pour la France soulignent l’ampleur du problème :

83 % des installations anciennes présentent au moins une anomalie.
90 % des parties communes d’immeubles affichent des non‑conformités.
Environ 100 000 électrocutions annuelles sont recensées, toutes gravités confondues.

Dans les logements individuels, on observe :

41 % de risques de contacts directs.
34 % de protections insuffisantes contre les surintensités.
46 % de matériels vétustes (interrupteurs, prises, boîtes).

Ces données rappellent que le schéma de branchement d’un interrupteur ne représente pas qu’un simple plan théorique. Il conditionne la sécurité à long terme de l’installation, surtout lorsque des personnes non initiées interviennent ponctuellement sur les appareillages.

Choisir et brancher un interrupteur conforme et durable

Au‑delà du schéma, le choix du matériel influence la qualité globale de l’installation : indice de protection, tenue mécanique, compatibilité avec les boîtes d’encastrement existantes et les enjoliveurs.

Critères de choix d’un interrupteur

Plusieurs critères guident la sélection :

Type de commande : simple allumage, va‑et‑vient, double, poussoir, variateur.
Intensité nominale adaptée à la puissance du circuit.
Indice IP approprié à la zone (pièce sèche, humide, extérieur protégé).
Compatibilité encastrement avec la profondeur de la boîte et le nombre de conducteurs à loger.

Les solutions de marques reconnues offrent en général une meilleure qualité de contact et une durée de vie supérieure au nombre de manœuvres. Un interrupteur Legrand, par exemple, s’intègre aisément aux boîtes d’encastrement standard et aux schémas classiques d’éclairage.

Bonnes pratiques de câblage et de repérage

Quelques règles de mise en œuvre structurent un schéma fiable :

Couper la tension au tableau avant toute intervention, puis vérifier l’absence de tension.
Dégainer les conducteurs sur une longueur adaptée, sans entamer le cuivre.
Raccourcir les brins à la bonne longueur pour qu’aucun cuivre nu ne dépasse des bornes.
Utiliser des dominos ou bornes automatiques de section adaptée au nombre de conducteurs.
Organiser les conducteurs par fonction dans le boîtier (phase, retour, navettes, neutre, terre).
Repérer les circuits au tableau et sur les boîtes de dérivation par étiquetage.

Geste pro : lors du branchement d’un interrupteur, laisser un peu de réserve de conducteur en boucle dans la boîte. Ce surplus contrôlé facilite les interventions futures sans fragiliser les gaines ni les connexions existantes.

Lecture et réalisation de schémas : symboles et méthodes

Pour interpréter un schéma de branchement ou tracer le sien avant intervention, quelques conventions de représentation s’appliquent. Elles rendent le plan compréhensible, quel que soit l’appareillage choisi.

Symboles usuels en schémas d’éclairage

On rencontre notamment :

Symbole de lampe ou point lumineux (cercle avec croix interne).
Symbole d’interrupteur simple, va‑et‑vient, poussoir (trait brisé).
Symboles de boîte de dérivation, de tableau, de prise.
Lignes simples pour les conducteurs, avec parfois indication de la section et de la nature.

Ces conventions servent autant pour les schémas unifilaires simplifiés que pour les schémas de câblage détaillés. Un schéma propre avec légende limite les erreurs de repérage une fois sur chantier.

Méthode pas à pas pour construire un schéma d’interrupteur

Une démarche efficace consiste à :

Identifier le circuit d’éclairage au tableau (disjoncteur, différentiel, section).
Tracer la liaison tableau → point lumineux avec phase, neutre, terre.
Insérer les points de commande (interrupteurs) sur le trajet de la phase.
Ajouter les éléments annexes : boîtes de dérivation, connexions de navettes, variateurs.
Vérifier la cohérence des couleurs de conducteurs et des protections en amont.

Une fois ce schéma validé, le passage à la pratique se résume à suivre le plan, à respecter les longueurs de dénudage et à contrôler systématiquement chaque borne avant refermeture des boîtiers.
