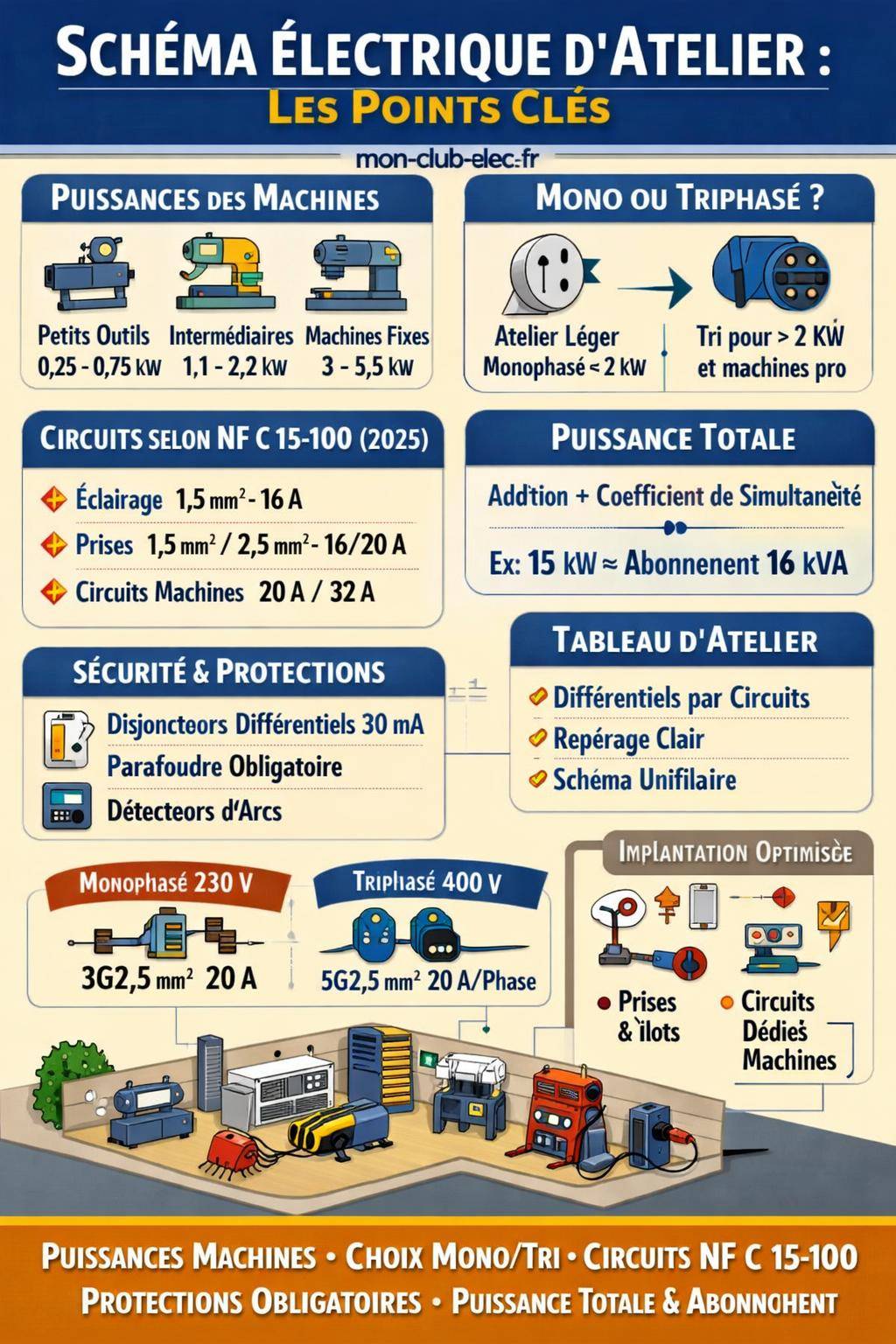

Comment faire le schéma électrique de son atelier : plan et normes

Concevoir le schéma électrique de son atelier ne se limite pas à tracer quelques traits sur un plan. Entre les règles de la NF C 15‑100 version 2025, les puissances des machines, la sécurité et l’optimisation des circuits, chaque choix influence directement le confort de travail, la conformité et le coût de l’installation.

En structurant méthodiquement le projet, en anticipant les besoins réels et futurs, et en intégrant les nouvelles exigences (IRVE, mesure de consommation, protection contre les arcs…), il devient possible de bâtir un atelier fiable, évolutif et prêt pour les prochaines années.

Comprendre les enjeux d’un schéma électrique d’atelier conforme

Un atelier concentre souvent des machines puissantes, des outils électroportatifs, un éclairage soutenu et plusieurs prises spécialisées. Le schéma électrique ne se résume pas à un document administratif : il reflète l’architecture réelle des circuits, des protections et des câbles. Un plan cohérent évite les disjonctions intempestives, les surcharges et réduit les risques d’échauffement et d’incendie.

La norme NF C 15‑100 (version 2025) encadre désormais encore plus précisément les installations, y compris pour les petits ateliers privés : sections de câbles, calibres de disjoncteurs, dispositifs différentiels, mesures de consommation et protections contre les surtensions. Cette base réglementaire sert de fil conducteur à toute la conception.

Un schéma bien pensé tient compte du profil d’utilisation : travail ponctuel du week‑end, activité semi‑professionnelle ou atelier artisanal plus intensif. La puissance appelée, la simultanéité des équipements et les temps de fonctionnement influencent directement le dimensionnement du tableau, le choix mono ou triphasé et la répartition des circuits.

Cadre réglementaire et normes électriques pour un atelier en 2026

La norme NF C 15‑100 mise à jour pour 2025 s’applique aux installations neuves et aux rénovations lourdes, y compris pour un atelier dans une maison individuelle, un garage ou un petit local attenant. Elle impose des exigences sur les circuits, les protections et la sécurité des personnes.

Pour un atelier résidentiel, on retrouve les éléments imposés pour une installation intérieure classique :

• Compteur électrique en amont de l’installation privée.
• Disjoncteur général (disjoncteur de branchement) limitant l’intensité maximale selon l’abonnement.
• Tableau électrique de répartition, avec rails DIN, peignes, borniers de terre et de neutre.
• Interrupteurs différentiels 30 mA au minimum, protégeant les circuits par groupes.
• Disjoncteurs divisionnaires dédiés à chaque circuit spécialisé (éclairage, prises, machines).
• Conduits et protections mécaniques (gaines, goulottes, tubes IRL) pour les câbles.
• Espace technique du tableau (ETEL) dégagé, accessible et ventilé.

Les nouvelles dispositions renforcent aussi la mesure de consommation en temps réel et l’efficacité énergétique : un dispositif de suivi (afficheur, module connecté) et un système de gestion des usages deviennent obligatoires dans les logements neufs. Pour un atelier intégré à la maison, cette exigence vise aussi les circuits dédiés.

« La NF C 15‑100 version 2025 demande une visibilité sur les consommations électriques et l’optimisation des usages, y compris pour les espaces techniques comme un atelier rattaché à une habitation. »

La protection contre les surtensions par parafoudre devient systématique si l’alimentation est réalisée par ligne aérienne. Les disjoncteurs détecteurs d’arcs s’imposent aussi sur certains circuits, particulièrement utiles dans un atelier où des câbles peuvent subir frottements, chocs ou vibrations.

Évolutions DPE 2026 et atelier chauffé à l’électrique

Le coefficient de conversion électrique passe de 2,3 à 1,9 en 2026, aligné sur la valeur européenne. Un atelier chauffé à l’électrique bénéficie ainsi d’un impact plus favorable sur le Diagnostic de Performance Énergétique (DPE). Un logement peut ainsi progresser d’une classe (E vers D ou D vers C) si l’atelier est intégré au volume chauffé.

Lors de la conception du schéma, l’intégration d’un circuit dédié pour le chauffage d’atelier (radiateurs, aérotherme, panneau rayonnant) devient donc un sujet stratégique, autant pour le confort que pour la performance énergétique globale du bâtiment.

Analyser les besoins de son atelier avant de tracer le schéma

Avant de dessiner un seul symbole électrique, il convient de qualifier précisément le type d’atelier : menuiserie amateur, mécanique, atelier de réparation, bricolage polyvalent, petit atelier métal, studio de fabrication numérique, etc. Chaque activité possède ses exigences propres en matière de puissance, d’implantation et de sécurité.

Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par fil

Un relevé détaillé des machines et outils sert de point d’appui à tout le reste : puissance, tension d’alimentation, courant absorbé, nature du moteur, présence de variateur, mode de démarrage. Ce recensement évite de sous‑dimensionner les circuits et prévient les déclenchements à chaque démarrage de machine.

Évaluer la puissance des machines d’atelier

Les plages de puissances caractéristiques permettent de structurer le schéma électrique :

• Petits outils (perceuses, ponceuses portatives, visseuses sur secteur) : environ 0,25 à 0,75 kW.
• Équipements intermédiaires (petite bétonnière, compresseur portatif, scie à onglet) : 1,1 à 2,2 kW.
• Convoyeurs, machines outils fixes (scie à ruban, raboteuse dégauchisseuse, scie circulaire sur table) : souvent 3 à 5,5 kW.
• Machines professionnelles (gros combiné bois, plieuse, cisaille, compresseur industriel) : 7,5 kW et plus.
• Aspirateurs professionnels de copeaux ou de poussières : 1500 à 2000 W pour les modèles classiques.

Au‑delà de 2 kW par machine, une alimentation triphasée 400 V apparaît fréquemment, surtout pour les moteurs asynchrones. Un petit atelier privé accueille souvent des machines jusqu’à 5 ou 6 kW, ce qui impose un dimensionnement soigné des circuits et du contrat d’abonnement.

Mono ou triphasé pour un atelier : impact sur le schéma

Le choix entre monophasé (230 V) et triphasé (400 V) conditionne directement la structure des schémas de puissance et de commande. Le monophasé convient aux ateliers légers, tandis que le triphasé facilite la distribution des fortes puissances et le démarrage de moteurs importants.

Dans un atelier prévu pour accueillir plusieurs machines supérieures à 2 kW, l’option triphasée devient rapidement pertinente. Les moteurs triphasés démarrent avec moins de courant d’appel, offrent une meilleure tenue au couple et autorisent des longueurs de câbles plus importantes à section constante.

Calculer la puissance totale et le besoin d’abonnement

Le dimensionnement global repose sur la puissance maximale susceptible d’être appelée simultanément. La méthode consiste à additionner les puissances des appareils pouvant fonctionner ensemble, en tenant compte d’un coefficient de simultanéité raisonnable, puis à convertir cette puissance en intensité et en puissance apparente (kVA).

En monophasé, la relation de base reste :

P = U × I                (Exemple : 230 V × 5 A = 1150 W)

En triphasé, on utilise la formule :

P = √3 × U × I × cos φ

Exemple : P = 1,732 × 400 V × 10 A × 0,8 ≈ 5,5 kW

Pour un atelier demandant environ 15 000 W en simultané, une puissance d’abonnement de l’ordre de 16 kVA s’avère cohérente. Le schéma électrique, et en particulier le choix des calibres de disjoncteurs, découle de ces calculs.

Règles NF C 15‑100 2025 : circuits, sections et disjoncteurs en atelier

La version 2025 de la NF C 15‑100 introduit des précisions sur les circuits usuels (éclairage, prises) et des exigences renforcées sur les sections de câbles et les protections. Un atelier profite pleinement de ces prescriptions pour améliorer la robustesse de l’installation.

Circuits d’éclairage de l’atelier

Les circuits d’éclairage doivent respecter les plafonds suivants :

• Calibre maximum du disjoncteur : 16 A pour les circuits d’éclairage.
• Section minimale des conducteurs : 1,5 mm².
• Nombre maximal de points lumineux : 8 points par circuit.

Pour un atelier, segmenter l’éclairage par zones (plan de travail, zone machines, stockage, extérieur) ouvre la possibilité de travailler avec un niveau d’éclairement adapté tout en limitant les risques de coupure générale en cas de défaut sur un seul point.

La norme conduit aussi à prévoir des commandos d’éclairage bien situés : interrupteurs près des accès, va‑et‑vient si l’atelier possède plusieurs portes, et éventuellement détecteurs de présence pour les zones de passage ou de stockage.

Circuits de prises et d’alimentation générale

Pour les prises de courant standard en atelier, les grandes lignes restent :

• Calibre de protection : jusqu’à 16 A pour des circuits en 1,5 mm² (usage modéré), et jusqu’à 20 A pour des circuits en 2,5 mm².
• Nombre de prises par circuit : 8 prises maximum sur un circuit en 16 A avec section 1,5 mm².

Dans un atelier, il se révèle judicieux de séparer les circuits de prises murales de confort (petits outils, chargeurs, informatique) des circuits alimentant les machines fixes. Les prises pour gros consommateurs adoptent souvent une section de 2,5 mm² protégée par un disjoncteur de 20 A, voire des circuits spécialisés avec disjoncteur 32 A pour certaines machines.

Sections de câbles et nouvelles exigences de sécurité

Les sections de câbles sont rehaussées dans certains cas, afin de limiter la chute de tension et d’améliorer la tenue en courant. La norme introduit des critères affinés de choix des câbles selon le mode de pose (encastré, apparent, en goulotte), les températures et les regroupements.

Les parafoudres deviennent obligatoires quand l’alimentation de l’habitation ou de l’atelier se fait par une ligne aérienne. Des disjoncteurs détecteurs d’arcs sont aussi requis pour certains circuits sensibles, ce qui prend tout son sens dans un environnement d’atelier où les flexibles, rallonges et cordons sont manipulés fréquemment.

Organisation du tableau électrique dédié à l’atelier

Le tableau électrique de l’atelier peut être intégré au tableau principal de la maison ou installé dans un coffret secondaire alimenté par un départ dédié. L’organisation interne suit la logique générale : arrivée, protection générale, interrupteurs différentiels, disjoncteurs divisionnaires, borniers.

Une architecture claire simplifie les interventions, les évolutions (ajout de machines) et les diagnostics en cas de dysfonctionnement. La documentation, sous forme de schéma unifilaire et de synoptique, accompagne le tableau et reste facilement accessible.

• Consulter un dossier complet sur la structure d’un tableau électrique de maison pour harmoniser l’atelier avec l’installation existante.
• Étudier un schéma de tableau pour 100 m² et adapter la logique à la surface de l’atelier et ses annexes.

Interrupteurs différentiels et répartition des circuits

Les interrupteurs différentiels 30 mA protègent les personnes contre les contacts indirects et complètent la liaison à la terre. Ils se répartissent selon les types de circuits :

• Un différentiel pour les circuits d’éclairage et de prises usuelles.
• Un ou plusieurs différentiels pour les circuits spécialisés (machines puissantes, chauffage d’atelier, compresseur, aspirateur centralisé).
• Un différentiel dédié pour la borne de recharge de véhicule électrique, si présente.

Le type de différentiel (AC, A, F, B) se choisit en fonction des équipements raccordés. Les circuits électroniques de puissance, variateurs de vitesse et IRVE réclament généralement un type A ou supérieur.

Schéma unifilaire et repérage

Le schéma unifilaire représente chaque circuit par une ligne, depuis l’interrupteur différentiel jusqu’aux points d’utilisation. On y trouve :

• Le type de circuit (éclairage, prises, machine X, compresseur).
• Le calibre du disjoncteur.
• La section des conducteurs.
• Le type de câble ou de gaine.
• L’implantation des appareils (boîtes de dérivation, prises, lampes).

Un repérage précis (numérotation des circuits, étiquettes sur les disjoncteurs, marquage des conduits) facilite la vie quotidienne dans l’atelier : coupure sélective d’une zone, ajout ultérieur de prises, investigation après un incident.

Implantation des prises et circuits spécialisés de l’atelier

Le schéma d’implantation complète le schéma unifilaire. Il représente l’atelier en vue de dessus, avec l’implantation précise des prises, points lumineux, interrupteurs, sorties de câbles et chemins de câbles. Un atelier agréable à utiliser naît d’un bon placement des points d’énergie.

La stratégie consiste à combiner :

• Des prises murales régulières sur le pourtour.
• Des prises en hauteur pour l’éclairage de machines et les outils suspendus.
• Des alimentation au sol ou en îlot pour les machines centrales (scie sur table, combiné bois).
• Des lignes dédiées pour les machines fixes et permanentes.

Circuits pour machines fixes et postes à souder

Les machines fixes (raboteuse, scie à ruban, tour, fraiseuse) bénéficient idéalement de sorties de câbles dédiées ou de prises industrielles (type 16 A ou 32 A). Le dimensionnement tient compte du courant absorbé, du mode de démarrage et des pointes d’appel à la mise en route.

Les postes à souder utilisent souvent le 230 V sur des modèles compacts, avec des intensités élevées en instantané. Les modèles professionnels s’alimentent en 380/400 V triphasé. Le schéma doit intégrer ces particularités, avec des sections adaptées et une longueur de câble maîtrisée.

Gestion des appels de courant et ordre de démarrage

Les courants d’appel au démarrage des moteurs monophasés ou triphasés sollicitent fortement les circuits. Le schéma électrique prévoit soit :

• Une marge confortable sur les calibres de disjoncteurs et les sections de conducteurs.
• Un ordre de démarrage des machines pour étaler les pointes de courant.
• L’utilisation de variateurs ou de démarreurs progressifs sur les gros moteurs.

Un atelier équipé de plusieurs machines lourdes adopte parfois une logique d’exploitation : démarrage de l’aspiration, puis de la machine, puis éventuellement d’un second outil, sans tout lancer simultanément.

Câblage et protections spécifiques : triphasé, moteurs et IRVE

Le câblage d’un atelier ne se limite pas aux circuits de base. Les machines triphasées, les protections moteurs et la présence éventuelle d’une borne de recharge pour véhicule électrique (IRVE) demandent une attention particulière.

Câblage triphasé et exemple de capacité

Un câble 5G2,5 mm² supporte couramment environ 20 A par phase, soit autour de 12 kW de puissance répartie de manière équilibrée. Pour une ligne de distribution triphasée vers un coffret secondaire d’atelier ou vers une rangée de machines, ce type de section fournit déjà une base solide, sous réserve de la longueur et des modes de pose.

Les schémas triphasés précisent la répartition des machines sur les trois phases, afin de limiter les déséquilibres. Dans un petit atelier, un rapide bilan de puissance par phase suffit à ajuster les affectations.

Schéma de câblage et documentation

La réalisation du schéma de câblage détaillé (avec numéros de borniers, repères de conducteurs, liaisons vers les coffrets moteurs, contacteurs, relais thermiques) constitue un travail plus technique, adapté à ceux qui possèdent une base en électrotechnique.

Pour un atelier un peu évolué, un guide complet de câblage de tableau triphasé sert de référence utile. Un support structuré aide à identifier les bonnes pratiques pour les départs moteurs, les protections et les sections adaptées.

Consulter un guide de câblage de tableau électrique triphasé en PDF permet d’aller plus loin sur les liaisons détaillées, les repères de conducteurs et les schémas de puissance et de commande.

Pré‑équipement IRVE et circuit dédié

Les règles récentes imposent le pré‑équipement IRVE ou l’installation directe d’une borne dans les constructions neuves. Si l’atelier possède un accès voiture, un schéma prévoyant un circuit dédié pour la recharge se révèle particulièrement pertinent.

Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécurité

Le circuit IRVE comporte :

• Un disjoncteur adapté à la puissance de charge.
• Une protection différentielle de type A ou B selon la technologie de la borne.
• Une section de câble dimensionnée pour la longueur et l’intensité nominale.
• Un cheminement sécurisé vers l’emplacement de stationnement.

Intégrer le photovoltaïque à l’atelier : schémas et contraintes

Un atelier représente un excellent candidat pour l’autoconsommation photovoltaïque : consommation diurne, outils énergivores, éclairage, aspiration, compresseurs. Le schéma électrique prend alors en compte la production PV et son interface avec le réseau.

Les nouvelles prescriptions indiquent la position du générateur par rapport aux dispositifs de protection : en amont ou en aval selon les configurations. Le choix influe sur la sélectivité des protections et la sécurité lors des interventions.

Les conducteurs reliant les panneaux à l’onduleur, puis l’onduleur au tableau, subissent un contrôle de tenue en courant : sections, mode de pose, température. Un mauvais dimensionnement provoque des échauffements et des chutes de tension notables entre production et point de consommation.

« Une installation photovoltaïque intégrée à un atelier se conçoit comme un sous‑système à part entière : générateur, onduleur, protections AC/DC, sectionneurs, parafoudres dédiés et point de raccordement clairement identifié sur le schéma. »

Le schéma unifilaire global mentionne clairement la présence du PV, la puissance installée, le type de raccordement (autoconsommation, injection, stockage) et les dispositifs de comptage associés.

Choix des câbles et réglementations spécifiques aux bâtiments

Dans le cas d’un atelier intégré à une habitation individuelle, la classe de réaction au feu des câbles reste généralement en euroclasse Eca, comme pour le résidentiel standard, sans obligation rétroactive sur les installations existantes.

Pour des ateliers situés dans des bâtiments plus complexes (ERP, locaux en étage, ateliers dans des immeubles de grande hauteur), la réglementation évolue vers des câbles de classes supérieures, sans halogène et avec des performances renforcées en cas d’incendie. Les euroclasses Cca ou B2ca se rencontrent alors, avec des références de câbles spécifiques.

Contrôles, vérifications et maintenance de l’installation d’atelier

Une installation d’atelier respecte non seulement la conception et la mise en œuvre, mais aussi la phase de vérification et de suivi. Les obligations incluent généralement une vérification avant mise sous tension et une vérification initiale des dispositifs de protection, de la continuité du conducteur de protection et de la conformité au schéma.

Dans les contextes professionnels ou semi‑professionnels, des contrôles périodiques par des organismes accrédités (COFRAC) sont organisés, souvent sur une base annuelle. Ces audits examinent l’état des tableaux, la tenue des liaisons équipotentielles, la coordination des protections et la cohérence avec les documents techniques.

« Une installation d’atelier bien documentée (schémas, repérage, procès‑verbaux de contrôle) facilite la vie de tous les intervenants : propriétaire, électricien, contrôleur, assureur. »

La maintenance courante inclut un contrôle visuel périodique : serrage des bornes dans le tableau, état des prises, usure des rallonges, propreté des coffrets (poussière, copeaux), absence d’échauffement anormal. Une simple inspection annuelle prévient de nombreux incidents.

Structurer sa démarche : du plan de l’atelier au schéma électrique final

Pour aboutir à un schéma électrique cohérent pour son atelier, la démarche suit une progression logique allant du plan physique du local vers la représentation détaillée des circuits. Cette méthode limite les oublis et les approximations.

Une trame de travail possible :

• Tracer le plan au sol de l’atelier avec les dimensions, les ouvertures et les zones de travail.
• Placer les machines fixes, les établis, les rangements et les zones de circulation.
• Positionner les points lumineux (plafond, murs, éclairage local des machines).
• Définir les emplacements des prises murales, des prises îlot et des sorties de câbles.
• Identifier les circuits spécialisés (aspiration centralisée, compresseur, chauffage, IRVE, poste à souder, informatique).
• Élaborer le schéma unifilaire avec répartition par interrupteur différentiel.
• Choisir les sections de câbles et les calibres de disjoncteurs pour chaque circuit.
• Vérifier la cohérence globale avec la puissance d’abonnement et les contraintes de la NF C 15‑100.

L’ensemble de ces étapes donne un schéma complet, lisible et exploitable, qui sert ensuite de base au câblage réel et aux éventuelles interventions ultérieures dans l’atelier.
