Un schéma de tableau électrique pour une maison de 100 m² ne se résume pas à aligner des disjoncteurs sur des rangées. La norme NF C 15-100 impose une architecture précise, des protections différentielles dimensionnées, des circuits spécialisés bien identifiés et un espace de réserve à respecter.
En partant d’un exemple concret de tableau pour 100 m², on obtient une base solide pour répartir les circuits, anticiper les besoins futurs et optimiser la consommation. L’organisation des rangées, le choix des différentiels et la mise en place des protections avancées en 2024 changent nettement la façon de concevoir le schéma.
| Élément clé | Rôle dans l’installation | Conseils pour une maison de 100m² |
|---|---|---|
| Disjoncteur principal | Protège toute l’installation en cas de surcharge | 30 à 60A selon puissance souscrite |
| Interrupteurs différentiels | Détectent les fuites de courant | Prévoir 2 à 3 ID (type AC et A) pour bien répartir les circuits |
| Circuits spécialisés | Alimentent les appareils gourmands (four, plaques, LL, chauffe-eau) | 4 à 6 circuits dédiés recommandés |
| Circuits éclairage | Alimentent les points lumineux | Environ 3 circuits en 1,5mm² pour 100m² |
| Circuits prises | Alimentent les prises de courant | 3 à 5 circuits en 2,5mm² suivant l’aménagement |
| Peigne de répartition | Assure une distribution propre et sécurisée | Indispensable pour un tableau optimisé et évolutif |
Schéma tableau électrique maison 100 m² : principes généraux à connaître
Un tableau électrique pour une maison de 100 m² repose sur une logique simple : acheminer l’énergie depuis le disjoncteur de branchement, la distribuer sur des rangées de modules, tout en garantissant sécurité, sélectivité et évolutivité. La norme NF C 15-100 sert de fil conducteur pour dimensionner chaque élément et organiser le schéma.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filPour un logement de cette surface, on s’oriente en général vers un tableau de 3 rangées minimum, avec une quarantaine de modules et une réserve d’au moins 20 % pour les extensions futures. Les protections se déclinent en trois niveaux : protection contre les surintensités, contre les défauts d’isolement et contre les surtensions. Chaque circuit est identifié, numéroté et reporté sur le schéma unifilaire et sur la légende du tableau.
Configuration type d’un tableau électrique pour 100 m²
Pour une maison individuelle d’environ 100 m², une configuration cohérente s’appuie sur les repères suivants :
- Nombre de rangées : 3 rangées minimum.
- Capacité en modules : au moins 39 modules, avec une plage recommandée de 24 à 36 modules utiles et 20 % de réserve.
- Espace de réserve modulaire : 20 % obligatoire pour permettre l’ajout futur de circuits.
- Nombre d’interrupteurs différentiels : au moins 3 (1 type A et 2 type AC en 40 A).
- Disjoncteur de branchement : 1, assurant la protection générale et la coupure d’urgence.
- Disjoncteurs divisionnaires : un par circuit, calibré en fonction de la section du câble et de l’usage.
Cette structure s’adapte ensuite aux besoins spécifiques du logement : cuisine équipée, circuits d’éclairage nombreux, prises multimédia, circuits techniques pour VMC, chauffe-eau, portail, etc. Le schéma reste lisible dès lors que chaque rangée correspond à une logique d’usage ou de zone.
Organisation fonctionnelle des rangées
Un schéma clair répartit les équipements par blocs fonctionnels. Par exemple :
- Rangée haute : circuits de puissance (cuisinière, chauffe-eau, lave-linge, IRVE, PAC, climatisation).
- Rangée médiane : prises générales, circuits prises spécifiques salon, chambres, bureau.
- Rangée basse : éclairages, VMC, volets roulants, prises extérieures, circuits techniques.
Ce découpage facilite la maintenance, limite les coupures inutiles en cas de défaut, et simplifie les extensions. Il sert aussi de base pour rédiger un schéma de répartition des circuits électriques cohérent avec le plan de la maison.
Composition obligatoire du tableau électrique 100 m² en 2024
Le socle réglementaire repose sur la norme NF C 15-100 et sur les compléments issus des dernières mises à jour. Pour un tableau domestique de 100 m², certains éléments deviennent incontournables.
Éléments de base imposés
On retrouve systématiquement les composants suivants dans le schéma :
- Disjoncteur de branchement : appareil principal fourni par le distributeur, placé en amont du tableau.
- Interrupteurs différentiels 30 mA : minimum 3, dont 1 type A et 2 type AC en 40 A.
- Disjoncteurs divisionnaires : un par circuit (prises, éclairage, gros électroménager, VMC, etc.).
- Tableau de communication : distinct du tableau de puissance, réservé au réseau VDI (Voix, Données, Images).
- Protection IP : coffret IP55 ou capot de protection si le tableau est installé en faux-plafond ou en zone exposée.
La norme impose aussi des règles de densité : un interrupteur différentiel 30 mA pour 5 circuits maximum. Au-delà, on ajoute un nouveau différentiel pour répartir la charge et améliorer la sélectivité en cas de défaut.
« Le certificat de conformité NF C 15-100 délivré par le Consuel conditionne la mise en service de l’installation électrique neuve ou entièrement rénovée. »
Spécificités par pièces : exemple pour la cuisine et le séjour
La cuisine concentre une forte densité d’appareils, ce qui impose un schéma dédié :
- 1 circuit cuisson en 32 A (plaque ou cuisinière).
- 2 circuits prises en 20 A minimum.
- Au moins 6 prises 16 A dans la pièce.
- Au moins 4 prises pour le plan de travail.
- 1 point d’éclairage DCL commandé.
Le séjour suit également des critères chiffrés :
- 1 point lumineux central avec commande.
- 1 prise par 4 m² avec un minimum de 5 prises dans la pièce.
Sur l’ensemble du logement, on atteint au moins 25 prises de courant réparties sur différents circuits pour éviter les surcharges et permettre une gestion fine des défauts.
Schéma type : exemple de tableau électrique complet pour maison 100 m²
Voici un exemple structuré de schéma de tableau électrique pour 100 m², basé sur 3 rangées, environ 40 modules et une réserve d’un peu plus de 20 %.
Rangée 1 : circuits de puissance et équipements spécialisés
Structure possible de la première rangée :
- Disjoncteur de branchement (abonné) en amont (souvent hors coffret principal mais représenté sur le schéma).
- Parafoudre type 2 (recommandé selon la configuration du réseau et la distance au point de livraison).
- Interrupteur différentiel 40 A type A – 30 mA.
- Disjoncteur 32 A : plaque de cuisson ou cuisinière.
- Disjoncteur 20 A : lave-linge.
- Disjoncteur 20 A : lave-vaisselle.
- Disjoncteur 20 A : sèche-linge ou autre gros appareil.
- Disjoncteur 20 A : chauffe-eau électrique ou ballon thermodynamique (avec contacteur J/N si besoin).
- Disjoncteur dédié IRVE (borne de recharge) avec différentiel adapté (type A ou B selon le modèle).
Cette rangée concentre les circuits à fort courant, qui sollicitent le plus la ligne d’alimentation. Le type A s’impose pour ces usages, en particulier pour laverie, plaque de cuisson, IRVE et certains équipements électroniques.
Rangée 2 : circuits prises générales et multimédia
La deuxième rangée peut se décomposer ainsi :
- Interrupteur différentiel 40 A type AC – 30 mA.
- Disjoncteur 20 A : prises cuisine n°1.
- Disjoncteur 20 A : prises cuisine n°2.
- Disjoncteur 20 A : prises séjour.
- Disjoncteur 16 ou 20 A : prises chambres 1 et 2 (réparties).
- Disjoncteur 16 ou 20 A : prises chambre 3 + bureau.
- Disjoncteur 16 A : prises couloirs et zones secondaires.
- Disjoncteur 16 A : prises extérieures (tuyau d’arrosage, terrasse, abri de jardin).
Cette rangée gère l’usage courant des prises, avec un calibrage qui reste cohérent avec la section des conducteurs (2,5 mm² pour les circuits en 20 A, 1,5 mm² ou 2,5 mm² selon 16 A ou 20 A).
Rangée 3 : éclairage et circuits techniques
La troisième rangée regroupe les circuits à plus faible courant :
- Interrupteur différentiel 40 A type AC – 30 mA.
- Disjoncteur 16 A : VMC simple ou double flux.
- Disjoncteur 10 ou 16 A : éclairage rez-de-chaussée.
- Disjoncteur 10 ou 16 A : éclairage étage.
- Disjoncteur 10 ou 16 A : éclairage extérieur.
- Disjoncteur 10 ou 16 A : volets roulants.
- Disjoncteur 2 A : commandes, thermostat, éventuellement alimentation de modules domotiques.
- Emplacements libres en réserve.
Cette organisation équilibre les charges sous chaque différentiel, limite les déclenchements intempestifs et offre une base lisible pour le contrôle Consuel. Pour comparer avec un autre cas de figure, il est possible de consulter un exemple de tableau électrique pour 160 m² et adapter la logique à une surface de 100 m².
Nouvelles exigences 2024–2026 : impact sur le schéma du tableau
Les évolutions réglementaires et normatives récentes influencent directement le schéma du tableau électrique domestique. Elles concernent surtout la protection des biens, la protection des personnes et la gestion de la consommation.
DPDA, parafoudre et différentiels avancés
Plusieurs dispositifs viennent enrichir le schéma de base :
- DPDA (Détecteurs de défaut d’arc) : imposés sur certains circuits sensibles jusqu’à 63 A, en particulier pour limiter les risques d’incendie liés aux arcs électriques dans les câbles ou les connexions.
- Parafoudre : fortement recommandé dès que la distance au point de livraison dépasse 10 m ou dans les zones à forte activité orageuse.
- Différentiels type F : obligatoires pour les circuits alimentant des appareils à variateur de vitesse (certains lave-linge, pompes, climatisations, moteurs), afin de gérer correctement les courants de fuite complexes.
- Circuit IRVE : toujours dédié, avec différentiel type A ou type B adapté au chargeur.
Ces ajouts se matérialisent dans le schéma par des modules supplémentaires, souvent en amont des circuits concernés. Ils exigent donc un dimensionnement généreux du coffret dès la conception.
Mise à la terre et réseau numérique
La mise à la terre demeure un pilier de la sécurité : toutes les masses métalliques doivent être reliées à la prise de terre, avec une résistance maîtrisée. Le schéma du tableau intègre les barres de terre, les borniers de repiquage et la liaison avec le piquet ou le réseau de terre du bâtiment.
Pour la partie communication, les nouvelles exigences encouragent un réseau numérique à 1 Gbit/s minimum. Le tableau de communication associé au tableau électrique reçoit alors une box internet, un switch gigabit, un panneau de brassage RJ45 et éventuellement un module de téléphonie ou TV. Même si ce tableau est séparé, son schéma s’inscrit dans la même logique d’architecture globale.
Répartition des circuits : méthode et bonnes pratiques
La répartition des circuits reste l’étape clé pour passer d’un simple coffret à un tableau lisible, évolutif et sécurisant. Pour un logement de 100 m², l’objectif consiste à éviter les circuits surchargés, tout en limitant le nombre de lignes inutiles.
Règle des 5 circuits par interrupteur différentiel
La norme impose au moins 1 interrupteur différentiel 30 mA pour 5 circuits. En pratique, pour 100 m² et un niveau d’équipement correct, on atteint facilement 12 à 18 circuits. La répartition sur 3 différentiels s’organise alors comme suit :
- Type A : circuits cuisson, lave-linge, IRVE, éventuellement certains circuits de prises.
- Type AC n°1 : circuits prises jour (cuisine, séjour, bureau, pièces de vie).
- Type AC n°2 : circuits prises nuit (chambres), éclairages, VMC, volets, extérieurs.
Cette distribution évite qu’un défaut sur un appareil de puissance coupe toute l’installation. Le schéma unifilaire fait apparaître clairement les branches sous chaque différentiel.
Tableau de répartition : exemple chiffré
Le tableau ci-dessous synthétise une organisation type pour 100 m², avec la nature du circuit et le calibre associé.
| Zone / usage | Circuit | Calibre disjoncteur | Type de différentiel |
|---|---|---|---|
| Cuisine | Plaque de cuisson | 32 A | Type A |
| Cuisine | Prises plan de travail | 20 A | Type AC |
| Cuisine | Prises générales cuisine | 20 A | Type AC |
| Buanderie | Lave-linge | 20 A | Type A |
| Buanderie | Sèche-linge | 20 A | Type AC ou F selon variateur |
| Sanitaires | Ballon d’eau chaude | 20 A | Type AC ou A selon équipement |
| Pièces de vie | Prises séjour | 20 A | Type AC |
| Chambres | Prises chambres | 16 ou 20 A | Type AC |
| Éclairage | Éclairage général | 10 ou 16 A | Type AC |
| Technique | VMC | 16 A | Type AC |
| Extérieur | Prises et éclairage extérieur | 16 ou 20 A | Type AC |
| IRVE | Borne de recharge | 16 à 32 A | Type A ou B |
Ce type de tableau de synthèse sert de base pour formaliser le schéma unifilaire et la légende du coffret. Pour une vue d’ensemble de la logique d’organisation, la page tableau électrique maison permet d’aligner les principes généraux avec le cas concret des 100 m².
Tableau de 100 m², consommation et classification énergétique
Le schéma du tableau intervient aussi dans la maîtrise de la consommation électrique. Une maison de 100 m² raccordée en tout électrique, avec un chauffage électrique principal, présente les ordres de grandeur suivants :
- Consommation annuelle hors chauffage : environ 2 421 kWh (soit 421,25 € environ selon le tarif).
- Consommation tout électrique (chauffage inclus) : autour de 5 209 kWh en moyenne, avec des variations fortes selon l’isolation.
- Consommation de chauffage électrique : de 9 350 à 13 560 kWh, représentant environ 60 % de la consommation totale pour un logement mal isolé ou moyennement isolé.
Le schéma du tableau facilite l’ajout de systèmes de mesure en temps réel sur certains circuits (chauffage, ballon d’eau chaude, IRVE, prises spécifiques) pour suivre et ajuster les usages. Les modules de gestion d’énergie, les contacteurs et les sous-compteurs se placent alors sur une rangée dédiée ou dans un coffret annexe, mais ils restent liés au schéma général.
Classification énergétique du logement
La classe énergétique d’une maison dépend de la consommation annuelle rapportée au mètre carré. Les seuils usuels s’expriment ainsi (en kWh/m²/an) :
- A : < 70
- B : 70 – 110
- C : 110 – 180
- D : 180 – 250
- E : 250 – 330
- F : 330 – 420
- G : > 420
En liant le schéma du tableau à une mesure fine par circuit, on obtient une vision claire des postes les plus gourmands : chauffage, eau chaude, cuisson, multimédia, IRVE. Cette approche sert ensuite pour prioriser l’isolation, la régulation ou le remplacement d’appareils.
« Un tableau électrique bien structuré, avec des sous-comptages pertinents, devient un outil d’analyse énergétique, et pas seulement un organe de protection. »
Coût, dimensionnement et préparation du dossier Consuel
Le budget d’un tableau électrique complet pour 100 m² varie selon le niveau d’équipement, la qualité du matériel et la main-d’œuvre. Pour un tableau conforme NF C 15-100 avec les protections adaptées, la fourchette d’installation se situe généralement entre 1 000 et 1 400 € hors travaux spécifiques (goulottes, gaines, saignées importantes, domotique avancée).
Ce budget inclut en principe :
- Le coffret 3 rangées avec son rail DIN.
- Les interrupteurs différentiels de type A, AC (et éventuellement F).
- Les disjoncteurs divisionnaires pour tous les circuits.
- Le parafoudre si nécessaire.
- Les borniers de terre, de neutre, les peignes de raccordement.
- La main-d’œuvre de câblage, d’étiquetage et de mise au propre.

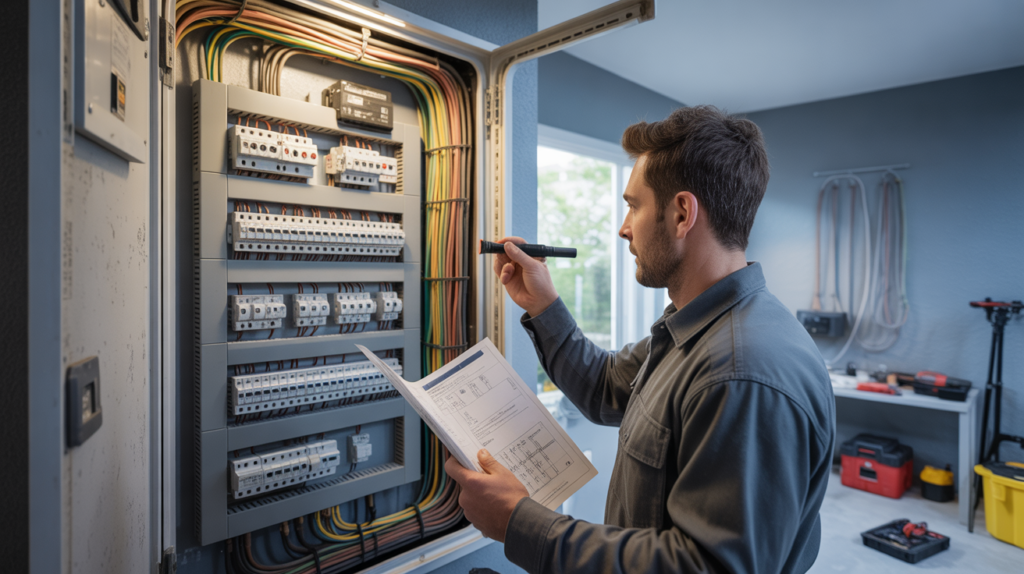

Préparation du passage Consuel
Le certificat de conformité NF C 15-100 délivré par le Consuel est requis avant la mise en service d’une installation neuve ou entièrement rénovée. Pour que le schéma du tableau soit accepté, plusieurs points sont vérifiés :
- Présence et calibre correct du disjoncteur de branchement.
- Nombre suffisant d’interrupteurs différentiels 30 mA et bonne répartition des circuits.
- Dimensionnement correct des disjoncteurs et sections de câbles.
- Présence d’une terre fonctionnelle, avec liaison de toutes les masses métalliques.
- Respect des prescriptions pour la cuisine, les pièces d’eau, l’extérieur et les volumes de sécurité.
- Étiquetage clair des circuits au tableau.
Schéma du tableau 100 m² : erreurs fréquentes et bonnes pratiques
Certains défauts de conception reviennent souvent lors de la mise en place d’un tableau pour maison de 100 m². Les anticiper évite des corrections coûteuses et des refus de conformité.
Erreurs à éviter
- Sous-dimensionner la réserve : ne pas laisser 20 % de modules libres empêche l’ajout ultérieur de circuits IRVE, climatisation, PAC ou domotique.
- Mettre trop de circuits sous un seul différentiel : un défaut isole alors toute une zone de la maison, voire l’ensemble des prises importantes.
- Mélanger sans logique les circuits : circuits de jour et de nuit dispersés, circuits puissants et faibles mélangés sans cohérence.
- Oublier les circuits spécialisés : lave-linge, cuisson, IRVE, chauffe-eau doivent chacun disposer d’un circuit dédié.
- Négliger la terre : connexions de terre insuffisantes, absence de barrette de coupure accessible, liaisons équipotentielles incomplètes.
Bonnes pratiques pour un schéma lisible
Pour rendre le tableau à la fois compréhensible et évolutif, quelques réflexes s’imposent :
- Numéroter chaque circuit et reporter ce numéro sur le schéma et sur les gaines au niveau des pièces.
- Regrouper par usage : puissance, prises jour, prises nuit, éclairage, circuits extérieurs, circuits techniques.
- Prévoir des emplacements pour modules complémentaires : gestionnaire d’énergie, délesteurs, sous-compteurs.
- Utiliser des peignes horizontaux pour réduire les erreurs de câblage et améliorer la lisibilité.
- Soigner l’étiquetage : nom de la pièce, type d’usage, calibre, repère de circuit.
« Un bon schéma de tableau électrique doit pouvoir être compris par un professionnel extérieur en quelques minutes, même plusieurs années après l’installation. »
Conclusion intermédiaire : un schéma pensé sur la durée
Un schéma de tableau électrique pour maison 100 m² s’inscrit dans une vision globale : sécurité, confort d’usage, maîtrise de la consommation et capacité d’évolution. En combinant les exigences de la NF C 15-100, les nouvelles obligations 2024–2026 et la réalité des usages modernes (IRVE, réseau numérique, variateurs, domotique), on construit un tableau prêt pour les prochaines années.
