Un réseau domestique triphasé délivre 400 V entre deux phases et 230 V entre une phase et le neutre. Cette architecture offre davantage de puissance, mais une mauvaise répartition des circuits suffit à faire déclencher l’installation alors que la puissance totale souscrite n’est pas atteinte.
Câblage tableau électrique triphasé : l’équilibrage compte autant que le calibre
Le principe du câblage tableau électrique triphasé est simple : répartir les circuits monophasés entre les phases L1, L2 et L3, puis réserver les protections tétrapolaires aux appareils alimentés en triphasé. Le tableau doit rester équilibré, lisible et protégé par des dispositifs différentiels adaptés.
Mon parti pris est net : un tableau triphasé ne se câble pas comme trois petits tableaux monophasés indépendants. Les trois phases, le neutre et la terre forment une seule installation. Toute modification doit donc tenir compte du courant maximal sur chaque phase, de la coupure simultanée des conducteurs actifs et du risque de surtension lié à une rupture du neutre.
Dans une installation 18 kVA triphasée, la limite n’est pas 78 A utilisables sur une phase. Elle se situe autour de 26 A par phase. Une plaque de cuisson de 32 A placée seule sur L1 provoque donc un déclenchement, même si L2 et L3 consomment peu.
Avant d’ouvrir le coffret, coupez le disjoncteur général et testez l’absence de tension entre chaque phase, le neutre et la terre avec un vérificateur d’absence de tension. Un multimètre seul ne remplace pas ce contrôle.
Comment fonctionne une alimentation triphasée 230/400 V ?
Une alimentation résidentielle triphasée comporte généralement cinq conducteurs : trois phases, un neutre et un conducteur de protection. La tension nominale atteint 230 V entre une phase et le neutre, puis 400 V entre deux phases.
- L1, L2 et L3 alimentent les circuits et les appareils.
- Le neutre N, obligatoirement bleu, sert de référence aux circuits 230 V.
- La terre PE, vert et jaune, évacue les courants de défaut.
- Les phases utilisent une couleur autre que le bleu et le vert-jaune. Brun, noir et gris facilitent leur repérage.
Le disjoncteur de branchement triphasé assure la coupure générale et limite la puissance appelée. En aval, le tableau électrique reçoit les interrupteurs différentiels, les disjoncteurs divisionnaires, les peignes et les borniers.
| Puissance souscrite triphasée | Intensité disponible par phase | Usage courant |
|---|---|---|
| 9 kVA | 15 A | Petite installation sans gros appareil monophasé |
| 12 kVA | 20 A | Maison avec chauffage réparti |
| 15 kVA | 25 A | Plusieurs équipements électriques |
| 18 kVA | 30 A | Grande maison ou atelier |
| 24 kVA | 40 A | Installation fortement équipée |
| 30 kVA | 50 A | Habitation et activité professionnelle |
| 36 kVA | 60 A | Forte demande simultanée |
Ces intensités donnent la limite théorique de chaque phase. Le réglage visible sur le disjoncteur de branchement reste la référence sur place.
Quels appareils composent un tableau électrique triphasé ?
L’arrivée issue du disjoncteur général alimente les protections différentielles par des conducteurs dimensionnés pour leur courant maximal. Les répartiteurs et peignes doivent être conçus pour quatre pôles. Un peigne monophasé recoupé ou ponté avec des morceaux de fil produit un tableau difficile à contrôler et augmente le risque de mauvais serrage.
| Équipement | Fonction | Choix courant |
|---|---|---|
| Interrupteur différentiel tétrapolaire | Surveille L1, L2, L3 et N | 30 mA, 40 A ou 63 A |
| Disjoncteur tétrapolaire | Protège un récepteur triphasé avec neutre | Calibre adapté à la ligne et à l’appareil |
| Disjoncteur tripolaire | Protège un moteur sans neutre | Trois pôles coupés ensemble |
| Disjoncteur 1P+N | Protège un circuit 230 V | Phase répartie sur L1, L2 ou L3 |
| Parafoudre tétrapolaire | Limite les surtensions sur les quatre conducteurs actifs | Installé lorsque la norme l’impose ou lorsque l’exposition le justifie |
| Répartiteur tétrapolaire | Distribue l’arrivée sans empilement de fils | Courant admissible supérieur au réglage général |
Le différentiel 30 mA doit couper toutes les phases concernées
Un appareil triphasé se place sous un interrupteur différentiel tétrapolaire 30 mA. Tous ses conducteurs actifs traversent la même protection. Il ne faut jamais répartir les phases d’un appareil entre plusieurs différentiels.
Électricité de la maisonTableau électrique Legrand : 5 critères pour choisir entre prééquipé et à composerLe type A protège notamment les circuits de plaque de cuisson, de lave-linge et les équipements produisant des composantes continues identifiés par la norme ou leur notice. Le type AC convient aux circuits usuels sans électronique imposant un autre type. Le type F répond aux charges monophasées sensibles comportant un variateur de vitesse. Le dossier sur le disjoncteur et la protection différentielle détaille leurs rôles respectifs.
Un interrupteur différentiel dessert au maximum huit circuits. Son courant assigné est choisi soit au moins égal au calibre maximal du disjoncteur de branchement, soit par calcul de l’aval. Pour ce calcul, les circuits de chauffage, de chauffe-eau et de recharge de véhicule comptent avec un coefficient 1. Les autres circuits comptent avec un coefficient 0,5. En triphasé, le contrôle s’effectue sur la phase la plus chargée.

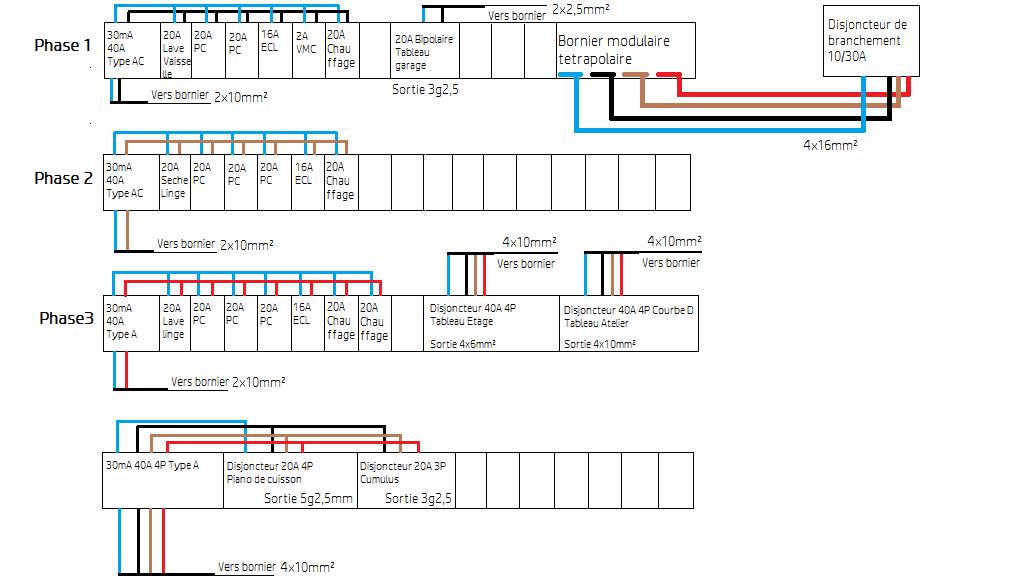

Schéma de câblage d’un tableau électrique triphasé
L’ordre fonctionnel part du disjoncteur de branchement, rejoint un répartiteur tétrapolaire, puis alimente les interrupteurs différentiels. Chaque différentiel dessert ensuite ses disjoncteurs divisionnaires. Les neutres des circuits restent associés à la protection différentielle qui reçoit leur phase.
- Repérez l’arrivée L1, L2, L3 et N ainsi que le bornier de terre.
- Coupez le disjoncteur général et testez l’absence de tension.
- Raccordez l’arrivée au répartiteur tétrapolaire, sans placer deux conducteurs dans une borne non prévue pour ce montage.
- Alimentez chaque interrupteur différentiel avec les quatre conducteurs dans l’ordre indiqué sur l’appareil.
- Posez les peignes compatibles avec la gamme du matériel.
- Répartissez les disjoncteurs monophasés entre L1, L2 et L3.
- Raccordez les appareils triphasés sous leur disjoncteur tripolaire ou tétrapolaire.
- Serrez chaque borne au couple inscrit sur l’appareil ou dans la notice de l’appareil.
- Étiquetez le circuit, la phase utilisée, le calibre et la zone alimentée.
Les bornes de neutre ne doivent jamais être communes entre deux interrupteurs différentiels. Un neutre raccordé sous le mauvais différentiel entraîne un déclenchement dès la mise en charge. Cette erreur apparaît souvent après l’ajout d’une prise ou le déplacement d’un circuit.
Quelles sections et protections choisir pour le câblage tableau électrique triphasé ?
Le disjoncteur protège les conducteurs. Son calibre ne se choisit donc pas uniquement à partir de la puissance de l’appareil. La section, le mode de pose, la longueur et la chute de tension entrent dans le calcul.
| Circuit | Conducteurs cuivre | Calibre maximal usuel | Alimentation |
|---|---|---|---|
| Éclairage | 1,5 mm² | 16 A | 230 V, 1P+N |
| Prises de courant | 2,5 mm² | 20 A | 230 V, 1P+N |
| Prises, circuit limité à 8 socles | 1,5 mm² | 16 A | 230 V, 1P+N |
| Chauffe-eau | 2,5 mm² | 20 A | 230 V, 1P+N |
| Plaque de cuisson monophasée | 6 mm² | 32 A | 230 V |
| Plaque de cuisson triphasée | 5G2,5 mm² | 20 A | 230/400 V, 3P+N |
| Liaison interne jusqu’à 40 A | 10 mm² | 40 A | Trois phases et neutre |
| Liaison interne jusqu’à 63 A | 16 mm² | 63 A | Trois phases et neutre |
Le câble noté 5G2,5 contient cinq conducteurs de 2,5 mm², dont un conducteur de terre. Un câble 4G exclut le neutre et convient uniquement à un appareil conçu pour fonctionner sans lui.
La chute de tension totale reste limitée à 3 % pour l’éclairage et 5 % pour les autres usages. Une dépendance, un atelier ou une pompe éloignée exige donc un calcul de longueur. Le calibre approprié se contrôle aussi avec l’outil quel disjoncteur choisir.
Comment équilibrer les phases sans déclenchements répétés ?
L’équilibrage consiste à répartir les appareils susceptibles de fonctionner en même temps. Additionner uniquement les calibres inscrits sur les disjoncteurs donne un résultat trompeur : un circuit protégé à 20 A ne consomme pas 20 A en permanence. Il faut partir de la puissance réelle des équipements.
ConseilsTop 5 des radiateurs électriques pour chauffer une chambre sans exploser sa facture : la sélection BricomarchéLe courant monophasé se calcule avec la formule I = P / 230. Un chauffe-eau de 3 000 W absorbe environ 13 A. Un four de 3 500 W approche 15,2 A. Une bouilloire de 2 400 W demande 10,4 A.
| Phase | Circuits affectés | Charge simultanée estimée |
|---|---|---|
| L1 | Four 3 500 W + éclairage 500 W | 17,4 A |
| L2 | Chauffe-eau 3 000 W + prises 1 000 W | 17,4 A |
| L3 | Lave-linge 2 200 W + lave-vaisselle 2 000 W | 18,3 A |
Cette répartition convient à un abonnement fournissant 20 A par phase, avec une marge réduite. Pour éviter les pointes, le chauffe-eau fonctionne en heures creuses et les circuits de chauffage se répartissent sur les trois phases. Une mesure à la pince ampèremétrique, phase par phase, révèle le déséquilibre réel lorsque les principaux appareils sont en service.
Le branchement d’une prise reste monophasé
Une prise domestique 16 A reçoit une phase, un neutre et la terre. Seule la phase d’origine change pour équilibrer le tableau. Les règles de repérage, de section et de raccordement restent celles du branchement d’une prise électrique.
Les erreurs de câblage triphasé qui endommagent l’installation
- Perdre le neutre : sur des charges monophasées déséquilibrées, les tensions ne restent plus à 230 V. Des appareils reçoivent alors une surtension destructrice.
- Mélanger les neutres : le différentiel déclenche dès qu’un courant revient par un neutre placé sous une autre protection.
- Créer un pont entre phases : le court-circuit se produit sous 400 V. Les peignes doivent correspondre au schéma du fabricant.
- Mettre une plaque 32 A sur une phase limitée à 20 A : le disjoncteur général coupe avant que la puissance totale de l’abonnement soit utilisée.
- Oublier la coupure du neutre : un circuit triphasé avec neutre exige une protection assurant la coupure simultanée de tous les conducteurs actifs.
- Sous-dimensionner une liaison : le conducteur chauffe dans la gaine et aux bornes, même si le coffret semble correctement ventilé.
La conformité du coffret, les volumes de la salle d’eau, le nombre de circuits et l’organisation des protections relèvent de la norme NF C 15-100. Une rénovation complète impose aussi une réserve modulaire pour les extensions futures.
Quel budget prévoir en 2026 pour refaire un tableau triphasé ?
| Matériel ou intervention | Prix indicatif 2026 |
|---|---|
| Coffret 4 rangées | 120 à 260 € |
| Interrupteur différentiel tétrapolaire 40 A, 30 mA | 80 à 160 € |
| Interrupteur différentiel tétrapolaire 63 A, 30 mA | 120 à 230 € |
| Disjoncteur tétrapolaire | 45 à 140 € |
| Répartiteur ou peigne tétrapolaire | 25 à 80 € |
| Parafoudre tétrapolaire | 110 à 260 € |
| Remplacement complet avec repérage et essais | 1 500 à 3 500 € |
Le prix augmente avec le nombre de rangées, les circuits à reprendre, l’ajout d’un parafoudre, la longueur des liaisons et le remplacement des conducteurs sous-dimensionnés. Après câblage, le contrôle porte sur le serrage, la continuité du conducteur de protection, l’isolement, le fonctionnement des différentiels, l’ordre des phases et l’intensité mesurée sur L1, L2 et L3.
