La porte de tableau électrique structure la sécurité, l’esthétique et l’ergonomie de toute votre installation. Dimensions standard, compatibilité avec le coffret, hauteur de pose, accessibilité PMR, choix des matériaux : chaque détail influe sur le confort d’utilisation et le respect des normes en vigueur.
En maîtrisant quelques repères simples, il devient possible d’anticiper le nombre de modules, la largeur utile, la place nécessaire en ETEL ou en gaine technique de logement, tout en préparant sereinement une future extension du tableau. Les paragraphes qui suivent apportent des repères clairs et chiffrés pour orienter chaque décision.
| Critère clé | Ce qu’il faut vérifier | Pourquoi c’est important |
|---|---|---|
| Compatibilité avec le coffret | Dimensions du coffret, nombre de rangées, fixation | Assure que la porte s’installe correctement et reste stable |
| Type d’ouverture | Battante, réversible, ouverture droite/gauche | Facilite l’accès au tableau selon la configuration de la pièce |
| Matériau | Plastique PVC, métal, finition opaque ou transparente | Impact sur la durabilité, l’esthétique et la protection |
| Normes de sécurité | Respect NF C 15‑100, résistance aux chocs (IK), classement IP | Garantit une installation sécurisée et conforme |
| Options supplémentaires | Verrouillage, porte pleine ou fumée, design décoratif | Améliore l’esthétique et limite l’accès aux personnes non autorisées |
Selecteur de porte de tableau electrique
Porte de tableau électrique : rôle, enjeux et cadre normatif
La porte de tableau électrique ne se limite pas à un élément de finition. Elle constitue un composant fonctionnel de l’enveloppe du coffret de répartition : elle protège les appareillages modulaires, limite les risques de contact direct avec les parties actives et contribue à la tenue mécanique de l’ensemble. Une porte bien choisie améliore aussi l’intégration visuelle du tableau dans la pièce, qu’il soit apparent ou encastré.
Au-delà de l’esthétique, la porte intervient dans le respect des exigences de la NF C 15‑100 et de ses évolutions, notamment pour les hauteurs d’implantation, l’accessibilité des organes de coupure et la protection contre les chocs et la poussière. Dans un ETEL (Espace Technique Électrique du Logement) ou une GTL, elle s’inscrit dans un ensemble cohérent : coffret, goulottes, disjoncteur de branchement, platines de communication.
« Une enveloppe correctement fermée et adaptée à son environnement limite significativement les risques de contact accidentel avec les parties sous tension et améliore la durabilité du matériel. »

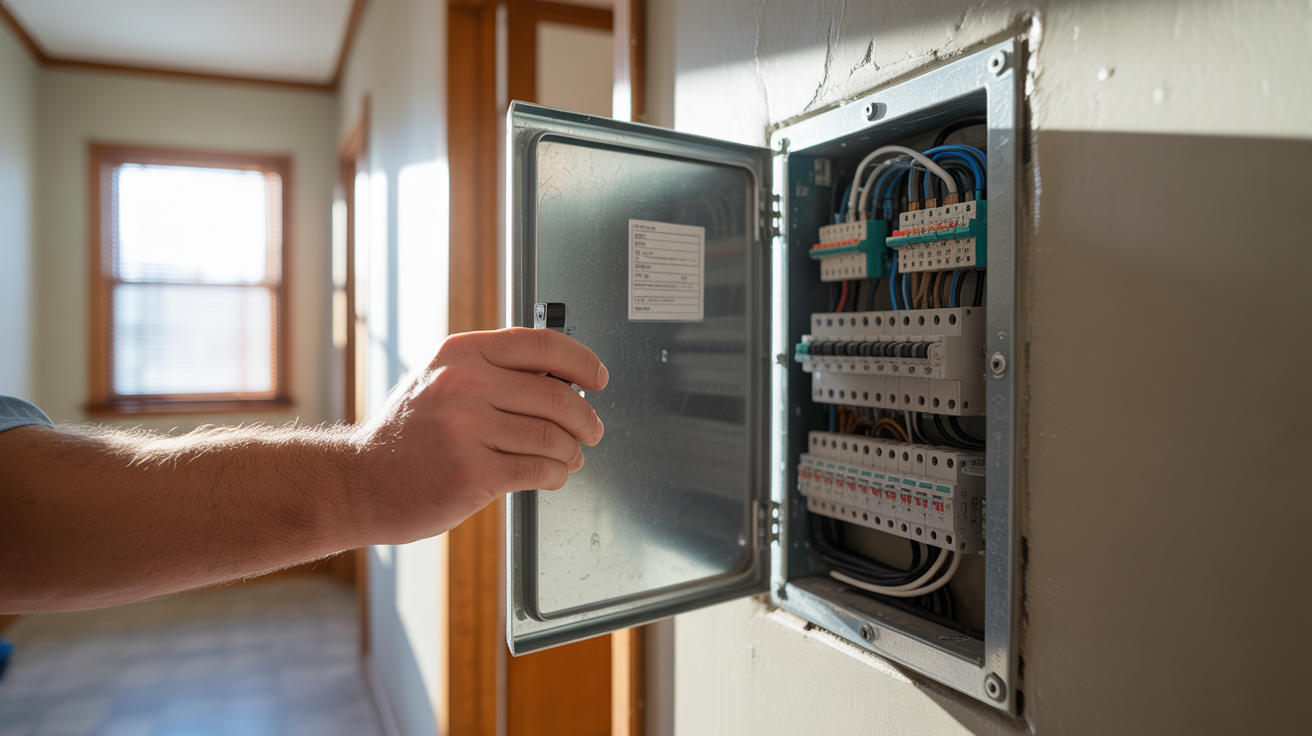

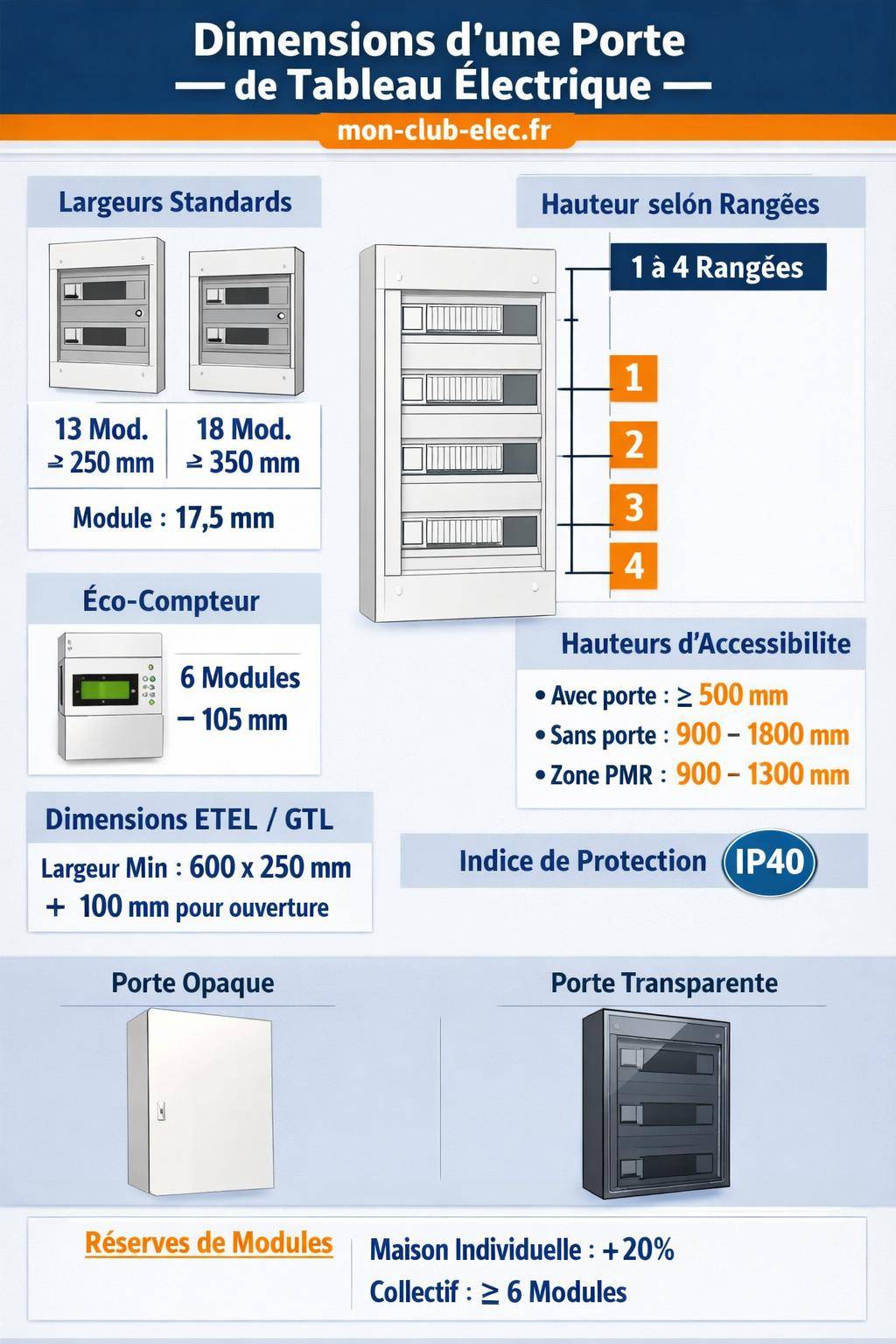

Dimensions standard d’un tableau et impact sur la porte
Les dimensions d’une porte de tableau électrique dépendent directement du nombre de modules par rangée et du nombre de rangées du coffret. La largeur utile doit couvrir la totalité des rails DIN, tout en laissant le jeu nécessaire aux charnières, au cadre et au système de fermeture.
Les largeurs de coffrets les plus courantes se basent sur un module standard de 17,5 mm : chaque disjoncteur divisionnaire simple occupe cette largeur, tandis qu’un disjoncteur différentiel occupe 35 mm (soit 2 modules) et un éco-compteur environ 105 mm (6 modules). Le dimensionnement de la porte doit donc intégrer ces appareillages plus larges, surtout lorsque l’on regroupe plusieurs fonctions sur une même rangée.
Largeur des coffrets 13 modules et 18 modules
Dans le résidentiel, deux largeurs reviennent fréquemment pour les tableaux modulaires :
- Tableau 13 modules : largeur typique d’environ 250 mm
- Tableau 18 modules : largeur typique d’environ 350 mm
La porte doit évidemment suivre cette largeur, tout en intégrant le cadre du coffret. Sur un modèle 13 modules, une rangée permet, par exemple, de loger :
- 10 disjoncteurs divisionnaires simples (10 × 17,5 mm) ;
- 1 disjoncteur différentiel 63 A type A (35 mm = 2 modules) ;
- 1 module libre pour une réserve ou un accessoire.
Sur un coffret 18 modules, la rangée autorise une configuration plus dense, par exemple un différentiel en tête, plusieurs protection de circuits et éventuellement un éco-compteur ou un contacteur jour/nuit. La porte doit rester suffisamment large pour ne pas gêner l’ergonomie, même lorsque les appareillages occupent toute la rangée.
| Élément | Largeur approximative | Commentaires |
|---|---|---|
| Module standard (disjoncteur divisionnaire) | 17,5 mm | Base de calcul pour la largeur des rangées |
| Disjoncteur différentiel | 35 mm | Équivalent 2 modules |
| Éco-compteur | 105 mm | Équivalent 6 modules, à anticiper lors du choix du coffret |
| Coffret 13 modules | ≈ 250 mm | Largeur totale hors cadre, porte adaptée à ce format |
| Coffret 18 modules | ≈ 350 mm | Format courant pour les installations contemporaines |
Nombre de rangées et hauteur visible de la porte
La hauteur de la porte est liée au nombre de rangées du coffret. Les gammes courantes proposent des coffrets de 1 à 4 rangées. Chaque rangée accueille les modules alignés sur un rail DIN, et la porte couvre l’ensemble pour un aspect homogène.
Une porte 1 rangée convient à un petit tableau de répartition ou à un tableau divisionnaire. Au-delà, pour une installation principale, les versions 3 ou 4 rangées offrent une organisation plus lisible : une rangée pour la protection générale et les circuits prioritaires, une autre pour les circuits prises, une troisième pour l’éclairage, etc. Le choix de la porte suit cette logique verticale.
Hauteur d’installation et accessibilité de la porte
La position de la porte par rapport au sol influence directement le confort de manipulation des disjoncteurs et du dispositif général de coupure. Les hauteurs de pose varient selon la présence ou non d’une porte, et selon que l’on parle du coffret ou des dispositifs eux-mêmes.
Hauteur de tableau avec ou sans porte
Pour un tableau équipé d’une porte, la hauteur minimale recommandée est d’environ 500 mm par rapport au sol. Ce seuil assure une ouverture aisée sans se baisser exagérément et limite les risques d’accès par de très jeunes enfants. Lorsque le tableau ne dispose pas de porte, la norme cible plutôt une plage comprise entre 900 mm et 1 800 mm du sol pour la position globale de l’appareillage.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filCes valeurs orientent la position du bord inférieur de la porte : une porte trop basse gêne l’ouverture et favorise les chocs, une porte trop haute devient moins accessible au quotidien. L’alignement avec les autres équipements techniques du logement (tableau de communication, platine de comptage en limite de propriété) renforce l’ergonomie.
Hauteur d’accès aux disjoncteurs derrière la porte
La hauteur des disjoncteurs eux‑mêmes, mesurée par rapport au sol, doit rester dans une plage confortable, que le tableau soit équipé ou non d’une porte. Pour un dispositif général de coupure ou pour les disjoncteurs de protection, le repère se situe en pratique entre 500 mm et 1 800 mm avec porte, et entre 900 mm et 1 800 mm sans porte.
Dans le cas d’une porte opaque, la consultation des repérages (étiquettes de circuits, schéma unifilaire simplifié) impose une ouverture régulière. Une implantation réfléchie des rangées le long de cette verticale évite les contorsions répétées, en particulier dans les locaux techniques étroits.
Accessibilité PMR : disjoncteur général et dispositifs de commande
Pour les personnes à mobilité réduite ou à mobilité réduite aggravée, l’accessibilité des organes de coupure et de commande devient une priorité. Le disjoncteur général ne doit pas dépasser une hauteur de 1 300 mm par rapport au sol. Les principaux dispositifs de commande (interrupteurs différentiels, délesteur accessible, commande de coupure d’urgence) restent, eux aussi, dans une plage comprise entre 900 mm et 1 300 mm.
Ces contraintes influencent le choix et la configuration de la porte : un modèle trop haut placé, même largement dimensionné, ne suffit pas à garantir une bonne ergonomie. La bonne pratique consiste à positionner le bord supérieur de la porte un peu au‑dessus de 1 800 mm au maximum, tout en centrant les organes de commande dans la zone 900–1 300 mm.
ETEL, GTL et dimensions de la niche pour la porte
L’ETEL (ou la GTL) encadre tout l’espace nécessaire à l’installation du tableau électrique, du coffret de communication et parfois de l’arrivée des courants faibles. Les dimensions minimales influencent directement la largeur disponible pour la porte du tableau : il faut prévoir l’angle d’ouverture, le débattement et l’éventuel recouvrement avec d’autres éléments (porte de placard, huisserie, retour de cloison).
Les repères courants pour un ETEL sont :
- Largeur minimale : environ 600 mm ;
- Profondeur minimale : autour de 250 mm ;
- Hauteur : généralement du sol au plafond pour accueillir la GTL complète.
La largeur recommandée suit une règle simple : largeur de la GTL + 100 mm. Cette marge laisse de l’espace pour le dégagement de la porte, la circulation des câbles, les éventuels caches latéraux et les opérations de maintenance.
Matériaux autorisés pour l’ETEL et interaction avec la porte
L’ETEL se conçoit dans plusieurs matériaux, compatibles avec la pose de coffrets modulaires et de leurs portes :
- Bois : souvent pour des habillages sur mesure ou des renforts de structure ;
- PVC : pour les gaines techniques préfabriquées ;
- Maçonnerie : niche en parpaing ou brique creuse dans un local technique ;
- Placo (plaques de plâtre) : intégration dans une cloison légère avec huisserie spécifique.
Le choix de la porte, qu’elle soit affleurante ou en léger relief, doit tenir compte de l’épaisseur de ces supports. Sur un support en placo, par exemple, une porte à cadre large couvre les irrégularités de découpe et assure une meilleure finition. Sur un habillage en bois, une porte de coffret apparent se combine parfois à une porte de placard plus large.
Matières, finitions et compatibilités de portes
La porte de tableau électrique exploite généralement une base en plastique technique haute tenue, parfois renforcée. Les fabricants proposent des ensembles prêts à monter ou des portes adaptables à plusieurs références de coffrets.
Les marques courantes comme Legrand, Schneider ou Hager proposent des gammes compatibles avec leurs coffrets respectifs. Pour un tableau équipé d’un coffret Legrand, l’utilisation d’une porte de la même marque garantit l’ajustement des charnières, la compatibilité des clips et l’obtention du bon indice de protection.
Porte opaque ou porte transparente : quel choix fonctionnel ?
Deux finitions dominent dans le résidentiel :
- Porte opaque blanche : finition discrète, intégration facile dans un couloir ou une entrée ;
- Porte transparente fumée : vision directe des disjoncteurs, des voyants lumineux et des repérages sans ouvrir la porte.
Une porte opaque limite la visibilité du tableau et gomme l’aspect technique. Une porte transparente fumée offre une lecture rapide de l’état des circuits, surtout lorsque certains modules disposent de témoins lumineux (contacteurs, télérupteurs, modules de gestion énergétique). Dans les locaux semi‑techniques, cette transparence apporte un vrai confort de contrôle.
Compatibilité marque/coffret et impact sur la sécurité
La compatibilité entre la porte et le coffret influe directement sur la protection IP de l’ensemble. Un coffret correctement équipé atteint, par exemple, un indice IP40 : protection contre les corps solides supérieurs à 1 mm (poussières, insectes) et protection contre le contact avec un outil ou un doigt.
Une porte non prévue pour le coffret risque de créer des jeux, des déformations ou un mauvais verrouillage. Ces défauts nuisent à la fois à la sécurité (contact possible avec des parties actives, intrusion d’objets) et à la tenue mécanique (charnières qui forcent, vis de capot sollicitées excessivement).
Sécurité, indice de protection et types de différentiels associés
La porte intervient dans la réalisation d’une enveloppe assurant un certain niveau de protection électrique. Combinée au coffret, au capot et aux cloisons internes, elle contribue à la conformité de l’installation aux prescriptions de la NF C 15‑100.
L’indice IP40 reste un repère central en installation intérieure résidentielle. Il garantit :
- une protection contre l’intrusion de corps solides supérieurs à 1 mm ;
- une protection contre le contact accidentel avec des éléments sous tension à l’intérieur du coffret.
En parallèle, la présence de dispositifs différentiels de type A et AC assure la protection des personnes contre les défauts d’isolement. Les différentiels type A couvrent notamment les circuits alimentant des appareils à électronique de puissance (plaques de cuisson, lave‑linge, borne de recharge), tandis que les type AC conviennent à des circuits plus classiques (prises, éclairage).
« La combinaison d’une enveloppe IP40, d’interrupteurs différentiels correctement dimensionnés et d’un repérage lisible des circuits constitue un socle cohérent pour une installation domestique fiable. »
Réserves de modules et anticipation des extensions
Le choix de la porte ne se résume pas à la configuration actuelle du tableau. Il convient d’intégrer les réserves de modules exigées en logement individuel ou collectif, afin de conserver la possibilité d’agrandir l’installation sans changement complet de coffret et de porte.
En maison individuelle, une réserve de l’ordre de 20 % de modules disponibles assure une marge confortable pour des circuits futurs (climatisation, borne de recharge, atelier, extension d’habitation). En logement collectif, une réserve de 6 modules minimum constitue une base adaptée aux compléments courants.
| Type de logement | Réserve conseillée | Conséquence sur la porte |
|---|---|---|
| Logement individuel | ≈ 20 % de modules libres | Nécessite souvent un coffret plus large ou plus haut et donc une porte plus grande |
| Logement collectif | ≥ 6 modules libres | Permet quelques ajouts sans modifier la porte, si la hauteur initiale est suffisante |
Choisir une porte adaptée : critères détaillés
Le choix de la porte de tableau électrique s’appuie sur plusieurs familles de critères : dimensions, compatibilité, esthétique, mode de pose et type de fermeture. Un examen méthodique facilite une sélection cohérente avec le projet global d’installation.
Critères de dimensions : largeur, hauteur et profondeur
Sur le plan dimensionnel, plusieurs points méritent une vérification précise :
- Largeur : alignée sur le nombre de modules (13, 18 ou autre), avec prise en compte de l’épaisseur des parois latérales du coffret ;
- Hauteur : adaptée au nombre de rangées (1 à 4), éventuellement avec un bandeau supplémentaire pour les repères ;
- Profondeur : même si la porte reste peu profonde, elle doit tenir compte du relief des poignées, des renfoncements de cloison et de l’épaisseur des revêtements muraux.
Une attention particulière s’impose pour les tableaux encastrés : l’épaisseur totale cloison + coffret doit permettre l’ouverture complète de la porte sans buter sur un retour de mur ou sur une huisserie de porte intérieure.
Mode de pose : apparent ou encastré
Les exigences diffèrent entre un tableau apparent et un tableau encastrable. Sur un tableau apparent, la porte s’ajoute sur la façade du coffret fixé en saillie sur le mur. Le relief global se trouve plus marqué, mais la mise en œuvre reste rapide et tolère un support irrégulier.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéPour un tableau encastré, la porte doit affleurer au plus près du mur. Sur un tableau électrique encastrable, le cadre de la porte compense les jeux de découpe et masque les bords de la réservation dans le placo ou la maçonnerie. Une porte bien dimensionnée améliore sensiblement l’intégration visuelle.
Fermeture, charnières et maintenance
La qualité des systèmes de fermeture et de charnières influence à la fois la durabilité et la sécurité. Certaines gammes prévoient un clip face charnière qui simplifie l’ouverture fréquente, tout en maintenant la porte fermement en position. D’autres utilisent des vis de capot de fixation ou des verrous à bouton.
Une installation pensée « face utilisateur » permet d’intervenir sur les appareillages sans démontage compliqué de la porte. Sur les coffrets modernes, la porte se déclipse généralement en quelques gestes, ce qui facilite les opérations de maintenance, de remplacement de disjoncteur ou d’ajout de module.
Installation pratique d’une porte de tableau électrique
La pose d’une porte de tableau électrique suit les mêmes logiques que la pose du coffret, avec quelques gestes spécifiques. Le respect des étapes évite les déformations et garantit une fermeture régulière sur toute la hauteur.
Préparation du coffret et réglages avant pose
Avant d’installer la porte, le coffret doit être solidement fixé et parfaitement d’aplomb. Une vérification du serrage des vis de fixation et de l’horizontalité des rails DIN évite les tensions mécaniques sur les charnières. Dans un tableau apparent, les passages de câbles doivent rester ordonnés pour ne pas gêner la fermeture.
Une fois le coffret prêt, les modules se positionnent et se raccordent : disjoncteurs, différentiels, contacteurs, éventuels modules de mesure ou d’interface. La mise en place de caches‑peignes et d’obturateurs limite les vides en façade et prépare l’ajustement final de la porte.
Fixation de la porte et contrôles de fonctionnement
La porte se fixe ensuite selon le système prévu par le fabricant :
- clipsage direct sur les charnières moulées dans le cadre ;
- mise en place de goupilles ou d’axes de rotation ;
- verrouillage au moyen de vis ou de loquets intégrés.
Après pose, plusieurs contrôles rapides restent utiles :
- vérification du bon alignement entre la porte et le cadre ;
- test d’ouverture à 90° ou davantage, sans frottement excessif ;
- fermeture complète sans jour important sur la périphérie.
Une fois ces points validés, la porte remplit pleinement son rôle : protection, finition, accès sécurisé aux modules.
Cas particuliers : rénovation, changement de porte et contraintes d’espace
En rénovation, la question de la porte de tableau électrique revient régulièrement : ancien tableau sans porte, porte cassée, format non standard, coffret posé trop près d’une baie ou d’une porte de placard. Ces configurations exigent une approche spécifique.
Remplacement d’une porte existante
Le remplacement d’une porte sur un tableau existant impose de vérifier plusieurs points :
- référence précise du coffret (marque, gamme, nombre de modules, nombre de rangées) ;
- type de charnière utilisé initialement ;
- profondeur disponible autour du tableau pour le débattement.
Lorsque la référence d’origine n’est plus disponible, certains fabricants proposent des kits de rénovation ou des portes « universelles » compatibles avec plusieurs générations de coffrets. L’ajustement reste toutefois plus délicat, en particulier sur les tableaux encastrés dans des cloisons anciennes.
Contraintes d’espace et solutions d’implantation
Dans les couloirs étroits ou derrière une porte de pièce, la porte du tableau risque de heurter un obstacle lors de l’ouverture. Plusieurs solutions existent :
- choix d’une porte s’ouvrant dans l’autre sens lorsque la gamme le permet ;
- limitation de l’angle d’ouverture par une butée ou un positionnement ajusté ;
- déplacement du coffret dans une zone plus dégagée lors d’une rénovation importante.
Dans certains cas, la création d’un placard technique permet de regrouper tableau électrique, tableau de communication et rangements, tout en masquant la porte du coffret derrière une porte de meuble plus large. L’essentiel consiste à conserver un accès direct, sans outil, au dispositif général de coupure et aux disjoncteurs.
Lien avec les différents types de coffrets et compléments
Le choix de la porte s’articule étroitement avec le type de coffret sélectionné. Selon qu’il s’agisse d’un coffret nu, d’un kit pré‑équipé ou d’une solution intégrée en GTL, la porte se choisit parfois en même temps que les autres accessoires : caches, habillages, modules de repérage.
Dans un projet global, il reste pertinent d’associer la réflexion sur la porte à celle du cache de tableau électrique ou à celle du type de coffret (apparent, encastrable, spécifique Legrand ou autre marque). Une vision d’ensemble limite les incompatibilités et réduit les interventions ultérieures.
« Une enveloppe cohérente, depuis la GTL jusqu’à la porte de tableau, simplifie les extensions, améliore la lisibilité pour les occupants et facilite le travail des intervenants ultérieurs. »
En intégrant ces différents paramètres — dimensions standard, hauteur de pose, accessibilité, matériaux, indices de protection, réserves de modules et contraintes d’espace — la porte de tableau électrique devient un véritable élément de conception, au service de la sécurité et du confort d’utilisation de l’installation.
