Un lave-linge mal branché provoque des fuites, fait disjoncter une installation et use prématurément la machine. Un branchement propre, conforme et méthodique assure au contraire un fonctionnement fiable, une consommation maîtrisée et limite les pannes répétitives.
En suivant un ordre logique pour le raccordement électrique, l’arrivée d’eau et l’évacuation, chaque étape devient claire. Les points sensibles existent, mais ils se gèrent très bien avec quelques contrôles simples au bon moment.
Branchement lave-linge : comprendre les bases avant de commencer
Un raccordement de lave-linge repose sur trois éléments indissociables : l’alimentation électrique, l’arrivée d’eau et l’évacuation. Chaque partie obéit à des règles précises, issues des normes électriques (NF C 15‑100), des préconisations des fabricants et des règles de bon sens pour limiter les risques de fuite ou de court‑circuit.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filAvant toute manipulation, le lave-linge doit être installé à son emplacement définitif ou très proche, sur un sol stable, de niveau, à proximité des points de raccordement. Un support bancal provoque des vibrations, des déplacements de la machine et un vieillissement accéléré des composants mécaniques.
Un branchement maîtrisé commence par une bonne préparation : prise de courant adaptée, robinet d’alimentation à portée du tuyau, syphon ou tube d’évacuation accessible. En vérifiant ces points en amont, le raccordement se fait ensuite étape par étape, sans improvisation.
Normes et sécurité : cadre légal et bonnes pratiques
Un raccordement de lave-linge respecte les normes électriques et les règles sanitaires liées à l’eau. Ces exigences réduisent les risques d’électrocution, d’incendie, de reflux d’eaux usées ou de contamination du réseau d’eau potable.
Références normatives et obligations de sécurité
En France, la norme NF C 15‑100 encadre les circuits électriques destinés aux appareils électroménagers, notamment dans la cuisine, la buanderie et la salle de bain. Elle impose des protections différentielles, des calibres de disjoncteurs adaptés et des règles précises de positionnement des prises.
« La protection des circuits spécialisés alimentant les appareils électroménagers doit garantir la coupure automatique de l’alimentation en cas de défaut d’isolement. » – Synthèse de la norme NF C 15‑100
Les règles d’implantation en salle d’eau imposent des zones de sécurité à respecter. Dans une salle de bain, le lave-linge doit rester hors des volumes de protection immédiats autour de la baignoire ou de la douche. Un interrupteur différentiel 30 mA type A protège le circuit dédié.
Rappels sur la sécurité eau et évacuation
Sur le plan hydraulique, le raccordement doit empêcher tout retour d’eau sale vers le réseau d’eau potable. Cette protection repose sur une séparation claire entre le réseau d’alimentation (robinet + tuyau d’arrivée) et le réseau d’évacuation (siphon, tube de vidange).
Un tuyau d’évacuation correctement positionné évite les siphonnages intempestifs, les débordements et les mauvaises odeurs. Ce point ne se limite pas au confort, il conditionne la bonne vidange du lave-linge et protège la pompe interne.
Préparer le branchement du lave-linge : emplacement et matériel
Une préparation sérieuse évite les allers‑retours en cours de montage. L’objectif consiste à réunir le matériel, contrôler l’environnement et anticiper les contraintes d’espace, de longueur de tuyaux et de circulation d’air autour de la machine.
Choisir le bon emplacement pour le lave-linge
L’emplacement choisi influence directement la qualité du raccordement. Le lave-linge doit rester proche d’une arrivée d’eau froide, d’un point d’évacuation (siphon, tuyau PVC, évier) et d’une prise électrique dédiée. Un sol plan, rigide et résistant à l’humidité limite les vibrations et assure une bonne stabilité.
Un espace suffisant à l’arrière permet de ne pas écraser les flexibles d’eau ni le cordon électrique. Il faut prévoir quelques centimètres de jeu pour laisser circuler l’air et limiter les échauffements. En façade, la porte ou le hublot doit s’ouvrir librement, sans heurter un meuble ou un mur.
Matériel et accessoires nécessaires
Pour raccorder un lave-linge dans de bonnes conditions, plusieurs accessoires restent utiles, même si certains sont fournis d’origine avec la machine :
- tuyau d’arrivée d’eau (souvent livré) avec joints neufs ;
- tuyau de vidange adapté à la hauteur du siphon ou du tube PVC ;
- robinet d’arrêt 20/27 (3/4″) ou adaptateur sur arrivée existante ;
- colliers de serrage pour le tuyau d’évacuation ;
- niveau à bulle pour régler les pieds ;
- clé plate ou multiprise pour ajuster les raccords et les pieds ;
- gants de protection et lampe portative pour les zones peu éclairées.
Le contrôle des joints d’étanchéité livrés avec le tuyau d’arrivée d’eau reste indispensable. Un joint écrasé, fissuré ou manquant conduit à une micro‑fuite parfois invisible au début, mais qui imbibe progressivement le sol.
Tableau récapitulatif : prérequis avant branchement
| Élément à vérifier | Objectif | Action à mener |
|---|---|---|
| Sol et stabilité | Limiter les vibrations et déplacements | Contrôler la planéité, ajuster les pieds |
| Prise électrique | Alimentation conforme et protégée | Vérifier la terre, le calibre du disjoncteur et l’absence de multiprise |
| Arrivée d’eau | Pression suffisante et robinet fonctionnel | Ouvrir et refermer le robinet, vérifier l’absence de fuite |
| Évacuation | Vidange efficace sans débordement | Contrôler le diamètre du tube et la hauteur de la sortie |
| Accessibilité | Maintenance et interventions futures | Laisser un accès au robinet et à la prise sans déplacer tout le mobilier |
Branchement électrique du lave-linge : circuit, prise et protections
L’alimentation électrique constitue un point central du branchement d’un lave-linge. La résistance de chauffe, le moteur et l’électronique demandent une alimentation stable, correctement protégée et raccordée à la terre. Un branchement approximatif provoque des déclenchements répétés du disjoncteur, des surtensions sur la carte électronique et des risques d’échauffement.
Type de circuit et caractéristiques recommandées
En habitat individuel ou collectif récent, le lave-linge est généralement raccordé à un circuit spécialisé, dédié à un appareil ou à un petit groupe d’appareils électroménagers. La norme prévoit :
- une ligne en cuivre de section 2,5 mm² ;
- un disjoncteur divisionnaire 20 A en tête de circuit ;
- un interrupteur différentiel 30 mA de type A en amont ;
- une prise de courant avec contact de terre encastrée ou en saillie.
Ce dimensionnement offre une marge confortable pour encaisser le courant de démarrage du moteur et les appels de puissance de la résistance de chauffe. La terre fonctionnelle protège l’utilisateur en cas de défaut d’isolement de la cuve ou de la carcasse métallique.
Position et type de prise électrique
La prise doit rester accessible, même après installation du lave-linge. Elle ne se place ni derrière un appareil encastré, ni dans un volume exposé aux projections directes d’eau, en particulier dans une salle d’eau. Le cordon du lave-linge doit atteindre la prise sans tension excessive ni rallonge pendante.
En cuisine, le lave-linge partage parfois son environnement avec le four ou la plaque de cuisson. Chaque appareil réclame son propre circuit ou un dimensionnement adapté. Pour un four, le raccordement passe souvent par une prise dédiée ou un domino renforcé. Des ressources spécifiques comme la page branchement four électrique complètent l’approche globale des circuits puissants dans la cuisine.
Étapes du raccordement électrique
Le branchement en lui‑même reste simple, mais se fait dans un ordre précis :
- couper l’alimentation au tableau électrique (disjoncteur général ou circuit concerné) ;
- contrôler l’absence de tension sur la prise si nécessaire avec un testeur ;
- placer le lave-linge assez près de son emplacement final, tout en laissant l’accès à l’arrière ;
- brancher la fiche dans la prise murale, sans adaptateur ni doubleur ;
- réenclencher le disjoncteur et vérifier l’absence d’échauffement ou de jeu au niveau de la prise lors du premier cycle.
En cas de doute sur la conformité du circuit ou de la mise à la terre, un contrôle par un professionnel qualifié apporte une réponse nette et évite des problèmes récurrents de déclenchements ou de panne d’électronique.
Raccordement à l’eau du lave-linge : arrivée, robinet et tuyau
Le raccordement hydraulique du lave-linge se concentre sur l’arrivée d’eau froide. Les machines actuelles gèrent seules la température grâce aux résistances internes. Un branchement correct maintient une bonne pression, évite les coups de bélier et supprime tout risque de fuite au niveau des raccords.
Identifier et préparer l’arrivée d’eau
Un robinet d’arrêt fileté 20/27 (3/4″) constitue la solution la plus courante pour alimenter un lave-linge. Il peut être spécifique ou dériver d’une alimentation existante, par exemple celle d’un évier, d’un lave‑vaisselle ou d’un ancien appareil.
Avant de raccorder le tuyau, plusieurs vérifications rapides rassurent :
- ouvrir puis refermer le robinet pour s’assurer qu’il ne grippe pas ;
- contrôler l’étanchéité de la liaison entre le robinet et le réseau d’eau (absence de suintement) ;
- vérifier la longueur disponible pour que le tuyau atteigne aisément le robinet sans traction.
En rénovation, l’installation d’un robinet auto‑perceur ou d’un té de dérivation sur une canalisation existante constitue une solution fréquente. Dans ce cas, un serrage progressif évite d’endommager le tube d’alimentation.
Montage du tuyau d’arrivée d’eau sur le lave-linge et le robinet
Le tuyau d’arrivée d’eau se fixe à la fois sur l’arrière du lave-linge et sur le robinet. Le montage suit une progression logique :
- repérer l’entrée d’eau marquée sur l’arrière de la machine (généralement filetage mâle) ;
- positionner le joint neuf dans l’écrou du tuyau, côté machine ;
- visser à la main, puis serrer légèrement à l’aide d’une clé sans forcer ;
- répéter l’opération côté robinet avec le joint approprié ;
- ouvrir lentement le robinet en surveillant chaque raccord.
Un serrage excessif déforme les joints et provoque un suintement discret. À l’inverse, un serrage insuffisant crée une fuite nette dès la mise en pression. Un contrôle visuel attentif dans les minutes suivant l’ouverture du robinet repère ces défauts.
Gestion de la pression et accessoires complémentaires
Sur des installations où la pression d’eau atteint un niveau élevé, l’ajout d’un réducteur de pression améliore la longévité des flexibles et limite les chocs hydrauliques. Un clapet anti‑retour intégré dans certains robinets protège aussi le réseau d’eau potable d’un reflux accidentel.
Raccordement à l’évacuation : tuyau, siphon et hauteur de vidange
L’évacuation détermine la bonne vidange de la machine. Un tuyau mal positionné provoque des débordements, des renvois d’odeurs ou un siphonnage qui vide partiellement le tambour pendant le lavage. La pompe du lave-linge travaille alors dans des conditions défavorables.
Options d’évacuation : siphon, tuyau vertical ou évier
Plusieurs solutions se présentent selon la configuration des lieux :
- un siphon spécifique de machine à laver avec piquage dédié ;
- un tuyau de vidange vertical (tube PVC de diamètre 32 ou 40 mm) ;
- un raccordement sur le siphon d’un évier ou d’un lavabo via une prise dédiée.
Le siphon spécifique constitue une solution propre et durable. Il intègre une garde d’eau qui bloque les remontées d’odeurs. Le tuyau vertical, correctement dimensionné et à la bonne hauteur, assure une vidange efficace sans débordement.
Règles de hauteur et de fixation du tuyau d’évacuation
La hauteur de l’extrémité du tuyau de vidange influence directement le fonctionnement du lave-linge. Les fabricants indiquent généralement une plage de hauteur, souvent entre 60 et 90 cm par rapport au sol. Cette position évite le phénomène de siphonnage permanent.
Le tuyau doit :
- former une courbe douce au-dessus du bord du tube ou du siphon ;
- être solidement maintenu par un crochet ou un collier ;
- ne pas être noyé complètement dans l’eau stagnante du siphon.
Une fixation légère mais stable permet de retirer le tuyau pour l’entretien tout en empêchant un désengagement accidentel pendant un cycle de vidange.
Éviter les débordements et les mauvaises odeurs
Un diamètre insuffisant, une canalisation encrassée ou un tuyau glissé trop profondément dans le tube d’évacuation favorise les débordements et les odeurs. Un entretien régulier du siphon et des coudes de la canalisation évite l’accumulation de résidus de lessive, de peluches textiles et de débris.
« Depuis que j’ai relevé la hauteur du tuyau de vidange et nettoyé le siphon, les odeurs ont disparu et le lave‑linge vidange bien plus rapidement. » – Avis d’un utilisateur après correction de son évacuation

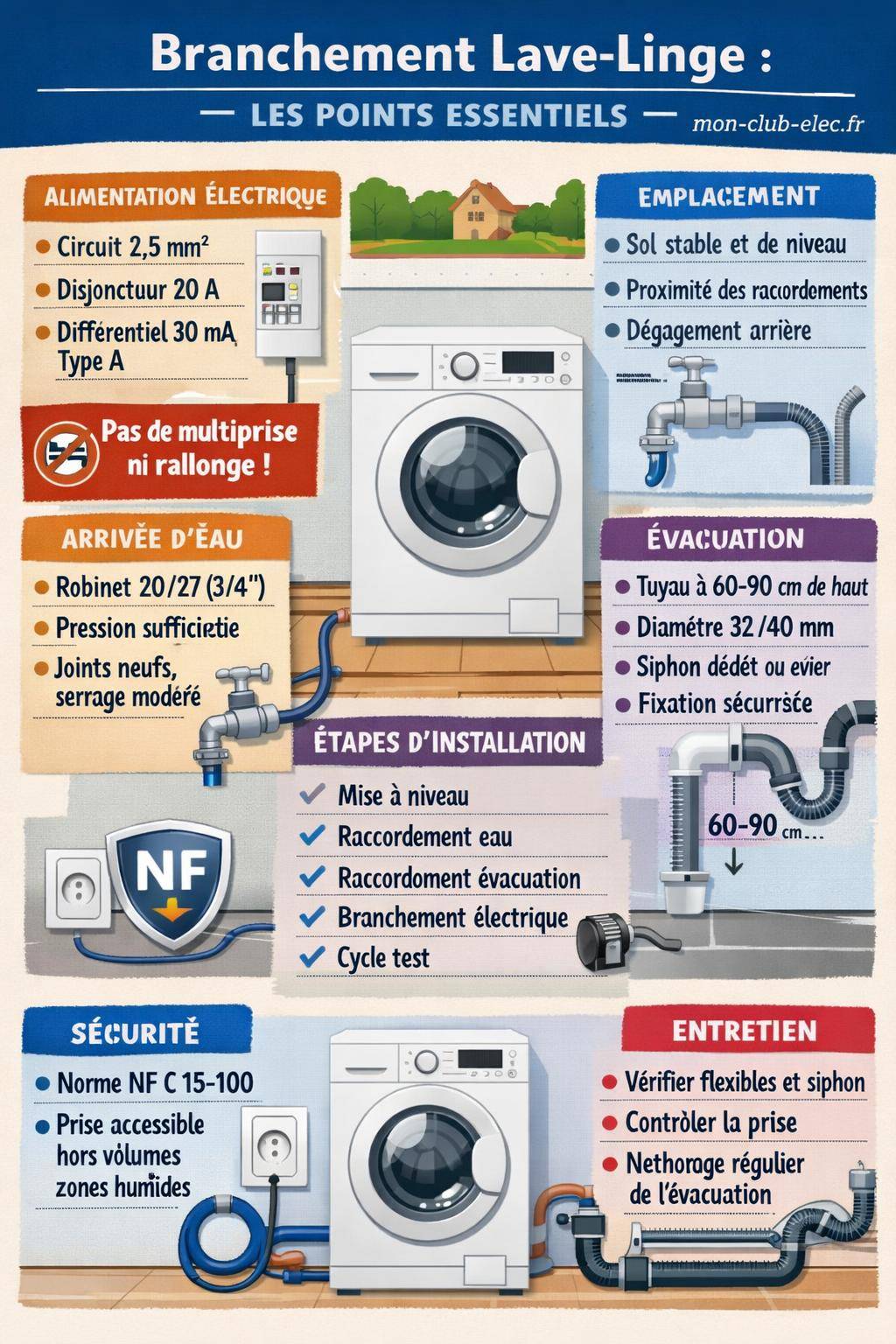

Étapes pas à pas : brancher un lave-linge de A à Z
Une fois l’emplacement choisi, les arrivées d’eau et d’électricité identifiées, le raccordement pas à pas se déroule dans un ordre précis. Chaque phase se termine par un contrôle rapide pour valider la suivante.
1. Positionner et mettre à niveau le lave-linge
Le positionnement initial conditionne le reste du branchement. Procéder ainsi :
- placer la machine à proximité de son emplacement final sans la coller au mur ;
- vérifier l’absence de déformation du sol ou de seuil gênant ;
- utiliser un niveau à bulle sur le dessus de la machine (avant/arrière et gauche/droite) ;
- ajuster les pieds en vissant ou dévissant jusqu’à obtenir une parfaite horizontalité ;
- verrouiller les écrous de contre‑écrouillage s’ils existent.
Une machine correctement de niveau réduit le bruit, limite les déplacements pendant l’essorage et préserve les suspensions internes.
2. Raccorder l’arrivée d’eau
Le branchement de l’eau suit l’ordre suivant :
- couper l’arrivée d’eau générale en cas de modification de robinetterie ;
- installer ou contrôler le robinet d’alimentation 20/27 ;
- fixer le tuyau d’arrivée d’eau à l’arrière du lave-linge (joint neuf en place) ;
- raccorder l’autre extrémité sur le robinet d’alimentation ;
- ouvrir progressivement l’eau en surveillant les raccords.
Le moindre suintement doit être corrigé immédiatement par un resserrage doux ou un remplacement de joint. Un séchage consciencieux de la zone après test permet de repérer facilement une nouvelle fuite éventuelle.
3. Installer le tuyau d’évacuation
Pour l’évacuation, la démarche reste méthodique :
- repérer le point de vidange (siphon, tube vertical, évier) ;
- positionner la courbe du tuyau à la hauteur recommandée par le fabricant ;
- fixer le tuyau avec un support, un collier ou le dispositif fourni ;
- vérifier que le tuyau n’est pas écrasé ou pincé derrière la machine ;
- contrôler la pente générale de la canalisation pour éviter les poches d’eau stagnante.
Une vérification visuelle pendant la phase de vidange du premier cycle confirme la bonne tenue du tuyau et l’absence de débordement.
4. Effectuer le branchement électrique
Une fois l’eau en place, l’alimentation électrique se termine :
- vérifier que la prise est en bon état (pas de traces de brûlure, pas de jeu excessif) ;
- brancher la fiche du lave-linge directement dans la prise ;
- remettre sous tension le disjoncteur du circuit ;
- contrôler l’allumage du bandeau de commande en mettant brièvement la machine sous tension.
L’utilisation d’un détecteur de tension ou d’un testeur de prise permet d’identifier rapidement une absence de terre ou un câblage inversé.
5. Lancer un cycle de test
Un cycle de test sans linge valide l’ensemble du branchement :
- sélectionner un programme court à température modérée ;
- observer la phase de remplissage (absence de fuite, bruit normal) ;
- écouter la phase de rotation (pas de chocs contre les murs, machine stable) ;
- surveiller la phase de vidange (évacuation fluide, aucun débordement) ;
- toucher prudemment le cordon et la prise pour vérifier l’absence d’échauffement anormal.
Ce test offre une vision globale de l’installation avant une utilisation quotidienne. En cas d’anomalie, une correction rapide évite une dégradation de la machine ou du logement.
Cas particuliers : lave-linge en cuisine, salle de bain ou buanderie
La pièce choisie influence la manière de gérer le branchement. Cuisine, salle de bain ou buanderie n’imposent pas les mêmes contraintes de volume, de ventilation et de proximité avec d’autres appareils.
Branchement du lave-linge en cuisine
En cuisine, le lave-linge partage souvent les réseaux avec le lave‑vaisselle et l’évier. L’arrivée d’eau peut être commune, via un robinet double ou un té de dérivation. L’évacuation rejoint fréquemment le siphon de l’évier par un piquage spécifique.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLa gestion de la puissance électrique devient un sujet central, en particulier si le même tableau dessert un four encastrable, une plaque de cuisson ou un micro‑ondes puissant. Une répartition cohérente des circuits spécialisés limite les déclenchements intempestifs et l’échauffement des câbles.
Installation dans une salle de bain
Dans une salle de bain, la notion de volume de sécurité domine. Le lave-linge doit se situer hors des volumes directement exposés à l’eau de la douche ou de la baignoire. La prise de courant doit respecter ces volumes et être protégée par un différentiel 30 mA.
L’humidité ambiante élevée justifie une ventilation renforcée et une attention accrue sur la corrosion des contacts électriques et des éléments métalliques. Les projections d’eau sur les raccords d’arrivée ou d’évacuation réduisent l’espérance de vie des flexibles s’ils restent constamment humides.
Lave-linge en buanderie ou garage
Une buanderie ou un garage offre généralement plus d’espace, mais introduit d’autres contraintes : risque de gel, poussières, chocs mécaniques sur les tuyaux. Les canalisations doivent être protégées contre les baisses de température, surtout l’hiver, pour éviter le gel de l’eau dans le siphon ou les tuyaux de vidange.
La présence d’autres équipements (congélateur, sèche-linge, chaudière) impose une gestion rigoureuse des circuits électriques. Parfois, le lave-linge partage l’espace avec un sèche-linge posé au‑dessus. Dans ce cas, un kit de superposition homologué assure la stabilité de l’ensemble.
Entretien et contrôles réguliers après branchement
Une fois le lave-linge en service, quelques vérifications périodiques prolongent la fiabilité du branchement. Le contrôle ne se limite pas à la machine elle-même, il s’intéresse aussi aux tuyaux, au robinet et à la prise.
Vérifier les flexibles et la robinetterie
Les flexibles d’arrivée et de vidange vieillissent sous l’effet de la pression, de la température et des vibrations. Une inspection visuelle à intervalles réguliers repère :
- fissures ou boursouflures sur la gaine du flexible d’arrivée ;
- traces de rouille ou de calcaire autour des raccords ;
- décoloration ou craquelures sur le tuyau de vidange.
Un remplacement préventif des flexibles tous les quelques années réduit nettement le risque de rupture brutale et d’inondation. Fermer le robinet après chaque utilisation rapproche la pression moyenne à zéro quand la machine reste à l’arrêt.
Contrôler l’état de l’évacuation
Le siphon et les canalisations collectent des fibres textiles, des résidus de lessive et des graisses. Un nettoyage périodique empêche l’obstruction progressive et les mauvaises odeurs. Le démontage du siphon, le rinçage à l’eau claire et, si besoin, l’utilisation raisonnée de produits spécifiques maintiennent une section de passage correcte.
Une évacuation saine se remarque à la vitesse de vidange : si l’eau semble monter dans le tuyau ou gargouiller de manière inhabituelle, une intervention précoce évite un débordement ultérieur.
Surveiller la partie électrique
L’alimentation électrique du lave-linge mérite aussi un suivi discret :
- contrôle visuel de la prise et du cordon (pas de traces noires, pas d’échauffement) ;
- vérification ponctuelle du serrage des connexions au tableau lors d’un entretien global ;
- test de l’interrupteur différentiel (bouton « test ») pour s’assurer de son bon déclenchement.
En cas de déclenchements répétés du différentiel ou du disjoncteur pendant un cycle, le diagnostic se fait méthodiquement : surcharge de circuit, défaut du lave-linge, problème de câblage ou d’humidité dans un composant interne.
