Le multimètre reste l’outil de base pour comprendre ce qui se passe dans un circuit électrique, qu’il s’agisse d’une prise de maison capricieuse, d’un appareil électroménager en panne ou d’un montage sur batterie. Avec quelques repères concrets, un débutant mesure rapidement des tensions, des courants ou une résistance sans se mettre en danger.
Ce guide aborde chaque geste, chaque réglage et chaque piège fréquent. Les premiers tests se font pas à pas, avec des exemples concrets sur l’installation domestique, l’automobile et le petit dépannage. La suite va bien plus loin, notamment sur le choix du calibre, la sécurité et l’interprétation précise des valeurs affichées.
| Point clé | Résumé |
| Rôle du multimètre ⚡ | Mesure la tension, l’intensité et la résistance pour diagnostiquer simplement un circuit. |
| Choix du mode | Sélectionner le bon type de mesure (V, A, Ω) avant toute manipulation. |
| Branchement des sondes | Toujours le noir dans COM et le rouge selon la mesure choisie. |
| Sécurité 🔒 | Débrancher le circuit avant de mesurer la résistance et éviter tout contact avec les parties métalliques. |

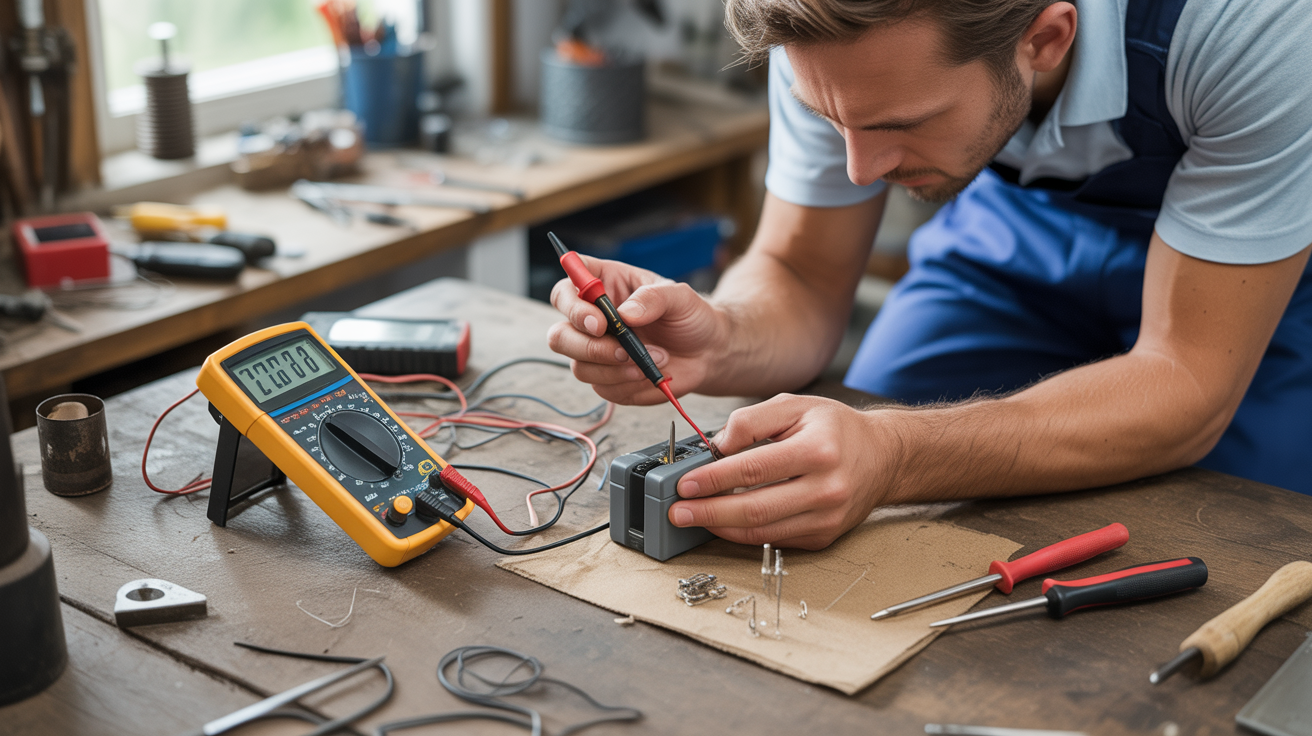

Comprendre à quoi sert un multimètre pour un débutant
Un multimètre combine plusieurs instruments de mesure dans un seul appareil : voltmètre, ampèremètre, ohmmètre, parfois testeur de continuité, de capacité et de fréquence. Pour un débutant, cet outil donne une vision claire du comportement d’un circuit électrique, qu’il s’agisse de courant alternatif (AC) ou de courant continu (DC).
OutillageComment dimensionner un surpresseur d’eau industriel : guide complet 2026En usage domestique, un multimètre permet par exemple de vérifier si une prise délivre bien 230 V, de confirmer la présence d’une phase, de contrôler une rallonge ou un disjoncteur. Il accompagne naturellement toute démarche de diagnostic sur une installation résidentielle en complément d’un guide complet sur l’électricité maison.
Pour un bricoleur ou un passionné d’électronique, l’appareil sert aussi à contrôler un chargeur, à vérifier une alimentation d’ordinateur, à tester une carte électronique, ou encore à diagnostiquer une panne sur une voiture (batterie, alternateur, capteurs).
Les grandes fonctions d’un multimètre expliquées simplement
Un multimètre moderne propose plusieurs modes de mesure. Pour bien débuter, mieux vaut comprendre ce que signifie chaque symbole sur la molette de sélection et sur l’écran.
Mesure de tension AC et DC
La tension se mesure entre deux points d’un circuit. Elle se note V. Un multimètre débutant couvre en général des tensions AC et DC jusqu’à 600 V, ce qui convient largement à l’usage domestique et à la majorité des appareils courants.
Les modèles de base destinés au grand public proposent typiquement :
- Tension AC (alternatif) : jusqu’à 600 V pour le secteur et les réseaux résidentiels ;
- Tension DC (continu) : jusqu’à 600 V pour les alimentations, batteries, circuits électroniques.
Un exemple comme le UNI-T UT131C offre une mesure de tension AC / DC jusqu’à 300 V, ce qui suffit pour les tests sur prises domestiques, multiprises, petits appareils et circuits basse tension.
Mesure de courant AC et DC
Le courant se mesure en ampères (A). Un multimètre débutant sérieux accepte jusqu’à 10 A en AC ou DC. Cette limite couvre la plupart des besoins d’un particulier : test sur circuits de voiture, appareils électroménagers, petits moteurs.
Sur le modèle UNI-T UT131C par exemple, la mesure de courant DC monte jusqu’à 10 A. Au‑delà, il faut prévoir une pince ampèremétrique dédiée ou un multimètre de gamme supérieure.
Mesure de résistance et test de continuité
La résistance se mesure en ohms (Ω). Les multimètres généralistes montent souvent jusqu’à 20 à 40 MΩ selon les modèles. Ces valeurs élevées deviennent utiles pour :
- évaluer la qualité d’isolement d’un élément chauffant ;
- détecter une fuite de courant sur un chauffe‑eau ou un radiateur ;
- vérifier l’état d’un enroulement de moteur.
Les modèles d’entrée de gamme comme l’UNI-T UT131C mesurent souvent jusqu’à 2 MΩ. Pour un débutant, cette plage reste exploitable pour la majorité des petits diagnostics domestiques, à condition de connaître cette limite.
Le test de continuité utilise généralement un bip sonore. Il indique que la résistance entre deux points est très faible. Ce mode sert à :
- contrôler une rallonge ou un câble ;
- vérifier un fusible ;
- identifier un fil coupé dans une prise ou un luminaire.
Pour approfondir ce point, un tutoriel dédié sur la mesure de continuité au multimètre reste très utile.
Mesure de capacité et de fréquence
De nombreux multimètres polyvalents proposent :
- la mesure de capacité des condensateurs (en µF, nF) ;
- la mesure de fréquence (en Hz) pour caractériser un signal ou vérifier un générateur.
Ces fonctions complètent bien un usage en électronique ou en dépannage d’alimentations à découpage. Pour un débutant, elles ne sont pas obligatoires au départ, mais elles ouvrent rapidement le champ des tests possibles.
Les caractéristiques techniques clés pour un débutant
Avant d’utiliser un multimètre, mieux vaut comprendre quelques termes techniques. Certains sont liés à la plage de mesure, d’autres à la sécurité ou à la lisibilité de l’écran.
Plages de mesure courantes en 2026
Les multimètres généralistes destinés aux débutants présentent en général les caractéristiques suivantes :
| Paramètre | Plage typique pour débutant (2026) | Commentaires d’usage |
|---|---|---|
| Tension AC / DC | jusqu’à 600 V | Adapté aux réseaux domestiques et à la plupart des alimentations |
| Courant AC / DC | jusqu’à 10 A | Convient aux circuits résidentiels et à l’automobile |
| Résistance | 20 à 40 MΩ | Mesure de fuites, isolations, enroulements de moteur |
| Capacité | Présente sur modèles polyvalents | Test de condensateurs sur cartes et alimentations |
| Fréquence | Présente sur modèles polyvalents | Contrôle de signaux, vérification de générateurs |
Ces plages couvrent une grande variété d’usages à la maison, en atelier ou sur un véhicule.
Précision, résolution et écran
Pour un usage domestique, une précision d’environ 0,5 % reste recommandée. Cette valeur assure des mesures suffisamment fiables pour des interventions sur l’habitat, tout en maintenant un prix raisonnable.
Côté affichage, un multimètre confortable en 2026 propose souvent :
- un écran LCD rétroéclairé lisible en sous‑sol ou dans un tableau électrique ;
- une résolution d’au moins 6000 points pour afficher clairement les mesures ;
- une fonction de maintien des données (Hold) pour figer la valeur à l’écran ;
- une indication de surcharge lorsque la plage de mesure sélectionnée est dépassée.
Sécurité : comprendre les catégories CAT II, CAT III et les protections
La sécurité reste un volet central dans l’usage d’un multimètre. Les catégories de mesure (CAT) indiquent la capacité de l’appareil à supporter des surtensions transitoires dans différents environnements.
Catégories de sécurité pour multimètre
Les normes les plus courantes sont les suivantes :
- CAT II 600 V : usage domestique ou environnement moins exigeant, adapté à des appareils raccordés à une prise (électroménager, outillage) ;
- CAT III 300 V : selon la norme CEI 61010, conçu pour les tableaux divisionnaires, circuits fixes, éclairage intégré ;
- CAT III 600 V : conforme à la norme IEC61010‑1, adapté aux installations résidentielles ou tertiaires de niveau supérieur.
« Un multimètre de catégorie CAT III reste recommandé pour les mesures directes sur un tableau de distribution ou sur des lignes fixes d’un bâtiment. »
Pour un débutant qui intervient surtout sur une installation domestique, viser au minimum une catégorie CAT III pour la partie réseau constitue un bon compromis entre sécurité et budget.
Protections intégrées fréquentent
Les multimètres modernes intègrent plusieurs systèmes de protection :
- Fusibles internes : double fusible anti‑brûlure pour protéger l’appareil en cas de surintensité ;
- Double isolation du boîtier : limite les risques de contact avec des parties sous tension ;
- Alerte de tension : détection de tension alternative ou de fil sous tension dans une plage de 90 à 1000 V ;
- Protection de surcharge automatique : coupure ou protection après une quinzaine de minutes de surcharge sur certains modèles.
Choisir un multimètre quand on débute : exemples et critères
Pour démarrer dans de bonnes conditions, sélectionner un multimètre orienté débutant avec un ensemble cohérent de fonctions et un niveau de sécurité adapté rend l’apprentissage plus fluide.
Quelques modèles représentatifs
Sur le marché, plusieurs références reviennent souvent pour un premier achat :
- Klein MM6000 : modèle avec un bon rapport qualité / prix, adapté à un usage domestique avancé et au petit tertiaire ;
- Fluke 87V : outil de précision à vocation professionnelle, pensé pour les techniciens et les électroniciens exigeants ;
- Tesman TM510 : multimètre intégrant un mode automatique (autoranging) facilitant la vie des débutants.
L’UNI-T UT131C cité plus haut illustre un multimètre compact, léger (206 g), couvrant déjà tension, courant et résistance, avec une portée suffisante pour l’initiation.
Comparer quelques paramètres utiles
Le tableau suivant illustre quelques points de comparaison pour un modèle type de débutant :
| Critère | Exemple débutant (type UT131C) | Multimètre polyvalent |
|---|---|---|
| Tension AC / DC max | 300 V | 600 V |
| Courant DC max | 10 A | 10 A (avec meilleure protection) |
| Résistance max | 2 MΩ | 20–40 MΩ |
| Capacité / fréquence | Non systématique | Souvent présentes |
| Poids | ≈ 200 g | Variable, souvent plus lourd |
Bien préparer son multimètre avant la première utilisation
Avant toute mesure, quelques vérifications rapides évitent des erreurs et des situations risquées. Cette phase de préparation fait gagner du temps sur le long terme.
Contrôler l’état général de l’appareil
Un contrôle visuel simple suffit :
- boîtier sans fissure ni déformation ;
- écran lisible, sans tache ni fuite de cristaux liquides ;
- molette de sélection fluide, sans point dur ;
- cosses de connexion propres et non oxydées.
Les cordons de mesure méritent aussi une inspection : gaine intacte, absence de coupures, fiches parfaitement insérées. Des sondes abîmées induisent des mesures erronées, voire un risque de court‑circuit.
Vérifier la pile et le calibrage de base
Une pile faible entraîne souvent des valeurs incohérentes. De nombreux appareils affichent un pictogramme de batterie lorsque la tension interne chute.
Pour un débutant, un test simple consiste à :
- positionner le multimètre en mesure de tension DC ;
- mesurer une pile neuve de 1,5 V ou une batterie de 9 V ;
- comparer la valeur attendue à la valeur affichée.
Si l’écart dépasse largement la précision annoncée, un recalibrage professionnel ou un remplacement du multimètre se justifie.
Brancher les cordons et choisir la bonne borne
La majorité des erreurs de débutant proviennent d’un mauvais branchement des cordons. Un rappel clair de la fonction de chaque borne évite bien des frayeurs.
Les bornes typiques d’un multimètre
On retrouve en général :
- COM (noire) : borne de référence commune, reliée à la sonde noire ;
- V / Ω / mA (rouge) : borne utilisée pour les mesures de tension, résistance, continuité et petits courants ;
- 10 A (rouge) : borne dédiée aux courants jusqu’à 10 A, souvent séparée pour plus de sécurité.
La confusion entre la borne COM et la borne positive constitue une difficulté recensée chez de nombreux débutants. Une habitude utile consiste à insérer la sonde noire en COM et à ne jamais la déplacer.
« Toujours vérifier la borne utilisée avant de passer d’une mesure de tension à une mesure de courant. Une mesure de tension avec les cordons encore branchés en mode ampèremètre déclenche souvent un fusible interne, parfois un arc électrique. »
Mesurer une tension en toute sécurité
La mesure de tension représente l’usage le plus fréquent du multimètre. Cette opération se fait en parallèle sur le circuit, sans l’ouvrir.
Étapes pour une tension en courant continu (DC)
Pour mesurer la tension d’une batterie de voiture ou d’une alimentation DC :
- tourner la molette sur le symbole tension DC (souvent V⎓) ;
- choisir un calibre supérieur à la tension supposée (par exemple 20 V pour une batterie de 12 V) si le multimètre n’est pas en mode automatique ;
- brancher la sonde noire sur le pôle négatif, la sonde rouge sur le pôle positif ;
- lire la valeur sur l’écran en vérifiant l’unité (V ou mV).
Un tutoriel plus détaillé sur la mesure de tension avec un multimètre permet d’approfondir différents cas concrets.
Étapes pour une tension en courant alternatif (AC)
Pour contrôler une prise murale 230 V :
- sélectionner le mode tension AC (souvent V~) avec un calibre au‑delà de 230 V, idéalement 600 V ;
- brancher les sondes dans la prise (une dans la phase, l’autre dans le neutre) sans toucher les parties métalliques ;
- vérifier que la valeur se situe autour de 230 V ;
- retirer les sondes avant de modifier la position de la molette.
Mesurer un courant sans détruire son fusible
Mesurer un courant implique de placer le multimètre en série dans le circuit. Cette étape demande plus de méthode qu’une mesure de tension.
Procédure générale de mesure de courant
Pour mesurer un courant DC, par exemple sur une charge alimentée par une batterie :
- basculer la sonde rouge sur la borne mA ou 10 A selon l’intensité attendue ;
- choisir le mode courant DC (A⎓) et un calibre supérieur au courant supposé ;
- couper l’alimentation du circuit ;
- ouvrir le circuit et insérer le multimètre en série, comme un élément du circuit ;
- remettre le courant puis lire la valeur affichée ;
- couper ensuite le courant avant de retirer les sondes.
Une erreur de calibre trop bas déclenche un dépassement de plage, parfois la fusion d’un fusible interne. À l’inverse, un calibre trop haut réduit la précision de la mesure.
Mesurer une résistance et utiliser le test de continuité
La mesure de résistance et le test de continuité s’effectuent hors tension. Cette règle reste non négociable pour protéger l’appareil et la personne.
Mesure de résistance
Pour mesurer la résistance d’une résistance de puissance, d’un chauffage ou d’un capteur :
- mettre hors tension le circuit, débrancher l’appareil concerné ;
- sélectionner le mode Ω avec un calibre adapté (par exemple 200 Ω, 2 kΩ, 20 kΩ, etc.) ;
- placer les sondes aux deux extrémités du composant ;
- attendre que la valeur se stabilise ;
- interpréter le résultat en fonction de la valeur nominale attendue.
Test de continuité
Le test de continuité indique si un chemin électrique reste sans rupture. Le multimètre émet un bip lorsque la résistance est très faible, ce qui est pratique pour :
- rechercher une coupure dans un câble électrique ;
- tester la continuité d’une piste sur un circuit imprimé ;
- valider le bon câblage d’une prise ou d’un interrupteur.
Là encore, le circuit doit être déconnecté de toute source d’énergie. Beaucoup de débutants oublient de quitter le mode continuité avant de mesurer une tension, ce qui fausse la mesure et peut endommager l’appareil.
Exemples concrets d’utilisation au quotidien
Pour un débutant, rien ne remplace quelques scénarios concrets. Ces cas illustrent comment utiliser le multimètre dans la vie de tous les jours.
Diagnostic d’un appareil électroménager
L’outil sert par exemple à :
- vérifier la présence de 230 V sur la prise murale ;
- contrôler la continuité du cordon d’alimentation ;
- mesurer la résistance d’une résistance chauffante (four, lave‑vaisselle, sèche‑linge) ;
- tester un fusible interne ou un thermostat.
En combinant tension, résistance et continuité, un diagnostic structuré s’établit rapidement. Un test de fuite électrique en méga‑ohms sur une résistance chauffante révèle souvent un défaut d’isolement à l’origine d’un déclenchement de différentiel.
Contrôle d’une installation résidentielle
Sur un réseau domestique, un multimètre aide à :
- mesurer la tension entre phase et neutre à plusieurs points du logement ;
- contrôler la présence de la phase sur un circuit d’éclairage ;
- vérifier le bon raccordement du fil de terre sur une prise ;
- confirmer l’absence de tension avant d’intervenir sur un circuit.
Ces mesures complètent les recommandations plus globales d’un guide d’électricité pour la maison et permettent de cibler ensuite un éventuel recours à un professionnel.
Électricité automobile
Sur une voiture ou une moto, le multimètre devient un allié précieux pour :
- contrôler la tension de batterie à l’arrêt et moteur en marche ;
- vérifier la charge par l’alternateur ;
- tester des capteurs (sondes de température, capteurs de position) ;
- rechercher un court‑circuit ou une consommation de courant anormale à l’arrêt.
La plupart de ces opérations se font en tension DC et en mesure de courant DC, avec des calibres adaptés aux valeurs attendues.
Les difficultés fréquentes des débutants et comment les éviter
Même avec un bon appareil, certains pièges reviennent souvent. Les connaître en amont réduit nettement le risque d’erreur.
Choix du calibre et erreur de mode
Un calibre trop haut rend la mesure peu précise. Un calibre trop bas provoque une indication de surcharge, voire un risque pour l’appareil. De nombreux multimètres intègrent un mode automatique (autoranging) qui simplifie cet aspect, comme sur le Tesman TM510.
OutillageSécurité chantier : comment protéger efficacement votre matériel ?Une difficulté fréquente concerne l’oubli de changement de mode : laisser le multimètre en mode continuité ou résistance, puis tenter une mesure de tension conduit à des valeurs aberrantes et parfois à une mise en sécurité de l’appareil.
Sondes, écran et limite des grands calibres
Des sondes cassées, usées ou encrassées faussent la mesure. Un simple nettoyage et un remplacement périodique des cordons évitent ce problème.
Certains multimètres d’entrée de gamme manquent de grands calibres en méga‑ohms, ce qui limite la mesure de fuite d’isolement sur des résistances chauffantes ou des enroulements. Dans ce cas, l’appareil indique une surtension ou une valeur hors plage, sans permettre une interprétation fine.
Les problèmes d’écran (contraste mal réglé, rétroéclairage absent) génèrent aussi des erreurs de lecture. Un environnement lumineux stable et un réglage adapté améliorent nettement le confort.
Bonnes pratiques pour prolonger la durée de vie de son multimètre
Un multimètre bien entretenu reste fiable pendant de nombreuses années. Quelques habitudes suffisent pour préserver la précision et la sécurité.
Entretien courant
Après chaque utilisation :
- ramener la molette sur une position neutre (par exemple tension AC ou OFF selon les modèles) ;
- débrancher les sondes si l’appareil doit voyager ;
- essuyer sommairement le boîtier avec un chiffon sec ou légèrement humide ;
- ranger le multimètre dans une housse ou une mallette.
Un stockage à l’abri de l’humidité et des chocs conserve la qualité de l’isolation et la lisibilité de l’écran.
Contrôles périodiques
À intervalles réguliers, quelques contrôles simples rassurent sur la fiabilité :
- mesure de valeurs de référence (pile 1,5 V, résistance connue) ;
- vérification du bon fonctionnement du bip de continuité ;
- inspection des fusibles internes si un doute existe sur la mesure de courant ;
- remplacement de la pile dès apparition du symbole de batterie faible.
« Un multimètre bien utilisé, contrôlé régulièrement et stocké dans de bonnes conditions reste un partenaire fiable, que l’on soit simple particulier ou bricoleur passionné. »
