Tester la continuité d’un circuit avec un multimètre rassure, évite des heures de recherche de panne et limite les risques de défauts électriques discrets. Entre fils coupés dans une cloison, bornes mal serrées et contacteurs usés, la continuité révèle l’état réel de votre installation.
Encore faut‑il manier le multimètre sans improvisation, choisir le bon mode, interpréter chaque valeur et respecter les règles de sécurité. Les nuances entre continuité, résistance, terre et neutre réservent souvent des surprises au moment du diagnostic…

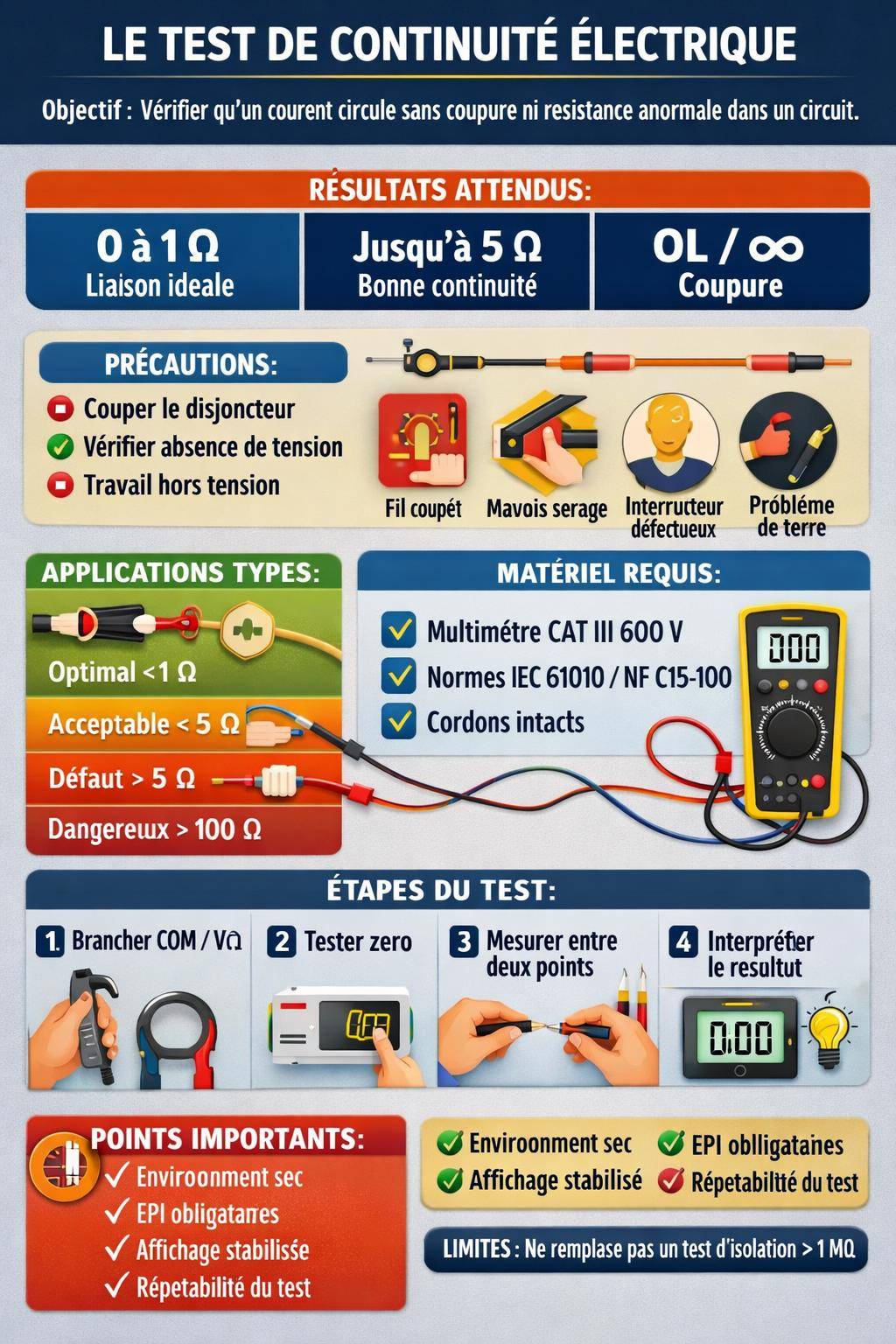

| Élément clé | Résumé |
| Objectif 🔍 | Vérifier si un circuit électrique est fermé et permet le passage du courant. |
| Réglage du multimètre | Placer l’appareil en mode continuité, souvent symbolisé par une icône de diode ou d’onde sonore. |
| Procédure | Appliquer les deux pointes du multimètre aux extrémités du circuit pour détecter un passage électrique. |
| Résultat attendu | Un bip ou une valeur proche de zéro indique que la connexion est bonne. |
Tester la continuité d’un circuit avec un multimètre : principes et enjeux
Tester la continuité consiste à vérifier qu’un courant circule correctement entre deux points d’un circuit électrique, sans coupure, sans résistance anormale et sans mauvais contact. Un test de continuité bien mené met en évidence :
- un fil sectionné dans une gaine ou une cloison,
- un domino ou un bornier mal serré,
- un interrupteur ou un disjoncteur défectueux,
- un défaut de liaison à la terre sur une prise ou un appareil,
- un cheminement de courant parasite inattendu.
En pratique, le multimètre injecte un faible courant et mesure la résistance entre deux points. Une résistance quasi nulle indique une continuité correcte. Une résistance élevée ou infinie signale une rupture ou un mauvais contact. Ce contrôle intervient après la recherche de panne classique, par exemple après une coupure récurrente ou un appareil qui ne s’allume pas.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filDans un logement, la continuité se vérifie aussi sur les liaisons de protection (terre), les boucles d’éclairage, les circuits de prises, les extensions ajoutées lors d’une rénovation. Ce contrôle complète les mesures de tension et de résistance déjà connues, comme présenté dans le guide détaillé sur l’utilisation d’un multimètre : /multimetre-utilisation-guide/.
Pré-requis de sécurité avant tout test de continuité
Mettre totalement le circuit hors tension
Un test de continuité se réalise uniquement sur circuit hors tension. La présence de tension fausse la mesure et met en danger l’utilisateur ainsi que le multimètre. Avant toute intervention :
- positionner le disjoncteur général sur arrêt,
- ouvrir le disjoncteur ou l’interrupteur correspondant au circuit concerné,
- débrancher l’appareil si le test concerne un équipement électroménager ou électronique.
Une fois l’alimentation coupée, on vérifie l’absence de tension avec un Vérificateur d’Absence de Tension (VAT) ou un multimètre en mode voltmètre, entre phase et neutre. L’afficheur ne doit signaler aucune tension.
« Avant tout travail sur une installation électrique, la mise hors tension et la vérification d’absence de tension restent obligatoires. »
Équipements de protection individuelle et environnement
La mesure semble simple, pourtant le respect des règles de sécurité structure la démarche. Les équipements de protection individuelle (EPI) recommandés incluent :
- gants isolants adaptés à la tension d’utilisation,
- lunettes de protection contre les projections ou arcs éventuels,
- chaussures de sécurité, semelles isolantes.
L’environnement doit rester sec, dégagé, sans objets métalliques posés sur les borniers. Les cordons du multimètre ne doivent présenter ni fissure, ni coupure, ni gaine abîmée. Un cordon endommagé devient un point de faiblesse et perturbe les mesures de continuité.
Choisir et régler son multimètre pour le test de continuité
Modes de mesure utilisables : ohmmètre et bip de continuité
Un multimètre standard propose au moins deux modes adaptés au test de continuité :
- Mode ohmmètre (Ω) : mesure chiffrée de la résistance entre deux points.
- Mode bip de continuité : signal sonore lorsque la résistance reste inférieure à un seuil défini.
Sur la plupart des modèles, le mode bip utilise un seuil compris entre 50 et 100 Ω. En dessous de ce seuil, le multimètre émet un signal sonore continu ou intermittent indiquant une continuité jugée correcte pour un contrôle rapide.
Pour un diagnostic plus fin, le mode ohmmètre offre une lecture précise de la résistance. Cette approche s’avère utile pour comparer plusieurs chemins de courant ou pour vérifier un contact mécanique (interrupteur, relais, disjoncteur) qui commence à présenter une résistance anormale.
Choisir la catégorie de sécurité et la conformité
Pour intervenir sur une installation domestique ou tertiaire, un multimètre de catégorie CAT III ou CAT IV s’impose selon la configuration du réseau :
- CAT III 600 V minimum pour les tableaux domestiques courants,
- CAT IV pour les points de livraison et certains réseaux en amont.
L’appareil doit respecter les normes et règles suivantes :
- IEC 61010 pour la sécurité des instruments de mesure,
- NF C15-100 pour les installations électriques basse tension en France,
- marquage CE attestant de la conformité aux exigences européennes.
Les cordons de mesure doivent afficher une tension nominale au moins égale à celle de l’installation. Les fiches bananes doivent s’insérer entièrement dans le multimètre, sans contact métallique apparent.
| Élément | Exigence recommandée | Risque en cas de non-respect |
|---|---|---|
| Catégorie du multimètre | CAT III 600 V (au minimum en domestique) | Arcs internes, destruction de l’appareil |
| Norme | IEC 61010, NF C15-100 | Absence de garanties de sécurité |
| Cordons de mesure | Isolés, sans gaine abîmée, marquage CAT identique | Risque de choc, lectures instables |
| Étalonnage | Tous les 2 ans (usage pro) | Mesures faussées, diagnostics erronés |
Préparer physiquement le multimètre pour la continuité
Branchement des cordons : bornes COM et VΩ
La connexion correcte des pointes de touche conditionne la fiabilité du test :
- insérer le cordon noir dans la borne COM (commun),
- insérer le cordon rouge dans la borne marquée VΩ ou VΩmA selon le modèle.
Les pointes de touche doivent rester propres, sans trace d’oxydation. Une pointe ternie modifie la résistance de contact et crée un doute sur les résultats obtenus.
Ensuite, on place le sélecteur sur le symbole de continuité (généralement un haut-parleur ou une diode couplée à Ω) ou sur la plage ohmmètre adaptée. Sur les multimètres à gamme manuelle, la plage la plus basse (200 Ω, par exemple) convient pour mesurer la continuité de câbles ou de contacts.
Vérifier le zéro et la cohérence de l’appareil
Avant de tester un circuit, une vérification rapide garantit la fiabilité de l’appareil :
- court-circuiter les deux pointes de touche entre elles,
- vérifier que le multimètre bippe (en mode continu),
- contrôler que l’affichage en ohms reste très proche de 0 Ω.
Une valeur légèrement supérieure (par exemple 0,1 Ω à 0,5 Ω) correspond à la résistance propre des cordons. Cette valeur se retrouve ensuite dans toutes les mesures de continuité, ce qui reste normal.
Procédure détaillée pour tester la continuité d’un circuit
Étapes générales de la mesure
La démarche s’applique à la majorité des circuits simples (prises, éclairage, rallonge, appareil électroménager) :
- couper l’alimentation et vérifier l’absence de tension,
- placer le multimètre en mode continuité ou ohmmètre,
- brancher correctement les cordons sur COM et VΩ,
- placer une pointe de touche à chaque extrémité du conducteur ou du composant à tester,
- attendre quelques secondes la stabilisation de la mesure,
- interpréter la valeur affichée ou le bip sonore.
Dans certains cas, le circuit doit être fermé pour obtenir une continuité. Par exemple, pour tester un câble entier entre un point A et un point B, il suffit de shunter les conducteurs à l’une des extrémités et de mesurer à l’autre. Cette méthode évite de se déplacer en permanence et permet de repérer rapidement une coupure ou un mauvais serrage.
Interpréter les valeurs de résistance en continuité
Pour une liaison domestique classique (conducteur cuivre de section standard et longueur raisonnable), on retient généralement les repères suivants :
- Bonne continuité : résistance inférieure à 1 à 5 Ω,
- Continuité idéale : inférieure à 1 Ω sur les liaisons courtes, notamment entre neutre et terre sur un point de référence,
- Coupure / défaut marqué : résistance très élevée ou affichage de type OL (Overload) / ∞.
Une valeur intermédiaire (plusieurs dizaines d’ohms) révèle généralement un contact en fin de vie, un mauvais serrage, une oxydation ou un câble endommagé sur une partie de sa longueur. Dans ce cas, le bip de continuité peut retentir, mais la valeur chiffrée avertit d’un défaut latent.
Tester la continuité d’un câble ou d’une rallonge
Contrôle d’un câble simple (prolongateur, cordon d’appareil)
Pour vérifier la continuité d’un câble (cordon d’alimentation, rallonge, multiprise), la méthode suivante fonctionne dans la plupart des cas :
- débrancher complètement le câble des deux côtés,
- identifier les contacts à tester (phase, neutre, terre),
- placer une pointe de touche sur la broche de la prise et l’autre sur le contact correspondant à l’autre extrémité,
- relever la valeur et répéter l’opération sur chaque conducteur.
Un prolongateur en bon état présente une résistance très faible sur chaque fil (en général inférieure à quelques ohms, selon la longueur). L’absence de bip ou une résistance très élevée révèle :
- un fil coupé ou arraché,
- un contact desserré dans la fiche ou la prise,
- un échauffement passé ayant détérioré les conducteurs.
Vérifier l’absence de court-circuit entre conducteurs
Le test de continuité ne s’arrête pas au contrôle « fil à fil ». On utilise aussi le multimètre pour s’assurer qu’aucun court-circuit interne n’existe entre phase, neutre et terre :
- placer une pointe de touche sur la broche de phase et l’autre sur la broche de neutre,
- vérifier qu’aucun bip ne se produit et que la résistance reste infinie,
- répéter entre phase et terre, puis entre neutre et terre.
Si le multimètre bippe ou affiche une résistance faible entre deux conducteurs qui ne doivent pas être reliés, le câble présente un défaut d’isolement. Il faut alors éviter de le réutiliser.
Tester la continuité dans un circuit d’éclairage
Contrôle des interrupteurs et va-et-vient
Un interrupteur ou un va-et-vient défaillant se diagnostique aisément grâce au test de continuité. Circuit hors tension et interrupteur débranché, la démarche suit la logique suivante :
- position coupure : la résistance mesurée entre les bornes doit être infinie (pas de bip),
- position fermeture : la résistance doit être très faible, souvent inférieure à 1 Ω, avec bip continu.
Sur un va-et-vient, on teste chaque borne par paire, en actionnant le mécanisme. Un fonctionnement cohérent se traduit par des changements nets entre continuité et coupure selon la position. Une résistance intermédiaire en position fermée indique un contact qui chauffe et un risque de panne ultérieure.
Traquer une coupure dans un circuit de lampe
Lorsqu’un éclairage reste éteint malgré le remplacement de l’ampoule, le test de continuité aide à localiser la rupture :
- contrôler la continuité entre le tableau et l’interrupteur,
- puis entre l’interrupteur et le point lumineux,
- vérifier ensuite la continuité du neutre de la lampe jusqu’au bornier du tableau.
En pratique, on isole chaque tronçon et on mesure séparément. Dès qu’un segment affiche une résistance infinie, la coupure se situe sur ce tronçon (câble percé, borne desserrée, connexion oxydée).
Tester la continuité d’un circuit de prises
Contrôler chaque conducteur : phase, neutre, terre
Sur un circuit de prises, la continuité assure la bonne distribution de l’énergie et l’efficacité de la protection. Circuit hors tension, on peut :
- déposer une prise en bout de ligne,
- placer une pointe de touche sur la borne de phase au tableau (disjoncteur coupé) et l’autre sur la borne de phase de la prise,
- répéter l’opération sur le neutre, puis sur la terre.
Une résistance faible sur chaque conducteur confirme la continuité. Une valeur infinie ou très élevée sur l’un des fils signale un problème localisé (précédente prise, connexion intermédiaire, boîte de dérivation).
Analyser la continuité de la terre
La terre assure la protection des personnes en cas de défaut d’isolement d’un appareil. Son contrôle passe par le test de continuité et par la mesure de résistance entre le réseau de terre et les prises.
Les repères habituels pour la résistance de terre sont les suivants :
- Optimal : < 1 Ω,
- Acceptable : < 5 Ω,
- Défaut : > 5 Ω,
- Non protecteur : > 100 Ω.
La tension entre neutre et terre se situe normalement autour de 0 V. Une valeur supérieure à 5 V constitue un signal d’alerte nécessitant un diagnostic approfondi, parfois avec un appareil spécifique de mesure de boucle de défaut.
« Une résistance de terre maîtrisée renforce le fonctionnement des dispositifs différentiels et limite les tensions de contact dangereuses. »
Mesures avancées : continuité, isolation et circuits complexes
Différence entre test de continuité et test d’isolation
Le test de continuité mesure une faible résistance entre deux points censés être reliés. Le test d’isolation, lui, mesure une très forte résistance entre un conducteur et la terre, ou entre conducteurs, pour vérifier l’absence de chemin de fuite.
Sur des installations industrielles ou tertiaires, la norme recommande une résistance d’isolement supérieure à 1 MΩ pour les installations supérieures à 500 V, mesurée avec un appareil dédié injectant 1000 V DC. Le multimètre classique n’atteint pas ces tensions d’essai et ne remplace pas un mégohmmètre.
Continuité dans les circuits complexes : relais, contacteurs, cartes
Dans une armoire électrique ou sur une carte électronique, le test de continuité permet d’identifier rapidement :
- l’état d’ouverture ou de fermeture d’un contact de relais,
- un cheminement de piste imprimée coupée,
- une soudure froide,
- un fusible grillé, visible ou non à l’œil nu.
Sur ces circuits, le schéma conserve une importance décisive. Le test de continuité peut mettre en relation plusieurs points du circuit pour confirmer que le courant suit bien le trajet prévu par le concepteur, sans contournement ni coupure.
Bonnes pratiques lors des tests de continuité
Stabilisation de la mesure et répétabilité
Pour chaque mesure, laisser quelques secondes à l’affichage pour se stabiliser. Un affichage qui fluctue en permanence traduit souvent :
- un mauvais contact des pointes de touche,
- une borne mal serrée,
- un conducteur abîmé par intermittence.
Réaliser chaque mesure au moins deux fois. La répétabilité renforce la confiance dans le diagnostic. En cas de doute, inverser les pointes de touche ou changer de point de contact sur la borne.
Éteindre et ranger correctement après les tests
Une fois la campagne de mesures terminée, éteindre le multimètre et le ranger dans un endroit sec, à l’abri des chocs. En position ohmmètre ou continuité, l’appareil consomme plus de batterie. Oublier de l’éteindre réduit rapidement son autonomie.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLes cordons se rangent sans torsion excessive. Une gaine qui craque ou un cordon plié trop fortement influence les mesures futures de continuité. Un contrôle périodique du zéro (pointes court-circuitées) repère ce type de dégradation.
Utiliser la continuité en complément d’autres mesures au multimètre
Associer continuité, résistance et tension pour un diagnostic complet
Le test de continuité prend toute sa valeur lorsqu’il s’inscrit dans une démarche globale de mesure :
- mesure de tension pour vérifier la présence d’alimentation,
- test de continuité pour contrôler chaque chemin de courant,
- mesure de résistance pour caractériser un composant ou un contact,
- contrôle éventuel d’isolement pour détecter les fuites.
Ce trio de mesures évite les interprétations hâtives. Une tension présente mais une absence de continuité sur un tronçon oriente clairement vers un conducteur coupé ou une borne mal serrée. De même, une continuité correcte avec une tension incorrecte demande une investigation côté alimentation.
Pour approfondir ces aspects, le guide général sur la mesure de résistance avec un multimètre apporte des compléments utiles : /multimetre-mesure-resistance/.
Normes, cadre réglementaire et entretien du matériel
Les normes comme IEC 61010, IEC 61482-2 et NF C15-100 encadrent la conception des appareils de mesure et la réalisation des installations. Respecter ces références garantit une cohérence entre les pratiques de test, les performances des équipements et la sécurité globale.
L’entretien du multimètre et son étalonnage régulier, en particulier en usage professionnel (tous les deux ans), maintiennent la fiabilité des tests de continuité. Un appareil dérivant peu à peu conduit à sous-estimer une résistance de contact ou à négliger un début de défaut de terre.
« Un multimètre entretenu et vérifié régulièrement reste un allié de confiance pour chaque diagnostic de continuité, du simple cordon à l’installation complète. »
