Mémoire Eeprom externe AT25256 (32KB)

La mémoire EEPROM externe AT25256 (32KB) est un type de mémoire non volatile qui offre une solution pratique et fiable pour le stockage de données. Elle est conçue pour être facilement intégrée dans des systèmes électroniques et peut être utilisée pour stocker des données à long terme. La mémoire EEPROM externe AT25256 (32KB) est une solution idéale pour les applications qui nécessitent un stockage fiable et à long terme des données. Dans cet article, nous allons examiner les caractéristiques et les avantages de cette mémoire EEPROM externe.

Mémoire Eeprom externe AT25256 (32KB)

Présentation

Ce circuit est une mémoire Eeprom (mémoire permanente, reprogrammable électriquement) dans un boitier DIP 8 (8 broches) utilisable en communication SPI avec une carte Arduino ou toute autre microcontrôleur.

Cette mémoire est une mémoire 256 Kbits soit 32 Koctets.

Brochage

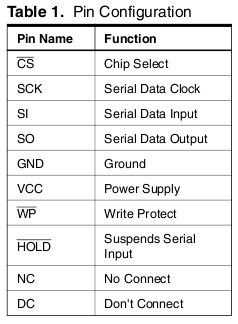

Le brochage de ce CI est le suivant :

Caractéristiques électriques

  • Vcc : jusqu’à 6.25V – typiquement en 5V.

Fonctionnement

Principe de fonctionnement

Voici la structure interne du CI :

  • Protocole de transmission avec MSB first = Bit de poids fort en premier.

Les instructions de l’eeprom

Le registre de statut interne

Les bits BP0, BP1 et WPEN sont utilisés pour la protection interne des données.

Circuit de fonctionnement type

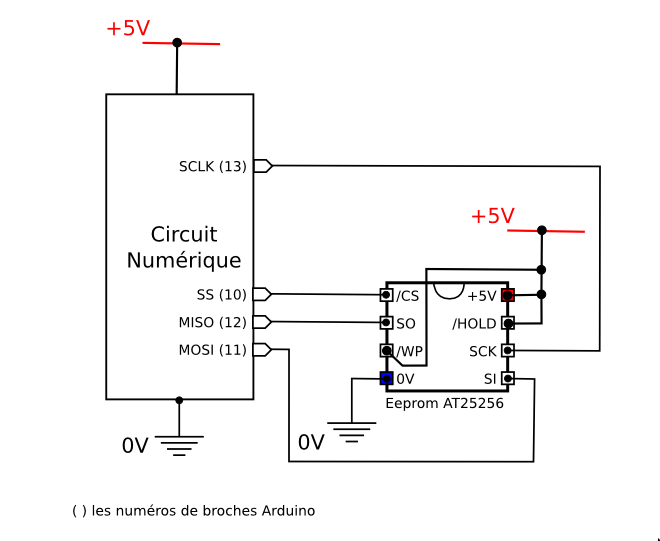

Dans le cas d’une carte Arduino, connecter les broches de l’EEPROM de la façon suivante :

  • broche 1 (Chip Select – CS ) à la broche 10 de l’Arduino
  • broche 2 (MISO) à la broche 12 de l’Arduino
  • broche 5 (MOSI) à la broche 11 de l’Arduino
  • broche 6 (Sérial Clock – SCK) à la broche 13 de l’Arduino

Mise en oeuvre pratique

Avis

Les + :

Les – :

Exemples d’utilisation de ce CI :
