Concevoir un tableau électrique pour une maison de 160 m² impose de respecter rigoureusement la norme NF C 15-100, tout en anticipant les usages actuels : chauffage, électroménager, domotique, borne de recharge, production solaire… Un modèle type bien pensé évite les surcharges, les coupures intempestives et simplifie chaque intervention future.
À partir d’un exemple concret de tableau 4 rangées et 52 modules, explorons une configuration cohérente pour une maison de 160 m², avec une répartition claire des circuits, des protections différentielles adaptées et une réserve modulaire suffisante pour les projets à venir.
| Zone de la maison | Circuits clés recommandés | Intensité conseillée | Pourquoi c’est important |
|---|---|---|---|
| Cuisine | Plaque de cuisson, four, lave-vaisselle, prises dédiées | 32A / 20A / 16A | Zone très énergivore, nécessite circuits séparés pour éviter les surcharges |
| Salon / Pièces de vie | Éclairage, prises générales, réseau RJ45 | 10A / 16A | Confort quotidien + connectivité dans un espace utilisé en continu |
| Chambres | Éclairage, prises, volets roulants | 10A / 16A | Sécurité + motorisation indépendante des volets |
| Salle de bain | Éclairage, sèche-serviette, VMC | 10A / 20A | Zone humide : circuits protégés et conformes NFC 15-100 |
| Extérieur | Éclairage jardin, portail, prises étanches | 10A / 16A | Besoin de circuits étanches et protégés pour conditions extérieures |
| Techniques | Chauffage, ballon d’eau chaude, alarme | 20A / 32A / dédié | Fiabilité énergétique + bonne répartition des charges |

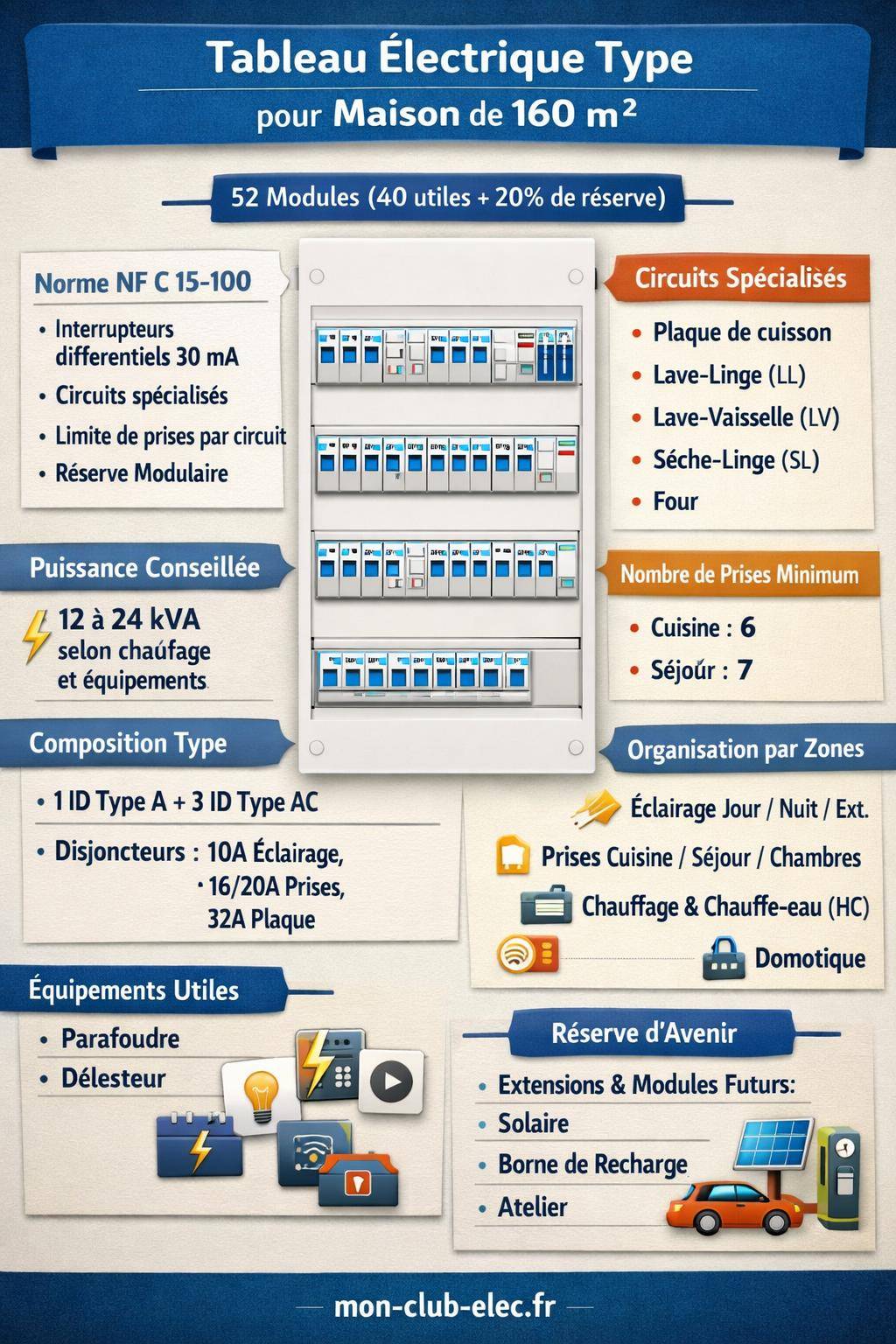

Tableau electrique maison 160m2 – Modele type
Norme NF C 15-100 – Installation residentielle
Repartition des circuits par amperage
Nombre de circuits par type

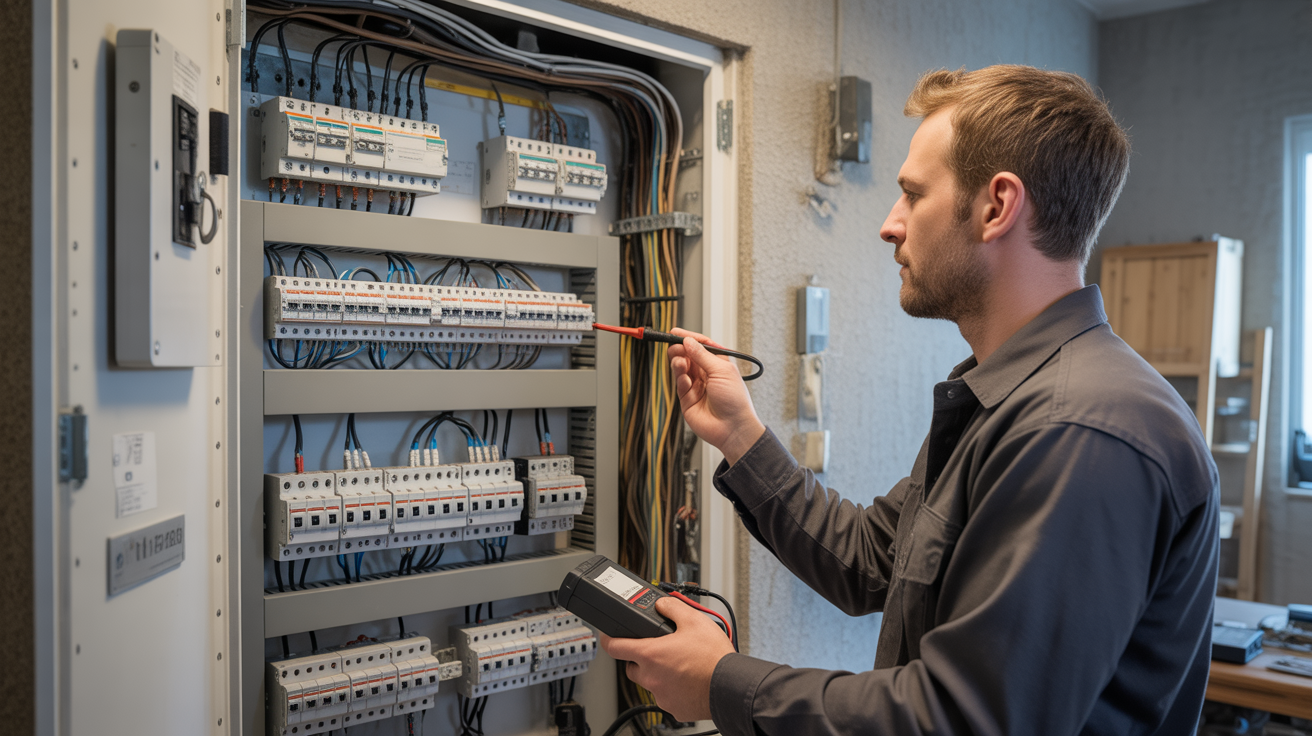

Exemple concret de tableau électrique pour une maison de 160 m²
Pour une maison de 160 m², un tableau principal bien dimensionné repose sur une architecture lisible : plusieurs rangées, une réserve modulaire suffisante et une répartition logique des circuits par usage. La norme NF C 15-100 impose un cadre précis, mais laisse aussi une marge d’optimisation pour organiser les équipements par zones ou par fonctions (éclairage, prises, chauffage, gros électroménager, domotique, etc.).
Dans l’exemple suivant, le tableau électrique se compose de 4 rangées de 13 modules, soit 52 modules au total. Cette configuration accepte un nombre important de circuits tout en conservant une réserve modulaire de 20 % pour les extensions futures : ajout d’une borne de recharge, de nouveaux radiateurs électriques ou d’une production solaire.
Caractéristiques générales de l’exemple de tableau
Pour cadrer le projet, voici le profil de la maison de 160 m² servi de base à ce modèle type de tableau électrique :
- Surface habitable : 160 m² (plain-pied ou étage, peu importe pour la logique de câblage).
- Tableau principal : 4 rangées de 13 modules, soit 52 modules.
- Modules utiles estimés : environ 40 modules.
- Modules totaux requis avec réserve : 48 modules (donc 52 modules réels pour être à l’aise).
- Réserve modulaire : 20 % minimum d’emplacements libres.
- Chauffage : maison potentiellement tout électrique ou chauffage mixte avec eau chaude et chaudière.
- Domotique : gestion du chauffage, du chauffe-eau, et de certains circuits stratégiques.
Norme NF C 15-100 : cadre réglementaire du tableau 160 m²
La norme NF C 15-100 régit la conception des installations électriques basse tension en France. Elle précise les règles de protection, de section des câbles, de nombre de prises par circuit, d’organisation du tableau et de sécurité des personnes. Un tableau conforme réduit significativement le risque d’électrocution, d’incendie et de dysfonctionnement des équipements sensibles.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filElle impose notamment :
- Une protection différentielle 30 mA minimum en tête des circuits pour la protection des personnes.
- Des disjoncteurs calibrés en fonction des sections de câbles et des usages (éclairage, prises, chauffe-eau, radiateurs…).
- Un nombre maximal de prises par circuit, différent selon la section (1,5 mm² ou 2,5 mm²).
- Des circuits spécialisés pour certains gros appareils électroménagers.
- Une réserve modulaire obligatoire sur le tableau, surtout pour les constructions neuves.
« La norme NF C 15-100 impose au minimum 20 % de réserve en nombre de modules sur le tableau de répartition principal pour les installations neuves. »
Pour un tableau de 52 modules, la réserve représente donc au moins 10 à 11 modules libres. Le calcul type utilisé dans l’exemple : 40 modules utiles conduisent à 48 modules requis (avec réserve), donc un tableau 52 modules offre une marge confortable pour les évolutions ultérieures.
Dimensionnement général d’un tableau électrique 160 m²
Le dimensionnement d’un tableau pour une maison de 160 m² repose sur trois axes : la puissance souscrite, la capacité du tableau (nombre de rangées et modules) et la présence de chauffage électrique ou non. L’objectif est de répartir la puissance de façon équilibrée et de limiter le risque de surcharge sur un différentiel ou un disjoncteur.
Puissance du compteur et abonnement conseillé
Pour une maison de cette surface, la puissance d’abonnement recommandée varie selon le mode de chauffage et l’usage de l’électricité. L’intervalle se situe en général entre 12 et 36 kVA. En pratique :
- Maison partiellement électrique (chauffage mixte) : 12 à 15 kVA en monophasé suffisent souvent.
- Maison largement tout électrique, sans borne de recharge ni production solaire : 15 à 18 kVA.
- Maison tout électrique, avec forte puissance appelée (chauffage électrique complet, chauffe-eau, borne de recharge, etc.) : montée progressive vers 18 à 24 kVA.
- Usage intensif, atelier, plusieurs gros consommateurs simultanés : jusqu’à 36 kVA triphasé, surtout si la maison est entièrement électrique.
Capacité du tableau et nombre de rangées
Pour une maison de 160 m², la configuration typique dépend fortement du chauffage, mais la base reste :
- 3 à 4 rangées en maison avec chauffage électrique.
- 3 à 4 rangées également avec radiateurs à eau et chaudière, car les autres usages restent nombreux (prises, éclairage, électroménager, domotique).
Dans l’exemple, le tableau dispose de 4 rangées de 13 modules (52 modules). Ce format laisse une latitude pour ajouter un parafoudre, des modules domotiques, un délesteur, un contacteur heures creuses, et des circuits supplémentaires en cas d’extension ou de projet futur (studio, bureau indépendant, atelier, etc.).
Architecture du tableau : protections différentielles et disjoncteurs
Un tableau 160 m² bien pensé démarre toujours par les interrupteurs différentiels (ID), suivis des disjoncteurs divisionnaires qui protègent chaque circuit. La norme NF C 15-100 fournit une base de dimensionnement, que l’on adapte au profil de la maison.
Interrupteurs différentiels : type AC et type A
Les protections différentielles assurent la sécurité des personnes en détectant les fuites de courant. Dans ce modèle type, on installe :
- 3 interrupteurs différentiels de type AC : ils protègent la majorité des circuits standards (prises classiques, éclairage, certains équipements).
- 1 interrupteur différentiel de type A : il protège les circuits comportant de l’électronique de puissance (plaque de cuisson, lave-linge, borne de recharge, etc.).
La sensibilité retenue est au minimum 30 mA, conformément aux exigences de la norme, pour limiter les risques d’électrocution.
« Un interrupteur différentiel de type A est exigé pour les circuits de plaques de cuisson, lave-linge, borne de recharge de véhicule et certains circuits spécialisés. »
La norme recommande également un dimensionnement par nombre de circuits : 1 interrupteur différentiel par tranche de 5 circuits environ. Pour une maison de 160 m², on atteint facilement plus d’une dizaine de circuits, ce qui justifie l’installation de plusieurs ID et la répartition équilibrée des départs.
Disjoncteurs divisionnaires et calibres standards
Les disjoncteurs sont choisis en fonction du calibre nécessaire et de la section des conducteurs. Les calibres les plus utilisés sur un tableau de maison de 160 m² restent :
- 10 A : circuits d’éclairage en 1,5 mm².
- 16 A : prises de courant en 1,5 ou 2,5 mm² selon le nombre de prises, petits appareils spécialisés.
- 20 A : prises de courant en 2,5 mm², circuits spécialisés, gros électroménagers.
- 32 A : plaques de cuisson électriques ou induction, en 6 mm².
Circuits spécialisés pour une maison de 160 m²
Une maison de cette surface regroupe plusieurs gros appareils électroménagers et des équipements à forte puissance. Chaque usage significatif bénéficie d’un circuit spécialisé, dédié et clairement identifié sur le tableau.
Plaque de cuisson : circuit dédié 32 A
La plaque de cuisson, souvent induction, exige un circuit propre. L’installation type :
- Disjoncteur 32 A.
- Câblage en 6 mm².
- Raccordement sur un interrupteur différentiel type A.
Ce circuit ne sert à aucun autre appareil. Il se repère facilement sur le tableau et reste prioritaire lors des calculs de délestage éventuels.
Gros électroménagers : circuits séparés en 2,5 mm²
La maison de 160 m² héberge en général au moins les appareils suivants :
- Lave-linge.
- Lave-vaisselle.
- Sèche-linge.
- Four.
La configuration standard prévoit 3 circuits spécialisés au minimum pour ces appareils, protégés par des disjoncteurs de 16 A ou 20 A, câblés en 2,5 mm². Selon la disposition de la cuisine et de la buanderie, on répartit ces circuits pour limiter la puissance appelée sur un même interrupteur différentiel.
| Appareil | Disjoncteur conseillé | Section de câble | Type de différentiel |
|---|---|---|---|
| Plaque de cuisson | 32 A | 6 mm² | Type A |
| Lave-linge | 20 A | 2,5 mm² | Type A |
| Lave-vaisselle | 16 ou 20 A | 2,5 mm² | Type AC ou A |
| Sèche-linge | 20 A | 2,5 mm² | Type AC |
| Four | 20 A | 2,5 mm² | Type AC ou A |
Circuits prises de courant dans une maison de 160 m²
Les prises de courant représentent un volume important de circuits, surtout dans un logement spacieux. La norme NF C 15-100 impose des limites en nombre de prises par circuit, qui varient selon la section de câble utilisée.
Circuits prises générales : 1,5 mm² et 2,5 mm²
Deux configurations principales existent pour les circuits de prises :
- Circuit en 1,5 mm² : protégé par un disjoncteur 16 A, avec un maximum de 8 prises par circuit.
- Circuit en 2,5 mm² : protégé par un disjoncteur 16 A ou 20 A, avec un maximum de 12 prises par circuit.
Sur une maison de 160 m², on multiplie les circuits pour limiter les longueurs de câbles et pour garder la maîtrise des puissances par zone : séjour, chambres, cuisine, bureau, extérieur, garage.
Nombre minimal de prises par pièce
La norme impose également un minimum de prises par type de pièce, ce qui influe directement sur le nombre de circuits à prévoir dans le tableau. Exemple :
- Cuisine : au moins 6 prises, dont 4 prises au-dessus du plan de travail.
- Séjour : au moins 7 prises, avec une règle de 1 prise par 4 m² au-delà de 28 m².
- Couloir de plus de 4 m² : au moins 1 prise.
Pour une maison de 160 m², certains séjours dépassent largement 30 m², d’où la nécessité de plusieurs circuits de prises dédiés au séjour et éventuellement à la zone multimédia (TV, box, amplificateur, console, etc.). La cuisine, souvent très équipée, reçoit aussi plusieurs circuits pour éviter les regroupements excessifs sur un même disjoncteur.
Éclairage : circuits et répartition sur le tableau
Les circuits d’éclairage utilisent généralement des conducteurs en 1,5 mm², protégés par des disjoncteurs 10 A. Pour une maison de 160 m², plusieurs circuits se justifient pour couvrir l’ensemble des pièces, couloirs, zones de nuit et extérieurs.
Une répartition fréquente :
- 1 circuit éclairage « zone jour » (salon, cuisine, entrée).
- 1 circuit éclairage « zone nuit » (chambres, dégagements associés).
- 1 circuit éclairage pièces d’eau (salles de bain, WC, buanderie).
- 1 circuit éclairage extérieur (terrasse, jardin, accès garage).
Chaque circuit se raccorde à un interrupteur différentiel, en veillant à ne pas tout concentrer sur la même protection pour éviter de plonger l’habitation dans le noir en cas de déclenchement.
Chauffage, chauffe-eau et domotique dans le tableau 160 m²
Le chauffage et le chauffe-eau représentent une part significative de la consommation électrique. L’intégration de la domotique dans le tableau crée de vraies marges d’optimisation énergétique dans une maison de 160 m².
Chauffage électrique et radiateurs connectés
Pour un chauffage électrique, on prévoit plusieurs circuits de radiateurs, généralement en 2,5 mm² ou 1,5 mm² selon les puissances, protégés par des disjoncteurs de 16 ou 20 A. Dans une maison de 160 m², la configuration peut inclure :
- Circuits de radiateurs par zone (jour/nuit, étage/rez-de-chaussée).
- Un thermostat connecté capable de piloter plusieurs zones.
- Des têtes thermostatiques connectées sur des radiateurs à eau si le chauffage n’est pas entièrement électrique.
Les systèmes connectés proposés par des marques comme Atlantic, Sauter ou Thermor permettent de mieux ajuster les consignes de température. Les économies atteignent souvent jusqu’à 15 % sur la facture de chauffage, en particulier dans les logements de grande surface.
Chauffe-eau électrique et contacteur heures creuses
Le chauffe-eau électrique dispose de son propre circuit spécialisé, souvent en 2,5 ou 4 mm² selon la puissance, associé à un disjoncteur approprié (souvent 20 A). L’usage d’un contacteur heures creuses piloté par le compteur permet de basculer automatiquement le ballon en fonctionnement préférentiel pendant les périodes tarifaires les plus avantageuses.
Sur le tableau, le contacteur heures creuses occupe un module ou plus, relié au compteur via un télé-report, et commandé par le signal heures creuses. Ce montage s’intègre sur la rangée dédiée au chauffage et aux équipements techniques.
Domotique et modules de commande
Les maisons de 160 m² intègrent de plus en plus de modules domotiques directement dans le tableau : pilotage de volets roulants, de l’éclairage, des radiateurs, du chauffe-eau, ou même d’une borne de recharge. Le tableau doit donc prévoir des emplacements libres pour ces modules d’automatisation (rail DIN).
Les vannes thermostatiques connectées, les modules d’interface sans fil avec la chaudière, ainsi que les passerelles vers les systèmes de gestion d’énergie, occupent quelques modules supplémentaires. La réserve modulaire de 20 % prend alors tout son sens pour ne pas se retrouver à court d’emplacements.
Protection, sécurité et équipements complémentaires
Au-delà des disjoncteurs et différentiels, certains compléments renforcent la protection de l’installation. Dans une maison de 160 m², l’investissement se justifie dès que la valeur des équipements ou la fréquence des aléas augmente.
Parafoudre et zones orageuses
Le parafoudre devient obligatoire dans certaines zones orageuses définies par la réglementation, ou quand la maison est alimentée par une ligne aérienne. Il protège les équipements électroniques contre les surtensions induites par la foudre.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLe module parafoudre se place en tête du tableau, après le disjoncteur de branchement, et avant les interrupteurs différentiels. Il occupe plusieurs modules, ce qui motive encore une fois le choix d’un tableau suffisamment large en nombre de modules (52 dans notre exemple).
Délesteur et gestion de la puissance
Le délesteur optimise la consommation en coupant ponctuellement certains circuits non prioritaires lorsque la puissance maximale souscrite est sur le point d’être atteinte. Dans une maison de 160 m², cette fonction trouve sa place lorsque :
- Le chauffage est électrique.
- La puissance souscrite reste modérée.
- Plusieurs appareils gourmands fonctionnent en même temps.
Le délesteur surveille la puissance instantanée et interrompt temporairement certains circuits jugés non indispensables, par exemple un radiateur d’appoint ou un chauffe-eau, pour éviter le déclenchement du disjoncteur général.
Exemple de répartition sur 4 rangées et 52 modules
Pour visualiser la structure globale, voici un modèle type de répartition des modules sur un tableau 4 rangées – 52 modules pour une maison de 160 m². Il s’agit d’un schéma cohérent, à adapter ensuite à chaque projet, un peu comme on le fait pour un schéma de tableau électrique de 100 m² ou un tableau électrique de maison de 80 m².
| Rangée | Éléments principaux | Nombre approximatif de modules |
|---|---|---|
| Rangée 1 | Parafoudre, 1 ID type A 30 mA, disjoncteurs plaque, lave-linge, four, lave-vaisselle | 10 à 12 modules |
| Rangée 2 | 1 ID type AC 30 mA, disjoncteurs prises cuisine, prises séjour, prises multimédia | 10 à 12 modules |
| Rangée 3 | 1 ID type AC 30 mA, disjoncteurs éclairage jour/nuit, éclairage extérieur, prises chambres | 10 à 12 modules |
| Rangée 4 | 1 ID type AC 30 mA, contacteur heures creuses, disjoncteurs chauffe-eau, circuits chauffage, délesteur, modules domotiques | 10 à 12 modules |
Anticiper les projets futurs : agrandissement et solaire
Une maison de 160 m² évolue souvent : extension, aménagement de combles, création d’un studio indépendant, installation de panneaux solaires ou d’une borne de recharge. Le tableau principal doit intégrer cette perspective dès la conception.
Prévoir l’extension ou l’atelier
Si un projet d’agrandissement ou d’atelier est envisagé, la stratégie consiste à réserver des emplacements pour :
- Un disjoncteur de départ vers un tableau secondaire.
- Des circuits supplémentaires déjà identifiés sur le schéma, même si non câblés immédiatement.
- Une éventuelle alimentation spécifique pour machines d’atelier ou bureau hautement équipé.
Le tableau 52 modules prend alors l’avantage sur un tableau plus réduit, qui obligerait à tout remanier lors des travaux ultérieurs.
Production locale solaire et équipements sensibles
En cas de production locale solaire, certains modules supplémentaires sont nécessaires : disjoncteurs, sectionneurs, éventuellement un système de gestion d’injection. Ces éléments s’insèrent parfois dans un coffret dédié, mais un raccordement clair au tableau principal reste essentiel pour la cohérence globale de l’installation.
Par ailleurs, la présence d’appareils sensibles (serveur, NAS, matériel audio, domotique, alarme) motive une organisation spécifique des circuits, voire l’ajout de dispositifs de protection renforcés (parafoudre de type 2, onduleurs, etc.). La répartition de ces circuits sur des différentiels distincts limite l’impact d’un défaut localisé sur l’ensemble du logement.
« Une installation bien pensée se lit presque comme un plan de la maison : chaque zone de vie, chaque usage majeur, possède ses propres circuits clairement identifiés sur le tableau. »
