Une sortie de VMC en toiture mal posée laisse passer l’eau, l’air froid et l’humidité dans les combles. Elle fragilise la couverture, sature l’isolant, dérègle les débits de ventilation et finit par abîmer le bâti. Pourtant, une mise en œuvre conforme reste accessible, à condition de suivre une méthode rigoureuse et de respecter chaque détail d’étanchéité.
Entre normes NF DTU, choix de la tuile à douille, pente des gaines, isolation en combles et gestion de la condensation, chaque étape conditionne la durabilité de l’installation. Ce guide technique explique comment assurer une sortie de toiture VMC performante et étanche, en limitant les risques de désordres et de fuites dans le temps.
| Élément clé | Points essentiels |
| Objectif de la sortie VMC | Évacuer correctement l’air vicié vers l’extérieur tout en évitant les infiltrations et remontées d’humidité. |
| Mise en place | Installer la sortie sur le toit en respectant la pente, le diamètre du conduit et la fixation sûre du chapeau d’évacuation. |
| Assurer l’étanchéité | Utiliser un solin adapté, un joint de qualité et vérifier l’ajustement avec la couverture pour empêcher toute infiltration d’eau. |
| Bonnes pratiques | Contrôler régulièrement l’étanchéité, éviter les obstacles dans le conduit et garantir une ventilation fluide 🌬️. |
Sortie toiture VMC : cadre réglementaire et enjeux d’étanchéité
La sortie en toiture d’un système de ventilation mécanique contrôlée ne relève pas d’un simple perçage de couverture. Elle répond à un cadre normatif strict, centré sur la sécurité, l’hygiène de l’air intérieur et la préservation du bâti contre l’humidité et les infiltrations.
En France, la sortie de VMC en toiture reste la solution de référence. Elle évite les rejets en façade dans des zones sensibles (fenêtres, entrées d’air), limite les nuisances pour le voisinage et respecte plus facilement les exigences de tirage et de dépression du réseau de ventilation.
Normes et textes de référence pour la sortie de toiture VMC
La fabrication et la mise en œuvre d’une sortie de VMC en toiture reposent principalement sur les références suivantes :
- NF DTU 68.3 : texte central pour la ventilation mécanique dans le résidentiel.
- Norme EN 13779 : exigences de performance pour la ventilation non résidentielle, utile comme référentiel de conception.
- Annexe C3 PEB : cadrage des performances énergétiques et des flux d’air.
« La NF DTU 68.3 impose une évacuation de l’air vicié vers l’extérieur, en toiture, avec un dispositif conçu pour résister durablement aux intempéries et garantir une continuité d’étanchéité. »
Ces textes encadrent notamment le dimensionnement des conduits, le positionnement de la sortie, la limitation des pertes de charge et la maîtrise des fuites d’air sur l’ensemble du réseau.
Pourquoi la sortie toiture VMC reste obligatoire dans la majorité des cas
Dans l’habitat individuel, la sortie en toiture s’impose dans la grande majorité des configurations. Elle évite les rejets sous avancée de toit ou vers des zones sous-ventilées, souvent sources de remontées d’odeurs et de réintroduction d’air humide dans le logement.
Une sortie mal placée en façade provoque parfois des phénomènes de court-circuit d’air. L’air expulsé par la VMC est alors réaspiré par une entrée d’air ou une fenêtre ouverte. L’efficacité de la ventilation s’effondre et l’humidité stagne dans les pièces d’eau.
Caractéristiques techniques des conduits de sortie toiture VMC
La performance et l’étanchéité d’une sortie toiture commencent par le bon dimensionnement et la qualité des conduits. Un tube trop étroit, un réseau trop fuyant ou mal isolé génèrent des condensats, des pertes de charge et des bruits d’écoulement d’air.
Diamètres des gaines et vitesses d’air à respecter
Les sections des conduits de VMC doivent respecter des diamètres standards, compatibles avec les piquages du caisson, les bouches et les accessoires (manchons, réductions, tuiles à douille).
- Diamètres usuels : 80 mm, 110 mm, 125 mm, 160 mm.
- Diamètre minimal pour une sortie toiture : 160 mm (aucune lanterne ou chatière en dessous de 160 mm).
- Vitesse d’air maximale en vertical : 5 m/s, pour limiter les pertes de charge et les nuisances sonores.
- Débit maximal par bouche : 0,5 m³/s, à adapter selon le type de pièce (cuisine, salle de bains, WC).
Un conduit sous-dimensionné augmente fortement la vitesse d’air. Les pertes de charge augmentent, le caisson force, la consommation électrique progresse et les débits réels baissent. À l’inverse, un diamètre adapté stabilise les flux et limite les vibrations.
Étanchéité du réseau : fuites admissibles et conséquences
Pour un réseau neuf, la norme tolère un taux de fuite de 12 % maximum. Au-delà, l’installation perd en efficacité et l’air vicié s’échappe dans les combles au lieu de sortir en toiture.
Des jonctions mal serrées, des manchons non étanches, ou des gaines souples abîmées provoquent des fuites d’air qui :
- réduisent les débits d’extraction dans les pièces d’eau ;
- chargent en humidité l’isolant en combles ;
- créent des zones de condensation au niveau des raccords ;
- dégradent les performances thermiques globales du toit.
| Élément | Exigence ou valeur conseillée | Enjeu pour l’étanchéité |
|---|---|---|
| Diamètre sortie toiture | ≥ 160 mm | Limite les pertes de charge et évite les surpressions |
| Vitesse de l’air en vertical | ≤ 5 m/s | Réduit le bruit et la condensation dans les coudes |
| Taux de fuite réseau neuf | ≤ 12 % | Empêche les rejets d’air humide dans les combles |
| Type de gaines | Isolées et adaptées aux débits | Maintient la température de l’air et limite le choc thermique |
Implantation de la sortie de VMC en toiture : distances et positionnement
La position exacte de la sortie conditionne autant l’étanchéité que le confort d’usage. Une implantation hasardeuse entraîne des entrées d’air parasite, des nuisances pour le voisinage et une dégradation de la couverture.
Distances réglementaires autour de la sortie toiture
La réglementation impose des distances minimales à respecter pour toute sortie de VMC en toiture :
- 8 m d’une habitation voisine au minimum, pour éviter les rejets vers un bâtiment adjacent.
- 40 cm des fenêtres et ouvertures, pour éviter les remontées d’odeurs ou de vapeur.
- 60 cm des entrées d’air (grilles, prises d’air neuf), afin de limiter tout court-circuit d’air.
Un mauvais positionnement expose à des remontées d’air vicié vers une fenêtre de toit, un chien-assis ou une prise d’air de chaudière. Le tirage naturel du toit, les vents dominants et la configuration des pentes influencent aussi la dispersion des rejets.
Choisir la bonne zone de la toiture
Au-delà des distances minimales, la stratégie d’implantation tient compte :
- de la pente du toit et de l’accessibilité pour l’entretien ;
- du type de couverture (tuiles, ardoises, bac acier, shingle) ;
- de la présence d’un écran sous toiture ou d’un pare-pluie ;
- du nombre de sorties techniques déjà présentes (ventilation, évacuation sanitaire, fumisterie).
Une implantation dans une zone facilement accessible par l’intérieur et par l’extérieur simplifie grandement les interventions ultérieures sur les gaines, le caisson ou le chapeau de toiture.
Contraintes d’installation et matériaux pour une sortie VMC étanche
Une sortie de VMC en toiture n’assure son rôle que si chaque composant est compatible avec la couverture et correctement intégré au complexe d’étanchéité. Le choix des accessoires conditionne la durabilité de la pose.
Gaines isolées et conduits rigides : la base d’une installation fiable
Dans les combles ou les faux plafonds, les gaines isolées restent incontournables. L’air extrait est chaud et humide. S’il circule dans un conduit non isolé traversant une zone froide, le point de rosée est rapidement atteint et l’eau condense à l’intérieur de la gaine.
Pour limiter ce phénomène, deux axes robustes :
- utiliser des conduits rigides ou semi-rigides pour les tronçons principaux (caisson – sortie toiture) ;
- poser un isolant enrobant continu sur toute la longueur en zone non chauffée.
Les conduits rigides limitent les poches d’eau, résistent mieux à la déformation et assurent un diamètre constant, contrairement à certaines gaines souples qui s’écrasent ou se tordent.
Accessoires de toiture obligatoires : tuile à douille et chapeau
Pour une évacuation correcte et une étanchéité pérenne, la sortie de VMC en toiture repose sur un ensemble d’éléments dédiés :
- Tuile à douille ou élément de couverture spécifique, adapté au type de toit.
- Chapeau de ventilation (ou terminal de sortie) pour protéger de la pluie, de la neige et des intrusions animales.
- Manchon ou embase assurant le raccord étanche entre la gaine et la douille.
- Colliers de serrage et joints adéquats pour garantir l’étanchéité à l’air.
L’usage de lanternes ou chatières en-dessous de 160 mm reste à proscrire. L’ouverture ne permet pas un débit suffisant, augmente la vitesse de l’air et les risques de bruit et de condensation.
Espace disponible pour l’entretien et les réglages
La pose doit laisser un espace suffisant autour de la gaine et du caisson VMC, notamment dans les combles. Un passage minimal pour un intervenant s’avère indispensable pour :
- contrôler l’état des raccords et des colliers ;
- ajuster les débits au niveau du caisson ;
- remplacer une section de gaine ou un isolant imbibé ;
- intervenir sur le chapeau depuis l’intérieur si nécessaire.
Une installation totalement enclavée sous un plancher de combles perdus rend chaque intervention complexe et coûteuse. La réflexion sur le cheminement des gaines se fait donc en même temps que la préparation de l’accès.
Étapes de pose d’une sortie toiture VMC : méthode et bonnes pratiques
La pose d’une sortie de VMC en toiture obéit à une chronologie précise. Chaque étape contribue au maintien de l’étanchéité à l’air et à l’eau, depuis le caisson jusqu’au chapeau extérieur.
1. Préparation du réseau et du caisson de VMC
La conception démarre par le repérage des bouches d’extraction dans les pièces humides et par la définition du positionnement du caisson. Le caisson doit idéalement rester dans une zone tempérée ou au minimum bien isolée de l’extérieur.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLe choix du modèle (simple flux, hygroréglable, double flux) influence le nombre de gaines et le type de sorties nécessaires. Une conception globale de l’installation facilite ensuite la pose de la sortie toiture.
2. Percement et adaptation de la couverture
L’ouverture dans la couverture se fait en tenant compte de la structure (chevrons, liteaux, voliges) et de la présence éventuelle d’un écran sous toiture. La zone doit :
- garantir une belle assise pour la tuile à douille ;
- éviter les coupes structurantes dans les chevrons ;
- préserver la continuité de l’étanchéité à l’eau.
La tuile existante est déposée puis remplacée par une tuile à douille ou un élément de sortie compatible, avec reprise des recouvrements et des joints pour éviter les infiltrations latérales.
3. Raccordement de la gaine à la tuile à douille
Depuis l’intérieur, la gaine principale est amenée au droit de la douille. Le raccordement repose sur :
- un manchon de liaison au bon diamètre (souvent 160 mm) ;
- un ou deux colliers de serrage pour bloquer la gaine sur le manchon ;
- un joint d’étanchéité (bande, manchon élastomère) pour éviter les fuites d’air.
La gaine est ensuite isolée sur toute sa longueur accessible en combles ou en faux plafond. L’isolant est maintenu en continu, sans interruption au niveau des raccords, pour limiter les ponts thermiques.

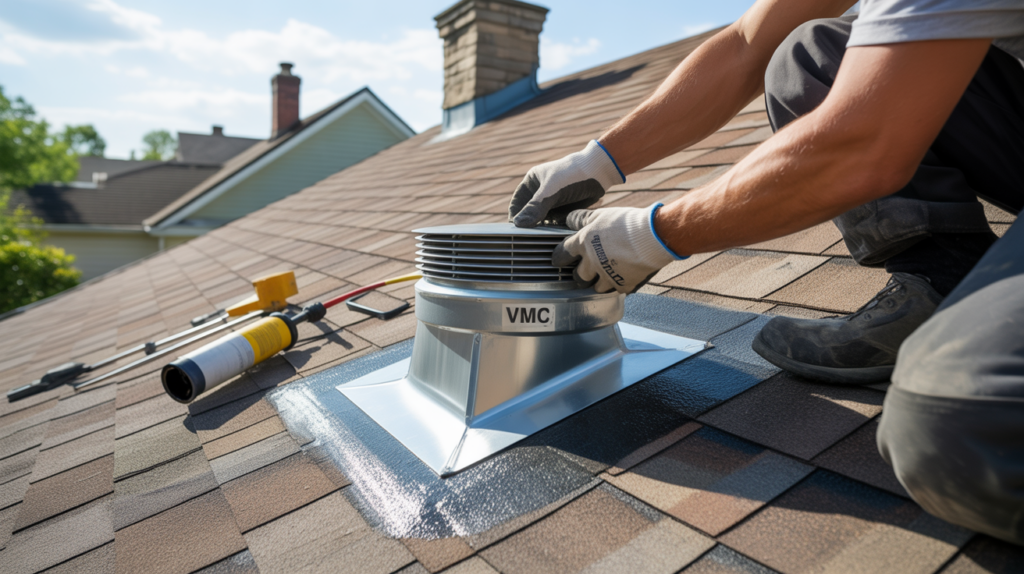

4. Mise en place du chapeau et finitions en toiture
En extérieur, le chapeau ou terminal de ventilation est fixé sur la douille selon les prescriptions du fabricant. L’ensemble doit opposer une résistance efficace :
- aux pluies battantes et à la neige ;
- aux vents dominants qui peuvent créer des dépressions ;
- aux intrusions d’oiseaux et de nuisibles.
Les raccords entre tuile à douille, chapeau et couverture se réalisent avec les joints fournis ou des bandes d’étanchéité complémentaires, compatibles avec le matériau du toit.
Condensation dans les gaines de VMC : comprendre les causes
La condensation constitue le principal ennemi d’une sortie de VMC en toiture. Dès que l’air chaud et humide circule dans un volume froid, le risque de formation de gouttes d’eau à l’intérieur des conduits augmente fortement.
Principales causes de condensation dans une sortie toiture VMC
Plusieurs facteurs techniques ou d’usage provoquent l’apparition d’eau dans les gaines :
- Gaines non isolées en zone froide (combles non chauffés, vides sanitaires ventilés).
- Choc thermique entre l’air chaud extrait et les parois froides de la gaine.
- Longueur excessive du réseau ou cheminement trop tortueux avec de nombreux coudes.
- Pente mal réalisée laissant des points bas où l’eau stagne.
- Caisson moteur placé en zone froide sans isolation suffisante.
- Débits insuffisants (VMC déréglée, sous-dimensionnée ou défaillante).
- Clapet anti-retour défectueux, laissant entrer l’air froid extérieur.
- Humidité globale élevée dans le logement (absence d’aération, séchage de linge intérieur).
- Mauvaise utilisation : VMC coupée longtemps, surtout en hiver, alors que des douches sont prises.
Chaque facteur renforce le suivant. Une gaine non isolée combinée à une VMC arrêtée fréquemment conduit très vite à des poches d’eau, des gouttes au niveau des bouches et parfois des fuites sur les plafonds.
Phénomènes visibles lors d’une condensation excessive
Lorsque la condensation s’installe, plusieurs symptômes apparaissent :
- Eau dans les conduits ou bruit de ruissellement dans les gaines.
- Déformation de la gaine souple, qui se tasse ou se gorge d’eau.
- Poches d’eau stagnante dans les parties basses du réseau.
- Fuites sur les faux plafonds ou traces d’humidité localisées.
- Humidification des tuiles et liteaux autour de la sortie toiture.
Ces signes constituent des alertes à traiter sans attendre. L’eau finit par migrer vers l’isolant, les bois de charpente et les composants électriques de la VMC.
Dégâts possibles en cas de sortie toiture VMC mal conçue
Une sortie de toiture mal pensée ne se limite pas à quelques gouttes d’eau. Les conséquences s’accumulent au fil des saisons et fragilisent progressivement la maison.
Impact sur la ventilation et le confort intérieur
Un réseau chargé en eau et en condensation perturbe l’extraction de l’air vicié :
- Mauvaise extraction d’humidité dans la salle de bains, la cuisine et les WC.
- Augmentation de la buée sur les miroirs et les vitrages.
- Odeurs persistantes et air plus lourd dans le logement.
- Risque de développement de moisissures sur les murs froids.
Lorsque les bouches sont obstruées par des condensats ou que les gaines sont partiellement remplies d’eau, les débits réels chutent et l’équilibre de pression dans le logement se dérègle.
Atteintes au bâti et aux matériaux d’isolation
Sur le plan structurel, les désordres s’étendent parfois bien au-delà du réseau de VMC :
- Dégradation ou remplacement prématuré des gaines de ventilation.
- Isolation imbibée d’eau autour de la gaine, créant des ponts thermiques.
- Déformation ou affaissement des faux plafonds, surtout en plaques de plâtre.
- Risques électriques (court-circuit) si l’eau atteint les connexions ou le caisson.
- Apparition de moisissures sur les bois de charpente et les parements.
À terme, ces désordres entraînent des travaux lourds : reprise de l’isolation, réfection partielle de la couverture, changement de réseau de VMC voire assainissement complet des combles.
Solutions techniques pour une sortie toiture VMC étanche et durable
Une approche globale de la sortie toiture de VMC permet de limiter les risques de condensation et d’infiltration. L’objectif : maîtriser les flux d’air, protéger les conduits et garantir la continuité de l’étanchéité à l’air et à l’eau.
Sortie en toiture adaptée et conduits bien orientés
La base repose sur une sortie en toiture avec douille adaptée au type de couverture. Les fabricants proposent des kits spécifiques pour tuiles mécaniques, plates, ardoises ou bacs acier, avec embase d’étanchéité intégrée.
Le cheminement des gaines doit respecter une pente continue vers la sortie, sans point bas. En pratique, la gaine remonte progressivement depuis le caisson jusqu’à la douille, avec des coudes limités et des longueurs raisonnables.
Isolation systématique des gaines en zone froide
Dans les combles, la protection thermique des conduits reste décisive. Plusieurs solutions se combinent :
- gaines déjà pré-isolées d’usine avec une épaisseur adaptée ;
- enrobage complémentaire avec des coquilles isolantes ou des rouleaux d’isolant ;
- veille au maintien de la continuité de l’isolant autour des coudes et raccords.
En cas de rénovation, une dépose et reprise partielle de l’isolation au niveau des gaines s’avère parfois nécessaire pour reconstituer un pare-vapeur continu et éviter les fuites d’air chaud vers les combles.
Gestion des condensats : pentes, récupérateur et clapet anti-retour
Lorsque la condensation reste difficile à supprimer totalement (longs réseaux, zones très froides), des dispositifs complémentaires sont utiles :
- Récupérateur de condensats sur certaines parties de la gaine, avec évacuation gravitaire ou vers un point de collecte.
- Clapet anti-retour fonctionnel pour empêcher l’air extérieur froid de descendre dans les gaines à l’arrêt.
- Réduction des coudes à 90° au profit d’angles plus doux.
Un diagnostic hygrométrique professionnel mesure parfois l’humidité réelle des combles et du logement. Ce type d’expertise aide à confirmer la pertinence d’un récupérateur de condensats ou d’une reprise partielle de réseau.
Ventilation et protection des combles
La ventilation des combles et la mise en place d’un écran sous toiture adapté complètent la stratégie. Un comble sain évacue plus facilement la vapeur d’eau et limite les zones de condensation sur les parois froides.
Un écran sous toiture perméable à la vapeur mais étanche à l’eau et à l’air, associé à un pare-vapeur côté intérieur correctement posé, crée un ensemble cohérent, compatible avec la présence d’une sortie de VMC.
Bon usage, entretien et contrôle périodique de la sortie toiture VMC
Une sortie toiture bien conçue conserve ses performances sur la durée à condition d’être correctement utilisée et entretenue. Le comportement des occupants influe autant que la qualité de pose.
Utilisation quotidienne de la VMC et gestion de l’humidité
Pour limiter les excès d’humidité et la condensation interne :
- laisser la VMC fonctionner en continu, surtout en hiver ;
- aérer ponctuellement les pièces très humides (douche, cuisson intensive) par ouverture de fenêtre courte ;
- éviter de couper la VMC pendant plusieurs jours alors que la maison est occupée ;
- réduire le séchage de linge à l’intérieur sans extraction adaptée.
Un usage cohérent maintient un débit d’air stable dans les gaines, limite l’accumulation d’humidité et réduit les risques de stagnation d’eau dans les conduits.
Entretien régulier : bouches, filtres, caisson et chapeau
Un programme d’entretien simple protège la sortie toiture et le réseau :
- Nettoyage des bouches d’extraction au moins une à deux fois par an.
- Vérification des filtres (si présents) et remplacement selon les préconisations du fabricant.
- Contrôle visuel du caisson VMC et des connexions électriques.
- Inspection du chapeau de toiture pour vérifier l’absence de nid, de feuilles ou de déformation.
Une visite périodique des combles permet aussi de repérer d’éventuelles traces d’humidité autour de la gaine, sur l’isolant ou sur les bois de charpente.
Diagnostic en cas de doute ou de rénovation énergétique
Lors d’un projet de rénovation globale (isolation de toiture, changement de couverture, remplacement de menuiseries), un diagnostic complet du système de ventilation reste judicieux. Les points suivants sont alors examinés :
- dimensionnement des gaines et respect des diamètres ;
- état des raccords et du pare-vapeur ;
- risques de condensation dans la zone froide ;
- conformité de la sortie toiture et des distances de sécurité.
Cette approche évite de rendre la maison plus étanche sans adapter la ventilation. Une enveloppe renforcée couplée à une VMC inadaptée accentue l’humidité intérieure et fragilise la sortie en toiture.
Tableau récapitulatif : bonnes pratiques pour une sortie toiture VMC étanche
Le tableau ci-dessous synthétise les principaux points de vigilance pour une sortie de VMC en toiture performante et pérenne.
| Point de vigilance | Bonne pratique | Risque en cas de non-respect |
|---|---|---|
| Position de la sortie | Respecter les distances (8 m voisin, 40 cm fenêtres, 60 cm entrées d’air) | Remontées d’odeurs, court-circuit d’air, gêne pour le voisinage |
| Diamètre des conduits | Utiliser au moins 160 mm pour la sortie toiture | Pertes de charge, bruit, baisse des débits d’extraction |
| Type de gaine | Privilégier conduits rigides et gaines isolées en zone froide | Condensation interne, poches d’eau, déformation des conduits |
| Pente des gaines | Assurer une pente continue vers la sortie, sans point bas | Eau stagnante, fuites sur plafonds, humidification de l’isolant |
| Accessoires de toiture | Installer tuile à douille + chapeau adaptés à la couverture | Infiltrations d’eau, vieillissement prématuré des tuiles, entrées d’oiseaux |
| Étanchéité à l’air | Soigner les raccords, colliers, joints, pare-vapeur | Fuites d’air dans les combles, baisse d’efficacité de la VMC |
| Entretien | Nettoyer bouches, contrôler filtres et chapeau régulièrement | Encrassement, bruit, diminution progressive des performances |
