Un tableau électrique clair, lisible et bien étiqueté transforme chaque intervention en simple formalité. À l’inverse, un coffret sans repérage précis des circuits ouvre la porte aux erreurs, aux coupures intempestives et à des risques réels pour les occupants.
En suivant une méthode structurée, en respectant la norme NF C 15-100 mise à jour en septembre 2025 et en utilisant quelques astuces de terrain, chaque disjoncteur trouve une identité nette. Le tableau devient alors un véritable tableau de bord de l’installation, compréhensible pour tout intervenant.
| Élément | Synthèse |
| Objectif | Assurer une identification claire et rapide de chaque circuit du tableau électrique ⚡ |
| Méthode | Étiqueter chaque disjoncteur selon sa fonction (éclairage, prises, électroménager…). |
| Avantages | Facilite les dépannages, évite les erreurs et améliore la sécurité de l’installation. |
| Bonnes pratiques | Utiliser des étiquettes lisibles, résistantes et harmonisées ; vérifier la correspondance avec les circuits. |

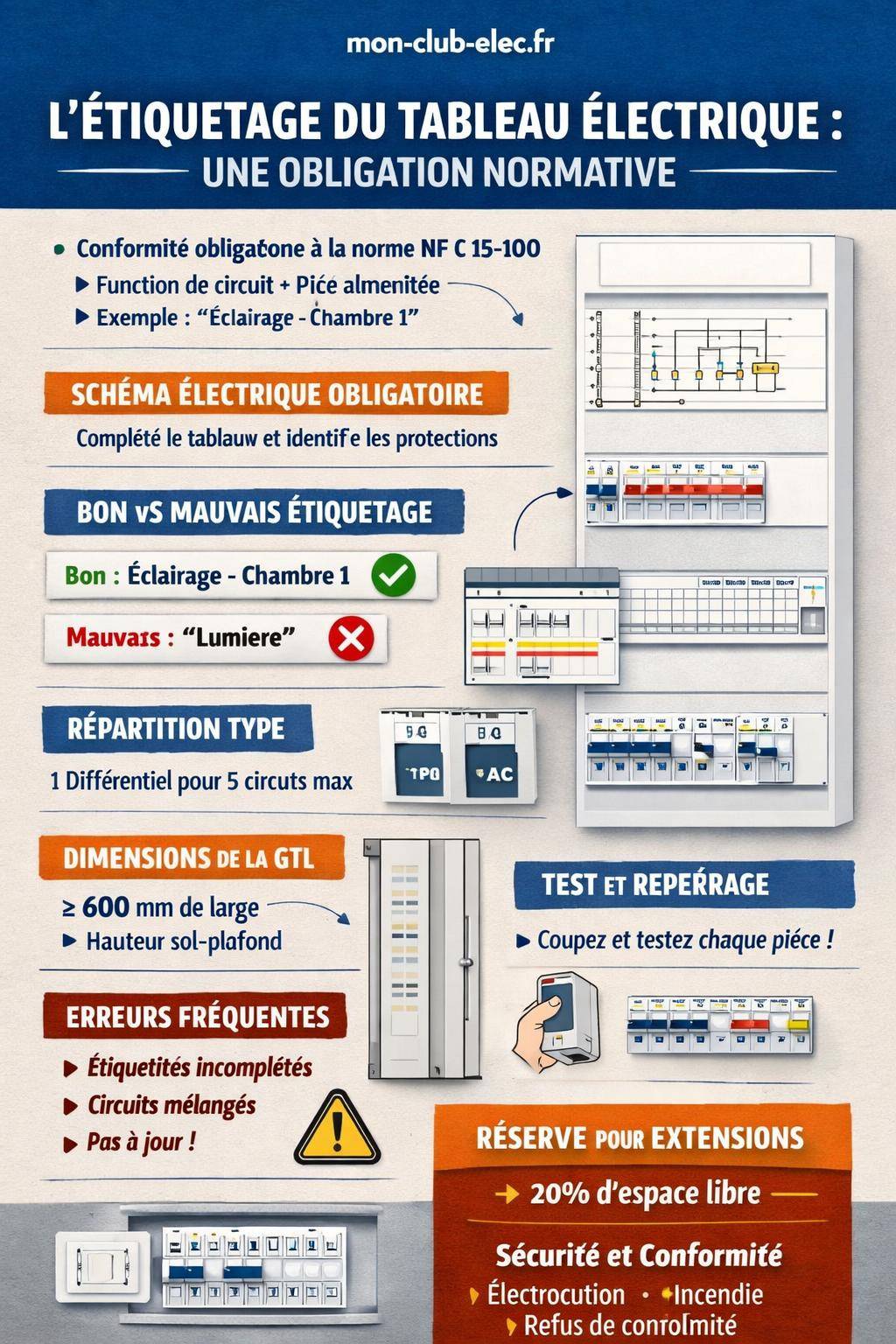

Étiquetage du tableau électrique : principes réglementaires et enjeux de sécurité
L’étiquetage des circuits dans un tableau électrique ne relève pas d’un simple confort de lecture. La norme NF C 15-100, applicable à tous les logements (maisons, appartements, studios), impose un marquage obligatoire pour identifier clairement chaque circuit. Ce repérage conditionne autant la sécurité que la maintenance de toute installation domestique.
Chaque circuit doit être identifié par un texte lisible ou un logo explicite. Le marquage se place en face du disjoncteur ou de l’appareillage modulaire concerné, de manière durable. Les étiquettes doivent résister au temps, à la poussière, aux manipulations répétées. Un simple coup de crayon au feutre effaçable ne constitue pas un marquage satisfaisant.

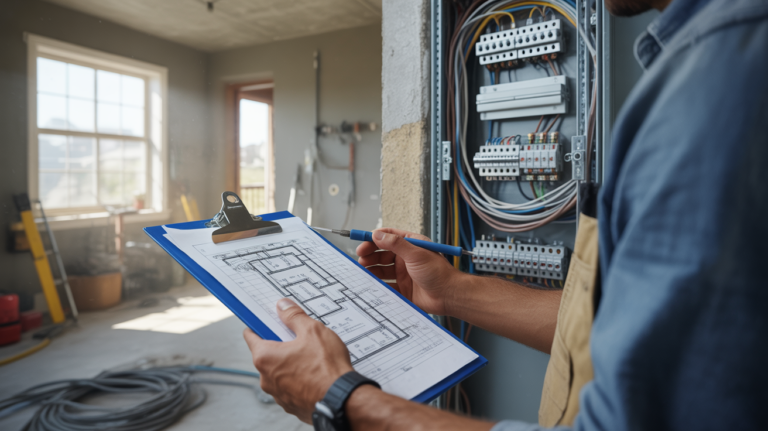

Un schéma d’installation électrique complète cet étiquetage. Ce document, remis à l’utilisateur, retrace l’organisation des circuits, la position des protections et la destination des lignes. Il se range idéalement dans un porte-document au sein de la GTL (Gaine Technique Logement), accessible à tout intervenant.
« Le repérage des circuits au tableau électrique doit permettre à toute personne intervenant, même non installatrice, d’identifier sans ambiguïté la fonction de chaque protection. » – Extrait commenté de la norme NF C 15-100
Ce que doit indiquer chaque étiquette de circuit
Un bon étiquetage suit une logique claire, reproductible dans tous les logements. Chaque repérage comporte au minimum deux informations indispensables, que la norme et la pratique de terrain considèrent comme une base :
- Les locaux concernés : cuisine, chambre 1, salon, couloir, salle de bains, garage, extérieur, etc.
- La fonction du circuit : prises, éclairage, chauffage, volets roulants, plaque de cuisson, lave-linge, etc.
Une étiquette efficace mentionne donc par exemple « Prises – Cuisine » ou « Éclairage – Chambre 2 ». Une mention trop générique comme « prises » ou « lumière » ne permet pas de cibler rapidement la zone concernée lors d’un dépannage ou d’une modification.
Pour les circuits spécialisés, l’identification gagne à être encore plus précise : « Lave-linge buanderie », « Lave-vaisselle cuisine », « Pompe à chaleur séjour », « Chauffe-eau 300 L ». Ce niveau de détail facilite le diagnostic en cas de panne et limite les coupures inutiles lorsque plusieurs appareils se trouvent dans un même local.
| Type de circuit | Local conseillé | Exemple d’étiquette claire | Exemple à éviter |
|---|---|---|---|
| Prises générales | Salon / séjour | Prises – Salon / Séjour | Prises 1 |
| Éclairage | Chambre 1 | Éclairage – Chambre 1 | Lumière |
| Circuit spécialisé | Cuisine | Lave-vaisselle – Cuisine | LV |
| Extérieur | Jardin / terrasse | Prises – Extérieur | Prises dehors |
Comprendre l’architecture du tableau avant d’étiqueter
Un repérage pertinent repose sur une bonne compréhension de la structure interne du tableau électrique. La composition minimale d’un tableau selon la NF C 15-100 impose notamment :
- Des interrupteurs différentiels de type A pour les circuits spécialisés (plaque de cuisson, lave-linge, borne de recharge, etc.).
- Des interrupteurs différentiels de type AC pour la majorité des autres circuits usuels.
- Une règle de répartition : 1 interrupteur différentiel pour 5 circuits maximum, en pratique souvent étendue pour plus de confort et de sélectivité.
- Un nombre minimal de circuits d’éclairage : 2 circuits pour un logement standard, 1 pour un studio ou T1.
Identifier les circuits sans tenir compte de la répartition sous les différentiels conduit à un tableau difficile à interpréter. Le repérage doit intégrer la logique de séparation des usages : éclairage, prises, chauffage, circuits extérieurs, circuits dédiés aux appareils électroménagers.
La configuration globale du tableau électrique influence directement l’organisation des étiquettes. Un tableau structuré par zones (jour/nuit), par type de circuit (force/motors, éclairage, multimédia) reste beaucoup plus lisible au quotidien.
Position et dimensions de la GTL et impact sur la lisibilité
La Gaine Technique Logement (GTL) ou l’ETEL (Espace Technique Électrique du Logement) conditionne également la manière d’organiser les repérages. La norme prévoit :
- Une largeur minimale de 600 mm.
- Une profondeur minimale de 250 mm.
- Une hauteur du sol au plafond, intégrant l’ensemble des équipements de commande et de protection.
Ces dimensions influencent la place disponible pour les bandes d’étiquettes, les repères de rangée, les schémas collés à l’intérieur de la porte. Un espace suffisant facilite la pose d’un marquage propre, droit et parfaitement lisible.
Méthode étape par étape pour étiqueter son tableau électrique
Une démarche structurée évite les erreurs de repérage. Avant d’attaquer les étiquettes, chaque circuit doit être identifié, testé et confirmé. La méthode ci-dessous s’applique autant à une installation neuve qu’à une rénovation.
1. Préparation et repérage des circuits sur le terrain
Avant de travailler sur le tableau, il convient de repérer, dans le logement, l’ensemble des points d’utilisation :
- Appareils d’éclairage (plafonniers, appliques, spots, éclairages extérieurs).
- Prises de courant de chaque pièce (prises générales, prises plan de travail cuisine, prises spécialisées).
- Appareils dédiés : plaque de cuisson, four, lave-linge, sèche-linge, lave-vaisselle, chauffe-eau, VMC, pompe à chaleur, radiateurs, etc.
- Équipements spécifiques : portail motorisé, volets roulants, alarme, borne de recharge, pompe de piscine.
Chaque point relevé se note dans un tableau ou un plan sommaire. Cette liste prépare le travail de test au tableau. Une fois les appareils recensés, le marquage gagne en précision et en cohérence.
2. Tests d’isolement des circuits au tableau
Au niveau du tableau, la méthode la plus fiable consiste à :
- Couper un disjoncteur divisionnaire à la fois.
- Vérifier, dans le logement, quels appareils ou quelles prises ne sont plus alimentés.
- Noter, en face du disjoncteur testé, la liste des pièces et des usages concernés.
Un simple assistant muni d’un petit testeur de tension ou d’une lampe branchée sur une rallonge rend cette étape rapide. Lorsqu’un même disjoncteur pilote plusieurs pièces, l’identification doit le mentionner : « Prises – Chambre 1 + Chambre 2 » par exemple.
« Depuis que les circuits sont clairement étiquetés, je coupe exactement le bon disjoncteur avant un travail. Je ne coupe plus tout le logement par sécurité. » – Avis d’un propriétaire après réorganisation de son tableau.
3. Rédaction des étiquettes : vocabulaire et codification
Une fois les circuits identifiés, la rédaction des étiquettes suit quelques règles simples :
- Utilisation de termes complets : « Éclairage », « Prises », « Chauffage », « Volets roulants », « VMC », etc.
- Précision sur le local : « Cuisine », « Salon », « Chambre 1 », « Couloir étage », « Garage », « Extérieur jardin ».
- Numérotation facultative mais structurante : P1, P2, P3 pour les circuits de prises, E1, E2 pour l’éclairage, associés à une légende détaillée.
Un exemple de codification lisible : « E1 – Éclairage Salon / Entrée », « P2 – Prises Cuisine (plan de travail) », « S3 – Lave-linge Buanderie ». La codification facilite la lecture du schéma de repérage des circuits électriques associé au tableau.
4. Pose des étiquettes sur le tableau
La pose des étiquettes intervient seulement une fois le repérage validé. Quelques principes facilitent la lecture :
- Aligner soigneusement les bandes d’étiquettes sous chaque rangée de disjoncteurs.
- Utiliser une même police, une même taille de caractères, un même sens de lecture.
- Prévoir un espace pour les futurs circuits afin de rajouter des étiquettes sans tout refaire.
Un étiquetage propre inspire confiance. Un professionnel qui intervient se repère rapidement, ce qui réduit le temps facturé et la probabilité d’erreur. Les visiteurs techniques (diagnostiqueur, assureur, contrôleur) perçoivent également une installation structurée.
Réserve de modules et anticipation des circuits futurs
L’étiquetage s’inscrit dans une vision à moyen et long terme de l’installation. La norme et les bonnes pratiques prévoient une réserve de modules pour des extensions ultérieures :
- En maison individuelle : 20 % de réserve minimum par rapport au nombre de modules installés.
- En logement collectif : 6 modules minimum de réserve.
Cette réserve concerne autant l’espace physique pour de futurs disjoncteurs que l’espace de marquage pour de nouvelles étiquettes. Laisser quelques cases libres sur la bande d’étiquettes évite les corrections à la main ou les ajouts bricolés.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLors de la conception du tableau, prévoir dans le schéma avec symboles de tableau électrique des emplacements réservés pour d’éventuels circuits extérieurs, un futur abri de jardin, une borne de recharge ou un atelier. L’étiquetage futur s’intègre ainsi naturellement dans une trame cohérente.
Prises de courant obligatoires dans la GTL et repérage associé
La GTL intègre aussi des prises de courant obligatoires. La norme impose :
- Au minimum 2 prises 2P+T 16 A.
- Une position entre 5 cm et 130 cm du sol.
- Des prises dédiées et protégées par leur propre disjoncteur.
Ces prises alimentent souvent les équipements de communication, une box internet, un routeur, une alimentation de caméra ou des modules domotiques. Leur circuit doit apparaître distinctement sur le tableau : « Prises – GTL / Réseau » ou « Prises – Espace technique ».
En cas d’intervention sur la GTL (remplacement de box, ajout de matériel), le repérage permet de couper le bon disjoncteur sans impacter les autres pièces. Une bonne séparation des circuits techniques limite aussi les perturbations en cas de défaut localisé.
Erreurs fréquentes d’étiquetage et de câblage à éviter
Une grande partie des problèmes rencontrés sur les tableaux provient d’un mélange entre erreurs de câblage et repérage incomplet. Les conséquences touchent à la fois la sécurité, la fiabilité de l’installation et les démarches administratives.
Erreurs de repérage les plus courantes
- Marquage incomplet : mention vague (Prises 1 / Lumière 2) sans référence aux pièces.
- Mélange de circuits : plusieurs pièces très différentes sous un même disjoncteur sans indication précise sur l’étiquette.
- Absence d’actualisation : modification du tableau ou ajout de circuits sans mise à jour du repérage.
Ces défauts de repérage rendent les interventions ultérieures complexes, augmentent le risque d’erreur lors de travaux et débouchent souvent sur un refus de conformité lors d’un contrôle. Le lien entre réalité du câblage et étiquette doit rester strict.
Erreurs de câblage avec impact direct sur la sécurité
- Absence de différentiel 30 mA sur certains circuits : anomalie fréquente alors que la protection différentielle 30 mA est obligatoire depuis 2002.
- Inversion phase / neutre : une phase active peut rester présente même interrupteur coupé, ce qui accroît le risque d’électrisation.
- Erreurs de couleur des fils : confusion entre neutre, phase, terre, engendrant un risque de courts-circuits ou d’incendie.
- Mauvaise répartition des charges sous les différentiels : surcharge d’une rangée et déclenchements intempestifs.
- Branchements incorrects de la terre : absence de continuité ou mauvais dimensionnement de la protection.
Un étiquetage précis aide aussi à repérer ces anomalies. Lorsque les circuits ne correspondent pas aux mentions des étiquettes, le doute s’installe sur la qualité du câblage. Un contrôle approfondi s’impose alors, en particulier sur les protections différentielles et la mise à la terre.
Conséquences d’un tableau mal identifié sur la sécurité et la maintenance
Un tableau mal étiqueté ne représente pas seulement un inconfort. Les impacts sur la sécurité se traduisent concrètement :
- Risque de courts-circuits mal isolés.
- Exposition à l’électrocution ou aux brûlures en cas d’intervention sur le mauvais circuit.
- Risque d’incendie lié à une mauvaise répartition ou à une surcharge non identifiée.
- Surchauffe des câbles non repérée à temps, en particulier sur les circuits fortement chargés.
- Risque d’électrisation lors d’une intervention, surtout si la phase reste alimentée à l’insu de l’intervenant.
Sur le plan de la maintenance, les conséquences sont tout aussi nettes :
- Interventions complexifiées et plus longues.
- Augmentation du risque d’erreur lors de travaux (perçage, remplacement de luminaires, ajout de prises).
- Refus de conformité lors d’un contrôle technique ou d’une visite de consuel.
- Refus d’indemnisation par l’assurance en cas de sinistre électrique.
- Non-respect de la NF C 15-100 avec obligations de remise en état lors d’une vente ou d’une extension importante.
À ces aspects réglementaires s’ajoutent d’autres conséquences pratiques : pannes fréquentes, augmentation de la consommation d’énergie par mauvaise gestion des circuits, diagnostic électrique défavorable lors d’une transaction immobilière. Un simple travail d’étiquetage structuré limite fortement ces problèmes.
Bonnes pratiques d’étiquetage dans un logement neuf ou rénové
Dans un logement neuf, l’étiquetage s’intègre naturellement à la mise en service du tableau. L’installateur dispose du schéma d’implantation des prises, luminaires et appareils, ce qui permet :
- Une correspondance directe entre le schéma d’architecte, le schéma de câblage et les étiquettes.
- Une validation des circuits avant la réception du chantier.
- La remise au client d’un schéma complet rangé dans la GTL.
En rénovation, la démarche demande davantage de tests mais aboutit au même objectif : établir un lien fiable entre protections et usages. Le propriétaire gagne alors en autonomie pour de petites interventions du quotidien (remplacement d’interrupteur, ajout d’applique, maintenance de prise).
Dans tous les cas, l’association étiquetage clair + schéma rangé dans la GTL constitue un duo cohérent. L’un donne la vue globale, l’autre permet l’action rapide sur le bon circuit. Les symboles utilisés dans le schéma restent alignés avec ceux valorisés dans la page symbole tableau électrique, pour conserver une lecture homogène dans toute la documentation du logement.
Relier étiquetage, schéma et repérage physique des circuits
Le marquage visible au tableau représente la partie émergée de l’iceberg. En arrière-plan, un schéma de repérage détaillé et une numérotation cohérente des circuits dans le logement complètent le dispositif. Cette cohérence globale se construit autour de trois axes :
- Étiquettes au tableau : mention texte claire pour chaque disjoncteur.
- Schéma dans la GTL : représentation visuelle de la position des circuits et de leurs protections.
- Repères physiques éventuels
Cette structuration fait le lien direct avec les pratiques présentées dans la ressource repérage circuit électrique. Un intervenant qui ouvre le tableau comprend en quelques secondes la logique d’ensemble, puis l’applique sur le terrain pièce par pièce.
