Branchements électriques : tutoriels pratiques pour chaque type de raccordement

Les branchements électriques d’un logement impressionnent souvent au premier regard. Entre les couleurs de fils, les schémas de câblage et les normes de sécurité, le moindre raccordement semble délicat à aborder sans méthode.

Pourtant, en comprenant la logique de chaque circuit et en suivant des tutoriels structurés, chaque type de branchement prend du sens. De la simple prise de courant au va-et-vient, chaque montage répond à des règles précises qu’il devient plus simple de mettre en œuvre.

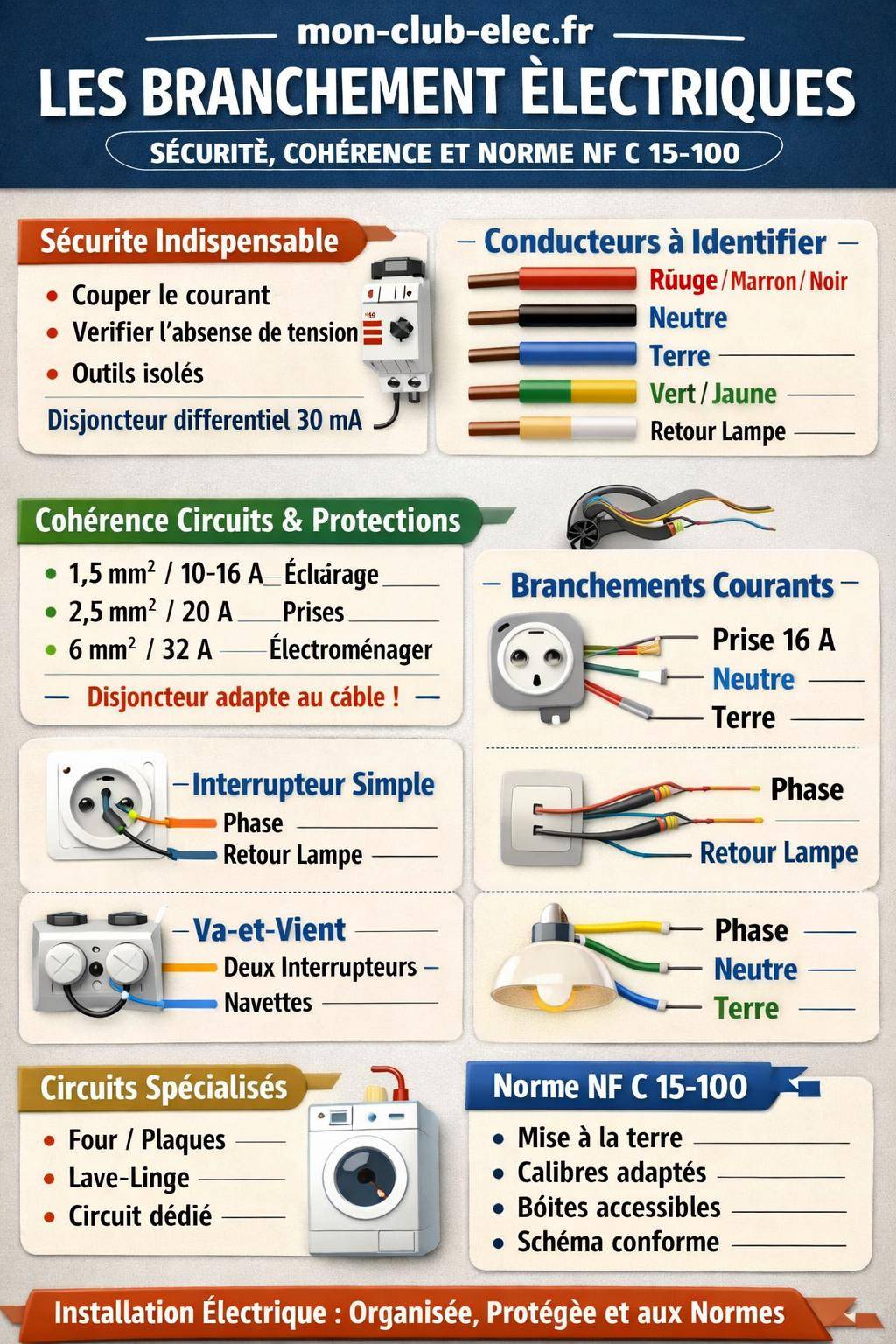

Type de branchement	À retenir
Prise électrique	Repérer phase, neutre et terre ; couper systématiquement le courant avant toute manipulation ⚡
Interrupteur	Le fil de phase est le seul à être raccordé ; vérifier le type (simple, va-et-vient).
Éclairage	Identifier arrivée et départ vers l’interrupteur ; utilisation courante du domino ou bornes rapides.
Raccordement d’appareils	Respecter la puissance, le calibre du disjoncteur et les sections de câbles adaptées.

📌

Télécharger l’image

Branchements électriques : comprendre les bases avant tout raccordement

Un branchement électrique ne se limite pas à relier des fils entre eux. Chaque raccordement s’inscrit dans un circuit protégé, relié à un tableau de répartition, supervisé par un dispositif différentiel et encadré par la norme NF C 15‑100. La sécurité du logement dépend directement de la qualité de ces connexions.

Pour gagner en autonomie sur les branchements, il faut maîtriser quelques notions fondamentales : rôle des conducteurs (phase, neutre, terre), calibre des disjoncteurs, section des câbles, choix des appareillages, compréhension des symboles sur les schémas. Cette approche structurée réduit fortement le risque d’erreur lors des raccordements.

« Toute intervention sur une installation électrique doit se faire hors tension, après coupure au tableau et vérification d’absence de courant à l’aide d’un appareil de mesure adapté. »

Conseil pratique sécurité : avant chaque branchement, coupez le disjoncteur général, identifiez le circuit concerné sur le tableau, puis utilisez un vérificateur d’absence de tension. Ne vous fiez jamais uniquement à une étiquette ou à votre mémoire.

Les conducteurs : phase, neutre, terre et retour lampe

Un branchement électrique repose sur l’identification correcte des conducteurs. En France, la norme attribue des couleurs spécifiques :

Phase : généralement rouge, marron ou noir. Elle véhicule l’énergie depuis le tableau.
Neutre : toujours bleu. Il assure le retour du courant vers la source.
Terre : vert/jaune. Elle évacue les défauts d’isolement vers la terre pour protéger les personnes.
Retours lampe : souvent d’autres couleurs (orange, violet, blanc) pour distinguer les circuits commandés par un interrupteur.

Identifier visuellement les fils ne suffit pas dans une rénovation. L’usage d’un multimètre ou d’un vatmètre reste indispensable pour confirmer la fonction de chaque conducteur, surtout lorsque les couleurs d’origine n’ont pas été respectées.

Tableau électrique, disjoncteurs et protections des circuits

Avant de se concentrer sur un branchement local (prise, interrupteur, luminaire), il faut replacer ce montage dans l’architecture globale du tableau électrique. Chaque circuit est protégé par :

Un disjoncteur divisionnaire adapté à la puissance du circuit (10 A, 16 A, 20 A, 32 A, etc.).
Un dispositif différentiel 30 mA (type AC ou A) pour protéger les personnes contre les contacts indirects.
Une section de câble cohérente avec le calibre du disjoncteur (1,5 mm², 2,5 mm², 6 mm²…).

Chaque branchement local doit respecter ces dimensionnements. Un circuit de prises en 2,5 mm² protégé par un disjoncteur 20 A ne se câble pas comme un circuit d’éclairage en 1,5 mm² protégé en 16 A. Cette cohérence évite les échauffements et garantit une usage durable de l’installation.

Type de circuit	Section minimale des conducteurs	Calibre disjoncteur conseillé	Usage principal
Éclairage	1,5 mm²	10 A ou 16 A	Points lumineux, spots, plafonniers
Prises de courant	2,5 mm²	20 A	Prises 16 A standard
Gros électroménager	2,5 mm² à 6 mm²	20 A à 32 A	Four, plaques, lave‑linge, sèche‑linge
Chauffage électrique	1,5 mm² à 2,5 mm²	16 A à 20 A	Radiateurs, sèche‑serviettes

À retenir : ne modifiez jamais un calibre de disjoncteur pour « faire passer » un appareil plus puissant. Le calibre doit toujours rester adapté à la section des conducteurs. Dans le doute, un électricien qualifié vérifie la cohérence globale du tableau.

Branchement d’une prise électrique : tutoriel détaillé pas à pas

Le branchement d’une prise électrique constitue l’un des travaux les plus courants en rénovation comme en construction. La prise 16 A alimente la majorité des appareils domestiques, hors gros électroménager. Un câblage rigoureux évite les faux contacts, les échauffements et les déclenchements intempestifs.

La méthodologie suivante se concentre sur une prise encastrée standard, alimentée en 2,5 mm² sur un circuit protégé en 20 A. Les mêmes principes s’appliquent pour une prise en apparent avec un boîtier saillie.

Préparation du chantier et conditions de sécurité

Avant tout raccordement, quelques étapes préliminaires structurent le travail :

Couper le disjoncteur général puis le disjoncteur du circuit concerné.
Vérifier l’absence de tension sur les conducteurs avec un VAT (vérificateur d’absence de tension).
Préparer l’outillage : tournevis isolés, pince à dénuder, pince coupante, testeur, gants isolants si nécessaire.
Contrôler l’état du boîtier d’encastrement et la longueur disponible des conducteurs.

Cette phase amont structure le branchement et évite les interventions en urgence une fois la prise fixée dans le mur.

Repérage des fils et connexion sur la prise

Sur la plupart des prises françaises, les bornes sont repérées clairement :

Bornes latérales : phase (L) et neutre (N).
Bornes avec symbole de terre : raccordement du fil vert/jaune.

Le raccordement s’effectue comme suit :

Dénuder environ 10 à 12 mm d’isolant sur chaque conducteur.
Insérer le fil vert/jaune dans la borne de terre et serrer fermement.
Raccorder le fil de phase (rouge, marron ou noir) à la borne L.
Brancher le fil de neutre (bleu) à la borne N.
Vérifier chaque serrage pour éviter les mauvais contacts.

Les vis doivent être serrées avec rigueur, sans écraser le cuivre. Un conducteur mal maintenu provoque des points chauds et des coupures intermittentes difficiles à diagnostiquer.

Branchement en simple, en repiquage ou en dérivation

Une prise peut être reliée au circuit de plusieurs façons :

Branchement en simple : un seul câble arrive dans la boîte, pour un point de prise unique.
Branchement en repiquage : un câble arrive et un autre repart vers une prise suivante, les conducteurs sont doublés dans les bornes de la prise.
Branchement en dérivation (boîte de connexion) : les liaisons s’effectuent dans une boîte de dérivation, et la prise reçoit un seul câble dérivé.

Le repiquage impose un serrage parfait des bornes car la continuité du circuit dépend de cette jonction. Une boîte de dérivation correctement câblée offre une meilleure maintenance, surtout lorsque plusieurs prises partent d’un même point d’alimentation.

Limite à connaître : la norme NF C 15‑100 limite le nombre de prises par circuit. Pour un circuit en 2,5 mm² sous 20 A, le plafond se situe généralement à 12 prises par disjoncteur pour une habitation. Un excès de prises sur un même circuit réduit la fiabilité de l’installation.

Branchement d’un interrupteur simple : maîtriser la commande d’un éclairage

Le branchement d’un interrupteur simple commande un seul point lumineux depuis un seul endroit. Ce montage constitue la base de nombreux autres schémas (va‑et‑vient, télérupteur, variateur…). Comprendre ce câblage facilite ensuite l’ajout de fonctionnalités.

L’interrupteur ne coupe jamais le neutre. Il interrompt uniquement la phase en direction du luminaire. Cette règle garantit la sécurité lors des opérations de maintenance sur l’éclairage.

Schéma de principe d’un interrupteur simple

Le schéma logique se résume ainsi :

La phase arrive depuis le tableau sur la borne d’entrée de l’interrupteur (souvent notée L).
Le retour lampe repart de la borne de sortie de l’interrupteur vers le luminaire.
Le neutre du luminaire est relié directement au neutre du circuit, sans passer par l’interrupteur.
La terre est reliée au luminaire (si celui‑ci en dispose) et aux masses métalliques.

Visuellement, l’interrupteur agit comme un simple contacteur sur la phase, ouvrant ou fermant le circuit de la lampe. Ce comportement reste identique, que le mécanisme soit apparent, encastré ou intégré dans une commande plus évoluée.

Étapes de branchement d’un interrupteur

La procédure de câblage d’un interrupteur simple s’effectue en plusieurs temps :

Repérer la gaine contenant l’arrivée de phase, le retour lampe et éventuellement le neutre présent dans la boîte.
Dénuder proprement les extrémités des conducteurs.
Raccorder la phase d’arrivée sur la borne L de l’interrupteur.
Connecter le retour lampe sur la borne marquée par une flèche ou un symbole de sortie.
Maintenir les autres conducteurs (neutre, terre) dans des dominos ou bornes de connexion Wago à l’intérieur de la boîte.

Après remontage du mécanisme et du support, un test sous tension valide le câblage. En cas de non‑fonctionnement, un contrôle des bornes L et retour lampe suffit souvent à corriger le problème.

Astuce de repérage : pour distinguer la phase d’arrivée du retour lampe lors d’une rénovation, coupez l’alimentation, débranchez les fils de l’interrupteur, rallumez brièvement le disjoncteur et utilisez un testeur de phase sur chaque conducteur. La phase d’arrivée se signale immédiatement, le retour lampe reste inactif lampe éteinte.

Branchement d’un va-et-vient : commander un éclairage depuis deux points

Le branchement d’un va‑et‑vient permet de commander un même point lumineux depuis deux endroits différents : entrée et haut d’escalier, couloirs, grande pièce traversante… Ce montage ajoute deux « navettes » entre les interrupteurs et remplace l’interrupteur simple par deux mécanismes spécifiques.

Le principe repose sur un échange de continuité entre deux fils. Chaque interrupteur bascule la phase de l’une à l’autre des navettes, ce qui ferme ou ouvre le circuit de la lampe.

Schéma de principe du va-et-vient

Dans un va‑et‑vient traditionnel, on retrouve toujours :

Un interrupteur 1 alimenté par la phase venant du tableau.
Un interrupteur 2 relié au luminaire par le retour lampe.
Deux navettes (souvent de couleurs distinctes) reliant les bornes navette des deux interrupteurs.
Le neutre allant directement au luminaire.
La terre reliée au luminaire et aux boîtiers si nécessaire.

Sur chaque interrupteur va‑et‑vient, on distingue donc trois bornes : une borne commune (phase ou retour lampe) et deux bornes navettes. Ce repérage figure sur le dos du mécanisme ou dans la notice du fabricant.

Étapes de câblage d’un va-et-vient

Le branchement détaillé s’effectue comme suit :

Raccorder la phase d’arrivée sur la borne commune de l’interrupteur 1.
Raccorder le retour lampe sur la borne commune de l’interrupteur 2.
Tirer deux conducteurs (navettes) entre les deux boîtes d’interrupteur.
Connecter les deux navettes sur les bornes navettes de l’interrupteur 1.
Raccorder ces mêmes navettes sur les bornes navettes de l’interrupteur 2.
Veiller à maintenir le neutre et la terre correctement dérivés vers le luminaire.

Une fois les mécanismes fixés et les plaques posées, chaque interrupteur commande l’éclairage, quel que soit l’état de l’autre. Ce comportement caractérise le fonctionnement attendu d’un va‑et‑vient.

Variante : dans certains couloirs ou cages d’escalier, un va‑et‑vient s’accompagne d’un troisième point de commande. Dans ce cas, on bascule vers un montage avec interrupteur permutateur ou vers un télérupteur modulaire au tableau, commandé par plusieurs boutons poussoirs.

Branchement d’un luminaire : plafonnier, suspension et spots

Le raccordement d’un luminaire constitue l’aboutissement de nombreux circuits. Le point lumineux met en valeur la pièce et consomme une partie significative de l’énergie domestique. Un branchement soigné limite les scintillements, les mauvais contacts et les vibrations.

Le luminaire reçoit généralement trois conducteurs au plafond : phase commandée (ou retour lampe), neutre, terre. Certains montages d’ancienne génération n’apportent que phase et neutre, sans conducteur de protection.

Raccordement d’un plafonnier simple

Pour un plafonnier classique, le câblage suit un schéma logique :

Couper l’alimentation au tableau et vérifier l’absence de tension.
Identifier le retour lampe (phase commandée par interrupteur) et le neutre.
Fixer le support du luminaire au plafond.
Raccorder le retour lampe sur la borne marquée L ou « phase » du luminaire.
Relier le neutre au bornier N.
Connecter la terre au bornier de protection si le luminaire comporte des parties métalliques accessibles.

De nombreux plafonniers récents intègrent des borniers automatiques, parfois avec détrompeur. Le respect du codage L/N/T reste indispensable, même si l’appareil fonctionne en apparence quelle que soit la polarité.

Branchement de spots encastrés et circuits multiples

Les spots encastrés au plafond induisent des branchements plus denses. Le circuit se compose souvent d’un câble principal arrivant du tableau, puis de dérivations vers chaque spot par boîtes de connexion ou borniers rapides.

Pour un alignement de spots :

Prévoir une boîte de dérivation accessible dans les combles ou au‑dessus du faux plafond.
Distribuer phase commandée, neutre et terre vers chaque spot à l’aide de borniers appropriés.
Respecter le courant admissible des connecteurs et la répartition symétrique des spots sur la ligne.
Veiller aux distances de sécurité avec les isolants et les matériaux inflammables.

Les spots basse tension avec transformateur ou driver LED nécessitent un dimensionnement précis. Le nombre de spots par transformateur ainsi que la section des câbles en sortie doivent suivre les préconisations du fabricant.

Point de vigilance : certains luminaires LED supportent mal les variateurs d’ancienne génération. Avant d’installer un variateur sur un circuit d’éclairage, vérifiez la compatibilité des ampoules et des drivers. Un mauvais couplage entraîne des scintillements et des échauffements.

Branchements spécialisés : électroménager et circuits dédiés

Les appareils électroménagers à forte puissance exigent des branchements spécifiques. Un circuit dédié, une section de câble adaptée et une protection calibrée évitent les déclenchements répétés et les risques de surchauffe.

Ces appareils se raccordent souvent sur une prise spécialisée ou directement en sortie de boîte de connexion. Les notices des fabricants précisent les besoins électriques minimaux, qu’il convient de respecter au plus près.

Four, plaques de cuisson et gros appareils

Pour un four encastrable ou des plaques électriques, les principes généraux sont :

Circuit dédié protégé par un disjoncteur de 32 A (fréquent pour les plaques) ou 20 A pour certains fours.
Câble de section 6 mm² ou 2,5 mm² selon la puissance et les prescriptions.
Branchement sur prise spécialisée ou sur borne de raccordement directement derrière l’appareil.

Les plaques à induction ou vitrocéramiques comportent souvent un bornier de connexion avec pontages internes. Un respect strict du schéma fourni sur l’étiquette de l’appareil garantit un fonctionnement correct, notamment en monophasé ou triphasé.

Lave-linge, lave-vaisselle et sèche-linge

Ces appareils se connectent à des prises 16 A mais sur circuits souvent dédiés, pour limiter les chutes de tension et les déclenchements :

Circuit prise en 2,5 mm² sous disjoncteur 20 A.
Une ou deux prises maximum par circuit selon la configuration de la pièce.
Présence d’une prise de terre fiable et de connexions serrées.

De nombreux sinistres d’origine électrique commencent par une prise surchauffée derrière un sèche‑linge ou un lave‑linge. Un branchement robuste, dans un boîtier d’encastrement de qualité, limite ce type d’incident.

Conseil d’usage : évitez les multiprises bas de gamme sur les circuits d’électroménager. Un seul appareil de forte puissance par prise assure une répartition cohérente de la charge électrique.

Branchements et normes : cadre réglementaire et bonnes pratiques

Chaque branchement s’inscrit dans un environnement réglementaire élaboré. La norme NF C 15‑100 structure la conception des circuits, le nombre de prises par pièce, la répartition des circuits spécialisés et la protection des personnes. Ce référentiel oriente chaque décision de câblage.

Une installation conforme limite les défauts d’isolement, les tensions de contact et les échauffements anormaux. Les branchements exécutés en respectant ces prescriptions durent davantage dans le temps et supportent mieux les évolutions des usages domestiques.

Exigences principales pour les branchements domestiques

Parmi les exigences courantes que tout branchement doit respecter, on retrouve :

Protection par dispositif différentiel 30 mA en tête de groupe de circuits.
Dimensionnement des sections de câbles en fonction des courants admissibles.
Respect des hauteurs de pose pour prises, interrupteurs et appareillages.
Présence systématique de la terre sur les circuits prises et sur les luminaires métalliques.
Utilisation de boîtes de dérivation accessibles et de connexions adaptées.

Ce socle commun sécurise les branchements élémentaires. Chaque fabricant d’appareillage complète ces prescriptions par des indications propres à ses produits, notamment en ce qui concerne les couples de serrage et les possibilités de repiquage.

Encadrement des interventions et certification

Pour les constructions neuves ou les rénovations importantes, le Consuel contrôle l’installation avant mise sous tension par le distributeur. Les branchements réalisés doivent alors être conformes aux schémas et aux règles de mise à la terre.

En rénovation partielle, nombre de particuliers interviennent eux‑mêmes sur les branchements. Un minimum de rigueur est requis : schémas documentés, plan de tableau à jour, repérage des circuits, respect des couleurs de fils. Un professionnel peut ensuite auditer l’installation pour valider les choix structurants.

« Une installation électrique bien pensée repose sur des branchements simples, cohérents et faciles à comprendre pour toute personne amenée à intervenir ultérieurement. »

Outils, accessoires et méthodes pour des branchements fiables

Au‑delà des schémas, la qualité d’un branchement se joue aussi dans le choix de l’outillage et des accessoires de connexion. Des tournevis adaptés, des pinces à dénuder précises et des borniers fiables changent la donne lors de chaque intervention.

Une méthode de travail répétable évite les oublis : toujours la même séquence de coupure, la même manière de repérer les conducteurs, la même organisation des boîtes d’encastrement.

Outils indispensables pour les branchements

Pour intervenir efficacement sur les branchements électriques d’un logement, l’équipement de base comprend :

Tournevis isolés (plats et cruciformes) adaptés aux bornes des appareillages.
Pince à dénuder réglable pour les sections courantes (1,5 à 6 mm²).
Pince coupante et pince plate pour former les conducteurs.
Vérificateur d’absence de tension certifié.
Multimètre pour mesurer tensions et continuités.
Bornes de connexion rapides (type Wago) ou dominos homologués.

Un bon éclairage de chantier et des étiquettes de repérage facilitent les travaux dans les boîtes de dérivation et au niveau du tableau.

Organisation des boîtes de dérivation et des tableaux

Un branchement reste plus facile à diagnostiquer lorsque les boîtes de dérivation et le tableau sont organisés de manière lisible. Un câblage ordonné permet d’ajouter de nouveaux circuits ou d’identifier rapidement une coupure.

Dans une boîte de dérivation bien structurée :

Les conducteurs de même fonction (phases, neutres, terres) sont regroupés clairement.
Les connexions sont réalisées avec des borniers adaptés et non par torsadage de fils.
Les réserves de fil sont suffisantes pour une intervention ultérieure.
Le couvercle reste facilement accessible et repéré.

Au tableau, un schéma clair, une numérotation des disjoncteurs et un repérage des circuits (prises, éclairages, électroménager) simplifient l’analyse des branchements sur l’ensemble de l’installation.

Méthode de contrôle : après tout nouveau branchement, réalisez systématiquement un test fonctionnel (mise sous tension, vérification des prises, interrupteurs, va‑et‑vient) puis un contrôle visuel des serrages et de l’échauffement éventuel après quelques minutes de fonctionnement.

Panorama des principaux types de branchements électriques domestiques

Un logement standard cumule de nombreux types de branchements : prises, éclairages, commandes multiples, circuits spécialisés. Chacun répond à une logique précise, qui reste plus simple à appréhender lorsqu’on les compare les uns aux autres.

Le tableau ci‑dessous résume les caractéristiques essentielles de plusieurs branchements courants, avec leur usage et leurs éléments distinctifs.

Type de branchement	Usage principal	Conducteurs clés	Particularités
Prise 16 A standard	Alimentation d’appareils domestiques	Phase, neutre, terre (2,5 mm²)	Repiquage possible, limite de prises par circuit
Interrupteur simple	Commande d’un luminaire depuis un point	Phase, retour lampe (1,5 mm²)	Ne coupe jamais le neutre, commande directe
Va‑et‑vient	Commande d’éclairage depuis deux points	Phase, retour lampe, deux navettes	Deux interrupteurs, logique de permutation
Circuit luminaire	Plafonniers, suspensions, spots	Phase commandée, neutre, terre	Souvent dérivé en série via boîtes de connexion
Circuit spécialisé four	Four électrique encastrable	Phase, neutre, terre (2,5 mm²)	Circuit dédié, disjoncteur adapté à la puissance
Circuit plaques	Plaques de cuisson électriques ou induction	Section 6 mm², trois conducteurs ou plus	Raccordement sur bornier, forte intensité

En maîtrisant progressivement chaque type de branchement, du plus simple au plus avancé, la compréhension globale de l’installation s’affine. Les interventions deviennent plus structurées, les diagnostics plus rapides, et chaque modification s’intègre de manière cohérente dans l’ensemble du réseau domestique.
