Arduino écran OLED I2C : affichage graphique

Un Arduino connecté à un écran OLED I2C transforme un simple montage en interface visuelle précise, fluide et lisible, même sur une diagonale inférieure à 1,5 pouce. Entre affichage graphique, textes dynamiques, icônes et courbes de mesure en temps réel, ce duo microcontrôleur / OLED ouvre la voie à des projets interactifs très variés.

Pour tirer parti de ces modules souvent basés sur un contrôleur SSD1306 ou SH1106, plusieurs paramètres méritent une attention rigoureuse : câblage I2C, gestion de la mémoire graphique (GDDRAM), durée de vie des diodes organiques, consommation et bonnes pratiques logicielles. Les lignes qui suivent détaillent chaque étape, du schéma de connexion à l’optimisation de l’affichage.

Élément clé	Résumé
Type d’écran	OLED I2C, compact, idéal pour messages et petits graphismes
Connexion	Communication via bus I2C : seulement 4 fils à brancher
Affichage	Texte, icônes, pixels et formes simples pour interfaces légères
Utilisation	Parfait pour projets DIY Arduino nécessitant un retour visuel 📟

📌

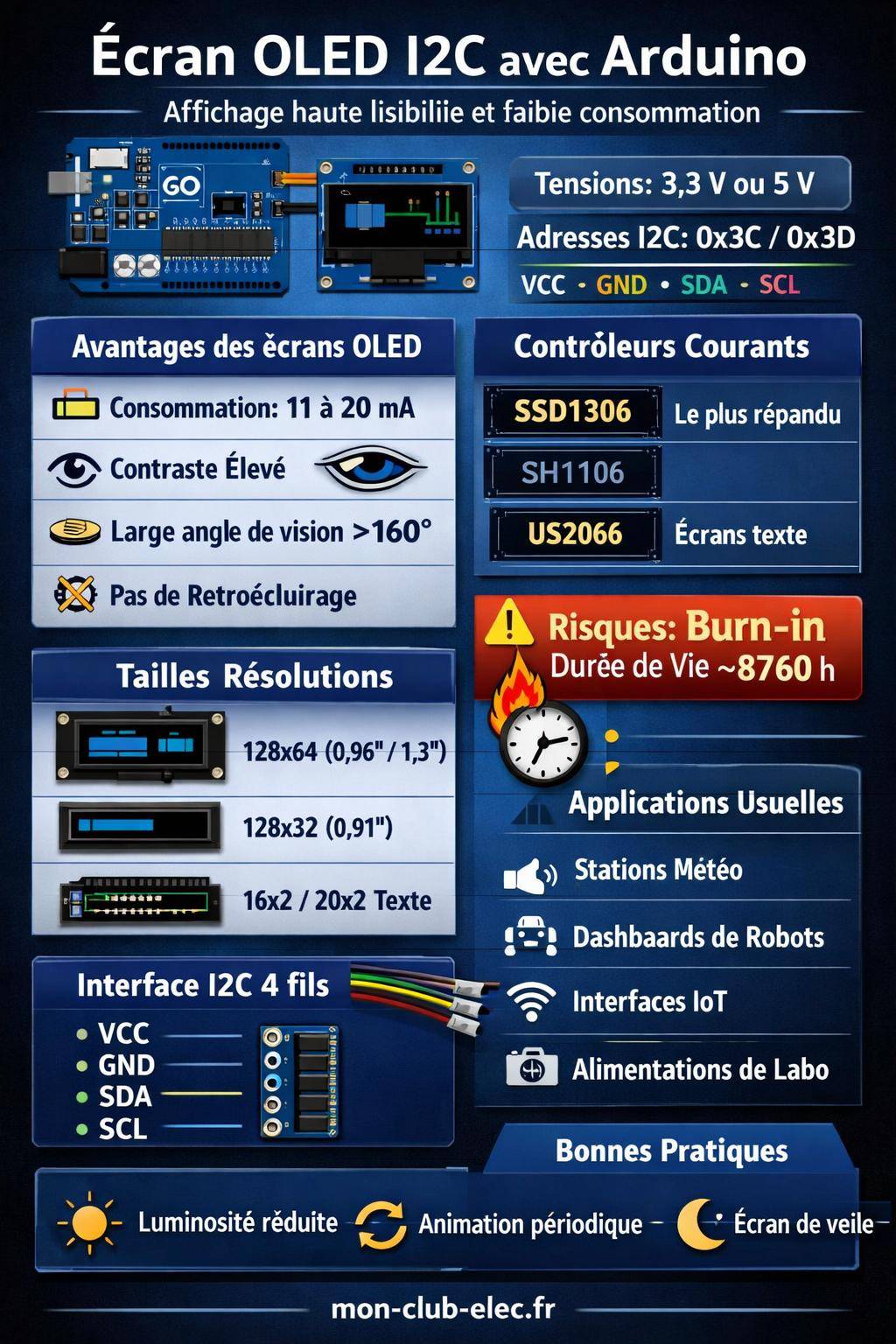

Télécharger l’image

Arduino et écran OLED I2C : principes, usages et avantages concrets

Un écran OLED I2C associé à une carte Arduino forme une interface graphique compacte et lisible, adaptée aux systèmes embarqués, aux objets connectés et aux tableaux de bord DIY. La technologie OLED (Organic Light-Emitting Diode) génère sa propre lumière : chaque pixel émet directement, sans rétroéclairage, ce qui renforce le contraste et réduit la consommation énergétique.

En I2C, la communication entre l’Arduino et le module graphique repose sur seulement quatre fils : alimentation (VCC, GND) et bus série (SDA, SCL). Un contrôleur intégré, souvent un SSD1306 ou un SH1106, gère la mémoire d’affichage GDDRAM, l’adressage des pixels et la trame envoyée par le microcontrôleur. L’Arduino pilote alors l’écran via quelques registres, tout en conservant des ressources pour la logique applicative.

Caractéristiques techniques des écrans OLED I2C pour Arduino

Avant de fixer un écran sur une façade ou un boîtier, un rapide tour d’horizon des caractéristiques physiques et électriques évite bien des erreurs. Chaque paramètre influe sur le choix du module, la lisibilité de l’interface et la robustesse du montage.

Tailles et résolutions les plus courantes

Les écrans OLED I2C pour Arduino se déclinent en plusieurs diagonales et définitions. Les résolutions standard déterminent la finesse de l’affichage graphique, la place disponible pour les menus et la complexité des icônes.

128×64 pixels : disponible en 0,96″ et 1,3″, très répandu pour les interfaces graphiques complètes (menus à plusieurs lignes, graphiques, logos).
128×32 pixels : format 0,91″, plus allongé, pratique pour une barre d’état, un bandeau d’information ou des messages courts.
16×2 caractères OLED : orienté texte, proche des afficheurs LCD 16×2 mais avec les avantages de l’OLED (contraste, angle de vision).

Un écran 128×64 offre par exemple suffisamment de place pour afficher simultanément une valeur de capteur en gros, une unité, une jauge horizontale et une icône d’état. Sur 128×32, la gestion de l’espace requiert un design plus sobre, avec des polices compactes ou des pictogrammes minimalistes.

Contrôleurs graphiques internes (SSD1306, SH1106, US2066)

Le cœur de l’écran se trouve dans le contrôleur graphique. Il orchestre la GDDRAM, gère les pages, configure le contraste et interprète les commandes envoyées par l’Arduino.

SSD1306 : contrôleur monochrome très populaire, compatible I2C, utilisé sur une grande majorité de modules 0,96″ et 1,3″.
SH1106 : proche du SSD1306, mais avec quelques différences d’adressage (zone active légèrement décalée, mémoire parfois plus large).
US2066 : souvent présent sur des modules OLED orientés texte (type 16×2 ou 20×2), avec une logique différente des écrans purement graphiques.

Le choix de la bibliothèque Arduino dépend de ce contrôleur : certaines librairies ciblent uniquement le SSD1306, d’autres gèrent plusieurs pilotes avec une abstraction unifiée. Identifier précisément le contrôleur dès la réception du module évite des comportements étranges (décalages, lignes noires, colonnes masquées).

Mémoire graphique GDDRAM et organisation en pages

La majorité des écrans OLED I2C basés sur SSD1306 utilisent une mémoire GDDRAM interne d’environ 1 Ko, structurée en 8 pages de 128 colonnes. Chaque colonne stocke 8 bits, correspondant à 8 pixels verticaux.

Cette organisation en pages influe sur le dessin des pixels : un pixel ne se modifie pas isolément sans lecture-modification-écriture du byte complet. Les bibliothèques Arduino gèrent ce détail en interne, mais le concepteur garde en tête cette structure pour optimiser les rafraîchissements partiels (par exemple une seule ligne de texte ou une petite jauge).

Pour l’affichage graphique avancé (icônes, courbes, sprites), la librairie réalise généralement un buffer en RAM côté Arduino, puis envoie la trame complète à l’écran. Sur des cartes avec peu de mémoire (Uno, Nano), ce buffer influence la place disponible pour le reste du programme.

Alimentation, consommation et contraintes thermiques

Les modules OLED I2C pour Arduino se contentent en général d’une alimentation comprise entre 3,3 V et 5 V. Certains contrôleurs plus spécifiques (variants de SSD1306) fonctionnent dans une plage plus étroite, autour de 1,65 V à 3,3 V. Une vérification rapide du datasheet du module évite un dépassement de tension sur un écran prévu pour du 3,3 V.

La consommation reste modérée pour ce type d’afficheur. On observe des valeurs typiques autour de moins de 11 mA pour un 1,3″ 128×64 et environ 20 mA pour des modules à base de SSD1306. Cette faible intensité résulte de l’absence de rétroéclairage : les diodes organiques produisent directement la lumière, pixel par pixel.

En fonctionnement, la température influera sur le contraste et la tenue dans le temps. Beaucoup de modules acceptent une plage de -40 °C à 85 °C dans les versions industrielles, et une plage plus standard de -20 °C à 70 °C pour les modèles courants.

Comparatif rapide avec un écran LCD classique

Sur un projet Arduino, le choix entre OLED et LCD 1602/2004 dépend de contraintes de consommation, de lisibilité et d’encombrement. Le tableau suivant illustre les différences.

Critère	OLED I2C (SSD1306 typique)	LCD 16×2 I2C
Rétroéclairage	Aucun, chaque pixel émet	Nécessite un rétroéclairage LED
Consommation	≈ 11–20 mA selon le contenu affiché	Plus élevée, surtout avec rétroéclairage fort
Contraste	Très marqué, noir profond	Dépend de l’angle et du réglage de contraste
Angle de vision	Supérieur à 160°	Plus limité, surtout en vertical
Graphisme	Affichage matriciel, pixels adressables	Principalement texte, graphisme très limité

Interface I2C : adressage, câblage et compatibilité Arduino

Le bus I2C simplifie fortement la connexion : quatre fils suffisent pour relier l’écran à l’Arduino tout en laissant la place à d’autres capteurs sur le même bus. Une bonne compréhension des lignes SDA/SCL, des adresses et des niveaux logiques évite les problèmes de communication.

Brochage et connexion physique

Un module OLED I2C présente en général quatre broches alignées :

VCC : alimentation (3,3 V ou 5 V selon le module).
GND : masse commune avec l’Arduino.
SDA : ligne de données I2C.
SCL : ligne d’horloge I2C.

Sur un Arduino Uno/Nano, SDA et SCL se trouvent respectivement sur A4 et A5 (et également sur les broches SDA/SCL dédiées sur certaines révisions). Sur les cartes plus récentes (Mega, Due, Leonardo), des broches SDA/SCL spécifiques sont disponibles ; le schéma officiel de la carte indique clairement ces pins.

« Avec un câblage I2C cohérent, un seul bus gère l’écran OLED, plusieurs capteurs et même des extensions d’entrées/sorties, tout en conservant deux fils de commande. »

La plupart des modules intègrent déjà les résistances de tirage (pull-up) sur SDA et SCL. En présence de plusieurs cartes I2C, un contrôle de la valeur globale de ces résistances évite une surcharge du bus (typiquement autour de 4,7 kΩ à 10 kΩ par ligne).

Adresses I2C usuelles des écrans OLED

Chaque périphérique I2C possède une adresse unique sur le bus. Les écrans OLED I2C SSD1306 utilisent très fréquemment les adresses 0x3C ou 0x3D en format 7 bits, avec des équivalents en 8 bits 0x78 et 0x7A.

Adresse courante : 0x3C pour de nombreux modules 128×64.
Adresse alternative : 0x3D suivant le câblage des pins d’adresse sur le PCB.

Un scan I2C à l’aide d’un petit sketch Arduino identifie rapidement l’adresse effective du module. Ce contrôle s’avère crucial lorsque plusieurs périphériques partagent le même bus (par exemple un écran, un capteur de température et un convertisseur ADC). En cas de conflit, un changement de module, un repositionnement des ponts de soudure ou un expander I2C se justifient.

Compatibilité avec les différentes cartes Arduino

Les écrans OLED I2C fonctionnent aussi bien avec des cartes 5 V (Uno, Nano, Mega) qu’avec des cartes 3,3 V (Due, certains clones ESP32/ESP8266, même si ces derniers ne sont pas des Arduino à proprement parler). Le bus I2C tolère généralement ces configurations lorsque le module OLED dispose d’un régulateur et d’un niveau de logique compatible.

Sur un Arduino 5 V, un module spécifié pour 3,3 V uniquement demande une adaptation de tension, soit via un convertisseur de niveau logique, soit via un module prévu nativement pour le 5 V. Le respect de la référence de masse reste indispensable : GND Arduino et GND de l’écran doivent être reliés.

Durée de vie, burn-in et gestion de la luminosité

La technologie OLED offre un contraste marqué, mais la durée de vie des diodes organiques reste plus limitée que celle d’un LCD. Un montage électronique bien conçu prend en compte cette contrainte dès la phase de design de l’interface.

Durée de vie typique et dégradation progressive

En fonctionnement continu, la durée de vie d’un écran OLED I2C se situe autour de 8760 heures, soit approximativement un an d’affichage permanent. Avec le temps, l’intensité lumineuse diminue progressivement, surtout sur les zones les plus sollicitées.

Cette dégradation se manifeste par une baisse de contraste, des traces persistantes sur certains motifs très fréquents, voire une légère non-uniformité d’éclairage. Plus la surface affichée reste fixe et lumineuse, plus le vieillissement se concentre sur ces pixels.

Risques de burn-in et stratégies d’évitement

Le burn-in correspond à une « image fantôme » qui subsiste en arrière-plan après des milliers d’heures d’affichage statique. Sur un écran Arduino, ce phénomène touche surtout les interfaces qui laissent des textes en blanc plein sur fond noir sans variation.

Plusieurs stratégies limitent ce phénomène :

Utilisation d’un économiseur d’écran ou d’un écran de veille après quelques minutes d’inactivité.
Affichage d’animations légères, déplacement périodique des textes ou des icônes pour répartir l’usure.
Réduction de la luminosité globale via les commandes du contrôleur (contraste, courant de pilotage).
Extinction totale de l’écran en cas d’absence d’interaction ou lorsque l’appareil fonctionne en arrière-plan.

Conseil pratique :
sur un projet de monitoring fonctionnant 24 h/24, organiser l’interface autour d’éléments mobiles : par exemple, un bandeau d’informations qui défile, des curseurs qui se déplacent légèrement ou des pages qui alternent évitent une sollicitation permanente des mêmes lignes de pixels.

Consommation énergétique et usage sur batterie

Sur un système autonome, chaque milliampère compte. Les écrans OLED I2C offrent un compromis intéressant entre lisibilité et sobriété énergétique, en particulier dans les projets portables ou alimentés par panneau solaire.

Consommation typique et facteurs d’influence

La consommation se situe généralement en dessous de 11 mA pour un 1,3″ 128×64 en usage classique, et autour de 20 mA pour certains modules SSD1306 selon le niveau de contraste et le contenu affiché.

Plus la surface lumineuse augmente, plus l’intensité croît. Un écran affichant un motif principalement noir avec quelques pixels blancs utilise moins de courant qu’un écran saturé de texte et de blocs graphiques lumineux. Les bibliothèques permettant de régler la luminosité influent directement sur l’autonomie.

Optimisations pour projets basse consommation

Pour un objet connecté alimenté sur batterie Li-Ion ou pile, quelques bonnes pratiques renforcent l’autonomie :

Réduction du contraste au strict nécessaire pour conserver une bonne lisibilité.
Activation d’un mode veille sur l’écran lorsque les données n’évoluent pas.
Mise en sommeil approfondie de l’Arduino, avec réveil périodique, puis rafraîchissement ponctuel de l’affichage.
Usage de fonds noirs majoritaires, avec uniquement les informations essentielles en pixels allumés.

En combinant ces approches, l’écran OLED devient un indicateur ponctuel plutôt qu’un affichage permanent, ce qui prolonge sensiblement la durée de fonctionnement sur batterie.

Conception de l’interface graphique sur Arduino

L’intérêt d’un écran OLED I2C réside dans sa capacité à afficher des informations structurées : texte, icônes, bargraphs, courbes. La conception de l’interface graphique influe autant sur la lisibilité que sur la charge processeur et l’occupation mémoire.

Texte, polices et mise en forme

Les bibliothèques populaires pour SSD1306 offrent plusieurs tailles de police. Des fonctions de haut niveau permettent d’afficher du texte aux coordonnées souhaitées, avec gestion automatique des lignes et parfois du centrage.

Pour une lecture confortable :

Utiliser une grande police pour les valeurs critiques (température, tension, vitesse).
Réserver une police plus fine pour des informations secondaires ou des légendes.
Limiter la densité d’informations sur un petit écran, quitte à répartir sur plusieurs pages.

Un écran 128×64 permet par exemple l’affichage de deux à trois blocs bien distincts : valeur centrale en gros, légende en haut, icônes d’état en bas. Sur Arduino, l’usage de chaînes courtes et claires favorise une interface fluide.

Icônes, logos et bitmaps

Un affichage graphique parle souvent plus rapidement que du texte. Les écrans OLED I2C acceptent des bitmaps monochromes, stockés en mémoire programme (PROGMEM) pour préserver la RAM.

Pour intégrer un logo, un pictogramme de batterie ou un symbole Wi-Fi, la démarche suit ces étapes :

Conception de l’icône en noir et blanc sur un éditeur de pixels.
Export au format binaire compatible avec la librairie (tableau d’octets représentant les lignes ou les colonnes).
Intégration dans le code Arduino et affichage via la fonction dédiée (drawBitmap ou équivalent).

Le placement précis de ces icônes renforce la compréhension immédiate de l’état du système : une jauge de batterie dans un coin, un cadenas pour l’état de sécurité, une antenne pour la connectivité.

Graphiques, jauges et courbes

Les écrans OLED 128×64 rendent possible l’affichage de graphiques simplifiés : courbes de température, histogrammes, barres de progression. Les bibliothèques de dessin proposent souvent des primitives pour tracer des lignes, des rectangles et parfois des cercles.

Pour tracer une courbe de mesure (par exemple la tension relevée toutes les secondes), plusieurs techniques se combinent :

Stockage d’un buffer de valeurs dans un tableau circulaire.
Conversion de la valeur en coordonnée verticale en tenant compte de l’échelle.
Déplacement de la courbe de droite à gauche ou inversement, en mettant à jour uniquement la zone graphique concernée.

Une jauge horizontale se réalise simplement avec un rectangle plein dont la largeur représente un pourcentage. Sur un écran OLED, ce type de visualisation reste lisible, même en restant monochrome.

Astuce de conception :
pour assurer une lecture rapide, limiter le nombre de types de visualisation par écran. Un mélange excessif de courbes, jauges et textes finit par nuire à la clarté. Mieux vaut prévoir plusieurs pages, chacune centrée sur un objectif précis : diagnostic, supervision, configuration.

Schéma de câblage et intégration dans une installation plus large

Dans un projet réel, l’écran OLED s’intègre au cœur d’un ensemble plus vaste : capteurs, actionneurs, alimentation, protections. Un schéma de câblage clair évite les conflits de broches et garantit une lecture stable.

Schéma type avec bus I2C partagé

Un montage classique associe sur le même bus I2C : un écran OLED SSD1306, un capteur de température/humidité et éventuellement un module RTC (horloge temps réel). SDA et SCL se relient en parallèle à chaque module, tandis que VCC et GND s’acheminent vers une alimentation commune.

Pour les projets domestiques complexes, la représentation complète sous forme de schéma électrique renforce la fiabilité. Des ressources dédiées à la conception de schémas comme le guide de schéma électrique maison offrent une méthodologie transposable y compris aux montages Arduino : identification des lignes d’alimentation, repérage des masses, séparation des circuits de puissance et de commande.

Organisation des masses et alimentation partagée

Lorsque l’Arduino commande également des relais, des moteurs ou des LED puissantes, la gestion des masses devient cruciale. Un retour de courant mal pensé génère des parasites sur le bus I2C, des reset intempestifs ou des artefacts sur l’écran.

Plusieurs réflexes sécurisent l’ensemble :

Regrouper les masses de commande et de puissance sur un point commun clairement identifié.
Prévoir un découplage (condensateurs) proche de l’écran et de la carte Arduino.
Séparer visuellement sur le schéma les zones logiques et les zones de puissance.

Pour les installations plus structurées, un schéma d’installation électrique en PDF sert de référence partagée entre concepteur, installateur et utilisateur final.

Logiciels, bibliothèques et flux de développement

Pour exploiter pleinement un écran OLED I2C, la couche logicielle joue un rôle central. Les bibliothèques Arduino simplifient la gestion des pixels, des polices et des commandes de bas niveau. L’outil de conception du code influe également sur le confort de développement.

Bibliothèques Arduino pour SSD1306 et SH1106

Plusieurs librairies sont largement adoptées pour manipuler les écrans OLED I2C. Elles fournissent des fonctions de haut niveau : initialisation, effacement de l’écran, tracé de formes géométriques, affichage de texte et de bitmaps.

Les bibliothèques les plus connues pour SSD1306/SH1106 incluent généralement :

Une gestion intégrée de la GDDRAM et du buffer en RAM.
Des fonctions pour ajuster le contraste et la luminosité.
La possibilité de sélectionner différentes tailles de police.
Des exemples de code prêts à l’emploi pour une mise en route rapide.

Sur Arduino, l’installation via le gestionnaire de bibliothèques facilite la mise à jour et la maintenance du projet. Il suffit ensuite de renseigner l’adresse I2C et de préciser le type de contrôleur dans le code d’initialisation.

Organisation du code et performance d’affichage

La structure du programme conditionne la réactivité de l’interface. Un rafraîchissement complet de l’écran à chaque cycle de boucle ralentit le système. Mieux vaut cibler les zones à mettre à jour et limiter la fréquence de redraw aux changements effectifs de données.

Une architecture claire repose sur :

Une fonction dédiée à l’initialisation de l’écran (setup d’I2C, configuration du contrôleur).
Des fonctions séparées pour chaque écran logique (page de monitoring, page de configuration, page de diagnostic).
Une logique de rafraîchissement conditionnelle : l’affichage ne se met à jour que si les valeurs ont changé au-delà d’un seuil défini.

Cette approche allège le trafic I2C, limite la charge processeur et préserve la fluidité d’affichage, même sur un microcontrôleur modeste.

Outils externes pour concevoir et tester l’affichage

Pour les projets complexes, certains choisissent de concevoir la logique d’affichage sur un ordinateur avant de la transférer sur Arduino. Un logiciel de schéma électrique ou de modélisation aide à représenter l’interface, à positionner les blocs de texte et à planifier les pages.

Parallèlement, des outils de génération de bitmaps transforment des logos ou des icônes en tableaux C utilisables directement dans le sketch. Des simulateurs de microcontrôleurs, lorsqu’ils existent pour le couple de librairies choisi, offrent un environnement de test sans matériel physique, utile pour valider la logique d’interface avant l’assemblage.

Fiabilité, environnement et domaines d’application

Un écran OLED I2C intégré à un Arduino se retrouve dans de nombreux contextes : domotique, prototypage industriel, instruments de mesure, interfaces pédagogiques. Les caractéristiques techniques évoquées plus haut orientent les choix d’implantation.

Conditions environnementales et robustesse

Les plages de température typiques -20 °C à 70 °C conviennent à une grande partie des usages intérieurs et extérieurs modérés. Pour des conditions plus exigeantes, certains modèles prévoient une plage étendue -40 °C à 85 °C, rencontrée dans l’industrie ou l’automobile.

L’humidité, la poussière et les vibrations imposent parfois un boîtier adapté, une vitre de protection ou un montage sur silent-blocs. L’écran reste un composant sensible : un choc direct sur la face avant ou une contrainte mécanique du PCB risque de provoquer des dysfonctionnements ou des pixels morts.

Exemples typiques d’utilisation

Les écrans OLED I2C trouvent leur place dans de nombreuses réalisations Arduino :

Station météo compacte affichant température, humidité et tendance barométrique sous forme de courbes.
Contrôleur de charge pour batterie avec jauge de niveau, tension instantanée et état de fonctionnement.
Interface de réglage pour alimentation de laboratoire, avec indication numérique et bargraph.
Tableau de bord de robot ou de véhicule télécommandé, affichant vitesse, distance, mode de conduite.
Terminal de configuration pour capteurs ou modules IoT, avec menus déroulants et icônes d’état.

Dans chacun de ces cas, l’écran OLED permet de suivre l’état du système en temps réel sans passer par un ordinateur. L’utilisateur interagit directement avec l’objet, via quelques boutons, un encodeur rotatif ou un clavier matriciel, renforçant le caractère autonome de l’installation.

« Un écran OLED I2C bien intégré transforme un prototype Arduino en instrument lisible, structuré et exploitable au quotidien, sans recourir à un terminal série ou à une interface web externe. »
