Un bon schéma d’installation électrique évite bien des imprévus lors des travaux et des dépannages. Entre les exigences de la norme NF C 15-100, les attentes du consuel et la réalité du chantier, un simple croquis approximatif ne suffit plus.
Des modèles de schéma installation électrique en PDF existent, certains réellement utiles, d’autres beaucoup moins adaptés à un projet sérieux. La différence se joue sur quelques éléments précis… que nous allons passer en revue ensemble.
| Élément clé | Synthèse |
| Objectif | Fournir des modèles PDF prêts à l’usage pour concevoir et planifier une installation électrique. |
| Contenu des modèles | Schémas types, repérage des circuits, indications sur les protections, dispositions standard 👍. |
| Utilité | Aide à visualiser et organiser une installation conforme, adaptée aux rénovations et constructions. |
| Avantages | Gain de temps, structure claire, support pour les débutants et les professionnels. |
Schéma installation électrique PDF : notions de base à maîtriser
Un schéma d’installation électrique représente de manière graphique tous les circuits, appareillages et protections d’un logement ou d’un local. En version PDF, ce schéma devient un document stable, facile à partager et à imprimer, utilisable aussi bien par un particulier que par un électricien.
Avant de télécharger le moindre modèle, une clarification s’impose : il existe plusieurs types de schémas électriques, chacun avec une fonction précise. Savoir lequel utiliser évite de se perdre dans des plans incomplets ou illisibles pour un professionnel.

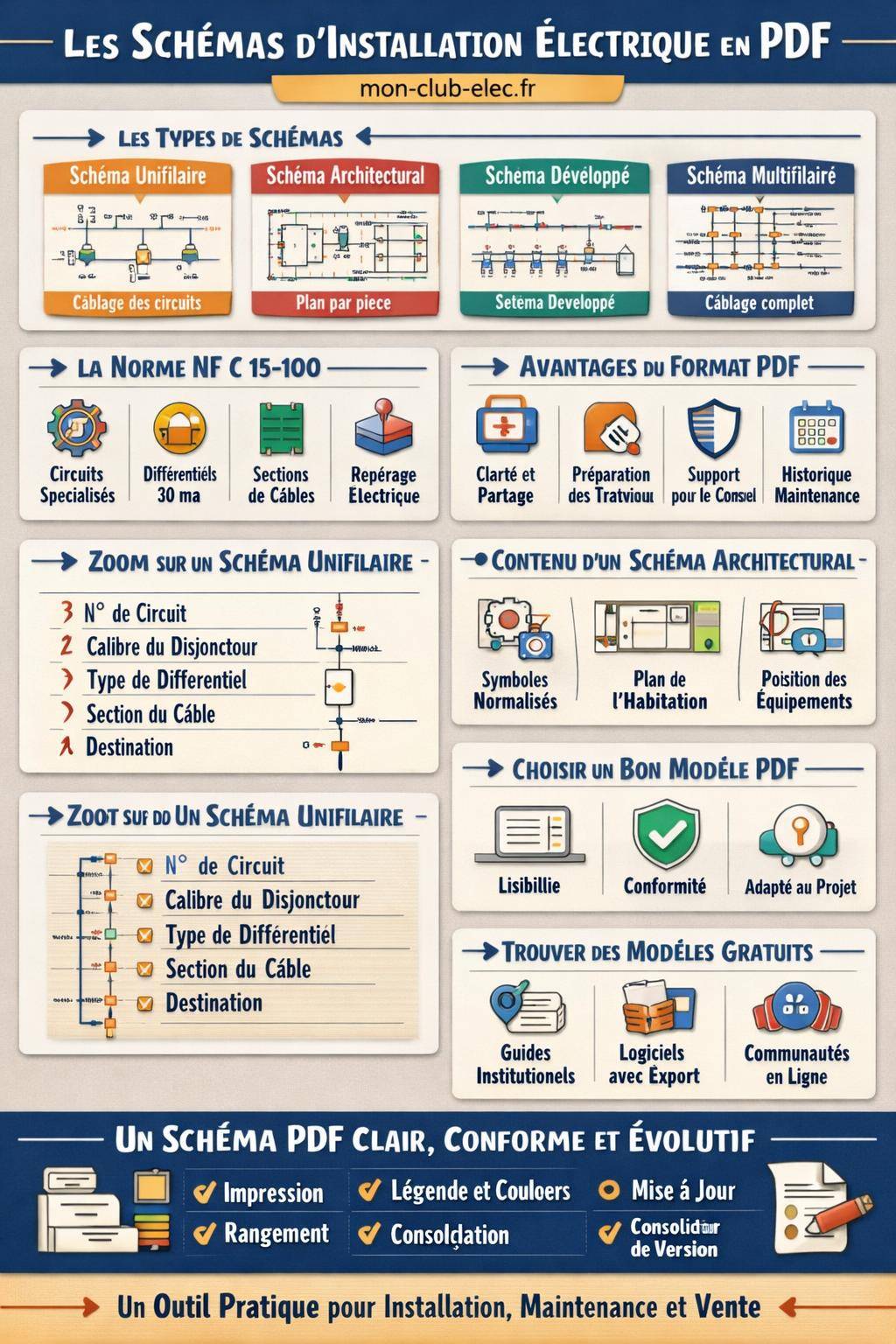

Les principaux types de schémas pour une installation domestique
Dans un projet résidentiel ou tertiaire léger, on rencontre principalement quatre grandes familles de schémas électriques. Chacune répond à un besoin différent : conception, validation réglementaire, diagnostic ou maintenance.
- Schéma développé : représentation détaillée, fil par fil, avec tous les conducteurs et connexions.
- Schéma architectural : vue par pièce ou par zone, intégrée au plan du logement.
- Schéma unifilaire : vue simplifiée par circuit, très utilisée pour les tableaux électriques.
- Schéma multifilaire : représentation plus technique, filaire, adaptée aux interventions pointues.
Chaque format a son utilité. Pour un particulier, le PDF idéal combine souvent un schéma unifilaire du tableau et un schéma architectural par pièce. Le professionnel, lui, apprécie en plus un développé ou un multifilaire pour préparer ses travaux.
« Un schéma clair et à jour fait gagner un temps précieux à l’électricien lors des modifications ou dépannages, et limite les erreurs coûteuses. »
Norme NF C 15-100 : le cadre incontournable du schéma électrique
La norme NF C 15-100 définit les règles pour les installations électriques basse tension en France. Même si un particulier ne lit pas la norme dans son intégralité, le schéma utilisé doit en respecter les grands principes.
Un bon modèle PDF intègre déjà plusieurs exigences : répartition des circuits, niveaux de protection, différentiel 30 mA, sections de conducteurs, repérage des circuits spécialisés. Cette compatibilité avec la NF C 15-100 évite bien des corrections lors du passage du consuel.
Pourquoi utiliser un schéma d’installation électrique en PDF ?
Un simple croquis tracé à main levée aide ponctuellement, mais montre vite ses limites lorsque l’installation évolue. Un schéma électrique PDF offre plusieurs avantages concrets à court et à long terme.

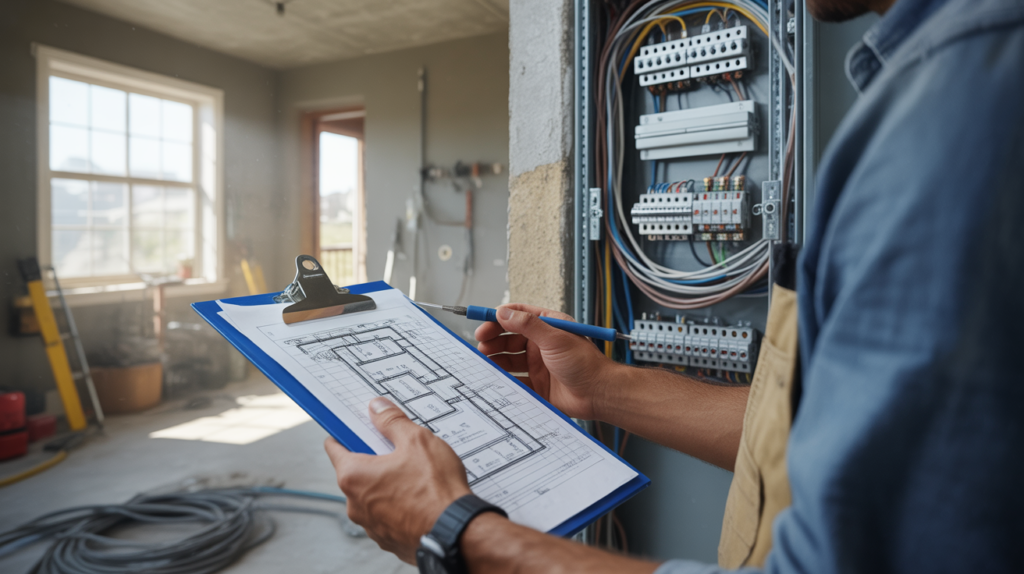

Un support clair pour concevoir et préparer les travaux
Lors d’une rénovation ou d’une construction, le schéma PDF sert de base de discussion entre le propriétaire, l’électricien, le constructeur et, si nécessaire, le bureau de contrôle. L’ensemble des circuits, protections et usages est posé noir sur blanc.
Électricité de la maison5 critères pour choisir un radiateur électrique qui consomme vraiment moinsCe document structure le projet :
- visualisation rapide du nombre de circuits et de leur destination ;
- anticipation des besoins futurs (prises supplémentaires, domotique, borne de recharge) ;
- meilleure estimation des quantités de matériel et du budget ;
- limitation des retours en arrière en cours de chantier.
Un outil précieux pour le consuel et les contrôles
Pour une installation neuve ou une rénovation lourde, une visite de contrôle intervient souvent. Un schéma clair et proprement présenté en PDF rassure et facilite le dialogue avec l’organisme de contrôle. Il montre que l’installation suit une logique et respecte un minimum de méthodologie.
Un contrôleur qui visualise rapidement chaque ligne, la protection associée et la destination des circuits identifie plus vite les points conformes et les éventuels ajustements nécessaires.
Un historique fiable pour la maintenance et l’évolution
Quelques années après la finition des travaux, tout le monde oublie quel disjoncteur protège quelle pièce, où passe exactement tel câble, et sur quoi est branchée telle prise extérieure. Un schéma d’installation à jour évite les approximations.
Conserver un modèle PDF permet :
- une intervention rapide en cas de panne ;
- un repérage simple pour ajouter un nouveau circuit ;
- une transmission facilitée lors de la vente du bien ;
- une base claire pour tout électricien qui reprend le dossier.
Les différents modèles de schéma installation électrique en PDF
Les modèles gratuits de schéma électrique en PDF ne se ressemblent pas. Certains sont très orientés tableau électrique, d’autres centrés sur la disposition des prises et des luminaires. Le choix du gabarit dépend du projet et du niveau technique du lecteur.
Le schéma unifilaire en PDF : la base du tableau électrique
Le schéma unifilaire représente, ligne par ligne, l’ensemble des circuits qui partent du tableau. Chaque ligne indique les informations clés : disjoncteur, section de câble, destination, type de circuit.
Un bon modèle PDF de schéma unifilaire prévoit généralement :
- une colonne pour le numéro de circuit ;
- une colonne pour le type de protection (disjoncteur, calibre, type différentiel) ;
- une colonne pour la section des conducteurs ;
- une colonne pour la destination (pièce, usage) ;
- une zone de remarques pour préciser l’emplacement ou les particularités.
| Circuit | Protection | Section | Destination | Remarques |
|---|---|---|---|---|
| PC1 | Disj. 16 A + Diff. 30 mA type AC | 3 x 1,5 mm² | Prises séjour | Max 8 prises, circuit prises courantes |
| LL | Disj. 20 A + Diff. 30 mA type A | 3 x 2,5 mm² | Lave-linge | Circuit spécialisé |
| CH1 | Disj. 10 A + Diff. 30 mA type AC | 3 x 1,5 mm² | Eclairage chambres | Points lumineux plafonniers |
Ce type de tableau est très adapté au format PDF. Il s’imprime facilement, se range dans un classeur technique, et se met à jour à chaque modification du tableau.
Le schéma architectural en PDF : vue par pièce et ergonomie du logement
Le schéma architectural lie directement le plan du logement et l’installation électrique. Il montre, pièce par pièce, la position des prises, interrupteurs, points lumineux, sorties de câble, commandes de volets, etc.
Un modèle PDF bien conçu propose souvent :
- une zone pour chaque pièce du logement ;
- des symboles normalisés pour chaque équipement électrique ;
- un rappel des hauteurs de pose usuelles ;
- un espace de légende pour expliquer les symboles.
« Le schéma architectural traduit concrètement le confort d’usage : combien de prises à côté du lit, où actionner l’éclairage, comment gérer les volets roulants. »
Schémas développés et multifilaires : pour les projets complexes
Les schémas développés et multifilaires s’adressent surtout aux techniciens et électriciens confirmés. Ils détaillent le cheminement des conducteurs, les borniers, les liaisons entre coffrets ou armoires, les connexions internes des appareillages.
En PDF, ces schémas offrent une lisibilité correcte si la mise en page est bien structurée et si les symboles utilisés respectent les conventions habituelles. Pour un particulier, ce niveau de détail sert surtout lors d’interventions avancées ou de projets spécifiques (domotique poussée, automatisme de portail, systèmes de sécurité complexes).
Quels critères pour choisir un modèle de schéma installation électrique PDF ?
Les modèles gratuits diffusés en ligne présentent des qualités très variables. Certains se limitent à un simple tableau sans structure, d’autres apportent un vrai cadre pour concevoir et documenter une installation.
Lisibilité et clarté du document PDF
Un schéma électrique utile se lit sans effort. Plusieurs éléments améliorent nettement l’expérience :
- une taille de police suffisante pour l’impression ;
- des colonnes bien séparées et alignées ;
- un code couleur cohérent si le document est en couleur (circuits, protections, pièces) ;
- un espace suffisant pour ajouter des annotations à la main.
Un modèle surchargé de détails, avec une écriture minuscule, finit rarement utilisé sur le terrain. Un modèle sobre mais structuré tient mieux la distance.
Conformité aux principes de la NF C 15-100
Le modèle PDF ne remplace pas la norme, mais il reflète une manière de travailler. Quelques indices montrent une bonne compatibilité réglementaire :
- présence de lignes dédiées pour les circuits spécialisés (four, plaques, lave-linge, chauffe-eau, etc.) ;
- mention des types de différentiels (AC, A, éventuellement F ou B dans certains contextes) ;
- rappels des sections de câbles usuelles associées aux calibres des disjoncteurs ;
- organigramme du tableau séparant clairement les rangées et les interrupteurs différentiels.
Adaptation au projet : neuf, rénovation partielle ou complète
Un modèle pensé pour une construction neuve ne convient pas toujours à une rénovation partielle. Dans un logement ancien, certains circuits restent en place, d’autres sont créés ou modifiés. Le schéma doit refléter cette réalité.
Pour une rénovation, un modèle pertinent propose :
- une distinction entre circuits existants et circuits créés ou rénovés ;
- une zone de commentaire sur l’état des câbles conservés ;
- un repérage clair des travaux prévus ultérieurement.
Où trouver des modèles gratuits de schéma installation électrique en PDF ?
Les ressources gratuites en ligne sont nombreuses, mais il faut trier. Plusieurs sources se distinguent par leur sérieux et leur lisibilité.
Sites institutionnels, guides et documentations techniques
Certaines organisations mettent à disposition des fiches pratiques au format PDF : guides sur le tableau électrique, recommandations de circuits, exemples d’organigrammes. Même si ces documents ne sont pas toujours des modèles vierges, ils servent de base solide pour construire son propre schéma.
On y trouve notamment :
- des exemples de répartition des circuits par différentiel ;
- des schémas types pour les pièces humides ;
- des rappels sur les volumes de sécurité dans la salle de bains.
Logiciels et services en ligne avec export PDF
Certains outils de dessin de plans, comme ArchiFacile ou d’autres logiciels de conception domestique, permettent de créer un schéma électrique et de l’exporter directement au format PDF. Ce n’est plus un simple modèle prérempli : on personnalise intégralement le plan, puis on l’enregistre.
Avantages de cette approche :
- plan adapté aux dimensions réelles du logement ;
- ajout de symboles, annotations, légende personnalisée ;
- mise à jour simple en cas de modification de l’installation.
Communautés de bricoleurs et forums spécialisés
De nombreux bricoleurs partagent leurs modèles de schéma installation électrique en PDF sur des forums, blogs ou groupes spécialisés. On y trouve des exemples concrets, souvent réalisés à partir d’installations réelles.
Ces ressources inspirent, mais demandent un regard critique : chaque logement possède ses spécificités, et un copier-coller intégral conduit rapidement à des incohérences ou à des oublis.
Comment personnaliser un modèle PDF de schéma électrique ?
Un modèle, même bien construit, reste générique. L’étape clé consiste à l’adapter à la configuration précise du logement, au niveau d’équipement souhaité et aux choix techniques retenus pour l’installation.
Adapter le schéma unifilaire au tableau réel
Pour un tableau électrique, le modèle PDF sert souvent de squelette. La personnalisation se fait en plusieurs étapes :
- recenser toutes les pièces et zones du logement ;
- définir les circuits nécessaires : prises, éclairage, volets roulants, chauffage, eau chaude, électroménager ;
- répartir les circuits sous les différentiels en équilibrant les charges ;
- noter pour chaque ligne la section de câble, le type de disjoncteur et la nature des appareillages.
Une fois cette base posée, le schéma unifilaire reflète fidèlement le tableau réel et devient un repère fiable.
Relier schéma architectural et schéma unifilaire
Le lien entre le plan par pièce et le schéma du tableau renforce énormément la compréhension globale. Quelques bonnes pratiques aident à garder cette cohérence :
- numéroter les circuits (PC1, PC2, CH1, etc.) sur le schéma unifilaire ;
- reprendre ces numéros sur le schéma architectural à côté des prises et points lumineux ;
- utiliser la même légende sur tous les documents ;
- garder une version PDF consolidée regroupant tous les schémas.
« Lorsque le repérage des circuits est identique sur le tableau, le schéma unifilaire et le plan par pièce, les échanges avec l’électricien sont beaucoup plus fluides. »
Ajouter légende, notes et versions successives
Un schéma vivant évolue avec l’installation. Indiquer une date de version sur le PDF et conserver les anciennes révisions donne de la clarté à long terme, surtout en cas de travaux par étapes.
Quelques idées pour enrichir un modèle :
- une zone de légende complète (symboles, couleurs, abréviations) ;
- une liste des extensions possibles (emplacements prévus pour circuits futurs) ;
- des commentaires sur les équipements particuliers (variateurs, commandes centralisées, scénarios domotiques).
Schéma installation électrique PDF et symboles normalisés
Un schéma n’a de valeur que s’il reste compréhensible par tous les intervenants. Le recours aux symboles électriques normalisés assure un langage commun entre particuliers, artisans, bureaux d’études et organismes de contrôle.
Les symboles les plus courants sur un schéma domestique
Les modèles PDF sérieux intègrent généralement une petite bibliothèque de symboles. On retrouve notamment :
- point lumineux, plafonnier, applique murale ;
- interrupteur simple, va-et-vient, inverseur, télérupteur ;
- prise de courant simple, double, commandée ;
- sortie de câble, prise TV, prise RJ45 ;
- volet roulant, commande locale, commande centralisée.
Intégrer ces symboles au plan évite les descriptions longues et rend le schéma plus universel.
Couleurs, repères et codification interne
Au-delà des symboles, une codification couleur claire facilite la lecture d’un schéma complexe. Certaines conventions se retrouvent fréquemment :
- une couleur pour les circuits prises ;
- une autre pour les circuits éclairage ;
- une couleur distincte pour les circuits spécialisés ;
- un code spécifique pour les lignes de communication (RJ45, domotique…).
Le PDF permet de conserver ces codes couleur lors de l’impression couleur. En noir et blanc, la légende et la structure du schéma prennent le relais.
Exploiter un schéma installation électrique PDF au quotidien
Une fois le schéma réalisé, son utilité dépend surtout de la manière dont il est intégré au dossier technique du logement. Un document inexploité reste un simple fichier numérique oublié sur un ordinateur.
Impression et rangement du schéma
Imprimer le schéma en taille suffisante, le plastifier si besoin et le ranger à un endroit connu de tous crée un vrai réflexe de consultation. Plusieurs emplacements sont pertinents :
- un classeur dédié à l’installation électrique, près du tableau ;
- un rangement avec les factures d’énergie et les contrats de maintenance ;
- une version affichée dans un local technique pour les bâtiments plus grands.
Conserver en parallèle le PDF sur un support numérique permet d’envoyer rapidement le schéma par mail à un électricien ou à un diagnostiqueur.
Mise à jour en cas de modification de l’installation
Chaque fois qu’un circuit évolue, le schéma devrait suivre : ajout de prises, création d’une nouvelle ligne dédiée, modification de la répartition des différentiels. Un schéma non mis à jour perd progressivement sa fiabilité.
Électricité de la maisonTableau électrique Legrand : 5 critères pour choisir entre prééquipé et à composerUne méthode simple consiste à :
- annoter immédiatement le schéma imprimé au crayon ;
- reporter ensuite ces modifications sur la version numérique ;
- générer une nouvelle version PDF datée ;
- remplacer la version imprimée dans le classeur.
Transmission lors de la location ou de la vente
Lors d’une mise en location ou d’une vente, fournir un schéma d’installation électrique propre et lisible donne une image sérieuse du bien. L’occupant suivant comprend mieux l’organisation du tableau, sait où intervenir, et dispose d’une base utile pour de futurs travaux.
Associé aux diagnostics réglementaires, ce schéma complète le dossier technique et peut rassurer un acquéreur sur la qualité globale de l’installation.
Se repérer dans l’univers des documents techniques : un parallèle utile
Pour certains lecteurs, un schéma électrique ressemble à un document très technique, presque ésotérique. Pourtant, il s’intègre à un ensemble plus large de supports visuels et de schémas utilisés au quotidien dans d’autres domaines.
Schéma électrique, plans, diagrammes : même logique de représentation
Un plan d’architecture, un schéma électrique et un diagramme de réseau informatique reposent sur la même logique : représenter visuellement un système complexe pour le rendre compréhensible. L’usage de symboles, de légendes et de couleurs vise toujours le même objectif : structurer l’information.
Ce parallèle aide à aborder le schéma électrique avec plus de sérénité. Une fois les conventions de base assimilées, la lecture devient beaucoup plus intuitive.
Gestion documentaire et organisation de l’information
Le schéma installation électrique en PDF n’est qu’un élément du puzzle documentaire autour du logement. Il coexiste avec :
- les factures d’achat des équipements ;
- les notices des tableaux et appareillages ;
- les rapports de diagnostic et contrôles ;
- éventuellement, des schémas d’autres réseaux (eau, chauffage, ventilation).
Structurer ces documents, les classer dans un même dossier, les garder en version papier et numérique améliore nettement la gestion du patrimoine technique du logement.
Aller plus loin : méthodes, bonnes pratiques et limites
Réaliser un schéma installation électrique PDF à partir d’un modèle gratuit constitue un bon point de départ. Pour aller plus loin, certaines méthodes renforcent la fiabilité de l’ensemble et limitent les zones d’ombre.
Travailler pièce par pièce, puis consolider
Une manière efficace consiste à dessiner l’installation d’abord pièce par pièce : recenser les usages, les puissances, les besoins de confort, puis en déduire le nombre de circuits nécessaires. Dans un second temps, on consolide dans un schéma unifilaire global.
Ce cheminement évite les oublis fréquents, comme les prises en tête de lit, l’alimentation des volets roulants ou la prise destinée à l’aspirateur dans les circulations.
Anticiper les extensions et la domotique
Le schéma PDF gagne à intégrer dès l’origine quelques perspectives d’évolution. Prévoir des emplacements disponibles pour de futurs disjoncteurs, réserver des gaines pour des câbles de communication ou de commande, signaler les zones susceptibles d’être automatisées offre une marge de manœuvre utile.
La simple mention « réserve » sur un circuit ou sur une rangée de tableau indique à tout professionnel que de nouvelles fonctionnalités pourront être ajoutées sans tout refaire.
Connaître la limite entre bricolage et intervention professionnelle
Réaliser un schéma d’installation électrique soi-même améliore nettement la compréhension du logement. En revanche, intervenir sur le tableau, les circuits ou les liaisons dans des contextes complexes demande des compétences spécifiques.
Le schéma PDF sert alors à dialoguer avec un électricien qualifié : il présente l’existant, les attentes, et constitue un support de travail partagé. Cette complémentarité entre préparation personnelle et intervention professionnelle conduit souvent à une installation plus cohérente et mieux documentée.
