Comment brancher des LED NeoPixel WS2812B sur Arduino : tutoriel

Arduinomis à jour le 22 février 2026

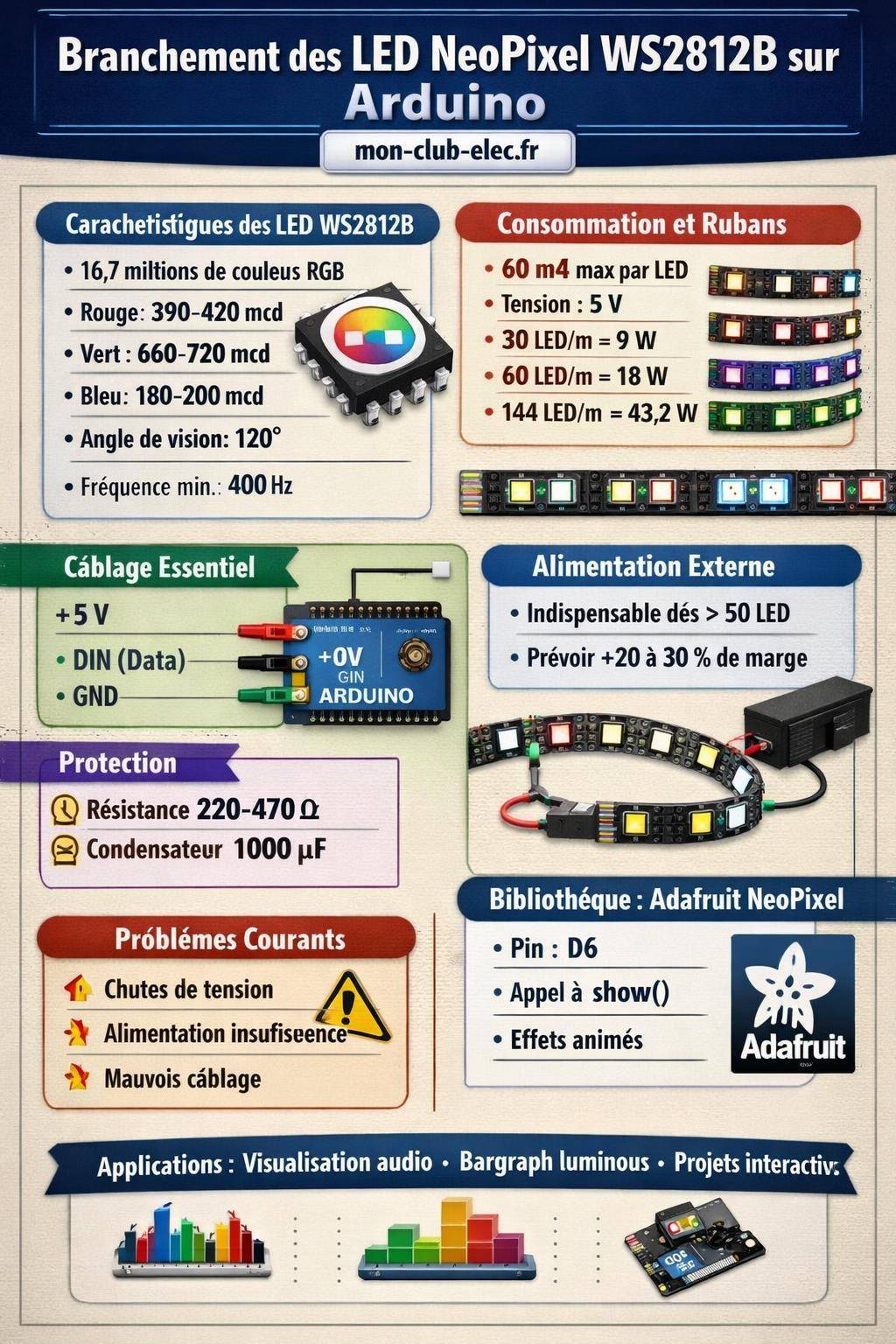

Brancher des LED NeoPixel WS2812B sur Arduino ouvre la porte à des animations lumineuses riches, pilotées au bit près. Encore faut‑il maîtriser le câblage, l’alimentation, la gestion des courants et les subtilités du signal numérique pour éviter les rubans capricieux ou les LED qui grillent.

Entre intensité lumineuse, choix du pin, résistances de protection, alimentation 5 V dédiée et bibliothèque Arduino adaptée, chaque détail influence le rendu final. Les lignes qui suivent lèvent les zones d’ombre et posent une méthode claire pour un montage fiable, extensible et propre côté code.

Élément clé Synthèse
Connexion Les LED WS2812B se branchent sur une seule broche numérique (souvent D6) pour piloter la chaîne entière.
Alimentation Prévoir une source 5V adaptée, car chaque LED peut consommer jusqu’à 60 mA selon la luminosité.
Sécurité Ajouter une résistance sur la ligne de données et un condensateur pour stabiliser l’alimentation.
Programmation Utiliser une bibliothèque dédiée (ex. Adafruit NeoPixel) pour gérer facilement couleurs et animations.
Usage Idéal pour créer des effets lumineux personnalisés et des animations colorées 🎨✨.

Comprendre les caractéristiques des LED NeoPixel WS2812B avant de les brancher

Les LED NeoPixel WS2812B intègrent dans un même boîtier une LED RVB (rouge, vert, bleu) et un contrôleur numérique. Chaque module reçoit un signal série, l’interprète et transmet la suite des données à la LED suivante. Cette architecture en chaîne adressable simplifie énormément le câblage mais impose le respect strict de certaines contraintes électriques et logicielles.

Chaque couleur (rouge, vert, bleu) possède une profondeur de couleur de 8 bits par canal. Un module WS2812B offre donc une palette de 16 777 216 couleurs. Le rendu dépend directement des caractéristiques optiques : intensité lumineuse, longueur d’onde, angle de vision et fréquence de rafraîchissement du signal.

Caractéristiques optiques des WS2812B à connaître

Les données techniques donnent une bonne idée de la luminosité et du rendu chromatique. Pour un module WS2812B typique :

  • Intensité lumineuse (mcd) : Rouge 390–420, Vert 660–720, Bleu 180–200.
  • Longueurs d’onde : Rouge 620–625 nm, Vert 522–525 nm, Bleu 465–467 nm.
  • Angle de vision : environ 120°, pour un faisceau large et homogène.
  • Fréquence de balayage : au moins 400 Hz, limitant le scintillement perceptible.

Ces valeurs influencent directement le choix d’un diffuseur, la distance d’observation et le calibrage des couleurs dans le code. Pour un éclairage d’ambiance, un angle de 120° permet une diffusion douce. Pour des effets directionnels, un boîtier ou un support dédié oriente le faisceau.

Consommation électrique et puissance à prévoir

La consommation des WS2812B repose sur le nombre de LED, la couleur affichée et la luminosité configurée. Les fiches techniques indiquent une consommation maximale de 60 mA par LED à pleine puissance (blanc à 100 %, soit rouge + vert + bleu à 20 mA chacun). Les valeurs typiques sont :

  • Consommation par LED : 60 mA max (20 mA par couleur).
  • Consommation par mètre : 30 LED/m = 9 W/m, 60 LED/m = 18 W/m, 144 LED/m = 43,2 W/m.
  • Tension d’alimentation : 5 V DC (plage 3,5–5,3 V).

Sur un ruban de 60 LED, à pleine puissance, le courant grimpe rapidement à plusieurs ampères. Le choix de l’alimentation 5 V doit refléter cette réalité, et le câblage doit limiter les chutes de tension, surtout pour les longueurs élevées.

Conseil pratique : dimensionne la puissance de ton alimentation 5 V avec une marge d’au moins 20 à 30 % au‑dessus de la consommation théorique. Pour 60 LED à 60 mA max, compte 3,6 A et vise une alimentation de 4 à 5 A.

Schéma de branchement de base : Arduino et WS2812B

Le câblage des NeoPixel WS2812B suit une logique simple : trois fils suffisent pour un ruban ou un anneau complet. La complexité vient surtout de la gestion de la masse commune et de la protection du pin de données.

ArduinoArduino et domotique : automatiser sa maison pour pas cher

Un ruban WS2812B comporte généralement quatre pastilles ou fils principaux : +5 V, GND, DIN (Data IN) et parfois DOUT (Data OUT) pour la sortie vers les LED suivantes. Le sens de la flèche imprimée sur le ruban indique la direction des données, du contrôleur vers la fin de la chaîne.

Câblage minimal d’un ruban WS2812B sur Arduino

Le montage standard utilise un seul pin de sortie numérique de l’Arduino pour piloter toute la bande. Le schéma de principe se résume ainsi :

  • +5 V du ruban connecté au +5 V de l’alimentation externe (ou de l’Arduino pour quelques LED seulement).
  • GND du ruban relié à la masse de l’alimentation et à la masse (GND) de l’Arduino.
  • DIN (data in) connecté à un pin numérique de l’Arduino (souvent D6).
  • DOUT relié à l’entrée data du ruban suivant si tu enchaînes plusieurs segments.

La masse commune entre l’Arduino et le ruban reste incontournable. Sans ce retour de référence, le signal n’a aucun cadre stable et les LED réagissent de manière erratique.

Élément Connexion sur WS2812B Connexion sur Arduino Remarque
Alimentation 5 V +5 V 5 V ou alimentation externe Privilégier une alimentation externe au‑delà de quelques LED
Masse GND GND Masse commune obligatoire entre ruban et Arduino
Signal de données DIN Pin numérique (ex : D6) Utiliser une résistance série de protection
Chaînage DOUT DIN du ruban suivant Permet d’ajouter d’autres segments

Protection du pin de données : résistance série et condensateur

Les WS2812B sont sensibles aux surtensions et aux pics de courant. Deux composants simples protègent efficacement ton montage :

  • Résistance de 220 à 470 Ω en série entre le pin Arduino et DIN du ruban.
  • Condensateur électrolytique de 1000 µF / 6,3 V (ou plus) entre +5 V et GND, au plus près du ruban.

La résistance limite les pics de courant sur le pin de sortie de l’Arduino et amortit les fronts de commutation. Le condensateur absorbe les pointes de courant au moment où les LED s’allument brutalement, ce qui stabilise la tension et préserve le régulateur.

À retenir : ne branche jamais un ruban WS2812B sous tension avant d’avoir relié les masses. Connecte d’abord GND, ensuite +5 V, puis enfin le signal de données. Ce simple ordre de branchement évite des comportements imprévisibles et des LED endommagées.

Choisir l’alimentation 5 V adaptée aux WS2812B

La tension d’alimentation des WS2812B se situe dans une plage de 3,5 à 5,3 V, avec une utilisation standard à 5 V DC. L’Arduino UNO ou Nano propose un 5 V régulé mais dimensionné pour quelques centaines de milliampères, pas pour un ruban complet.

Dès que le projet dépasse quelques LED, une alimentation 5 V externe devient la solution la plus sûre. Le calcul de puissance reste direct : nombre de LED × 60 mA (max) = courant maximum, puis P = U × I pour la puissance.

Calcul de puissance pour différents rubans

Les valeurs typiques par mètre constituent une base utile pour estimer rapidement la puissance nécessaire :

  • 30 LED/m → environ 9 W/m à pleine puissance.
  • 60 LED/m → environ 18 W/m.
  • 144 LED/m → environ 43,2 W/m.

Exemple : pour 2 mètres de ruban à 60 LED/m, la puissance théorique atteint 2 × 18 W = 36 W. À 5 V, cela représente 7,2 A. Une alimentation 5 V de 8 à 10 A procure une marge confortable.

« Pour mes projets d’éclairage d’ambiance, je réserve toujours une alimentation dédiée par ruban, avec un courant nominal supérieur au besoin théorique. La stabilité de la tension et la durée de vie des LED s’en ressentent immédiatement. »

Gestion de la chute de tension et injection de puissance

Sur les longues distances, la résistance des pistes et des fils entraîne une chute de tension. Les LED les plus éloignées tirent alors moins de courant et le blanc prend une teinte légèrement rosée ou verdâtre.

Pour limiter ce phénomène, plusieurs stratégies fonctionnent bien :

  • Utiliser des câbles de section plus élevée pour l’alimentation principale.
  • Injecter le +5 V et le GND à plusieurs points du ruban (début, milieu, fin).
  • Éviter les longueurs de câbles inutiles entre alimentation et ruban.

Une tension mesurée à 5 V au début du ruban peut chuter à 4,5 V ou moins à l’extrémité sur un ruban dense (144 LED/m) alimenté par un seul côté. L’injection de puissance à plusieurs endroits restitue une tension plus homogène.

Choix du pin Arduino et compatibilité matérielle

Les WS2812B utilisent un protocole de communication à 800 Kbps, très strict sur le timing. Les bibliothèques dédiées gèrent ces contraintes en bloquant brièvement les interruptions pendant l’envoi des données. Le choix du pin tient compte de cette réalité.

Sur Arduino UNO, Nano ou Mega, n’importe quel pin numérique peut piloter les WS2812B. Sur d’autres cartes (ESP8266, ESP32, cartes ARM), certains pins se comportent mieux que d’autres selon la bibliothèque utilisée et la présence de périphériques concurrents (Wi-Fi, timers, etc.).

Recommandations de base pour le choix du pin

Pour un montage simple sur Arduino UNO :

  • Utiliser un pin numérique classique, par exemple D6, très souvent utilisé dans les exemples NeoPixel.
  • Éviter les pins déjà sollicités par d’autres fonctions sensibles (communication série, SPI, I2C) si possible.
  • Garder le schéma cohérent : même pin de données dans le code et sur le montage physique.

Pour un projet plus avancé, un microcontrôleur type ESP32 permet de piloter plusieurs rubans WS2812B en parallèle, avec des pins dédiés à chaque chaîne. La logique de base reste pourtant identique : un fil de données par chaîne et une masse commune.

Installer et utiliser la bibliothèque Adafruit NeoPixel sur Arduino

La bibliothèque Adafruit NeoPixel simplifie considérablement le pilotage des WS2812B. Elle gère le timing du protocole, la composition des couleurs et les routines d’animation de base.

L’installation passe par le Gestionnaire de bibliothèques de l’IDE Arduino. Une fois installée, quelques lignes de code suffisent pour tester un premier effet lumineux sur ton ruban ou ton anneau.

Installation de la bibliothèque dans l’IDE Arduino

La procédure standard suit ces étapes :

  • Ouvrir l’IDE Arduino.
  • Aller dans Outils > Gérer les bibliothèques….
  • Rechercher Adafruit NeoPixel.
  • Cliquer sur Installer sur la bibliothèque officielle.

La bibliothèque s’accompagne d’exemples prêts à l’emploi, idéals pour vérifier le câblage avant de rédiger tes propres animations. Cette approche rejoint la logique des projets pédagogiques présentés dans la section projet Arduino débutant, où chaque étape valide une partie du montage.

Structure type d’un sketch NeoPixel

Un sketch minimal pour WS2812B suit une structure récurrente :

  • Déclaration du nombre de LED et du pin de données.
  • Création de l’objet Adafruit_NeoPixel.
  • Initialisation dans setup().
  • Mise à jour régulière des couleurs dans loop().

Cette structure se combine très bien avec d’autres sources de données (capteurs, communication série, interface PC). Par exemple, un ruban WS2812B peut réagir à un signal PWM ou à des commandes envoyées depuis un logiciel Processing, comme dans un projet de contrôle d’un ruban à LEDs RGB depuis une interface Processing.

Limite à garder en tête : la bibliothèque NeoPixel désactive temporairement certaines interruptions pendant l’envoi des données. Sur des projets combinant WS2812B, communication série intense ou capteurs temps réel, il faut organiser le code pour éviter les conflits de timing.

Exemple de code : allumer et animer un ruban WS2812B

Un projet évolutif commence souvent par un test simple : allumer toutes les LED en rouge, puis en vert, puis en bleu. Ce type de séquence valide à la fois le câblage, la puissance de l’alimentation et le fonctionnement général de la bibliothèque.

Ce canevas sert ensuite de base pour construire des animations plus élaborées : chenillards, arcs-en-ciel, effets de respiration lumineuse, visualisations audio, etc.

Allumer un ruban avec une couleur fixe

Le principe repose sur la définition du nombre de LED, sur la configuration de l’objet NeoPixel, puis sur l’envoi d’une couleur à chaque LED via une boucle for. On termine toujours par un appel à show() pour que les modifications soient effectivement envoyées aux LED.

Dans une logique pédagogique, ce type de sketch se combine très bien avec les notions de PWM sur Arduino et contrôle de LED. Même si les WS2812B n’utilisent pas directement la PWM de l’Arduino (leur contrôleur interne gère la modulation), les concepts d’intensité et de valeur numérique restent identiques.

Créer des animations dynamiques et réactives

Une fois la couleur fixe maîtrisée, l’étape suivante consiste à faire évoluer les couleurs dans le temps. La logique de base s’articule autour de :

  • variables représentant la teinte, la saturation et la luminosité;
  • boucles qui parcourent la bande et modifient progressivement les valeurs;
  • délais contrôlés (delay() ou millis()) pour régler la vitesse des animations.

Les fonctions utilitaires de la bibliothèque NeoPixel, comme Color() ou setBrightness(), simplifient la création d’effets. Elles restent toutefois liées à la consommation : une réduction de luminosité globale allège la charge sur l’alimentation 5 V.

Contraintes électriques et thermiques : préserver les WS2812B

Les WS2812B fonctionnent de manière fiable dans une plage de température de -25 °C à +60 °C. Une utilisation dans un environnement chaud, combinée à un fonctionnement prolongé à pleine puissance, sollicite fortement le ruban et l’alimentation.

Le respect des limites de tension et de courant, ainsi qu’une bonne dissipation thermique, contribuent à la stabilité de l’ensemble. Un profilé aluminium ou une surface métallique améliore l’évacuation de la chaleur, surtout pour les rubans denses (144 LED/m).

Gestion de la température et du courant

Pour réduire la charge thermique sur les LED, plusieurs approches fonctionnent efficacement :

  • Limiter la luminosité globale avec setBrightness() dans le code.
  • Éviter les scènes de blanc pur sur l’ensemble du ruban pendant de longues périodes.
  • Prévoir une ventilation ou un support dissipant dans les installations fermées.

Une température de fonctionnement raisonnable reste un gage de durabilité. Un ruban tiède au toucher indique généralement un fonctionnement correct, tandis qu’un ruban brûlant signale un dimensionnement d’alimentation ou de refroidissement à revoir.

« Les WS2812B acceptent des courants élevés, mais un code qui maintient en permanence toutes les LED à pleine puissance blanc consomme énormément. Une simple limitation de luminosité améliore à la fois le confort visuel et la robustesse du montage. »

Résolution des problèmes fréquents avec les NeoPixel WS2812B

Même avec un schéma simple, certains symptômes reviennent régulièrement : LED qui ne s’allument pas, couleurs incohérentes, ruban qui clignote sans raison apparente. Une méthodologie de diagnostic claire évite de chercher au hasard.

ArduinoPiloter un relais 230 V avec Arduino en sécurité : 5 erreurs à éviter

Les causes se répartissent généralement entre erreurs de câblage, problème d’alimentation, incompatibilité de niveau logique ou bug dans le code. Un contrôle systématique de chaque point aide à isoler la source du problème.

Problèmes de base et pistes de solution

Voici quelques cas typiques et leurs pistes de résolution :

  • Aucune LED ne s’allume : vérifier la polarité de l’alimentation, s’assurer que GND de l’Arduino et GND du ruban sont reliés, contrôler la valeur de NUM_LEDS et du pin dans le code.
  • Une partie seulement du ruban s’allume : suspicion de LED intermédiaire défectueuse, de coupure de piste ou de problème de soudure au niveau d’un connecteur.
  • Couleurs erratiques : vérifier la résistance série sur le data, la qualité du câble de données, la proximité de sources de parasites (moteurs, relais, etc.).
  • Clignotements aléatoires : suspecter une alimentation sous-dimensionnée ou une mauvaise stabilité de tension; contrôler la présence du condensateur de 1000 µF.

Une démarche efficace consiste à tester d’abord le ruban avec un sketch d’exemple simple, sur une courte séquence de LED. Une fois ce test validé, on étend progressivement la longueur, les animations et la complexité logicielle.

Astuce de mise au point : garde toujours un petit segment de 8 à 10 LED WS2812B comme module de test. Ce morceau facilite les diagnostics rapides sur la table de prototypage sans immobiliser un ruban complet dans une installation.

Aller plus loin : combiner NeoPixel, capteurs et interfaces

Une fois le branchement des WS2812B sur Arduino maîtrisé, les combinaisons possibles avec d’autres briques deviennent nombreuses. Capteurs de mouvement, microphones, interfaces graphiques sur PC ou encore communication réseau apportent de nouveaux usages à ton ruban.

Les valeurs numériques issues des capteurs alimentent les algorithmes d’animation. Une variation de température, une distance mesurée par un capteur ultrason ou un niveau sonore deviennent autant de paramètres de couleurs, de vitesses et d’effets visuels.

Exemples de projets intégrant des WS2812B

Parmi les scénarios courants :

  • Ambiance lumineuse réactive à la musique, avec un micro ou une entrée ligne.
  • Bargraph de mesure (température, niveau d’eau, intensité, etc.) visualisé en couleur.
  • Éclairage d’accompagnement pour imprimante 3D ou station de travail, piloté par l’état de la machine.
  • Barre de progression lumineuse pour compte à rebours ou timer.

Ces projets se construisent progressivement, en s’appuyant sur les bases vues plus haut : alimentation dimensionnée, câblage propre, bibliothèque maîtrisée. Ils prolongent la logique des tutoriels de type projet Arduino débutant en y ajoutant la dimension visuelle des WS2812B.

Intégration avec Processing et interfaces graphiques

Associer Arduino, NeoPixel et Processing sur PC ouvre des perspectives intéressantes : contrôle en temps réel des couleurs via une interface souris/clavier, visualisation graphique du ruban, scénarios d’animation contrôlés par des sliders virtuels.

Le principe consiste à envoyer des commandes depuis Processing vers l’Arduino, qui traduit ces instructions en couleurs sur les LED. Ce schéma rejoint des approches exposées dans des projets de contrôle de ruban LEDs RGB depuis Processing, en adaptant le protocole à la spécificité des WS2812B.

En maîtrisant l’ensemble de ces aspects — caractéristiques techniques, câblage, alimentation, code et diagnostic — le branchement de LED NeoPixel WS2812B sur Arduino devient une base solide pour des installations lumineuses riches, extensibles et robustes.
