Un afficheur LCD câblé directement sur Arduino ouvre des possibilités intéressantes pour qui aime garder la main sur chaque fil, chaque broche, chaque signal. En abandonnant le module I2C, on libère un contrôle très fin sur le timing, les registres et le comportement de l’écran, au prix d’un câblage plus dense et de choix techniques à bien maîtriser.
Entre mode 4 bits, mode 8 bits, gestion du contraste, rétroéclairage et optimisation des broches, un projet Arduino avec LCD sans I2C soulève rapidement des questions pratiques. C’est dans ces décisions de conception que se joue la fiabilité de l’affichage, la lisibilité des menus et la marge de manœuvre pour ajouter d’autres capteurs ou actionneurs au montage.

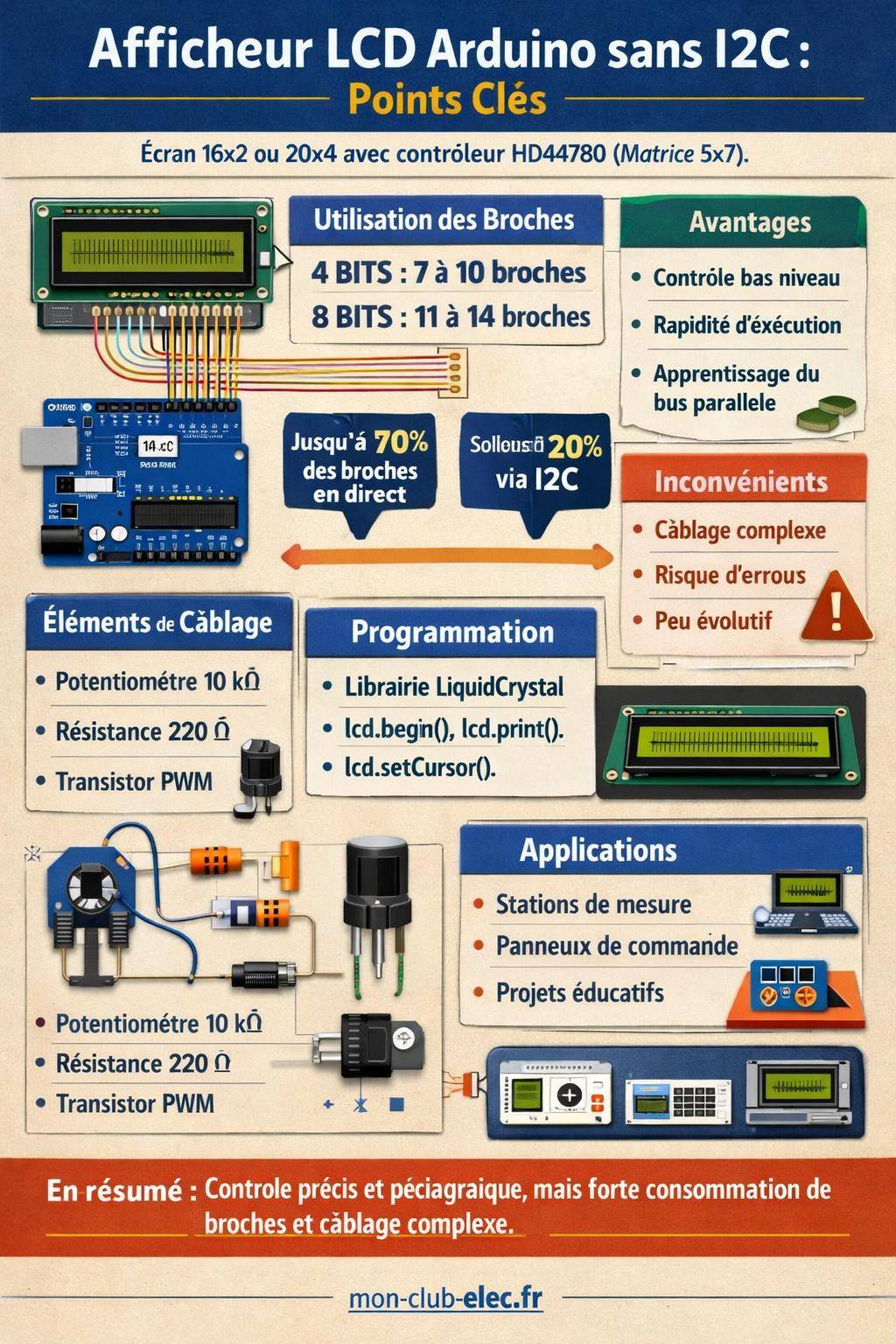

| Point clé | Résumé |
| Principe | Utilisation d’un écran LCD classique (ex: 16×2) branché directement aux broches digitales d’un Arduino, sans module I2C. |
| Connexion | Câblage via plusieurs fils: alimentation + bus parallèle (RS, E, D4 à D7). Demande plus de broches mais reste simple à réaliser. |
| Avantages | Contrôle direct, aucun composant additionnel, idéal pour comprendre le fonctionnement d’un LCD. |
| Inconvénients | Occupation importante de broches et câblage plus dense que la version I2C. |
| Librairie utile | LiquidCrystal, permettant d’afficher facilement texte et valeurs. |
Principe d’un afficheur LCD Arduino sans I2C : fonctionnement et enjeux
Un afficheur LCD de type 16×2 ou 20×4 contrôlé sans I2C s’appuie généralement sur un contrôleur compatible HD44780. Ce composant gère l’organisation interne de l’écran, le curseur, les caractères à afficher et le dialogue avec le microcontrôleur. En liaison directe, Arduino envoie les données et commandes sur plusieurs lignes parallèles, avec des signaux de contrôle strictement cadencés.
Sur un LCD 16×2 classique, chaque caractère s’appuie sur une matrice 5×7 points. L’écran affiche 16 caractères par ligne sur 2 lignes, soit 32 caractères visibles simultanément. Le pilotage parallèle demande un nombre significatif de broches : lignes de données (4 ou 8 bits), lignes de contrôle (RS, E, parfois RW), sans oublier l’alimentation, le réglage de contraste et le rétroéclairage.
ArduinoArduino et domotique : automatiser sa maison pour pas cherCe choix d’interface se traduit par une maîtrise accrue de la signalisation électrique, de la vitesse d’affichage et de la compatibilité avec d’autres composants. En contrepartie, l’occupation des broches d’entrée/sortie d’un Arduino Uno augmente nettement par rapport à une liaison I2C.
« Un LCD HD44780 sans I2C n’est pas seulement un afficheur, c’est un excellent support pédagogique pour comprendre le bus parallèle, le timing et la gestion de registre sur microcontrôleur. »
LCD HD44780 en connexion directe : architecture et broches
La plupart des afficheurs LCD 16×2 ou 20×4 pour Arduino adoptent un brochage standard centré sur le pilote HD44780 ou équivalent. Sur un écran 1602 (16 colonnes, 2 lignes), on retrouve typiquement 16 broches physiques, dont 14 utilisées pour le fonctionnement de base et 2 pour le rétroéclairage.
En connexion directe, un montage très courant utilise :
- GND : masse commune 0 V.
- VCC : alimentation +5 V.
- V0 : entrée de réglage de contraste, pilotée par un potentiomètre.
- RS (Register Select) : sélectionne commande ou donnée.
- RW : lecture/écriture (souvent forcée à l’écriture, GND).
- E (Enable) : validation de la donnée au front d’horloge.
- D4 à D7 : lignes de données en mode 4 bits.
- D0 à D7 : lignes de données en mode 8 bits (toutes utilisées).
- LED+ / LED- : broches de rétroéclairage, souvent avec résistance série.
Un exemple de câblage typique en mode 4 bits sur Arduino Uno peut ressembler à ceci :
- GND → GND Arduino
- VCC → +5 V Arduino
- RS → D12
- E → D11
- D4 → D5
- D5 → D4
- D6 → D3
- D7 → D2
Les broches restantes servent au potentiomètre de contraste (10 kΩ ou 250 kΩ), à la résistance de limitation du rétroéclairage (souvent 220 Ω) et à l’éventuelle commande de la LED par transistor ou MOSFET si l’on veut gérer la luminosité par PWM.
Mode 4 bits vs mode 8 bits : impact sur les broches Arduino
Un afficheur LCD sans I2C se pilote en mode 4 bits ou 8 bits. La différence principale concerne le nombre de lignes de données : 4 dans le premier cas, 8 dans le second. Chaque caractère demande plus de cycles en 4 bits, mais le gain en broches libres sur Arduino reste significatif.
En pratique, on distingue :
- Mode 8 bits : 8 lignes de données (D0 à D7) + lignes de contrôle.
- Mode 4 bits : uniquement D4 à D7, chaque octet est envoyé en deux demi-octets (nibbles).
Pour un LCD 1602, les valeurs usuelles sont :
- Mode 4 bits : 7 broches de données et contrôle côté Arduino.
- Mode 8 bits : 11 broches de données et contrôle côté Arduino.
- Avec gestion du rétroéclairage et du contraste : environ 14 connexions au total.
Le tableau ci-dessous synthétise l’impact sur un Arduino Uno, disposant de 20 broches utilisables (entrées/sorties numériques + analogiques reconfigurables) :
| Mode de connexion | Broches Arduino utilisées | Part des broches totales | Broches restantes estimées |
|---|---|---|---|
| LCD en mode 8 bits direct | ≈ 14 (données + contrôle + gestion basique) | ≈ 70 % des broches | 6 broches libres |
| LCD en mode 4 bits direct | ≈ 10 | ≈ 50 % des broches | 10 broches libres |
| LCD via I2C | 4 (SDA, SCL, +5 V, GND) | ≈ 20 % des broches | 16 broches libres |
Avec un LCD en mode 8 bits direct, près de 70 % des broches de l’Arduino Uno se retrouvent monopolisées par l’afficheur. La marge pour ajouter boutons, capteurs, relais ou modules supplémentaires se réduit. En mode 4 bits, la charge reste notable mais plus équilibrée, ce qui facilite l’intégration d’un clavier matriciel, de capteurs analogiques ou d’un module RF.
Comparaison LCD direct vs LCD I2C : avantages et limites
Un module I2C adapte un LCD parallèle à une liaison série sur seulement deux lignes (SDA et SCL). La version sans I2C repose sur un pilotage direct en parallèle. Les deux approches répondent à des besoins distincts, autant en termes pédagogiques que pratiques.
Nombre de fils et simplicité du câblage
En mode I2C, le câblage se résume à :
- SDA (souvent A4 sur Arduino Uno)
- SCL (souvent A5 sur Arduino Uno)
- +5 V
- GND
Un écran I2C typique demande donc 4 connexions. Jusqu’à 8 écrans peuvent coexister sur le même bus, à condition de disposer d’adresses distinctes ou configurables.
En mode 8 bits direct, les connexions physiques atteignent environ 14 fois plus qu’en I2C si l’on tient compte de toutes les lignes de données, des signaux de contrôle, du contraste et du rétroéclairage. Le mode 4 bits réduit cet écart mais reste bien plus gourmand en fils qu’un bus I2C.
Performance, contrôle bas niveau et latence
La liaison parallèle directe assure un accès rapide aux registres de l’afficheur. Même en mode 4 bits, la vitesse d’affichage reste suffisante pour la majorité des interfaces utilisateur :
- Menus contextuels sur 16×2 ou 20×4.
- Affichage de mesures de capteurs en temps quasi-réel.
- Animations simples en caractères personnalisés.
La gestion en direct offre aussi un contrôle précis des timings : délais entre deux commandes, gestion du bit d’occupation (busy flag) si RW est utilisé, initialisation manuelle lors de perturbations électriques. Pour un projet orienté formation ou diagnostic hardware, cette granularité se révèle instructive.
Occupation des broches et extensibilité du projet
En termes de gestion des entrées/sorties, la différence est nette :
- Mode 8 bits direct : environ 70 % des broches de l’Arduino accaparées par l’afficheur.
- Mode 4 bits direct : environ 50 % des broches utilisées.
- I2C : environ 20 % des broches consommées, avec la possibilité de partager SDA/SCL avec d’autres périphériques I2C.
Sur un Uno, l’usage intensif de broches par le LCD bride l’ajout de composants. Sur une carte disposant de davantage d’E/S (Mega, cartes à base d’ESP32 avec de nombreuses GPIO), l’impact reste plus modéré. En outre, un câblage parallèle impose une gestion plus soignée du routage sur plaque de prototypage ou PCB.
Choix de l’afficheur : 16×2, 20×4 et autres technologies
Les projets Arduino sans I2C s’appuient surtout sur trois familles d’afficheurs :
- LCD 16×2 : 16 colonnes x 2 lignes, format très répandu.
- LCD 20×4 : 20 colonnes x 4 lignes, pratique pour les menus longs et les journaux d’événements.
- Afficheurs alternatifs : OLED, TFT tactiles, 7 segments, souvent orientés SPI ou I2C mais parfois pilotables en parallèle.
Pour un montage sans I2C, les modèles HD44780 16×2 et 20×4 restent les plus adaptés. Ils exploitent les mêmes bibliothèques, les mêmes séquences d’initialisation, et se contentent d’une alimentation +5 V. Le 20×4 requiert simplement une gestion plus fine des positions de curseur et de l’adressage interne des lignes.
Les écrans TFT tactiles ou OLED offrent des résolutions élevées et un rendu graphique plus moderne. Cependant, ils introduisent des protocoles plus complexes (SPI, bus parallèle large, parfois I2C optimisé), des bibliothèques plus lourdes et une charge mémoire plus importante sur Arduino. Dans le cadre d’un projet pédagogique sur le bus parallèle, le LCD HD44780 reste une référence.
« Un LCD 16×2 prend peu de place sur un tableau de bord, consomme peu de courant et se câble facilement sur une plaque à trous, tout en offrant suffisamment d’espace pour les valeurs essentielles d’un prototype. »
Schéma de câblage d’un LCD Arduino sans I2C
La représentation claire du schéma électrique aide à réduire les erreurs de montage. Un projet structuré s’appuie souvent sur :
- Un schéma électrique détaillé, avec chaque broche de l’Arduino reliée à la broche correspondante du LCD.
- Les symboles normalisés pour représenter potentiomètre, résistance de rétroéclairage, masse, alimentation.
- Un plan de câblage lisible pour breadboard ou PCB.
Pour approfondir la notion de schéma global de l’installation, un détour par un guide comme ce contenu sur le schéma électrique maison aide à faire le lien entre méthodes de représentation en électricité bâtiment et dans le domaine embarqué. Les logiques de symboles, de repérage et de cohérence documentaire restent comparables.
Pour documenter proprement un montage de LCD parallèle, deux ressources internes se révèlent utiles :
- Un modèle de schéma d’installation au format PDF pour structurer les connexions, même sur un petit projet Arduino.
- Un rappel des symboles électriques normalisés pour éviter les ambiguïtés entre alimentation, signal et référence.
Contraste, rétroéclairage et alimentation du LCD
Un afficheur LCD parallèle s’appuie sur quelques composants externes simples pour offrir un rendu lisible :
- Potentiomètre de contraste : généralement 10 kΩ ou 250 kΩ, branché entre VCC et GND, avec le curseur relié à V0.
- Résistance de rétroéclairage : souvent 220 Ω en série avec la LED du rétroéclairage, selon les spécifications du module.
- Alimentation 5 V : fournie par l’Arduino ou une source externe régulée.
Le réglage de contraste influence directement la lisibilité. Un contraste trop faible rend les caractères pâles, un contraste trop élevé fait apparaître toutes les cellules, même celles censées être éteintes. Un ajustement fin sur le potentiomètre s’impose lors de la mise sous tension initiale, puis lors des variations de température ou de tension si le projet fonctionne dans un environnement fluctuant.
La gestion du rétroéclairage se fait souvent de deux manières :
- Alimentation directe via +5 V et résistance, rétroéclairage toujours actif.
- Pilotage via une broche PWM de l’Arduino, en passant par un transistor, pour moduler l’intensité ou éteindre l’écran en veille.
Programmation Arduino d’un LCD sans I2C
Sur le plan logiciel, un LCD parallèle sans I2C se pilote classiquement avec la bibliothèque LiquidCrystal fournie avec l’IDE Arduino. L’initialisation précise les broches utilisées, ainsi que le mode 4 bits ou 8 bits. Le code suit un modèle simple :
- Déclaration de l’objet LiquidCrystal avec les broches RS, E, D4-D7, et éventuellement D0-D3 en 8 bits.
- Appel de
lcd.begin(16, 2)oulcd.begin(20, 4)selon le modèle. - Utilisation de
lcd.print(),lcd.setCursor(),lcd.clear(), etc.
Le mode 4 bits est souvent privilégié en raison du compromis entre occupation des broches et simplicité de programmation. La bibliothèque gère automatiquement la répartition des octets en deux nibbles, sans intervention spécifique du développeur. Pour un besoin pédagogique, rien n’empêche d’écrire ses propres fonctions bas niveau pour apprendre la séquence d’initialisation et le protocole du HD44780.
ArduinoPiloter un relais 230 V avec Arduino en sécurité : 5 erreurs à éviterLa structure du logiciel doit aussi tenir compte :
- Des délais après certaines commandes (clear, return home).
- De la mise à jour périodique de l’affichage sans bloquer la boucle principale.
- De la gestion de menus ou bargraphes en caractères personnalisés.
« Un affichage fluide vient surtout d’un code qui n’abuse pas de lcd.clear() et qui met à jour uniquement les zones nécessaires à chaque cycle. »
Gestion des caractères spéciaux et personnalisation
Le contrôleur HD44780 offre la possibilité de définir des caractères personnalisés dans une mémoire dédiée (CGRAM). Cette fonction se révèle très utile pour :
- Représenter des bargraphes horizontaux ou verticaux.
- Afficher des icônes simples (goutte d’eau, flèche, symbole de batterie).
- Adapter l’affichage à une langue ou un symbole spécifique non présent dans la ROM.
En pilotage direct sans I2C, la gestion de ces caractères reste la même qu’avec un module I2C, mais l’accès au registre de commande se montre plus transparent. Le développeur voit directement quelle broche transporte quelle information, ce qui aide à comprendre la logique interne de l’afficheur.
Sur un LCD 16×2, la combinaison d’icônes, de menus textuels et de bargraphes donne une interface claire pour le suivi de la température, le niveau de réservoir, la vitesse d’un moteur ou l’état d’un automate domestique.
Limites et contraintes d’un LCD sans I2C sur Arduino Uno
Malgré son intérêt pédagogique et sa simplicité matérielle, le LCD parallèle sans I2C présente plusieurs contraintes récurrentes :
- Consommation importante de broches : jusqu’à 70 % des E/S en mode 8 bits, 50 % en mode 4 bits.
- Câblage plus dense : risque accru d’erreurs de connexion, fils croisés, inversion de lignes de données.
- Moins d’évolutivité : ajout compliqué de multiples capteurs ou modules de communication sur une carte à ressources limitées comme l’Uno.
Sur un projet de petite taille, ces contraintes restent gérables. Sur un système plus ambitieux, combinant Ethernet, Wi-Fi, capteurs multiples, asservissement moteur et journalisation sur carte SD, la pression sur les broches se renforce. Dans ce cas, un bus I2C ou SPI pour l’affichage réserve les E/S parallèles à des tâches plus critiques.
Les alternatives possibles incluent :
- Passage à une carte disposant de plus d’E/S (Arduino Mega, par exemple).
- Usage d’extensions d’E/S (MCP23017, PCF8574, etc.), qui rejoignent la logique I2C tout en conservant l’afficheur parallèle.
- Architecture répartie avec plusieurs microcontrôleurs se partageant les rôles (un Arduino dédié à l’affichage, un autre pour le traitement).
Applications typiques d’un afficheur LCD parallèle sans I2C
Un afficheur LCD câblé directement sur Arduino trouve facilement sa place dans divers projets :
- Stations de mesure locales : température, humidité, pression, luminosité, affichés en temps réel sur un LCD 16×2.
- Interfaces de banc de test : affichage de tensions mesurées, courants, états de sorties logiques.
- Panneaux de commande simples : menus pour piloter des relais, des pompes, des moteurs, avec quelques boutons en façade.
- Projets pédagogiques : initiation au bus parallèle, au timing de signaux, au rôle des registres de commande/données.
Sur ces scénarios, la transparence de la liaison parallèle aide à expliquer la chaîne complète : écriture d’une commande dans le code, signal électrique sur une broche, transfert sur bus de données, puis apparition d’un caractère sur l’écran. Cette compréhension détaillée forme une base solide pour aborder ensuite des interfaces plus évoluées comme I2C, SPI ou CAN.
Un afficheur sans I2C reste donc un outil précieux pour qui veut comprendre le fonctionnement interne des écrans LCD, maîtriser le câblage et optimiser son utilisation des ressources matérielles sur Arduino, en particulier sur des cartes aux capacités proches de celles de l’Uno.
