Un tableau électrique bien structuré limite les pannes, sécurise toute l’installation et simplifie chaque intervention. Au cœur de cette organisation se trouve un élément souvent négligé par le grand public : le peigne électrique.
Dans les logements récents comme dans les rénovations sérieuses, ce petit accessoire régit la distribution de l’énergie, le respect de la norme NF C 15-100 et la fiabilité du tableau. Son rôle dépasse largement la simple « barrette » de raccordement que beaucoup imaginent au premier abord.

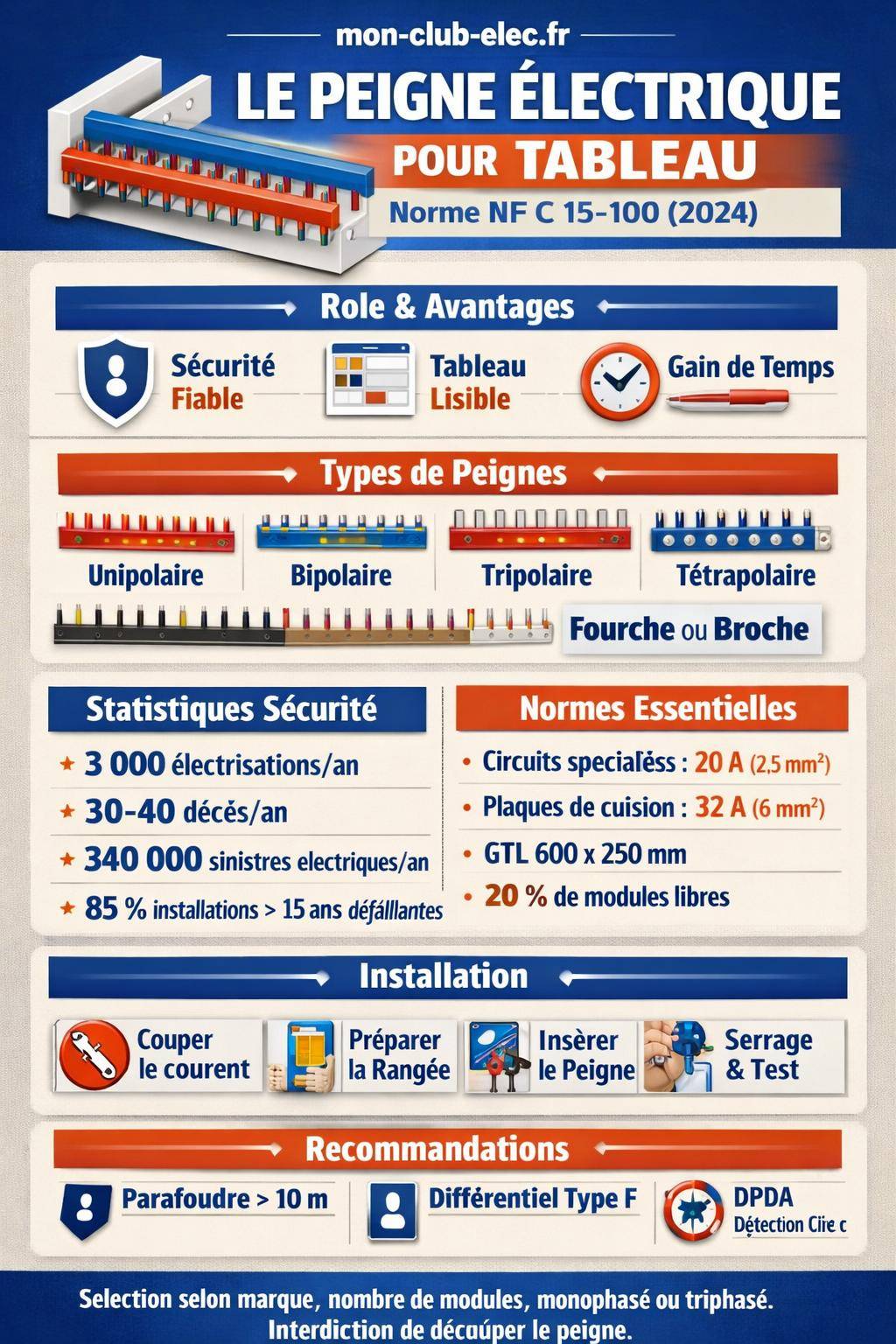

| Élément | Synthèse |
| Rôle du peigne électrique ⚡ | Assure une distribution uniforme de l’alimentation entre les disjoncteurs d’un tableau électrique. |
| Avantages | Installation plus rapide, câblage propre, réduction des erreurs et meilleure sécurité. |
| Types de peignes | Peignes horizontaux, verticaux, en fourche ou à dents isolées selon le matériel. |
| Installation | Découper selon besoins, aligner les modules, insérer dans les bornes des disjoncteurs et serrer correctement. |
| Bonnes pratiques | Vérifier compatibilité, couper l’alimentation, resserrer régulièrement les connexions. |
Peigne électrique pour tableau : définition, rôle et place dans la norme NF C 15-100
Le peigne électrique pour tableau est un dispositif préfabriqué de liaison utilisé pour alimenter les disjoncteurs et interrupteurs modulaires montés sur un rail DIN. Il se présente sous forme de barre rigide, généralement en cuivre isolé, dotée de dents qui s’enfichent directement dans les bornes des appareils.
Dans un tableau résidentiel, il assure la distribution uniforme de la phase et du neutre sur une rangée complète d’appareillage. Il remplace ainsi les anciens pontages réalisés à la main avec des bouts de fil rigide, moins fiables et plus difficiles à contrôler. La norme NF C 15-100 (version 2024) impose désormais l’usage de liaisons préfabriquées pour ces connexions internes au tableau : peignes, barres de pontage ou répartiteurs.
Depuis l’entrée en vigueur de cette version de la norme (obligatoire à partir du 1er septembre 2025), les liaisons bricolées avec des conducteurs nus ou mal sertis ne répondent plus aux exigences réglementaires. Les peignes, eux, sont conçus, testés et certifiés pour supporter les intensités nominales de l’installation et les efforts électrodynamiques en cas de court-circuit.
« Les liaisons dans les tableaux électriques doivent être réalisées à l’aide de dispositifs préfabriqués : barres de pontage, répartiteurs, peignes. Le peigne doit être installé entier, sans découpe. » – Synthèse de la NF C 15-100, version 2024
Dans les installations triphasées, la norme prévoit un peigne par phase (L1, L2, L3) et, si nécessaire, un peigne pour le neutre. Cette organisation garantit une répartition claire des conducteurs et limite les erreurs de câblage. Pour aller plus loin sur la structure globale d’un tableau modulaire, une lecture complémentaire sur l’installation de tableau électrique offre un bon cadre d’ensemble.
Les différents types de peignes électriques et leurs usages
Un peigne électrique ne se choisit pas au hasard. Il existe plusieurs références selon le type de circuits, le nombre de modules, la nature du courant ou encore la géométrie des bornes. Un mauvais choix complique fortement la mise en œuvre et génère des défauts de serrage.
Peigne unipolaire, bipolaire, tétrapolaire : quelles différences ?
Le premier critère se joue sur le nombre de pôles alimentés par le peigne. Cette caractéristique conditionne le type de circuits raccordés et la logique de câblage dans le tableau.
| Type de peigne | Nombre de conducteurs | Usage typique | Avantages principaux |
|---|---|---|---|
| Unipolaire | 1 pôle (phase ou neutre) | Distribution d’une phase sur une rangée de disjoncteurs monophasés | Simplicité, flexibilité de câblage, idéal en monophasé |
| Bipolaire | 2 pôles (phase + neutre) | Distribution simultanée phase + neutre pour circuits 230 V | Repérage clair, réduction des erreurs entre phase et neutre |
| Tripolaire | 3 pôles (L1, L2, L3) | Installations triphasées sans neutre, moteurs, charges équilibrées | Répartition propre des trois phases sur une rangée |
| Tétrapolaire | 4 pôles (L1, L2, L3, N) | Tableaux triphasés avec neutre distribué | Câblage compact et cohérent en triphasé + neutre |
En habitat individuel alimenté en monophasé, les peignes unipolaires ou bipolaires dominent. Ils ciblent surtout les circuits spécialisés imposés par la NF C 15-100 : lave-linge, lave-vaisselle, four, chauffe-eau, congélateur, micro-ondes, plaques de cuisson. Chacun de ces circuits repose sur un disjoncteur dédié, généralement raccordé via un peigne.
Dans un immeuble alimenté en triphasé, le recours à des peignes tripolaires ou tétrapolaires permet une distribution structurée par phase, notamment pour les colonnes montantes et les tableaux d’étage. L’équilibrage des charges et la prévisibilité des intensités par phase en sortent renforcés.
Peigne à dents « fourche » ou « broche » : compatibilité avec les disjoncteurs
Le deuxième critère incontournable se situe au niveau de la forme des dents : fourche ou broche. Cette géométrie dépend du type de bornes prévu par le constructeur de l’appareillage (disjoncteurs, interrupteurs différentiels, contacteurs, etc.).
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filUn peigne à dents fourche s’insère sur la partie supérieure des bornes, généralement sous une vis de serrage. À l’inverse, un peigne à dents broche vient se loger dans un logement dédié, puis le conducteur individuel est serré dans une borne séparée. Le mélange de technologies ou l’association d’un peigne inadapté aux disjoncteurs entraîne des serrages incomplets, donc des échauffements.
Peignes phase seule, neutre seul et jeux de barres
Dans certains tableaux, l’installateur sépare volontairement la distribution de la phase et du neutre. Le peigne alimente uniquement les phases, le neutre étant distribué via un bornier de neutre déporté. Cette approche améliore le repérage des conducteurs, surtout dans les rénovations où plusieurs circuits cohabitent.
Les peignes peuvent aussi être accompagnés de répartiteurs et jeux de barres pour alimenter plusieurs rangées à partir d’un même interrupteur différentiel. L’association peigne + répartiteur constitue une architecture standard dans les tableaux actuels. Pour mieux saisir l’organisation d’ensemble des connexions, un détour par la page dédiée au bornier électrique offre un complément utile.
Pourquoi utiliser un peigne électrique plutôt que des fils de pontage ?
De nombreux tableaux anciens recourent encore à des fils de pontage en 6 mm² ou 10 mm² entre les disjoncteurs. Cette méthode fonctionnait, mais elle présente plusieurs limites techniques et réglementaires depuis l’évolution de la NF C 15-100.
Sécurité électrique et réduction des risques d’échauffement
Un peigne électrique est dimensionné en usine pour supporter le courant nominal correspondant à son usage. La section de cuivre, la distance entre les dents, la qualité de l’isolant et la tenue aux surtensions sont maîtrisées. Un pontage artisanal, même réalisé avec du câble de section correcte, reste plus aléatoire en termes de serrage et de répartition des efforts électrodynamiques.
Les chiffres de la sinistralité électrique en France mettent en lumière l’enjeu : chaque année, environ 3 000 blessures par électrisation et 30 à 40 décès par électrocution sont recensés. Près de 340 000 déclarations de dommages électriques sont enregistrées par les assurances. Une partie de ces sinistres trouve son origine dans des tableaux mal câblés, des conducteurs sous-dimensionnés ou des connexions mal serrées.
« 85 % des installations de plus de 15 ans présentent au moins une anomalie : prise de terre défaillante, matériel vétuste, liaison équipotentielle insuffisante ou connexions internes non conformes. » – Données issues des diagnostics électricité en résidentiel
En remplaçant des fils de pontage hétérogènes par un peigne certifié, l’installateur réduit mécaniquement les points de contact, limite les erreurs de serrage et améliore la tenue thermique du tableau. La norme 2024 acte cette réalité en imposant les dispositifs préfabriqués de liaison interne.
Gain de temps de câblage et lisibilité du tableau
Un peigne alimente instantanément une rangée complète de disjoncteurs. Sur un tableau de logement avec plusieurs circuits spécialisés (lave-linge, lave-vaisselle, four, chauffe-eau, congélateur, micro-ondes, plaques de cuisson, etc.), la différence de temps entre le montage d’un peigne et la réalisation de pontages individuels devient très nette.
Cette rationalisation se prolonge lors des interventions ultérieures. Un tableau équipé de peignes reste plus lisible : les circuits se repèrent vite, les phases se distinguent facilement, et les extensions futures se planifient sans hésitation. La réserve de modules imposée par la norme (20 % de modules libres en logement individuel) se valorise pleinement avec une distribution structurée par peignes.
Conformité à la NF C 15-100 et pérennité de l’installation
La NF C 15-100 version 2024 s’attache à uniformiser les pratiques de câblage. Les peignes s’intègrent dans cette logique de standardisation : ils garantissent une compatibilité entre intensités nominales, coupure des circuits et appareillage de protection différentielle.
Une installation récente réalisée avec des peignes, des répartiteurs et des borniers normalisés garde une valeur technique dans la durée. L’ajout d’un parafoudre, d’un disjoncteur différentiel type F pour circuits avec variateurs de vitesse, ou encore d’un dispositif de détection d’arc (DPDA) se fait plus simplement lorsque les alimentations principales sont déjà structurées via des peignes adaptés.
Rappel de la norme NF C 15-100 2024 : place du peigne dans le tableau électrique
Le peigne électrique s’inscrit dans un ensemble plus vaste de prescriptions qui concernent le tableau de répartition, la Gaine Technique Logement (GTL) et la structure globale des circuits. Comprendre ce contexte aide à dimensionner correctement les rangées et les peignes associés.
Organisation du tableau et circuits spécialisés
La norme impose des circuits spécialisés dédiés pour plusieurs appareils électroménagers. Chacun de ces circuits se voit protégé par un disjoncteur spécifique, souvent raccordé à un peigne :
- Lave-linge, lave-vaisselle, four, chauffe-eau, congélateur, micro-ondes : 1 circuit dédié par appareil, disjoncteur 20 A, conducteurs en 2,5 mm², avec au minimum 3 circuits spécialisés par logement.
- Plaques de cuisson : 1 circuit dédié avec disjoncteur 32 A et conducteurs en 6 mm².
Sur une rangée, plusieurs de ces disjoncteurs spécialisés sont souvent alimentés via un peigne phase, tandis que le neutre passe soit par un peigne bipolaire, soit par un bornier de neutre distribué. La structure du tableau doit préserver une répartition claire entre circuits prises, circuits éclairage, circuits spécialisés et protections de tête.
Pour approfondir la logique de répartition et la manière de segmenter les circuits, un article détaillé sur le câblage de tableau électrique apporte des compléments utiles.
Gaine Technique Logement (GTL) et espace disponible pour les peignes
La GTL représente le « noyau technique » du logement. La NF C 15-100 fixe des dimensions minimales : 600 mm de largeur et 250 mm de profondeur. Cet espace accueille le tableau de répartition, le coffret de communication, les arrivées de gaines, les borniers de terre et les éventuels parafoudres.
Les peignes occupent une partie significative de la profondeur utile du tableau. Un manque d’espace ou un rail trop encombré complique le passage des conducteurs et le respect des rayons de courbure. Dans une GTL bien dimensionnée, les peignes restent accessibles, repérables et débrochables sans forcer sur les disjoncteurs voisins.
Espace de réserve et évolutivité du tableau
La norme prévoit une réserve de modules pour anticiper les extensions :
- Logement individuel : au moins 20 % des modules restent libres dans le tableau.
- Logement collectif : au minimum 6 modules libres par logement.
Ce volume de réserve prend tout son sens avec une distribution par peignes. Lorsqu’un nouvel appareil doit être protégé (borne de recharge, pompe de relevage, ventilation renforcée, variateurs de vitesse pour chauffage ou climatisation), l’ajout d’un disjoncteur supplémentaire s’intègre facilement dans une rangée déjà peignée.
Les futures évolutions de protection, comme l’ajout de disjoncteurs différentiels type F pour les circuits avec variateurs de vitesse ou l’intégration de DPDA (détection d’arc) sur les circuits sensibles, s’intègrent plus aisément lorsque les peignes sont correctement dimensionnés et repérés dès l’origine.
Comment choisir son peigne électrique : critères techniques et compatibilité
Le choix d’un peigne se fait étape par étape. Chaque paramètre influe sur la sécurité, la facilité de câblage et la maintenance future du tableau. Une sélection réfléchie évite les montages approximatifs et les retours sur chantier.
Vérifier la compatibilité avec la marque et la gamme de l’appareillage
Les fabricants de matériel modulaire conçoivent leurs peignes pour une gamme précise de disjoncteurs. Les entraxes, la hauteur des bornes, la forme des dents et la position des vis de serrage varient d’une marque à l’autre, voire d’une gamme à l’autre au sein du même fabricant.
L’idéal consiste à utiliser des peignes référencés dans la même documentation technique que les disjoncteurs et les interrupteurs différentiels. Une compatibilité approximative créera des faux contacts, des dents mal engagées ou des bornes impossibles à serrer correctement.
Déterminer le nombre de modules à alimenter par rangée
Un peigne possède un nombre de dents déterminé (par exemple 13 modules, 18 modules, 24 modules). Une planification soignée de chaque rangée évite de recouper ou de tronquer le peigne, ce que la norme déconseille formellement. Le peigne se pose entier sur la rangée concernée.
Avant tout achat, il reste utile de dresser un schéma d’implantation des modules sur chaque rail : protections de tête, interrupteurs différentiels, disjoncteurs divisionnaires, contacteurs, commandes. Ce plan indique le nombre de dents réellement nécessaires sur chaque segment peigné.
Tenir compte du type de courant et du nombre de phases
Une installation monophasée ne se traite pas comme une installation triphasée. Le type de peigne doit refléter le schéma de distribution :
- Alimentation monophasée : peignes unipolaires ou bipolaires pour phase et neutre, distribution simple en 230 V.
- Alimentation triphasée sans neutre : peignes tripolaires pour répartir L1, L2, L3 sur les rangées.
- Alimentation triphasée avec neutre : peignes tétrapolaires ou combinaison de peignes unipolaires pour phases + un peigne séparé pour le neutre.
L’équilibrage des phases en triphasé se gère dès la conception du tableau. Les circuits gourmands (chauffage, cuisson, pompe à chaleur, ateliers) se répartissent entre L1, L2, L3. Les peignes aident à matérialiser cette organisation et à éviter les surcharges sur une seule phase.
Vérifier le calibre maximal admissible par le peigne
Chaque peigne possède un courant admissible maximal (exprimé en ampères). Cette valeur doit rester supérieure ou égale au courant maximal susceptible de circuler sur la rangée. Un tableau domestique typique se situe souvent dans une plage de 40 A à 63 A en amont d’une rangée de disjoncteurs divisionnaires.
Un écart entre le calibre du peigne et la réalité de l’installation provoque des échauffements et dégrade l’isolant. Les notices des fabricants précisent le calibre et le type d’utilisation autorisé (tableaux domestiques, tertiaires, industriels). Le choix du peigne se cale donc sur le disjoncteur de branchement et sur les protections différentielles amont.
Étapes d’installation d’un peigne électrique dans un tableau
L’installation d’un peigne suit une méthodologie rigoureuse. Chaque étape contribue à la sécurité de l’ensemble. Toute intervention sur un tableau nécessite un hors-tension réel et vérifié, pas un simple abaissement d’interrupteur.
1. Mise en sécurité : coupure et vérification d’absence de tension
Avant d’ouvrir le tableau, la procédure se déroule en trois temps :
- Couper le disjoncteur de branchement EDF/Enedis (ou équivalent) en façade du logement.
- Verrouiller si possible la manette ou afficher une signalisation « travaux en cours » pour éviter une remise en service intempestive.
- Vérifier l’absence de tension au VAT (Vérificateur d’Absence de Tension) sur les bornes d’entrée du tableau.
Se contenter de l’abaissement d’un interrupteur dans le tableau ne suffit pas, puisque l’arrivée du réseau reste sous tension. Une vérification au VAT garantit le travail en sécurité à l’intérieur du coffret.
2. Préparation de la rangée et repérage des circuits
Une fois le tableau hors tension, l’installateur organise sa rangée :
- Positionner l’interrupteur différentiel en tête de rangée.
- Ranger les disjoncteurs divisionnaires par type de circuits : prises, éclairage, circuits spécialisés, etc.
- Prévoir l’espace pour les futurs modules libres imposés par la norme.
- Étiqueter ou repérer chaque disjoncteur pour faciliter le raccordement et la maintenance.
Le peigne se place ensuite en fonction de cette organisation, généralement sur la partie inférieure ou supérieure des disjoncteurs selon les habitudes et le matériel. Un montage cohérent simplifie le passage des conducteurs depuis le bornier principal et les gaines d’alimentation.

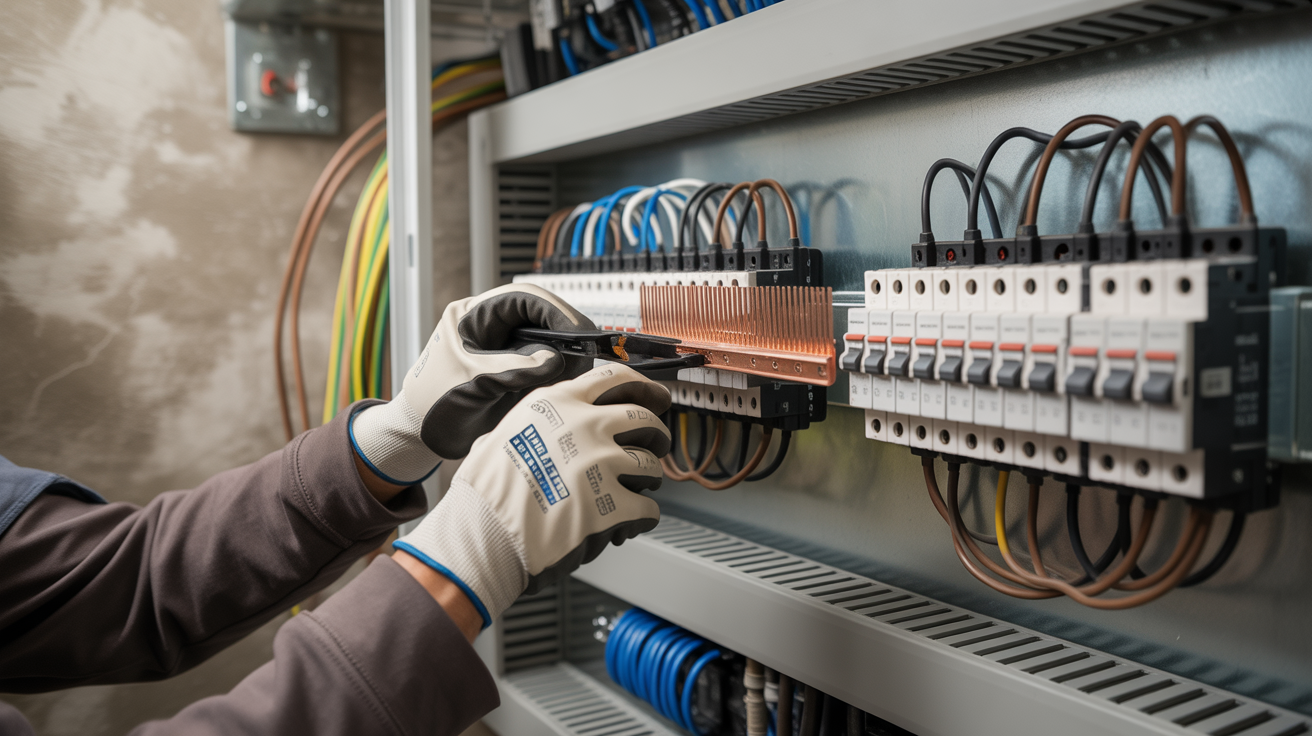

3. Mise en place du peigne sur les bornes des disjoncteurs
Le peigne s’insère ensuite sur la série de disjoncteurs prévue. La procédure reste la suivante :
- Aligner toutes les manettes de disjoncteurs en position OFF.
- Ouvrir les vis de bornes correspondant au peigne (borne phase ou borne neutre, selon le cas).
- Présenter le peigne en ligne droite, devant l’ensemble des bornes à alimenter.
- Enficher progressivement les dents dans chaque borne, sans forcer, en s’assurant qu’aucune dent ne reste au-dessus ou au-dessous du logement prévu.
- Serrer toutes les vis au couple de serrage recommandé par le fabricant.
Le respect du couple de serrage joue un rôle clé. Un serrage trop faible crée des points chauds, alors qu’un serrage excessif endommage les bornes et provoque des fissures invisibles à l’œil nu.
4. Raccordement du peigne à l’alimentation amont
Une fois la rangée peignée, le peigne doit être relié à la protection amont, généralement un interrupteur différentiel ou un disjoncteur différentiel. Selon la configuration, le raccordement se fait :
- Directement du différentiel vers le peigne via une borne dédiée.
- Ou via un répartiteur / jeu de barres qui alimente plusieurs rangées peignées.
Le conducteur de liaison entre le différentiel et le peigne respecte une section adaptée au calibre du dispositif amont (souvent 10 mm² ou 16 mm² pour les rangées principales). Chaque borne utilisée doit être repérée pour distinguer rapidement l’alimentation de la distribution interne.
5. Contrôle, resserrage et remise sous tension
Avant de refermer le tableau, plusieurs vérifications s’imposent :
- Inspection visuelle de toutes les dents du peigne : aucune n’est restée hors borne, aucune matière isolante n’est pincée.
- Contrôle au tournevis dynamométrique des vis de serrage principales.
- Vérification de la cohérence des circuits alimentés : pas de mélange de phases, pas de neutre partagé entre deux différentiels.
La remise sous tension s’effectue en deux phases : fermeture du disjoncteur de branchement, puis remontée progressive des interrupteurs différentiels et des disjoncteurs divisionnaires. Un test des circuits les plus sensibles (chauffe-eau, cuisson, lave-linge) valide rapidement la bonne distribution via le peigne.
Bonnes pratiques et erreurs à éviter avec un peigne électrique
Un peigne bien dimensionné et correctement posé fonctionne de manière fiable pendant des années. En revanche, quelques erreurs récurrentes fragilisent les installations domestiques et créent des points faibles dans le tableau.
Ne jamais découper un peigne pour l’adapter
La version 2024 de la NF C 15-100 rappelle que le peigne doit être posé dans son intégralité, sans découpe. Une coupe sauvage détériore l’isolant, altère la tenue mécanique de la barre de cuivre et supprime la certification du dispositif. Les fabricants proposent des longueurs différentes et des accessoires de terminaison pour s’adapter aux implantations variées.
En cas de rangée partiellement occupée, il reste envisageable de laisser des dents inoccupées sur le peigne, à condition de les protéger des contacts directs et de planifier les futurs usages de ces positions libres.
Éviter les mélanges de phases et de neutres sur un même différentiel
Un peigne qui alimente simultanément des disjoncteurs rattachés à deux interrupteurs différentiels distincts introduit un chemin de courant indésirable. Ce type d’erreur conduit à des déclenchements incompréhensibles ou, pire, à une absence de déclenchement en cas de défaut.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéChaque rangée peignée doit donc être clairement associée à un seul différentiel. Les neutres doivent suivre exactement la même répartition que les phases correspondantes. Les mélanges neutres/phase entre deux groupes de protection différentielle restent proscrits.
Respecter la capacité de coupure et le calibre des protections
Le peigne ne remplace pas les protections. Il les alimente. Sa présence ne corrige pas un disjoncteur sous-dimensionné ni un différentiel inadapté au type de charges (variateurs de vitesse, électronique de puissance, etc.). Les évolutions 2026 prévoient notamment l’usage obligatoire de disjoncteurs différentiels type F pour les circuits incluant des variateurs.
Un circuit spécialisé pour plaques de cuisson, par exemple, conserve son disjoncteur 32 A et des conducteurs 6 mm², que l’alimentation de la rangée se fasse par peigne ou non. Le peigne se contente de distribuer l’énergie, il ne doit jamais masquer un mauvais dimensionnement en amont.
Contrôler la tenue mécanique et le cheminement des conducteurs
Un peigne induit un certain volume occupé à proximité des bornes. Les conducteurs individuels doivent être préparés en conséquence : longueur ajustée, courbure maîtrisée, absence de traction excessive sur les bornes. Un câblage trop tendu arrache les dents à la longue et fragilise les liaisons.
Une attention particulière se porte sur les circuits permanents (chauffe-eau, congélateur, VMC, appareils connectés en continu). Ces usages permanents valorisent la stabilité thermique du peigne et de l’ensemble des connexions.
Peigne électrique et modernisation des protections : parafoudre, type F, DPDA
Les tableaux récents ne se limitent plus à de simples disjoncteurs. La norme pousse progressivement à renforcer la protection contre les surtensions, à adapter les différentiels aux charges électroniques et à intégrer des systèmes de détection d’arc.
Parafoudre résidentiel : nouvelles recommandations de distance
Les évolutions réglementaires recommandent désormais l’installation d’un parafoudre dès que la distance entre le point de livraison (disjoncteur de branchement) et le tableau principal dépasse 10 mètres, contre 30 mètres auparavant. Cette mesure vise une meilleure protection contre les surtensions transitoires liées à la foudre ou aux manœuvres sur le réseau.
Le parafoudre s’intègre en tête de tableau, généralement avant les peignes de distribution. Le peignage en aval du parafoudre garantit que tous les circuits bénéficient de la même protection vis-à-vis des surtensions, sans oubli d’une rangée.
Disjoncteurs différentiels type F pour circuits avec variateurs
Les circuits comportant des variateurs de vitesse (pompes de circulation, moteurs de ventilation, certains appareils électroménagers récents) doivent être protégés par des disjoncteurs différentiels type F. Ce type de différentiel gère mieux les courants de fuite à composante continue et les perturbations générées par l’électronique de puissance.
Les rangées alimentant ces circuits peuvent toujours être peignées, mais le plan de tableau doit réserver des emplacements spécifiques pour ces différentiels type F, avec une distribution adaptée en aval. Une organisation claire de la répartition des peignes simplifie le repérage de ces circuits spéciaux.
DPDA (détection d’arc électrique) sur circuits sensibles
Les dispositifs de détection d’arc (DPDA) visent les défauts d’arc série ou parallèle dans les conducteurs, source fréquente d’incendies domestiques. Ils sont recommandés sur les circuits sensibles alimentés en permanence jusqu’à 63 A : congélateurs, équipements informatiques, appareillages audiovisuels, certaines lignes de prises stratégiques.
Ces appareils modulaires s’installent sur le rail DIN, comme les disjoncteurs classiques. La présence de peignes sur la rangée facilite leur alimentation, mais impose une allocation de modules adaptée dès la conception du tableau. Une bonne anticipation des emplacements réservés, des peignes et des réserves de modules évite les tableaux surchargés, difficiles à faire évoluer.
Peigne électrique et rénovation d’installations anciennes
De nombreux logements anciens présentent encore des tableaux avec fusibles, pontages en fil souple et absence de dispositifs différentiels en tête de ligne. Dans ce contexte, l’introduction d’un peigne s’accompagne souvent d’une rénovation globale du tableau.
Diagnostic des anomalies sur tableaux existants
Les diagnostics électricité réalisés lors des ventes de logements montrent que 85 % des installations de plus de 15 ans comportent au moins une anomalie. Les plus fréquentes concernent :
- Une prise de terre inexistante ou défaillante.
- Des matériels vétustes (porte-fusibles, fils coton, isolants craquelés).
- Des risques de contact direct avec des parties sous tension.
- Une mauvaise liaison équipotentielle dans les pièces d’eau.
Le tableau concentre souvent plusieurs de ces défauts : absence de différentiel 30 mA, pontages enchevêtrés, circuits non identifiés, borniers surchargés. L’introduction d’un peigne dans ce contexte suppose un recalibrage complet des protections et une réorganisation de la GTL.
Remplacement progressif ou refonte complète ?
Deux approches existent :
- Remplacement progressif : changement du tableau, ajout de différentiels, pose de peignes, en conservant une partie des circuits existants.
- Refonte complète : recâblage intégral des circuits depuis le tableau, mise aux normes des sections, des protections et de la terre.
La pose de peignes s’intègre mieux dans une refonte globale, car les intensités, les sections de conducteurs et la structure des circuits s’alignent alors sur la NF C 15-100 actuelle. Une intervention partielle peut constituer une étape intermédiaire, mais ne résout pas nécessairement toutes les sources de danger.
Apport du peigne dans la maintenance et les interventions futures
Une fois la rénovation effectuée, un tableau peigné offre un gain tangible pour toutes les interventions de maintenance :
- Les circuits sont repérés, regroupés et protégés par rangées.
- Les ajouts futurs (nouvelle prise, appareil spécifique) se raccordent facilement sur une rangée peignée.
- Les contrôles périodiques (serrage, test différentiel, inspection visuelle) se font plus rapidement.
Pour les professionnels, un tableau équipé de peignes normalisés réduit le temps de diagnostic en cas de panne. Pour les occupants, il augmente la prévisibilité du comportement du tableau lors des déclenchements : chaque circuit correspond clairement à un disjoncteur, alimenté de manière ordonnée par le peigne.
« Une installation claire se maintient mieux dans le temps. La lisibilité du tableau influence directement la qualité des interventions ultérieures. » – Retour d’expérience d’installateurs en logement résidentiel
À ce stade, le peigne électrique apparaît comme un élément structurant du tableau, lié à la fois à la conformité, à la performance et à la durabilité de toute l’installation. Son choix et sa pose conditionnent la manière dont le tableau évoluera au rythme des besoins du logement.
