Le schéma va-et-vient reste la solution phare pour commander un même point lumineux depuis deux endroits distincts, par exemple entre un couloir et un palier, ou entre l’entrée d’une chambre et la tête de lit. Derrière deux simples interrupteurs, le câblage repose pourtant sur une logique précise, des couleurs de fils normalisées et des règles de sécurité très strictes.
Avec la révision de la norme NF C 15-100 applicable à partir de septembre 2025, le montage va-et-vient évolue dans un cadre réglementaire plus exigeant, notamment sur la protection différentielle, le dimensionnement des circuits et la répartition des points lumineux. Une bonne maîtrise du schéma, des bornes et du cheminement des conducteurs évite les erreurs fréquentes et prépare sereinement un projet de rénovation ou de construction neuve.
| Élément clé | Résumé |
|---|---|
| Principe du va-et-vient ⚡ | Permet d’allumer ou éteindre un même point lumineux depuis deux endroits différents. |
| Composants nécessaires | Deux interrupteurs spécifiques, une lampe, des conducteurs phase, navettes et retour lampe. |
| Câblage | La phase arrive sur le premier interrupteur, deux navettes relient les deux appareils, et un retour va vers la lampe. |
| Avantage | Solution pratique pour couloirs, escaliers ou pièces à double accès. |
Erreurs les plus frequentes lors du cablage d un va-et-vient (en % des interventions)
Principe du schéma va-et-vient à deux interrupteurs
Un va-et-vient permet de commander un même luminaire depuis deux emplacements différents, en jouant sur l’inversion d’un chemin de phase entre deux interrupteurs. Le neutre et la terre ne passent pas par les interrupteurs, ils rejoignent directement le point lumineux depuis le tableau.
Chaque interrupteur va-et-vient possède trois bornes : une borne commune (L) et deux bornes de navettes (1 et 2). Le changement de position d’un des interrupteurs modifie le cheminement de la phase entre L, 1 et 2, ce qui alimente ou non la lampe. Le fonctionnement reste purement mécanique, sans électronique, ce qui garantit une installation robuste et facile à dépanner.
Dans une installation conforme à la norme NF C 15-100, ce montage se trouve sur un circuit d’éclairage dédié, protégé par un disjoncteur modulaire et placé derrière un dispositif différentiel 30 mA type F à partir de 2026. Le va-et-vient s’intègre donc dans une architecture globale de sécurité électrique du logement.
« Un va-et-vient bien câblé se reconnaît autant à sa logique de fonctionnement qu’au respect des couleurs de conducteurs et des sections imposées par la NF C 15-100. »
Norme NF C 15-100 et exigences 2025‑2026 pour le va-et-vient
La révision de la NF C 15-100 applicable à partir de septembre 2025 structure de manière précise les circuits d’éclairage, et par extension les schémas va-et-vient. Elle définit des contraintes sur la section des conducteurs, le calibre des disjoncteurs, le nombre de points lumineux par circuit et le niveau de protection différentielle.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filPour replacer le va-et-vient dans un contexte global d’installation électrique domestique, un guide complet sur la conception des circuits est proposé ici : guide électricité maison. Ce type de ressource aide à planifier les circuits avant même de choisir l’emplacement des interrupteurs.
Section des câbles et protection des circuits d’éclairage
Les circuits d’éclairage reliés à des va-et-vient suivent des caractéristiques précises :
- Section minimale des conducteurs d’éclairage : 1,5 mm² cuivre.
- Disjoncteur de protection du circuit d’éclairage : calibre maximal 16 A, valeur recommandée 10 A.
- Nombre maximal de points d’utilisation par circuit d’éclairage : 8 (points lumineux commandés, qu’ils soient simples allumages, va-et-vient ou télérupteurs).
- Nombre minimal de circuits d’éclairage par logement : 2, afin de répartir les risques et maintenir un minimum d’éclairage en cas de défaut sur un des circuits.
Un va-et-vient n’est pas un circuit à part entière, mais un mode de commande d’un point lumineux intégrée dans l’un de ces circuits d’éclairage. La section de 1,5 mm² s’applique à tous les conducteurs du circuit : phase, navettes, retour lampe, neutre, terre.
Protection différentielle et nouvelles obligations 2026
À partir de 2026, la protection différentielle des circuits d’éclairage évolue :
- Protection différentielle générale ≤ 30 mA obligatoire pour les circuits domestiques, y compris l’éclairage.
- Disjoncteur différentiel type F obligatoire, plus performant pour gérer les courants de défauts avec composante continue et certains appareils électroniques.
- Pour les équipements de recharge de véhicule électrique (IRVE), un circuit dédié avec différentiel type A ou B est requis, ce qui évite de surcharger les différentiels protégeant les circuits d’éclairage.
Le va-et-vient reste un dispositif simple, mais son intégration dans un tableau électrique doit respecter ces nouvelles exigences, notamment lors d’une rénovation de tableau ou d’une extension de circuits.
Hauteur d’installation et positionnement des interrupteurs va-et-vient
Le confort d’utilisation d’un va-et-vient dépend beaucoup de l’ergonomie et du placement des interrupteurs. La NF C 15-100 encadre les hauteurs d’installation, ce qui assure une accessibilité cohérente dans tout le logement.
Pour un projet complet, notamment en construction neuve, le positionnement des commandes d’éclairage se réfléchit en même temps que le schéma simple allumage et les circuits de prise de courant, afin d’obtenir une circulation intuitive dans les pièces et les couloirs.
Hauteurs réglementaires des interrupteurs
Les interrupteurs va-et-vient suivent la règle générale :
- Hauteur d’installation : entre 90 et 130 cm du sol fini.
- Hauteur standard courante : 110 cm, souvent utilisée dans les constructions récentes.
Placer les deux interrupteurs du va-et-vient à une hauteur harmonisée permet une utilisation naturelle par tous les occupants. Dans un couloir, on installe généralement un interrupteur près de chaque issue (entrée du couloir et extrémité, ou bas et haut d’un escalier).
Cas particuliers : accessibilité et rénovation
En rénovation, des contraintes de passage de gaines ou de doublage de cloison conduisent parfois à adapter légèrement la hauteur. La cohérence prime : une série complète d’interrupteurs le long d’un mur se pose à la même hauteur, même si une valeur légèrement différente de 110 cm est retenue.
Dans un logement pensé pour l’accessibilité, la plage basse (autour de 90 cm) s’avère plus adaptée, notamment pour les personnes à mobilité réduite. Les deux interrupteurs du schéma va-et-vient restent alors positionnés dans cette plage, en respectant la zone 90–130 cm.
Couleurs des fils pour un va-et-vient conforme
Le repérage des conducteurs dans un va-et-vient repose sur une codification stricte des couleurs. La norme NF C 15-100 impose le bleu pour le neutre et le vert/jaune pour la terre. Les autres conducteurs sont affectés à la phase, aux navettes et au retour lampe.
Un repérage clair limite fortement les erreurs de câblage et simplifie les interventions ultérieures, notamment pour un électricien qui reprend une installation existante sans schéma d’origine.
Répartition des couleurs dans un va-et-vient
Les couleurs usuelles se répartissent ainsi :
- Phase : rouge, noir ou marron.
- Navettes entre les deux interrupteurs : orange, violet, gris ou blanc.
- Retour lampe : violet, rouge, noir ou marron (différent du neutre).
- Neutre : bleu obligatoire.
- Terre : vert-jaune obligatoire.
Plus la logique de couleurs reste cohérente dans tout le logement, plus la lecture de l’installation devient intuitive. Utiliser par exemple systématiquement le rouge pour la phase principale du circuit et l’orange et le violet pour les navettes facilite les diagnostics.

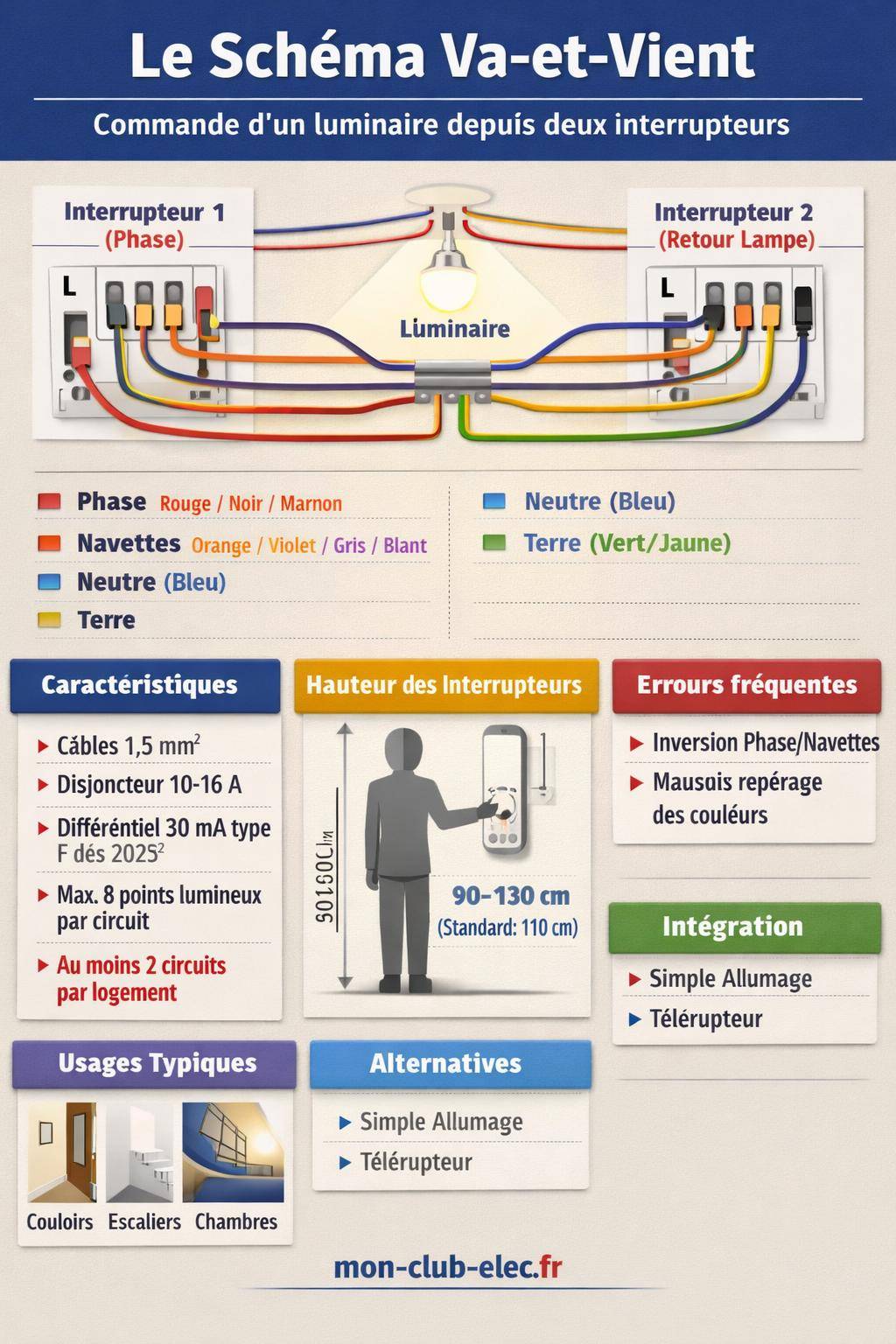

Schéma de câblage va-et-vient avec deux interrupteurs
Le cœur du montage se situe dans le câblage des deux interrupteurs. Le principe reste toujours le même : un interrupteur reçoit la phase, l’autre renvoie le retour lampe, et les deux sont reliés entre eux par deux conducteurs appelés navettes.
Le neutre et la terre contournent les interrupteurs et arrivent directement au point lumineux depuis le tableau. Les interrupteurs n’ouvrent que la phase, jamais le neutre.
Raccordement de l’interrupteur 1
L’interrupteur 1 est généralement situé du côté où la phase arrive depuis le tableau :
- Borne L : raccordement de la phase provenant du tableau (rouge par exemple).
- Borne 1 : première navette vers l’interrupteur 2 (orange par exemple).
- Borne 2 : deuxième navette vers l’interrupteur 2 (violet par exemple).
La phase est donc présente uniquement sur l’interrupteur 1. Elle transite ensuite vers l’interrupteur 2 via l’une ou l’autre des navettes selon la position des bascules.
Raccordement de l’interrupteur 2
L’interrupteur 2 se trouve côté luminaire. Il renvoie la phase vers la lampe via le retour lampe :
- Borne L : raccordement du retour lampe, dirigé vers le point lumineux.
- Borne 1 : arrivée de la première navette en provenance de l’interrupteur 1.
- Borne 2 : arrivée de la deuxième navette en provenance de l’interrupteur 1.
Le retour lampe quitte ensuite l’interrupteur 2 pour rejoindre la douille ou le bornier du luminaire. De l’autre côté de la lampe, le neutre bleu revient directement au tableau, sans passer par les interrupteurs.
Trajet du neutre et de la terre
Pour un point lumineux commandé par va-et-vient :
- Neutre (bleu) : direct du tableau vers le point lumineux.
- Terre (vert-jaune) : direct du tableau vers le point lumineux, raccordé sur la carcasse métallique du luminaire si elle existe.
Les boîtes de dérivation servent à repartir ces conducteurs vers les différents points lumineux du même circuit, mais les interrupteurs n’interrompent que la phase.
Schéma va-et-vient comparé aux autres modes d’allumage
Le va-et-vient se compare souvent au schéma simple allumage et au montage par télérupteur. Chaque solution répond à un usage différent, en fonction du nombre de points de commande et de la complexité de circulation dans le logement.
Pour un panorama des solutions de commande d’éclairage, y compris la domotique et les variateurs, un point de départ utile se trouve dans le schéma télérupteur, très utilisé dans les cages d’escaliers et les couloirs de grande longueur.
| Type de commande | Nombre d’interrupteurs | Complexité de câblage | Usage typique |
|---|---|---|---|
| Simple allumage | 1 point de commande | Très faible | Petite pièce, WC, cellier |
| Va-et-vient | 2 points de commande | Faible (2 navettes) | Couloir court, chambre, escalier |
| Télérupteur | ≥ 3 points de commande | Plus élevé (module au tableau) | Long couloir, parties communes, grands logements |
Dans la plupart des maisons individuelles, le va-et-vient couvre une large partie des besoins : haut/bas d’escalier, deux extrémités d’un couloir, entrée et côté lit dans une chambre. Au-delà de deux points de commande, le télérupteur ou les systèmes radio domotisés deviennent plus pertinents.
Intégration du va-et-vient dans le projet global d’éclairage
Le schéma va-et-vient n’est qu’un élément d’un ensemble plus vaste : la conception globale de l’éclairage d’un logement. La norme NF C 15-100 impose un nombre minimal de points lumineux et de circuits, mais la réflexion va au-delà des simples obligations réglementaires.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLa répartition des circuits d’éclairage, le maillage des interrupteurs et le nombre de points lumineux influencent directement le confort au quotidien, les consommations d’énergie et la facilité de maintenance.
Nombre de points lumineux et circuits d’éclairage
Selon la norme :
- Maximum 8 points d’utilisation d’éclairage par circuit, qu’ils soient commandés en simple allumage, en va-et-vient ou via télérupteur.
- Au moins 2 circuits d’éclairage par logement, pour éviter un logement totalement plongé dans l’obscurité en cas de défaut sur un seul disjoncteur.
Un va-et-vient représente un seul point d’utilisation : un luminaire commandé, même si deux interrupteurs interviennent dans la commande. La planification des points lumineux doit donc intégrer les va-et-vient sans les compter double.
Articulation avec les prises de courant
La NF C 15-100 propose des minima de prises par pièce :
- Séjour < 28 m² : 5 prises de courant.
- Séjour > 28 m² : 7 prises dont 2 associées à une prise RJ45.
- Chambre < 28 m² : 3 prises.
- Chambre > 28 m² : 5 prises.
- Cuisine < 4 m² : 3 prises.
- Cuisine > 4 m² : 6 prises dont 4 sur le plan de travail.
Dans une chambre, par exemple, un va-et-vient entre la porte et la tête de lit s’articule avec les prises situées près des tables de chevet. L’ensemble forme une scène d’usage cohérente : allumer la lumière à l’entrée, la couper depuis le lit, tout en disposant d’un éclairage d’appoint et de prises pour les appareils.
Étapes de réalisation d’un va-et-vient en pratique
La méthode de pose d’un va-et-vient suit toujours une chronologie rigoureuse. La sécurité en dépend directement, tout comme la qualité de fonctionnement. Une réalisation propre limite le risque de faux-contacts et d’échauffements.
Préparation et sécurisation du chantier
Avant toute intervention sur un circuit d’éclairage :
- Couper l’alimentation au niveau du disjoncteur de circuit d’éclairage concerné.
- Vérifier l’absence de tension sur les conducteurs au moyen d’un VAT (Vérificateur d’Absence de Tension).
- Identifier les gaines disponibles pour les navettes, le retour lampe et le neutre.
Une fois la zone sécurisée, le tracé du cheminement des gaines et des boîtes de dérivation se dessine. Le respect des hauteurs (90–130 cm) et des alignements avec les autres appareillages renforce la qualité perçue de l’installation.
Câblage des conducteurs
Le passage des fils s’organise généralement en trois groupes :
- Depuis le tableau vers la boîte de dérivation ou le premier interrupteur : phase, neutre, terre.
- Entre les deux interrupteurs : deux conducteurs navettes.
- Du deuxième interrupteur vers le luminaire : retour lampe, neutre et terre.
Les connexions se réalisent avec des bornes rapides ou des dominos, toujours dans des boîtes de dérivation accessibles. Le serrage des conducteurs doit rester franc sans écrasement d’âme.
Tests et validation
Après remontage des mécanismes et des plaques :
- Remettre sous tension le circuit d’éclairage.
- Tester le va-et-vient dans toutes les combinaisons de positions des interrupteurs.
- Vérifier l’absence de bruit anormal, d’échauffement ou de scintillement erratique du luminaire.
Un fonctionnement correct permet de commander l’allumage et l’extinction depuis chaque interrupteur, quelle que soit la position initiale de l’autre. Le comportement reste symétrique.
Erreurs de câblage fréquentes et solutions
Les dysfonctionnements d’un va-et-vient proviennent souvent de confusions entre phase, navettes et retour lampe, ou d’inversions de conducteurs dans les bornes des interrupteurs. Le diagnostic s’appuie alors sur une méthode d’observation et de tests ciblés.
Symptômes typiques d’un va-et-vient mal câblé
Plusieurs anomalies reviennent régulièrement :
- La lampe ne s’allume pas, quelle que soit la position des interrupteurs.
- La lampe ne s’allume que lorsque les deux interrupteurs sont dans une position précise.
- L’un des interrupteurs n’a aucun effet sur l’allumage ou l’extinction.
- Des étincelles marquées apparaissent à chaque manœuvre de levier.
Dans la plupart des cas, l’erreur provient d’un repiquage erroné de la phase sur une navette, ou d’un retour lampe mal identifié sur la borne L d’un interrupteur.
Méthode de correction
Pour corriger le schéma :
- Couper à nouveau le disjoncteur et vérifier l’absence de tension.
- Repérer visuellement les couleurs des fils sur chaque borne (L, 1, 2).
- Comparer avec le schéma théorique : phase sur L du premier, retour lampe sur L du second, navettes sur 1 et 2 des deux côtés.
- Rectifier les branchements en conservant la logique de couleurs décidée au départ.
Lorsque les couleurs n’ont pas été respectées lors de la première pose, le repérage demande plus de temps. Dans ce cas, tirer parti d’un contrôleur de continuité ou d’un multimètre facilite grandement l’identification des navettes et du retour lampe.
« Une grande partie des pannes de va-et-vient se résout en revenant aux bases : qui porte la phase, qui renvoie le retour lampe, quels conducteurs servent de navette. »
Va-et-vient et évolutions futures : télérupteurs, variateurs, domotique
Le schéma va-et-vient reste compatible avec des évolutions de l’installation. De nombreux fabricants proposent des mécanismes associant commandes traditionnelles, variation d’intensité et pilotage connecté. La conception d’origine doit toutefois anticiper ces possibilités.
Dans une rénovation partielle, on peut par exemple conserver le câblage de navettes existant tout en remplaçant les interrupteurs par des modules radio ou par des boutons-poussoirs pilotant un télérupteur. Le réseau de gaines et la section des conducteurs restent alors réutilisés.
Sécurité, maintenance et conformité durable
Un va-et-vient bien réalisé ne demande pratiquement aucune maintenance, hormis le remplacement des sources lumineuses. Quelques vérifications ponctuelles préservent cependant la fiabilité du montage dans le temps.
Une attention particulière se porte sur le tableau électrique : le différentiel type F, les disjoncteurs d’éclairage adaptés et, dans certains contextes, la présence de parafoudres pour protéger les circuits, notamment lorsque le logement se trouve en zone de risque foudre élevé ou connecté via des réseaux cuivre sensibles.
Points de contrôle périodiques
Lors d’un bilan d’installation :
- Vérifier le serrage des bornes dans les interrupteurs et les boîtes de dérivation accessibles.
- S’assurer de l’intégrité des gaines et de l’absence de traces de surchauffe.
- Contrôler la sélectivité et la bonne répartition des circuits d’éclairage sous les dispositifs différentiels.
Une rénovation plus complète peut alors intégrer la mise en place d’un tableau plus récent, de parafoudres principaux et secondaires, ainsi que le remplacement de certains circuits d’éclairage vieillissants par des lignes neuves en 1,5 mm², toujours protégées en 10 ou 16 A.
