Un tableau électrique bien raccordé ne laisse aucune place au hasard. Chaque connexion influence directement la sécurité du logement, la durabilité des appareils et la conformité de l’installation à la norme NF C 15-100 version 2026.
En maîtrisant la logique des circuits, le choix des protections et les bons gestes de serrage, un particulier averti ou un artisan gagne en sérénité lors de chaque intervention… à condition de respecter une méthodologie rigoureuse du début à la fin.
| Élément clé | Synthèse utile |
| Organisation du tableau | Prévoir une structure claire : arrivée générale, disjoncteurs, puis circuits séparés selon leur usage. |
| Connexion des fils | Respecter le code couleur (phase, neutre, terre) et bien serrer les bornes pour éviter les échauffements. |
| Sécurité ⚡ | Toujours couper l’alimentation avant intervention et vérifier avec un testeur. |
| Contrôle final | Tester chaque circuit après raccordement pour garantir un fonctionnement stable. |
Principales causes d incidents electriques lies au raccordement du tableau
des incidents analyses
Selon l ONSE, pres d 1 incendie domestique sur 3 est d origine electrique. Un serrage insuffisant des bornes reste la premiere cause d echauffement et d arc electrique dans le tableau.
Source : ONSE et retours de diagnostiqueurs certifies
Norme NF C 15-100 2026 : les nouvelles exigences qui impactent le raccordement du tableau
La norme NF C 15-100 version 2026, adoptée en août 2024 et applicable à partir d’août 2025, encadre de manière précise le raccordement du tableau électrique. Elle impose une structure claire des circuits, des niveaux de protection renforcés et une attention accrue à la qualité des connexions.
Cette version insiste sur la continuité de service, la protection des personnes et des biens, ainsi que sur la fiabilité des liaisons électriques dans le temps. Une mauvaise connexion n’est plus seulement un défaut esthétique, elle constitue un facteur de risque avéré pour l’installation et les occupants.
« En France, près de 25 % des incendies domestiques proviennent d’installations électriques défectueuses, souvent liées à des connexions approximatives ou vétustes. »

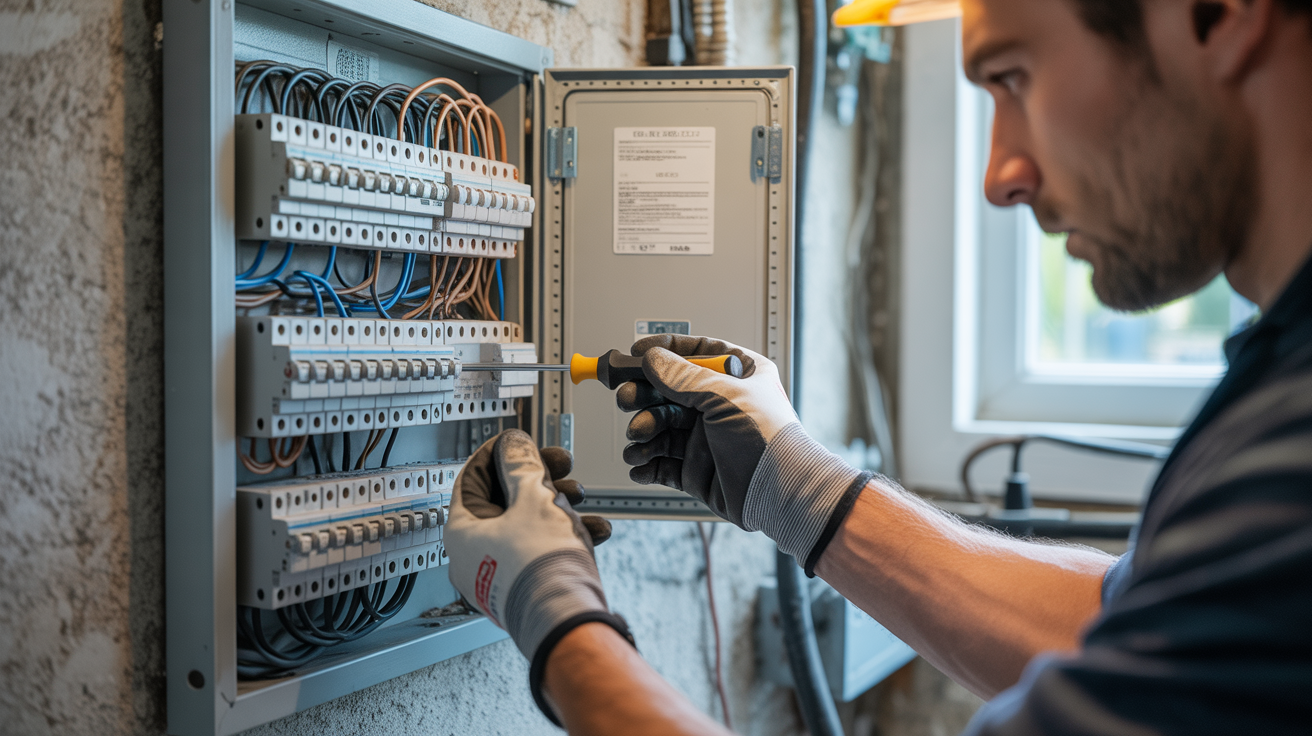

Le raccordement d’un tableau ne se limite pas à serrer quelques vis. Il nécessite une vision globale de l’installation : implantation du tableau, choix des protections, organisation des circuits, repérage, contrôle des serrages et tests finaux de sécurité.
Préparer le raccordement du tableau électrique : sécurité, repérage et schéma
Avant de réaliser la moindre connexion, la préparation conditionne la qualité du résultat. Une installation soignée repose sur un schéma unifilaire à jour, un repérage clair des circuits et le respect strict des règles de sécurité.
Une intervention sur tableau impose de couper l’alimentation générale, de vérifier l’absence de tension et d’organiser les conducteurs pour limiter les croisements, les tensions mécaniques et les erreurs de branchement.
Étapes préalables : sécurité et vérifications indispensables
Tout raccordement débute par une sécurisation de la zone de travail. La coupure générale doit être effective et vérifiée, même si le disjoncteur d’abonné semble ouvert. La norme impose une coupure d’urgence clairement identifiée à l’entrée du logement ou à proximité du tableau.
Un testeur de tension ou un multimètre permet de confirmer l’absence de tension sur les borniers d’arrivée avant tout contact. Ce contrôle réduit les risques d’électrocution et évite d’endommager le matériel lors des manipulations.
- Couper le disjoncteur de branchement en tête d’installation.
- Vérifier l’absence de tension sur phase et neutre avec un testeur adapté.
- Afficher, si possible, une étiquette « travaux en cours » pour éviter une remise sous tension intempestive.
- Prévoir un éclairage autonome (lampe de chantier, frontale) en cas de coupure totale.
Schéma, repérage et organisation des circuits
Un tableau bien raccordé se conçoit sur plan avant de se réaliser. Le schéma unifilaire et le schéma d’implantation permettent de visualiser la répartition des circuits, les calibres des protections, les différentiels et les connexions à prévoir.
La norme NF C 15-100 structure les circuits par usage : prises de courant, éclairage, circuits spécialisés pour gros électroménagers, chauffage, IRVE (infrastructure de recharge pour véhicules électriques), etc. Chaque circuit reste clairement identifié par une étiquette visible sur le tableau.
| Pièce / Usage | Nombre minimal de prises | Spécificités de raccordement |
|---|---|---|
| Salon <= 28 m² | 5 prises + 2 prises RJ45 | Circuit prises en 2,5 mm², disjoncteur adapté, câblage RJ45 vers coffret de communication |
| Salon > 28 m² | 7 prises + 2 prises RJ45 | Possibilité de plusieurs circuits prises pour répartir la puissance |
| Chambre | 3 prises minimum | Un circuit prises dédié par groupe de pièces selon la surface totale |
| Autres pièces > 4 m² | 1 prise minimum | Respect de la section et du calibre du disjoncteur associé |
| WC | Aucune obligation | Prise possible si protégée par un différentiel 30 mA |
Les prises RJ45 deviennent obligatoires en logement neuf et en rénovation complète. Elles se raccordent généralement à un coffret de communication ou à un module dédié dans le tableau principal.
Un repérage clair des conducteurs avec des colliers, des bagues ou des étiquettes rend les interventions ultérieures plus rapides et limite les erreurs. Un tableau lisible reste plus simple à dépanner plusieurs années après la pose.
Structure d’un tableau électrique : protections, borniers et liaisons
Le tableau concentre les organes de protection, de commande et de distribution de l’installation. Chaque élément occupe un rôle précis et se raccorde selon une logique stricte : arrivée générale → dispositifs différentiels → disjoncteurs divisionnaires → circuits.
Comprendre cette architecture facilite le choix de l’emplacement de chaque connexion et assure le respect des distances et des règles de sélectivité.
Protection différentielle : rôle central pour la sécurité des personnes
La protection différentielle 30 mA constitue le cœur de la sécurité des personnes. Elle détecte les fuites de courant vers la terre et coupe l’alimentation avant qu’un contact indirect ne devienne dangereux.
La norme impose au minimum un dispositif différentiel en tête d’installation, complété par plusieurs interrupteurs différentiels 30 mA pour répartir les circuits. Dans certains cas, un différentiel 300 mA protège les biens ou une partie de l’installation en amont.
- 30 mA : protection des personnes, circuits courants domestiques.
- 300 mA : protection des biens, souvent en tête d’installation globale.
- Tests réguliers exigés : bouton « Test » à actionner périodiquement pour vérifier le déclenchement.
Les disjoncteurs différentiels combinent fonction de disjoncteur et de différentiel dans un seul module. Ils se raccordent en tête de ligne pour certains circuits sensibles ou fortement consommateurs (IRVE, circuits extérieurs, équipements spécifiques).
Protection contre les surintensités, courts-circuits et surcharges
Les disjoncteurs divisionnaires protègent les circuits contre les surintensités (surcharges et courts-circuits). Leur calibre doit correspondre à la section des conducteurs et à la puissance maximale du circuit.
La norme prévoit différents types de courbes (B, C, D) selon la nature du circuit et les courants d’appel au démarrage des équipements.
- Type B : petits circuits électroniques, protection sensibles.
- Type C : usage domestique courant (prises, éclairage).
- Type D : moteurs, charges avec fort courant de démarrage.
Le choix d’un disjoncteur de puissance adaptée évite les déclenchements intempestifs et assure une coupure nette en cas de court-circuit. Une protection contre les surintensités selon la consommation réelle reste exigée par la norme pour chaque départ de circuit.
Parafoudres, détecteurs d’arcs et équipements complémentaires
Les nouvelles exigences NF C 15-100 renforcent la protection contre les surtensions et les défauts de connexion. Les parafoudres deviennent obligatoires dans de nombreux contextes, notamment en présence de réseaux aériens ou de zones exposées.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filLes détecteurs d’arcs électriques complètent la sécurité en identifiant des arcs dangereux liés à des conducteurs abîmés, des connexions desserrées ou des câbles écrasés. Ils coupent le circuit avant qu’un départ de feu ne se produise.
Raccordement de l’arrivée générale au tableau
L’arrivée principale depuis le disjoncteur de branchement (Enedis ou équivalent) constitue le point de départ de tous les câblages. La liaison entre ce disjoncteur et le tableau doit respecter la section imposée et la distance minimale aux matériaux combustibles.
La norme impose une distance minimale d’au moins 1 m entre le tableau électrique et tout matériau clairement combustible, sauf protections spécifiques. Cette contrainte influence l’emplacement du tableau et le cheminement des gaines.
Connexion de la phase, du neutre et de la terre en tête de tableau
La liaison entre le disjoncteur de branchement et le tableau s’effectue via un câble ou des conducteurs adaptés à l’intensité maximale. La phase et le neutre alimentent ensuite les borniers ou peignes d’alimentation des différentiels, tandis que la terre rejoint le bornier de terre.
Le respect des codes couleurs facilite les interventions :
- Phase : généralement rouge, marron ou noir.
- Neutre : bleu clair obligatoire.
- Terre : vert/jaune obligatoire.
Une inversion phase/neutre/terre entraîne un danger immédiat. La phase sur la borne terre ou un neutre mal identifié peut provoquer des chocs électriques, des disfonctionnements d’appareils et une non-conformité de l’installation.
Peignes d’alimentation et borniers de répartition
Les rangées de disjoncteurs se raccordent souvent via des peignes d’alimentation rigides. Ces composants assurent une distribution homogène de la phase et du neutre sur chaque module, dans le respect de l’intensité maximale autorisée par le fabricant.
Les borniers de répartition accueillent les neutres et les conducteurs de terre. Une bonne organisation consiste à regrouper les neutres par différentiel et à séparer distinctement les borniers de terre et de neutre pour éviter toute confusion.
| Élément | Rôle | Bonnes pratiques de connexion |
|---|---|---|
| Peigne de phase | Distribuer la phase sur la rangée | Serrage homogène, respect du calibre, pas de découpe approximative |
| Peigne de neutre | Distribuer le neutre en parallèle | Identifier clairement les neutres par différentiel |
| Bornier de neutre | Regrouper les neutres des circuits | Un conducteur par borne pour limiter les mauvais contacts |
| Bornier de terre | Assurer la liaison équipotentielle | Raccorder toutes les terres, y compris celles des pièces d’eau |
Raccordement des circuits spécialisés : puissance et sections adaptées
Les circuits spécialisés suivent des règles strictes en termes de section des conducteurs, de calibre des disjoncteurs et de mode de raccordement. Ils alimentent des équipements fortement consommateurs et souvent sensibles aux chutes de tension.
Un mauvais dimensionnement ou une connexion insuffisamment serrée sur ces circuits augmente considérablement les risques de surchauffe, de déclenchements répétés et d’usure prématurée des appareils.
Circuits cuisine : plaques, four, lave-vaisselle
La cuisine concentre plusieurs circuits spécialisés à raccorder avec soin. La norme NF C 15-100 version 2026 précise des sections minimales et des intensités adaptées pour chaque appareil.
| Équipement | Intensité du disjoncteur | Section des conducteurs | Caractéristiques de connexion |
|---|---|---|---|
| Plaques de cuisson | 32 A | 6 mm² | Circuit dédié, disjoncteur spécialisé, bornier de puissance adapté |
| Four | 20 A | 2,5 mm² | Un circuit dédié avec prise ou sortie de câble adaptée |
| Lave-vaisselle | 20 A | 2,5 mm² | Protection séparée, souvent sous différentiel 30 mA dédié cuisine |
Chaque circuit rejoint son propre disjoncteur divisionnaire dans le tableau. Le raccordement doit garantir une continuité parfaite et une absence de point chaud, en particulier sur les borniers de sortie de tableau et les boîtes de connexion intermédiaires.
IRVE et circuits de recharge pour véhicules électriques
La norme impose désormais une infrastructure de recharge obligatoire pour les constructions neuves. Ce circuit présente des intensités élevées et des durées de fonctionnement prolongées, ce qui exige un câblage dimensionné avec rigueur.
Le raccordement IRVE se réalise en général sur un disjoncteur différentiel spécifique, adapté à la courbe de déclenchement et au type de chargeur utilisé. Le respect de la section et de la chute de tension maxi reste déterminant pour la longévité de l’installation.
Connexions dans le tableau : bonnes pratiques de serrage et de mise en forme des conducteurs
Une grande partie des dysfonctionnements électriques provient de connexions mal réalisées. Le serrage insuffisant, les fils dénudés trop longs ou les connecteurs inadaptés créent des points de résistance, donc des échauffements qui finissent par détériorer le matériel.
Une méthode rigoureuse pour chaque borne limite ces risques et améliore la stabilité de l’installation sur le long terme.
Serrage des borniers : éviter les résistances parasites
Un serrage insuffisant provoque une résistance locale élevée, une génération de chaleur et des arcs électriques microscopiques. Cette combinaison accélère l’oxydation et peut conduire à un départ de feu autour des bornes.
À l’inverse, un serrage excessif abîme le conducteur, écrase les brins des câbles souples et diminue la surface de contact réelle. Un outil adapté et le respect du couple de serrage préconisé par le fabricant offrent un résultat maîtrisé.
- Utiliser un tournevis isolé adapté à la taille de la vis.
- Serrer jusqu’à blocage franc sans forcer au-delà.
- Repasser un léger resserrage après quelques minutes pour compenser l’écrasement initial des brins.
- Effectuer une vérification de serrage après mise en service lors de la première maintenance.
Gestion de la longueur de dénudage et des cosses
Les fils dénudés trop longs présentent un risque de contact accidentel avec une borne voisine, une partie métallique ou un peigne d’alimentation. Ils favorisent aussi les arcs et augmentent les risques de court-circuit.
Une longueur de dénudage correcte se limite à la profondeur de la borne, sans excès. L’isolant arrive au plus près de l’entrée de la borne, ce qui renforce la tenue mécanique et la protection contre les contacts directs.
- Respecter les longueurs de dénudage indiquées par le fabricant de l’appareillage.
- Utiliser une pince à dénuder réglable pour éviter de blesser les conducteurs.
- Installer des cosses ou embouts de câblage sur les conducteurs souples pour améliorer la tenue au serrage.
- Éviter les connecteurs sous-dimensionnés ou incompatibles avec la section du câble.
Connecteurs, borniers et choix du matériel
Les connecteurs inadaptés représentent une source de défaut fréquente. Un bornier prévu pour des conducteurs rigides ne reçoit pas correctement un câble souple non embouté. De même, un connecteur sous-dimensionné oblige à forcer le conducteur, ce qui abîme les brins et altère la qualité de la connexion.
Le choix de connecteurs de bonne qualité, prévus pour la section réellement utilisée, améliore la stabilité du serrage dans le temps et réduit les interventions de maintenance.
Erreurs courantes de connexions et conséquences sur la sécurité
Les défauts de raccordement ne provoquent pas toujours des pannes immédiates. Certains engendrent une dégradation lente, des échauffements localisés ou des déclenchements intermittents. Ces signaux faibles ne doivent jamais être négligés.
Comprendre les erreurs typiques aide à les repérer rapidement et à les corriger avant qu’elles ne se transforment en sinistre.
Erreurs de serrage et de contact
Les serrages insuffisants, les cosses mal serties et les connexions oxydées produisent des symptômes similaires : montée en température, noircissement de l’isolant, odeur de plastique chauffé, voire déformation des modules.
Ces défauts créent une résistance accrue qui convertit l’énergie électrique en chaleur. Les points chauds finissent par endommager l’appareil modulaire ou la borne, avec un risque d’incendie avéré.
- Serrage insuffisant → chaleur excessive, arcs électriques, défaillance progressive.
- Cosses mal serrées → surchauffe, brûlures de l’isolant, coupures intermittentes.
- Connexions oxydées → résistance accrue, dysfonctionnements, risque d’incendie.
Inversions, absence de terre et dangers immédiats
L’absence de conducteur de terre sur un circuit équipé de prises rend les protections différentielles moins efficaces et augmente fortement le risque d’électrocution en cas de défaut d’isolement. La terre constitue la voie de fuite prioritaire pour les courants de défaut.
Une inversion phase/neutre/terre provoque un danger direct pour les utilisateurs et rend l’installation non conforme. Des tests systématiques après raccordement limitent ce type d’erreur.
« Une installation sans terre efficace expose les occupants à des contacts indirects plus sévères, en particulier dans les pièces humides où la résistance du corps chute. »
Manque de vérification et tests de continuité
Un raccordement de tableau s’achève toujours par une batterie de tests de continuité et de fonctionnement. L’absence de ces vérifications laisse des risques non détectés, en particulier sur les liaisons lointaines ou les circuits peu utilisés.
Les tests de continuité à l’aide d’un multimètre ou d’un appareil dédié permettent de confirmer :
- La continuité de la terre sur toutes les prises et équipements.
- L’absence de coupure ou de mauvais contact sur les conducteurs de phase et de neutre.
- Le bon déclenchement des différentiels et disjoncteurs en cas de défaut simulé.
Conséquences d’un mauvais raccordement : de la panne à l’incendie
Un tableau mal raccordé ne se contente pas de déclencher quelques disjoncteurs. Les impacts peuvent toucher les personnes, les biens et la conformité de l’installation. La norme NF C 15-100 vise justement à limiter ces conséquences par une série d’obligations précises.
Comprendre les scénarios de défaillance permet de mieux évaluer l’enjeu d’un câblage rigoureux et d’une maintenance régulière.
Électrocution et contacts indirects
Les fuites de courant vers des carcasses métalliques mal reliées à la terre exposent aux contacts indirects. Une personne qui touche un appareil défectueux tout en étant en contact avec le sol ou un élément conducteur subit alors une circulation de courant dans son corps.
Les différentiels 30 mA limitent cette intensité, mais un mauvais raccordement (terre absente, conducteur débranché, borne desserrée) affaiblit cette protection. La rigueur sur ces connexions se révèle décisive dans ces situations.
Incendies, courts-circuits et surchauffes
Les incendies d’origine électrique naissent souvent de surchauffes locales : câble sous-dimensionné, connexion défaillante, court-circuit non correctement interrompu. Les tableaux, coffrets et boîtes de dérivation concentrent ces risques.
Un court-circuit franc sur un disjoncteur bien calibré déclenche en général immédiatement la protection. En revanche, un court-circuit partiel ou un arc persistant sur une connexion peut chauffer longuement avant le déclenchement, d’où l’utilité des détecteurs d’arcs et des parafoudres.
- Courts-circuits → dégâts matériels, déclenchement brutal des protections, risque d’arc.
- Surchauffes → isolants noircis, odeurs, déformation des modules.
- Pannes répétées → dysfonctionnements fréquents, fatigue des protections.
Non-conformité et refus de certificat
Une installation présentant des défauts de raccordement ou des protections inadaptées se voit refuser le certificat de conformité lors du contrôle. Sans ce document, le fournisseur d’énergie peut limiter ou retarder le raccordement définitif.
La non-conformité impacte aussi la prise en charge des sinistres par les assurances. En cas d’incendie d’origine électrique, un rapport d’expertise met très souvent en évidence l’état des connexions dans le tableau et les boîtes de dérivation.
Mise en sécurité minimale d’un tableau existant
Dans un logement ancien ou lors d’une rénovation partielle, tout remplacement ou ajout dans le tableau doit, au minimum, respecter les exigences de mise en sécurité. Ces points constituent un socle minimal, même sans remise aux normes complète.
Ces mesures renforcent considérablement la protection des occupants, même si l’installation reste partiellement basée sur une ancienne version de la norme.
Éléments de mise en sécurité à vérifier
Une mise en sécurité minimale comprend plusieurs éléments incontournables :
- Coupure générale accessible et fonctionnelle.
- Dispositif différentiel en tête d’installation correctement raccordé.
- Protection contre les surintensités adaptée à chaque circuit.
- Liaison équipotentielle dans les pièces d’eau et locaux techniques.
- Absence de matériels vétustes ou manifestement détériorés.
- Protection mécanique des conducteurs pour éviter les écrasements ou arrachages.
Chaque intervention sur le tableau constitue une occasion de vérifier ces points et, si nécessaire, de programmer une remise à niveau progressive de l’installation.
« Une mise en sécurité partielle bien ciblée réduit déjà significativement le niveau de risque, même si la mise en conformité totale intervient dans un second temps. »
Rôle des tests et des applications de contrôle
Des applications mobiles de contrôle assistent désormais les professionnels et les particuliers avertis pour vérifier la cohérence du câblage par rapport à la norme. Elles guident étape par étape, listent les points de contrôle et facilitent l’archivage des résultats.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéCombinées à un multimètre fiable et à un testeur de tension, ces solutions améliorent la qualité du raccordement du tableau et sécurisent chaque mise en service.
Organisation et lisibilité du tableau : une aide précieuse pour les connexions futures
Un raccordement réussi ne se limite pas au bon fonctionnement immédiat. La lisibilité du tableau conditionne la facilité des extensions, des dépannages et des mises à jour imposées par l’évolution de la norme.
Une organisation claire, avec des rangées logiques par usage et des étiquettes explicites, évite les erreurs lors des interventions ultérieures et réduit les temps d’immobilisation de l’installation.
Regrouper les circuits par usage et par différentiel
Structurer les rangées par zones ou par fonctions améliore la compréhension globale du tableau. Par exemple :
- Rangée 1 : circuits éclairage.
- Rangée 2 : circuits prises de courant.
- Rangée 3 : circuits spécialisés cuisine (plaques, four, lave-vaisselle).
- Rangée 4 : circuits chauffage, sèche-serviettes, VMC, IRVE.
Chaque groupe se place sous un interrupteur différentiel dédié, avec un repérage clair du type (AC, A, F, etc.) selon la nature des charges raccordées.
Étiquetage et documentation
Un étiquetage précis au niveau de chaque disjoncteur évite les tâtonnements lors des interventions. Le nom de la pièce, le type de circuit et parfois le calibre restent visibles même porte fermée grâce à une légende collée sous les modules.
La documentation associée (schéma unifilaire, schéma d’implantation, photos datées) se conserve à proximité du tableau ou dans un dossier numérique. Elle devient très utile en cas de modification, d’ajout de circuit ou de remplacement d’appareillage.
Focus sur le câblage interne : cheminement, rayon de courbure et contraintes mécaniques
Au-delà des connexions elles-mêmes, le cheminement des conducteurs dans le tableau influence la fiabilité et l’ergonomie de l’installation. Des câbles trop tendus, des courbures serrées ou des faisceaux écrasés fragilisent les conducteurs et les isolants.
Une mise en forme réfléchie des fils, avec des rayons de courbure adaptés et des réserves de longueur raisonnables, prolonge la durée de vie de l’ensemble et simplifie les interventions.
Rayon de courbure et longueur de réserve
Les conducteurs rigides ne supportent pas des coudes trop brusques. Un rayon de courbure suffisant évite les contraintes mécaniques excessives sur le cuivre, qui pourraient provoquer des cassures internes à terme.
Une petite réserve de longueur derrière les modules permet de repositionner un fil sur une autre borne ou d’ajouter un appareil sans devoir tout remplacer. Cette réserve doit rester modérée pour ne pas encombrer le coffret.
Maintien et séparation des faisceaux
Des colliers, peignes de maintien ou guides câbles intégrés aux coffrets organisent les faisceaux par zones : alimentation générale, départs de rangée, retours de neutre, terre. Cette séparation rend les parcours plus lisibles.
Une bonne pratique consiste à distinguer autant que possible :
- Faisceaux de phase.
- Faisceaux de neutre.
- Faisceaux de terre.
Cette organisation facilite l’identification rapide d’un conducteur lors d’une recherche de panne et évite les erreurs de reconnectage après intervention.
Compléter le raccordement : liaison équipotentielle et protections complémentaires
La liaison équipotentielle fait partie des points souvent négligés lors des rénovations partielles, alors qu’elle joue un rôle clé dans la protection des personnes, notamment dans les locaux humides et les pièces d’eau.
Un raccordement cohérent du tableau intègre ces liaisons, ainsi que les protections complémentaires imposées par la norme NF C 15-100 2026.
Liaison équipotentielle principale et supplémentaire
La liaison équipotentielle principale relie les principaux éléments conducteurs (arrivée d’eau, de gaz, structure métallique) au bornier de terre du tableau. Elle limite les différences de potentiel entre ces éléments en cas de défaut.
Dans les salles de bains et pièces d’eau, une liaison équipotentielle supplémentaire se met en place entre les masses métalliques locales (tuyaux, baignoire métallique, éléments de chauffage) et le conducteur de terre. Elle se raccorde ensuite au réseau de terre général.
Protections complémentaires : parafoudres et détecteurs d’arcs
Les parafoudres se raccordent à proximité de l’arrivée générale, entre phase, neutre et terre. Leur branchement suit les recommandations du fabricant pour garantir un chemin de décharge court et efficace des surtensions transitoires.
Les détecteurs d’arcs se placent en série avec les disjoncteurs sur les circuits ciblés. Ils analysent la signature électrique des arcs et déclenchent en cas de comportement anormal, même si la valeur de courant reste en dessous des seuils de surintensité classiques.
Aller plus loin : du raccordement au câblage complet du tableau
Le raccordement des connexions dans le tableau s’inscrit dans une démarche plus large de câblage complet d’installation. Chaque étape, du choix de l’emplacement à la mise en service, influence la sécurité et la pérennité de l’ensemble.
Pour approfondir le sujet, l’étude détaillée des étapes d’organisation et de câblage complet d’un tableau électrique apporte une vision d’ensemble complémentaire au focus sur les connexions. L’approche globale permet de coordonner dimensionnement, implantation et raccordement avec davantage de cohérence.
