Combien de prises de courant installer par circuit ? La norme NF C 15-100 encadre ce point de manière très précise, avec des seuils de prises, des sections de conducteurs et des calibres de disjoncteurs bien définis. Ce cadre règlementaire conditionne la sécurité, la performance et l’évolutivité de toute installation électrique domestique.
Un circuit mal dimensionné entraîne des coupures à répétition, un inconfort au quotidien et un risque de non-conformité lors d’une vente ou d’un contrôle. En comprenant les exigences de la norme sur le nombre de prises par circuit, tu structures ton installation de façon cohérente, durable et plus simple à faire évoluer.
| Type d’espace | Usages typiques | Conseil pratique (au-delà de la norme) | Risques si sous‑dimensionné |
|---|---|---|---|
| Salon / Séjour | TV, box, lampes, recharge mobile | Prévoir plus de prises que le minimum pour éviter les multiprises | Surcharge locale, câbles visibles, perte de confort |
| Cuisine | Petit électroménager très consommateur | Multiplier les circuits spécialisés pour sécuriser l’installation | Disjonctions fréquentes, risque de chauffe |
| Chambre | Lampes, chargeurs, petit chauffage d’appoint | Placer des prises près du lit et du bureau pour plus d’ergonomie | Usage intensif de rallonges, risque d’accidents domestiques |
| Bureau | PC, écran(s), imprimante | Prévoir un circuit dédié si utilisation pro | Surcharge chronique du circuit |
Norme NF C 15-100 : rôle, objectifs et impact sur le nombre de prises
La norme NF C 15-100 fixe les règles de conception, de protection et d’implantation des circuits électriques dans les logements. Elle encadre la sécurité des personnes, la protection des biens et le confort d’usage au quotidien. Le nombre de prises par circuit figure au cœur de ces exigences, car il conditionne le dimensionnement des conducteurs et des protections.
Cette norme impose des valeurs maximales de prises par circuit selon la section des câbles, le calibre des disjoncteurs et le type de pièce. Elle impose aussi un nombre minimal de prises dans les locaux principaux (séjour, chambres, cuisine, circulations). Une installation conforme respecte ces plafonds et évite les circuits sous-dimensionnés ou surchargés.
En pratique, la NF C 15-100 structure le logement en circuits spécialisés et circuits prises de courant généraux. Chaque circuit reçoit un nombre de prises encadré, ce qui influence directement la conception du tableau électrique, le choix des protections et la répartition des usages.
Norme & sécuritéSécurité chantier : comment protéger efficacement votre matériel ?Pour approfondir l’environnement réglementaire global de l’installation, une lecture détaillée de la page dédiée à la norme électrique NF C 15-100 aide à replacer les circuits de prises dans l’ensemble du schéma électrique.
« La norme NF C 15-100 définit les conditions de conception, de réalisation, de vérification et d’entretien des installations électriques à basse tension destinées à l’habitation, en vue d’assurer la sécurité des personnes et des biens. »
Nombre de prises par circuit : les règles générales de la NF C 15-100
La NF C 15-100 définit deux paramètres principaux pour les circuits prises :
- La section des conducteurs (2,5 mm² ou 1,5 mm² selon le cas).
- Le calibre du disjoncteur de protection (16 A ou 20 A pour les circuits de prises usuels).
En combinant ces éléments, la norme fixe un nombre maximal de prises de courant par circuit. Ce plafonnement limite les courants de circulation, réduit l’échauffement des câbles et améliore la sélectivité des protections.

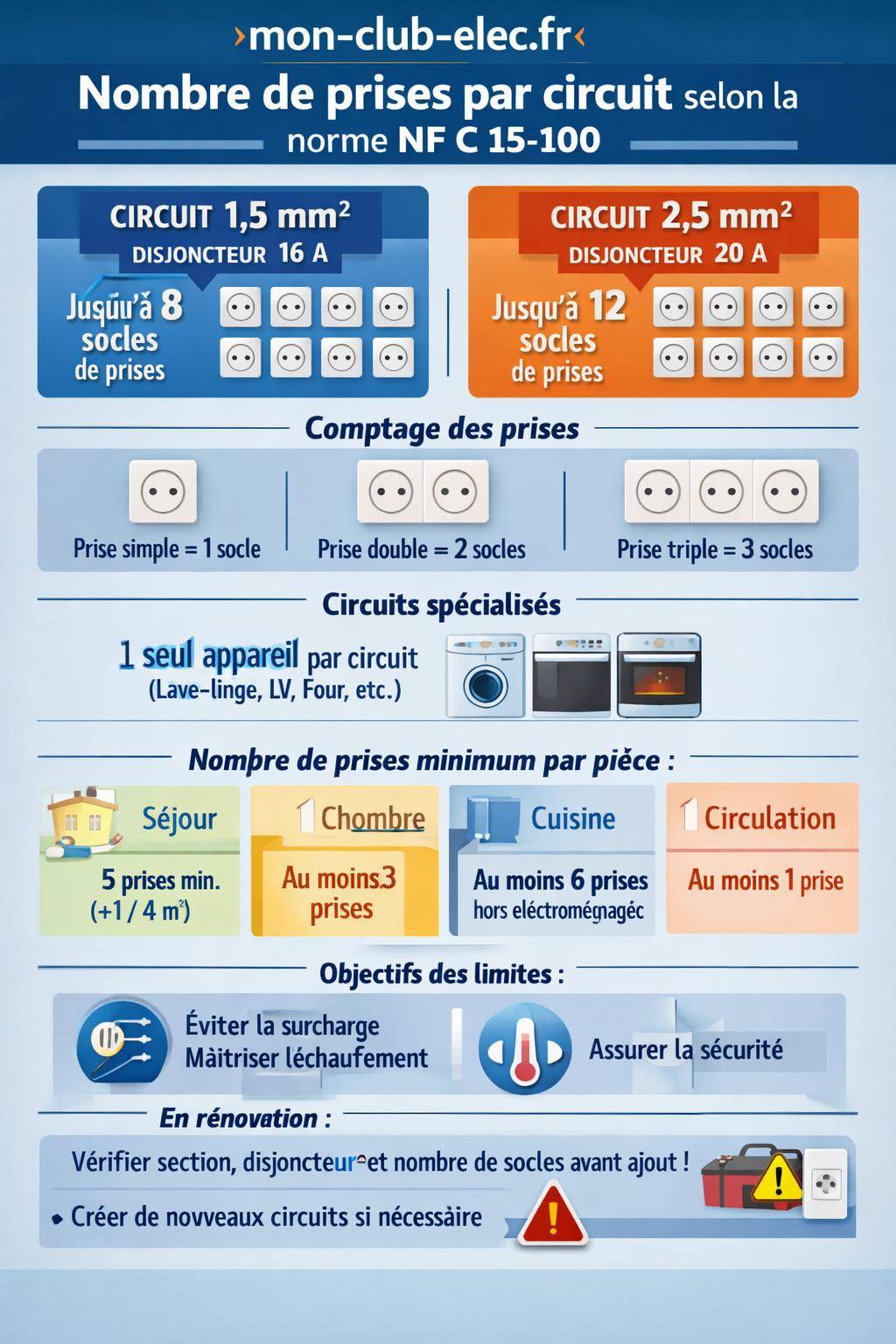

Tableau récapitulatif des limites de prises par circuit
| Type de circuit prises | Section des conducteurs | Disjoncteur | Nombre maximal de prises | Commentaires |
|---|---|---|---|---|
| Circuit prises 16 A | 1,5 mm² | 16 A max | 8 prises | Usage général, pièces de vie, chambres |
| Circuit prises 20 A | 2,5 mm² | 20 A max | 12 prises | Usage général, souvent utilisé pour séjours et grandes pièces |
| Circuit spécialisé (lave-linge, LV, etc.) | 2,5 mm² | 20 A (selon appareil) | 1 prise dédiée | Une prise par circuit, réservée à un appareil précis |
| Prises cuisine (hors gros électroménager dédié) | 2,5 mm² de préférence | 20 A conseillé | 6 prises minimum au total sur un ou plusieurs circuits | Répartition sur 1 ou 2 circuits pour plus de confort |
La norme distingue donc deux schémas de base pour les circuits de prises générales :
- Circuit 16 A en 1,5 mm² limité à 8 socles de prises.
- Circuit 20 A en 2,5 mm² limité à 12 socles de prises.
Ces valeurs incluent l’ensemble des socles de prises de courant 16 A raccordés sur un même circuit, qu’ils soient simples, doubles ou triples (voir plus loin le détail de comptage). Une conception cohérente vise à équilibrer le tableau entre plusieurs circuits pour éviter une trop forte concentration de points sur une seule ligne.
Comment compter le nombre de prises par circuit selon la norme ?
La norme NF C 15-100 distingue la limitation en nombre de prises et la manière de les compter. Le terme « prise » désigne ici un socle de prise de courant. Un point particulier concerne les blocs de prises multiples montés en un seul ensemble.
Socle simple, double ou triple : quelle équivalence ?
La NF C 15-100 considère qu’un ensemble de prises multiples (par exemple un bloc double) compte pour un nombre de socles déterminé. La pratique admise pour le calcul est la suivante :
- Une prise simple = 1 socle.
- Une prise double = 2 socles.
- Une prise triple = 3 socles.
Le total à ne pas dépasser se calcule donc en additionnant les socles de chaque point de prise. Un circuit 16 A en 1,5 mm² accepte un maximum de 8 socles au total, tout format confondu. Un circuit 20 A en 2,5 mm² accepte jusqu’à 12 socles.
Certains installateurs groupent plusieurs prises au même emplacement mural tout en gardant à l’esprit la limite réglementaire. Un ensemble de quatre prises murales compte automatiquement pour 4 socles dans le bilan du circuit.
« La limitation du nombre de socles par circuit vise à éviter les surcharges, à garantir la tenue thermique des conducteurs et à conserver une bonne sélectivité des dispositifs de protection. »
Rallonges, multiprises et parasurtenseurs : hors calcul, mais à surveiller
Les blocs multiprises mobiles, rallonges et parasurtenseurs ne rentrent pas dans le calcul du nombre de socles réglementaires, car ils se branchent en aval d’une prise murale. En revanche, ils augmentent la charge effective sur le circuit.
Brancher plusieurs appareils de forte puissance sur une simple prise murale via une multiprise concentre l’intensité sur un seul point. Même si l’installation reste conforme sur le papier, l’usage quotidien peut mettre en difficulté le circuit et provoquer des déclenchements au niveau du disjoncteur.
Nombre de prises et types de pièces : exigences spécifiques de la NF C 15-100
Au-delà des limites par circuit, la NF C 15-100 impose un nombre minimal de prises par pièce selon sa surface et son usage. Cette obligation structure directement le nombre de circuits nécessaires dans le logement.
Nombre minimal de prises dans le séjour
Le séjour est la pièce la plus sollicitée en appareillages. La norme impose un minimum de prises selon la surface :
- Jusqu’à 28 m² : au moins 5 prises de courant.
- Au-delà de 28 m² : 1 prise complémentaire par tranche de 4 m² supplémentaire.
Ce volume couvre les besoins courants : TV, box internet, lampes, chargeurs, équipements audio, etc. Dans la pratique, un séjour équipé de nombreux appareils multimédia demande souvent davantage de prises que le minimum réglementaire.
Pour atteindre ce nombre tout en respectant les plafonds par circuit, la répartition se fait généralement sur plusieurs circuits de prises 16 A ou 20 A. Un salon spacieux reçoit fréquemment deux circuits prises distincts, chacun limité à son quota de socles.
Nombre minimal de prises dans les chambres
Les chambres doivent recevoir un nombre de prises suffisant pour les lampes de chevet, alarmes, chargeurs et petits appareils. La NF C 15-100 impose :
- Au moins 3 prises de courant par chambre.
En pratique, ce minimum devient vite limité, surtout dans une chambre qui accueille un espace de travail, un coin TV ou des équipements connectés. Les concepteurs prévoient souvent 4 à 6 prises réparties sur les murs principaux, tout en respectant les quotas par circuit.
Les chambres principales bénéficient fréquemment d’un circuit prises partagé entre plusieurs pièces, dimensionné soit en 1,5 mm² / 16 A, soit en 2,5 mm² / 20 A selon le nombre total de socles.
Exigences spécifiques pour la cuisine
La cuisine concentre les plus fortes consommations en prises usuelles. La norme impose :
- Au moins 6 prises de courant pour le plan de travail et les usages généraux.
Ce minimum ne tient pas compte des circuits spécialisés (four, lave-vaisselle, plaques, réfrigérateur, lave-linge, etc.) qui disposent chacun de leur circuit dédié. Les 6 prises concernent les petits appareils : cafetière, grille-pain, robot, bouilloire, etc.
Pour un confort d’usage, plusieurs circuits prises 20 A en 2,5 mm² se répartissent la cuisine, surtout dans les configurations avec îlot central ou nombreux appareils. Chaque circuit respecte sa limite de 12 socles, tout en garantissant une bonne répartition des charges.
Couloirs, entrées et autres pièces de service
Les entrées et couloirs doivent intégrer un minimum de prises pour l’aspirateur, une lampe d’appoint ou de petits accessoires. La norme prévoit en général :
- 1 prise dans les circulations principales.
- Un nombre de prises adapté dans les bureaux, buanderies et pièces annexe selon leur surface et leur usage.
Ces prises se raccordent souvent sur un circuit prises commun à plusieurs petits locaux, dans le respect des plafonds de socles par circuit. Un examen précis du schéma d’implantation évite les circuits trop longs ou les regroupements excessifs.
Section de câble, calibre de disjoncteur et nombre de prises
Le nombre de prises par circuit ne se choisit jamais isolément. Il s’articule avec la section des conducteurs et le calibre du disjoncteur. La NF C 15-100 encadre ces combinaisons pour prévenir les échauffements anormaux et les surcharges.
Couples section / disjoncteur admis pour les circuits de prises
La norme admet principalement deux couples section / protection pour les circuits de prises usuels :
- 1,5 mm² protégé par disjoncteur 16 A, limité à 8 socles de prises.
- 2,5 mm² protégé par disjoncteur 20 A, limité à 12 socles de prises.
Ce choix influence le dimensionnement du tableau électrique, la longueur admissible des lignes et la capacité du circuit en puissance. Un circuit en 2,5 mm² / 20 A tolère une puissance totale plus élevée qu’un circuit 1,5 mm² / 16 A, ce qui le rend plus adapté aux pièces fortement équipées.
Pour un choix précis de protection au sein du tableau, un passage par un guide sur le calibre de disjoncteur par circuit clarifie les correspondances entre sections, intensités et usages.
Pourquoi limiter le nombre de prises sur un circuit ?
La limitation du nombre de prises par circuit repose sur plusieurs critères techniques :
- La capacité de transport de courant des conducteurs sans échauffement excessif.
- La courbe de déclenchement et la sélectivité des disjoncteurs.
- La longueur du circuit et la chute de tension admissible.
- Les usages réels des occupants (nombre d’appareils branchés simultanément).
Plus un circuit accueille de prises, plus le risque de cumul de charges augmente. Les plafonds de 8 et 12 socles offrent un compromis entre souplesse d’usage et maîtrise des risques thermiques et électriques. Un équilibrage judicieux entre plusieurs circuits réduit les déclenchements intempestifs.
Implantation des prises : hauteur, espacement et ergonomie
La NF C 15-100 ne fixe pas uniquement un nombre de prises par circuit. Elle traite aussi de leur positionnement. Une implantation réfléchie améliore la sécurité d’utilisation, limite le recours aux rallonges et rend le logement plus confortable.
Hauteur recommandée des prises de courant
Pour les pièces de vie et les chambres, les prises se placent généralement :
- Entre 5 et 12 cm au-dessus du sol fini pour les prises standard.
- Plus haut dans certaines configurations (plan de travail de cuisine, prises spécifiques, accessibilité PMR).
En cuisine, les prises situées au-dessus du plan de travail se positionnent en général entre 8 et 25 cm au-dessus du plan, en veillant à respecter les volumes de sécurité autour des points d’eau (évier) et des appareils de cuisson.
La cohérence entre hauteur des prises, agencement du mobilier et circulation dans la pièce réduit les risques d’arrachement de cordons ou de branchement dans des zones inadaptées.
Répartition des prises dans une pièce
Un logement fonctionnel s’appuie sur une répartition homogène des prises sur les différents murs. La norme recommande d’éviter les zones entièrement dépourvues de prises sur des longueurs significatives, afin de limiter les rallyes de câbles et l’usage de rallonges.
Dans le séjour et les chambres, les prises se répartissent généralement :
- Près des zones de repos (tête de lit, canapés).
- Au niveau des emplacements TV et multimédia.
- Le long des murs susceptibles de recevoir des meubles ou des plans de travail.
Cette implantation s’anticipe dès la phase de plan, en tenant compte de la position future des meubles et des équipements. Le nombre de prises par circuit se dimensionne ensuite en fonction de cette répartition.
Pour approfondir la partie pratique du raccordement en bout de circuit, une consultation de la fiche sur le branchement d’une prise électrique accompagne bien la compréhension globale du sujet.
Circuits spécialisés et prises dédiées : une logique différente
Les circuits spécialisés se distinguent des circuits de prises de courant généraux. Ils alimentent un appareil précis, identifié et souvent gourmand en puissance. La NF C 15-100 encadre très strictement ces circuits : en règle générale, un circuit spécialisé ne dessert qu’une seule prise ou borne de connexion.
Exemples de circuits spécialisés avec prise dédiée
Parmi les circuits spécialisés les plus fréquents avec prise de courant dédiée, on trouve :
- Le lave-linge.
- Le lave-vaisselle.
- Le four encastrable (selon modèle).
- Le réfrigérateur dans certaines configurations.
- Le sèche-linge.
Chaque circuit reçoit une section de câble et un disjoncteur adaptés à l’appareil alimenté. Le nombre de prises sur ce type de circuit se limite généralement à un seul point, pour éviter tout branchement d’appareil additionnel susceptible de dépasser la puissance prévue.
« Un circuit spécialisé est réservé à un seul appareil électrique, afin de garantir une protection adaptée et de limiter le risque de surcharge. »
Bornes de connexion et sorties de câble
Certains appareils se raccordent via une sortie de câble plutôt qu’une prise de courant classique. Dans ce cas, la notion de nombre de prises ne s’applique pas. En revanche, la logique de « un circuit = un appareil » reste la même.
Les plaques de cuisson, certains fours ou panneaux rayonnants utilisent fréquemment ce mode de raccordement. Le dimensionnement se base sur la puissance maximale annoncée par le fabricant, en cohérence avec les prescriptions de la NF C 15-100.
Erreurs fréquentes sur le nombre de prises par circuit et comment les éviter
Les non-conformités relevées lors des diagnostics ou des rénovations tournent souvent autour d’un même ensemble d’erreurs. Les anticiper simplifie fortement la mise aux normes d’une installation.
Regrouper trop de prises sur un seul circuit
Une erreur classique consiste à multiplier les prises sur un seul circuit 2,5 mm² / 20 A au-delà de la limite de 12 socles. Le disjoncteur finit par se déclencher régulièrement, surtout dans les pièces fortement équipées. Ce type de regroupement complique aussi la maintenance et les évolutions ultérieures.
Norme & sécuritéMise aux normes électriques dans le Calvados : faites appel à un expertPour éviter ce scénario, un comptage méthodique des socles sur chaque circuit s’impose lors de la création ou de la rénovation de l’installation. Le plan d’implantation des prises sert de base à ce contrôle.
Oublier les minima de prises par pièce
Un logement qui respecte le nombre de prises par circuit mais ne fournit pas le nombre minimal de prises dans chaque pièce ne répond pas totalement aux exigences de la NF C 15-100. Cette situation apparaît souvent dans les rénovations partielles où seules quelques prises sont ajoutées sans réflexion globale.
Une revue pièce par pièce, en vérifiant le nombre minimal de prises imposé par la norme, évite les mauvaises surprises lors d’un diagnostic électrique obligatoire à la vente ou à la location d’un bien ancien.
Utiliser des sections non adaptées ou des protections incohérentes
Le non-respect des couples section / disjoncteur (par exemple un circuit 1,5 mm² protégé par un disjoncteur 20 A) crée un déséquilibre dangereux, même si le nombre de prises reste inférieur au plafond. La section de câble devient sous-dimensionnée par rapport à la protection, ce qui augmente le risque d’échauffement anormal.
La cohérence entre section des câbles, calibre de disjoncteur et nombre de prises forme un tout indissociable. Un tableau bien conçu respecte ces trois paramètres simultanément.
Nombre de prises par circuit en rénovation : contraintes et bonnes pratiques
Les logements anciens présentent souvent des circuits prises sous-dimensionnés ou mal répartis. L’ajout de quelques prises supplémentaires sans réflexion globale conduit fréquemment à des dépassements des quotas de socles ou à une surcharge d’usage.
Évaluer l’existant avant toute modification
Avant d’ajouter une prise, un examen précis de l’installation existante s’impose :
- Identifier la section des conducteurs du circuit concerné.
- Relever le calibre du disjoncteur correspondant au tableau.
- Compter le nombre de prises déjà connectées sur le circuit.
- Observer les usages réels (quels appareils sont branchés en permanence ?).
Ce diagnostic rapide oriente la décision : simple ajout de prise dans la limite du quota, création d’un nouveau circuit, ou refonte plus globale des circuits prises de la pièce ou de l’étage.
Créer de nouveaux circuits pour soulager l’installation
Dans une rénovation significative, la création de nouveaux circuits prises reste souvent la solution la plus fiable. Cela permet :
- De répartir les charges sur plusieurs lignes.
- De respecter les quotas de socles par circuit.
- De prévoir des circuits adaptés aux futurs usages (télétravail, multimédia, domotique).
Un renforcement de l’alimentation principale et une mise à niveau du tableau électrique accompagnent parfois ces travaux. L’objectif final reste une installation conforme, évolutive et confortable à l’usage, sans multiplication anarchique de multiprises.
Nombre de prises par circuit et confort d’usage au quotidien
Le respect strict des quotas imposés par la NF C 15-100 garantit une base saine. Mais le confort d’usage dépend aussi de la localisation des prises, de leur nombre effectif et de la façon dont les circuits se répartissent dans le logement.
Limiter l’usage des rallonges et multiprises
Une implantation généreuse et bien pensée des prises sur plusieurs circuits réduit le recours aux rallonges et blocs multiprises. Chaque point de consommation dispose d’une prise de proximité, ce qui limite les risques de surchauffe des accessoires, de chute ou d’arrachement de cordon.
Dans les pièces fortement équipées, l’ajout d’un circuit supplémentaire en respectant les limites de prises par circuit se révèle souvent plus sain que la multiplication d’adaptateurs enfichables.
Anticiper les usages futurs
Les besoins évoluent : télétravail, équipements connectés, véhicules électriques, domotique. Une conception qui reste très proche du minimum réglementaire se trouve vite dépassée. Sans tomber dans l’excès, prévoir quelques prises supplémentaires, réparties sur des circuits correctement dimensionnés, évite des travaux lourds dans quelques années.
Cette anticipation se fait en gardant le cadre suivant :
- Respect des limites de 8 et 12 prises par circuit selon section et protection.
- Répartition équilibrée des circuits prises entre les pièces.
- Possibilité d’extension future du tableau si besoin.
Une installation qui suit ces principes facilite aussi les interventions ultérieures d’un professionnel, les diagnostics et les évolutions technologiques du logement.
