Installation électrique aux normes : checklist complète pièce par pièce

Une installation électrique conforme aux normes protège les occupants, valorise un bien immobilier et prépare le logement aux nouveaux usages connectés. Pourtant, les chiffres restent préoccupants : dans les logements de plus de 15 ans, 83 % présentent au moins une anomalie électrique, parfois invisible au quotidien, mais lourde de conséquences en cas de défaut, de surtension ou d’incendie.

Une approche méthodique, pièce par pièce, permet de reprendre le contrôle. Entre protections différentielles, prises de terre, circuits spécialisés, domotique, recharge de véhicule électrique et équipements multimédias, chaque zone du logement impose ses propres exigences. La checklist qui suit dresse un panorama détaillé des points à vérifier, des bonnes pratiques d’implantation et des évolutions à anticiper.

📌

Télécharger l’image Partager l’image

Installation électrique aux normes : pourquoi une checklist pièce par pièce change tout

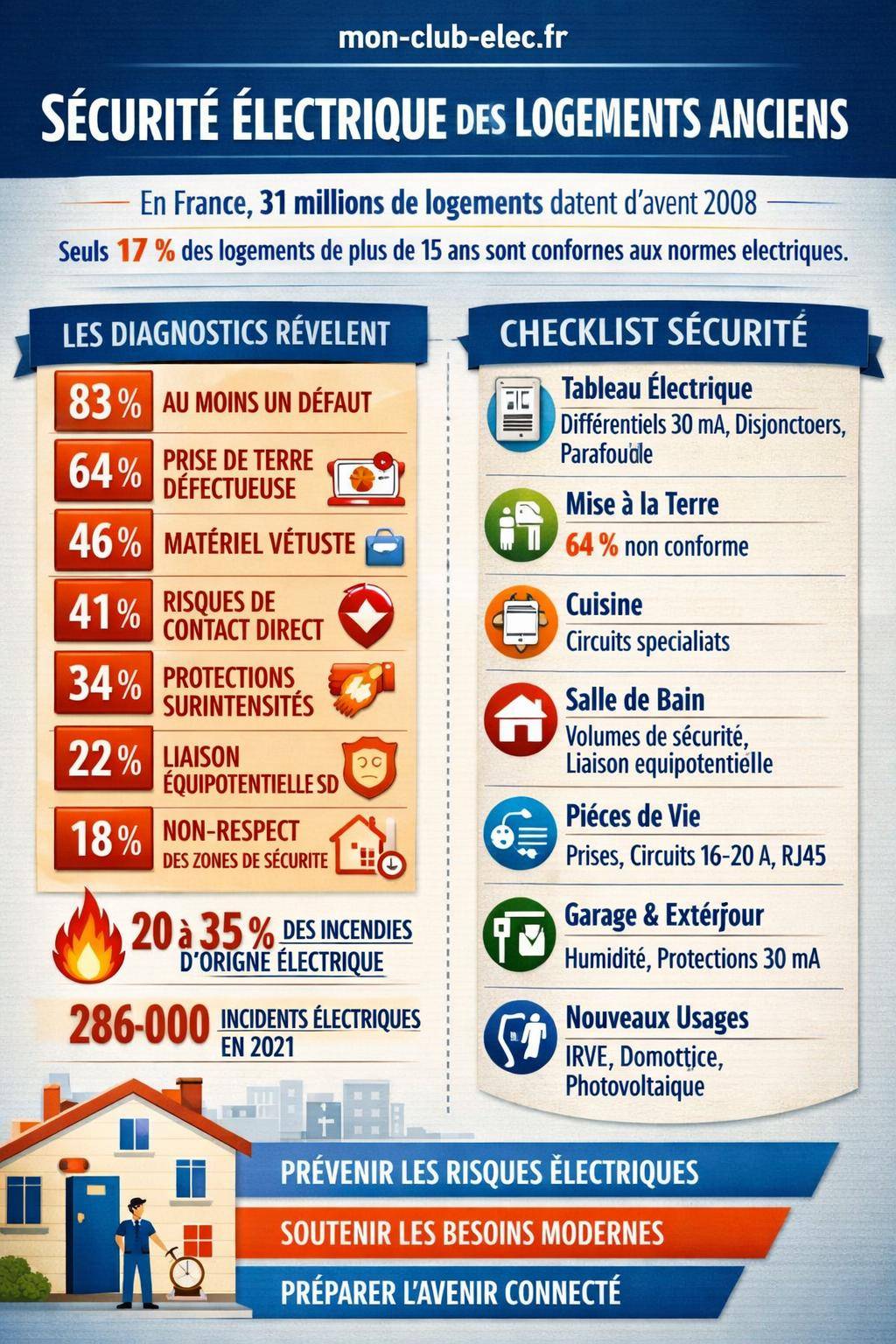

La majorité du parc résidentiel français date d’avant 2008, soit environ 31 millions de logements. Dans ces bâtiments, les installations ont souvent été modifiées au fil du temps, sans vision globale, ni remise à niveau cohérente. Résultat : les diagnostics montrent que seuls 17 % des logements de plus de 15 ans sont réellement conformes aux exigences de sécurité en vigueur.

Une checklist détaillée par pièce permet d’identifier précisément les risques : prise de terre défectueuse, matériel obsolète, protections contre les surintensités insuffisantes, absence de dispositifs différentiels adaptés, zones de sécurité non respectées dans la salle de bain, circuits sous-dimensionnés face aux nouveaux usages (IRVE, pompes à chaleur, équipements connectés, etc.).

Pour comprendre le cadre général, un passage par les bases s’impose : organisation du tableau électrique selon les normes, fonctions des disjoncteurs, rôle des interrupteurs différentiels, sélectivité et coordination des protections, section des conducteurs, continuité des liaisons équipotentielles et présence d’un dispositif de mise à la terre efficace.

21 octobre 2026

Top 5 des radiateurs électriques pour chauffer une chambre sans exploser sa facture : la sélection Bricomarché

0 commentaires

Cadre réglementaire, risques et diagnostic : poser les bases avant la visite pièce par pièce

Avant de passer aux pièces, quelques repères permettent de situer le niveau de risque et de prioriser les actions. Les statistiques de sinistralité et les exigences normatives montrent une tendance nette : les défauts électriques constituent une cause fréquente de dommages matériels et corporels.

Les principaux risques d’une installation électrique non conforme

Les dommages déclarés aux assurances en 2021 illustrent cette réalité : environ 286 000 déclarations liées à des dommages électriques ont été recensées. Les causes les plus courantes sont bien identifiées :

• Défaillance de composants : disjoncteurs vieillissants, prises fissurées, conducteurs oxydés, connexions mal serrées.
• Surintensités : circuits surchargés par une accumulation d’appareils, absence ou mauvais dimensionnement des protections contre les surintensités.
• Surtensions : transitoires d’origine réseau, foudre, commutations d’équipements de puissance, absence de parafoudres adaptés.

Les conséquences dépassent la simple panne : incendies, électrisations, détérioration d’équipements électroniques sensibles, arrêt prolongé du chauffage ou du froid alimentaire, impossibilité d’occuper les lieux en cas de sinistre majeur.

« Les incendies d’habitation d’origine électrique sont estimés entre 20 et 35 % des sinistres recensés. Dans une large part des cas, une mise à niveau de l’installation et des protections aurait limité l’ampleur des dégâts. »

Normes, consuel et obligations : ce qu’un logement doit respecter

Un logement neuf ou totalement rénové suit la réglementation en vigueur, encadrée par les normes d’installation (notamment la NFC 15‑100) et les exigences du Consuel en cas de création ou de modification substantielle de l’installation. En 2023, plus de 622 000 attestations ont été émises en métropole, avec un taux de sondage d’environ 19,5 % sur les installations individuelles.

Cette surveillance vise notamment à vérifier :

• La présence d’un schéma de mise à la terre cohérent et d’une résistance de terre adaptée.
• Le dimensionnement des protections (disjoncteurs, interrupteurs différentiels, parafoudres).
• La conformité des volumes de sécurité dans les pièces d’eau.
• La séparation des circuits de puissance et de communication.
• La lisibilité du tableau de répartition et la présence de repérages clairs.

Dans l’existant, la démarche repose souvent sur un diagnostic électrique, un contrôle d’installation électrique ou un bilan de mise en sécurité. Ces démarches identifient les anomalies majeures, comme l’absence de dispositif différentiel, la présence de matériels vétustes ou l’inexistence de terre fonctionnelle.

17 octobre 2026

Tableau électrique Legrand : 5 critères pour choisir entre prééquipé et à composer

0 commentaires

Chiffres clés des anomalies électriques dans les logements

Les études sur le parc ancien mettent en lumière les anomalies récurrentes. Le tableau ci-dessous synthétise les principales non-conformités constatées dans les logements de plus de 15 ans.

Checklist générale au niveau du tableau électrique et de la mise à la terre

Avant d’entrer dans chaque pièce, le cœur de l’installation se situe au niveau du tableau électrique et du dispositif de terre. Une non-conformité à cet endroit rejaillit sur l’ensemble du logement. Une visite méthodique s’organise autour de quatre axes : protections différentielles, disjoncteurs divisionnaires, parafoudres et mise à la terre.

17 octobre 2026

5 critères pour choisir un radiateur électrique qui consomme vraiment moins

0 commentaires

Vérifications essentielles sur le tableau électrique

Un tableau moderne, conforme aux normes en vigueur, présente les caractéristiques suivantes :

• Interrupteurs différentiels en tête de rangée, de type AC, A ou B selon les circuits desservis.
• Disjoncteurs divisionnaires adaptés au calibre des circuits (courant nominal, courbe de déclenchement, pouvoir de coupure).
• Parafoudre si l’analyse de risque foudre le requiert (zone géographique, type de raccordement, exposition du bâtiment).
• Répartition équilibrée des circuits, avec repérage clair et lisible de chaque départ.
• Réserves de modules pour intégrer ultérieurement de nouveaux circuits ou équipements (IRVE, photovoltaïque, domotique, etc.).

Un contrôle visuel rapide permet déjà de repérer plusieurs indices : coffret métallique ancien, absence de différentiel 30 mA, absence de capot de protection, mélange de marques incompatibles, fils non maintenus correctement, absence de schéma ou de légende.

Mise à la terre, liaisons équipotentielles et continuité

La prise de terre reste un élément central de la sécurité. Or, près de 64 % des logements anciens présentent une terre défectueuse. La checklist inclut plusieurs points clés :

• Présence d’un conducteur principal de terre en cuivre de section adaptée.
• Continuité entre la borne de terre du tableau et le piquet de terre ou le système de mise à la terre (boucle en fond de fouille, etc.).
• Présence d’une barrette de coupure accessible pour la mesure de la résistance de terre.
• Liaisons équipotentielles principales : raccordement des canalisations métalliques, éléments de structure concernés.
• Liaisons équipotentielles supplémentaires dans les salles d’eau, avec connexion des éléments conducteurs (baignoire métallique, canalisations, etc.).

En complément, l’état des conducteurs et des connexions doit rester irréprochable : absence de conducteurs dénudés, serrage correct, repérage des couleurs (vert/jaune pour la terre, bleu pour le neutre, autres couleurs pour les phases).

Checklist électrique par pièce : circuits, prises, éclairages et usages

Chaque pièce concentre des usages et des risques spécifiques. Une checklist efficace combine les points communs (prises, éclairage, terre) et les particularités liées à la fonction de la zone (salle de bain, cuisine, garage, extérieur, etc.).

Pièces de vie (salon, séjour, chambres) : confort, multimédia et sécurité

Les pièces de vie concentrent prises de courant, éclairage, multimédia et parfois chauffage électrique. L’objectif consiste à assurer un nombre suffisant de prises bien réparties, une protection adaptée et une préparation aux usages connectés.

Prises de courant et circuits

Checklist pour les pièces de vie :

• Présence de prises 16 A avec terre normalisées, à hauteur cohérente selon l’usage.
• Nombre de prises par pièce adapté au mobilier et aux équipements (informatique, TV, chargeurs, lampes).
• Circuits de prises protégés par disjoncteur 16 ou 20 A, section des conducteurs en 2,5 mm² ou selon schéma prévu.
• Protection en amont par un interrupteur différentiel 30 mA de type AC ou A selon les usages.
• Absence de multiprises en cascade utilisées comme solution permanente.

Un circuit clairement identifié au tableau réduit le risque de confusion en cas de maintenance ou de dépannage. La lisibilité de l’installation joue un rôle direct sur la sécurité du quotidien.

Éclairage, interrupteurs et variateurs

Checklist pour l’éclairage :

• Circuits lumière protégés par disjoncteur de 10 ou 16 A selon la section des conducteurs.
• Utilisation de boîtiers d’encastrement adaptés et bien fixés.
• Interrupteurs correctement positionnés à proximité des accès.
• Compatibilité des variations d’intensité (variateurs) avec les lampes (LED dimmables ou non).
• Absence de conducteurs apparents ou de dominos non protégés dans les plafonniers.

La montée en puissance de l’éclairage LED et des systèmes pilotés (dimmers, scénarios) nécessite d’anticiper la compatibilité des équipements et la qualité des connexions.

Réseau de communication et prises RJ45

Depuis 2016, les logements neufs et plusieurs configurations de rénovation doivent intégrer des prises RJ45 pour le réseau de communication. La checklist inclut :

• Présence d’un répartiteur de communication au tableau ou dans un coffret dédié.
• Au moins une prise RJ45 par pièce principale, plus deux prises supplémentaires proches dans le séjour, selon les configurations.
• Séparation nette des câbles de communication et des conducteurs de puissance pour éviter les perturbations.

Une infrastructure RJ45 préserve la qualité de la connexion internet, soutient le multimédia (TV connectée, consoles, ordinateurs) et limite la dépendance au Wi‑Fi dans certaines zones.

Cuisine : circuits spécialisés et gestion des puissances

La cuisine concentre plusieurs appareils de forte puissance (plaque de cuisson, four, lave-vaisselle, réfrigérateur, congélateur, micro‑ondes). Les risques de surintensité et de surchauffe y restent élevés si la conception des circuits n’est pas rigoureuse.

Circuits spécialisés obligatoires et recommandés

Checklist circuits cuisine :

• Circuit spécialisé pour la plaque de cuisson, avec disjoncteur et section de conducteurs adaptés à la puissance.
• Circuit dédié pour le four encastrable.
• Circuit spécifique pour le lave-vaisselle et éventuellement le lave-linge si installé en cuisine.
• Prise dédiée et idéalement sur circuit indépendant pour le réfrigérateur/congélateur afin de limiter les coupures.
• Nombre suffisant de prises de plan de travail pour les petits appareils (bouilloire, cafetière, robot, grille-pain).

Une répartition claire entre circuits spécialisés et circuits généraux évite les déclenchements intempestifs et préserve la durée de vie des disjoncteurs.

Positionnement des prises et hauteur de montage

La configuration physique influe directement sur la sécurité d’utilisation :

• Prises de plan de travail situées à une hauteur compatible avec les protections contre les éclaboussures.
• Éloignement des prises des zones évier et plaques de cuisson.
• Fixation solide des prises encastrées dans des boîtiers adaptés aux efforts d’insertion/extraction.
• Accès restreint aux prises proches du sol dans les zones de passage pour limiter les chocs.

Un entretien régulier et un contrôle visuel limitent les risques de prise brûlée, de contact lâche ou d’oxydation des broches.

Salle de bain et pièces d’eau : volumes, zones de sécurité et liaison équipotentielle

Les pièces d’eau combinent humidité, présence d’eau et conducteurs. Les règles de volume de sécurité (zones 0, 1, 2, etc.) y jouent un rôle central. Pourtant, les chiffres montrent que 22 % des logements de plus de 15 ans présentent une liaison équipotentielle défectueuse et 18 % ne respectent pas les zones de sécurité.

Volumes de sécurité autour de la baignoire ou de la douche

Checklist volumes en salle de bain :

• Aucun appareil électrique non autorisé dans le volume 0 (intérieur de la baignoire ou du receveur).
• Appareils strictement conformes dans le volume 1 (au‑dessus de la baignoire ou de la douche, sur une hauteur définie).
• Limitation stricte des équipements dans le volume 2 et respect des indices de protection (IP) et de classe électrique imposés.
• Respect des distances minimales entre les prises, interrupteurs et les zones d’eau.

Les luminaires et sèche‑serviettes doivent disposer d’un indice de protection (IP) compatible avec l’emplacement et l’exposition à l’humidité. Les prescriptions varient selon la zone considérée.

Liaison équipotentielle supplémentaire en salle de bain

La liaison équipotentielle supplémentaire réduit la tension de contact entre les éléments conducteurs. La checklist intègre :

• Présence d’une boîte de connexion dédiée à la liaison équipotentielle locale.
• Raccordement des canalisations métalliques (eau, chauffage) si concernées.
• Connexion des éléments métalliques significatifs (structure de baignoire métallique, huisseries, armatures accessibles).
• Continuité entre cette liaison et le conducteur principal de terre via le tableau.

« Une salle de bain bien câblée, avec liaison équipotentielle opérationnelle et respect des volumes, réduit fortement le risque d’électrisation, même en cas de défaut sur un appareil. »

Couloir, entrée, escaliers : éclairage et sécurité des circulations

Les circulations comportent moins de prises de courant, mais jouent un rôle structurant pour l’éclairage et la sécurité des déplacements. Une alimentation stable limite les zones d’ombre et les risques de chute.

Checklist zones de circulation :

• Présence de va-et-vient ou inters variateurs adaptés pour commander l’éclairage depuis plusieurs points.
• Éclairage d’escalier correctement réparti, avec luminaires fixés solidement.
• Circuits lumière protégés par disjoncteur adapté, sous la protection d’un différentiel 30 mA.
• Éventuelle présence d’un éclairage de secours ou balisage LED en cas de coupure.

Dans un immeuble, la frontière entre installation privative et parties communes doit rester clairement identifiée pour éviter toute confusion de responsabilité en cas de contrôle ou de sinistre.

Garage, atelier, buanderie : prises renforcées et protections adaptées

Ces espaces accueillent souvent des outils, des appareils de lavage, des congélateurs supplémentaires ou des équipements de bricolage. Les puissances mises en jeu et la présence potentielle d’humidité demandent une attention particulière.

Circuits et prises spécifiques

Checklist zones techniques :

• Circuit spécialisé pour le lave-linge et éventuellement pour le sèche-linge.
• Prises dédiées aux outils électroportatifs, bien positionnées et solidement fixées.
• Éventuelle prise renforcée ou circuit adapté pour un compresseur, un poste à souder ou d’autres appareils de forte puissance.
• Luminaires protégés contre les chocs, surtout dans les zones basses ou de stockage.

La ventilation de ces locaux contribue également à la dissipation de la chaleur produite par les appareils, réduisant la montée en température des conducteurs et des composants.

Protection différentielle et environnement

Les appareils reliés à la terre et exposés à l’humidité doivent bénéficier d’une protection différentielle 30 mA adaptée. Une isolation des conducteurs, des boîtes de dérivation et des prises par rapport au sol limite le risque de contact avec des flaques d’eau éventuelles.

Extérieur, jardin, terrasse : IP, foudre et alimentation des équipements

Les prises extérieures, éclairages de jardin, pompes de piscine ou systèmes d’arrosage motorisés se trouvent exposés à la pluie, au gel et aux surtensions indirectes liées à la foudre. Une checklist rigoureuse conditionne la sécurité de ces zones.

Prises et éclairage extérieurs

Checklist extérieur :

• Prises extérieures avec indice de protection IP adapté (protection contre l’eau et les poussières) et couvercles de protection.
• Luminaires extérieurs avec classe d’isolation conforme à l’exposition.
• Boîtes de dérivation étanches, fixations solides, passage de câble protégé.
• Circuits sous la protection d’un différentiel 30 mA adapté.

En présence de piscine, la réglementation se renforce encore, avec des contraintes supplémentaires en matière de volumes, de liaison équipotentielle et de positionnement des appareils.

Protection contre la foudre et surtensions

La protection foudre s’évalue à partir d’un calcul de risque prenant en compte la zone géographique, la structure du bâtiment et la configuration de l’installation. Lorsque le risque se justifie, un parafoudre s’intègre dans le tableau électrique.

Les réseaux extérieurs (portails motorisés, interphones, caméras, éclairage déporté) peuvent constituer des points d’entrée pour les surtensions. Des parafoudres spécifiques (courant faible, lignes de données) et une bonne mise à la terre réduisent la vulnérabilité de ces circuits.

Intégrer les nouveaux usages : IRVE, domotique, ENR et équipements connectés

Les installations électriques évoluent avec les nouveaux modes de vie : recharge de véhicule électrique, équipements connectés, pompes à chaleur, panneaux photovoltaïques, stockage par batteries, interfaces de pilotage énergétique. Une checklist moderne prend en compte ces évolutions pour éviter les surcharges et les incompatibilités.

IRVE (Infrastructures de Recharge de Véhicule Électrique)

À l’horizon 2026, les exigences relatives à l’IRVE se précisent. Les logements neufs et plusieurs projets de rénovation doivent intégrer un pré‑équipement ou un équipement complet pour la recharge des véhicules électriques.

Checklist IRVE :

• Circuit dédié à la borne ou à la prise renforcée, sans dérivation vers d’autres usages.
• Protection différentielle de type A ou B selon la borne installée.
• Section de câble dimensionnée en fonction de la puissance de recharge et de la longueur de la ligne.
• Intégration dans le tableau électrique avec réserves de modules suffisantes.
• Coordination avec la puissance souscrite auprès du fournisseur d’énergie.

Les capacités de charge et la stratégie de pilotage (heures creuses, délestage) influencent directement la structure de l’installation et le choix des automatismes associés.

Équipements connectés, domotique et cybersécurité

Volets roulants motorisés, thermostats intelligents, éclairage piloté, vidéosurveillance, alarmes et contrôle d’accès modifient la nature des circuits. La communication entre équipements, via filaire ou radio, nécessite un environnement électrique stable.

Checklist domotique et équipements connectés :

• Présence de circuits dédiés ou clairement identifiés pour les modules de commande.
• Qualité de l’alimentation (stabilité, absence de microcoupures répétées).
• Intégration des bus de communication (KNX, Modbus, IP, etc.) en respectant les règles de câblage.
• Sécurisation du réseau (mot de passe fort, mises à jour, segmentation si nécessaire).

La cybersécurité domotique devient une composante à part entière de la fiabilité globale de l’installation, au même titre que la protection contre les surintensités ou les contacts directs.

Énergies renouvelables, stockage et pilotage énergétique

Les pompes à chaleur, panneaux photovoltaïques, batteries de stockage et solutions hybrides se multiplient. Chaque élément impose des contraintes de raccordement et de protection spécifiques.

Checklist ENR et stockage :

• Raccordement au réseau domestique conforme aux prescriptions du gestionnaire (schémas de couplage, dispositifs de découplage).
• Protections dédiées côté production (disjoncteurs, sectionneurs, parafoudres).
• Dimensionnement adéquat des sections de câbles entre générateurs et tableaux.
• Intégration d’une interface de pilotage (gestion de l’autoconsommation, arbitrage charge/décharge).

À l’horizon 2030, l’association d’un pilotage énergétique automatique, d’une intégration avancée des énergies renouvelables et d’interfaces connectées renforce la nécessité de concevoir des installations évolutives, déjà préparées à ces usages.

Logement neuf, rénovation et logement existant : adapter la checklist au contexte

La démarche à adopter varie selon que l’on conçoit un logement neuf, que l’on rénove en profondeur ou que l’on intervient dans un habitat déjà occupé. Les contraintes de chantier, le budget et le niveau d’exigence énergétique influencent la liste des actions.

Conception d’un logement neuf : principes pour une installation évolutive

Dans un logement neuf, six grands principes guident la conception d’une installation durable :

• Prévoir des réserves au tableau pour de futurs circuits (IRVE, ENR, domotique).
• Dimensionner les sections de câbles en tenant compte des puissances potentielles à moyen terme.
• Structurer les circuits par zone fonctionnelle (jour/nuit, pièces d’eau, équipements techniques).
• Anticiper le réseau de communication (RJ45, Wi‑Fi, bus techniques).
• Intégrer des dispositifs de mesure et de suivi de la consommation dès la conception.
• Maintenir une lisibilité maximale par un repérage et une documentation complets.

Cette approche favorise une adaptation progressive du logement aux usages futurs, sans devoir reprendre lourdement le câblage ni surcharger les circuits existants.

Rénovation lourde : sécuriser, adapter et moderniser

Lors d’une rénovation importante, la checklist se focalise sur trois axes : sécurité immédiate, adaptation aux usages futurs et valorisation du bien. Une révision complète du tableau, des circuits prioritaires (pièces d’eau, cuisine, IRVE éventuelle) et de la mise à la terre s’impose.

La coordination avec les autres corps de métier (plomberie, chauffage, isolation) optimise le passage des gaines et le positionnement des appareillages. Cette synergie limite les interventions ultérieures destructrices (saignées, reprises de doublages).

Logement existant occupé : recommandations pour compléter l’installation en sécurité

Dans un logement déjà occupé, chaque ajout d’équipement nécessite une vigilance particulière. Quatre recommandations principales guident les travaux ponctuels :

• Vérifier la capacité du circuit existant avant d’ajouter une prise ou un appareil de forte puissance.
• Privilégier la création d’un nouveau circuit dédié plutôt que la surcharge d’une ligne ancienne.
• Assurer la lisibilité du tableau en mettant à jour les étiquettes à chaque modification.
• Contrôler la compatibilité des protections (disjoncteurs, différentiels) avec les nouveaux usages.

Une démarche progressive, planifiée sur plusieurs années si nécessaire, permet d’atteindre un niveau de sécurité et de confort adapté, sans interrompre durablement l’occupation des lieux.

« Même sans rénovation totale, une stratégie par étapes, en commençant par la salle de bain, la cuisine et le tableau, transforme significativement le niveau de sécurité d’un logement ancien. »
