Disjoncteur type F : à quoi sert-il et quand l'installer

Le disjoncteur différentiel de type F s’impose peu à peu dans les tableaux électriques modernes, en particulier dès que l’on ajoute une borne de recharge, une pompe à chaleur ou des appareils électroniques sensibles. Beaucoup d’installations restent pourtant équipées uniquement de type AC ou de type A, avec à la clé des déclenchements intempestifs et une protection parfois mal adaptée aux usages récents.

En comprenant précisément à quoi sert un disjoncteur type F, dans quels cas l’installer et comment le choisir parmi les autres protections différentielles, on évite les coupures à répétition et on sécurise vraiment les circuits les plus sollicités de l’habitation ou du petit tertiaire.

Caractéristique	Explication simple	Pourquoi c’est utile
Détection des courants haute fréquence	Le type F repère mieux les perturbations générées par les appareils modernes.	Protège efficacement les équipements sensibles.
Compatibilité appareils électroniques	Idéal pour lave‑linge, sèche‑linge, variateurs ou chargeurs rapides.	Évite les déclenchements intempestifs.
Réactivité rapide	Réagit plus vite qu’un type A en cas de défaut complexe.	Améliore la sécurité globale du circuit.
Usage conseillé	Circuits avec moteurs électroniques ou appareils à vitesse variable.	Garantit une installation moderne et conforme.

📌

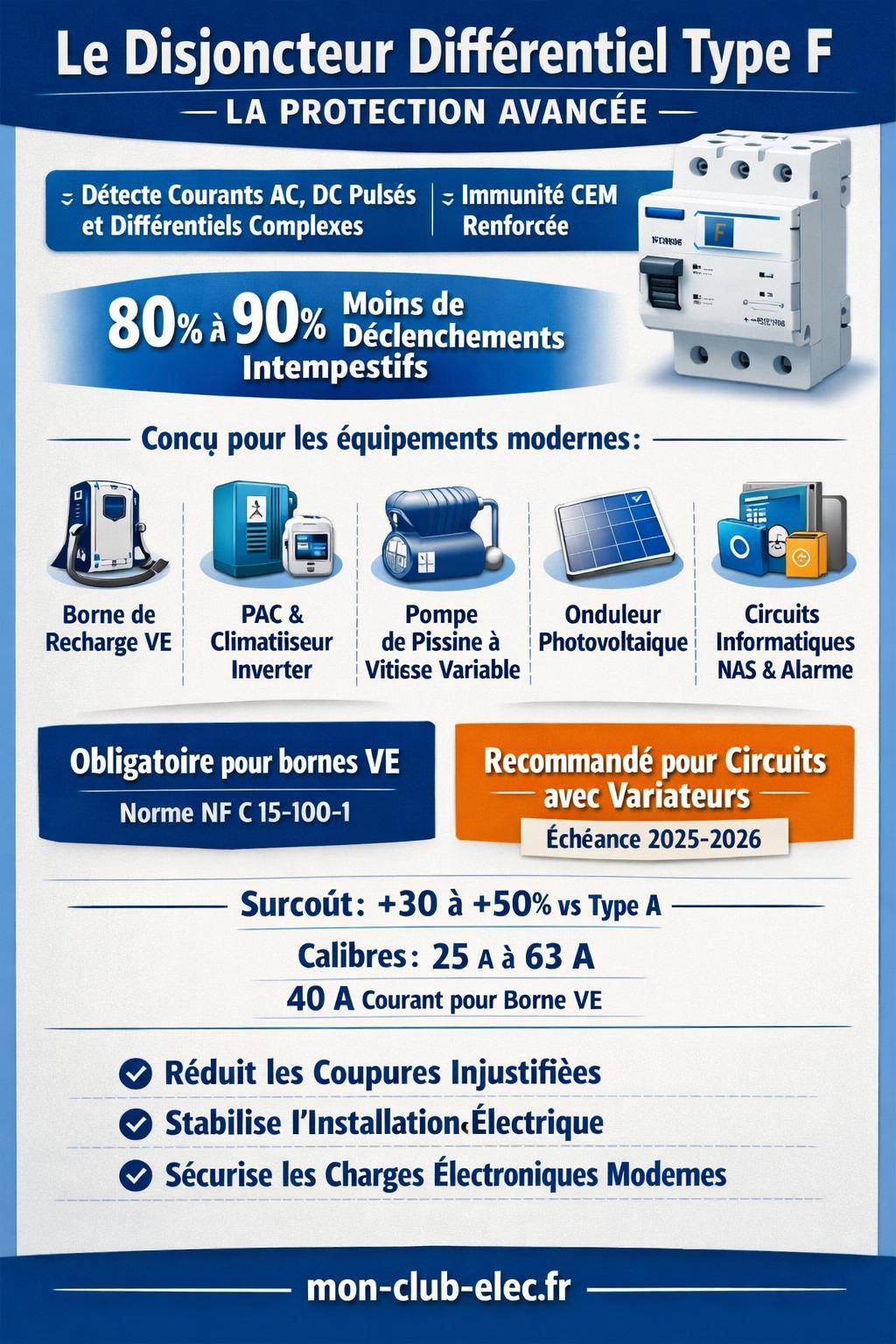

Télécharger l’image

Disjoncteur type F : définition, rôle et spécificités techniques

Le disjoncteur différentiel type F appartient à la famille des dispositifs différentiels haute immunité. Il dérive du type A, auquel se rajoute une immunité CEM renforcée (compatibilité électromagnétique) et une meilleure tolérance aux courants différentiels complexes. L’objectif reste double : protéger les personnes contre les contacts indirects et sécuriser les circuits face aux défauts d’isolement, tout en limitant les déclenchements intempestifs.

Concrètement, le type F surveille le courant différentiel entre phase et neutre. Dès que la fuite dépasse le seuil de sensibilité – en général 30 mA selon la norme NF C 15‑100 – il ouvre le circuit et coupe l’alimentation. Sa particularité réside dans sa capacité à analyser des courants différentiel composés, évolutifs et déformés, typiques des alimentations électroniques modernes, des variateurs de vitesse et des systèmes de charge de véhicules électriques.

Une évolution du type A avec immunité renforcée

Sur le plan interne, un disjoncteur différentiel type F reprend l’architecture d’un type A (sensibilité aux courants alternatifs et aux courants continus pulsés) en l’enrichissant d’un traitement particulier des perturbations. Les fabricants ajoutent des filtres et des circuits de détection capables de distinguer un véritable défaut d’isolement d’une simple perturbation transitoire.

Le type F résiste ainsi beaucoup mieux aux perturbations électromagnétiques générées par :

les bornes de recharge et systèmes de Smart Charging ;
les variateurs de vitesse sur moteurs (pompes, ventilateurs, compresseurs) ;
les alimentations à découpage des équipements informatiques et multimédias ;
les onduleurs photovoltaïques raccordés au réseau ;
les équipements à forte électronique de puissance (pompes à chaleur, climatisation, robots).

Les études de terrain menées par les industriels mettent en avant une réduction de l’ordre de 80 à 90 % des déclenchements intempestifs par rapport à un type A standard, dès que les circuits alimentent des équipements fortement perturbateurs.

Rappel du rôle d’un dispositif différentiel dans l’installation

Un disjoncteur différentiel type F assure deux fonctions clés au sein du tableau électrique :

protection des personnes : coupure rapide en cas de fuite de courant vers la terre, limitant le risque d’électrisation ou d’électrocution ;
protection complémentaire de l’installation : surveillance des défauts d’isolement, prévention des échauffements anormaux et limitation des risques d’incendie d’origine électrique.

Il se place en tête de rangée ou en amont d’un groupe de circuits, exactement comme un type AC ou un type A. Il n’est pas destiné à remplacer un disjoncteur de branchement ou un disjoncteur magnéto-thermique en protection de ligne, mais vient compléter la protection contre les défauts différentiels. Pour un panorama complet, un guide comme /disjoncteur-protection-electrique/ aide à situer le rôle de chaque appareil dans la chaîne de sécurité.

« Un disjoncteur différentiel type F reprend toutes les fonctionnalités du type A, en y ajoutant une immunité accrue aux perturbations. Il devient un choix structurant dès que le tableau alimente des charges électroniques complexes ou des systèmes de recharge pour véhicule électrique. »

Info pratique : un type F se lit souvent sur le front de l’appareil via un pictogramme spécifique ou la mention explicite « F ». En rénovation, un simple contrôle visuel du tableau permet de repérer l’absence de ce type de protection sur les circuits sensibles.

À quoi sert concrètement un disjoncteur type F ?

Le rôle du disjoncteur type F dépasse la simple conformité à une ligne de norme. Il répond à des problèmes très concrets rencontrés sur le terrain dès que l’installation se modernise. Son utilité se mesure surtout par la diminution des coupures intempestives et la stabilité apportée à l’alimentation des équipements sensibles.

Limiter les déclenchements intempestifs sur bornes de recharge

Les bornes de recharge pour véhicule électrique, notamment celles intégrant un Smart Charging ou un pilotage par TIC / délestage, génèrent des formes de courant différentiel particulièrement complexes. Un type AC ou même un type A standard déclenche parfois sans défaut franc, uniquement sous l’effet de ces formes de courant très hachées ou évolutives.

Le type F filtre ces perturbations et ne réagit que lorsqu’un défaut réel d’isolement se présente. On évite ainsi :

les arrêts de charge en cours de nuit ;
les coupures répétées du circuit dédié au VE ;
les réarmements manuels fréquents du tableau ;
l’usure prématurée de la borne et du différentiel.

Sur un circuit dédié VE en monophasé (30 mA, calibre 20 à 40 A, section 2,5 à 10 mm²), le type F devient le point de passage pour fiabiliser l’ensemble. Pour affiner encore le choix, une synthèse comme /disjoncteur-differentiel-choix/ permet de comparer les scénarios d’installation.

Protéger les circuits avec variateurs de vitesse et moteurs électroniques

Les variateurs de vitesse se généralisent sur de nombreux équipements :

pompes à chaleur et groupes de climatisation inverter ;
pompes de piscine à vitesse variable ;
ventilation double flux et VMC haut rendement ;
compresseurs et petits entraînements industriels.

Ces variateurs produisent des courants continus pulsés accompagnes de composantes continues lissées. Les dispositifs différentiels standards se montrent parfois inadaptés, confondant perturbation et défaut. Le résultat : déclenchement intempestif lors des démarrages ou des montées en charge.

Le type F gère ces courants différentiels évolutifs sans perdre sa fonction de protection. Il évite les arrêts inopinés de pompe de piscine en pleine saison, les coupures de PAC en période froide ou les dysfonctionnements récurrents de ventilation.

Assurer la continuité d’alimentation des équipements sensibles

Au-delà des charges puissantes, le type F rend service sur les circuits alimentant des équipements qui doivent rester en service :

congélateurs et réfrigérateurs ;
serveurs domestiques, NAS et équipements informatiques ;
centrales d’alarme et systèmes de sécurité ;
box internet, routeurs, équipements domotiques ;
petits automates, robots ménagers ou aspirateurs robots.

Un déclenchement différentiel non justifié entraîne parfois une perte de denrées, une coupure de surveillance vidéo ou une interruption de connexion préjudiciable à l’activité professionnelle. En renforçant la stabilité du circuit tout en conservant la détection des vrais défauts, le type F répond à ce besoin de continuité.

« Sur les circuits stratégiques d’une maison connectée, quelques déclenchements intempestifs suffisent à remettre en cause la confiance dans l’installation. Le type F réduit nettement ces coupures non justifiées tout en conservant une sensibilité de 30 mA pour la protection des occupants. »

Gérer les installations sujettes aux perturbations électromagnétiques

Certaines configurations concentrent plusieurs sources de perturbations :

proximité d’une ligne à haute tension ou d’un poste de transformation ;
présence d’une grande quantité de câbles de données et de puissance côte à côte ;
environnement industriel ou atelier avec nombreuses alimentations à découpage ;
installation photovoltaïque avec onduleur raccordé réseau.

Dans ces cas, les types AC et A déclenchent parfois sous l’effet de parasites CEM cumulés, sans défaut d’isolement véritable. Le type F, avec sa conception spécifique, limite ces réactions injustifiées et stabilise la distribution électrique, notamment sur les rangées dédiées aux équipements électroniques sensibles et aux onduleurs PV.

Conseil d’expert : lorsqu’une installation présente des déclenchements récurrents et inexpliqués, un audit du tableau repère souvent un différentiel type AC placé en tête de circuits fortement électroniques. Le simple passage en type F sur ces circuits réduit nettement le nombre de coupures.

Quand installer un disjoncteur différentiel type F ?

Le choix du type F ne relève pas seulement du confort. Dans plusieurs configurations, les normes et guides d’installation indiquent explicitement son usage, notamment en monophasé. D’autres situations relèvent de la recommandation technique forte, pour sécuriser l’exploitation et réduire la maintenance.

Obligations normatives autour du type F

Les prescriptions évoluent entre 2024 et 2026, en intégrant progressivement les retours d’expérience liés aux bornes de recharge et aux variateurs. Les grandes lignes sont les suivantes :

Bornes de recharge de véhicule électrique en monophasé : la déclinaison de la norme NF C 15‑100‑1 impose l’usage du type F pour ces circuits, afin de tenir compte des courants différentiels complexes et des fonctions Smart Charging.
Circuits avec variateurs de vitesse : les normes à venir (horizon 2025‑2026) indiquent l’usage du type F sur les circuits alimentant des moteurs via variateur, notamment pour les pompes à chaleur, pompes de piscine et autres équipements à vitesse variable.

Ces exigences ne concernent pas encore tous les circuits domestiques, mais elles marquent un glissement normatif clair vers des différentiels plus adaptés aux charges électroniques. Pour un rappel général des familles de produits, la page /type-disjoncteur-differentiel/ offre un aperçu structuré des différents types utilisables.

Contexts d’utilisation recommandés en résidentiel

En pratique, de nombreux électriciens systématisent déjà l’usage du type F dans plusieurs contextes, même en l’absence d’obligation stricte. Les situations les plus fréquentes sont :

Bornes et prises de recharge VE en monophasé, de 20 à 40 A, sur sections de 2,5 à 10 mm², avec sensibilité 30 mA ;
Pompes à chaleur, climatiseurs, PAC air-eau avec compresseur inverter ;
Pompes de piscine à vitesse variable et groupes de filtration évolués ;
Onduleurs photovoltaïques connectés réseau, en tête du circuit AC ;
Circuits informatiques et multimédia, avec forte densité d’alimentations à découpage ;
Alarmes, vidéosurveillance, domotique nécessitant une continuité d’alimentation stabilisée ;
Congélateurs, chambres froides, caves à vin où une coupure non justifiée entraînerait une perte de denrées ou une dégradation du produit.

Sur ces usages, le type F optimise le compromis entre sécurité des personnes et disponibilité de l’installation. Les coupures deviennent rares et réellement corrélées à des défauts d’isolement avérés.

Construction neuve : intégrer le type F dès la conception

En construction neuve, le dimensionnement du tableau électrique offre l’occasion d’intégrer le type F à la stratégie globale de protection. Plutôt que de corriger après coup, l’installateur réserve dès le départ :

au moins un interrupteur ou disjoncteur différentiel type F pour la rangée dédiée à la mobilité électrique ;
un ou plusieurs types F pour les circuits moteurs avec variateurs (PAC, piscine, ventilation évoluée) ;
éventuellement un type F pour la rangée destinée aux équipements informatiques et multimédias, selon le profil de l’occupant.

Cette approche limite les extensions hasardeuses, évite les bricolages ultérieurs et permet d’organiser clairement les circuits : charges perturbatrices sous type F, charges classiques sous type A ou AC.

À retenir : en rénovation, le passage en type F se fait souvent circuit par circuit, à partir des zones problématiques (borne VE, PAC, piscine). En construction neuve, la réflexion se mène globalement, ce qui réduit le surcoût global et structure mieux le tableau.

Rénovation et modernisation d’une installation existante

Dans un logement existant, plusieurs signaux indiquent qu’un passage vers le type F devient pertinent :

déclenchements récurrents du différentiel lors du démarrage de la PAC ou de la pompe de piscine ;
coupures aléatoires de la borne de recharge sans défaut identifié ;
arrêts inexpliqués du circuit alimentant le congélateur ou le serveur domestique ;
tableau chargé d’équipements électroniques récents, alors que les différentiels datent d’une époque antérieure.

Dans ces configurations, la modernisation consiste à :

identifier les circuits perturbateurs ;
vérifier la sélectivité et le calibre des disjoncteurs divisionnaires ;
remplacer le différentiel associé par un type F de même calibre ou adapté ;
réorganiser si besoin la répartition des circuits sur les différentes rangées.

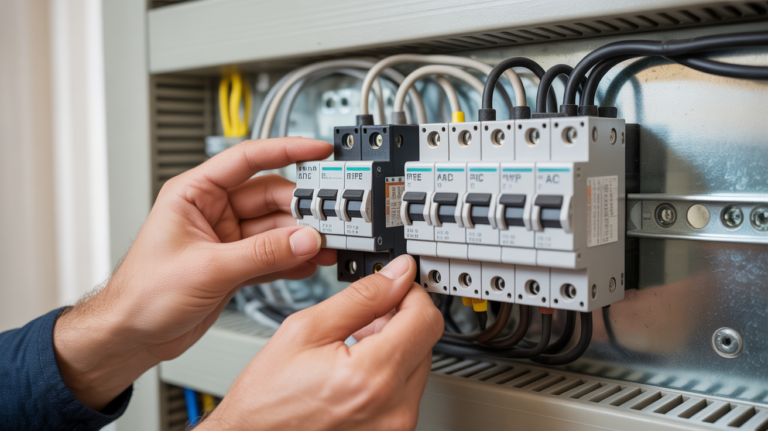

Comparaison type F, type A et type AC : quelles différences ?

Pour situer clairement le type F dans le paysage des dispositifs différentiels, un tableau comparatif aide à visualiser les zones de recouvrement et les spécificités de chacun. Le surcoût annoncé par les fabricants se situe souvent entre +30 et +50 % par rapport à un type A classique, ce qui impose un arbitrage précis circuit par circuit.

Type de différentiel	Courants détectés	Usage typique	Avantages	Limites
Type AC	Courants alternatifs sinusoïdaux	Circuits simples (éclairage, prises classiques)	Coût réduit, usage courant	Inadapté aux charges électroniques complexes et aux courants continus pulsés
Type A	Courants AC + courants continus pulsés	Lave-linge, plaques à induction, certaines PAC, bornes simples	Compatibilité large avec les charges modernes	Sensibilité aux perturbations, déclenchements intempestifs possibles avec variateurs et Smart Charging
Type F	Courants AC, DC pulsés + composantes continues lissées, courants différentiel évolutifs	Bornes VE, variateurs de vitesse, PAC inverter, pompes de piscine, onduleurs PV, circuits sensibles	Immunité CEM renforcée, nette réduction des déclenchements intempestifs, meilleure continuité de service	Surcoût de +30 à +50 % environ par rapport à un type A, intérêt surtout sur circuits ciblés

Ce tableau illustre un point clé : le type F ne remplace pas tout. Il complète le panel disponible pour répondre à des situations précises. Une installation équilibrée alterne souvent :

type AC pour les circuits les plus simples ;
type A pour la majorité des usages courants ;
type F sur les circuits à fortes perturbations ou à exigence de continuité.

« La généralisation du type F sur quelques circuits stratégiques apporte un gain de fiabilité nettement supérieur au surcoût engagé, surtout dans les logements équipés de borne de recharge et de pompes à chaleur inverter. »

Comment choisir et dimensionner un disjoncteur type F ?

Le choix d’un disjoncteur différentiel type F suit les mêmes principes que pour les autres types, avec quelques points d’attention supplémentaires liés aux charges concernées. Une méthodologie structurée évite les erreurs de dimensionnement et les surcoûts inutiles.

Déterminer le calibre approprié

Le calibre du type F se choisit en fonction de la section des conducteurs et de la puissance totale des circuits qu’il protège. Les calibres courants en habitat vont de 25 à 63 A. Sur un circuit dédié, comme une borne VE, on installe souvent :

un type F de 40 A pour une borne réglée jusqu’à 7,4 kW en monophasé ;
un type F de 25 A pour une petite borne ou prise renforcée limitée à 16‑20 A, selon la configuration.

En tête de rangée, le type F alimente plusieurs disjoncteurs divisionnaires. Dans ce cas, on additionne les puissances prévisionnelles, on applique un coefficient de foisonnement adapté et on choisit le calibre supérieur normalisé, sans dépasser la capacité du disjoncteur de branchement.

Choisir la sensibilité différentielle

En habitat, la sensibilité 30 mA s’impose pour la protection des personnes, conformément à la NF C 15‑100. Les types F résidentiels suivent cette règle et se positionnent donc généralement en 30 mA. Des sensibilités supérieures (100 ou 300 mA) se rencontrent en tête d’installation ou en milieu tertiaire/industriel, avec une logique de sélectivité différentielle.

Sur un circuit VE, PAC ou piscine, le 30 mA reste la référence pour assurer une protection rapprochée des utilisateurs et des équipements, tout en respectant les prescriptions des fabricants de borne ou de variateur.

Prendre en compte le surcoût par rapport au type A

Les fabricants annoncent en général un surcoût de l’ordre de +30 à +50 % pour un type F comparé à un type A de même calibre. Ce delta reste significatif lorsqu’on l’applique à toute une installation. La stratégie consiste donc à :

réserver le type F aux circuits réellement concernés par des perturbations ou des exigences de continuité ;
conserver des types A sur les circuits de cuisson, de lavage et autres charges électroniques modérées ;
utiliser les types AC pour les circuits sans électronique sensible.

Cette approche hiérarchisée garantit un bon niveau de performance sans alourdir démesurément le budget. Un plan de protection structuré, tel que présenté dans /disjoncteur-differentiel-choix/, aide à répartir les différents types de différentiels dans le tableau.

Point de vigilance : remplacer tous les différentiels par des types F n’apporte pas forcément de bénéfice supplémentaire sur les circuits simples, tout en augmentant nettement la facture. Un diagnostic de l’usage réel et des appareils connectés reste déterminant.

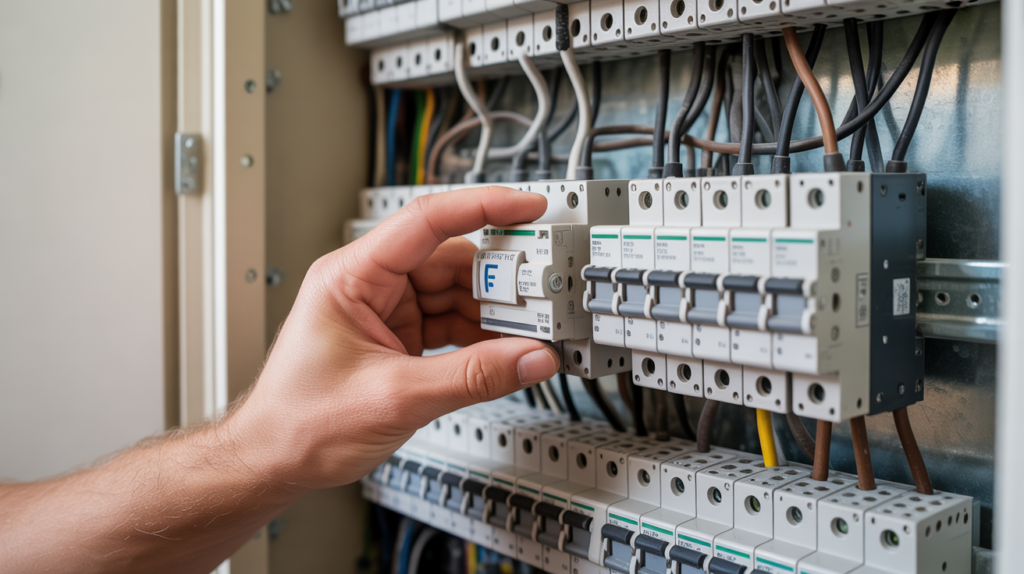

Installation pratique d’un disjoncteur type F : bonnes pratiques

Une fois le type F choisi, la mise en œuvre respecte les règles habituelles de câblage, avec quelques réflexes spécifiques pour préserver ses performances CEM. La qualité du raccordement et de l’organisation du tableau influence directement le comportement du différentiel dans la durée.

Position dans le tableau et répartition des circuits

Le type F se positionne :

en tête de rangée, en amont des circuits à forte composante électronique ;
ou en protection dédiée d’un seul circuit, typiquement pour une borne de recharge ou une pompe de piscine spécifique.

Une règle pratique consiste à regrouper sur un même type F :

les circuits VE et prise renforcée associée ;
les circuits PAC et climatisation ;
les circuits piscine et local technique ;
éventuellement un circuit informatique / multimédia, selon la configuration.

Cette organisation simplifie les diagnostics futurs : en cas de déclenchement, on sait d’emblée que la cause provient d’un groupe d’équipements bien identifié.

Câblage, serrage et compatibilité avec les autres protections

Le câblage d’un type F respecte les sections minimales imposées par le calibre choisi et la norme. Quelques points méritent une attention particulière :

Serrement des bornes au couple préconisé par le constructeur, pour éviter tout échauffement ;
Respect du schéma de raccordement phase / neutre, notamment sur les versions bipolaires ;
Compatibilité de pouvoir de coupure avec les disjoncteurs divisionnaires associés et le disjoncteur de branchement ;
Séparation physique raisonnable entre les câbles de puissance très perturbés et les conducteurs de commande ou de signal.

Une installation propre, avec des conducteurs bien organisés et des longueurs maîtrisées, contribue directement à la bonne tenue CEM du différentiel et limite les phénomènes de couplage indésirable.

Tests, entretien et suivi dans le temps

Comme tout différentiel, le type F intègre un bouton de test. Une manœuvre régulière (typiquement tous les six mois) permet de vérifier le bon déclenchement mécanique. Dans les installations critiques (local technique piscine, borne partagée en copropriété), un suivi plus fréquent reste judicieux.

En cas de déclenchement répété, la démarche se déroule par étapes :

identification de l’appareil déclenchant (débranchement progressif des charges) ;
mesure du courant de fuite si le matériel adapté est disponible ;
vérification de l’état des connexions, de la terre et des éventuelles rallonges ou multiprises ;
remontée éventuelle au fabricant de la borne, du variateur ou du PAC en cas de défaut récurrent.

Limite d’utilisation : un type F ne compense pas un défaut de mise à la terre ou un dimensionnement insuffisant des conducteurs. Il intervient en complément d’une conception d’installation conforme aux règles de l’art et à la NF C 15‑100.

Place du type F dans la stratégie globale de protection électrique

Le disjoncteur différentiel type F s’inscrit dans un ensemble plus large de dispositifs : disjoncteur de branchement, disjoncteurs divisionnaires, parafoudres, délesteurs, gestionnaires d’énergie. Sa valeur ajoutée se ressent surtout lorsque l’on met en perspective :

la montée en puissance des équipements électroniques dans l’habitat ;
l’essor de la mobilité électrique domestique ;
les contraintes de continuité des services numériques, de stockage réfrigéré et de sécurité.

Dans ce contexte, raisonner uniquement en type AC ou A ne suffit plus. Le type F apporte une brique complémentaire, spécialement adaptée aux courants différentiels générés par les convertisseurs, onduleurs et alimentations modernes. Le choix des dispositifs, détaillé dans /disjoncteur-protection-electrique/, gagne à intégrer cette dimension pour refléter fidèlement les usages actuels.

Une installation récente combine ainsi, de manière cohérente :

des protections classiques pour les circuits simples ;
des différentiels type A pour les charges domestiques courantes ;
des différentiels type F ciblés sur les circuits à forte intensité d’électronique de puissance ou à exigence de disponibilité accrue.
