Choisir le bon disjoncteur ne se résume pas à un simple calibre en ampères. Entre courbes de déclenchement, norme NF C 15-100 édition 2024, sections de câbles et nouveaux dispositifs de détection d’arc, chaque détail joue sur la sécurité du logement et la longévité de l’installation.
En parcourant ce guide, vous allez croiser des puissances, des intensités, des types de différentiels, mais aussi des cas concrets : tableau existant, rénovation partielle, circuits spécialisés, IRVE… Le sujet paraît technique, pourtant quelques repères clairs transforment une contrainte réglementaire en vrai outil de protection et de confort.
| Critère essentiel | Pourquoi c’est important | Comment faire le bon choix |
|---|---|---|
| Intensité (A) | Évite la surchauffe et protège vos appareils. | Choisir en fonction de la puissance et du type de circuit (10A, 16A, 20A…). |
| Courbe de déclenchement | Définit la rapidité de coupure en cas de surtension. | Courbe C pour la majorité des installations domestiques. |
| Type de circuit protégé | Chaque usage (éclairage, prises, gros électroménagers) a ses besoins. | Adapter selon la norme NFC 15‑100。 |
| Compatibilité tableau électrique | Évite les problèmes d’installation et assure la sécurité. | Vérifier marque, format et emplacement disponible. |
| Qualité & certification | Garantit le bon fonctionnement à long terme. | Privilégier NF, CE, marques reconnues. |
Calculateur de Disjoncteur Electrique
Determinez le calibre adapte selon la norme NF C 15-100

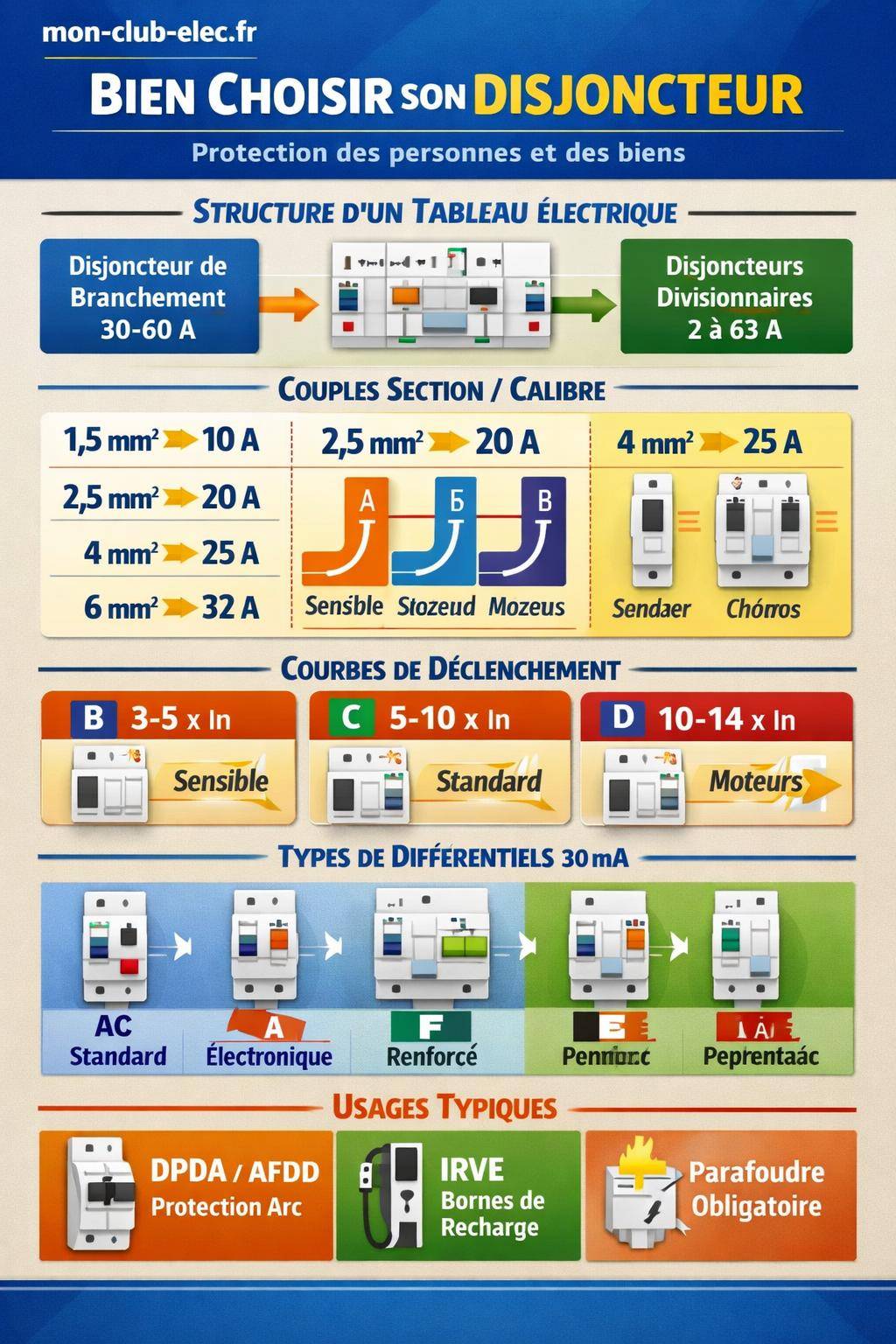

Choisir son disjoncteur : comprendre son rôle dans la protection électrique
Un disjoncteur occupe une place centrale dans une installation électrique domestique. Il assure simultanément la protection des personnes et la protection des biens en interrompant automatiquement le courant en cas de surcharge, de court-circuit ou de défaut d’isolement selon son type.
Dans un logement résidentiel, on distingue plusieurs familles de dispositifs de coupure :
- Disjoncteur de branchement (ou disjoncteur général) : placé en tête d’installation, associé à la puissance de l’abonnement.
- Interrupteurs différentiels : protection des personnes contre les fuites de courant, typiquement 30 mA.
- Disjoncteurs divisionnaires : protection de chaque circuit terminal (éclairage, prises, plaques, chauffage…).
- Dispositifs spécifiques récents : détection précoce d’arc (DPDA), différentiels type F, protections dédiées IRVE.
Chaque disjoncteur associe une intensité nominale (In, en ampères) et une courbe de déclenchement (B, C, D) qui décrivent sa sensibilité aux surintensités. La sélection judicieuse de ces paramètres évite les déclenchements intempestifs tout en limitant le risque d’échauffement et d’incendie.
« Un disjoncteur adapté protège toujours avant que le câble ne souffre. L’appareil se remplace, le câble surchauffé finit par dégrader toute l’installation. »
Norme NF C 15-100 édition 2024 : le cadre à respecter pour dimensionner les disjoncteurs
La norme NF C 15-100 édition 2024 régit les prescriptions des installations électriques basse tension dans l’habitat. Elle fixe les sections de conducteurs minimales, les calibres de disjoncteurs autorisés, le nombre maximal de circuits par différentiel et de nombreux détails de mise en œuvre.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filPour un projet de rénovation ou la mise en place d’un tableau électrique pour maison conforme, la norme ne se résume pas à une formalité administrative. Elle conditionne :
- La prévention des échauffements dans les gaines et boîtes de dérivation.
- La limitation des chutes de tension dans les circuits longs.
- L’organisation cohérente des protections par type de circuit.
- L’anticipation des usages futurs (IRVE, domotique, chauffage renforcé).
Sections de câbles minimales autorisées et calibres associés
La NF C 15-100 impose des couples section / calibre à ne pas dépasser. Dans un logement résidentiel courant :
| Calibre disjoncteur | Section minimale conducteur | Usage typique en habitat |
|---|---|---|
| 2 A | 1,5 mm² | VMC, sonnette, petits auxiliaires |
| 10 A | 1,5 mm² | Circuits d’éclairage dédiés |
| 16 A | 1,5 mm² (éclairage) / 2,5 mm² (prises) | Éclairage renforcé ou prises (configuration adaptée) |
| 20 A | 2,5 mm² | Prises, petits appareils de chauffage, circuits spécialisés |
| 25 A | 4 mm² | Chauffage électrique, circuits spécialisés lourds |
| 32 A | 6 mm² | Plaques de cuisson, plancher chauffant, appareils puissants |
| 40 A | 6 mm² | Départ de sous-tableau, petits ensembles spécialisés |
| 63 A | 10 mm² | Arrivée principale ou départs de forte puissance |
Les valeurs ci‑dessus traduisent un principe simple : plus l’intensité susceptible de circuler est élevée, plus la section du conducteur augmente pour limiter l’échauffement et les chutes de tension.
Calibres de disjoncteurs en habitat : affectations circuit par circuit
En pratique, un tableau domestique regroupe plusieurs disjoncteurs divisionnaires, chacun dédié à un usage précis. Le choix du calibre suit une logique fonctionnelle et réglementaire :
- 2 A : VMC, sonnette, petits auxiliaires, parfois certains automatismes.
- 10 A : circuits d’éclairage classiques.
- 16 A : éclairage renforcé ou circuits mixtes encadrés, certains circuits de prises (max 8 socles).
- 20 A / 25 A : circuits spécialisés (lave‑linge, lave‑vaisselle, sèche‑linge, four), chauffage électrique, plancher chauffant.
- 32 A / 50 A : plaques de cuisson, plancher chauffant de surface plus importante, borne de recharge de véhicule électrique selon étude.
- 40 A / 63 A : disjoncteur général ou alimentation de sous‑tableau, selon puissance du compteur et architecture de l’installation.
En habitat classique, les calibres courants s’échelonnent surtout entre 2 A et 32 A pour les circuits terminaux. Les calibres supérieurs se réservent aux arrivées principales, aux départs vers des sous‑tableaux ou à certains usages particuliers comme l’IRVE.
Répartition recommandée selon l’usage des circuits
Une organisation cohérente des circuits simplifie le diagnostic, réduit les risques de surcharge localisée et apporte un meilleur confort d’utilisation au quotidien.
| Type de circuit | Calibre conseillé | Section de câble | Commentaire d’usage |
|---|---|---|---|
| Éclairage | 10 A | 1,5 mm² | Plusieurs circuits distincts pour limiter l’impact d’un défaut |
| Prises standards | 16 A ou 20 A | 2,5 mm² | Nombre de socles limité par circuit pour éviter les surcharges |
| Gros appareils ménagers | 20 A | 2,5 mm² | Circuit spécialisé par appareil (lave‑linge, lave‑vaisselle…) |
| Plaques de cuisson | 32 A | 6 mm² | Circuit dédié, sans autre appareil connecté |
| Chauffage électrique | 20 A / 25 A | 2,5 à 4 mm² | Plusieurs radiateurs répartis par zones, gestion par programmateur possible |
Courbes de déclenchement B, C, D : comment choisir la bonne sensibilité magnétique
Au‑delà du simple calibre, la courbe de déclenchement caractérise la réaction du disjoncteur aux surintensités très rapides, notamment lors des courants d’appel au démarrage des appareils.
On distingue principalement trois courbes en résidentiel et petit tertiaire :
- Courbe B : déclenchement magnétique entre 3 et 5 In. Adaptée aux circuits à grande longueur de câble, aux installations sensibles aux contacts indirects, ou quand le courant d’appel reste faible.
- Courbe C : déclenchement magnétique entre 5 et 10 In. Standard dans les habitations pour prises, radiateurs, éclairage, électroménager.
- Courbe D : déclenchement magnétique entre 10 et 14 In. Réservée aux charges à fort courant d’appel, notamment moteurs (pompes, certaines VMC, PAC).
Exemples concrets de déclenchement
Pour mieux visualiser le comportement d’un disjoncteur selon sa courbe :
- C16 A : déclenche entre 50 et 100 A en magnétique. Suffisant pour absorber le démarrage d’un aspirateur ou d’un petit compresseur domestique sans déclenchement intempestif.
- C20 A : déclenche entre 100 et 200 A. Convient aux circuits de prises renforcées, à certains appareils électroménagers puissants.
- D20 A : déclenche à partir d’environ 200 A. Adapté aux charges de type moteur avec courant d’appel élevé, comme certains groupes de ventilation ou pompes de circulation.
Pour un logement standard, la courbe C couvre la grande majorité des usages. La courbe B reste utile pour les circuits très longs (chute de tension maîtrisée, meilleure sensibilité aux défauts), tandis que la courbe D se réserve à des cas identifiés d’appareils à fort courant d’appel.
« Un disjoncteur mal choisi sur la courbe déclenche soit trop tôt, soit trop tard. L’équilibre consiste à tolérer les appels de courant normaux sans laisser passer les défauts dangereux. »
Interrupteurs différentiels et disjoncteurs : bien répartir la protection des personnes
Dans un tableau domestique, les interrupteurs différentiels jouent un rôle complémentaire aux disjoncteurs divisionnaires. Ils analysent les fuites de courant vers la terre et coupent lorsque la différence entre courant entrant et sortant dépasse un certain seuil.
En résidentiel, la sensibilité différentielle standard est de 30 mA, ce qui assure une protection adaptée contre les contacts indirects et certaines défaillances d’isolement.
Organisation des interrupteurs différentiels en 2024
La norme 2024 impose certaines règles d’architecture :
- Nombre de rangées : au moins 2 rangées dans le tableau principal pour une répartition équilibrée des circuits.
- Types obligatoires : au minimum des différentiels type A et type AC.
- Nombre maximal de disjoncteurs par interrupteur différentiel : 8 circuits divisionnaires pour une sélectivité correcte.
Le type de différentiel à privilégier dépend de la nature des charges :
- Type AC : circuits standards (éclairage, prises courantes) sans composante continue significative.
- Type A : plaques de cuisson, lave‑linge, certains équipements électroniques produisant des composantes continues.
- Type F (nouveauté renforcée en 2024) : recommandé, voire obligatoire, pour circuits avec variateurs de vitesse ou charges électroniques évoluées (climatiseurs, pompes à chaleur, certaines IRVE).
Disjoncteur de branchement et abonnement : cohérence entre compteur, puissance et protection
Le disjoncteur de branchement se situe en tête d’installation, en aval du compteur. Il protège la liaison principale et limite l’intensité maximale consommée selon l’abonnement souscrit.
Dans de nombreux logements existants, on rencontre encore des disjoncteurs de branchement 60 A avec une section 16 mm² entre le disjoncteur général et le tableau principal. Les intensités nominales d’abonnement les plus fréquentes tournent autour de :
- 30 A : petits logements, puissance modérée.
- 45 A : habitat moyen avec quelques appareils électriques lourds.
- 60 A : maisons équipées de chauffage électrique ou de plusieurs appareils puissants.
Un dimensionnement cohérent du disjoncteur de branchement limite les déclenchements au démarrage des plaques, du four et d’un gros appareil simultanément, tout en maîtrisant la facture d’abonnement.
Coordination disjoncteur général / disjoncteurs divisionnaires
Pour que l’installation reste lisible, le disjoncteur général se règle toujours à une valeur supérieure ou égale à la somme des besoins raisonnablement simultanés des circuits. Les disjoncteurs divisionnaires assurent une protection plus fine en aval. Ce principe de sélectivité garantit qu’un défaut sur un circuit de prise ne coupe pas tout le logement.
Évolutions 2024 : DPDA, disjoncteurs à détection d’arc, IRVE et renforcement de la sécurité
La mise à jour 2024 de la réglementation intègre des technologies plus récentes, pensées pour limiter les risques d’incendie et pour accompagner l’essor des usages électriques modernes.
Dispositifs de détection précoce des défauts d’arc (DPDA)
Les détecteurs de défaut d’arc (AFDD/DPDA) surveillent les signatures électriques caractéristiques des arcs sur les conducteurs. Ils déclenchent jusqu’à 63 A selon la version installée, bien avant que l’arc ne provoque un échauffement structurel.
Ces dispositifs trouvent toute leur pertinence sur :
- Les circuits de prises très sollicités (informatique, téléviseurs, multiprises).
- Les circuits desservant des locaux sensibles (combles aménagés, pièces garnies de matériaux combustibles).
- Les installations où le risque d’arc interne reste plus difficile à détecter par un disjoncteur standard.
Différentiels type F et circuits avec variateurs
Les équipements munis de variateurs de vitesse ou d’électronique de puissance (certaines pompes, climatiseurs, appareils à modulation) génèrent des courants de fuite complexes. Les différentiels type F répondent à ces signaux en offrant une meilleure immunité aux déclenchements intempestifs tout en garantissant une détection efficace des défauts.
IRVE : protections spécifiques pour la recharge de véhicule électrique
Les installations de bornes de recharge de véhicule électrique (IRVE) bénéficient d’un traitement à part. La réglementation impose :
- Un pré‑équipement obligatoire en construction neuve.
- Des dispositifs différentiels dédiés compatibles avec les composantes continues générées par les chargeurs embarqués.
- Un disjoncteur adapté en calibre et en courbe, dimensionné selon la puissance de la borne et le mode de recharge.
Protection contre la foudre et surtensions : parafoudres et coordination avec les disjoncteurs
Les surtensions d’origine atmosphérique ou réseau dégradent progressivement les appareils électroniques et peuvent provoquer des défauts d’isolement. La protection contre la foudre s’appuie sur des parafoudres dimensionnés et positionnés selon la configuration du site.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLes règles récentes prévoient :
- Une obligation de parafoudre pour les bâtiments alimentés par ligne aérienne dans certaines zones.
- Une protection recommandée dès 10 m de distance entre le point de livraison et le tableau.
- Une nouvelle approche par calcul du risque pour décider de l’installation d’un parafoudre dans les autres cas.
Les disjoncteurs en aval coopèrent avec ces dispositifs : en cas de surtension excessive ou de défaillance interne d’un appareil, ils coupent le circuit et limitent l’échauffement des conducteurs.
Dimensionnement des circuits : sections de câbles, chutes de tension et efficacité énergétique
Le choix d’un disjoncteur adapté s’appuie toujours sur un dimensionnement des conducteurs cohérent. Les renforcements de la norme 2024 visent à améliorer l’efficacité énergétique et la durabilité des installations.
Les tendances actuelles vont vers :
- Des sections de câbles augmentées pour limiter les pertes par effet Joule.
- Un dimensionnement adapté aux besoins réels et à l’évolutivité de l’installation.
- Une attention particulière aux longues liaisons (sous‑tableaux, dépendances, garages éloignés).
« Un conducteur légèrement surdimensionné, associé à un disjoncteur calibré avec rigueur, améliore la tenue dans le temps de l’installation et stabilise le fonctionnement des appareils sensibles. »
Marché des disjoncteurs : poids économique et enjeux industriels
Le marché mondial des disjoncteurs résidentiels poursuit une croissance constante. Les estimations annoncent environ 8,06 milliards USD en 2025, avec une projection autour de 21,29 milliards USD en 2035 et un taux de croissance annuel composé voisin de 10,2 %.
En France, le marché du matériel électrique représente environ 6 milliards d’euros de chiffre d’affaires. Ce volume reflète :
- Le renouvellement régulier des équipements de protection.
- La montée en puissance de l’IRVE et du chauffage électrique.
- Le renforcement continu des normes de sécurité.
Pour l’utilisateur final, cette dynamique signifie une offre plus large de disjoncteurs, de différentiels spécialisés et de solutions combinées (disjoncteur‑différentiel, DPDA, parafoudre intégré), avec des références plus adaptées à chaque usage.
Cas pratiques : choix de disjoncteur selon différents scénarios courants
Pour donner des repères concrets, voici plusieurs situations typiques rencontrées en habitat individuel ou collectif.
Ajout d’un circuit de prises dans un séjour
Vous devez créer un nouveau circuit de prises dans un séjour existant :
- Section de câble : 2,5 mm² cuivre.
- Protection : disjoncteur 16 A ou 20 A selon le nombre de socles et l’architecture globale.
- Courbe : C, usage standard pour prises.
- Différentiel amont : type AC généralement suffisant, 30 mA.
Rénovation d’un circuit de plaques de cuisson
Pour un remplacement de plaques électriques par un modèle induction moderne :
- Section de câble : 6 mm² cuivre.
- Protection : disjoncteur 32 A courbe C.
- Différentiel : type A, 30 mA.
- Circuit dédié : aucune autre prise ou appareil sur ce départ.
Création d’un circuit de chauffage électrique
Pour alimenter plusieurs radiateurs dans une zone de la maison :
- Section de câble : 2,5 mm² ou 4 mm² selon la puissance totale et la longueur du circuit.
- Protection : 20 A ou 25 A, courbe C.
- Différentiel : type A recommandé lorsque les appareils intègrent une électronique de régulation.
Vers une installation cohérente : articuler choix du disjoncteur, architecture du tableau et usage réel
Le choix d’un disjoncteur se raisonne toujours dans l’ensemble du système électrique :
- En amont : disjoncteur de branchement, puissance d’abonnement, parafoudres éventuels.
- Au niveau du tableau : répartition sur plusieurs interrupteurs différentiels (A, AC, F), nombre limité de circuits par différentiel, présence ou non de DPDA.
- En aval : section des conducteurs, longueur des liaisons, nature des charges (moteurs, électronique, résistif).
Une démarche structurée consiste à :
- Lister les circuits existants et souhaités (éclairage, prises, gros appareils, IRVE, chauffage).
- Associer à chaque circuit une section de câble appropriée selon la NF C 15‑100.
- Choisir le calibre de disjoncteur en cohérence avec la section et la puissance maximale visée.
- Sélectionner la courbe de déclenchement selon la nature de la charge (B, C, D).
- Répartir les circuits sous des interrupteurs différentiels adaptés (A, AC, F).
Une telle méthode aboutit à un tableau lisible, évolutif et conforme. Pour approfondir chaque étape, un guide sur le choix du disjoncteur différentiel complète utilement ce panorama et relie la théorie des calibres aux configurations concrètes des habitations modernes.
