Le choix d’un disjoncteur différentiel structure la sécurité de tout tableau électrique domestique. Entre types AC, A, F ou B, sensibilité en milliampères, nouvelles exigences de la norme NF C 15-100 et évolutions prévues en 2026, les références se multiplient et les interrogations aussi.
En comprenant clairement le rôle de chaque type d’interrupteur différentiel, leur emplacement dans le tableau et leur association avec les disjoncteurs de protection, la configuration de l’installation devient plus lisible. Les choix se font alors sur des bases solides, adaptées aux usages réels de l’habitation.
| Critère essentiel | Ce qu’il faut comprendre | Impact sur le choix |
|---|---|---|
| Type de différentiel (AC, A, F, B) | Chaque type détecte des défauts spécifiques (courants alternatifs, pulsatoires, charges électroniques…). | Permet d’aligner la protection sur les appareils installés (ex. plaques → A, variateurs → F/B). |
| Sensibilité (mA) | 30 mA protège les personnes ; 300 mA protège les installations. | Indispensable pour éviter les électrocutions au sein du tableau domestique. |
| Intensité (A) | Doit supporter le courant maximal des circuits protégés. | Evite les coupures intempestives et garantit la durabilité du circuit. |
| Répartition des circuits | Une bonne organisation limite les coupures globales en cas de défaut. | Choisir un différentiel adapté à la zone (cuisine, salle de bain, multimédia…). |
| Compatibilité tableau | Le format et le type de rail doivent correspondre. | Assure une installation rapide et sûre dans le tableau existant. |
Assistant de choix de disjoncteur differentiel

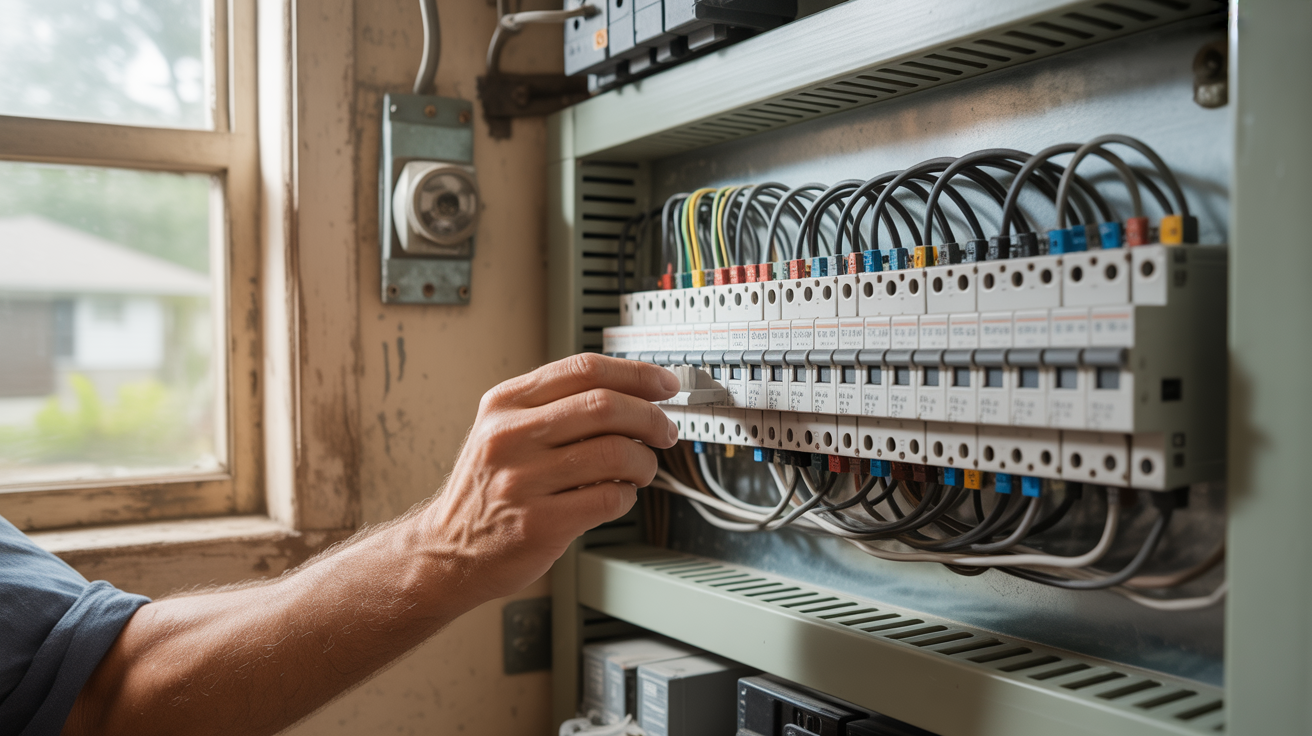

Rôle du disjoncteur différentiel dans un tableau électrique domestique
Un disjoncteur différentiel, ou interrupteur différentiel associé à des disjoncteurs divisionnaires, constitue l’ossature de la protection des personnes dans une installation domestique. Il mesure en permanence la différence de courant entre la phase et le neutre, et coupe l’alimentation dès qu’une fuite vers la terre atteint un seuil dangereux.
La norme NF C 15-100 impose depuis 2003 la présence de dispositifs différentiels à haute sensibilité dans les logements. Cette exigence répond à une réalité chiffrée : les accidents d’origine électrique conduisent à environ 3000 passages aux urgences chaque année, et près de un quart des incendies domestiques proviennent d’installations défectueuses.
Dans un tableau, le disjoncteur différentiel se place en tête de rangée et protège un groupe de circuits. Chaque rangée regroupe plusieurs disjoncteurs divisionnaires dédiés à l’éclairage, aux prises, aux circuits spécialisés ou aux équipements techniques. Ce couple différentiel / disjoncteurs constitue la base de l’architecture d’un tableau moderne.
« Le dispositif différentiel à haute sensibilité 30 mA vise à limiter le courant de défaut vers la terre afin de réduire le risque d’électrocution et d’incendie dans les locaux d’habitation. » – Synthèse des principes de la norme NF C 15-100
Un défaut d’isolement sur un câble de prise, un appareil électroménager endommagé ou un conducteur pincé génère une fuite de courant. Sans différentiel, ce courant se dissipe dans les masses métalliques, les structures du bâtiment ou le corps humain. Avec un dispositif 30 mA conforme, l’interruption intervient avant que la situation ne devienne critique.
Comprendre la différence entre disjoncteur différentiel et interrupteur différentiel
Le vocabulaire prête souvent à confusion. Deux notions coexistent dans un tableau électrique :
- L’interrupteur différentiel (ID) : détecte les fuites de courant vers la terre et coupe l’alimentation, mais ne protège pas contre les surintensités (surcharge, court-circuit).
- Le disjoncteur différentiel : combine en un seul appareil la fonction différentielle et la protection contre les surintensités.
Dans la très grande majorité des tableaux résidentiels en France, la configuration courante associe :
- un interrupteur différentiel 30 mA en tête de rangée,
- plusieurs disjoncteurs divisionnaires calibrés par circuit (10 A, 16 A, 20 A, 32 A, etc.).
Le disjoncteur différentiel « tout-en-un » se rencontre surtout en tête d’installation, en complément ou en lieu et place du disjoncteur de branchement, ou sur certains circuits spécifiques nécessitant un appareil dédié. Pour le reste des circuits, le couple interrupteur différentiel + disjoncteurs divisionnaires assure une souplesse de câblage et une maintenance plus aisée.
Norme NF C 15-100 : exigences actuelles sur les différentiels
La norme NF C 15-100 encadre de façon précise la protection différentielle des logements. Elle impose une structure minimale, une répartition par type de différentiel et une limitation du nombre de circuits par appareil.
Sensibilité 30 mA : un seuil non négociable
La norme impose une sensibilité maximale de 30 mA pour les dispositifs différentiels dédiés à la protection des personnes. Ce seuil n’est pas choisi au hasard. À partir d’une intensité de l’ordre de 30 mA appliquée pendant 500 ms, le risque de paralysie respiratoire augmente nettement.
Les différentiels 30 mA se déclenchent donc avant que cette durée et cette intensité ne soient atteintes. Les essais en laboratoire montrent un taux de couverture des scénarios dangereux compris entre 0,9 et 0,999, selon la configuration de l’installation et la qualité des câblages.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filCe niveau de sensibilité coexiste parfois avec des dispositifs de sensibilité plus élevée (300 mA par exemple) en tête d’installation, destinés essentiellement à la protection contre les incendies d’origine électrique. Dans le logement, la référence reste toutefois le 30 mA en tête de rangée.
Nombre minimal et répartition des interrupteurs différentiels
Pour éviter le « tout sur le même différentiel » et limiter les coupures généralisées, la norme fixe une structure minimale :
- Au moins 2 interrupteurs différentiels dans un logement, même modeste.
- Répartition équilibrée des circuits entre type A et type AC.
- Nombre maximal de 8 circuits par interrupteur différentiel.
Une alternative admise consiste à installer 1 interrupteur différentiel par tranche de 5 circuits. Cette approche améliore la sélectivité : un défaut sur un équipement impacte un nombre réduit de circuits, ce qui facilite le diagnostic et limite les désagréments pour les occupants.
La composition minimale recommandée dans un tableau domestique se résume ainsi :
- Au moins 1 interrupteur différentiel type A pour les circuits spécialisés sensibles.
- Au moins 1 interrupteur différentiel type AC pour les circuits standards (éclairage, prises usuelles).
Hauteur d’installation et ergonomie du tableau
La norme prévoit également des contraintes d’ergonomie, souvent oubliées au profit des seules considérations électriques. Les manettes des dispositifs de protection doivent se situer entre 0,90 m et 1,80 m du sol. Cette plage garantit une accessibilité correcte, y compris pour les personnes à mobilité réduite.
Les interrupteurs différentiels se placent en tête de rangée, immédiatement en aval du disjoncteur de branchement ou du dispositif de coupure générale. Cette disposition simplifie le repérage : chaque rangée correspond à un différentiel, facilement identifiable pour les opérations de contrôle ou de maintenance.
Types de disjoncteurs / interrupteurs différentiels : AC, A, F, B
Le type de différentiel conditionne la nature des défauts détectés. La norme distingue plusieurs familles, adaptées aux courants de fuite générés par les équipements modernes, souvent électroniques.
Type AC : la référence pour les circuits classiques
Le type AC constitue le socle des installations domestiques. Il détecte les courants différentiels alternatifs sinusoïdaux. Son domaine d’utilisation couvre les circuits qui ne génèrent pas de composante continue significative.
Les usages recommandés pour un différentiel type AC sont :
- Éclairage (lampes, spots, plafonniers).
- Prises de courant classiques non dédiées à des appareils spécifiques.
- Radiateurs électriques simples sans électronique évoluée.
La norme impose au moins un différentiel type AC dans un logement, en complément d’un type A. La répartition équilibrée des circuits entre ces deux types réduit le risque de déclenchements intempestifs liés aux courants de fuite cumulés.
Type A : circuits spécialisés et électroménager moderne
Le type A détecte non seulement les courants différentiels alternatifs, mais aussi les courants continus pulsés. Cette capacité le rend adapté aux équipements qui intègrent de l’électronique de puissance, des redresseurs ou des alimentations à découpage.
Les circuits typiquement raccordés sous un interrupteur différentiel type A sont :
- Plaques de cuisson (surtout à induction ou vitrocéramique).
- Lave-linge et parfois sèche-linge selon les configurations.
- Micro-ondes et certains gros électroménagers.
- IRVE (bornes de recharge véhicule électrique), avec éventuellement renforcement par type B ou dispositif dédié.
- Systèmes d’alarme, certains équipements domotiques ou électroniques sensibles.
La norme NF C 15-100 impose la présence d’au moins un interrupteur différentiel type A dédié aux circuits spécialisés. Cette exigence répond à l’évolution du parc d’appareils, de plus en plus pilotés par des composants électroniques générant des formes de courant de défaut non purement sinusoïdales.
Type F : variateurs, pompes à chaleur et équipements à électronique avancée
Le type F reprend les propriétés des types AC et A, avec une meilleure robustesse face aux courants harmoniques et aux défauts liés aux variateurs de vitesse. Il s’adresse aux équipements qui génèrent des courants de fuite complexes, notamment dans les fréquences allant jusqu’à 1 kHz.
Les usages recommandés pour un différentiel type F concernent en particulier :
- Variateurs de vitesse sur moteurs domestiques.
- Pompes à chaleur et certains climatiseurs.
- Robots ménagers évolués ou appareils motorisés avec électronique embarquée.
À partir de 2026, la norme prévoit d’orienter plus franchement les circuits avec variateurs vers des types F, afin de limiter les non-déclenchements en situation dangereuse et de réduire les déclenchements intempestifs dus aux courants transitoires et aux courants capacitifs des composants électroniques.
Type B : installations triphasées, onduleurs et IRVE avancées
Le type B cible les installations plus techniques. Il détecte :
- les courants différentiels alternatifs jusqu’à 1000 Hz,
- les courants continus pulsés,
- et les courants continus lissés.
Ce type se retrouve dans les contextes suivants :
- Installations triphasées complexes.
- Onduleurs, groupes électrogènes couplés, systèmes de secours.
- IRVE évoluées ou à forte puissance, surtout en triphasé.
- Certains équipements industriels ou semi-professionnels présents dans l’habitat.
La norme prévoit, à compter de 2026, l’obligation d’un dispositif différentiel adapté par circuit IRVE, de type A ou B selon les caractéristiques de la borne et du mode de charge. Le type B s’impose dès lors que des courants de défaut continus lissés peuvent apparaître.
Tableau comparatif des types de différentiels pour tableau électrique
| Type | Courants détectés | Usages recommandés | Obligations / Recommandations |
|---|---|---|---|
| AC | Courants différentiels alternatifs sinusoïdaux | Éclairage, prises générales, radiateurs simples | Obligatoire dans l’habitat, en complément du type A |
| A | Alternatif + continus pulsés | Plaques, lave-linge, micro-ondes, IRVE, alarmes | Au moins 1 type A pour les circuits spécialisés |
| F | Propriétés AC + A, meilleure tenue aux harmoniques | Variateurs, PAC, climatisation, moteurs avec électronique | Recommandé / orienté pour circuits à variateurs dès 2026 |
| B | AC jusqu’à 1000 Hz + continus lissés | Triphasé, onduleurs, IRVE complexes, installations techniques | Type A ou B exigé par circuit IRVE à partir de 2026 |
Règles de dimensionnement : combien de circuits par disjoncteur différentiel ?
Le dimensionnement d’un tableau ne se limite pas à choisir un type de différentiel. La répartition des circuits sous chaque dispositif conditionne autant la sécurité que le confort d’usage.
Nombre de circuits par interrupteur différentiel
La NF C 15-100 fixe la limite suivante :
- 8 circuits maximum par interrupteur différentiel.
Une alternative consiste à appliquer la règle :
- 1 interrupteur différentiel par tranche de 5 circuits.
Cette seconde approche améliore le découpage fonctionnel du tableau : un différentiel protège par exemple les circuits jour (éclairage, prises de séjour), un autre les circuits nuit (chambres), un autre les circuits spécialisés (cuisine, buanderie), etc. Les déclenchements restent alors plus ciblés.
En pratique, les fabricants proposent des tableaux prééquipés structurés pour accueillir ces répartitions. La configuration typique d’une maison prévoit au moins 2 rangées, avec un interrupteur différentiel par rangée et jusqu’à 8 disjoncteurs divisionnaires par dispositif différentiel.
Courant assigné de l’interrupteur différentiel
Le courant nominal de l’interrupteur différentiel (40 A, 63 A, parfois 25 A dans de petits ensembles) doit couvrir le courant maximal susceptible de traverser la rangée. Ce courant dépend :
- de la somme des calibres des disjoncteurs divisionnaires,
- du régime de consommation de l’habitation,
- et de la puissance souscrite auprès du fournisseur.
Pour les circuits domestiques usuels, le choix se porte généralement sur des interrupteurs différentiels 40 A ou 63 A. Les circuits très chargés, ou les installations avec de nombreux appareils électriques, privilégient souvent du 63 A pour laisser une marge confortable.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLe calibrage des disjoncteurs divisionnaires se réfléchit également : un calibre de disjoncteur de circuit trop élevé en aval peut conduire à solliciter excessivement le différentiel. Un tour d’horizon des règles de dimensionnement pour chaque type de circuit figure dans les ressources spécialisées, par exemple sur la page calibre de disjoncteur par circuit.
Configurations types de tableau électrique pour une maison
Pour une maison individuelle, la norme et le bon sens convergent vers une organisation par rangées et par zones fonctionnelles. Une configuration de base respecte les points suivants :
- Au moins 2 rangées dans le tableau principal.
- 1 interrupteur différentiel type A pour les circuits spécialisés.
- 1 interrupteur différentiel type AC pour les circuits standards.
- Jusqu’à 8 disjoncteurs par interrupteur différentiel, idéalement moins pour améliorer le confort.
Une répartition possible :
- Rangée 1 – ID type A : plaques de cuisson, lave-linge, lave-vaisselle, micro-ondes, prise dédiée congélateur, IRVE (si présente et conforme au type requis).
- Rangée 2 – ID type AC : éclairage étage et rez-de-chaussée, prises des pièces de vie, radiateurs électriques conventionnels.
Dans une maison avec pompe à chaleur et variateurs, l’ajout d’un interrupteur différentiel type F sur une troisième rangée améliore la cohérence de l’installation. Ce différentiel regroupe la pompe à chaleur, la climatisation, certains moteurs et éventuellement des circuits techniques.
Évolutions 2026 : nouveaux types, IRVE et protection renforcée
Les exigences prévues à l’horizon 2026 visent à adapter les installations aux équipements modernes, plus nombreux et plus électroniques. Trois axes se dégagent : différentiel, parafoudre et dispositifs de protection avancés.
Différentiels pour IRVE : obligation de dispositif adapté
Les bornes de recharge de véhicule électrique (IRVE) mobilisent des courants élevés, parfois en triphasé, et génèrent des courants de fuite spécifiques. À partir de 2026, chaque circuit IRVE devra disposer d’un dispositif différentiel adapté, de type A ou B selon le mode de charge et l’électronique embarquée.
La règle annoncée :
- 1 dispositif différentiel adapté par circuit IRVE, sans mutualisation avec d’autres usages domestiques.
- Recours au type B si la borne peut générer des courants de défaut continus lissés.
Ce cadrage renforce la sélectivité, évite qu’un défaut sur la borne perturbe le reste de l’habitation et réduit le risque de non-déclenchement sur des défauts complexes.
DPDA et parafoudre : protections complémentaires
Les dispositifs différentiels à haute performance (DPDA) sont recommandés pour les circuits sensibles alimentés en permanence jusqu’à 63 A. Ils améliorent la tenue face aux courants transitoires, aux harmoniques et aux impulsions liées aux orages ou aux commutations de charges.
En parallèle, le parafoudre devient fortement recommandé dès 10 m de longueur de ligne en résidentiel, surtout dans les zones orageuses. Il limite les surtensions transitoires susceptibles de dégrader les isolants, d’augmenter les courants de fuite et, au final, de solliciter les dispositifs différentiels.
« La combinaison d’une protection différentielle 30 mA et d’une protection contre les surtensions transitoires vise à réduire le nombre d’incendies d’origine électrique, alors que 24,3 % d’entre eux sont liés à des installations défectueuses. » – Synthèse de données incendies et normes électriques
Objectif global : réduire les fuites de courant et les incendies
L’ensemble de ces mesures poursuit un objectif clair : réduire les fuites de courant et les départs de feu. Les statistiques rappellent que :
- 24,3 % des incendies proviennent d’installations défectueuses.
- 27,2 % sont liés à des appareils défectueux.
- La part des incendies liés aux appareils baisse depuis les années 1990, notamment grâce à l’amélioration des normes et des dispositifs de protection.
Les courants capacitifs générés par les alimentations électroniques et les filtres CEM augmentent la complexité des défauts. Les différentiels de type A, F et B, associés aux DPDA et aux parafoudres, structurent une réponse technique cohérente à ces nouveaux risques.
Déclenchements intempestifs et non-déclenchements : causes et prévention
Certains utilisateurs observent des déclenchements intempestifs de leur différentiel, parfois sans défaut visible. À l’inverse, certains scénarios risqués conduisent à un non-déclenchement alors que le danger existe. Comprendre ces phénomènes aide à choisir le bon type de disjoncteur différentiel.
Origine des déclenchements intempestifs
Plusieurs phénomènes techniques expliquent ces déclenchements :
- Courants transitoires lors de la mise sous tension de condensateurs (alimentations à découpage, filtres antiparasites).
- Cumul de courants capacitifs sur de nombreux appareils électroniques raccordés à un même différentiel.
- Impulsions de surtension pouvant atteindre 4,5 kV entre conducteurs et 5,5 kV vers la terre.
- Harmoniques jusqu’à 1 kHz, avec des courants de défaut atteignant 8 fois le courant différentiel assigné (IΔn).
Lorsque ces courants s’additionnent, le différentiel détecte un déséquilibre même sans défaut d’isolement franc. Le rapport courant de fonctionnement / courant de défaut reste en principe inférieur à 1/1000, mais une installation mal structurée ou surchargée de charges électroniques peut se rapprocher des seuils de déclenchement.
Non-déclenchement en situation dangereuse
Le cas inverse, plus préoccupant, survient lorsqu’un dispositif différentiel se trouve saturé magnétiquement ou perturbé par des harmoniques et ne détecte plus correctement le courant de défaut. Ce risque augmente :
- avec des charges non linéaires nombreuses (variateurs, alimentations à découpage, onduleurs),
- avec des courants de fuite continus qui « masquent » une partie du courant de défaut,
- en l’absence de type A, F ou B adapté au profil de la charge.
Les types F et B, ainsi que les dispositifs de technologie récente, améliorent sensiblement le comportement dans ces situations. L’architecture de l’installation joue également un rôle central.

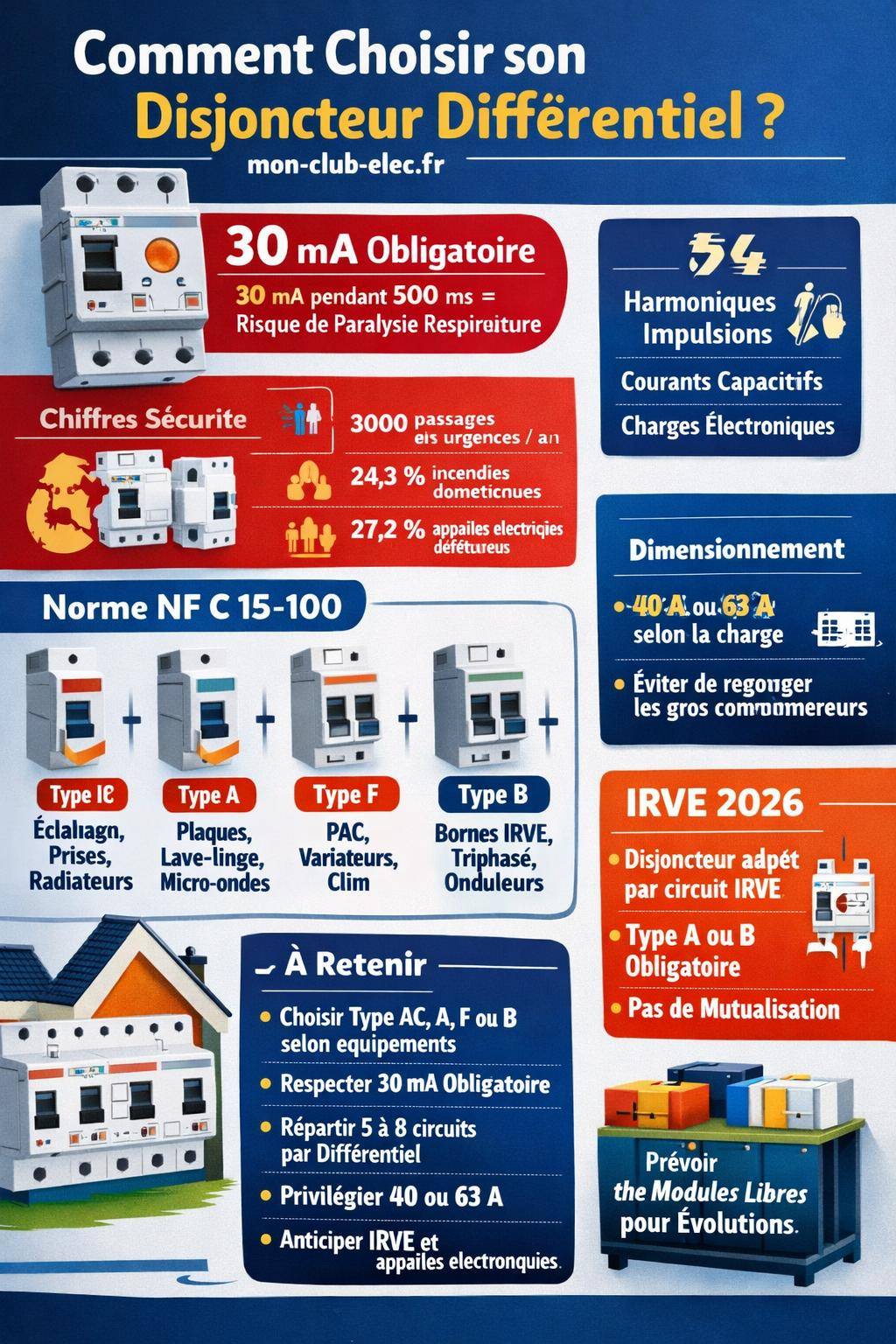

Comment choisir concrètement son disjoncteur différentiel pour tableau électrique ?
Pour faire un choix cohérent, plusieurs paramètres se croisent : type de différentiel, calibre, nombre de circuits, nature des charges et contraintes futures (IRVE, pompes à chaleur, domotique, etc.).
Étape 1 : identifier les besoins par zone et par usage
La méthode la plus fiable consiste à lister les zones et les usages :
- Zone jour : salon, cuisine, bureau.
- Zone nuit : chambres, salle de bains.
- Zone technique : buanderie, chaufferie, garage.
- Équipements spécifiques : IRVE, pompe à chaleur, climatisation, piscine, atelier.
Chaque zone regroupe un ensemble de circuits qui pourront être placés sous un même interrupteur différentiel, tout en respectant la limite de 8 circuits et en équilibrant la consommation.
Étape 2 : choisir le type de différentiel adapté
En fonction des usages présents dans chaque zone, le type se détermine ainsi :
- Zone cuisine / buanderie : type A pour plaques, lave-linge, lave-vaisselle, micro-ondes, congélateur.
- Zone jour / prises générales : type AC pour prises, éclairage, radiateurs simples.
- Zone technique avec variateurs, PAC, clim : type F recommandé.
- Zone IRVE / triphasé / onduleurs : type A ou B selon l’équipement ; B pour les configurations les plus complexes.
La page dédiée aux types de disjoncteurs différentiels permet d’affiner encore ces choix, en fonction des marques et des technologies disponibles sur le marché.
Étape 3 : dimensionner le courant et le nombre de rangées
Une fois les types définis, le courant nominal de chaque différentiel se choisit en tenant compte de :
- la puissance totale souscrite,
- la répartition des charges entre rangées,
- le nombre de circuits spécialisés par rangée.
Pour une maison standard, une combinaison comme :
- 1 interrupteur différentiel type A – 40 A ou 63 A,
- 1 interrupteur différentiel type AC – 40 A ou 63 A,
- éventuellement 1 interrupteur différentiel type F pour les circuits techniques,
offre une base solide et évolutive. Les disjoncteurs divisionnaires en aval se dimensionnent ensuite selon les règles propres à chaque circuit, en cohérence avec les prescriptions détaillées sur la page disjoncteurs de protection électrique.
Étape 4 : anticiper les évolutions de l’installation
Un tableau avec quelques modules libres par rangée et une réserve de place pour un futur interrupteur différentiel supplémentaire évite de tout reprendre en cas d’ajout d’IRVE, de pompe à chaleur ou d’extension de la maison. Les nouvelles exigences de 2026 renforcent cet intérêt pour la modularité.
Une anticipation minimale prévoit :
- un emplacement réservé pour un différentiel dédié IRVE,
- une rangée partiellement libre pour accueillir des circuits supplémentaires,
- un câblage soigné, avec repérage clair des circuits et des zones.
Ce niveau de préparation réduit les coûts et les contraintes lors des futurs travaux, tout en assurant une continuité de la protection conforme à l’évolution des normes.
