Le contacteur heures creuses transforme un chauffe-eau énergivore en équipement bien plus économique. Branché correctement, il bascule automatiquement votre ballon d’eau chaude en fonctionnement uniquement pendant les plages tarifaires avantageuses. Résultat : une consommation mieux maîtrisée et une installation électrique plus cohérente avec votre contrat.
Encore faut-il choisir le bon matériel, comprendre son schéma de câblage, positionner les bons fils au bon endroit et régler les positions Auto / I / 0 sans improvisation. Les lignes qui suivent détaillent chaque étape, du tableau électrique jusqu’au contrôle final, pour un branchement clair et un réglage pas à pas.
| Élément clé | Synthèse |
| Rôle du contacteur heures creuses ⚡ | Automatise la mise en marche du chauffe‑eau uniquement durant les heures creuses afin de réduire la facture d’électricité. |
| Branchement essentiel | Connexion au disjoncteur, au chauffe‑eau et au signal du compteur (borne C1‑C2) pour activer le mode automatique. |
| Réglage du sélecteur | Trois positions : Auto (heures creuses), Marche forcée (activation immédiate), Arrêt (aucun fonctionnement). |
| Points de vigilance 🔧 | Respecter le calibre des protections, s’assurer du bon câblage des bornes de commande et couper l’alimentation avant toute intervention. |
Contacteur heures creuses : rôle, principe et intérêt économique
Le contacteur heures creuses, souvent appelé contacteur jour/nuit, est un appareil modulaire installé dans le tableau électrique. Il pilote l’alimentation de votre chauffe-eau électrique en fonction des signaux transmis par le compteur ou l’option tarifaire heures pleines / heures creuses.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filConcrètement, il ferme ou ouvre un circuit de puissance grâce à une bobine de commande alimentée par la téléinformation du compteur ou par un relais EDF. En position automatique, le ballon d’eau chaude ne fonctionne que pendant les plages d’heures creuses, définies par votre contrat et détaillées sur votre facture ou via votre espace client, par exemple chez EDF ou un autre fournisseur.
Pourquoi installer un contacteur heures creuses sur un chauffe-eau ?
Sans contacteur, un chauffe-eau électrique branché en direct chauffe dès que le thermostat le demande, quelle que soit l’heure. En ajoutant un contacteur jour/nuit, la production d’eau chaude se cale sur le tarif réduit, généralement la nuit. L’économie réalisée dépend du volume du ballon, de la température de consigne et de la plage d’utilisation.
Le contacteur heures creuses reste particulièrement adapté au branchement d’un chauffe-eau électrique récent, bien isolé, capable de stocker l’énergie produite pendant la nuit pour couvrir les besoins de la journée.
« Avec un contacteur heures creuses correctement réglé et un ballon dimensionné au foyer, la consommation liée à l’eau chaude sanitaire se cale sur les tranches les moins chères du contrat. »
Fonctionnement global : puissance, commande et signal heures creuses
Un contacteur jour/nuit se décompose en deux parties distinctes :
- le circuit de puissance : les bornes qui alimentent directement le chauffe-eau (généralement notées 1-2 et 3-4) ;
- le circuit de commande : la bobine (A1-A2) reliée au compteur ou à la sortie « HP/HC » via un disjoncteur de commande.
Quand le compteur envoie l’ordre heures creuses, la bobine se met sous tension, le contacteur colle et alimente le chauffe-eau. En heures pleines, le signal se coupe, le contacteur retombe et le ballon est hors tension, sauf en cas de forçage manuel.
Choisir le bon contacteur heures creuses et les protections associées
Avant d’attaquer le câblage, le choix du matériel conditionne la fiabilité de l’ensemble. Un contacteur dimensionné au plus juste supporte mal les appels de courant répétés d’un chauffe-eau et risque de s’user rapidement.
Type de contacteur : bipolaire, modulaire et compatible chauffe-eau
Pour un ballon d’eau chaude domestique, on retient généralement un contacteur modulaire bipolaire 230 V, prévu pour un montage sur rail DIN dans le tableau. Ce type d’appareil permet de couper phase et neutre du chauffe-eau, ce qui reste cohérent avec les recommandations actuelles.
Sur la fiche technique, on repère :
- la tension de commande de la bobine : 230 V AC pour une compatibilité directe avec le signal heures creuses ;
- le pouvoir de coupure et le courant assigné (ex. 20 A ou 25 A) à adapter à la puissance du ballon ;
- le nombre de modules nécessaires dans le tableau (souvent 1 ou 2 modules).
Dimensionnement par rapport à la puissance du chauffe-eau
Un chauffe-eau de 2 000 W sous 230 V demande environ 9 A, un modèle de 3 000 W grimpe autour de 13 A. Le contacteur doit accepter ce courant en service continu, avec une marge confortable. Un calibre de 20 A convient pour la majorité des installations domestiques, 25 A pour des puissances plus élevées.
| Puissance du chauffe-eau | Intensité approximative | Disjoncteur dédié | Contacteur recommandé |
|---|---|---|---|
| 1 500 W | ≈ 6,5 A | 16 A courbe C | Contacteur 20 A bipolaire |
| 2 000 W | ≈ 9 A | 16 A courbe C | Contacteur 20 A bipolaire |
| 3 000 W | ≈ 13 A | 20 A courbe C | Contacteur 25 A bipolaire |
Protections à prévoir dans le tableau électrique
Une installation avec contacteur heures creuses pour chauffe-eau comprend généralement :
- un disjoncteur divisionnaire dédié au ballon (16 A ou 20 A) en sortie d’un interrupteur différentiel 30 mA type AC ou A ;
- un disjoncteur de commande (2 A) pour protéger la bobine du contacteur et le circuit de télécommande provenant du compteur ;
- un contacteur jour/nuit lui-même, placé à proximité du disjoncteur du chauffe-eau pour garder un repérage clair.
Cette organisation limite les risques de surcharge, facilite le dépannage et garantit un repérage rapide des circuits liés au ballon.

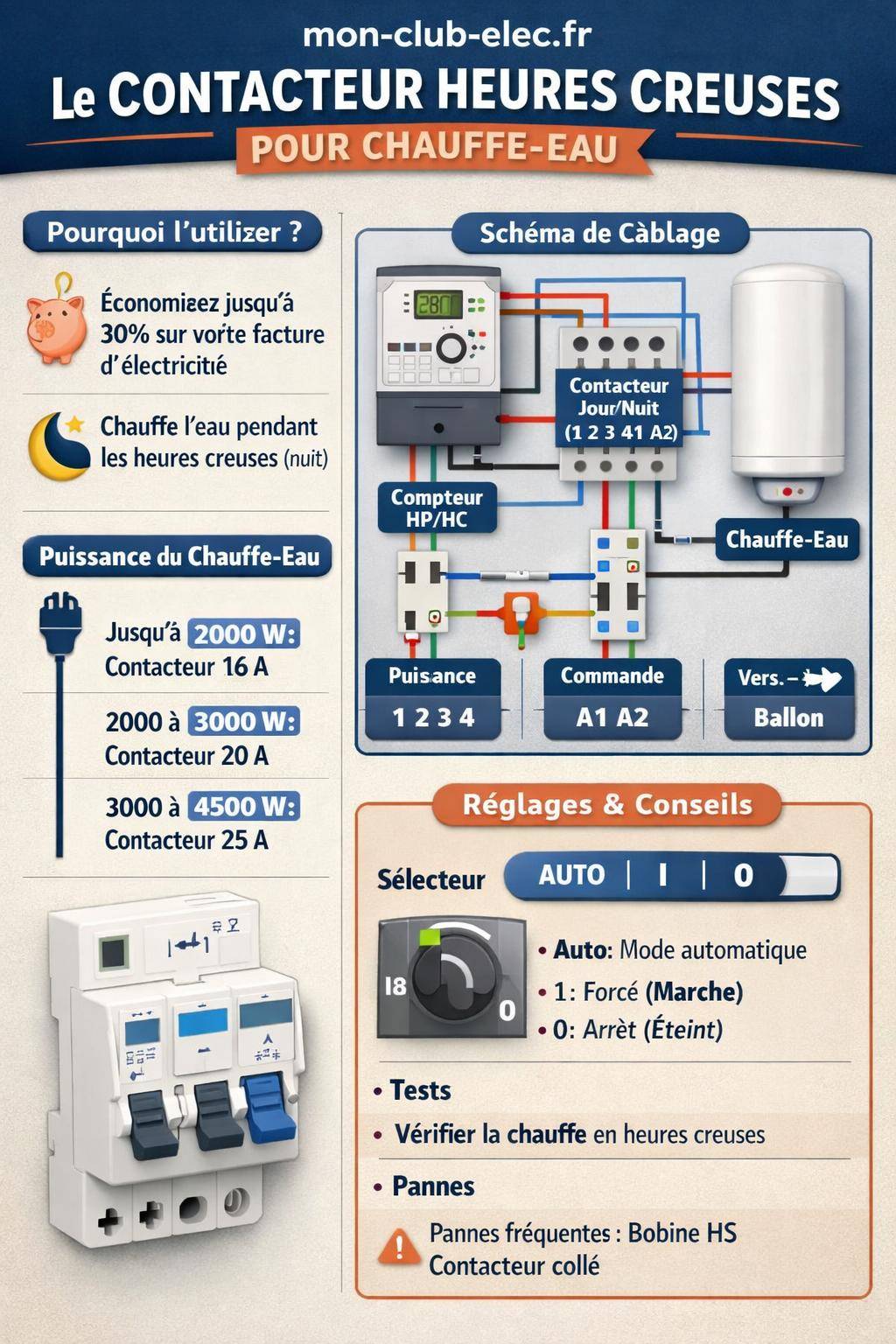

Schéma de câblage d’un contacteur heures creuses
Le câblage se divise en deux parties : la puissance (alimentation directe du chauffe-eau) et la commande (liaison avec le compteur heures creuses). Comprendre cette logique évite les erreurs récurrentes, notamment l’inversion de la télécommande ou des polarités.
Repérage des bornes du contacteur
Sur la façade ou les côtés du contacteur, les bornes sont généralement identifiées ainsi :
- 1-2 : premier pôle de puissance (entrée et sortie) ;
- 3-4 : second pôle de puissance (entrée et sortie) ;
- A1-A2 : bornes de la bobine de commande 230 V.
La phase en provenance du disjoncteur du chauffe-eau entre sur 1, ressort sur 2 vers le ballon. Le neutre entre sur 3, ressort sur 4 vers le ballon. La bobine A1-A2 reçoit, elle, la phase pilotée par le compteur et le neutre associé, depuis le disjoncteur 2 A.
Câblage de la partie puissance vers le chauffe-eau
La partie puissance gère l’alimentation directe du ballon :
- depuis le disjoncteur du chauffe-eau, on tire une phase en 2,5 mm² vers la borne 1 du contacteur ;
- depuis le même disjoncteur, on tire un neutre en 2,5 mm² vers la borne 3 ;
- de la borne 2, on repart vers la phase du chauffe-eau ;
- de la borne 4, on repart vers le neutre du chauffe-eau.
La terre du ballon reste bien sûr raccordée sur le bornier de terre du tableau, indépendamment du contacteur. On conserve une section de 2,5 mm² cuivre pour la liaison entre tableau et ballon, protégée mécaniquement par une gaine adaptée.
Câblage de la partie commande avec le compteur
La commande du contacteur heures creuses s’appuie sur la sortie de télécommande issue du compteur communicant ou de l’ancienne borne « C1-C2 » :
- le compteur fournit un contact qui se ferme pendant les heures creuses ;
- ce contact pilote un circuit 230 V alimentant la bobine du contacteur via un disjoncteur 2 A.
Dans la pratique, on réalise :
- une phase en 1,5 mm² depuis la barre de phase vers le disjoncteur 2 A, puis vers la sortie de commande du compteur ;
- un retour de cette commande vers la borne A1 du contacteur ;
- un neutre en 1,5 mm² depuis la barre de neutre du tableau vers A2 (ou l’inverse selon le repérage).
« Le schéma fourni dans la notice du contacteur reste la référence à respecter. Les repères A1/A2, 1-2-3-4 et les liaisons avec le compteur y sont clairement représentés. »
Branchement pas à pas du contacteur heures creuses
Le branchement d’un contacteur heures creuses suit une chronologie précise. Chaque étape repose sur la consignation de l’installation et la vérification systématique de l’absence de tension avant manipulation.
Étape 1 : préparation du tableau et mise hors tension
Avant toute intervention, on coupe l’alimentation générale du logement via l’interrupteur principal ou le disjoncteur d’abonné. Un contrôle avec un vérificateur d’absence de tension (VAT) ou un multimètre orienté AC confirme l’absence de courant sur les bornes à manipuler.
On identifie ensuite l’emplacement libre sur le rail DIN pour le contacteur, ainsi que l’espace pour le disjoncteur 2 A si nécessaire. Le repérage des conducteurs existants du chauffe-eau (phase, neutre, terre) reste indispensable pour comprendre la configuration actuelle.

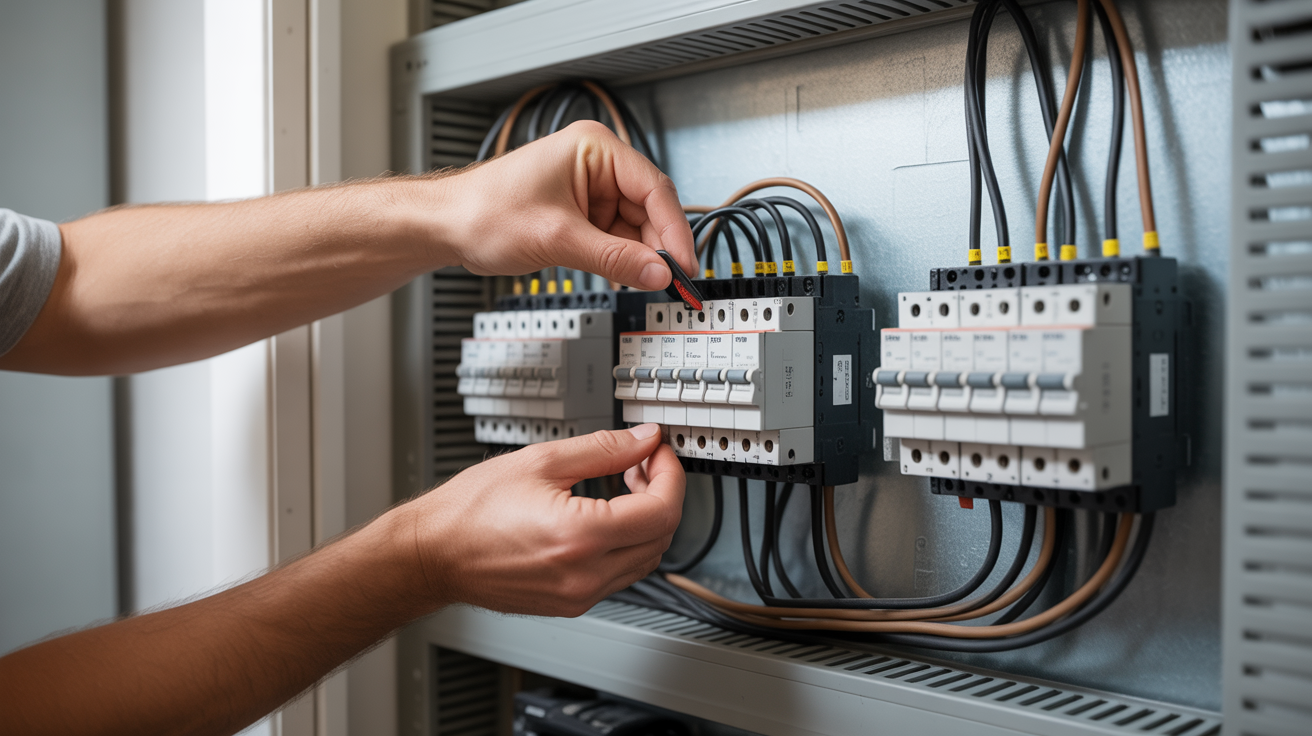

Étape 2 : installation mécanique du contacteur et des disjoncteurs
On positionne dans l’ordre logique :
- l’interrupteur différentiel 30 mA qui protège la rangée ;
- le disjoncteur divisionnaire du chauffe-eau (16 A ou 20 A) ;
- le contacteur jour/nuit ;
- le disjoncteur 2 A de commande (selon la configuration).
Le tout se clipse sur le rail DIN. On s’assure que les leviers des appareils restent facilement accessibles, notamment celui du contacteur qui propose trois positions : Auto, I (marche forcée) et 0 (arrêt).
Étape 3 : câblage de la puissance vers le chauffe-eau
On raccorde d’abord le circuit d’alimentation du ballon :
- phase du disjoncteur chauffe-eau vers borne 1 du contacteur (en 2,5 mm²) ;
- neutre du disjoncteur vers borne 3 ;
- sortie 2 du contacteur vers la phase du chauffe-eau ;
- sortie 4 du contacteur vers le neutre du chauffe-eau.
La terre du chauffe-eau se connecte sans passer par le contacteur, directement au bornier de protection du tableau. On serre chaque borne avec un tournevis adapté au couple recommandé, puis on réalise un contrôle visuel des chemins de câble.
Étape 4 : câblage de la commande heures creuses
On s’occupe ensuite du circuit de télécommande :
- depuis la barre de phase, on tire un fil vers l’entrée du disjoncteur 2 A ;
- depuis la sortie du 2 A, on rejoint la borne de commande associée au compteur (ou borne de relais heures creuses) ;
- le retour de ce contact vient sur A1 ;
- un neutre en 1,5 mm², issu de la barre de neutre, se raccorde sur A2.
Selon le type de compteur et le câblage existant (compteur en limite de propriété, coffret déporté, platine d’abonné), les conducteurs de télécommande transitent par un boîtier intermédiaire. Un repérage clair au moyen d’étiquettes ou de gaine de couleur apporte une vraie lisibilité pour les interventions ultérieures.
Réglage du contacteur heures creuses : positions Auto, I et 0
Une fois le câblage terminé, le fonctionnement du contacteur repose sur trois positions clés. Cette partie déroute souvent, alors que la logique s’avère assez simple.
Position Auto : fonctionnement en heures creuses uniquement
En position Auto, la bobine du contacteur s’active uniquement lorsque le compteur envoie le signal heures creuses. Le chauffe-eau ne chauffe donc que pendant les plages HC, ce qui correspond au mode normal pour exploiter l’option tarifaire.
Ce réglage suffit pour une majorité de foyers : le ballon se recharge de nuit, l’eau reste disponible en journée et la consommation se cale sur les tarifs les plus avantageux.
Position I : marche forcée temporaire
La position I correspond à la marche forcée. Le contacteur alimente alors le chauffe-eau immédiatement, sans attendre la plage d’heures creuses. Ce mode sert en cas de manque d’eau chaude en journée, après un besoin exceptionnel.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéSur la plupart des modèles, dès que la prochaine plage d’heures creuses se présente, le contacteur repasse automatiquement en mode Auto. La marche forcée joue donc un rôle ponctuel, pratique pour relancer une chauffe urgente sans modifier tous les réglages.
Position 0 : arrêt complet du chauffe-eau
En position 0, le contacteur coupe totalement l’alimentation du ballon d’eau chaude. Le chauffe-eau reste alors hors service, même si le compteur envoie un signal heures creuses.
Cette position sert par exemple lors d’une absence prolongée, de travaux de plomberie sur le ballon ou d’investigations sur une fuite d’eau. Elle complète l’arrêt effectué au disjoncteur en offrant un repère rapide sur la façade du tableau.
Vérifications et tests après branchement
Une fois le tableau refermé et la tension rétablie, plusieurs contrôles simples valident le bon fonctionnement du contacteur heures creuses. Ces vérifications évitent des surprises à la prochaine facture ou au prochain manque d’eau chaude.
Test en marche forcée
Avec le compteur en heures pleines, on place le contacteur sur la position I (marche forcée) :
- on entend généralement un petit claquement lors de la commutation ;
- le ballon commence à chauffer (contrôle par le voyant, si présent, ou à l’oreille près du groupe de sécurité) ;
- au besoin, on contrôle la tension aux bornes du chauffe-eau avec un multimètre.
Ce test valide la partie puissance et confirme que le contacteur sait alimenter le ballon lorsque la bobine se trouve sollicitée.
Test en mode Auto pendant les heures creuses
On repasse ensuite le contacteur sur Auto. Au passage en heures creuses, le compteur envoie l’ordre :
- la bobine s’alimente, le contacteur colle ;
- le chauffe-eau reçoit la tension et se met à chauffer ;
- en fin de plage HC, le contact se coupe et le ballon cesse de consommer.
Certains compteurs affichent clairement le passage en heures creuses via un pictogramme ou un libellé « HC ». Le comportement du contacteur doit coïncider avec cet affichage.
Cas particuliers, pannes fréquentes et dépannage
Un contacteur heures creuses mal câblé ou défectueux se manifeste par des symptômes récurrents : ballon qui ne chauffe plus, chauffe permanente, ou fonctionnement aléatoire. Un diagnostic méthodique permet d’isoler l’origine du problème.
Le ballon ne chauffe plus du tout
Plusieurs causes reviennent régulièrement :
- position du contacteur en 0 au lieu de Auto ;
- disjoncteur du chauffe-eau déclenché ;
- bobine de commande non alimentée (câble de télécommande coupé, disjoncteur 2 A hors service, signal HC absent) ;
- thermostat ou sécurité thermique du ballon déclenché.
Une vérification progressive, du tableau vers le chauffe-eau, met rapidement en évidence l’étape qui bloque : absence de tension en sortie de contacteur, puis en arrivée du ballon, puis à travers le thermostat, etc.
Le chauffe-eau chauffe en permanence, même en heures pleines
Dans ce cas, le contacteur reste collé alors qu’il devrait retomber en heures pleines :
- la marche forcée reste engagée en position I ;
- la bobine reçoit une tension permanente par erreur de câblage ;
- le contact mécanique interne est grippé ou soudé.
Un contrôle en position 0, puis Auto, et une mesure de tension sur la bobine permettent de savoir si le problème est électrique (commande) ou mécanique (contacteur à remplacer).
Le contacteur claque mais le ballon ne chauffe pas
On entend le bruit de commutation, ce qui montre que la bobine fonctionne. En revanche, aucune chauffe ne se produit :
- un conducteur d’alimentation du ballon est mal serré ou interrompu ;
- une borne 2 ou 4 n’est pas reliée correctement au chauffe-eau ;
- le thermostat interne du ballon ne se referme plus malgré une demande de chauffe.
Dans ce scénario, un contrôle de continuité des conducteurs, hors tension, puis de la tension réellement présente aux bornes du ballon, isole rapidement la source de la panne.
Contacteur heures creuses et optimisation globale de l’installation
Le branchement et le réglage du contacteur heures creuses s’inscrivent dans une approche globale de la gestion de l’énergie dans le logement. Le chauffe-eau représente souvent une part significative de la facture ; l’utiliser en heures creuses améliore l’équilibre entre confort et dépenses.
En parallèle, une vérification des autres circuits puissants, du dimensionnement des protections et de l’équilibrage des phases (en triphasé) renforce la cohérence de l’installation. L’objectif reste d’exploiter au mieux les plages tarifaires, tout en sécurisant le tableau et les appareillages.
Articulation avec le contrat heures pleines / heures creuses
Le bon usage du contacteur s’accompagne d’une compréhension réelle du contrat HP/HC :
- connaissance des plages horaires exactes, parfois fractionnées en deux périodes nocturnes ;
- repérage des équipements déplaçables en heures creuses (lave-linge, lave-vaisselle, charges ponctuelles) ;
- évaluation de la pertinence de cette option tarifaire selon le profil de consommation.
Un contacteur heures creuses bien réglé pour le chauffe-eau constitue l’un des leviers de cette stratégie globale, en complément d’autres réglages d’appareils et d’habitudes d’usage.
Évolutions possibles : programmation, délestage et pilotage
Au-delà du simple contacteur jour/nuit, certains systèmes ajoutent :
- des modules de programmation pour inhiber ponctuellement la chauffe nocturne ;
- des gestionnaires d’énergie capables de délester temporairement le ballon en cas de pointe de puissance sur d’autres usages ;
- des interfaces connectées pour visualiser la consommation et ajuster la production d’eau chaude.
Dans tous les cas, le contacteur heures creuses reste la base de pilotage la plus courante pour un chauffe-eau électrique, grâce à sa simplicité de fonctionnement et à son intégration directe dans le tableau.
